Регулировка реле давления насосной станции

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

  1. Отключите оборудование от электросети.
  2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
  3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Регулировка насосной станции  принципы и правила настройки

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

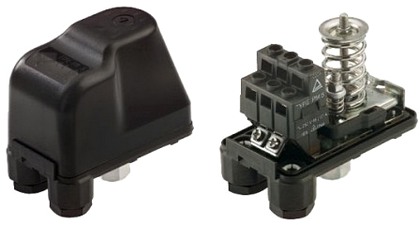

За автоматизацию системы отвечает реле давления — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства. Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

  • При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
  • Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
  • При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.
  • От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

    Регулировка насосной станции  принципы и правила настройки

    Поршень и мембрана реле давления скрыты под корпусом — доступ к ним полностью закрыт

    Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов). В случае поломки насосной станции, по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

    Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

    Значение включения равно сумме:

    • Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
    • Разницы, между высотой самой верхней точки отбора воды и насосом;
    • Потери в трубопроводе водного давления.

    Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

    Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

    Необходимо помнить, что любое изменение установленного порога давления в реле требует также соответствующих изменений и в воздушном отделении гидроаккумулятора

  • Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.
  • Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
  • Вращением маленькой гайки (?Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.
  • Регулировка насосной станции  принципы и правила настройки

    Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают. Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но, чем больше ее затягивать, тем большей будет разница между ними.

    Малая пружина реле давления отличается большей чувствительностью, и сжимать ее нужно крайне осторожно

    Проверяют правильность выставленных показателей с помощью манометра. Если не удалось достигнуть требуемых значений с первой попытки, регулировку продолжают.

    Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции.

    Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

    Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

    1. Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
    2. Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
    3. Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
    4. Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

    Реле давления с манометром

    За автоматизацию системы отвечает реле давления — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

    Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

    Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства. Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

    Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

    1. При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
    2. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
    3. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

    Регулировка насосной станции  принципы и правила настройки

    Поршень и мембрана реле давления скрыты под корпусом — доступ к ним полностью закрыт

    Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

    Необходимо помнить, что любое изменение установленного порога давления в реле требует также соответствующих изменений и в воздушном отделении гидроаккумулятора

    1. Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.
    2. Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
    3. Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

    Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка

    Коротко об устройстве насосной станции

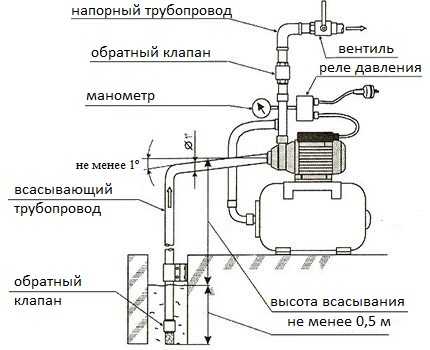

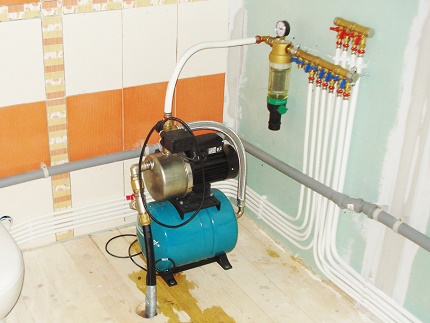

    Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста. Насос качает воду в металлическую емкость гидроаккумулятора. Давление, достигая определенного уровня, становиться причиной выключения насоса.

    Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

    Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

    Причины неполадок оборудования

    Один из критериев выбора реле давления воды для насоса – цена. Диапазон значений стоимости оборудования – примерно от 5 до 120 долларов, поэтому важно определить влияние цены на эксплуатационные качества, потребность в тех или иных возможностях техники и целесообразность инвестиций.

    Возьмите пластмассовую или металлическую крышку с реле давления — может быть несколько винтов для снятия. Если ваш насос не работал вообще, раздвиньте контакты реле переключателя и проверьте, нет ли токов или горения на контактах, Глубокая точечность и заметный ущерб от сжигания, вероятно, потребуют замены всего переключателя давления.

    В противном случае очистите контакты тонкозернистой наждачной бумагой или наждачной бумагой до тех пор, пока вы не обнаружите блестящий металл на всех контактах. Обычно на каждой стороне расположены восемь: четыре контакта с контактными точками. Установите гайку регулировки давления, которая должна быть расположена в Перед отсеком, в котором расположены контакты реле переключателя.

    Используя гаечный ключ, отрегулируйте гайку в соответствии с инструкциями изготовителя, которые обычно печатаются внутри крышки переключателя. Это большая задача обслуживания, которую нужно выполнять на двухгодичной основе, особенно если ваш напорный насос находится в области с высокой влажностью, например в подвале.

    Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности бака гидроаккумулятора, трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе. Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

    • Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
    • Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
    • Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
    • Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

    Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

    Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

    Если провести анализ расстройства работы насосных станций, то можно прийти к выводу, что такого рода проблемы обычно появляются вследствие повреждения цельности емкости гидроаккумулятора и системы трубопровода, что приводит к утечке воздуха, жидкости. Также неполадки могут возникнуть из-за образования существенных загрязнений в оборудовании.

    Вмешиваться в работу насосной станции с целью устранения неисправностей приходится по следующим причинам:

    1. 1. Попадание в воду песка или других веществ способствует образованию коррозии, что снижает производительность устройства. С целью предотвращения возникновения засоров необходимо устанавливать фильтры для очистки воды.
    2. 2. Снижение в оборудовании давления воздуха способствует частому включению насоса и его досрочному выходу из строя. Специалисты рекомендуют периодически производить замеры воздушного давления с последующим его регулированием при необходимости.
    3. 3. Недостаток герметичности в соединениях всасывающего трубопровода, влекущий за собой беспрерывную работу двигателя без способности перекачки воды.
    4. 4. Некорректное регулирование напора насосной системы, создающее неудобства в ее работе и приводящее к поломкам.

    Для продления срока эксплуатации данного оборудования необходимо периодически осуществлять его осмотр.

    Причиной безостановочной работы станции обычно является завышенное давление включения, некорректно выставленное в процессе регулировки реле. Также бывают случаи, когда при работающем двигателе оборудование не способно качать воду, на что влияет ряд факторов:

    1. 1. Отсутствие воды в насосе при первом запускании. Ситуация исправляется путем наполнения прибора жидкостью посредством воронки.
    2. 2. Повреждение трубопровода или формирование в трубе или всасывающем клапане воздушной пробки. Для установления непосредственной причины требуется осуществить ревизию герметичности приемного клапана и соответствующих соединений, обследование всасывающей трубы на наличие изгибов и других деформаций. С целью устранения неисправности производится замена всех поврежденных фрагментов.
    3. 3. Работа насосной системы производится без доступа к воде. Требуется выявление причин отсутствия жидкости и их ликвидация.
    4. 4. Загрязнение трубопровода. Необходимо провести очистку оборудования от загрязнений различного происхождения.
    Читать далее:  Холодильники Haier: ТОП-10 лучших моделей, отзывы советы перед покупкой

    Бывают случаи, когда насосная станция срабатывает слишком часто, после чего она вообще выключается. Причина аварии кроется в требующей замене поврежденной мембране или в отсутствии необходимого для работы системы давления. В этом случае проводится выявление трещин и дефектов на баке.

    В редких случаях происходит блокировка обратного клапана, в связи с попаданием в него каких-либо предметов или твердых отходов. Для устранения проблемы выполняется демонтаж трубопровода на участке допустимой закупорки.

    Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

    Особенности конструкции и принцип работы

    Прекращение работы движка насосной станции вызывается рядом причин:

    • установка не подключена к электрической сети, или в последней не имеется напряжения – для ликвидации этой проблемы обследуется схема подсоединения;
    • вышел из строя предохранитель, в данной ситуации необходимо произвести замену элемента;
    • застопорилась вращающаяся часть вентилятора;
    • нарушена работоспособность реле – требуется регулировка или полная замена.

    Регулировка насосной станции  принципы и правила настройки

    При сбоях в работе двигателя насосного оборудования по невыясненным причинам рекомендуется обратиться за консультацией в сервисный центр.

    Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину. Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и отрегулировать реле давления.

    Ниже приводятся самые распространенные отклонения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

    Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает. Причина может крыться в следующем:

    • При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
    • Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
    • Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
    • Засорен трубопровод — необходимо очистить систему от загрязнений.

    Бывает, что станция очень часто срабатывает и выключается. Скорее всего, это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует необходимое давление. В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

    Регулировка насосной станции  принципы и правила настройки

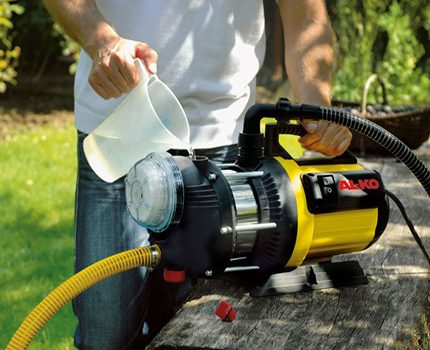

    Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

    С меньшей вероятностью, но может случиться, что открыт и заблокирован обратный клапан из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

    Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

    • Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
    • Перегорел предохранитель. В таком случае нужно заменить элемент.
    • Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
    • Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

    Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

    Недостаточный напор воды в системе можно объяснить несколькими причинами:

    • Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
    • Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
    • В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

    Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

    Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы

    Регулировка насосной станции  принципы и правила настройки

    Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.

    Принцип действия этого прибора следующий:

    1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
    2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
    3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
    4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
    5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

    Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

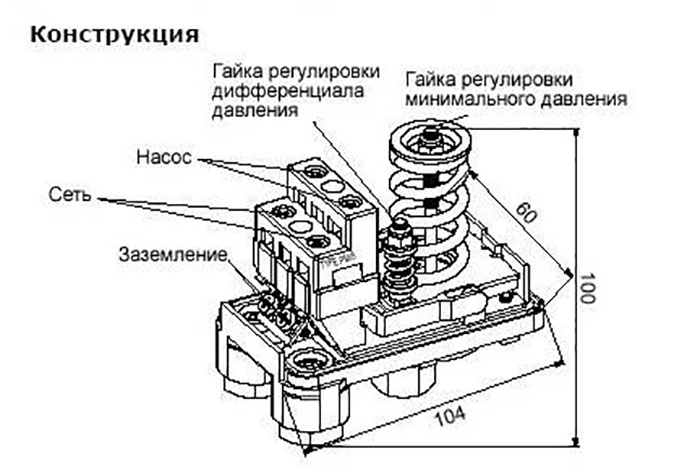

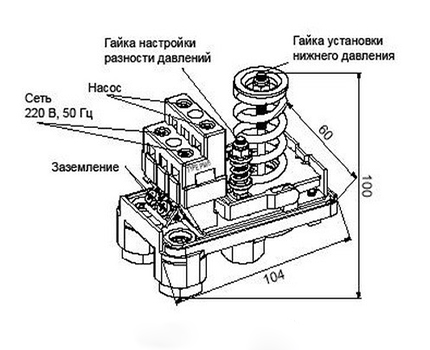

    Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

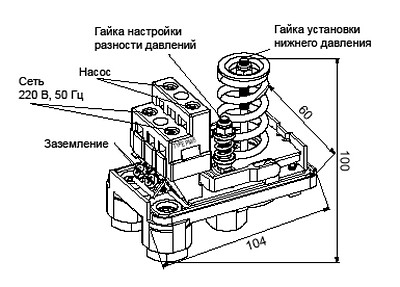

    1. Корпус (см рисунок ниже).
    1. Фланец для подсоединения модуля к системе.
    2. Гайка, предназначенная для регулировки отключения аппарата.
    3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
    4. Клеммы, к которым подключаются провода, идущие от насоса.
    5. Место для подключения проводов от электросети.
    6. Клеммы заземления.
    7. Муфты для закрепления электрических кабелей.

    Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

    Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

    Регулировка насосной станции  принципы и правила настройки

    Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину. Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и отрегулировать реле давления.

    Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает. Причина может крыться в следующем:

    • При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
    • Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
    • Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
    • Засорен трубопровод — необходимо очистить систему от загрязнений.

    Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

    • Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
    • Перегорел предохранитель. В таком случае нужно заменить элемент.
    • Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
    • Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

    Ревизия накопительного бака

    Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

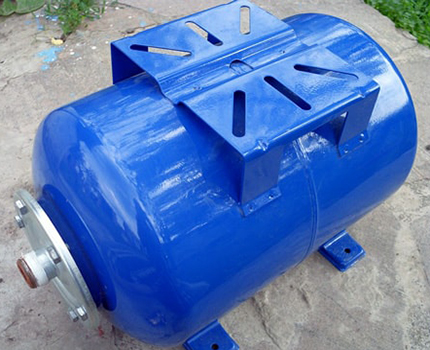

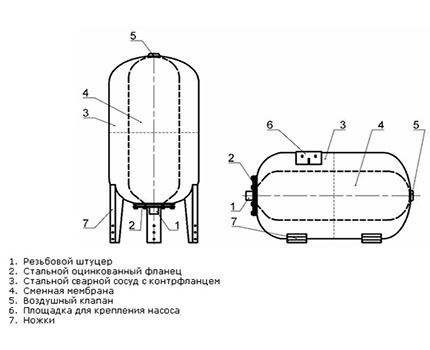

    Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды. В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

    Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидробаке при отключенном насосе и слитой из подающей трубы воды

    Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

    Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем. Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

    Регулировка насосной станции  принципы и правила настройки

    Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

    Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

    Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

    Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

    Чтобы провести измерения с золотника откручивают декоративный колпачок и подносят манометр

    Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды. Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

    Чтобы установить в системе водоснабжения сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

    Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды. В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

    Регулировка насосной станции  принципы и правила настройки

    Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидробаке при отключенном насосе и слитой из подающей трубы воды

    Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

    Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

    Чтобы провести измерения с золотника откручивают декоративный колпачок и подносят манометр

    5 Отсутствие напора воды в системе

    Слабую энергию потока жидкости из точек забора можно объяснять определенными факторами:

    1. 1. В процессе регулировки на минимальное значение выведено давление воздуха или воды, что считается недопустимым для полноценного функционирования системы. В этой ситуации требуется настройка параметров реле.
    2. 2. Заблокирована система трубопровода или рабочий элемент насосного оборудования, передающий получаемую от мотора энергию. Решением проблемы станет очищение составляющих насосной станции от грязи.
    3. 3. Происходит проникновение воздуха в трубопровод. В этом случае необходима проверка всех узлов системы на герметичность.

    Подача воды низкого качества может быть вызвана затягиванием воздуха из-за отсутствия плотности на стыках водопроводных труб, а также низким уровнем воды.

    Подготовка гидробака и его регулировка

    В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм.

    , а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

    Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

    Регулировка насосной станции  принципы и правила настройки

    Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка.

    В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика.

    Читать далее:  Как проложить канализационные трубы в частном доме схемы правила укладки труб этапы монтажа

    Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

    Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины.

    Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины.

    Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

    Регулировка насосной станции  принципы и правила настройки

    Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей.

    В одной части в виде резиновой груши происходит накопление воды

    Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды.

    А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

    Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса.

    Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения.

    Регулировка насосной станции  принципы и правила настройки

    Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

    Последовательность подготовки гидробака:

    1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
    2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:
    • если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
    • при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

    Настройка реле

    При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды в насосной установке

    При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

    1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
    2. Включаем насос, который произведёт закачку воды в систему.
    3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
    4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
    5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
    6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
    7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

    Первичная настройка

    Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля

    Регулировка насосной станции  принципы и правила настройки

    Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

    1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
    2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
    3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
    4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
    5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

    Если реле давления установлено и отрегулировано правильно, то хозяева насосной станции избавляются от необходимости самостоятельно следить за наполнением бака. Это за них сделает реле давления.

    Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать.

    Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

    Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает.

    Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме.

    Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

    Ниже приведена схема насосной станции с гидроаккумулятором.

    В состав насосной станции входят следующие элементы (см. рисунок выше).

    1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
    2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
    3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
    4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
    5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

    Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия.

    Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать.

    После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

    В большинстве случаев насосная система приобретается с уже имеющимися настройками реле, выполненными производителем. Но существуют ситуации, в которых возникает необходимость в экстренном регулировании давления оборудования. Такая операция вызвана следующими обстоятельствами:

    • двигатель насоса перестает работать сразу же после запуска;
    • при отключении насосного оборудования ослабевает водяной напор;
    • в процессе работы устройства в его гидравлическом баке образуется чересчур большая сила сжатия, но при этом агрегат не выключается;
    • не приводится в действие реле давления и насос.

    6 Структура и порядок функционирования реле

    Задача реле заключается в поддержании необходимого давления воды в системе водопровода, что способствует безупречной работе всех единиц насосной станции и обеспечивает ее сохранность. После установки этой компактной конструкции на гидроаккумулятор требуется произвести правильную коррекцию заводских настроек под определенный водопровод и конкретную мощность насоса.

    Процедура регулирования не сопровождается особыми сложностями. Но для ее грамотного выполнения следует ознакомиться с функциональными особенностями и техническими характеристиками реле.

    Видео-рекомендации по настройке станций

    Регулировка насосной станции  принципы и правила настройки

    Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.

    Как отрегулировать реле давления на насосной станции

    В комплекте с насосной станцией владелец дома или дачи получает реле давления для насоса. Это замечательное устройство позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения.

    Дело в том, что реле необходимо, во-первых, правильно подключить, а во-вторых — настроить для потребностей конкретного дома и его водопроводной системы. Пренебрежение этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации.

    Перед подключением и настройкой насосной станции необходимо разобраться в принципах работы реле давления и гидроаккумулятора.

    Давление воды в водопроводной системе, включающей в себя гидроаккумулятор и автоматическое управление насосом, поддерживается специальным реле. Это компактное устройство отвечает за сохранность насосной станции и качественную работу всех её узлов.

    Поэтому помимо установки реле на гидроаккумулятор хозяевам необходимо правильно скорректировать заводские настройки под конкретный водопровод и мощность насоса. Делается это очень просто, но для правильной регулировки необходимо ознакомиться с принципом работы устройства и его техническими характеристиками.

    Устройство отвечает за включение и отключение насоса, ориентируясь на минимальное и максимальное значение давления в системе. Производителиустанавливают минимум в 1,5, а максимум в 2-3 бара.

    Допустимо повышение стандартного значения до 5 бар. Однако такое давление мало какая автономная система выдержит.

    Регулировка насосной станции  принципы и правила настройки

    Таким образом, давление включения – это нижний показатель. В это время срабатывает автоматика, замыкаются контакты и электричество поступает в двигатель насоса, запуская его в работу.

    Как только прибывающая вода создаст давление отключения – оно достигнет своего высшего показателя, автоматическое управление размыкает контакты и насос отключается.

    Перепады давления – это тот фактор, на который рассчитано и настроено реле.

    Как это работает

    Внутри гидроаккумулятора находится специальная резиновая ёмкость (груша) из плотной резины. Она заполняется водой и создаёт давление в системе. Это давление измеряется с помощью реле, а показатели выдаются на манометр, установленный на оголовок гидроаккумулятора.

    Есть также гидроаккумуляторы мембранного типа в которых рабочая ёмкость разделена мембраной – в одной части находится воздух, другая заполняется водой. Но и в этой конструкции показания реле зависят от создаваемого внутри ёмкости давления.

    Бак гидроаккумулятора оснащён обыкновенным ниппелем, спрятанным под защитным колпачком на заднем торце устройства.

    Воздух, находящийся в полости бака, сжимает грушу снаружи и она под напором выдавливает воду в трубы. Такая процедура относится к регулярному техническому обслуживанию.

    Проверку давления необходимо также осуществлять перед вводом насосной станции в эксплуатацию. Для этого выполняются такие действия:

    • Откручивается защитный пластмассовый колпачок на гидроаккумуляторе.
    • На открывшемся ниппеле автомобильным манометром измеряется давление воздуха в ёмкости. Процедура напоминает хорошо известную автомобилистам проверку колёс.
    • Нормой считается показатель в 1,5 атмосферы.
    • Если цифры выше, воздух стравливается и давление проверяется повторно. Нехватку воздуха и, соответственно, давления восполняют путём подкачки с помощью автомобильного насоса.
    • Одна атмосфера для одноэтажного дома – вполне приемлемое значение. Норма – это показатель от 1 до 1,5 атмосферы.

    Регулировка насосной станции  принципы и правила настройки

    Следует не забывать, что при повышенном давлении насос вынужден включаться чаще, а это увеличивает износ оборудования. При пониженном не удастся пользоваться современной гидромассажной ванной – давление будет слишком низким из-за редкого включения насоса. Впрочем, этого же давления вполне хватит на душ и все бытовые приборы – стиральную и посудомоечную машины, например.

    Поэтому специалисты советуют хозяевам ещё раз взвесить все аргументы и выбрать оптимальное значение давления в гидроаккумуляторе с учётом износоустойчивости насосного оборудования.

    Сама груша одинаково страдает как от недостатка (ниже 1 атмосферы), так и от переизбытка давления (больше 1,5 атмосферы).

    Настройка реле

    Регулировка реле под свои нужды – ещё один важный шаг при запуске оборудования в эксплуатацию и его техническом обслуживании.

    Реле представляет собой прямоугольную коробку из пластика, расположенную в передней части гидроаккумулятора. Как раз над входным отверстием, предназначенным для подключения водопроводной трубы.

    Из инструментов понадобится только набор отвёрток и гаечные ключи.

    Настройка выглядит следующим образом:

    • С помощью отвёртки снимается защитная крышка. Обычно она чёрного цвета – производители позаботились о том, чтобы этот узел хорошо выделялся на фоне гидроаккумулятора.
    • Под крышкой расположено две регулировочных пружины. На каждой из них находится гайка. Верхняя пружина имеет крупный размер – это регулятор нижнего показателя давления (на включение). А разница давлений задаётся нижней, малой гайкой. Точкой отсчёта служит положение верхней гайки.
    • Проведя все настройки, необходимо включить гидроаккумулятор в электрическую сеть. По встроенному в систему манометру можно легко проверить точность настроек. Стрелка замирает на верхнем показателе. Затем раздаётся лёгкий щелчок – срабатывает автоматика и насос отключается.
    • Открыв кран, можно заметить на каком показателе манометра насос включается. Обычно нижний показатель при наполненной груше выше на 0,3 атмосферы, чем при сухой.
    • Для обеспечения точности настроек необходимо сверить выбранные значения с техническими характеристиками насоса, указанными в паспорте.
    • Превышать предельные значения не рекомендуется.

    Для настройки верхнего давления (чтобы его уменьшить или увеличить) регулируется нижняя гайка. Прокручивая её по часовой стрелке, добиваются увеличения верхнего показателя давления. Вращение против часовой стрелки уменьшает верхний показатель (давление выключения). Это и будет регулировка диапазона давлений.

    При этом нижнее давление остаётся неизменным. За него отвечает верхняя гайка.

    Если настройки полностью устраивают, крышка реле возвращается на место и насосная станция запускается в эксплуатацию.

    Полезные советы

    Чтобы реле и вся насосная система работала без сбоев, учитываются некоторые технические нюансы:

    • нельзя выставлять максимальное давление (больше 5 бар);
    • запрещено закручивать регулировочные гайки до упора – после этого реле вообще перестанет работать;
    • при регулировке обязательно проводится сверка с техническим паспортом насоса.
    Читать далее:  Как украсить дом на Новый год 2020 своими руками. Идеи новогоднего декора

    В процессе использования насосной станции особое внимание уделяется наличию воздуха в корпусе гидроаккумулятора.

    Отклонения от нормы можно заметить на слух. При ёмкости без воздуха насос включается очень часто. Автоматика включает его сразу при открытии кранаи выключает при закрытии. Характерно при этом ведёт себя и манометр.

    При открытом кране его стрелка мгновенно достигает нижней отметки. Эти же признаки могут свидетельствовать о выходе из строя груши. В этом случае из ниппеля при нажатии выделяются капли воды.

    Для замены груши потребуется произвести демонтаж гидроаккумулятора и заменить порванную грушу новой.

    Также важно знать как достать насос из скважины.

    Подготовка гидробака

    При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

    • погружной (поверхностный) насос;
    • гидроаккумулятор.

    Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

    Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

    • 20-30 л – 1,4-1,7 бар;
    • 50-100 л – 1,8-1,9 бар.

    После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

    Насосная станция с гидроаккумулятором и датчиком

    Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0.2 атм. ниже, чем минимальный уровень в системе.

    Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

    Электронное реле давления для поверхностного и погружного насоса

    Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

    • компактность;
    • исключаются расходы на покупку гидроаккумулятора;
    • стабильное давление в системе.

    Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

    Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

    Похожие темы:

    • Как правильно выбрать погружной насос для скважины – технические характеристики и размеры агрегата
    • Критерии выбора насосной станции для частного загородного дома
    • Локальный водопровод – какой выбрать насос для дачной скважины
    • Этапы монтажа скважинного насоса
    • Проведение ремонта насосной станции своими руками – выявление причин и устранение неисправностей
    • Схема и последовательность проведения установки насосной станции

    Не забудьте оценить статью:

    Перед тем как приступить к непосредственной регулировки реле, требуется провести подготовительные работы с накопительным баком. Он представляет собой герметичный сосуд, внутри которого находится резиновая груша, делящая его на две части. Когда в первую поступает закаченная насосом вода, во второй повышается давление воздуха. Образовавшаяся воздушная масса будет надавливать на грушу, тем самым сохраняя оптимальную степень напора в водопроводе.

    Для оптимальной работы насосной станции необходимо правильно организовать давление воздуха. Так как при его слишком высокой величине и наоборот запуск насоса в работу будет осуществляться достаточно часто.

    Требуемые параметры в накопительном баке выставляются лишь после его окончательного опустошения от жидкости. Следом за спущенной водой в гидроаккумулятор закачивается воздух с расчетом от 1,4 до 1,7 атмосфер для емкости, имеющей объем в диапазоне от двадцати до двадцати пяти литров и от 1,7 до 1,9 атмосфер для более больших сосудов. В техническом паспорте каждой модели насосной станции указаны конкретные величины.

    Воздушное давление внутри накопительного бака насосного оборудования оказывает воздействие на работу всей системы, но никак не связано с регулировкой реле. Когда в мембранном баке отсутствует воздух и отсек для жидкости полностью заполнен, работа насоса практически сразу же прекращается. Со всяким открытием водопроводных кранов будет включаться и насосная станция.

    Это приведет к тому, что из-за пониженного давления мембрана станет растягиваться сильнее, чем положено, а вследствие повышенного — бак не заполнится полноценно водой. Оптимальная работа агрегата и поддержание рабочего состояние мембраны возможны при установке воздушного давления на десять процентов ниже показателей включения.

    Поверка давления в гидравлическом аккумуляторе осуществляется после удаления из системы жидкости путем открытия нижнего клапана. Не рекомендуется чересчур переполнять емкость водой или допускать снижения давления так, чтобы его показатели были менее одной атмосферы.

    Данная настройка препятствует оптимальному наполнению жидкостью и способствует преждевременному износу резиновой груши, что приводит к некорректному функционированию оборудования в целом.

    При грамотно выполненной регулировке насосной станции своими руками напор в кранах сможет удовлетворять требования потребителей.

    Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды

    Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

    Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

    Особенности конструкции и принцип работы

    Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование для автономного водоснабжения надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

    Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором. Ее автор делится личным опытом по исправлению подобных ситуаций.

    Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосную систему. В освоении материала действенную помощь окажут видео.

    Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста. Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

    Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

    Проверка давления

    Перед тем, как будет выполнен монтаж оборудования и регулировка реле давления воды для насоса или насосной станции, необходимо проверить состояние гидробака, в частности, основной его параметр – давление воздуха. Как правило, заявленная величина составляет 1,5 атмосферы и на этапе изготовления производители действительно создают такое давление в камере. Однако, при хранении и транспортировке может произойти утечка сжатого воздуха через недостаточно герметичные соединения.

    Вам нужна дополнительная информация или помощь?

    Как сказать, плохо ли работает насос для вашей скважины.

    Что делать, если ваша вода останавливается

    • Отсутствие потока воды из кранов.
    • Давление воды в воде.
    • Постоянно работающий насос.

    Скорее всего, вам нужно будет позвонить в сантехнику, чтобы провести тщательную проверку, но есть несколько простых проверок, которые вы можете сделать, чтобы определить, прекращает ли небольшая проблема ваше водоснабжение. Некоторые люди сразу думают, что их насос хорошо перестает работать, но с несколькими различными компонентами, которые приносят вам

    хорошую воду

    в ваш дом, как вы узнаете, что ваша скважинная помпа нарушена?

    Есть и еще один нюанс: точность входящего в комплект манометра достаточна для контроля за работой системы, но для проверки и настройки лучше использовать более точный прибор. Нет необходимости специально приобретать дорогостоящее оборудование – механический автомобильный манометр с металлическим корпусом имеется практически у каждого и вполне подходит для данной цели.

    Насос, безусловно, перестанет работать в какой-то момент, но давайте рассмотрим некоторые другие проблемы, на которые вы должны обратить внимание. Есть три возможности, которые могут остановить вашу воду.

    • Сбой скважины.
    • Сбой оборудования.

    Когда вы обнаружите, что у вас нет воды, первое, что нужно проверить, это ваша электрическая панель. Смотрите, если схема для скважинного насоса и давления в баллоне находится в положении «включено». Если нет, переверните его на «включено» и проверьте, не работает ли ваша система.

    Если это, казалось, решило вашу проблему, это могло быть одноразовым сбоем, и у вас могут не возникнуть какие-либо другие проблемы — по крайней мере, на некоторое время. Но если выключатель снова выключится, обратитесь к специалисту для диагностики проблемы, так как они будут знать, как сказать, плохо ли у вас насос скважины.

    Замер давление в резервуаре происходит в три этапа.

    1. Удаление декоративно-защитного колпачка с ниппеля.
    2. Подсоединение к ниппелю манометра.
    3. Снятие показаний.

    Регулировка насосной станции  принципы и правила настройки

    Перед тем, как отрегулировать реле давления насосной станции, важно оценить полученные показания. При этом следует учитывать некоторые закономерности.

    Как настроить реле давления под индивидуальные нужды

    Ваша следующая проверка, если потребуется, — это ваш напорный бак. Посмотрите на манометр и посмотрите, показывает ли он показание выше 20 фунтов на квадратный дюйм. В зависимости от типа резервуара под давлением, это может быть указание на более высокий пси, но если ваш танк показывает давление, то проблема, скорее всего, в вашем доме, а не проблемы с насосом скважины или скважиной. Тогда ваша проблема — насос скважины, скважина, напорный бак или переключатель. Вызовите поставщика услуг с информацией, которую вы обнаружили до сих пор, и имеете профессиональную диагностику проблемы.

    • Чем выше давление, тем больше напор, но меньше объем воды, который может быть закачан в резервуар. Кроме того, при слишком высоком давлении быстрее изнашивается мембрана.
    • Низкое давление позволяет увеличить запас воды, однако, создаваемого такой системой напора не будет достаточно для чувствительного к этому параметру оборудования (джакузи, массажного душа и пр.).

    Подкачивать воздух в гидробак насосной станции или стравливать его через ниппель следует до получения оптимального значения на манометре.

    Если одна из ваших линий сломалась, вы можете заметить наводнение в разделе вашего имущества, где трубы идут от колодца к дому. Ваш насос скважины будет перегружен, и будет особенно важно обратиться в службу помощи как можно скорее, чтобы насос не выкачивал воду без контроля.

    Где взять воду в коттедже

    По какой-то причине мы предоставим вам некоторые вещи для поиска и возможные проблемы, с которыми вы можете столкнуться. В то время как плохой водяной насос может стать источником проблемы с водой в вашем доме, могут возникнуть проблемы с другими компонентами вашей технологии водопроводной воды, которые могут быть виновниками.

    • При использовании сантехники с высоким напором оптимальным считается давление 1,5 атм.
    • Хороший напор в обычных кранах создает давление 1 атм.
    • Давление ниже 1 атм. не только снижает эффективность системы, но и может привести к повреждению «груши» гидроаккумулятора.

    Как устроено реле давления

    Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

    • для подключения напряжения 220В;
    • для заземления;
    • клеммы на насос.

    С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

    Конструкция реле

    Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня.

    Механический контроллер давления

    Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

    Где установить механический контроллер?

    Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности.

    Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

    Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

    Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

    1. Погружной или поверхностный насос.
    2. Манометр.
    3. Гидроаккумулятор.
    4. Датчик давления.
    5. Трубопровод.

    Схема установки реле

    Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

    Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность.

    Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    ManRem
    Adblock
    detector
