Как отрегулировать редуктор давления воды в квартире

Лучшие модели редукторов для системы водоснабжения

Водоснабжение жилища относится к сложным гидротехническим сооружениям, организация которых должна проводиться по всем правилам.

Аварии в системе могут происходить как из-за ошибок при монтаже труб или сантехнических приборов, так и вследствие нарушения правил эксплуатации. К последним относится и такое распространенное явление, как скачки давления в трубопроводе, для борьбы с которыми применяются специальные приборы ― регуляторы давления.

Приборы способны выполнять одновременно ряд важных функций. Первая из них – предупреждение повышения давления. Практически все бытовые сантехнические приспособления способны работать в режиме до 3 атм.

Превышение этого параметра чревато перегрузками для системы водоснабжения дома.

Как результат, заметно снижается срок работы функциональных узлов на стиральных и посудомоечных машинах, уменьшается надежность соединительных переходников, прокладок.

Регуляторы давления предотвращают гидравлические удары. Речь идет о резких перепадах давления воды, возникающих из-за неполадок насосного оборудования или неправильного использования задвижек. Гидроудары могут приводить к весьма плачевным последствиям, включая порывы трубопровода и поломки котельных агрегатов. Иногда скачки давления настолько большие, что взрывается бойлер.

Еще одной полезной функцией выступает экономный расход воды. Регулируя давление воды, можно существенно снизить ее потребление. Например, если уменьшить напор с 6 до 3 атм, экономия может достигнуть 20-25% (во время открывания крана будет выпускаться струя меньшего объема).

Гидрорегуляторы помогают уменьшить шум при использовании смесителей и кранов. Причина надоедливого гудения арматуры кроется в повышенном давлении, из-за чего напор воды после открывания вентиля приобретает граничную силу. Благодаря регулятору давление воды становится стабильным и уменьшается до оптимальных значений.

В случае порыва трубопровода водные потери снизятся, поскольку прибор реагирует на падение давления снижением водоподачи. В основном регуляторами (редукторами) оснащаются системы водоснабжения частных домов, где они в паре с гидроаккумулятором коммутируются к циркуляционному насосу.

Регуляторы давления воды представлены на рынке сантехнического оборудования несколькими разновидностями. По месту установки приборы разделяются на две группы:

  • «до себя». Напряжение потока стабилизируется перед редуктором;
  • «после себя». Водяное давление стабилизируется за точкой установки.

Вне зависимости от принципа работы, любое реле давления состоит из следующих конструктивных элементов:

  • клапана (поршня). Выполняет функцию сердцевины прибора;
  • пружины (мембраны);
  • корпуса. Может быть чугунным, латунным или стальным.

Кроме стандартного набора деталей, некоторые модели дополнительно комплектуются манометром, фильтром грубой очистки, воздушным клапаном и шаровым краном.

По пропускной способности регуляторы разделяются на бытовые (0,5-3 м3), коммерческие (3-15 м3) и промышленные (свыше 15 м3).

Виды регуляторов

По принципу действия РВД бывают поршневыми, мембранными, проточными, автоматическими и электронными.

Поршневые

Наиболее простые по конструкции клапаны давления воды (их также называют механическими). Регулировка давления проводится компактным подпружиненным поршнем благодаря уменьшению или увеличению проходного канала. Чтобы настроить выходящее давление воды, в приборе предусмотрен специальный вентиль: вращая его, можно ослаблять или сжимать пружину.

Как отрегулировать редуктор давления воды в квартире

К слабым сторонам поршневых регуляторов относят их чувствительность к наличию мусора в воде: засорение поршня является главной причиной поломок.

Для предотвращения подобных явлений в комплект редуктора обычно входит специальный фильтр. Еще один недостаток – большое число подвижных механических узлов, что сказывается на степени надежности редуктора.

Поршневой прибор способен регулировать давление в режиме 1-5 атм.

Мембранные

Очень надежные и неприхотливые приборы, дающие возможность проводить регулировку напора воды в широких пределах (0,5-3 м3/час). Для бытовых условий это очень приличный показатель.

Сердцевиной приспособления является подпружиненная мембрана: во избежание засорения для ее установки используется автономная герметичная камера.

Отдача от сжимающейся или разжимающейся пружины передается небольшому клапану, который отвечает за величину сечения выходного канала. Стоимость мембранных ограничителей достаточно высокая.

Из-за сложности замены эта процедура обычно выполняется опытными сантехниками.

Проточные

Особенностью этой модели регуляторов давления воды выступает то, что в ней полностью отсутствуют подвижные элементы. Это благотворно сказывается на надежности и продолжительности службы приборов.

Давление понижается благодаря хитросплетению узких каналов. Вода при прохождении многочисленных поворотов разделяется на отдельные рукава, в конце снова сливаясь в один, но не такой быстрый. В бытовом применении проточные редукторы можно встретить в оросительных системах. Недостатком прибора считается нужда в дополнительном регуляторе на выходе.

Автоматические

Как отрегулировать редуктор давления воды в квартире

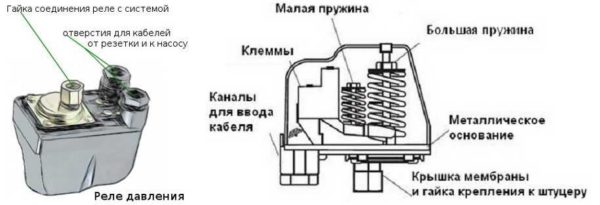

Узел небольших размеров, состоящий из мембраны и пары пружин. Для изменения силы сжатия используются специальные гайки. Когда вода на входе имеет слабый напор, это приводит к ослабеванию мембраны. Усиление давления в трубе провоцирует увеличение сжатия.

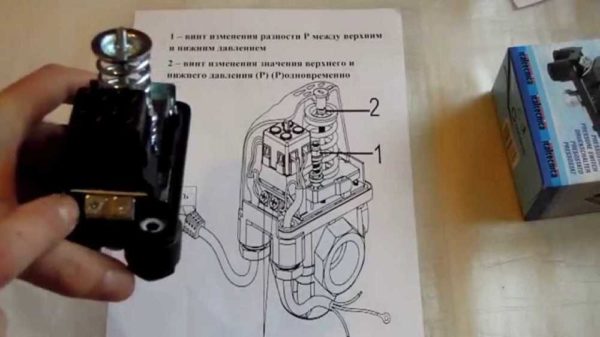

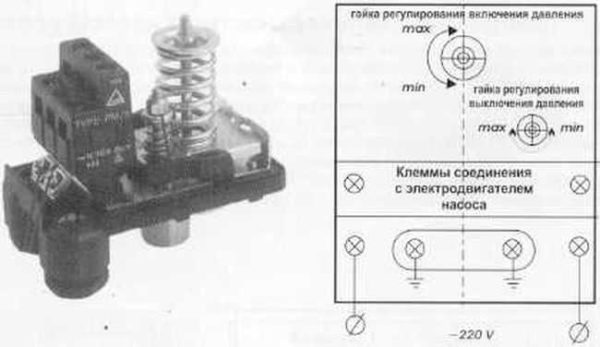

Под воздействием пружины контакты на автоматическом редукторе давления то размыкаются, то опять замыкаются. Это, в свою очередь, включает и выключает циркуляционный насос принудительной системы водоснабжения. Конструкция автоматических РВД в основном дублирует мембранные приборы, отличаясь лишь наличием двух коррекционных винтов для установки диапазона рабочего давления.

Электронные

Специальный механизм осуществляет слежение за напором воды в трубе, для чего используется датчик движения. После обработки полученных данных принимается решение о включении насосной станции.

Электронный регулятор заблокирует включение помпы, если трубопровод не заполнен водой.

В состав конструкции входят основной корпус, датчики, электронная схема платы, коммутационная втулка (благодаря ей включается подающий провод) и резьбовые патрубки для подключения к системе.

Механические регуляторы иногда не в состоянии эффективно защитить систему от сухого хода, из-за чего приходится постоянно контролировать ее на наличие воды.

В отличие от них электронные модели с контроллером способны постоянно отслеживать заполнение водой. Редукторы данного типа работают практически бесшумно, надежно защищая все узлы от гидравлических ударов.

Особенности монтажа

Как гласят нормы для водопроводных и канализационных систем, регулятор давления воды должен монтироваться на входе между запорным вентилем и счетчиком. В таком случае гарантируется надежная защита всех гидротехнических приспособлений, включая приборы учета и фильтрации.

Чаще всего редуктор давления воды в квартирах нужен для подстраховки – уменьшения напора в трубе.

Обратите внимание! Оптимальная точка монтажа – на стояк, сразу за счетчиком и узлом фильтрации.

Первым делом проводится сборка устройства с обязательной установкой на боковые отверстия заглушек. В дальнейшем на эти патрубки монтируются манометры.

Как отрегулировать редуктор давления воды в квартире

Лучше всего расположить водопроводную трубу горизонтально: РВД в такой схеме до и после себя имеет по запорному вентилю.

Редуктор при установке в квартирах должен позиционироваться строго вертикально (монтаж по горизонтали или с наклоном строго запрещен).

Установка квартирного реле во многом напоминает аналогичную процедуру с приспособлением учета горячей и холодной воды или фильтром грубой очистки.

Для обозначения направления движения жидкости корпус изделия маркируется указательной (посадочное место для манометра расположено в верхней части корпуса).

Приступая к монтажным работам, перекрывают подачу воды, заранее предупредив об этом соседей (если установка проводится на стояке). Работа на полипропиленовых трубах потребует применения специальных переходников (как правило, они идут в комплекте к изделию).

https://www.youtube.com/watch?v=t3HradCDa-0

Установив уплотнитель, соединения затягивают газовым ключом. При этом важно не переусердствовать, учитывая тот факт, что в большинстве случаев используются латунные крепежные гайки, обладающие средней прочностью.

Установочные работы достаточно сложны, поэтому при отсутствии должного опыта для их выполнения приглашаются профессиональные сантехники.

Водяной регулятор давления в частном доме несет ту же функциональную нагрузку, что и в квартире. Разница заключается лишь в наличии в системе помпы, поддерживающей необходимый напор.

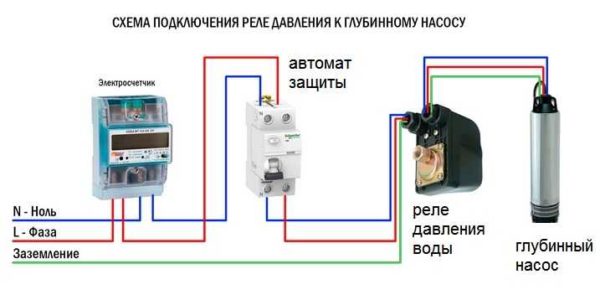

РВД в комбинации с насосным оборудованием устанавливается таким образом, чтобы манометр смотрел вверх. Точка монтажа прибора ― место, где домашняя система соединяется с магистральной трубой или подачей от скважины (после водомера).

Для простоты установки некоторые производители поставляют в продажу регуляторы в комплекте с насосом.

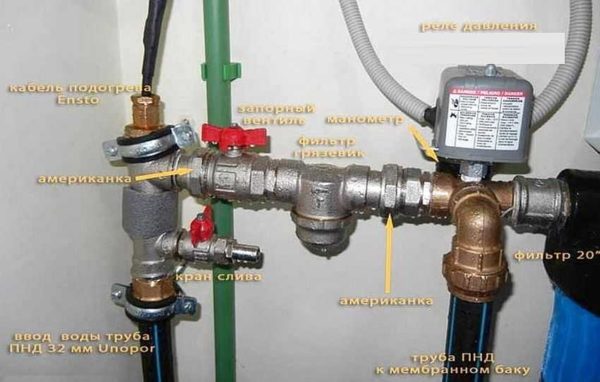

При организации обвязки регулятора важно не забыть о фильтре грубой очистки (если он не присутствует в схеме изначально). Точка монтажа фильтра ― вход в домовую трубу.

С обеих сторон (как и в квартирах) РВД оснащается запорной арматурой. Чтобы стабилизировать силу потока, после обвязки прибора производят установку прямой линии (длина этого участка – 5 рабочих диаметров).

Все работы должны выполняться человеком с соответствующими навыками.

Специальными нормами по эксплуатации бытовых систем водоснабжения водяное давление на выходе рекомендовано в пределах 2-3,5 кг/см2. Получить такой режим можно только методом регулировки редуктора давления воды. Скорость действия различных моделей РВД отличается.

Протекание системы провоцирует понижение силы напора примерно на 1,5 атм (точный показатель зависит от специфики контура). По прошествии нескольких секунд наблюдается повышение давления до показателя ниже среднего.

Принцип работы устройства

В основу работы регулятора положен принцип уравнивания усилий, то есть клапан с пружиной работают в противодействии мембраны или поршня. Работа прибора осуществляется следующим образом:

  • при открытии крана или вентиля во внутридомовой, производственной или внутриквартирной сети, давление после редуктора понижается, тем самым открывается клапан;
  • после того как клапан открылся, напор воды увеличивается, что приводит к возрастанию давления внутри прибора;
  • давление растет до тех пор, пока усилие, оказываемое пружиной на клапан, не совпадет с усилием создаваемом диафрагмой или поршнем, в зависимости от типа прибора.

Такой принцип работы устройства объясняет почему давление на его входе не связано с давлением на его выходе.

Редукционный клапан – это ограничитель давления воды. Основная задача подобного устройства – это стабилизация давления воды на выходе устройства в требуемых значениях.

Редукционный клапан давления водыработает следующим образом:

  1. На затвор, имеющийся в корпусе клапана, действует давление воды в системе водоснабжения, которое стремиться его закрыть.
  2. Пружина, которой оснащен клапан, действует в обратном направлении и стремится открыть затвор, тем самым определяя давление воды на выходе устройства.
  3. Вода проходит через клапан до тех пор, пока сила действия пружины больше усилия создаваемого внешним давлением сети. При увеличении давления проток воды уменьшается, клапан частично перекрывается, давление на выходе уменьшается.

[advice]Важно! При использовании редукционного клапана необходимо помнить, что данное устройство работает со значительной погрешностью и способен только понизить давление в сети, в которой используется.[/advice]

При использовании регулятора без манометра. Как правило, редукторы продаются с предварительно выставленным значением выходного давления в 3,0 атмосферы (бар). В конструкции любой модели регуляторов предусмотрены подстроечные элементы, используя которые можно выполнить настройку. Для этого понадобится гаечный ключ или отвертка (в зависимости от модели).

  1. Настройка «на глазок». Вращение элементов настройки по часовой стрелке увеличивает значение давления на выходе, против часовой – уменьшает. Один поворот вокруг своей оси изменяет значение давления на 0,5 бар. Регулировка осуществляется при закрытых запорных устройствах.
  2. Настройка с врезкой манометра. В этом случае на участок после установки редуктора давления врезается дополнительный манометр, и по его показаниям выполняется настройка работы устройства. После завершения настройки манометр удаляется, а на его место устанавливается заглушка.

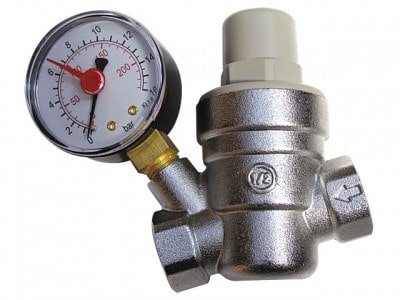

При использовании регулятора с манометром. Если модель оснащена манометром, то все гораздо проще. Настройка осуществляется при помощи регулирующих устройств (винта, болта и т.д.), в соответствии со значениями, которые показывает манометр и требуемыми показателями.

Вспомните, как тщательно мы подходим к выбору сантехнического оборудования во время строительства и ремонта, а затем скрупулёзно соблюдаем все требования производителей при монтаже. И это естественно, учитывая цены на сантехнику и трудоёмкость её установки, как и желание получить надёжные, работающие без поломок сантехнические системы и приборы.

Именно поэтому бывает вдвойне обидно, когда со временем случаются досадные поломки и протечки, возникающие по вине коммунальщиков. Мы говорим о банальных скачках давления воды в централизованных водопроводах, которые могут не только привести в негодность дорогостоящее оборудование, но и испортить новый дизайнерский ремонт.

Предотвратить возникновение внештатных ситуаций сможет регулятор (редуктор) давления воды.

Бытовой регулятор давления воды

Предназначением РДВ является понижение и стабилизация давления жидкости в инженерных коммуникациях любого типа. Конструктивно редукторы давления воды можно разделить на два вида:

  • с корректировкой давления на участке магистрали до прибора, если ориентироваться по направлению движения жидкости (на языке сантехников регулятор «до себя»);
  • устройства для стабилизации давления воды в ветках, подключённых к выходу прибора (регулятор «после себя»).

РВД первого типа автоматически поддерживают давление в трубопроводе благодаря изменению проходного сечения клапана. Он держит клапан открытым, пока не установится заданная величина давления в трубопроводе.

Такие устройства называют пропорциональными, поскольку их перепускная способность прямо пропорциональна отклонению моментальных параметров от заданных значений.

Редукторы типа «до себя» применяются в отопительных системах, насосных станциях и т. д.

Редукторы давления «до себя» предназначены для встраивания в трубопроводы отопительных систем и насосных станций

В быту для стабилизации напора воды чаще всего используют редукторы «после себя». Этот прибор также регулирует давление изменением внутреннего сечения клапана, но работает совсем иначе. При превышении гранично заданной величины давления клапан частично или полностью перекрывает поток жидкости, а при снижении напора – открывается.

Устройства давления «после себя» устроены несложно, чем частично объясняется их высокая надёжность. Для работы не нужны никакие приводы – клапан управляется благодаря энергии жидкостного потока. Со стороны напорного трубопровода на мембрану (поршень) клапана редуктора оказывает воздействие напор воды, стремясь его закрыть.

С другой стороны установлена пружина с регулируемой жёсткостью, предназначением которой является установка равновесного положения затвора. Процесс редукции становится возможным благодаря изменению проходного сечения клапана. Его работу хорошо видно на рисунке. Стрелки голубого цвета показывают направление движения жидкости.

Читать далее:  Байпас в системе отопления что это такое — теория его необходимости и практика установки

Направления уравновешивающих сил показаны на схеме жёлтым и розовым цветом.

Принцип работы редуктора «после себя»

Достоинствами РВД являются их высокая надёжность и неприхотливость в работе. При несложной настройке устройство способно точно поддерживать заданные параметры, не требуя при этом ни источников энергии, ни технического обслуживания.

Установка редуктора давления воды на вводе даёт возможность решить несколько задач:

  1. Защита трубопроводов и подключённого оборудования от повышения давления воды в магистрали выше установленного значения. Очень часто напор намного превышает номинальные значения, а иногда выходит за рамки максимально допустимых параметров. Особенно от этого страдают жители высотных домов, где для подачи воды на верхние этажи приходится значительно повышать давление в системе. Поскольку и внутриквартирные трубопроводы и установленное оборудование не рассчитаны на столь значимое превышение напора, нередки протечки и случаи выхода из строя дорогостоящей техники: стиральных машин-автоматов, посудомоечных машин, водонагревателей, смесителей и термостатов.
  2. Защита бытовой техники и трубопроводов от гидравлических ударов.
  3. Уменьшение входного давления до требуемого значения. Некоторые устройства не работают или неправильно функционируют, если входное давление воды превышает параметры, установленные производителем. Например, отдельные модели проточных водонагревателей имеют встроенную защиту, которая в этом случае не даст прибору включиться. Если же в вашей квартире установлен накопительный бойлер, то его предохранительный клапан настроен на 6 атм. Это значит, что при входном давлении выше этого значения в канализацию будет постоянно сбрасываться нагретая вода, а отсюда – её перерасход, плюс неоправданные затраты электричества.
  4. Снижение потребления воды. От величины напора зависит, какой объем жидкости вытечет из крана за определённый промежуток времени. Снизив давление до комфортного уровня, можно сэкономить не один кубический метр воды. Заметим, что для владельцев загородных домов с автономной системой канализации фактор экономии связан ещё и с уменьшением количества сточных вод. Это позволит реже пользоваться услугами ассенизаторов.
  5. При разгерметизации системы скорость истечения жидкости (читай быстрота затопления) будет снижена.
  6. Понижение шума на водоразборных устройствах. Сильный поток воды на входе в краны и смесители приводит к шуму и гулу последних. Если же стабилизировать давление до нужного уровня ещё на входе в запорные устройства, то можно полностью устранить или уменьшить шум до приемлемого уровня.

Как видите, бытовой регулятор позволяет устранить множество вредных факторов, возникающих при превышении давления в магистралях.

Как отрегулировать редуктор давления воды в квартире

Повышенное давление в водопроводе увеличивает риск затопления

Критерии выбора

При выборе регулятора обязательно обращайте внимание не только на конструктивное исполнение прибора и его технические характеристики, но и на материал, из которого он сделан.

Современные РДВ в зависимости от конструкции делятся на поршневые и мембранные. Несмотря на то, что поршень практически не изнашивается, редукторы первого типа менее надёжны. Связано это как с чувствительностью к чистоте воды (поршень может заклинить от частичек грязи или песка), так и с возможностью коррозии элементов конструкции.

Поршневой редуктор давления воды в разрезе

РДВ мембранного типа неприхотливы в обслуживании, так как диафрагма делит их рабочее пространство на две камеры. Одна из них полностью герметизирована от контакта с водой.

Как вы, наверное, уже догадались, именно в этой половине и установлено большинство деталей редуктора.

Регулируем напор в кранах самостоятельно: устанавливаем редуктор давления воды в системе водоснабжения

При соблюдении правил эксплуатации, работа устройства не требует вмешательства, поэтому единственным недостатком можно считать необходимость регулярного контроля целостности мембраны.

Мембранный регулятор не требует обслуживания и более надежен, хоть и имеет уязвимую деталь в виде подвижной диафрагмы

Регулятор давления воды: для чего нужен, устройство и настройка

Наша сегодняшняя тема — регулятор давления в системе водоснабжения. Мы выясним, для чего нужна регулировка давления, как устроены регуляторы и как смонтировать такое устройство в квартире или частном доме. Приступим.

Для начала давайте выясним, каким должно быть давление в водопроводе.

СП 30.13330.2012 дает на этот вопрос вполне однозначный ответ: в точках водоразбора оно должно находиться  в пределах 2 — 4,5 кгс/см2.

Этот документ регламентирует проектирование и строительство внутренних водопроводов

Исключения допустимы в двух случаях:

  1. Верхняя планка может быть поднята до 6 кгс/см2, если малоэтажный дом строится в условиях многоэтажной застройки;

Частный дом подключен к общей с многоэтажными зданиями магистрали водоснабжения

Справка: атмосфера избыточного давления поднимает водяной столб на высоту 10 метров. К примеру, для подачи воды на 10-й этаж здания с высотой потолков 2,7 метра (с учетом толщины перекрытия каждый этаж будет иметь полную высоту 3 метра) ее минимальное давление должно составлять 3*30/10=3 атмосферы.

Регулятор давления воды в системе водоснабжения: функции, монтаж и настройка

Одна атмосфера соответствует напору в 10 метров

  1. Минимальное давление может быть уменьшено до значения, установленного производителями применяющегося сантехнического оборудования и использующей воду бытовой техники. Как правило, техническая документация на это оборудование устанавливает нижнюю планку на уровне 0,3 кгс/см2, что соответствует напору в 3 метра.

Проточный нагреватель воды Атмор работает при давлении 0,3 — 6 кгс/см2

А теперь нам предстоит разобраться с тем, для чего нужна регулировка давления внутри здания и почему вода не всегда подается в водопровод с необходимым напором.

Низкое давление

Причиной недостатка напора могут стать:

  • Зарастание отложениями и ржавчиной стальных труб. За 10-15 лет эксплуатации пропускная способность трубопровода из черной стали вполне может уменьшиться в 2-4 раза. Мало того: по мере сужения внутреннего сечения растет шероховатость стенок, что опять-таки увеличивает гидравлическое сопротивление магистрали водоснабжения;

Типичное состояние стальной трубы на ХВС

Заметьте: от отложений страдают не только магистральные водопроводы, но и стальные розливы, стояки и подводки. Повышение давления воды решает проблему лишь на какое-то время. Радикальный способ борьбы с падением пропускной способности водопроводов — использование современных коррозионно-стойких материалов (медных, нержавеющих, полимерных и композитных труб).

Полиэтиленовый водопровод не ржавеет и не зарастает отложениями

  • Возведение многоэтажных зданий в условиях малоэтажной застройки без монтажа повышающих насосных станций;
  • Увеличение количества потребителей воды (читай — присоединение к имеющемуся магистральному водопроводу новых зданий). В этом случае, как и при зарастании труб, наблюдается падение напора воды в пиках разбора (как правило, в утренние и вечерние часы).

При недостаточном сечении водопровода перебои с водой возникают во время ее пикового расхода

Высокое давление

При монтаже водоснабжения в высотных зданиях возникает проблема чрезмерно высокого давления на нижних этажах.

Регулятор давления воды в системе водоснабжения: функции, монтаж и настройка

Представьте себе дом высотой в 25 этажей (75 метров). Для того, чтобы на верхнем  этаже избыточное давление перед смесителем было равно двум атмосферам, на уровне первого этажа оно должно составлять 2 (75/10)=9,5 кгс/см2, что заведомо превышает установленные СП 30.13330.2012 нормы.

У этой проблемы есть три возможных решения:

  1. Установка промежуточных повышающих давление насосных станций в середине здания;

Повышающая насосная станция

Однако: планировка многих зданий исключает выделение технических помещений на промежуточных этажах. Кроме того, шум насосов будет мешать жильцам.

  1. Подача воды на верхние и нижние этажи по разным стоякам. При этом группа стояков, питающих верхние этажи, обслуживается повышающим насосом;

Заметьте: недостаток этого решения — повышенная материалоемкость системы водоснабжения.

  1. Подача воды в стояки с заведомо избыточным давлением, и установка на вводах в квартиры и прочие помещения редукторов. Регуляторы давления водоснабжения ограничат его во внутренним водопроводе значениями в 1-4,5 кгс/см2 вне зависимости от напора в розливах и стояках. Именно такую схему предписывает использовать в многоэтажных зданиях пресловутый свод правил СП 30.13330.2012.

Ввод водоснабжения оборудован редуктором

Особый случай

В зданиях, построенных до середины 70-х годов 20-го века, горячее водоснабжение было тупиковым: вода в розливах и стояках ГВС обновлялась только при ее разборе через краны.

Такая схема имеет ряд довольно неприятных недостатков:

  • При большой протяженности розлива трудно обеспечить соответствующую нормативным требованиям температуру воды во всех точках водоразбора. По мере удаления от теплового пункта она будет снижаться за счет теплопотерь;

Справка: нормативная температура воды в системе ГВС — 60-75°С.Она должна измеряться непосредственно на сантехнических приборах.

  • При длительном отсутствии разбора воды ее приходится долго сливать до нагрева;

Проблема зданий с тупиковым ГВС — долгий слив остывшей воды по утрам

Между тем: механические водосчетчики в квартирах регистрируют расход воды, а не ее температуру. Вы сливаете холодную воду, но оплачиваете ее по куда более высокому тарифу для ГВС.

Счетчик регистрирует расход воды независимо от ее температуры

  • Полотенцесушители нагреваются только при расходе воды. Отсюда — низкая температура, сырость и плесень в ванных.

Циркуляционная система ГВС лишена всех этих недостатков.

Признак циркуляционного ГВС — два горячих розлива

Однако для циркуляции воды нужен перепад давлений. При подключении горячего водоснабжения по схемам «из подачи в подачу» или «из обратки в обратку» перепад может создаваться дросселирующими шайбами или регулятором перепада давления, сохраняющим его постоянное значение при любых изменениях напора в трубопроводе теплосети.

Дроссельные шайбы ставятся на фланец между врезками ГВС

Регулятор перепада давления: водоснабжение здания функционирует с постоянной скоростью циркуляции вне зависимости от параметров теплосети

Теперь нам предстоит изучить устройство регулятора давления: водоснабжение может использовать для изменения напора воды несколько принципиально разных схем и устройств. Мы познакомимся лишь с теми из них, которые могут применяться в условиях квартиры или частного дома.

Что такое регулятор давления водоснабжения поршневого типа?

Поршневой редуктор — сравнительно простое механическое устройство, использующее для ограничения напора воды соединенный с поршнем общим штоком клапан.

Нормальное положение редуктора — с открытым и удерживаемым от закрытия пружиной клапаном. При определенном давлении поршень поднимается, и клапан перекрывает воду вплоть до начала ее разбора и сопутствующего ему падения давления в водопроводе.

Поршневой регулятор для систем водоснабжения: устройство и принцип работы

Регулятор давления воды в системе водоснабжения: функции, монтаж и настройка

Холодное водоснабжение: регулятор давления настраивается поворотом винта

Изделие от компании Danfoss: производитель снабдил редуктор удобной рукояткой и шкалой для регулировки

Редукторы могут устанавливаться не только в квартирах, но и на вводах воды в многоквартирные дома. Их монтаж практикуется, прежде всего, в малоэтажных зданиях, возведенных в условиях многоэтажной застройки.

Регулятор давления водоснабжения ДУ 50 в тепловом пункте жилого здания

Регулятор Хоневелл: производитель подчеркивает стойкость изделия к гидроударам

  • Увеличения ресурса смесителей, арматуры сливных бачков и заливных клапанов бытовой техники (в частности, посудомоечных и стиральных машин);

Заливной клапан стиральной машины. Наиболее частая причина поломки — высокое давление

  • Снижение гидравлических шумов при расходе воды.

Повышающий насос

Насос повышающий. Диаметр присоединяемых резьб — ДУ 15

Он устанавливается на подводку или ввод водоснабжения, и компенсирует недостаток давления воды, поднимая его до значений 1 — 4,5 кгс/см2. Насос включается только при расходе воды.

Многие повышающие насосы позволяют настроить уровень срабатывания датчика расхода: при правильной регулировке устройство будет запускаться при открытии кранов смесителя, но простаивать при наполнении сливного бачка.

Повышающий насос на вводе воды в дачный дом

У этого класса устройств есть пара… скажем так — не очень приятных особенностей:

  1. Они не могут похвастаться большим ресурсом из-за специфического режима работы (частых пусков и отключений);
  2. Насос бесполезен, если вода не поднимается до уровня вашего этажа или дома. Он поднимает давление, но не всасывает воду из водопровода.

Реле давления

Электронный регулятор давления для автоматического водоснабжения используется с погружными и поверхностными насосами. Кроме того, им оборудуются насосные станции.

Реле давления не регулирует его непосредственно, а управляет работой насоса: тот включается при падении давления в водопроводе и гидроаккумуляторе до нижнего порога срабатывания и выключается при достижении давлением верхнего значения.

На фото — электронное реле управления насосом

В зависимости от типа реле его настройка выполняется с панели управления или механически.

Вот инструкция по настройке встроенных в насосные станции реле своими руками:

  1. Снимите крышку реле. Под ней вы обнаружите две подпружиненные шпильки с гайками разного размера;
  2. Вращение большой гайки по часовой стрелке увеличит давление включения насоса, против часовой стрелки — уменьшит;
  3. Малая гайка поможет таким же образом настроить давление выключения насоса.

Гайка 1 регулирует давление запуска насоса, гайка 2 — давление его остановки

Правила монтажа

Где и как устанавливаются регуляторы давления в системе горячего водоснабжения и ХВС?

  • Редуктор для понижения напора монтируется на вводе в дом или квартиру, после запорной арматуры и механического или магнитно-механического фильтра. Последний защитит редуктор от заклинивания песком или окалиной.

Редукторы установлены после шаровых кранов и фильтров грубой очистки

  • При установке обратите внимание на положение стрелки на корпусе: она указывает направление тока воды;

Критерии выбора

Одна из схем подключения насоса

Одна из схем подключения насоса

Применение редуктора давления в системе водоснабжения

Установка регулятора давления воды в квартире позволяет избежать поломки запорной арматуры, а также специальной техники, в нормальном режиме работы находящейся под номинальным давлением водопроводной сети: посудомоечные и стиральные машины, душевые кабины и прочее оборудование.

Еще одна из причин, по которой установка подобного устройства будет полезна, это устранение протекания кранов и вентилей, установленных в сети водопровода.

Это обусловлено тем, что в ночное время разбор воды значительно снижается, что приводит к возникновению избыточного давления, большего по значению, чем рабочее давление в течение светового дня, когда вода активно используется потребителями.

Под воздействием повышенного давления краны и прочие запорные элементы, установленные в водопроводной сети, могут начать протекать. В этом случае подобная протечка может привести к затоплению соседей или увеличению суммы счетов, выставляемых водоснабжающими организациями, как в плане потребления воды, так и ее отвода.

Регулятор давления воды в системе водоснабжения: функции, монтаж и настройка

Наибольшей популярностью среди пользователей пользуются модели следующих компаний.

В линейке товаров из группы редукторов давления представлены несколько серий подобных устройств, такие как: серия D04FM и D06F, D06FN, D06FН.

Серия D04FM – это регуляторы бытового использования. Корпус выполнен из латуни с резьбовым соединением для включения в водопроводную сеть, диаметром 1/2″ и 3/4″. В моделях предусмотрен патрубок для установки манометра. Прибор может работать в водопроводных сетях, трубопроводах со сжатым воздухом и азотом. Основные технические характеристики:

  • температура рабочей среды – до 70 °С;
  • максимальное давление 16 бар;
  • регулировка давления – от 1,5 до 6,0 бар;
  • количество ступеней очистки – 1.

Это эконом-вариант устройство.

Серия D06F – устройства бытового применения. Корпус выполнен из латуни с резьбовым соединением, в конструкции предусмотрен сетчатый фильтр и диафрагма армированная волокном. Модели выпускаются диаметром 1/4″, 1/2″, 3/4″, 1″ и 2″.

Читать далее:  Смотровой колодец для канализации: устройство, назначение, виды

Основные технические характеристики:

  • температура рабочей среды – до 40 °С;
  • максимальное давление 16 бар;
  • регулировка давления – от 1,5 до 6,0 бар;
  • количество ступеней очистки – 1.

Серии D06FН и D06FN могут применяться в сетях бытового, промышленного и коммерческого назначения, в водопроводных сетях и в сетях с прочими неагрессивными жидкостями, а также со сжатым воздухом и азотом. Модели данной серии оснащены ручкой для регулировки давления, а также встроенным фильтром. Приборы выпускаются диаметром 1/4″, 1/2″, 3/4″, 1″ и 2″.

  • температура рабочей среды – до 70 °С;
  • максимальное давление 25 бар;
  • регулировка давления – от 1,5 до 12,0 бар, для серии D06FН и 0,5 – 2,0 – для серии D06FN;
  • количество ступеней очистки – 1.

Продукция корпорации «Honeywell» выпускается в разных странах мира и отвечает всем требованиям, предъявляемым к ней. Редуктор давления воды «Honeywell» — это надежность и безопасная эксплуатации на весь период использования.

Модель РД-15

Выпускает целый ряд производителей в России. Это бюджетный вариант подобных изделий, который достаточно широко используется пользователями при установке во внутриквартирных сетях. Основные технические характеристики модели:

  • диаметр — 1/2″;
  • рабочее давление – 1,0 бар;
  • предел регулировки давления – 40,0%;
  • максимальное давление – 4,0 бар.

Модель мембранного типа, корпус выполнен из латуни. Неприхотливая в эксплуатации, одним из достоинств является низкая стоимость.

В линейке товаров, выпускаемых компанией, представлена широкая группа регуляторов для систем водоснабжения, выполненных из латуни и хромированной стали. Модели выполняются с внутренним и наружным резьбовым соединением диаметром 1/4″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″ и 2″. Некоторые модели оснащены манометром. Основные технические характеристики:

  • температура рабочей среды – до 70 °С;
  • максимальное давление 25 бар;
  • регулировка давления – от 1,0 до 6,0 бар.

Редукторы давления воды «FAR» — это оптимальное соотношение цены и качества.

Среди товаров группы «регуляторы давления воды», представлены модели поршневого и мембранного типа, оснащенные манометром и без него, а также со встроенным фильтром.

Модели выпускаются с различным условным проходом и техническими характеристиками. Регуляторы давления VALTEC получили достаточно широкое распространение в России и странах СНГ благодаря своей надежности и хорошим эксплуатационным показателям.

При выборе регулятора давления воды нужно обратить внимание на следующее:

  1. Максимальное рабочее давление устройства (оно должно быть выше максимума в системе на 20-30%);
  2. Диаметр входа и выхода должны точно соответствовать диаметру труб системы;
  3. Чем больше диапазон регулировки давления – тем лучше, но стоит учитывать особенности системы отопления или водоснабжения;
  4. Перед тем как остановиться на виде регулятора удостоверьтесь, что он удовлетворит ваши потребности. Тот вариант, который подойдет для системы водоснабжения, не всегда можно использовать в системе отопления;
  5. Выбирая электронный регулятор для подключения к циркуляционному насосу, проверьте их совместимость.

Как отрегулировать редуктор давления воды в квартире

Напор можно измерять поднятием столба жидкости на определенную высоту. Если на двадцатом этаже вода подается под давлением 2 атмосферы, на первом этаже давление водяного столба в общем водопроводе значительно больше. Бытовые приборы рассчитаны на работу диапазона до 3 ати. Гарантии сложной техники не распространяются на неполадки, если не установлен клапан давления воды в квартире.

У вас установлены счетчики на горячей и холодной линии? Домочадцы открывают краны и подолгу пользуются струей с напором? Регулировка редуктора давления воды в квартире поможет уменьшить расход.

Нет ничего, страшнее гидроудара в магистрали ГВС. Система всегда заполнена, жидкость под напором, когда нет хозяев, прорыв трубы грозит заливом собственной и нижних квартир.

Сантехники, не пойманные за руку на месте, от нарушения технологии запуска насоса откажутся, а вам придется оплачивать ремонты, менять мебель.

Есть ли сомнения в том, что редуктор давления воды в системе водоснабжения, регулировка его – подушка безопасности водопровода?

Результатом работы редукторов – регуляторов давления воды в квартире станет понижение сетевого напора до заданного значения. Поэтому узел называют ограничитель давления воды. Порядок изменения параметра зависит от принципа работы редуктора давления воды. Если прибор регулирует «до себя», система динамическая.

В квартирах чаще применяют клапан понижения давления воды статический, работающий «после себя». Дело в том, что такие приборы просты, хорошо регулируются одним винтом, компактны. Иногда редуктор для фильтра воды соединяется с проточным фильтром, работает на весь водопровод.

Выбор редуктора давления воды в квартиру ведут по параметрам, расходу и надежности производителя. Редуктор давления воды в системе отопления устанавливается только специалистами – сантехниками во время ремонта, опрессовки батарей.

При этом важно, чтобы прямой участок трубы после прибора составлял не менее 5 диаметров, лучше на горизонтальном участке. Правильная установка редуктора давления воды гарантирует его надежную работу.

Вам необходимо сделать правильный выбор. Качественный редуктор давления воды эконом класса предлагают отечественные и зарубежные производители. Лучше воспользоваться советом специалиста. Необходимо знать, редуктор давления воды бытовой рассчитан на малый расход, точность зависит от чистоты исполнительных механизмов.

Регулировать прибор можно самостоятельно, руководствуясь инструкцией и манометром.

РДВ используют в любых системах, по которым движется жидкость. От места применения зависит, какой вид редуктора для понижения давления воды выбрать:

  • для квартиры, с пропускной способностью до 3 м3/час;
  • коммерческий понижающий редуктор давления воды рассчитан на расход 3-15 м3/час;
  • производственный регулирующий клапан, рассчитанный на определенные параметры технологической линии.

Динамический водопроводный редуктор давления используется в магистралях, рассчитан на большой расход, имеет фланцевое соединение с трубопроводом. Вам полезно получить сведения, как регулировать редуктор давления воды в системе водоснабжения квартиры, принцип работы статического клапана.

Все квартирные водные предохранители рассчитаны на переменный расход в системе, изменяющейся напор, который нужно стабильно удерживать ниже настроенного максимума понижающего редуктора для воды.

Устройство представляет регулируемый поршень, работающий под действием равновесия сил пружины и давления после клапана. Как работает редуктор давления воды? За счет изменения условного прохода на выходе из клапана изменяется водоток, поддерживая заданный параметр. Если водопровод имеет напор ниже заданного, клапан откроется на весь условный проход трубы.

Регулятор давления воды имеет заводскую настройку на 3 бара.

Если нужны другие значения, как настроить регулятор давления воды? Система поршень – пружина в клапане регулируется прижимным винтом, изменяя силу сопротивления пружины.

Как отрегулировать редуктор давления воды в квартире

Если нужно понизить напор в водопроводе, установочную головку крутят отверткой по часовой стрелке. Один виток рассчитан на изменение сопротивления, соответствующее 0,5 бар.

ВНИМАНИЕ! Регулируют систему при заполненной магистрали, закрытых кранах в квартире, и подключенном в специальное отверстие, манометре.

Устройство редуктора давления воды поршневого типа представляет корпус из цветного металла, нержавеющей стали, с внутренними узлами:

  • поршень
  • пружина;
  • регулировочный винт;
  • уплотнительные прокладки.

Дополнительно линию следует оснастить клапаном сброса воздуха, для предупреждения излишней шумности, манометром и грязевиком.

Как регулировать давление воды в редукторе давления, если системы ГВС и ХВС имеют разные параметры? Чтобы температура в струе держалась стабильно, необходимо на обоих устройствах выставить одинаковый напор по манометру.

Электронные регуляторы

На нынешний момент это самые продвинутые и точные устройства. Они могут работать в режимах до себя и после себя. Их принцип работы следующий:

  1. Датчик на входе и выходе определяет давление воды;
  2. Сигналы от датчиков поступают в управляющее устройство;
  3. Устройство приводит в действие запорный механизм, либо регулирует работу циркуляционного насоса.

Электронные регуляторы давления воды позволяют максимально точно выставить настройки. Благодаря этому они используются в системах, предназначенных для специфических нужд. Но и стоимость их велика.

Правила установки в квартире

  1. Устройство должно устанавливаться после запорной арматуры, обеспечивающей подачу воды в квартиру.
  2. Редуктор необходимо установить до приборов учета (счетчиков), что позволить обезопасить их работу и создаст условия для более точного снятия показаний расхода воды.
  3. Монтаж устройства выполняется на горизонтальном участке трубопровода.
  4. Редуктор давления должен быть расположен строго вертикально, при этом если он оснащен манометром, то манометр располагается вверх. Если модель не оснащена фильтром, то допускается расположение манометра вниз.

[stop]Важно! Нельзя устанавливать регуляторы давления под произвольным углом или на вертикальных участках водопроводной сети.[/stop]

  1. При установке регулятора после счетчиков необходимо выполнить монтаж дополнительных запорных устройств, обеспечивающих удобную эксплуатация прибора.
  2. При наличии возможности необходимо предусмотреть установку дополнительного механического фильтра по очистке воды, устанавливаемого до регулятора давления.

[warning]Важно! При монтаже прибора необходимо выполнить его установку в соответствии с направлением движения потока, указанном на корпусе устройства в виде стрелки-указателя.[/warning]

Типу установки

  • сетевые устройства – используются при подключении сварочного поста от централизованной линии газоснабжения;
  • баллонные модели – используются при индивидуальном подключении рабочего места сварщика;
  • рамповые – устанавливаются на перепускных рампах, при подключении газовых сетей, служащих для централизованного подключения линии газоснабжения.

Типу газовой среды

  • ацетиленовые;
  • кислородные;
  • водородные;
  • метановые;
  • пропаново-бутановые.

Конструкции

  • одноступенчатые;
  • двухступенчатые;
  • с задатчиком;
  • с непроточной пневмокамерой.

Как отрегулировать редуктор давления воды в квартире

В повседневной работе, как правило, наиболее часто приходится использовать баллонные модели газовых редукторов. Для их установки на газовый баллон используются газовые ключи и специальные прокладки, обеспечивающие герметичность соединения.

При подключении сетевых редукторов также используется гаечные ключи и специальная прокладка, с той лишь разницей, что у этой группы регуляторов крепление осуществляется не на баллон, а на вентиль газовой трубы.

Рамповые редукторы, как правило, устанавливаются в газовую магистраль посредством фланцевого соединения с установкой уплотнительных прокладок между фланцами.

При пуске довольно мощных насосов, в водопроводных трубах возникает гидравлический удар, разрушающий приборы учёта потребления воды, магистральные фильтры или приводящий к возникновению протечек и разрывов труб.

Регулятор давления воды (редуктор) в системе водоснабжения, в режиме реального времени обеспечивает постоянное поддержание заданного напора воды, в расположенной после него магистрали водоснабжения.

Редуктор снижает давление воды в системе, до уровня необходимого приборам учёта (счётчикам) для работы, эффективно препятствует резким перепадам давления в системе (гидравлический удар) и предотвращает возможное возникновение кавитации, возникновение и последующие схлопывание пузырьков в жидкости, приводящее к повреждению элементов системы водоснабжения. В бытовом водоснабжении, регулятор способствует понижению потребления воды и снижению довольно неприятного звука (свиста) в водопроводных трубах.

  • По режиму работы при разных температурах — различают редуктора для водопроводных сетей холодного и горячего водоснабжения холодная вода от 0 до 400С, горячая – более 400С.
  • По типу рабочего органа — клапанный или поршневой регулятор.
  • По способу различного крепления к трубам — фланцевые или резьбовые соединения.
  • По способу управления — электронное или механическое.
  • По используемому исполнительному механизму — пружинный или мембранный редуктор.
  • По материалу изготовления внешнего корпуса — для изготовления корпуса регуляторов, производители активно применяют чугун, латунь или сталь.
  • По принципу регулирования давления в системе  водоснабжения:
    • статический способ применяется при неравномерном расходе воды (в домах и квартирах);
    • астатический способ действия когда осуществляется непрерывное регулирование потока воды (применяется в промышленных системах водоснабжения и на магистральных трубопроводах).

Регулятор давления может устанавливаться:

  • В квартире, на входной трубе водоснабжения.
  • На вводной магистрали микрорайона.
  • При вводе водопровода в отдельное здание.

Как отрегулировать редуктор давления воды в квартире

Перед регулятором, следует установить в магистраль фильтр грубой очистки воды. Он успешно предотвратит выход редуктора из строя, вследствие повреждения механическими частицами (песок, ржавчина и т. п.).

 Установка редуктора должна осуществляться при отсутствии потока воды (все вентили потребителей перекрыты).

Водопровод за регулятором, должен состоять из прямого участок трубы, длиной не менее трёх рабочих диаметров трубы.

Для успешного проведения технического обслуживания и замены прибора, перед ним устанавливается запорный вентиль. На время обслуживания регулятора для бесперебойной подачи воды если такое конечно же, требуется делается байпас (обходная труба, соединяющая водопровод перед редуктором и за ним напрямую) что позволит не отключать водоснабжение.

При выборе регулятора главным образом стоит обратить внимание на диапазон регулирования давления, диапазон температур и его пропускную способность. Более полную информацию о технических характеристиках устройства можно найти в паспорте.

Перед приобретением не забудьте ознакомиться с паспортом устройства. Там должна быть указана полная информация о технических характеристиках.

При несоответствии скорости входного потока указанной в паспорте прибора, фактической скорости потока воды из магистрали водопровода, в корпусе регулятора могут образовываться зоны кавитации. Постепенно этот эффект может привести к повреждению устройства и возможному возникновению довольно неприятного шума.

Редуктор давления воды в системе водоснабжения обычно оснащается одной или несколькими противодействующими пружинами, предназначенными для задания необходимого давления, после устройства. Прибор с одной пружиной регулируется в одном сравнительно узком диапазоне, возможное наличие нескольких пружин, позволяет легко изменять широкие диапазоны настройки.

Изготовитель настойчиво рекомендует выбирать диапазон пружины таким образом, чтобы регулирующий винт находился в средней трети своего регулировочного положения.

Типы регуляторов

  • Поршневые — наиболее распространённый тип устройства, имеющий обычно самую довольно низкую стоимость из представленных на потребительском рынке моделей. Принцип его действия основан на изменении сечения трубопровода, путём частичного перекрытия его подпружиненным поршнем. Диапазон регулирования в устройствах этого типа обычно составляет от 1 до 5 атм.

    Основные недостатки этого устройства заключаются в наличии подвижных элементов, которые со временем изнашиваются, в результате чего прибор постепенно выходит из строя. Поршневые регуляторы очень чувствительны к наличию в воде механических примесей, поэтому перед регулятором такого типа обязательно должен устанавливаться фильтр грубой очистки.

    Кроме того, эти редуктора имеют ограничение по максимальной скорости потока воды.

  • Мембранного типа — основным рабочим органом такого устройства является подпружиненная мембрана, находящаяся в герметичной камере и механически связанная с регулирующим клапаном, осуществляющим управление потоком воды.

    Стоимость мембранного редуктора значительно выше, нежели поршневого регулятора, но при этом он более надёжен в эксплуатации и обычно обладает большим диапазоном регулировки выходного давления. Допустимая скорость потока воды у мембранного устройства значительно выше.

  • Электронные регуляторы — подача воды в квартиру производится электрическим насосом малой мощности, непосредственно управляемым электронным регулятором. Электронный блок постоянно отслеживает давление в системе, путём опроса датчиков давления и движения жидкости, после чего определяет необходимость включения насоса.

    Система обеспечивает защиту насоса от включения, при отсутствии воды во входной магистрали. Электронный регулятор состоит из корпуса, крышки электронной платы, датчиков и патрубков для подключения к трубопроводу.

  • Проточные редукторы — корпус устройства представляет собой лабиринт с многочисленными ответвлениями, проходя которые поток воды стремительно теряет свою скорость. Благодаря отсутствию движущихся частей, подобные устройства наиболее долговечны и дешёвы, как большой минус таких регуляторов можно отметить невозможность их регулировки. Однако для оптимальной эксплуатации, перед проточным редуктором требуется установить дополнительный клапан.
Читать далее:  Датчик предотвращения протечки воды своими руками

При приобретении завод изготовитель самостоятельно производит предварительную наладку регулятора, выставляя давление равное 3 бар. В случае если заводская уставка не удовлетворяет параметрам давления в водопроводе, пользователь должен произвести самостоятельную регулировку устройства.

Регулировка механического устройства со встроенным манометром проста, плавно поворачивая регулировочный болт, по показаниям манометра, задают необходимое давление воды оно не должно превышать наименьшее максимально допустимое давление прибора потребителя.

При отсутствии встроенного манометра, его следует установить хотя бы один мнометр после регулятора в идеале манометра должно быть два, до регулятора и после него. Максимальное давление манометра не должно быть меньше максимального давления в водопроводе. Без контроля давления, регулировку невозможно осуществить.

При выборе манометра должен быть запас по давлению не менее 20% , то есть если ваше максимальное давление которое может быть равно 5 бар то манометр должен быть на 6 бар.

В квартире

Принцип работы устройства

  • A – Вход клапана;
  • B – Выход клапана;
  • C – Патрубок к мембранной камере;
  • D – Мембранная камера;
  • E – Пружина;
  • F – Запорный диск.

Работает он следующим образом:

  1. Когда давление воды после запорного диска увеличивается, она наполняет мембранную камеру;
  2. По мере заполнения мембранной камеры, мембрана давит на шток, соединенный с запорным диском;
  3. Диск перекрывает отверстие в клапане и давление после клапана снижается.

При уменьшении давления происходит следующее:

  1. Вода из мембранной камеры по патрубку возвращается в клапан;
  2. Давление в камере уменьшается, пружина оттягивает запорный диск;
  3. Поток воды через отверстие в клапане увеличивается и давление поднимается.
  • A – Вход клапана;
  • B – Выход клапана;
  • C – Патрубок от входа клапана к пилотному регулятору;
  • D – Патрубок от мембранной камеры к выходу клапана;
  • E – Пилотный регулятор;
  • F – Мембранная камера;
  • G – Запорный диск.

Принцип работы регулятора давления воды до себя можно разделить на два этапа: повышение давления и понижение. Когда давление на входе клапана повышается, происходит следующее:

  1. Вода по патрубку из входа в клапан поступает в пилотный регулятор, где давит на пружину;
  2. Пилотный регулятор открывает отверстие между мембранной камерой и патрубком к выходу из клапана;
  3. Вода выходит из мембранной камеры, пружина оттягивает запорный диск;
  4. Давление на входе в клапан понижается.

При понижении давления на входе в клапан происходит следующее:

  1. Вода из пилотного регулятора возвращается по патрубку ко входу в клапан;
  2. Пружина пилотного регулятора разжимается и открывается отверстие между мембранной камерой и патрубком ко входу в клапан;
  3. Мембранная камера наполняется водой и запорный диск перекрывает отверстие;
  4. Давление на входе в клапан повышается.

Вода попадает в первую камеру, из которой переходит во вторую через пропускное отверстие. При повышении давления во второй камере, она толкает поршень, который сжимает пружину. Запорный диск перекрывает проходное отверстие и давление во второй камере понижается.

При понижении напора воды давление в первой камере понижается. Пружина выталкивает поршень и запорный диск. Через пропускное отверстие вода попадает во вторую камеру и давление повышается.

Как отрегулировать редуктор давления воды в квартире

Регулировать силу потока можно перемещая пружину и поршень по второй камере. Для это в таких устройствах есть регулировочный винт. Закручивая его, вы уменьшаете давление на выходе, откручивая – увеличиваете.

При повышении давления входящей воды, она толкает мембрану вверх. Та тянет за собой заслонку и отверстие частично перекрывается. При этом давление выходящего потока уменьшается.

При уменьшении давления входящего потока мембрана опускается вниз, опуская заслонку. Отверстие протока открывается больше и давление на выходе повышается.

Отличительной особенностью автоматических мембранных клапанов является наличие второй пружины на заслонке. Она позволяет более точно регулировать давление. настройка необходимого давления на выходе осуществляется с помощью регулировочного винта.

Для настройки механических регуляторов у них есть регулировочный винт. Иногда он снабжен пластиковой ручкой для удобства (см фото). Для регулировки некоторых моделей вам может понадобиться гаечный ключ или отвертка.

Чтобы увеличить давление после регулятора (и уменьшить до него) отверните винт против часовой стрелки.

Схема подключения реле давления воды к щитку

Чтобы уменьшить давление после регулятора и увеличить до него, поверните винт по часовой стрелке.

В электронных регуляторах все гораздо проще, но настройка зависит от модели. Есть устройства, которые просто перекрывают поток, а есть такие, которые управляют циркуляционным насосом. Для настройки электронного регулятора давления воды лучше воспользоваться инструкцией к прибору.

Большинство регуляторов давления настроены на 3 атмосферы (3,04 бар). Но в каждой системе отопления давление индивидуальное. Оно зависит от особенностей труб, запорной арматуры, отопительных приборов, температуры теплоносителя.

Если у вас нет точных расчетов системы отопления, можно настроить регулятор давления опытным путем. Нормальным считается давление в системе порядка 2-3,5 атм. Но конкретно в вашем случае оно может отличаться.

Чем выше уровень давления, тем медленнее вода или теплоноситель проходят по ней. Соответственно, лучше отдают тепло. если радиаторы отопления, теплые полы или плинтусы плохо обогревают помещение – стоит повысить давление. При этом скорость потока уменьшится, а теплоотдача отопительных приборов увеличится.

Для регулировки скорости подачи воды в систему водоснабжения или к конечному источнику, нужно исходить от потребностей. Например, если вы установили регулятор в частном доме, можете самостоятельно проверить, какое максимальное давление допустимо для вас.

Но при этом не стоит забывать о максимально возможной нагрузке на трубы и фитинги. Если давление в системе будет слишком высоко, повышается риск протечек.

Надеемся, что статья была вам полезна. Не забудьте поделиться ей со своими друзьями!

Какие задачи решает прибор, его технические характеристики

Расположение клемм на корпусе реле давления воды

В зависимости от цикличности работы водопровода редукторы давления используются различного типа действия, так при постоянной работе системы водоснабжения используются регуляторы динамического действия, обеспечивающие постоянство давления при непрерывном потоке протекающей воды.

При неравномерном водопотреблении используются регуляторы, работа которых основана на статическом принципе, то есть прибор постоянно поддерживает заданное значение давления в системе.

Основными элементами, входящими в конструкцию устройства, являются:

  1. Корпус – основа прибора, на котором крепятся все прочие элементы. Корпус оснащен соединительными элементами (фланцами или резьбовым соединением), служащими для установки регулятора в водопроводную сеть.
  2. Поршень или диафрагма – элементы конструкции, обеспечивающие регулировку давления в требуемых параметрах.
  3. Пружина и прижимной болт – служат для создания требуемого прижима элементов устройства в соответствии с заданными параметрами.
  4. Сетчатый фильтр – обеспечивает чистоту поступающей в регулятор водопроводной воды.
  5. Регулятор – устройство, посредством которого задается требуемое значение давления.
  6. Манометр – показывает давление в сети после его регулировки.
  7. Клапан понижения давления – обеспечивает нормальный режим работы прибора вне зависимости от перепадов внешнего давления.
  8. Уплотнители – обеспечивают герметичность конструкции.

В зависимости от конструкции, регуляторы дифференцируются на:

  1. Проточные регуляторы давления воды используются в системах водоснабжения промышленных и сельскохозяйственных объектов. Снижение и регулировка внешнего давления осуществляется путем устройства в конструкции прибора каналов различной конфигурации и формы. Наиболее дешевый вариант изделия.
  2. Поршневого типа – основой конструкции является поршень, прижим которого осуществляет прижимная пружина. Для данного типа регуляторов требуется наличие грубого фильтра очистки, исключающего попадание посторонних веществ в рабочее пространство поршня.
  3. Мембранного типа – в данном типе устройств основным элементом является мембрана, расположенная в герметичной камере. Плотность ее прилегания и создание требуемого давления также регулирует прижимная пружина.

Установка редуктора давления воды в системе водоснабжения обеспечивает регулировку параметров внутренней сети и позволяет решить следующие задачи, это:

  1. Создание давления во внутренних сетях в значениях, соответствующих безопасным условиям эксплуатации бытовых приборов и сантехнических устройств.
  2. Обеспечение потребителей водопроводной водой, вне зависимости от высоты расположения точки подключения над поверхностью земли (многоквартирные высотные дома) путем выравнивания давления на разных высотных отметках.
  3. Снижение уровня шума, образующегося в стояках многоквартирных домов и внутриквартирных сетях, при протекании воды по трубам.
  4. Создание комфортных условий при эксплуатации бытовых приборов и сантехнических устройств, работающих под давлением водопроводной сети.

Пример обвязки реле давления для насоса

Основными техническими характеристиками, определяющими возможность использования того или иного устройства в конкретной водопроводной сети, являются:

  1. Диаметр, определяет место установки прибора.
  2. Наибольшее давление, на которое рассчитана работа устройства.
  3. Пропускная способность, определяет предельные значения регулировки, измеряется в м3/час.
  4. Диапазон значений рабочего давления, в которых редуктор способен выполнять регулировку.
  5. Температурный режим определяет характеристики системы водоснабжения (холодная или горячая вода, система отопления), а также условия эксплуатации прибора.

Достоинства и недостатки регуляторов различных типов

Для того, чтобы выбрать редуктор давления, необходимо ознакомиться с критериями выбора подобных устройств, которые основаны на плюсах и минусах использования того или иного типа приборов.

Проточного типа:

  1. Низкая стоимость.
  2. Инертность к воздействию химических веществ и реагентов, при использовании в сельском хозяйстве (орошение и капельный полив), а также на различных типах производств.

Поршневого типа:

  1. Простота конструкции.
  2. Низкая стоимость.

Мембранного типа:

  1. Более широкий диапазон значений давления, для работы с которыми предназначено устройство.
  2. Лучшие показатели, чем у аналогов, по сглаживанию получаемых результатов в процессе работы устройства.
  3. Способны работать при малом расходе воды в единицу времени.
  4. Неприхотливость и надежность при эксплуатации.
  5. Способность работать с водопроводной водой без дополнительной очистки.
  6. Отсутствие фильтров по очистке воды, увеличивает межремонтный период при обслуживании устройств данного типа.

Проточного типа:

  1. Способен работать только при протекании через устройство определенного количества воды.
  2. Для нормальной работы устройств данного типа необходима установка дополнительного регулятора или клапана на входе устройства.

Поршневого типа:

  1. Вода, поступающая во внутреннее пространство, должна быть очищена от механических примесей.
  2. Данный тип имеет ограничения по силе потока протекающей через устройство воды.

Мембранного типа:

  1. Более высокая стоимость, чем у аналогов.

Назначение регуляторов давления

Приборы способны выполнять одновременно ряд важных функций. Первая из них – предупреждение повышения давления. Практически все бытовые сантехнические приспособления способны работать в режиме до 3 атм. Превышение этого параметра чревато перегрузками для системы водоснабжения дома. Как результат, заметно снижается срок работы функциональных узлов на стиральных и посудомоечных машинах, уменьшается надежность соединительных переходников, прокладок.

В паспорте есть полное описание

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название Предел регулировки давления Заводские настройки Производитель/страна Класс защиты прибора Цена
РДМ-5 Джилекс 1- 4,6 атм 1,4 — 2,8 атм Джилекс/Россия IP 44 13-15$
Italtecnica РМ/5G (м) 1/4″ 1 — 5 атм 1,4 — 2,8 атм Италия IP 44 27-30$
Italtecnica РT/12 (м) 1 — 12 атм 5 — 7 атм Италия IP 44 27-30$
Grundfos (Condor) MDR 5-5 1,5 — 5 атм 2,8 — 4,1 атм Германия IP 54 55-75$
Italtecnica PM53W 1″ 1,5 — 5 атм Италия 7-11 $
Genebre 3781 1/4″ 1 — 4 атм 0,4 — 2,8 атм Испания 7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
