Как соединить металлические трубы без сварки – советы профессионалов

Прежде чем разберем правильную последовательность врезки в трубопровод, определим, в каких случаях разумно будет выполнять такую работу. Врезаться в трубу обычно требуется тогда, когда необходимо организовать дополнительное подключение (к примеру, для посудомоечной или стиральной машины), обустроить отбор от водопровода, установить счетчик учета, заменить неисправную деталь.

Существует несколько способов врезки без сварки. Почему без сварки? Сварка – очень накладная работа во всех отношениях. В первую очередь здесь требуется дорогостоящее сварочное оборудование. Но работа посредством его сложна и трудоемка, сопровождается она искрами и брызгами расплавленного металла. Какой именно из способов врезки без сварки выбрать? Все зависит от конкретных условий работы и последующей эксплуатации изделия. Рассмотрим все варианты:

  • Монтаж коллектора. Способ оптимален для частных домов с достаточным количеством помещений, как жилых, так и подсобных. Компактные коллекторные системы можно монтировать и в городских квартирах. К входу коллекторной системы следует установить водопроводную трубу. Коллектор имеет много выходов, точное число которых зависит от конкретной модели. Трубопровод можно подсоединить к любому из выходов. Для подсоединения шлангов применяются соответствующие переходники;
  • Монтаж тройника. Данный способ врезки применяется тогда, когда необходим единичный отвод. Соединение водопроводных труб раскручивается, затем на это место устанавливается тройник. Трубопровод в этом случае придется расширить или укоротить, нарезав резьбу;
  • Резка водопроводной трубы. Данный способ врезки оптимален тогда, когда трубное соединение в нужной области отсутствует. Выполняется резка посредством болгарки. На рабочую область затем монтируется тройник на концы, на которых предварительно вырезается резьба;
  • Врезка в тонкую водопроводную трубу. В трубопроводе высверливается отверстие необходимого размера. Затем на нем фиксируется уплотнитель из резины и хомут с отводом. Последний устанавливается при помощи стягивающих винтов.

Более подробно о ходе работ вы сможете узнать из специального видео, смонтированного специально для людей, желающих научиться работать с трубопроводом самостоятельно, без привлечения профессионалов.

  • Для начала работы требуется отрезок трубопровода с патрубком с диаметром, тождественным значению диаметра изделия, если бы вы разрезали трубопровод. Из изделия вырезается один лишь патрубок. На торце его сохраняется «полтрубы», которые выполняют функцию закрытия областей врезки. В трубопроводе выполняется отверстие, диаметр которого должен соответствовать размерам патрубка. Полость фланца и отверстие (не доходя до краев на 1 см) покрывается невысыхающим герметиком. Фланец устанавливается на трубе, по краям затягивается хомутами до тех пор, пока герметик не вылезет наружу. Остатки герметика вытираются;
  • Если врезаться необходимо в водопроводную трубу с малым давлением, хомуты можно не использовать. Фланец фиксируется посредством широкой изоленты.
  • Фланец необходимо выполнить своими руками. При этом применяется отрезок трубы с внутренним диаметром, аналогичным диаметру уже установленного трубопровода, в который и требуется врезаться. Только в этом случае обеспечивается нужная степень герметичности за счет уменьшения монтажного зазора;
  • Допустимо использование магазинного тройника с достаточным диаметром. В этом случае с тройника убирается часть трубы без патрубка. Для дальнейшей работы трубопровод разрезается, в рабочей части его выполняется отверстие, затем фиксируется, посредством сварки, патрубок;
  • Оптимально, если фланец к трубопроводу будет приварен. Для этого необходимо проварить его по всему его периметру. Если сварка невозможна, можно применить герметик и хомуты, эпоксидную смолу. Последняя используется в тех случаях, если транспортируются жидкости для технических нужд.

Правильно врезаться в водопроводную систему вам поможет обучающее видео, в котором подробно показано, как выполняется данная работа профессионалами. Видео позволит визуализировать всю информацию на данную тему, что способствует качественному выполнению работы своими руками.

В процессе создания нового или модернизации уже действующего водопровода часто возникает необходимость врезаться в основную трубу. Сегодня такая потребность появляется в случае обустройства какого-либо дополнительного отбора воды, подключения посудомоечной или стиральной машины либо водонагревателя, монтажа приборов учета.

Как правильно выполнить процедуру врезки в магистраль, исключить разнообразные аварийные ситуации и избежать проблем с соответствующими инстанциями? На эти вопросы мы дадим исчерпывающие ответы в нашей статье.

Если вам необходимо врезаться в пластиковую трубу на собственном участке, будет достаточно просто внести изменения в уже готовый план системы водоснабжения, что занимает минимум времени. Совсем другое дело, если вы собираетесь подключиться к централизованным инженерным коммуникациям. Несанкционированное соединение влечет за собой довольно крупные штрафы, поэтому придется сперва получить разрешительную документацию, а уже потом врезаться в водопроводную сеть полностью на законных основаниях.

Все подобные работы должны выполняться предельно аккуратно, так как даже нечаянное повреждение действующей системы водоснабжения, к которой вы подключаетесь или провоцирование серьезной аварии потребуют весьма значительных затрат на штрафы и ремонтные работы. Намереваясь монтировать на трубу отвод от основной магистрали, обязательно изучите вопрос, и соблюдайте осторожность на каждом этапе монтажа.

В зависимости от ваших целей, а также условий выполнения работ и последующей эксплуатации системы, вы можете подобрать один из следующих типов врезки в водопроводную трубу:

  • монтаж в систему водоснабжения коллектора. Это распределительное устройство отлично подходит для частных домов и коттеджей, позволяет значительно снизить нагрузку на сеть, осуществляя подачу воды в каждое из помещений по отдельному трубопроводу;
  • установка на трубу тройника. Довольно популярный тип врезки в водопроводную сеть, который используется для подключения бытовой техники или дополнительного сантехнического оборудования;
  • монтаж на трубу хомута с отводом. Один из самых простых видов врезки, который может применяться лишь при небольшой толщине основной трубы.

Как врезать трубу в трубу: как вварить, врезка, как срезаться в стальную трубу без сварки, вварка в металлическую трубу разного диаметра

Монтаж тройников для бытовой техники или сантехнического оборудования нередко выполняется даже без врезки непосредственно в водопроводную трубу. Для этого достаточно лишь демонтировать смеситель и аккуратно навинтить фитинг между ним и трубопроводом. Если подобные действия выполнить невозможно, придется все же осуществлять врезку, поэтому мы подробно опишем процесс выполнения процедуры.

Подключение отводов, тройников и других фитингов к трубам из полимерных материалов осуществляется в несколько этапов:

  • приобретаем отрезок трубопровода с патрубком, диаметр которого должен соответствовать размерам основной трубы;
  • вырезаем патрубок, сохраняя на нем лишь небольшую часть трубы, которая будет использоваться для перекрытия области врезки;
  • подготавливаем отверстие в трубопроводе, ориентируясь на диаметр патрубка;
  • полость получившегося и патрубка, а также отверстия в водопроводной магистрали покрываем специальным герметиком;
  • монтируем фланец на трубе таким образом, чтобы отверстия в ней и патрубке совпали. После этого используем либо изоленту (если врезка осуществляется в трубопровод низкого давления), либо специальный хомут, чтобы надежно закрепить патрубок.

После этого можно смело подсоединять к получившемуся фланцу любые фитинги, обустраивая дополнительный отбор воды.

Еще более простым способом врезки в пластиковую трубу, который представлен на видео, является обычное ее разрезание на две части в нужном вам участке и врезка между ними тройника или другого фитинга посредством сварки. Однако использование подобного способа возможно только в том случае, если труба, к которой осуществляется подключение, не замурована в стену либо не расположена на слишком малом расстоянии от нее. В подавляющем же большинстве случаев для надежной и качественной врезки используется именно патрубок.

Владельцы при строительстве индивидуального дома, коттеджа или дачного домика, предусматривают возможность обеспечения жилого здания водоснабжением. Самым оптимальным решением будет подключение к уже действующему и находящемуся рядом с домовладением водопроводу.

Обычно магистральный трубопровод проложен по центральным улицам, и для врезки необходимо соответствующее разрешение водоканала и оформление технических документов, так как несанкционированное подключение влечет за собой штрафные санкции. Но если ранее был установлен вентиль, который вышел из строя и его необходимо заменить, или у вас есть разрешение и можно врезаться самостоятельно, то при определенных знаниях и наличии инструмента, подключить водопровод доступно своими руками.

Центральную магистраль водопровода раньше обычно прокладывали стальными или чугунными трубами, диаметром в основном от 50 мм и чуть больше, а в некоторых трубопроводах диаметр достигает до 500 мм, но это редкость. Сегодня многие организации делают новые системы водоснабжения или заменяют старые чугунные и металлические трубы на современные пластиковые аналоги.

Читать далее:  Прокладка газопровода — технология и способы прокладки газопровода к частному дому и квартире

Для проведения воды к жилому помещению своими руками вначале нужно выяснить, какие еще рядом проходят коммуникации, чтобы не нарушить их. Только после этого выкопать яму в месте нахождения магистрали шириной минимально 1х1 метр и глубиной до 1,2 метра. После обнаружения водопроводной трубы можно рыть траншею к точке входа в дом, глубиной более 1 метра, ориентируясь на линию промерзания земляного слоя в вашей местности. Как только траншея готова, нужно переходить к подготовке врезки отвода.

Врезаться в магистральную трубу можно:

  • При помощи водоотводящего накладного хомута.
  • При помощи приваривания патрубка с готовой резьбой с одной стороны.

Врезку можно сделать по направлению вверх или в сторону, под 45 или 90 градусов, зависит это от глубины проложенной водопроводной магистрали.

Хомут применяют, если магистраль находится под давлением или сделана из чугунных и пластиковых труб, которые исключают использование газовой или электрической сварки.

Как врезаться в чугунную, пластиковую или стальную водопроводную трубу под давлением

Осуществить врезку в водопровод можно и без отключения магистрали, но для этого нужны специальные соединительные детали и оборудование

Для того чтобы врезаться в водопроводные трубы как без сварки, так и с ее применением, необходимо получить все требуемые разрешения и документы.

Обратите внимание! Проведение незаконной врезки в трубу влечет за собой административную и материальную ответственность.

Сначала необходимо получение плана участка для выяснения того, проходят ли какие-либо коммуникации под землей. Данная бумага вместе с правоустанавливающими документами (на дом, участок) подается в отделение водоканала. Полученные технические условия на подключение включают:

  • место подключения;
  • диаметр трубопровода;
  • прочие данные, зависящие от цели врезки.

Далее необходимые данные подаются в СЭС и выполняется разработка и регистрация проектно-сметной документации. Выполнение самостоятельной установки приборов учета и врезки в трубу под давлением строго запрещено. Для выполнения подобных работ необходимо обращаться к специалистам.

Также следует помнить, что врезка запрещена в обход приборов учета, в магистральную сеть большого диаметра, которая питает дом, в трубопровод без наличия подключения к центральной канализационной системе, в водопровод любых диаметров, если не получены разрешения на какой-либо вид работ.

Работы по разработке проекта, подготовке материалов и проведению врезки лучше доверить соответствующей службе

Выбор способа, как врезаться в водопроводную трубу, зависит от ее материала. Современные системы построены на пластиковых, металлических, металлопластиковых и, реже, на чугунных трубах. Для врезки необходимо получение отверстия. Понятно, что при выполнении процесса под давлением, из трубы пойдет вода. Поэтому для работы используются специальные хомуты, конструкция которых зависит от материала труб.

Существуют два наиболее общих правила, которые необходимо выполнять при врезке:

  1. Равенство внутреннего диаметра врезаемой трубы и диаметра сверла.
  2. Врезаемая труба должна иметь меньший диаметр, чем та, в которой проделывается отверстие.

Как врезать трубу в трубу: как вварить, врезка, как срезаться в стальную трубу без сварки, вварка в металлическую трубу разного диаметра

Процесс врезки в трубопровод зависит от вида водопровода. Наиболее распространенными технологиями являются сварка и применение хомутов. Хомуты необходимы в таких случаях, как врезка под давлением в водопроводную трубу или при отсутствии возможности разреза магистрали. Работы на магистралях с трубами из полиэтилена исключают использование газо- и электросварки.

При использовании сварки к трубе приваривается дополнительная муфта или резьба, а на эти соединительные элементы насаживается корневой кран. При этом водопровод должен быть отключен и вода спущена.

Сварочные работы применяются только при соединении с металлическим трубопроводом

Основной инструмент, который потребуется для работы – специальный механизм для сверления водопроводных труб под давлением. Данный метод является достаточно производительным и оперативным, если выдерживать правила техники безопасности и соблюдать все технологические этапы.

Сначала удаляется изоляция и зачищается поверхность трубы. Далее, производится установка фланца с выводом на подающую трубу и его фиксация с помощью хомута. К задвижке, которая подсоединяется к фланцу, монтируется механизм для сверления.

Обратите внимание! Если водопровод стальной, то установка аппарата для сверления производится не на хомут, а на приваренный патрубок.

После процесса приваривания шов проверяется на существование дефектов. При необходимости он может быть снова подварен.

Отверстие высверливают через приваренный патрубок специальным сверлом

Хомуты бывают различной конструкции и конфигурации. Наиболее востребованными являются:

  • хомут-обойма;
  • седловой хомут;
  • засверловочный хомут;
  • электросварной хомут-седелка.

Как врезать трубу в трубу: как вварить, врезка, как срезаться в стальную трубу без сварки, вварка в металлическую трубу разного диаметра

Применение хомута-обоймы возможно для врезки в магистраль водопровода, которая находится не под давлением. Конструктивно он состоит из пары деталей, причем одна из них имеет резьбовой отвод. Хомут зажимается болтами и может быть изготовлен из пластика либо металла.

Для врезки под давлением в трубу из металла, асбестоцемента или пластика применяется седловой хомут. На трубопровод он крепится с помощью кронштейна. Зачастую такой хомут выполнен из металла и имеет запирающую пластину либо специальный механизм.

Засверловочный хомут служит для врезки в трубу, находящуюся под давлением. В дополнение к нему могут идти насадки, а также поворотные разъемы. Для установки хомута на стальную, чугунную и пластиковую трубу требуется специальное оборудование.

Конструкция засверловочного хомута включает поворотно-затворный механизм. Впоследствии он применим в качестве запорной или регулировочной арматуры.

Хомут для врезки выбирается в зависимости от назначения отвода и материала магистральной трубы

Хомут-седелка используется для врезки в пластиковый трубопровод. В конструкцию входит фреза для получения отверстия и нагревательная спираль. Корпус такого хомута выполняется из специального пластика и для его установки требуется дополнительное оборудование.

Отвод от магистрального трубопровода под давлением реализуется в 3 этапа:

  1. Земляные работы.
  2. Процесс врезки.
  3. Выполнение отвода водоснабжения.

На этапе земляных работ роется котлован габаритами 1,5 х 1,5 метра. Его дно опускается на полметра ниже трубы. Рыть можно сначала экскаватором (до металлической или полимерной ленты, уложенной над трубой на расстоянии 300-500 мм), потом – лопатами. Если точка врезки находится в колодце – этот этап исключается.

При помощи отверстия в седелке или разборном хомуте осуществляется прокол тела арматуры. Подобный элемент сопряжения похож на тройник. На боковой отвод накручивается запорный вентиль, который после прокола перекрывает поток воды.

Для монтажа на пластиковые трубы можно использовать ординарные седловые хомуты или седелки-обоймы.

Обратите внимание! Оптимальным вариантом седелки для труб из полимера – электросварной разборной хомут. Разбираясь на 2 части, он устанавливается над местом врезки и спаивается с телом трубы при помощи сварочного аппарата. Таким образом получается высокопрочное и герметичное соединение.

Если необходима врезка в подземные коммуникации, то для начала нужно выкопать яму в месте, где расположен трубопровод

Для упрощения эксплуатации отвода над местом врезки стоится колодец (кессон). Его обустройство начинается с углубления котлована на 50-70 см. Места отобранного грунта заполняются гравийной подушкой толщиной 20 см. По гравию раскатывается рубероид и заливается бетонная плита толщиной 10 см, которая укрепляется решеткой из арматуры.

как вварить трубу в трубу

Для достижения бетоном прочности до 70% необходимо 3-4 дня. После этого над плитой строится шахта из блоков. При этом ее горловина поднимается на нулевой уровень. Форма шахты может быть квадратной либо круглой.

На горловину шахты укладывается литая плита с отверстием круглой формы для люка. На заключительном этапе обмазочным составом обустраивается вертикальная изоляция наружной поверхности шахты, и котлован засыпается отобранным грунтом.

Строительство колодца требует большое количество времени и затрат. По этой причине лучше проводить врезку в кессон водопровода, чем выполнять отвод от подземной части магистрали.

В месте врезки в водопроводную магистраль устраивается колодец для доступа к соединению

https://www.youtube.com/watch?v=k2xmkQPdGCQ

Для врезки в металлический трубопровод используется седельный хомут со сверлением. Существует несколько его разновидностей. Перед установкой прибора на трубу, она тщательно очищается от ржавчины и загрязнений (если такие есть). Кроме нижней части в виде полукруга, в верхней части хомут имеет запорный клапан с отверстием, предназначенным для сверления и непосредственно сверло. При размещении на трубе части скрепляются между собой болтами.

Обратите внимание! Для обеспечения плотного прилегания к поверхности водопровода имеются уплотнительные резинки.

После закрепления хомута просверливается отверстие и закрывается заглушкой при помощи специального винта. Подобный хомут может быть использован в качестве запорной арматуры. Также можно взять хомут с уже вкрученным вентилем. После готовности отверстия сверло вытаскивается и вентиль перекрывается. Далее выполняются другие необходимые монтажные работы.

К металлическому хомуту может крепиться специальный станок, состоящий из ручки с трещоткой, блокировочного болта, вала со сверлом на его конце и промывочного крана. Все элементы заключены в корпус из металла, который с помощью уплотнительных резинок крепится к хомуту. Благодаря наличию направляющей муфты, можно сверлить в определенном направлении. Так выполняется врезка в водопроводную чугунную или металлическую трубу.

Читать далее:  Автономное электричество для частного дома своими руками

Как врезать трубу в трубу: как вварить, врезка, как срезаться в стальную трубу без сварки, вварка в металлическую трубу разного диаметра

Перед проведением работ по врезке в металлический водопровод трубу необходимо зачистить от ржавчины

Для того, чтобы просверлить чугунную трубу под давлением, используются хомуты, имеющие специальную конструкцию и биметаллические коронки. При выполнении работ необходимо учитывать такие моменты:

  • чугун хрупкий, поэтому работы следует проводить с легким нажатием;
  • перед началом сверления поверхность трубы очищается от слоя, который нанесен для предотвращения коррозии;
  • недопустим перегрев коронки;
  • работы проводятся на малых оборотах.

После удаления уплотненной прослойки на точку врезки монтируется разборная седелка. Место контакта уплотняется резиновыми накладками. Труба просверливается твердосплавной коронкой, которую потребуется менять минимум 3-4 раза в процессе врезки.

Порядок действий по врезке в чугунную трубу водопровода такой:

  • раскопать трубу, очистить ее от ржавчины в месте врезания;
  • срезать болгаркой верхний слой каленого чугуна;
  • смонтировать разборную седелку, для герметизации стыка между арматурой и хомутом положить резиновый уплотнитель;
  • прикрепить запорный вентиль к фланцевому отводу, через который будет вводиться коронка (режущий инструмент);
  • просверлить чугунную трубу, охлаждая место реза;
  • извлечь коронку из вентиля и перекрыть поток воды.

В сантехнической, да и бытовой практике часто бывают случаи, когда необходимо подключиться к трубе, сделать отвод воды. Скажем, для подключения стиральной машинки. Для это обычно тянут водопроводную трубу или шланг к разводному коллектору, либо пилят трубу и устанавливают тройник.В старых советский домах трубы настолько неудобно и неуклюже положены, что подключиться к ним — это равносильно тому, что придется перебирать всю систему заново.Но выход есть! Можно сделать врезку хомутом в любую близ расположенную магистраль. Итак, подробнее…Что понадобится?

  • Водоотвод (врезка) — 1 шт.

Её можно купить в сантехнических магазинах, но перед этим, обязательно уточните какая у вас труба, к которой будет выполняться подключение. Я взял на 1/2 дюйма.Вот как она выглядит:Теперь непосредственно переходим к подключению. Первым делом перекрываем стояк и сливаем воду.Затем сверлим отверстие сверлом по металлу. Диаметр отверстия должен быть равен или меньше диаметра врезки.Далее наждачной бумагой зашкуриваем место одевания хомута. Поверхность должна быть ровной, без старой краски и ржавчины. Одеваем хомут-врезку, перед этим установим герметичную прокладку идущую в комплекте с врезкой.Далее аккуратно закручиваем 4 болта врезки. Закручивать нужно аккуратно, попеременно, лучше крест накрест. Это нужно для того чтобы прокладка лучше села, а сам хомут не перекосило. Врезка готова. Подключаем к ней нужный шланг.Включаем и проверяем герметичность. Для этого рекомендую использовать бумажную салфетку или туалетную бумагу, потому что на ней сразу видны капли, а рука всего этого может просто не почувствовать.Также после врезки не лишним будет установить кран перед подключением шланга.В общем, такая врезка выручит вас, казалось бы в самых безвыходных ситуациях.Подключение можно использовать как на холодную, так и на горячую воду. К тому же это очень быстрый способ и порой единственно возможный.

Как врезаться в пластиковую водопроводную трубу под давлением, без сварки и своими руками

Для врезки в канализацию обычно используется разветвляющий тройник. Алгоритм работы не зависит от того, какой материал был изначально выбран для создания системы.

Для реализации разрезного метода потребуется такой набор инструментов и материалов:

  • Ножовка;
  • Разветвляющий тройник;
  • Патрубок-компенсатор;
  • Герметик;
  • Заглушка на трубу (требуется в том случае, если труба не будет подключаться к системе сразу).

В случае с металлическим стояком процесс монтажа будет выглядеть следующим образом:

  • Сначала точно измеряется высота переходника, после чего необходимо в соответствии с полученным результатом сделать разметку на стояке;
  • Размеченный отрезок трубы вырезается ножовкой, а на освобожденное место должен устанавливаться тройник;
  • Дальше работа зависит от того, из чего сделан стояк: для металлического потребуется установка разветвителя при помощи сварки, а в случае с пластиковым стояком потребуется смонтировать подходящие раструбы, и только после этого собирать конструкцию.

При необходимости врезка трубы в трубу может осуществляться и без разреза. Для работы потребуется переходник, при помощи которого выполняется врезка трубы в трубу разного диаметра.

Врезка в стальную трубу без сварки выполняется по следующему алгоритму:

  • Сначала нужно договориться с жильцами верхних этажей о том, чтобы в это время никто не пользовался сантехническими приборами;
  • В трубе высверливается отверстие, диаметр которого должен соответствовать диаметру подключаемого переходника;
  • Установленный переходник фиксируется при помощи болтов и гаек.

Такой способ врезки не очень хорош: зачистить полученные заусеницы и шероховатости не получится, поэтому при использовании канализации все эти элементы будут буквально притягивать к себе различный мусор. Чтобы хотя бы отчасти компенсировать этот фактор, нужно при работе проявлять чудеса аккуратности. Если поразмышлять на тему того, как врезаться в трубу без сварки, в голову может прийти мысль отказаться от такой затеи.

vrezka-v-truby-01

Способов подключения труб к основной магистрали без задействования сварки существует несколько. Одни из них относят к числу неразъемных, разобрать которые без разрушения трубопровода практически невозможно. Другие представляют собой разъемные сочленения, которые без особого труда демонтируются, а в случае необходимости и собираются повторно.

Выбор варианта зависит от того, из какого материала произведена труба.

Соединить трубы без сварки, не имея при этом особых навыков – посильная задача даже для начинающего мастера; нужно лишь строго соблюдать инструкцию монтажа

Весь трубный прокат делится на две основные группы:

  • жесткий – трубы, выполненные из чугуна, меди и стали;
  • гибкий – изделия выполнены из полимерных материалов (полипропилена, металлопластика, полиэтилена).

В основе такого разделения лежит необходимость задействования большей площади зацепления в момент соединения деталей полимерных конструкций. Для сравнения: врезку труб из металла можно выполнить в ограниченных условиях, задействуя минимальную площадь зацепления состыковываемых деталей.

Самый доступный способ сочленения профильных труб – посредством установки крепежных хомутов. С помощью этих нехитрых приспособлений удобно собирать любые типы малогабаритных металлоконструкций, возводя навесы и стеллажи, теплицы и ограждения, козырьки и модульные перегородки.

Применение крепежных хомутов дает возможность обеспечивать соединение элементов трубопровода, стабильность и прочность которого не уступает сварному

Неоспоримым преимуществом задействования крепежей является удобство монтажа и возможность разбирать собранную конструкцию неограниченное число раз.

Для воплощения этого способа потребуется всего три составляющие:

  1. Нарезанный в размер трубный прокат.
  2. Необходимое количество крепежных хомутов.
  3. Гаечный ключ.

Хомуты-крабы могут представлять собой «Х», «Г» и «Т»-образные элементы, с помощью которых удобно состыковывать прямые участки труб, угловые конструкции и одновременно в пределах одного узла соединять до четырех сегментов. В собранном виде они имеют форму квадрата или прямоугольника, стороны которого плотно обхватывают состыковываемые части металлических труб.

Изготавливаются хомуты-крабы из оцинкованного или окрашенного порошковой краской листового металла, имеющего толщину в 1,5 мм

Крепеж крабами не должен вызвать особых сложностей. Вставить нарезанные трубы в хомут и зафиксировать прижимные палки посредством затягивания болтов на системе под силу любому желающему. Но применять этот способ можно только для профильных труб сечением не более 20 х 20 мм, 20 х 40 мм и 40 х 40 мм. К тому же состыковку элементов можно производить только под прямым углом.

Соединить квадратные трубы без сварки можно и путем установки фитингов заданного профиля.

Для состыковки и врезки труб используют муфту-переходник, диаметр которой на одну единицу больше, чем сечение состыковываемых элементов конструкции

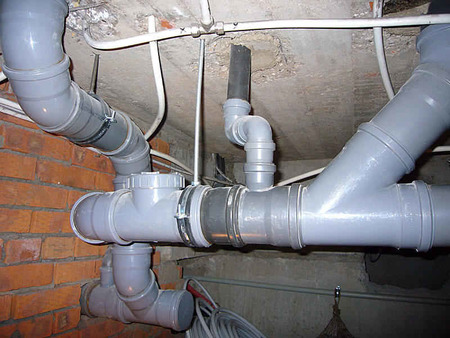

vrezka-v-truby-02

Крепежи в виде фитингов бывают нескольких видов:

  • Муфты – в местах стыковки на прямых участках.
  • Крестовины и тройники – для установки в местах разветвлений;
  • Колена и повороты – при необходимости изменения направления трубопровода.

С помощью фитингов можно получить неподвижный крепеж, единственным уязвимым местом которого является только подверженность коррозии, которая характерна для заведенных в него торцов состыковываемых элементов . Такая ситуация возникает в результате скопления внутри крепежа конденсата, при условии, что металлические трубы не обработаны антикоррозионным составом.

Выбор оптимального способа врезки зависит от типа устанавливаемых труб и условий их эксплуатации. Подключение можно выполнить под углом в 90 и 45 градусов, расположив их по направлению вертикально вверх или в сторону.

Посредством резьбового соединения собирают безнапорные системы, к примеру, системы водоотведения из стали и чугуна или дымоходы из нержавейки.

Соединения на резьбе устраивают только на участках трубопровода, где есть возможность контролировать надежность состыковки, а в случае надобности не составит труда подтянуть его

Читать далее:  Водосливные системы для кровли виды разбор типовых элементов расчет и правила монтажа

В большинстве случаев трубная резьба накатывается на специальном оборудовании. Но при желании эту процедуру можно произвести вручную с помощью режущего инструмента, оснащенного зубцами – плашки. Для этого отрезают заготовку заданной длины, делая запас на припуск для резьбовой части.

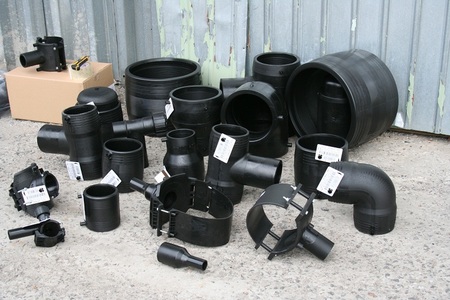

vrezka-v-truby-03

Работу выполняют в такой последовательности:

  1. В слесарных тисках укрепляют отрезки труб, исключая тем самым риск прокручивания заготовок.
  2. Чтобы облегчить фиксацию плашки, с наружной части заготовок под углом в 45° снимают фаску.
  3. На зачищенный конец трубы осторожно наживляют плашку, внимательно следя за тем, чтобы не допустить перекоса. В случае обнаружения такового на первых же кругах плашку необходимо снять, заготовку обстучать, а процедуру начать по новой.
  4. Наживленную плашку постепенно накручивают на трубу. После нескольких витков нужно с помощью уровня проверить правильность нарезки.
  5. Выполнив трубную нарезку на необходимую длину, снимают инструмент путем проворачивания его в обратном направлении по готовой резьбе.

Если инструмент в какой-то момент перестал проворачиваться, нужно сделать один оборот в противоположном направлении и удалить с резьбы застрявший кусок стружки, затем продолжить работу. Чтобы упростить работу по созданию соединения на резьбе, торцы заготовок и режущий инструмент рекомендуется смазать машинным маслом.

Резьбовое соединение нуждается в уплотнении, роль которого может выполнить сантехническая подмотка с использованием льняных волокон или ФУМ-ленты

В случае, если приходится производить нарезку в условиях, когда труба близко расположена к стене, довольно сложно осуществить полный оборот инструментом вокруг трубы. Облегчить задачу поможет задействование плашкодержателей. Они оснащены храповыми механизмами.

Прежде чем закручивать резьбовое соединение, важно убедиться, нет ли на торцах труб осевшей стружки или заусениц. Закручивание резьбы следует выполнять с некоторым усилием.

Этот способ соединения выбирают для создания разъемного соединения труб в тех случаях, когда необходимо состыковать элементы без сварки и без резьбы. Фланцы представляют собой плоские кольца с соединительными выступами или без них, в которых предусмотрены отверстия для шпилек и болтов.

Для создания такого соединения применяют фитинг, именуемый фланцем, который имеет усеченный конус в торцевой части и оснащен резиновой прокладкой

Последовательность сборки узла с фланцевым соединением:

  1. В месте предполагаемой врезки делают срез трубы, выдерживая прямой угол. Фаску на конце трубы делать нет необходимости, достаточно лишь создать максимально ровную линию реза.
  2. На зачищенный от заусениц срез надевают фланец.
  3. Для герметичности соединения вставляют резиновую прокладку таким образом, чтобы она выступала за линию среза на 10 мм.
  4. На прокладку надвигают фланец. Его соединяют с ответной частью, установленной на торец второй состыковываемой трубы, и фиксируют посредством прикручивания болтов.

При закручивании болтов соединительных фланцев важно не перетянуть с тем, чтобы не повредить хрупкие элементы узла.

При состыковке элементов узла надетый на трубу фланец совмещают со второй ответной частью крепежа и скрепляют с помощью прижимных болтов

Стягивание нужно осуществлять равномерно, аккуратно заворачивая резьбу крепежа по всей окружности. Гайки ответных частей фланца лучше закручивать не последовательно, а попарно. Для этого рекомендуется закручивать диаметрально расположенные друг против друга крепежи.

Для получения герметичного соединения как безнапорных, так и напорных трубопроводов применяют обжимную арматуру. Цанги или компрессионные фитинги оснащаются обжимными кольцами, которые в процессе монтажа «намертво» прессуются.

Муфты представляют собой разновидность фитингов, которые применяются для того, чтобы наращивать прямые сегменты трубопровода. Они эффективны при сборке прямолинейной системы в доме

Муфты удобно применять для сочленения труб, имеющих различный диаметр и выполненных из разных типов материалов. Они идеально подходят при необходимости подключения пластиковых труб к металлическим.

Врезку в трубу с использованием муфты выполняют в такой последовательности:

  • Торцы подлежащих соединению труб обрезают строго под прямым углом.
  • К месту стыка прикладывают муфту, размещая ее таким образом, чтобы центральная часть устройства располагалась строго по линии соединения.
  • На трубах делают отметки, обозначающие правильное положение фитинга.
  • Концы труб и внутреннюю полость муфты обрабатывают жидким герметиком.
  • В муфту последовательно заглубляют торец первой и второй трубы. Обе заготовки выравнивают строго по оси.
  • При надевании самого фитинга ориентируются на предварительно нанесенную разметку.

Системы водоснабжения

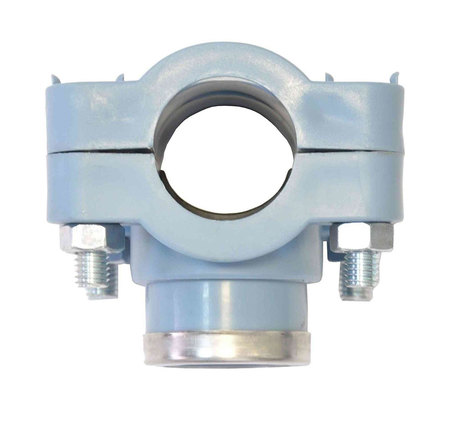

Функциональное предназначение седелки, это обеспечение второстепенного уровня ответвления.  Такая технология врезки в трубу водопровода без сварки используется также для системы газопроводной конструкции и канализации. Образно говоря, по своей технологической сути, это универсальный фитинговый компресс, который имеет 2 детали — хомут и специальную технологическую накладку.

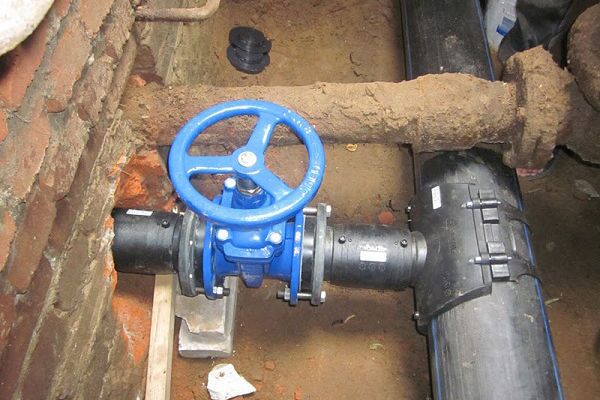

Использование седелки для врезки в трубу

Использование седелки для врезки в трубу

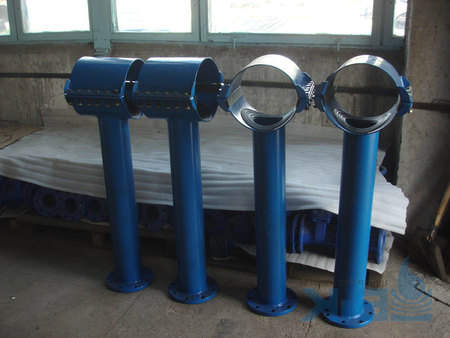

vrezka-v-truby-04

В целом приспособление для водопроводной системы седелка, это универсальное устройство, которое имеет различные габаритные диаметры и габаритные значения, в зависимости от используемого диаметра конструкции изделия.  Таким образом, в продаже можно найти различные варианте седелки, например, исключительно для ПВХ или полиэтиленового материала или для всех категорий труб одновременно.

Врезка в трубу канализации может потребоваться при монтаже системы с нуля или в том случае, если необходимо добавить несколько сантехнических приборов, требующих канализационного отвода.

Есть два принципиально разных способа врезки в канализацию, для одного из которых требуется разрезать трубу, а во втором можно обойтись без такого вмешательства (прочитайте: «Как сделать врезку в канализационную трубу – проверенные способы от мастера»). В любом случае, перед работой нужно знать, как врезаться в металлическую трубу без сварки и с ней, чтобы подобрать оптимальный вариант.

Врезка в водопроводную трубу требуется в нескольких случаях:

  • При соединении домашней сети с внешними коммуникациями;
  • При установке счетчиков;
  • При необходимости подключения различных бытовых приборов.

Для того, чтобы врезаться в магистральный водопровод, проходящий возле дома, необходимо получить провести несколько исследований, получить массу разрешений и согласовать все действия с соответствующими органами (прочитайте: «Как выполняется врезка в трубу водопровода – варианты для разных материалов»).

А вот создать несколько дополнительных линий водоснабжения в доме или квартире, к которым уже подведена вода, можно и своими руками. Естественно, точка врезки должна находиться за счетчиком, если он имеется. Зачастую при прокладке водопровода используются пластиковые трубы, имеющие немало достоинств.

Вварка трубы в трубу пластиковой магистрали выполняется просто:

  • Первым делом нужно остановить подачу воды в систему;
  • Точки врезки разрезаются при помощи болгарки или трубореза;
  • В вырезанный участок монтируется тройник;
  • К тройнику крепится вентиль, обеспечивающий контроль уровня подачи воды;
  • После установки всех элементов вода запускается обратно в систему, после чего водоснабжением можно полноценно пользоваться.

Тройник устанавливается в трубу двумя методами:

  1. Монтаж по схеме установки стандартной электромонтажной муфты. Стыки конструкции предварительно обрабатываются при помощи сварки.
  2. Монтаж при помощи цанговых креплений и пресс-фитингов.

Заключение

Врезка в трубу – это простой, но порой очень нужный процесс, который без проблем выполняется самостоятельно. Перед работой необходимо подготовить все материалы с инструментами и тщательно разобраться в том, как вварить трубу в трубу.

Как врезаться в чугунную, пластиковую или стальную водопроводную трубу под давлением

Врезка в пластиковый стояк осуществляется так же, как и в предыдущем случае, но имеет ряд нюансов:

  • Сначала нужно узнать габариты компенсатора, после чего их стояка вырезается часть соответствующего размера;
  • Разрезанные края стояка перед дальнейшей работой нужно зачистить, чтобы избежать проблем, связанных с отсутствием герметичности;
  • Верхняя часть разреза обрабатывается герметиком, после чего на конструкцию надевается патрубок;
  • Следом при помощи герметика обрабатывается и нижняя сторона разреза, после чего можно фиксировать тройник;
  • Узкая сторона компенсатора тоже намазывается герметиком и вставляется в тройник так, чтобы полученное соединение было достаточно плотным;
  • Последний шаг – установка заглушки или окончательный сбор канализационной системы.

Как можно заключить из всего сказанного выше, особой разницы между монтажом металлических и пластиковых труб нет. Небольшие отличия заметны только в сложности разреза материала и способе соединения – например, металлические стояки могут фиксироваться сваркой или болтами.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
