Как правильно установить газгольдер на дачном участке.

Автономное отопление частного дома сжиженным газом из газгольдера является достаточно экономичным, безопасным и надежным решением, особенно при отсутствии центрального газоснабжения. При решении использовать этот вид отопления, от хозяина частного загородного дома потребуется принять несколько важных решений, относительно следующих моментов:

  • Экономичность газгольдера по сравнению с электричеством и другими видами топлива.
  • Необходимый объем резервуара.
  • Тип емкости.
  • Стоимость монтажа и т.д.

От правильных ответов на эти вопросы, зависит производительность и эффективность станции.

Так как рассчитать потребность газа для индивидуального дома из газгольдера в каждом конкретном случае практически невозможно, для примера, можно провести расчеты для дома в 200 м². Делается это следующим образом:

  • Средний расход газа в месяц, составит около 3,3 л на каждый м².
  • В течение отопительного сезона (6 мес.) потребуется потратить 20 л. топлива на каждый м².
  • Общие расходы составят 4000 л.
  • Стоимость за 1 л, колеблется от 12 до 15 руб/л.
  • За отопительный сезон придется потратить 60000 руб., или 10000 руб/мес.

Расход газа из газгольдера на отопление дома зависит от количества приборов, работающих от этого топлива (колонок, печек и т.д.), а также

Подбор газгольдера для коттеджа необходимо начать с выбора подходящего объема резервуара. При этом следует учитывать определенные особенности установки. Для отопления дома в 200 м², требуется 4000 л.

Объем установки выбирается в зависимости от конфигурации.

  • Объем горизонтального газгольдера должен быть больше на 15-20% от минимально необходимого количества топлива, для обеспечения достаточной производительности, после того как количество топлива сократится на ⅔.
  • Объем вертикального хранилища подбирается с небольшим запасом, приблизительно в 10%. Особенности конструкции позволяют поддерживать стабильное давление до полного опустошения резервуара.

Точные расчеты о необходимом объеме станции должна сделать организация, занимающаяся монтажом газгольдерных систем отопления.

Расстояние от газгольдера до жилого дома тип расположения на участке

Для установки газгольдера на небольшой даче, лучше выбрать мобильную или вертикальную станцию. Как правило, нет необходимости устанавливать горизонтальный резервуар для домов меньше 100 м². Вертикальные газгольдеры менее производительные, но поддерживают стабильное давление в системе газоснабжения.

В домах, начиная от 150 м², предпочтительнее ставить станции горизонтального типа. Они способны, при необходимости, обеспечить достаточным количеством газа сразу несколько зданий одновременно.

Помимо технических характеристик, следует учитывать особенности проектировки участка: площадь и конфигурацию придомовой территории. Так как минимальное расстояние от газгольдера до жилого дома составляет не менее 10 м, иногда технические условия не позволяют установить горизонтальное хранилище, даже если в этом есть необходимость.

В последнем случае автономную газификацию СУГ выполняют с помощью двух вертикальных емкостей, подсоединенных к одному редуктору.

Полная стоимость работ по подключению и вводу газа от газгольдера в дом, зависит от подрядчика, себестоимости строительных материалов и региона, где планируется осуществлять строительство.

Для подсчета стоимости монтажа потребуется высчитать следующее:

  1. Стоимость газгольдера для частного дома.
  2. Подготовительные работы.
  3. Монтаж и подключение.

Себестоимость станции без комплектующих составит от 100-190 тыс. руб. Установка газгольдера на даче «под ключ», обойдется в пределах 300000 руб. (включая резервуар).

Дополнительные расходы связаны с анодно-катодной защитой ёмкости от коррозии. Затраты окупаются за счет увеличения срока службы изделия в несколько раз.

Слабым местом всех газгольдеров является их корпус, на который оказывается постоянное давление. В некоторых современных газообеспечивающих станциях большой производительности, создается внутреннее напряжение равное 18 атм.

Срок службы газгольдера напрямую зависит от способности корпуса сохранять герметичность. Если учесть, что на металл оказывается негативное влияние окружающей среды, ёмкости для газа, бывшие в употреблении, крайне ненадежны при повторной установке.

В качестве очевидных минусов приобретения б/у газгольдера является следующее:

  • Невозможность монтажа в соответствии с требованиями безопасности.
  • Высокая вероятность неисправности.
  • Небольшой срок службы.

Сравнительно недавно появилась услуга по сдаче газгольдера в аренду. Это позволило использовать станцию в тех случаях, когда здание планируется отапливать недолгое время.

Расстояние от газгольдера до жилого дома тип расположения на участке

При покупке б/у станции можно заказать диагностику газгольдерного оборудования. Эта услуга позволит с точностью определить состояние емкости и укажет на возможные неисправности.

Правила безопасности эксплуатации станций для хранения жидкого газа, позволяют использовать газгольдеры и устанавливать их на частном участке, при условии соблюдения рекомендаций ПБ. В частности, оговаривается следующее:

  • В системе должно отсутствовать повышенное давление газа и возможность попадания кислорода.
  • Оборудование должно быть заземлено. При попадании молнии в резервуар или появлении статического электричества, удастся избежать взрыва.
  • Наличие исправных датчиков, сигнализирующих о наличии утечки газа.

Благодаря соблюдению этих инструкций, опасность взрыва газгольдера сводится практически к нулю.

Расположение емкости для хранения сжиженного газа располагают с учетом нескольких важных факторов.

  • Свободный подъезд к емкости – резервуар необходимо заправлять 1-2 раза в год. Автотранспорт должен иметь свободный подъезд к резервуару. При этом горизонтальный газгольдер располагают таким образом, чтобы конструкция не проходила под дорогой и не испытывала нагрузки.
  • Требования пожарной безопасности. Емкость для хранения размещают таким образом, чтобы до зданий оставалось, по крайней мере 10 метров. Трубопровод укладывается в грунте и выходит либо в подвальное помещение, либо при отсутствии такого, непосредственно перед зданием.
  • Требования по размещению газгольдера от соседнего земельного участка. ПБ предписывает соблюдать нормативное расстояние от соседнего дома в 20 м (объем от 20-50 м³), или в 10 м (не более 10 м³).
  • Расстояние до трассы должно составлять не менее 5 м.

Были разработаны нормы и порядки, подробно описывающие требования к установке газгольдеров, а также подающего газопровода. Соблюдение правил необходимо для безопасной эксплуатации устройства.

  • Регистрация. Регистрировать газгольдер в Ростехнадзоре требуется только в том случае, если установка не имеет сертификации и отсутствуют разрешения на эксплуатацию. При приобретении заводского оборудования, к нему предоставляется пакет необходимых документов, поэтому необходимости в дополнительной регистрации нет. Для установки нужны документы о сертификации и разрешение на эксплуатацию.
  • Расположение. СНИП на установку газгольдера на участке требует соблюдения следующих указаний. Верхняя точка резервуара не должна быть выше 60 см от поверхности грунта. Устанавливаться емкость должна на специальные лапы, находящиеся на корпусе.
  • После монтажа необходимо обеспечить визуальную доступность к табличке с заводским номером и серией резервуара.
  • Если на участке в грунте велика вероятность «хождения токов» и статического электричества, необходимо выполнить защиту стальной конструкции резервуара от коррозии с помощью специальной защиты.
  • Нормативы и правила установки вертикального газгольдера требуют углубить большую часть емкости ниже уровня промерзания грунта.

Расположить газгольдер на участке относительно дома лучше вдалеке от транспортного подъезда и пешеходных дорожек, со стороны помещения, в котором находится котел.

Согласно действующему законодательству, получать разрешение Ростехнадзора на установку газгольдера не требуется. Ростехнадзор регистрирует исключительно промышленные установки, мощностью свыше 10 м³. Собственник участка даже не должен ставить в известность соседей об установке газгольдера, конечно при условии, что строительство не будет проходить по их земельной территории.

Чтобы избежать дальнейших недоразумений, рекомендуется иметь следующий пакет документов:

  1. Сертификат качества.
  2. Разрешение на эксплуатацию.

Расстояние от газгольдера до жилого дома тип расположения на участке

Преимущества приобретения газгольдера «под ключ» заключаются в том, что организация, берущая на себя ответственность за установку, при необходимости собирает всю необходимую документацию и впоследствии продолжает обслуживать станцию и заправлять ее.

СНиП определяет последовательность монтажа газгольдера и системы газоснабжения частного дома. Подробно описываются нормы относительно фундамента, подведения газовой трубы от емкости в дом, а также типа используемого газопровода.

Практика показывает, что именно нарушение одной из инструкций во время присоединения газгольдера к дому, и приводит к возникновению потенциально опасных ситуаций. Полностью учесть все требования без специальной профильной подготовки практически нереально.

Под газгольдер обязательно заливают бетонную подушку. При этом плита должна соответствовать следующим нормам:

  • Должна быть полнотелой. При заливке фундамента важно следить за отсутствием пустот. Для уплотнения бетона используют специальные вибрационные машинки.
  • Толщина плиты – минимально допустимый размер 15-20 см.
  • Армирование – рекомендовано укрепить фундамент, предварительно изготовив металлический вязаный каркас из стальной арматуры.

Перед монтажом резервуара, со времени заливки, плита должна выстояться в течение месяца. При необходимости, для придания бетону дополнительных прочностных характеристик, используют специальные присадки.

К монтажу газопровода также предъявляются серьезные требования, оговаривающие расстояние до близлежащих объектов, магистралей и т.д., оговаривающие санитарные нормы установки. В частности, указывается:

  • Расстояние до фундамента здания не менее 2 метра.
  • Пересечение коммуникаций и газовой трубы 2 м. по высоте.
  • Глубина прохождения газопровода не менее 1,5 м.
  • Допускается уклон 1 см. на каждый м.
  • Все металлические части, соприкасающиеся с грунтом, подвергаются дополнительной гидроизоляции.
  • Обязательно установить сборник конденсата.
  • Цокольный ввод должен быть заводского производства и иметь обязательную сертификацию.
  • Расположение коммуникаций в частном доме, учитывая монтаж газгольдера, следует начинать с цокольного этажа. На вводе устанавливается газовый котел, от которого труба расходится на остальные единицы газопотребления.
Читать далее:  Методы сварки полиэтиленовых труб встык

Типы газгольдеров для загородного дома

Газгольдер – это не только хранилище сжиженного газа, как иногда думает обычный потребитель. На самом деле, это целая станция, перерабатывающая сжиженный газ в пригодное для работы котла и другого газового оборудования топливо. Главным достоинством установки является абсолютная безопасность, при условии правильной установки и соблюдения требований безопасности.

Принцип работы газгольдера заключается в следующем:

  1. Жидкий газ закачивается в емкость.
  2. Происходит испарение газообразного вещества с поверхности.
  3. С помощью реактора создается стабильное давление в системе газораспределения.
  4. Газ поступает в жилое здание.

Как правило, газгольдер монтируют для коттеджа, загородного дома или дачи, где планируют жить в течение всего отопительного периода. При выборе газообеспечивающей станции в первую очередь необходимо принять во внимание, что существуют несколько типов устройств, предназначенных для разных целей и имеющих определенные особенности конструкции.

Наземный газгольдер

Наземные газгольдеры пользуются огромной популярностью в странах ЕС, так как их монтаж не требует проведения глобальных монтажных работ. Установка проходит быстро и не требует дополнительных материальных вложений.

Для России наземные газовые резервуары газгольдеры не являются хорошим выбором, в связи с сильными холодами в зимнее время года. Понижение температуры влияет на скорость испарения сжиженного газа в газгольдере.

При необходимости установки наземного хранилища, с учетом погодных условий в РФ, потребуется дополнительно установить специальные испарители, а также затратить средства на утепление корпуса резервуара. Для постоянного снабжения газом сразу нескольких больших домов или всего коттеджного поселка, используют шарообразные конструкции газгольдеров с общей вместительностью до 6000 м³.

Подземный газгольдер обеспечивает оптимальную производительность за счет создания необходимых условий для достаточного испарения с поверхности. В качестве преимуществ можно выделить следующее:

  • Большая площадь испарения жидкости (зеркала).
  • Максимальный объём заправки резервуара – достаточно заполнить хранилище раз в году, чтобы обеспечить один или несколько зданий газом.
  • Обеспечиваются условия для постоянного испарения газа, без использования дополнительных устройств. Корпус устанавливают в грунт ниже точки промерзания.

Подземные резервуары закапываются в грунт, что практически не влияет на внешний вид участка и не портит красоту ландшафтного дизайна.

Подземный газгольдер может одновременно использоваться для коттеджного поселка на несколько частных домов. Организация, устанавливающая емкость, должна позаботиться о мерах для предотвращения разрыва стенок в результате большого давления на корпус.

Мобильное хранилище пользуется популярностью за счет возможности быстрого монтажа и перевозки станции. Небольшие размеры газгольдера позволяют установить его на обычный автомобильный прицеп и подключать непосредственно к системе газоотведения дома.

В комплект перевозного газгольдера входит:

  1. Редуктор с возможностью регулировки выходного давления газа.
  2. Манометр.
  3. Индикатор уровня газа в емкости.

Максимальный объем топлива не более 500 л, что позволяет использовать газгольдер для дома на 100 м². Главным преимуществом мобильной станции является скорость подключения, занимающая всего 1-2 минуты. Мини газгольдер чаще всего используют для небольшой дачи, где живут в зимнее время.

Небольшой передвижной газгольдер для коттеджа заправляется непосредственно на станциях АГЗС, что дает возможность владельцу выбрать заправку с оптимальной стоимостью газа.

Вертикальные газгольдеры не получили широкого распространения за счет малой поверхности испарения и соответственно низкой производительности. Для увеличения эффективности нередко устанавливают сразу два резервуара, подключенных к одному редуктору.

В качестве преимущества вертикального резервуара выделяют стабильность давления, независящего от степени наполнения хранилища сжиженным газом. Итальянские производители несколько увеличили производительность выпускаемых ими устройств, снабдив резервуары нагревателями жидкости и испарителями. Оптимально подходят для дома в 150 м².

Применяются горизонтальные металлические ёмкости для снабжения газом домов большой площади, одного или нескольких одновременно. Достоинством устройств является высокая производительность до тех пор, пока резервуар наполнен хотя бы наполовину.

После уменьшения объема голубого топлива больше чем на ⅔, эффективность работы устройств резко снижается. Чтобы стабилизировать работу и продуцирование газа, требуется установка специального редуктора. Горизонтальные емкости рекомендовано использовать для дома на 200 — 250 м².

Цена на установку газгольдера.

Первоначальные затраты в ценах начала 2014 года
примерно 400 тыс. рублей.

Ежегодное обслуживание это примерно 10 тыс. рублей.

Стоимость заправки посчитайте сами исходя из вашей потребности.

Плановый осмотр через 10 лет. Срок службы газгольдера 20 лет
.

Расстояние от газгольдера до жилого дома тип расположения на участке

Все остальные нормы и технология установки газгольдера будут в вашем проекте, если вы, конечно, решитесь на его установку. Газгольдер вещь не дешевая и удобство пользования сжиженным газом не всегда перекрывает затраты на его монтаж и эксплуатацию. Из опыта затраты при отоплении сжиженным газом, без учета затрат на установку газгольдера примерно в 6 раз дороже чем при отоплении природным газом
, а с учетом затрат на эксплуатацию и того выше.

Правда, здесь можно сэкономить, если приобрести портативную газотурбинную электростанцию, электроэнергия, вырабатываемая такой станцией в 5-6 раз дешевле той, которую мы приобретаем у государства, но такой вариант возможен, только если Вы используете сжиженный газ для отопления коттеджного поселка.

Если Вам необходимо больше информации, о стоимости отопления приусадебных домов разными видами топлива, рекомендую познакомиться со статьей « ».

Не секрет, что любая процедура, сопряженная с оформлением каких-либо документов, получением справок или разрешений может упереться в целый ворох бюрократических проблем. Что вас ждет при подключении частного дома к газопроводу? Как ускорить все процессы? Давайте изучим все подводные камни этой процедуры вместе!

Использование «голубого топлива» для бытовых нужд имеет существенный недостаток – сложность в реализации доставки и хранения. Этот недочет преодолен благодаря газгольдеру – «чану» для углеводородного сжиженного газа. Обустройство автономной газификации подчиняется своду требований и нормативов. Первостепенно надо оценить параметры участка, определить расстояние от газгольдера до жилого дома, ближайших построек и коммуникаций.

Магистральная газификация отдаленных поселков еще не завершена, и многие населенные пункты остаются без удобного «голубого топлива». Альтернативное решение централизованного газоснабжения – установка газгольдера и обустройство автономной сети.

Газгольдер – монолитная емкость для хранения природного газа. Конструктивно резервуар выполнен в форме цистерны с горловиной. В верхней части размещены элементы, контролирующие давление и остаток топлива.

Несомненно, эксплуатация любого газового оборудования сопряжена с определенным риском, поэтому к месту размещения и технологии монтажа газгольдера предъявляется ряд требований.

В гальгозере сжиженный газ постепенно преобразуются в пар, пропано-бутановый состав поступает в реактор и обретает нужное давление. По газопроводу «голубое топливо» подается к потребителям

Участок под установку газового хранилища оценивается по следующим критериям:

  • рельефность;
  • состав подстилающих и вмещающих грунтовых слоев и близость грунтовых вод;
  • наличие водозаборных точек, жилых, хозяйственных и общественных помещений.

Рельеф.
Выбранная под монтаж территория должна быть ровной. Это требование особенно актуально при установке наземных модификаций – монтаж на склоне запрещен.

Грунт.
Допустимо размещение газового хранилища в грунтовых массивах с различным содержанием влаги. От физико-механических свойств горных пород будет зависеть удобство проведения земельных работ и выбор типа газгольдера.

При отсутствии риска затопления арматуры можно использовать модели без высокой горловины. Как вариант подойдет резервуар, где отводы крепятся к вваренным патрубкам длиной 12 см – эта «страховочная» высота, если есть сомнения на счет подтопления.

Для мест с «высокими» грунтовыми водами разработаны конструкции с удлиненной горловиной, обеспечивающей защиту арматуры. За счет устройства защиты работа газгольдера стабильна и эффективна

Читать далее:  Установка септика зимой: поэтапная инструкция и разбор возможных ошибок

Расстояние от газгольдера до жилого дома тип расположения на участке

Вода – отличный проводник тепловых волн, а процесс испарения пропано-бутановой смеси определяет температура среды. Чем выше показатель – тем интенсивней процесс. Монтажные работы в маловлажных породах проще, но среда для нормальной работы газгольдера менее благоприятная.

Опасным может быть крупообломочный грунт, особенно, если его составляющие слабо окатаны, т.е. с острыми гранями. Валуны, галька и крупный щебень усложняют установку оборудования, а масса гравия и дресвы создает дополнительную нагрузку на газопровод. В любом случае под установку газгольдера разрабатывается котлован, который рекомендовано заполнять речным или карьерным песком после погружения конструкции.

Близость к водозаборным источникам
. Согласно строительным нормативам минимальное расстояние от цистерны с газом до водоема (скважины, колодца) – 15 м, до водопроводной магистрали – 5 м.

Соседство с постройками.
Противопожарные дистанции от емкостей со сжиженным газом до сооружений обозначены в пункте 8.1.6 нормативного документа «Газораспределительные системы» (СНиП 42-01-2002). Этому вопросу посвящен следующий раздел.

Газгольдер практичнее размещать ближе к воротам для беспрепятственного подъезда газовоза и заправки резервуара.

Площадка над газовым хранилищем – своеобразная зона отчуждения. На ней запрещено обустраивать место под барбекю, устанавливать мангалы и другое огнеопасное оборудование

Кроме того, недопустимо бетонирование или мощение площадки, а также организация парковочного места и высадка деревьев.

Противопожарные расстояния до объектов защиты

Итак, правильно выбранное расстояниеотгазгольдерадодома, коммуникаций и других объектов на участке монтажа – результат реализации соответствующих знаний и опыта. Давайте определим более конкретно, какими должны быть эти расстояния.

Прежде всего, минимальное расстояние от газгольдера или ближайшей к строению стенки котлована должно составлять 10 метров минимум. Расстояние до фундамента сооружения не должно быть меньше 2 метров. Расстояние до подземных коммуникаций (канализации, водопровода и других) должно превышать 5 метров.

расстояние от газгольдера

Площадка для наземного размещения емкости должна быть ровной или с очень незначительным углом наклона. Если планируется подземная установка газового резервуара, вырытый приямок должен превышать габариты изделия минимум на полметра в каждом направлении. Дно вырытого котлована также должно быть строго горизонтальным, что достигается соответствующей насыпью и утрамбовкой песочно-щебневой смеси слоем не менее 30 см толщиной.

Глубина приямка напрямую зависит от габаритов газовой емкости. В свою очередь, они напрямую связаны с объемом резервуара. Но независимо от этих величин, монтаж подземного газового хранилища предусматривает 16 см снизу под размещение якорящей ЖБ-плиты и 60 см насыпи поверх верхней точки самой емкости (горловина не считается). От заправочного клапана горловины отсчитывается 24 метра под стандартный шланг машины-газозаправщика.

Совокупность всех этих факторов и трудоемкость процесса установки газовой емкости для СУГ, в которой не обойтись без тяжелой техники, наверняка убедит любого домовладельца в необходимости выполнять эти работы силами профессиональных бригад. Если Вы также относитесь к рационально мыслящему большинству таких заказчиков, мы будем рады выполнить монтажные работы на Вашем объекте. Гарантируем высокое качество, оперативность и выгодную цену на их осуществление.

Определение оптимального расположения газгольдера на участке зависит от объема резервуара и метода его установки: подземный или наземный монтаж. Для каждого варианта определены строгие нормы, пренебрежение которыми недопустимо по взрывоопасным, экологическим и противопожарным требованиям.

От правильности выбора объема зависит не только месторасположения емкости на участке, а и удобство пользования. Литраж газгольдера подбирается так, чтоб одной заправки хватило на 1-1,5 года. Расчет объема производится исходя из площади дома.

Согласно нормам, для отопления 1 кв.м жилья расходуется 20 л «голубого топлива» в год. Если газ параллельно использовать для приготовления пищи, горячего водоснабжения, то показатель увеличивается до 27 л/год.

Зная габариты дома и потребности жильцов, несложно выполнить расчет. Например, для коттеджа в 200 кв.м подойдет газгольдер объемом от 4000 л.

Альтернативный вариант – определение размера бака по мощности котельной установки. К примеру, для котла на 50 Вт потребуется газгольдер на 5000 л.

Следует учесть, что максимальное заполнение газового хранилища – 85% от общего литража, а минимальный остаток топлива – 5%. Поэтому при выборе газгольдера надо учитывать некоторый запас (плюс 10-15%)

Для круглогодичной эксплуатации в условиях холодных зим необходимо выбирать подземное «хранилище». Модуль погружается ниже линии промерзания грунта, что поддерживает естественное испарение газа при минусовой температуре на улице.

Расстояние от газгольдера до жилого дома тип расположения на участке

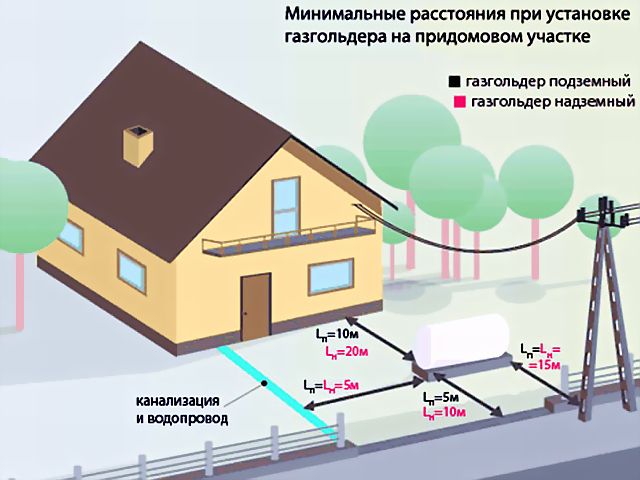

Общие нормативы дистанции от подземных резервуаров любого объема:

  • спортивные площадки, детские комплексы, гаражи – 10 м;
  • подземный трубопровод теплотрассы, канализации – 3,5 м;
  • внешние коммуникации, не входящие в группу резервного оборудования – 5 м;
  • край проезжей части нескоростной автомобильной дороги на 1-2 полосы – 5 м;
  • автомагистрали и скоростные дороги на 3 и более полосы – 10 м;
  • подъездная трамвайная колея, железнодорожные пути производственного значения – 10 м.

Расстояние до построек разного назначения определяется вместительностью резервуара для сжиженного газа. Градация значений предусмотрена для «хранилищ» объемом: до 10 куб.м, 10-20 куб.м, 20-50 куб.м.

Дистанция до жилых домов для моноблочных емкостей до 10 куб.м – 10 м, до 20 куб.м – 15 м, до 50 куб.м – 20 м. Расстояние общественных сооружений – 15, 20 и 30 м соответственно

Различные нормативы предусмотрены к монтажу «хранилища» относительно производственных помещений. Диапазон дистанций – 8-15 м. Регламентировано расстояние и до железнодорожных путей общего назначения – 20-30 м зависимо от литража газгольдера.

СНиП допускает сокращение интервала между жилым зданием и «газовым чаном» на 50%. Однако такое решение должно быть обосновано техническими причинами и согласовано в местном подразделение газораспределительных систем.

Отсчет расстояния должен производиться от ближайшей точки фундамента до стенки газгольдера. Эта норма не оговорена в нормативных документах, но практикуется при монтаже газохранилища

Кроме требований по отдаленности газгольдера от разных объектов, предусмотрен перечень правил по регулировке подземного «хранилища»:

  • глубина монтажа – не менее 60 см от верхней стенки резервуара до поверхности грунта;
  • расстояние между подземными газгольдерами – минимум 1 м;
  • к горловине и арматуре емкости должен оставаться свободный доступ.

Независимо от литража подземный бак монтируется на фундамент – бетонную плиту. Основание препятствует «всплыванию» резервуара в случае подвижек грунта.

Использование наземного газгольдера имеет несколько значимых плюсов: простота, скорость монтажа и снижение интенсивности коррозии металла. Локальные повреждения легко обнаружить и своевременно устранить.

Однако такой тип оборудования редко применяется для газоснабжения частного дома. Основная причина – значительное снижение производительности системы зимой. При минусовой температуре (ниже -0,5°С) сжиженный газ не испаряется естественным методом. Для поддержания процесса требуется оснастка газгольдера испарителем. При незначительном расходе «голубого топлива» капитальные вложения в газификацию очень долго окупаются.

Ввиду наземного размещения, требования к противопожарным расстояниям от газового хранилища до построек и прочих объектов более строгие.

Минимальные расстояния приведены отдельно для трех групп типоразмеров: до 5 куб.м, от 5-ти до 10-ти куб.м и цистерн вместительностью 10-20 куб.м. Знак « » обозначает дистанцию от газгольдера до объектов недвижимости, не обслуживаемых установкой

Дополнительные ограничения по расположению наземного «газового чана»:

  • железнодорожные дороги общего назначения – 25-30-40 м в соответствии с объемом;
  • трамвайные и железнодорожные пути местного назначения – 20 м;
  • дороги IV-V категории (1-2 полосы движения) – 10 м, I-III категории (от 3-х полос) – 20 м.

Расстояние от газгольдера до жилого дома тип расположения на участке

В целях безопасности над газгольдером обустраивается своеобразный открытый колпак, защищающий модуль от прямых солнечных лучей и осадков. Перегрев цистерны или молния может привести к взрыву, а дождь и снег к ускоренной коррозии.

Мини-газгольдер – вместительный газовый баллон объемом до 500 куб.м, оснащенный требуемой для безопасной эксплуатации арматурой: редуктором, уровнемером и предохранительными клапанами. Оборудование отличается компактными габаритами, например, параметры резервуара на 480 л составляют: длина – 2 м, диаметр – 60 см.

При правильном использовании срок службы «баллона» такой же, как и полногабаритного газгольдера. Мини-модель размещается стационарно или устанавливается на автоприцеп, что обеспечивает мобильность газового хранилища. Заправка емкости возможна по месту или на станции АГЗС.

Важное преимущество мини-газгольдера – отсутствие жестких требований по его размещению. Работы по подключению резервуара к газовой системе дома занимают порядка двух часов

Согласно СП 63.13330 от 2011 года, допустимо минимальное расстояние от дома до малого газгольдера, а именно размещение непосредственно у стены. Отдаленность оборудования от других объектов защиты не оговорена.

Мини-газгольдеры востребованы для обеспечения автономной газификации помещений с относительно небольшим или сезонным потреблением топлива: дачные домики, отопление площадок кафе, гостинец. Резервуар часто используется как резервный источник газа на случай перебоев с централизованной магистралью.

Свод требований по прокладке газопровода

Определенные стандартизованные нормы предъявляются и к обустройству газопровода, идущего от газгольдера к дому. Газ подается в помещение по подземной магистрали через цокольный ввод. Правила безопасности запрещают ввод газопровода в дом подземным путем.

Читать далее:  Высота розеток от пола по евростандарту — PMSR

Схема ввода трубной магистрали в дом. Обозначения: 1 – газгольдер, 2 – бетонная плита основания, 3 – конденсаторный сборник, 4 – подземный трубопровод, 5 – узел цокольного ввода

Общие требования по прокладке газопроводной линии на участке «газгольдер-дом»:

  • глубина колеи – не менее 1,7 м;
  • ширина траншеи – строгих ограничений не предусмотрено, величина зависит от метража газопровода и качества грунта;
  • минимальный уклон по направлению к конденсатосборнику – 1 см на 1 м (не более 5°), максимальная разуклонка – 100 мм;
  • расстояние от магистрали до фундаментов строений – 2 м и более;
  • дистанция до параллельно размещенных коммуникаций – 1 м, при перекрестном расположении – 2 м по высоте.

Подземная линия газопровода монтируется из полиэтиленовых труб высокой плотности с содержанием нитрила. Наземная магистраль – стальные газовые трубы. Полимерный трубопровод не должен доходить до точки, где температура грунта понижается до -20°С и менее.

Переход газопровода полиэтилен-сталь выполняется на глубине 40 см. Участок должен быть защищен от электрохимической коррозии – используется полимерное покрытие до высоты, превышающей уровень земли

Противопожарные

и взрывоопасные требования, предъявляемые к газовым резервуарам, что называется «написаны кровью» и поэтому строго обязательны к исполнению. Они в значительной степени регламентируют удаленность газгольдера от жилых или эксплуатируемых объектов. Их несоблюдение может стать причиной трагических последствий для проживающих в доме людей и непосредственно самой недвижимости.

Экологические

требования продиктованы пониманием последствий для окружающей среды в случае разгерметизации емкости или трубопроводов. Утечка углеводородов, если таковая произойдет, не должна распространиться в водоем, водопровод или другие коммуникации. Именно поэтому эти нормы предусматривают достаточное удаление газового резервуара от них.

Эксплуатационные

требования продиктованы рациональным подходом к обслуживанию и заправке резервуаров для СУГ. Так, к примеру, стандартная длина шланга автозаправщика составляет максимум 24 метра. Поэтому размещение газгольдера на участке вдали от места возможного подъезда авто осложняет процесс восполнения выработанных объемов пропан-бутановой смеси.

Безопасность эксплуатации газгольдера

Несмотря на все преимущества автономной газификации, многих потребителей отпугивает мысль о рисках хранения легковоспламеняющегося вещества на участке, вблизи жилого дома. Для обеспечения безопасности недостаточно выдержать требуемые дистанции при монтаже, необходимо соблюдать все условия заправки, эксплуатации и обслуживания газгольдерной установки.

Эксплуатационные правила:

  1. Сохранение неисчерпаемого запаса – около ¼ от объема. При использовании всего топлива в емкости образуется вакуум, при дальнейшей заправке с нарушением технологии возможен взрыв.
  2. Наполнение газгольдера исключительно специализирующейся компанией. Незначительная экономия на услугах неквалифицированных «газовщиков» может привести к возгоранию.
  3. Контроль работы предохранительного клапана. Своевременное устранение неисправностей предотвратит аварийную ситуацию.
  4. Недопущение утечки газа. Вытекание «голубого топлива» наиболее опасно – пропан-бутановая смесь «растекается» понизу, так как она тяжелее воздуха.

Вероятность утечки топлива существует при повреждении резервуара, неисправности арматуры, неквалифицированном ремонте или заправке, а также при негерметичном соединении элементов газораспределительной системы.

Безопасность эксплуатации и заправки обеспечивает оборудование: 1 –слив остатков из конденсаторного сборника, 2 – предохранительный клапан, 3 – редуктор, 4 – газопровод, 5 – уровнемер – измерение наполненности резервуара, 6 – заправочный клапан, 7 – клапан отбора газового пара, 8 – манометр, 9 – клапан отбора жидкого газа

К обязательным мерам предосторожности относится применение средств молниезащиты и заземления. Вблизи газгольдера недопустимо проведение сварочных работ, разжигание огня.

Хозяева частных участков обычно полностью доверяют обустройство автономного газоснабжения подрядной организации, не углубляясь в технические и нормативные аспекты процесса.

Несмотря на то, что эксплуатация газгольдера физическими лицами крайне редко привлекает к себе внимание надзорных органов, желательно иметь хотя бы общее понятие о предъявляемых нормах и правилах применения резервуаров для СУГ.

Эти знания, как минимум, позволят проконтролировать работу подрядчиков, а как максимум, помогут избежать серьезных последствий некачественного монтажа.

Многие законы и своды правил составляют с расчетом на крупные организации и индивидуальных предпринимателей, не затрагивая прямым образом физических лиц. Тем не менее, при выполнении установки резервуаров и прокладке трубопроводов на частных территориях, следует учитывать принятые нормы.

Существует большой перечень нормативных документов, которые регулируют эксплуатацию газгольдеров, заполненных сжиженным углеводородным газом. Выделим основные из них:

  • Федеральный закон №116. Приложения 1 и 2 этого документа причисляют емкости для хранения газа, который при контакте с воздухом способен воспламеняться и возгорается от источника зажигания, к опасным объектам. В связи с этим, к ним должны применяться правила безопасности, указанные в ФЗ.
  • СП62.13330. Свод правил по организации газораспределительных систем. В частности, в разделе 4 указаны общие требования к объектам СУГ (проектирование, строительство, качество газа, материал для газопроводов, защита от коррозии и др.).
  • СП42.101.2003, СП42.102.2004, СП42.103.2003. Правила проектирования, строительства и реконструкции газораспределительных систем из полиэтиленовых и металлических труб. В этих документах можно найти требования к резервуарам для хранения сжиженного газа, правила их обвязки (арматура, КИП), особенности монтажа газовых магистралей, выполнение испытаний и другие моменты.

Очень часто в поисках подрядчика для реализации автономного газоснабжения хозяева частных домохозяйств обращаются к интернету, выбирая компанию, которая наиболее убедительно предлагает свои услуги.

При этом далеко не все обращают внимание на наличие лицензии у такой организации, фокусируя свой взгляд в первую очередь на ценовой политике.

Однако за небольшой ценой зачастую скрывается непрофессионализм, а также незнание элементарных норм установки и эксплуатации газораспределительных устройств.

Росту числа таких подрядчиков в какой-то степени способствует лояльное отношение со стороны государства к работе автономных систем на территории частных домов.

Монтаж и ввод в эксплуатацию осуществляется без какого-либо участия контролирующих органов, что, с одной стороны, существенно упрощает процесс, а с другой – накладывает определенную ответственность на клиента.

Если работы по установке газохранилища и прокладке магистрали проводились с грубым нарушением норм безопасности, и об этом каким-то образом стало известно органам надзора, к владельцу участка могут быть применены санкции – от 2-3 тыс.

рублей штрафа до требования демонтировать объект за свой счет.

Расстояние от газгольдера до жилого дома тип расположения на участке

На практике такое случается редко, поскольку контролирующие службы занимаются физическими лицами только в исключительных случаях, например, если в результате неправильного применения газораспределительного оборудования был нанесен серьезный ущерб окружающим.

Чтобы в случае возникновения внештатной ситуации ответственность несла организация, выполняющая монтаж, во-первых, должен обязательно быть заключен договор о предоставлении услуги, во-вторых, сделан проект, и в-третьих, объект должен оставаться на гарантии, согласно договору обслуживания. Как выполняется обслуживание газгольдеров, можно прочитать здесь.

Пример проекта

Для предотвращения опасной ситуации с газом выбор правильной компании по установке и обслуживанию газохранилищ имеет определяющее значение.

Следует понимать, что ответственность за выбор подрядчика целиком и полностью лежит на заказчике.

Именно от этого выбора зависит, насколько качественно и надежно будет смонтирована система газоснабжения.

Профессиональная компания, имеющая лицензию, никогда не предоставит клиенту газовый резервуар, который не будет соответствовать принятым нормам, то есть не будет иметь:

  • достаточную толщину металла;
  • надежное антикоррозийное покрытие и гидроизоляцию корпуса;
  • высокую горловину для емкости, которая располагается под землей;
  • опоры для предотвращения деформации днища;
  • надежную регулирующую и предохранительную арматуру.

Кроме этого, большое значение для бесперебойной работы оборудования имеет заправка резервуара качественным газом.

Если газовый продукт включает посторонние примеси или пропорция пропана и бутана не соответствует сезону, возможны серьезные перебои с подачей газа вплоть до полной остановки котла.

Подробнее ознакомиться с нюансами и условиями заправки газгольдеров можете здесь.

Клиенты, которые заказывают заправку газгольдера у надежных подрядчиков, лишены описанных выше проблем, поэтому могут наслаждаться всеми преимуществами автономной газификации как летом, так и зимой.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
