Как рассчитать насос для системы отопления

Расчет циркуляционного насоса для отопления – мощность насоса

Подбор циркуляционного насоса для системы отопления начинают с расчета требуемых значений технических характеристик. Ответ на вопрос, циркуляционный насос для отопления как выбрать, предполагает, прежде всего, расчет двух основных показателей – производительности и напора.

Расчет базируется на тепловой мощности системы отопления. Для практического применения приемлемую точность дает методика укрупненного расчета.

Q = 0,86 * P/dt

Q — производительность помпы в куб.м/ч,

Р – тепловая мощность в кВт,

dt – разница между температурами теплоносителя в подающей и обратной ветви отопительной магистрали.

Для определения тепловой мощности потребуются:

  • объем помещений,
  • теплопроводность ограждающих конструкций и их площадь,
  • количество окон и другие сведения, например, наружная температура в отопительный сезон.

Методики расчета и справочную информацию приводятся в нормативных документах или на специализированных ресурсах.

Для укрупненного расчета подойдет вариант с удельными показателями — мощностью для отопления 1 кв.м помещений. По европейским нормам они составляют:

  • Для малоэтажных частных жилых домов – 100 Вт/кв.м;
  • Для квартир в многоквартирных многоэтажных домах – 70 Вт/кв.м;
  • Для помещений в производственных зданиях и жилых помещениях с утеплением высококачественными теплоизоляционными материалами – 30-50 Вт/кв.м.

Разница температур на подаче и обратке зависит от различных факторов и лежит в пределах 5-20 градусов.

Европейские нормы хорошо работают для регионов с умеренным климатом. Для более суровых условий следует использовать нормативы СНиП 2.04.07-86 «Тепловые сети», ориентированные на температуры наружного воздуха вплоть до -30 градусов:

  • Для одно- и двухэтажных зданий – 173-177 Вт/кв.м;
  • Для зданий с бОльшим количеством этажей – 97-101 Вт/кв.м.

Разница температур на подаче и обратке зависит также от различных факторов и лежит в пределах 5-20 градусов. Основную роль здесь играет тип системы отопления. Для низкотемпературных, где температура теплоносителя не превышает 40 градусов (например, в для систем «теплый пол») принимают меньшие значения, для высокотемпературных – большие.

Нередко встречается ситуация, когда необходимо произвести расчет насоса для системы отопления, в которой уже установлен котел, а насосное оборудование приобретается позже для повышения эффективности работы и экономии энергоресурсов.

N (кВт) — мощность котла

dt1 — разность между температурами теплоносителя на выходе источника тепла и обратной ветви магистрали.

Производительность насоса определяется по соотношению

Q = N/dt1

Расчет напора

Следует знать, выбирая циркуляционные насосы для систем отопления — технические характеристики во многом определяются именно этим показателем. Напор (максимальный) в обязательном порядке входит в систему заводских обозначений. К примеру, насос циркуляционный Wilo Star RS 25 4 создает максимальный напор 4 м.

Нередко этот показатель называют высотой подъема, что может ввести пользователя в заблуждение. В функции насосного оборудования не входит подъем жидкости, а напор необходимо развивать, чтобы преодолеть гидравлическое сопротивление, создаваемое элементами системы.

Именно из этих соображений ведется расчет параметра.

H=1,3*(R1L1 R2L2 Z1 Z2 …. ZN)/10000

Здесь,

H – высота всасывания (подъема) или требуемый напор насосного оборудования;

R1, R2 – удельные потери давления на подающей и обратной ветви магистрали, Па/м;

L1, L2 – длина трубопроводов подачи и обратки соответственно;

Z1, Z2, ZN – сопротивления элементов системы.

Удельные потери в трубопроводах систем зависят от:

  • их диаметра,
  • материала,
  • скорости перемещения теплоносителя,
  • других свойств изделий и особенностей их эксплуатации.

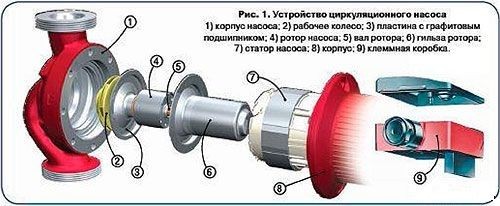

При установке клеммная коробка должна располагаться сверху. Это обеспечит безопасность даже в случае возможных протечек.

В справочной литературе, а также на специализированных сайтах приводятся соответствующие таблицы. В некоторых источниках приводится и дугой вариант — значения гидравлического сопротивления (потери напора) для 1 м или 100 м труб в зависимости от расхода и скорости теплоносителя, а также материала и диаметра труб.

Для других элементов типовые значения составляют:

  • Котлы – 1000-5000 Па, компактные модели – 5000-15000 Па;
  • Радиаторы отопления – 500 Па;
  • Обратные клапаны – 5000-10000 Па;
  • Вентили на радиаторах – 10000 Па;
  • Регулирующие клапаны – 10000-20000 Па.

Точный расчет гидравлического сопротивления достаточно сложен. Оценить необходимый напор можно по укрупненному соотношению

H = N * K

N – этажность обслуживаемого здания (с учетом подвала, чердака и т.д.);

K – эмпирическая усредненная величина гидравлических потерь для одного этажа. Это значение лежит в пределах 0,7 – 1,1 м для традиционных двухтрубных систем, и 1,16-1,85 м систем коллекторно-лучевой архитектуры (например, для того же «теплого пола»).

Мощность является одним их характеристических параметров оборудования, важным для выбора конкретной модели. Определяют ее из соотношения (результат получают в кВт)

Pн = (p * Q * H) * КПД / 367

р – плотность теплоносителя;

Q – расчетная величина расхода;

Н – расчетная величина напора.

Для предварительного расчета КПД принимают в пределах 0.75-0.85, что обеспечит необходимый запас по мощности при выборе оборудования.

В заводских обозначениях моделей указываются два параметра:

  • присоединительные размеры,
  • напор.

Так, если рассматривать циркуляционный насос 40 25, 40 обозначает развиваемый напор 4 м, а 25 – установку на трубопроводы диаметром 25 мм (1’’). Аналогично, циркуляционный насос Wilo Star RS 25 7 предназначен для установки на 1-дюймовые (25 мм) трубопроводы, а высота подъема (максимальный напор) для него составляет 7м.

Конечно, это важная информация, но ее недостаточно для правильного подбора устройства. Производители, выпускающие насосы циркуляционные для отопления, в технических характеристиках приводят также:

  • максимальную производительность,
  • мощность,
  • КПД.

Однако и знания этих величин хватит только для предварительного определения множества конкретных моделей, которые могут подойти для работы в системе — их производительность, напор и мощность должны быть больше, чем рассчитанные на предыдущем шаге значения.

Подбор модели ведут по приведенной в технической документации напорно-расходной (рабочей) характеристике.

Подбор модели ведут по приведенной в технической документации напорно-расходной (рабочей) характеристике. Расчетная рабочая точка (расход и напор) должна находиться на этой кривой, причем оптимальный вариант – в ее средней трети. При таком выборе обеспечивается максимальный КПД устройства и остается пространство для регулирования.

Другие важные критерии выбора

При выборе модели оборудования следует также обратить внимание на:

  • Материалы узлов и деталей агрегата. К примеру, с точки зрения долговечности и надежности устройства предпочтение стоит отдать крыльчаткам из нержавеющей стали и композитных материалов и корпусам не из чугуна, а из нержавеющей стали или латуни.
  • Количество скоростей. При прочих равных предпочтительнее использовать многоскоростные (наиболее распространенный вариант – трехскоростные) модели. Они предоставляют широкие возможности для регулирования. Следует обратить внимание на то, что при выборе рабочая точка должна находиться на характеристике, соответствующей средней скорости.
  • Возможность подключения систем автоматики. Автоматика для циркуляционного насоса отопления позволит существенно экономить ресурс системы и энергоносители.
  • Напряжение питания. Циркуляционный насос для отопления на 12 вольт лучше с точки зрения электробезопасности (а некоторые модели – и по возможностям регулирования), но требует соответствующего источника.

расчет циркуляционного насоса для отопления (3) расчет мощности циркуляционного насоса отопления

Расчёта основанного на мощности котла может быть недостаточно, ведь система от системы отличается протяжённостью, диаметром труб, наличием поворотов, количеством радиаторов и арматуры – а это всё препятствия на пути потока.

Знать гидравлическое сопротивление важно для того, чтобы выяснить требуемый напор.

Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды. Отражает способность насоса преодолевать сопротивление системы.

Читать далее:  Обвязка газового котла отопления своими руками

H = (R * L Z) : p * V

  • H – искомая величина (напор).
  • R – сопротивление прямого участка (100 – 150 – получено опытным путём).
  • L – общая протяжённость труб.
  • Z – табличные данные. Сопротивление каждого фитинга и арматуры.
  • P – плотность теплоносителя.
  • V – скорость движения теплоносителя.

А для примерных расчётов нужно только будет измерить общую длину труб и оценить количество арматуры.

На каждые 10 м труб понадобится 0,6 м напора помпы (измеряется подача и обратка, округляется до десятков и полученный показатель умножается на 0,6).

К результату добавляется от 20 – 70 % (минимальный показатель для простых систем, максимальный – для перегруженных арматурой).

Для справки:

  • Трёхходовой смеситель отнимает 20 % скорости;
  • Фитинг – 30 %;
  • Термореле – 70 %.

Выбор циркуляционного насоса осуществляется по нескольким параметрам, из которых первостепенное значение имеют его технические характеристики, в частности мощность.

Свойства теплоносителя таковы, что он движется под воздействием обычных физических процессов – теплая вода поднимается вверх, проталкивая холодную. Но мощности самого теплового потока не всегда достаточно, что в итоге приводит к снижению эффективности всей системы отопления. Для того, чтобы обеспечить постоянное движение воды по системе с определенной скоростью, необходимо устанавливать на трубопровод циркуляционный насос.

Это агрегат малой мощности, работающий от электросети 220 В, предназначенный для нагнетания воды из трубопровода и циркуляции ее по всей замкнутой системе отопления. Для того, чтобы правильно выбрать оборудование, следует разобраться в его технических параметрах.

Как рассчитать параметры насоса?

Эти параметры отражаются в техдокументации на насос, поэтому важно правильно их прочесть и сделать необходимую выкладку.

Классификация

Фото 1 Линейка циркуляционных насосов

Существуют 2 разновидности циркуляционных насосов по типу деятельности ротора – в контакте с теплоносителем (мокрый) и вне его (сухой).

Сухой принцип работы подразумевает, что ротор полностью изолирован от теплоносителя. Такие виды насосов относятся к категории промышленных, более мощных, но и более шумных образцов.

Как рассчитать насос для системы отопления

При выборе такого оборудования необходимо предусмотреть отдельное изолированное помещение.

Принципиальное отличие «сухого» ротора от «мокрого» заключается в наличии прижимных керамических колец, защищающих электродвигатель. Кольца изготавливают из нержавеющей стали, а в качестве смазки выступает тончайший слой воды. Плотное прилегание колец друг к другу обеспечивает пружина, которая по мере износа элементов сжимается сильнее, тем самым уплотняя их.

«Мокрая» разновидность ротора предусматривает расположение ротора непосредственно в теплоносителе, а электродвигатель надежно защищен от проникновения влаги специальным герметичным металлическим стаканом.

Это практически бесшумный вид насосов, но с низким КПД, которого, в принципе, достаточно для отопления даже больших домов при условии правильно подобранного оборудования.

В числе основных преимуществ подобного оборудования можно выделить:

  • компактные размеры;
  • абсолютно бесшумную работу;
  • отсутствие необходимости техобслуживания ввиду того, что сам теплоноситель выступает в качестве охлаждающего элемента и одновременно смазки.

Существует несколько способов рассчитать мощность насоса для конкретной отопительной системы.

циркуляционная помпа

Проведение расчетов и составление выкладки по различным параметрам должен осуществлять специалист, который точно определит необходимую мощность и даст рекомендации по типу котла.

Циркуляционный насос должен решать две основные задачи:

  • создавать в отопительной системе такой напор теплоносителя, который будет способен преодолевать гидравлическое сопротивление, возникающее в отдельных элементах конструкции;
  • обеспечивать нужную производительность и тем самым способствовать передвижению по системе тепла, достаточного для обогрева дома.

Исходя из поставленных задач, расчет циркуляционного насоса для отопления, требуется для определения потребности дома в тепловой энергии и гидравлического сопротивления всей системы. Не зная этих параметров, выбрать устройство для принудительного передвижения теплоносителя невозможно.

Выбрать между ними не сложно. Если это обычное отопление, а не крупная котельная, лучше взять мокрый тип.

Однако есть ещё параметр производительности (его называют расходом).

Эту цифру можно посмотреть в сопроводительной документации и подобрать для определённой системы отопления.

Другой важный момент – напор помпы.

Чтобы понять разницу между производительностью и напором, можно проиллюстрировать это на примере бытовых насосов. Прибор с высокой производительностью и маленьким напором – это агрегат, который за считанные минуты осушит затопленный подвал (вода забирается с небольшой глубины).

А большой напор при маленькой производительности – это погружной насос для скважины. Он может поднять воду и перекачать её на большие расстояния, но воды этой будет немного.

Системы отопления с естественной циркуляцией имеют много минусов, поэтому сейчас они применяются редко. Закрытая система отопления с принудительной циркуляцией имеет ряд преимуществ перед самотечной.

Порядок установки циркуляционного насоса в отопительную систему описан тут .

  • с сухим ротором;
  • с мокрым.

Другой важный момент – напор помпы.

Классификация

  • создавать в отопительной системе такой напор теплоносителя, который будет способен преодолевать гидравлическое сопротивление, возникающее в отдельных элементах конструкции;
  • обеспечивать нужную производительность и тем самым способствовать передвижению по системе тепла, достаточного для обогрева дома.

Исходя из поставленных задач, расчет циркуляционного насоса для отопления, требуется для определения потребности дома в тепловой энергии и гидравлического сопротивления всей системы. Не зная этих параметров, выбрать устройство для принудительного передвижения теплоносителя невозможно.

Расчеты производительности насоса

Производительность (расход) – это показатель объёма, который перекачивает агрегат за определённое время. Например, литры в минуту, литры в час или метры кубические за те же отрезки времени.

Для подсчётов нужны три величины:

  1. Разница температуры воды на подаче и обратке (Δt).
  2. Мощность котла (N);
  3. Теплоёмкость воды – это стандартный показатель = 1,16.

Снятия температур теплоносителя производят на выходе из котла и на входе обратной трубы в котёл. Если нет возможности сделать замеры, берут примерный усреднённый показатель – это:

  • 20 °C для системы с радиаторами;
  • 15°C если установлены скрытые конвекторы;
  • 10 °С для муниципального жилья, в котором радиаторы не перегревают;
  • 5° C для системы тёплый пол.

Q = N : (1,16 * Δt)

Приведём пример для котла мощностью 8 кВт и разницей температур 15 °С.

Q = 8000 (Вт) : (1,16 * 15) = 8000 : 17,4 = 460 л/час.

Превратить л/час в кубометры, можно, просто разделив итог на 1000. То есть 460 л/ч = 0,46 м3/ч. Получается, что для такой системы будет достаточно слабенького циркуляционного насоса.

Не стоит брать прибор ни с запасом, ни с дефицитом мощности. Как работа с надрывом, так и «в пол силы» негативно скажется на механизме.

Производительность этого прибора обычно обозначают в формулах буквой Q. Данная величина отражает перемещенное за единицу времени количество тепла.

Q=0,86R:TF-TR, где

R — необходимая для обогрева помещения тепловая мощность (кВт);TF — температура теплоносителя в подающей трубе системы (°С);TR — температура в трубопроводе на выходе из системы (°С).

Читать далее:  Газовая горелка для пайки медных труб — обзор лучших 👷

В европейских странах показатель R зависит от условий эксплуатации, его принято рассчитывать в соответствии с нормативами:

  • в домах, где не больше двух квартир, мощность циркуляционного насоса для отопления принимают равной 100 Вт/м²;
  • в многоквартирных зданиях — 70 Вт/м².

Как рассчитать насос для системы отопления

Когда расчет насоса выполняется для построек с плохой теплоизоляцией, значение вышеприведенных показателей необходимо увеличить. Если здание хорошо утеплено, используют показатель R, находящийся в пределах от 30 до 50 Вт/м².

Для расчета производительности циркуляционного насоса для системы отопления в доме необходимо знать один из следующих параметров:

  • а) Отапливаемая площадь помещений;
  • б) Мощность источника тепла (котел).

Если Вам известна отапливаемая площадь всех помещений, сначала надо рассчитать необходимую мощность источника тепла по формуле.

Q — необходимая тепловая мощность, кВт.

S — отапливаемая площадь всех помещений, м2

80 Вт/м2 — многоквартирный дом более 4 этажей

100 Вт/м2 — офисное здание до 4 этажей

120 Вт/м2 — частный дом не более 4 этажей

пример расчета 90 x 120 / 1000 = 10.8 кВт требуется котел для частного дома 90 квадратных метров.

Q2 — подача насоса в м3/ч

Q — необходимая тепловая мощность, кВт.

1.16 — удельная теплоемкость воды, Вт.

t1 — температура воды на выходе из котла в C

t2 — температура воды на входе в котел в C

(t1 – t2 ) это разница температур, обычно задается в зависимости от вида системы отопления, для стандартных радиаторных систем это значение 20 C, теплый пол 5, другие низкотемпературные системы 10 или 15 градусов.

Как рассчитать насос для системы отопления

Следующим шагом требуется произвести расчет и определить напор насоса.

Производительность этого прибора обычно обозначают в формулах буквой Q. Данная величина отражает перемещенное за единицу времени количество тепла.

R – необходимая для обогрева помещения тепловая мощность (кВт);TF – температура теплоносителя в подающей трубе системы (°С);TR – температура в трубопроводе на выходе из системы (°С).

В европейских странах показатель R зависит от условий эксплуатации, его принято рассчитывать в соответствии с нормативами:

  • в домах, где не больше двух квартир, мощность циркуляционного насоса для отопления принимают равной 100 Вт/м²;
  • в многоквартирных зданиях – 70 Вт/м².

Когда расчет насоса выполняется для построек с плохой теплоизоляцией, значение вышеприведенных показателей необходимо увеличить. Если здание хорошо утеплено, используют показатель R, находящийся в пределах от 30 до 50 Вт/м².

Q = 8000 (Вт). (1,16 * 15) = 8000. 17,4 = 460 л/час.

R — необходимая для обогрева помещения тепловая мощность (кВт);TF — температура теплоносителя в подающей трубе системы (°С);TR — температура в трубопроводе на выходе из системы (°С).

  • в домах, где не больше двух квартир, мощность циркуляционного насоса для отопления принимают равной 100 Вт/м²;
  • в многоквартирных зданиях — 70 Вт/м².

Перед тем как выбирать нужную модель циркуляционного насоса, следует заняться гидравлическим расчетом системы. Значение рабочей производительности насоса тесно связано с тепловой мощностью рассматриваемой системы отопления. Следовательно, объем теплоносителя, перекачиваемый таким агрегатом, должен обеспечивать тепловую энергию радиаторам во всех помещениях. Поэтому для расчетов потребуется значение тепловой мощности, необходимой для обогрева помещений и всего здания.

В качестве примера можно использовать частный дом, площадь которого составляет 100 м2. Значение тепловой мощности будет соответственно в пределах 10 кВт. Далее производительность насоса рассчитывается по следующей формуле: G = 3600Q/(c∆t), в которойGявляется необходимым количеством теплоносителя(кг/ч),Q – тепловой мощностью системы (кВт), с – представляет собой удельную теплоемкость воды, равную4,187 кДж/кг ºС, Δt – является разницей температур в подающих и обратных трубах.

При выборе насоса можно заметить, что в техническом паспорте вместо массовых единиц расхода указаны объемные. В этом случае необходимо выполнить перевод массы воды в ее объем с помощью плотности, составляющей 0,983 т/м3 при t = 600С: 0,43/0,983 = 0,44 м3/ч. Полученное значение и будет вычисляемой рабочей производительностью устройства.

Расчет гидравлического сопротивления

Чтобы рассчитать гидравлическое сопротивление, необходимо знать производительность и напор циркуляционного насоса. Методика расчета первого параметра уже рассматривалась выше, поэтому основное внимание следует уделить напору. Вначале нужно определить гидравлическое сопротивление, поскольку напор агрегата постоянно сталкивается с необходимостью преодоления сопротивления, возникающего в процессе циркуляции воды.

Чем большим сопротивлением обладает система, тем больше потребуется напор используемого насоса. Его значение определяется в паскалях (Па) или в метрах водяного столба. Например, столб воды, высотой 10 м создает напор в 100000 Па, что соответствует также 1-й атмосфере.

В первую очередь гидравлическое сопротивление определяется в наиболее неблагоприятной части системы. Только после этого подбирается насос, напор которого не должен быть меньше полученного результата. Общее значение гидравлического сопротивления включает в себя сопротивления на прямых участках и все имеющиеся местные сопротивления.

Расположение участков трубопроводов

Скорость движения воды в трубах W, м/с

Потери давления на трение R, Па/м

Внутри жилого дома. Стояки и отопительные приборы

0,5-0,7

50-100

Внутри жилого дома. Основные распределительные трубопроводы, находящиеся в подвале.

0,8-1,5

100-200

Внутри промышленных зданий. Отопительные приборы и распределительные трубопроводы.

1,0-2,0

100-250

В соответствии с этой таблицей потери на прямых участках определяются с помощью формулы: Rпр = Rxl, где R – потери давления на трение (Па/м), а l – длина отдельных участков трубопроводов.

Таким образом, расчет и выбор циркуляционного насоса для системы отопления вполне возможно выполнить самостоятельно. Однако все вычисления, касающиеся сложных отопительных систем, желательно поручить специалистам, хорошо разбирающимся в данном вопросе.

Еще одним важным показателем при выборе циркуляционного насоса является гидравлическое сопротивление, именно его нужно будет преодолеть устройству.

R1, R2 — величина потери давления на трубе подачи и обратке (Па/м);L1,L2 — длина подающей и обратной частей трубопровода (м);Z1,…..ZN – данные о сопротивлении, которое имеют отдельные элементы отопительной конструкции (Па).

Чтобы определить величины R1 и R2 пользуются табличными данными, приведенными в специальных справочниках.

Гидравлическое сопротивление, когда производится расчет циркуляционного насоса для отопления, для узлов и элементов конструкции теплоснабжения обычно указывается производителем в прилагаемой к устройству технической документации. Можно пользоваться примерными данными:

  • котел отопительный — 1000-2000 (Па);
  • вентиль термостатический — 5000-10000 (Па);
  • смеситель — 2000-4000 (Па);
  • тепломерное устройство -1000-15000 (Па).

Принцип работы системы отопления с естественной циркуляцией описан в этой теме .

R1, R2 – величина потери давления на трубе подачи и обратке (Па/м);L1,L2 – длина подающей и обратной частей трубопровода (м);Z1,…..ZN – данные о сопротивлении, которое имеют отдельные элементы отопительной конструкции (Па).

  • котел отопительный – 1000-2000 (Па);
  • вентиль термостатический – 5000-10000 (Па);
  • смеситель – 2000-4000 (Па);
  • тепломерное устройство -1000-15000 (Па).

Еще одним важным показателем при выборе циркуляционного насоса является гидравлическое сопротивление, именно его нужно будет преодолеть устройству.

H=1,3х(R1L1 R2L2 Z1…. ZN):10000, где

R1, R2 — величина потери давления на трубе подачи и обратке (Па/м);L1,L2 — длина подающей и обратной частей трубопровода (м);Z1,…..ZN – данные о сопротивлении, которое имеют отдельные элементы отопительной конструкции (Па).

Чтобы определить величины R1 и R2 пользуются табличными данными, приведенными в специальных справочниках.

  • котел отопительный — 1000-2000 (Па);
  • вентиль термостатический — 5000-10000 (Па);
  • смеситель — 2000-4000 (Па);
  • тепломерное устройство -1000-15000 (Па).

Регулировка скоростей циркуляционного насоса

Скорости насоса – это способность прибора менять производительность. Узнать о наличии режимов просто – в описании будет указана не одна мощность, а несколько (обычно три).

Читать далее:  Уплотнитель для холодильника Бирюса; замена уплотнительной резинки на двери своими руками

Точно также в трёх вариантах указывают и скорость вращения и производительность. Например: 70/50/35 Вт (мощность), 2200/1900/1450 об/мин (скорость вращения), напор 4/3/2 м.

Существуют модели, которые автоматически меняют скорость работы (а значит, и производительность), в зависимости от температуры окружающей среды.

Для смены режима на корпусе насоса имеется специальный переключатель. Ручные модели советуется выставлять на максимальный режим мощности и убавлять его в случае необходимости. В автоматических приборах нужно просто снять регулятор с блокировки.

Наличие скоростных режимов – не только для повышения комфорта. Это оправдано и экономически. До 40% энергии способен сберечь режимный прибор против обычного.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Чтобы переключать скорость, имеется специальный рычаг, расположенный на корпусе насоса. Очень востребованы модели циркуляционных устройств с автоматической системой регулирования данного параметра в зависимости от температуры снаружи здания.

Чтобы переключать скорость, имеется специальный рычаг, расположенный на корпусе насоса. Очень востребованы модели циркуляционных устройств с автоматической системой регулирования данного параметра в зависимости от температуры снаружи здания.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Другие варианты расчетов насосов

Вышеприведенный способ расчетов является одним из вариантов вычисления необходимых параметров. Ряд производителей используют иную методику. Также можно доверить расчет циркуляционного насоса квалифицированному специалисту. Зная подробности конструкции конкретной системы и условия ее работы, он профессионально сделает все вычисления.

Обычно определяют максимальную нагрузку для работы системы теплоснабжения. В действительности она будет ниже, поэтому разумно будет приобрести устройство, параметры которого немного ниже расчетных данных. Расчет мощности циркуляционного насоса отопления отражает оптимальный результат. Приобретать более мощный прибор не целесообразно и работа системы не улучшится, а расходы возрастут.

Точка А на рисунке соответствует требуемым параметрам по результатам вычислений, а точка В обозначает реальные характеристики определенной модели устройства, указанные производителем. Циркуляционный насос тем больше подходит для условий эксплуатации в конкретной отопительной системе, чем меньше расстояние между этими двумя точками.

Вышеприведенный способ расчетов является одним из вариантов вычисления необходимых параметров. Ряд производителей используют иную методику. Также можно доверить расчет циркуляционного насоса квалифицированному специалисту. Зная подробности конструкции конкретной системы и условия ее работы, он профессионально сделает все вычисления.

Обычно определяют максимальную нагрузку для работы системы теплоснабжения. В действительности она будет ниже, поэтому разумно будет приобрести устройство, параметры которого немного ниже расчетных данных. Расчет мощности циркуляционного насоса отопления отражает оптимальный результат. Приобретать более мощный прибор не целесообразно и работа системы не улучшится, а расходы возрастут.

расчет циркуляционного насоса

После получения результатов расчетов необходимо обратить внимание на напорно-расходные данные о моделях насосов с учетом скоростей его работы. Характеристики можно отразить на графике с двумя координатами – напором и производительностью, а затем определить точку пересечения этих величин. Исходя из графического изображения, подбирают нужную модель насоса для отопления для конкретного дома.

Точка А на рисунке соответствует требуемым параметрам по результатам вычислений, а точка В обозначает реальные характеристики определенной модели устройства, указанные производителем. Циркуляционный насос тем больше подходит для условий эксплуатации в конкретной отопительной системе, чем меньше расстояние между этими двумя точками.

Несколько дополнительных советов

Поскольку в продаже имеются циркуляционные насосы, укомплектованные «сухим» или «мокрым» ротором, с ручным или автоматическим способом управления скоростями, специалисты советуют приобретать устройство, ротор которого погружен в теплоноситель полностью. Выбирать его следует не только по причине пониженного шума, но и потому, что он справится с нагрузкой успешнее. Насос следует монтировать так, чтобы вал ротора находился в горизонтальном положении.

Для производства высококачественного изделия применяют прочную сталь и керамический вал. Срок эксплуатации такого циркуляционного насоса составляет минимум 20 лет. Не следует выбирать для горячего водоснабжения устройство с чугунным корпусом – он очень быстро разрушается при использовании в таких условиях. Предпочтительнее покупать изделие из нержавейки, бронзы или латуни.

Когда при работе насоса в системе слышен шум, это не всегда говорит о наличии поломки. Часто причиной его появления является воздух, попавший в систему после ее запуска. Поэтому перед началом работы отопительной конструкции нужно спустить воздух при помощи специальных клапанов. Когда система поработает пару минут, данную процедуру необходимо повторить и отрегулировать насос.

В случае запуска насоса с ручным способом регулировки, прибор устанавливают на максимальную скорость, а в регулируемых моделях просто отключают блокировку.

расчет мощности циркуляционного насоса отопления

Видео о расчете циркуляционного насоса для отопления:

  1. На долголетие во многом влияет то, из каких материалов сделаны основные детали. Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни.
  2. Обратите внимание, на какое давление в системе рассчитан прибор. Хотя, как правило, с этим не возникает трудностей (10 атм. – хороший показатель).

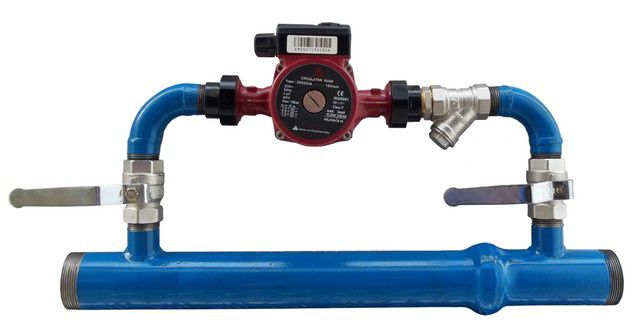

  3. Устанавливать насос лучше там, где температура минимальная – перед входом в котёл.
  4. На входе важно установить фильтр.
  5. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя. Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.

Заключение

Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность).

Не стоит стремиться постичь сложную инженерную математику.

В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.

Заключение

Поскольку в продаже имеются циркуляционные насосы, укомплектованные «сухим» или «мокрым» ротором, с ручным или автоматическим способом управления скоростями, специалисты советуют приобретать устройство, ротор которого погружен в теплоноситель полностью. Выбирать его следует не только по причине пониженного шума, но и потому, что он справится с нагрузкой успешнее. Насос следует монтировать так, чтобы вал ротора находился в горизонтальном положении.

Предпочтительнее покупать изделие из нержавейки, бронзы или латуни.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
