Пусковое реле для холодильника частые поломки и способы ремонта пускозащитного реле

Как работает реле

Пусковое реле холодильной и морозильной камер – это особое устройство управляющего типа, которое во время запуска мотора компрессора отвечает за включение пусковой обмотки. Кроме того, именно оно прерывает подачу тока при условии, когда частота работы двигателя холодильника достигает более 75% вращения.

Принцип работы устройства достаточно прост: при падении в камерах температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает своего рода команду запустить мотор (весь процесс занимает не более 2 секунд). Важно отметить, что при поломке этой детали (в народе ее также называют «переключателем» или «включателем») холодильник полностью выходит из строя.

В современных моделях холодильников могут быть установлены реле различного типа: обычное пусковое, тепловое, а также температурный реле-датчик. Чаще всего тепловое и пусковое устройства называют просто пускозащитным.

Запуск асинхронного двигателя однофазной сетью 230 вольт

Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений.

Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение.

Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.

Причины поломки

Зачастую причина поломки обусловлена естественным износом определенных элементов этой детали либо в целом неправильной эксплуатации оборудования.

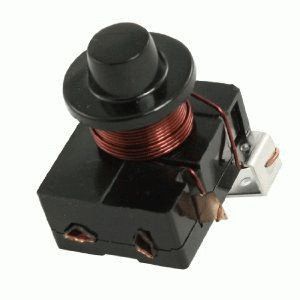

Реле холодильника

Можно выделить 2 основных признака неисправности именно этого элемента холодильника:

  1. Мотор прибора включается, но через короткое время выключается, либо же вообще не запускается. Вполне вероятно, что закоротило контакты в обмотке.
  2. Двигатель не запускается, но ток к нему при этом поступает. Возможная причина – ослабление пружины, что требует оперативной замены пускового реле.
Читать далее:  Капитальный ремонт квартир

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

  1. «Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
  2. Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает. В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются. Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения. Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента.

В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

  • перегорела спираль, в этом случае контакты не будут звониться в любом положении;
  • заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
  • нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно. В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы. Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?

Ответ прост: черный поглощает тепло, но также хорошо и излучает. В какую сторону движется процесс, определяет направление перепада температур компрессора и окружающей среды. Когда мотор горячий, то черный корпус отдает тепло воздуху. Кроме того неподалеку присутствует вентилятор, создающий принудительное охлаждение компрессора.

Читать далее:  Терморегулятор для холодильника как работает как починить

Схема коммутации пускозащитного реле холодильника:

  1. Фаза 220 В.
  2. Земля.
  1. Пусковая обмотка асинхронного двигателя компрессора.
  2. Рабочая обмотка асинхронного двигателя компрессора.
  3. Земля.

Обычно узнать, что и куда подключается, можно по цвету проводов. В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта. Но этот метод оставляется напоследок, когда остальные не помогли.

Индукционные пускозащитные реле ДХР крепятся на неподвижную раму и работают в паре с компрессорами ДХМ. После обозначения может идти цифра, которая одинакова у обоих устройств. Различие конструкций в рабочем напряжении и токах срабатывания и отпускания. Для ускорения разрыва цепи при перегреве за биметаллической пластиной расположен магнит.

Индукционное реле компрессора холодильника РТП отличается тем, что может находиться и на проводе. Не обязательно крепить к раме. Работа ведется с компрессорами ДХМ 3 и 5. Отличие от ДХР в несколько меньшем токе срабатывания. Это позволит надежнее защитить компрессор. Ток отпускания такой же. Умельцы используют холодильные компрессоры, изготавливая аппараты высокого давления, ресиверы. Накачивают шины, используют пневматическое оборудование.

Прежде чем купить реле для холодильника, убедитесь, что изделие соответствует типу компрессора. Затем элемент необходимо правильно установить. Лучше брать именно ту марку, которая имелась до ремонта. Если реле холодильника Бирюса оснащена типом РТК, лучше такое и брать, несмотря на то, что для двигателя ДХМ подойдут также и РТП, и ДХР. Совместимость устройств помогут определить справочные таблицы. Указывают необходимые технические сведения.

Замена реле своими руками

Если вы провели полную диагностику холодильника и выявили, что цепь работает нормально и обрывов нет, необходимо проверить пусковое реле. Для этого следует снять с него крышку, высверлив все алюминиевые заклепки (ее установка обратно осуществляется при помощи специальных гаек и винтов). Кстати, в старых моделях холодильников эта крышка крепится посредством обычных защелок, которые просто отодвигаются отверткой.

Читать далее:  Ремонт насоса Гном своими руками схема как разобрать частые поломки

Пускозащитное реле

К наиболее распространенным причинам поломок относится обгорание контактов пары. Кроме того, в катушке может также заклинить сердечник либо же поломаться шток, который клинит пружину.

Во время ремонта своими силами необходимо аккуратно достать катушку (как правило, она крепится на простых защелках). После следует извлечь из нее контакты со штоком и сам сердечник, а затем очистить все элементы от пыли и грязи (для этого можно использовать мягкую ткань и спирт). Если потребуется, нужно зачистить сердечник напильником или наждачной бумагой для обеспечения в канале катушки свободного хода. Аналогичную зачистку следует провести для всех контактов.

Нередко причина выхода из строя пускового реле кроется в поломке штока. При необходимости можно попробовать заменить пластмассовый заводской шток самодельным. Он делается из обычного гвоздя размером 5х35 мм, и следует отметить, что при правильной замене металлический шток прослужит дольше пластмассового.

Не менее распространенной неисправностью является перегорание нагревателя, расположенного в реле тепловой защиты. Такая поломка диагностируется посредством тестера при снятой крышке детали. Если она была подтверждена, потребуется заменить реле на новое.

Настоятельно не рекомендуется производить замену самостоятельно, поскольку при отсутствии должного опыта и определенных знаний результат процедуры может быть достаточно непредсказуемым: к примеру, холодильник может полностью выйти из строя и в дальнейшем не подлежать ремонту. Лучше сразу же обратиться за помощью к специалистам.

Сталкиваясь с какими-либо сбоями в работе холодильника, многие одесситы и жители области предпочитают обращаться в сервис по ремонту бытовой техники «iMaster». К особенностям этого сервиса, по праву входящего в число лучших на территории Одессы, относятся:

  • Возможность вызвать мастера на дом.
  • Оперативное проведение ремонтных работ любого уровня сложности – всего в течение 24 часов.
  • Рыночные цены на все услуги.
  • Многочисленные положительные отзывы клиентов.
  • Специальная система скидок.

Зайдя на сайт компании, можно оформить заявку на вызов мастера по ремонту холодильников и других видов бытовой техники в режиме онлайн. Специалист оперативно выявит точные причины выхода из строя оборудования, а затем произведет ремонт, при необходимости заменив вышедшие из строя детали: термостат, мотор компрессора, датчика, вентилятора. На все проведенные работы и замененные детали предоставляется гарантия сроком до 1 года.
