Монтаж проводки под конструкцией из гипсокартона

Электропроводка в гипсокартоне должна монтироваться перед обшивкой стены. Это значит, что вам необходимо предварительно подготовить схему дальнейшей прокладки проводки. Монтаж проводки под гипсокартоном должен начинаться одновременно с монтажом гипсокартона.

Гипсокартон может крепиться с помощью нескольких способов. Первый способ считается креплением с помощью клея. Второй способ предпочитает монтирование каркаса с помощью металлического каркаса. На клей гипсокартон применяется довольно редко. Эта технология может использоваться в том случае, если неровность стен не превышает 4 мм.

При монтаже гипсокартона на каркас вам необходимо пользоваться следующими критериями:

  1. Сначала вам необходимо закрепить в стене специальными кронштейнами.
  2. Затем на кронштейн можно прикрепить металлический профиль.
  3. Поверх каркаса вы можете необходимо нашивать гипсокартонные листы.

Эта конструкция гипсокартонной является более сложной. Естественно проводка по гипсокартону должна укладываться по отдельной технологии. Здесь вам не потребуется кабель канал для прокладки электропроводки.

Первый этап электротехнических работ – выполнение детального схематического плана электропроводки. На нем определяют точное положение точек и узлов: розеток, выключателей, светильников, блоков и распределительных коробов. Готовую схему переносят на стены.

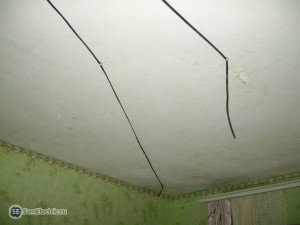

Прокладка кабеля по потолку, кабель справа - под люстру, слева - входит в гипсокартонную стену и опускается вниз к розетке.

Рассчитывают количество необходимых материалов:

  • Клемм-колодки для соединения проводов;
  • Трубка-гофра с параметрами сечения, необходимого для провода;
  • Клипсы для фиксации гофры;
  • Розетки;
  • Выключатели;
  • Дюбель-гвозди;
  • Распределительные негорючие короба;
  • Подрозетники для работ с гипсокартоном;
  • Провод.

Выбор провода определяют расчетом сечения кабеля. Неверный расчет чреват:

  • Большими затратами при использовании более толстого материала;
  • Замыканием в проводке при сечении недостаточной величины.

Технология монтажа

Расчет выполняют по таким параметрам:

  • По мощности – кабели выпускают с разной расчетной номинальной мощностью, которую они выдерживают при работе электрических приборов. Суммарная мощность бытовых приборов не превышает номинальную мощность кабеля. Полученную путем сложения общую суммарную мощность умножают на поправочный коэффициент 0,8. Далее с учетом материала, из которого выполнены жилы провода (алюминий или медь), по специальной таблице определяют сечение.
  • По силе тока – для расчета токовой нагрузки на электропроводку определят среднюю мощность всех электроприборов с учетом фазности сети (однофазная или трехфазная). Полученную величину умножают на коэффициент 1,5.
  • По длине линии – чем длиннее линия, тем больше сопротивление проводника и потеря тока. Если это значение более 5%, выбирают большее сечение.

Вступление

Есть золотое правило для любого электромонтажника, часто упоминаемое во всей технической документации. Для конструкций из гипсокартона звучит оно так: силовая и слаботочная проводка в полом пространстве перегородок должна прокладываться по существующему проекту на основе требований правил устройства электроустановок (ПУЭ). Что это значит на практике в этой статье.

Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке

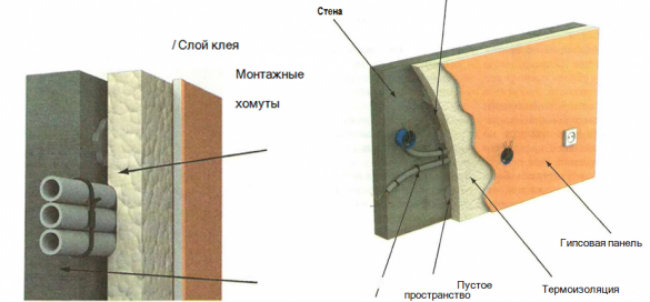

Электропроводка под гипсокартоном включает прокладку кабелей (проводов) электропроводки:

  • В перегородках из гипсокартона,
  • Под обшивкой стен из гипсокартона;
  • В промежутках между подвесным и черновым потолками в помещении.

По классификации электропроводка под гипсокартоном относится к скрытой электропроводке, со всеми вытекающими из этой классификации правилами работ по ее монтажу.

Сформулирую основные правила электропроводки под гипсокартоном в виде списка с пояснениями. Источник, ПУЭ глава7, пункт 7.1.38.

Монтаж подрозетников и выключателей

При проведении ремонта, или чистовой отделки стен, все чаще применяются листы гипсокартона. Если отбросить маленький недостаток — уменьшение габаритов помещения за счет толщины материала, этот способ наиболее удобен: он не такой трудоемкий, как покрытие стен штукатуркой.

Если вы решили выбрать для отделки именно такой вариант, необходимо знать, как правильно прокладывать электропроводку под фальшстенами.

Существует 3 основных способа монтажа ГКЛ на стену, каждый из них предполагает различные способы организации энергоснабжения.

  1. Поклейка листов на стену с помощью клеевых составов. Мало чем отличается от простой штукатурки, но укладывать провод в стену несколько проще. А вот установка подрозетников в гипсокартон в этом случае — задача посложнее.
  2. Установка гипсокартона на металлические профили без изолирующей прокладки. Кабель прокладывается в пространстве между базовой стеной и ГКЛ.
  3. Монтаж листов на профили, но под гипсокартон укладывается тепло-шумоизоляция. В этом случае, кабели прокладываются особым способом, с учетом выбранного материала изоляции.

Во 2 и 3 случаях, монтаж розеток в гипсокартон не представляет сложности.

Помещение уже отделано гипсокартоном, на нем есть декоративное покрытие (краска, обои), и существует электросеть с розетками и выключателями. А вам понадобилось установить еще несколько точек подключения (розетки 220 вольт, локальная сеть Ethernet, кабель для телевизора). Возможно ли провести работы, не повреждая чистовой слой? Если у вас есть схема крепления листов гипсокартона — никаких проблем.

В перечне указаны все возможные принадлежности. Вы можете уменьшить их количество, при обеспечении общей пожарной и электрической безопасности.

  • Гофр для укладки кабеля. Желателен при монтаже между ГКЛ и базовой стеной. Может быть пластиковым или металлическим. Последний применяется в случае, если утеплитель изготовлен из материала, поддерживающего горение.
  • Вместо гофра можно использовать кабельный короб, но это излишество, с точки зрения затрат.
  • Силовой кабель. При укладке в гофр, допускается один слой изоляции, если проводка без гофра — изоляция должна быть трехслойная.
  • При монтаже в базовую стену (штробление) — достаточно двойной изоляции.
  • Кабель заземления, для создания дополнительной системы уравнивания потенциалов. Профили под гипсокартоном следует заземлить.
  • Фурнитура для фиксации кабеля (гофра): клипсы, пластиковые втулки для отверстий в профиле, стяжки.
  • Установочные коробки под гипсокартон или обычные монтажные коробки, если ГКЛ приклеены к стене.
  • Приспособление для проделывания отверстий в профиле и гипсокартоне — так называемые «балеринки», или коронки. Разумеется, дрель.

Универсальной методики не существует, поэтому мы рассмотрим технологии, в зависимости от способа укладки листов. Монтаж электропроводки под гипсокартон начинается с составления подробного плана. На стену наносятся предполагаемые места укладки ГКЛ, с учетом стыков и возможного применения крепежных саморезов.

Затем производятся замеры, и план переносится на бумагу. После установки листов гипсокартона, вам не придется искать все коммуникации наугад.

При помощи специальной насадки в гипсокартоне прорезается отверстие диаметром 65 мм. В него будет установлен подрозетник, в нижней части которого располагаются гнезда, предназначенные для протягивания проводов.

Важно отметить, что монтаж розеток необходимо производить в месте, отстоящем от «черновой» стены на расстоянии не менее 50 мм. Через гнезда протягивается кабель и выводится наружу, а подрозетник устанавливается в просверленное отверстие, выравнивается по уровню и закрепляется посредством крепежных винтов.

Теперь можно закреплять гипсокартон на металлический каркас или сажать на клеевую основу. Только после этого можно установить розетку и выключатель. Сама процедура выполняется следующим образом:

  1. Разбирается корпус розетки и/или выключателя.
  2. К клеммам подводятся оголенные части проводки, которые фиксируются при помощи винтовых зажимов.
  3. Проверяется надежность крепления.
  4. Клеммная часть устройства помещается в подрозетник, после чего ее необходимо закрепить винтами.
  5. Устанавливаются защитные и декоративные элементы.

Перед началом работы с проводкой необходимо отключить питание, а после окончания – проверить, не соприкасаются ли оголенные части проводки с гипсокартоном. Прокладка провода в ГКЛ-коробе на потолке ведется по той же технологии, что была описана выше.

Начало работ

Работы по монтажу электропроводки в гипсокартоне начинаются после монтажа каркаса перегородки. Каркас должен быть выполнен полностью с установкой закладных под монтаж навесного оборудования, в том числе дверей. Так как двери входят в каркас перегородки, будет лучше, если двери будут установлены.

как провести проводку под гипсокартоном если он уже установлен

До монтажа каркаса должны быть завершены все электромонтажные работы по подводу линий питания и другой проводки находящейся вне конструкций для гипсокартона.

Монтаж каркаса в местах захода линий питания в него, должен выполняться совместно с электриками, работающими на объекте. Проще говоря, не должно получиться, что каркас стоит отдельно от линии питания, например, выходящей из пола.

Согласно ПУЭ (Глава 2.1., п.2.1.4, пп. 2), проводка, проложенная в конструкциях помещений, называется скрытой.

Для скрытой проводки используются только такие способы монтажа:

  • Проводка в электротехнических трубах;
  • Защита проводки металлическими рукавами;
  • Проводка в коробах;
  • В технологических пустотах и специальных каналах конструкций;
  • В бороздах,
  • Под штукатурным слоем.

Для проводки в каркасе гипсокартона, мы может использовать, только

  • Проводку в коробах;
  • Проводку в трубах (в том числе электротехнической гофре);
  • Проводку в металлических рукавах (только в пожароопасных помещениях с перегородками типа С111/112/115/116 ГСП-DF).

Важно обратить внимание, что в том же ПУЭ, в п. 2.1.19. и 2.1.23., сказано, что к местам соединений, разветвлений электропроводки должен существовать доступ для ремонта. Это значит, что в том месте гипсокартонной конструкции, где вы делаете распайку нужно устраивать технологический люк. К сожалению, это делают очень редко особенно в домашней электропроводке, о чём очень жалеют в случаи неисправностей и аварий.

  • Запрещено закладывать проводку, даже защищенную трубами, внутри стоек и направляющих каркаса. Поясню почему.
Читать далее:  Лучевая система отопления частного дома – достоинства и недостатки

проводка гипсокартон

Обшивка каркаса листами делается после электромонтажных работ. Листы крепятся к каркасу по своим правилам и при креплении листов велика вероятность повреждения проводки саморезами крепления листов. Поэтому всю вертикальную электропроводку нужно делать вне стоек, можно крепить с внешней стороне полки стойки, но не внутри неё.

  • Запрещено делать горизонтальный проход между стойками незащищенными кабелями (без труб, гофры или короба). Поясню почему.

Края технологических отверстий в профилях гипсокартона довольно острые. Незащищенный кабель может быть поврежден, особенно при попытках его сдвинуть. Кроме этого, такая проводка будет несменяемой, что запрещено ПУЭ. О сменяемой проводке тут.

  • Запрещено устанавливать коробки для розеток, выключателей и распаек в гипсокартонной перегородке друг напротив друга. Смещение между соседними коробками должно быть не менее 150 мм. Поясную почему.

Во-первых, работает всё тот же принцип сменяемости проводки. Во-вторых, включаются правила пожарной безопасности, которые предписывают разделять проводку соседних комнат.

Я писал большую статью с множеством фото, как установить розетку в перегородку гипсокартона. На фото было всё красиво и аккуратно, но не совсем правильно (по официальной технологии).

В обязательном порядке, даже если монтажная коробка независимо крепится к листам обшивки, должна быть закрыта 20 мм слоем гипсового раствора или полосками ГВЛ. Работают правила пожарной безопасности.

В конструкциях из гипсокартона на деревянном каркасе, разрешена электропроводка только в металлических трубах;

Конструкции из гипсокартона на металлическом каркасе, относятся к конструкциям из негорючих материалов. Как следствие этого, разрешена электропроводка в подвесных потолках и перегородках в пластиковых трубах или гофрированной электротехнической трубе;

Также разрешена, электропроводка в негорючих коробах;

Обязательно нужно защищать трубами, коробом или гофрой электропроводку, монтируемую отдельными проводами или горючими кабелями;

Вполне допустима, прокладка электропроводки в конструкциях из гипскартона кабелями без защиты, если они имеют изоляцию, не распространяющую горение. Например, кабель ВВГнг. Буквы нг обозначают негорючесть кабеля. Отличныйкабель с тройной изоляцией, под названием НЮМ (импорт);

Примечание. Не надо думать, что кабели «нг» совсем не горят. Они прекрасно горят, если проложены в виде жгута. Проложенные же отдельно, кабели «нг» не распространяют горение и при аварийной ситуации затухнут сами собой, если, конечно, их не будут окружать горючие материалы.

/p{amp}gt;

Конструкции из гипсокартона не являются разборными. Вряд ли вы будете разбирать готовую перегородку для замены кабеля под ней. Поэтому, рекомендовано делать электропроводку под потолком и в перегородках с возможностью замены, то есть, в трубах или гофре;

Если к монтажу электропроводки под гипсокартоном в трубах, еще можно отнестись, как необязательной, то доступ к распределительным коробкам нужно обеспечить, уж точно. Ко всем распаячным (распределительным) коробкам, оказавшимся под гипсокартоном, нужно сделать простой доступ для технического обслуживания. Обычно, для доступа делаются лючки;

Минимальное сечение жил проводов не должно быть менее 1,5 мм2;

Для освещения квартиры достаточно кабеля 3×1,5мм2 , для силовых розеток переносных приборов 3×2,5 мм2, для плиты 3×4(6)мм2.

Рекомендую электрические кабели марок ВВГнг (Россия) или НЮМ (NYM) (Импорт).

Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке

Для установки розеток на стену из гипсокартона выпускаются специальные подрозетники;

Защита для проводки

В современном производстве для изготовления электрических проводов в основном используется медь. Готовый провод помещают в изолирующую оболочку.

В этом случае трубка не помешает монтажу и предотвратит повреждения кабеля, что даст возможность избежать короткого замыкания. Также такая оболочка может защитить провод от мелких грызунов, что особенно актуально в некоторых бытовых помещениях.

Также для этих целей иногда используют ПВХ (полихлорвиниловые) трубы или специальные пустотелые кабели, изготовленные из пластика. Они не так удобны при сборке, их сложно прокладывать в труднодоступных местах.

Современный электрический провод изготавливается в основном из меди и заключен в изолирующую оболочку. Однако специфика гипсокартонной отделки в наличии металлического каркаса и множества точек крепления, состоящих из острых саморезов для профиля. Чтобы не повредить изолирующий слой провода его нужно обязательно заключить в защитную гофрированную оболочку.

гофрированный кабель
Пример защиты кабеля гофрированной оболочкой

Такая гибкая трубка не помешает монтажу линий, позволит защитить кабель от механических повреждений и, как следствие, короткого замыкания от контакта с металлическими элементами каркаса.

Дополнительно этот гофрированный канал усилит гидроизоляцию провода, что немаловажно в таких помещениях, как кухня, ванная или санузел, а также сделает недоступной изоляцию для мелких грызунов (особенно актуально в частном домовладении!). Как вариант защиты провода можно еще использовать ПВХ трубы или специальные пластиковые кабели-каналы. Однако такие элементы менее удобны в монтаже, и их особенно нелегко проложить в труднодоступных местах.

Монтаж проводки под гипсокартоном

Монтаж проводки под гипсокартоном можно охарактеризовать тремя вопросами и ответами на них:

  1. Как защитить проводку?
  2. Где проложить кабель под гипсокартоном?
  3. Как закрепить провод?

Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке

Способы прокладки линий электрического обеспечения подбираются зависимо от способа монтажа гипсокартонной отделки: с каркасом или без каркаса.

крепление проводки
Пример крепления проводки на каркас из профилей

Бескаркасный метод обшивки используется реже, и в такой ситуации нужно предварительно подготовить места, где можно будет уложить скрытую проводку под гипсокартоном. Для этого нужно провести штробление поверхностей несущей стены и уложить кабель в них. Обязательно придется подготовить места, где будет осуществляться установка розеток и выключателей, под которые нужно штробить ямки.

Крепление кабеля к стене происходит за счет использования специальных хомутов. При каркасном способе отделки, проводку под гипсокартоном своими руками можно прокладывать по стене как в первом варианте. Или непосредственно в самом основании, используя стойки как опору для кабеля.

стойки кабель
Пример использования стоек для крепления кабелей

При этом под горизонтальные линии в стоечных профилях нужно просверлить отверстия или же приобрести такие рейки с готовыми точками под проводку. Крепление в таком случае можно сделать с использованием пластиковых кабельных стяжек. Наиболее часто используется прокладка проводки по последнему варианту с каркасным основанием.

Итак, как провести проводку под гипсокартоном с каркасом из металлического профиля?

  • в самом начале, перед тем как сделать проводку, нужно подготовить схему с расположением всех линий обеспечения и выходов под розетки и выключатели. При этом осуществляется планирование, как будут проходить линии электрического провода. Существует два способа. Первый — это разводка проводки на потолке. Второй – вдоль стен. Какой из них выбрать зависит от типа потолка, если подвесной из гипсокартона или натяжной, то кабель прокладывают по перекрытию. В случае если потолок не перекрывается, делают разводку по стенам, прокладывая кабель горизонтально на расстоянии 150 мм от потолка;
    схема кабеля гипсокартон
    Схема расположения электрических линий в доме

     разводка электропроводки

    размер проведение кабель
    Чертеж с размерами отступов от стен и потолка для проведения кабеля под гипсокартоном

  • на первом этапе изначально монтируют каркас с металлического профиля по стандартному варианту. Если были приобретены рейки с отверстиями под проводку, то их устанавливают там, где потребуется;
  • схему расположения линий прокладки кабеля, розеток, выключателей, а также распределительных коробок лучше всего перенести на поверхности стен и потолка. Так будет намного проще работать, ничего не забыв при этом; план проводка

    схема электропроводки
    Схема расположения электропроводки в квартире

  • следующим этапом будет закрепление распределительных коробок во всех помещениях. Их крепят к поверхности стен с помощью обычных дюбелей и саморезов для гипсокартона;
  • после этого приступают к прокладке линий электрообеспечения. По всей протяженности изначально крепят саморезами клипсы или хомуты, которые зафиксируют заключенный в гофре кабель. А также в качестве крепежного материала можно применить кабельные стяжки;
  • в стойках каркаса стен сверлят отверстия, через которые нужно протянуть горизонтальную проводку;

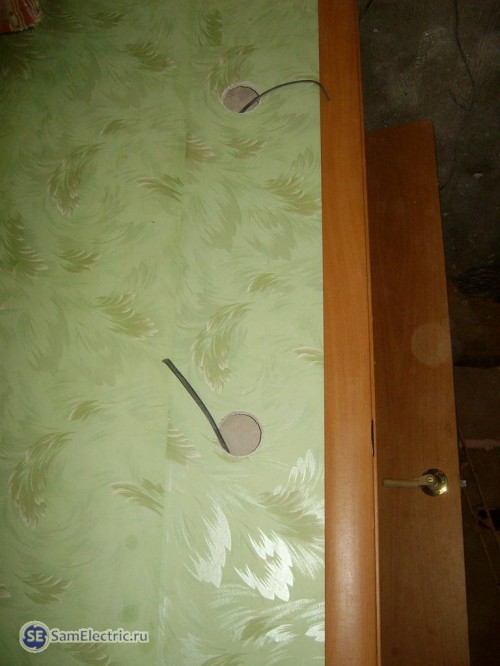

  • обязательно делаются выводы под розетки и выключатели. Их высота от поверхности пола составляет 300 и 800 мм соответственно. При этом желательно рядом на полу отметить их месторасположение, чтобы потом не возникло вопроса, как найти их под гипсокартоном.
    установка розеток
    Пошаговая установка розеток в стене из гипсокартона

    Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке
    Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке

    Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке
    Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке

После окончания прокладки проводки каркас обшивают и приступают к сверлению отверстий для стаканов подрозетников. В видео рассказывается о прокладке проводки под гипсокартоном.

Этот способ используют, если гипсокартон монтируется без каркаса, на гипсовый монтажный клей. Так как пространство под его поверхностью будет ограниченным, линии проводов и розетки нужно «утопить» в стену, для чего перед обшивкой готовят штробы под проводку.

Как и в каркасном способе для удобной работы лучше перенести всю схему на стены и потолок, после чего начинать штробить поверхности. Если придется работать с бетоном, кирпичом или пенобетоном, то лучше изначально сделать продольные разрезы. По ним потом можно проводить штробление.

отверстия розетки
Изготовление отверстий для розеток

По разметке нужно штробить линии под проводку, при этом в местах монтирования розеток, распределителей и выключателей готовят соответствующие углубления. В деревянном доме штробление лучше делать стамеской.Проштробив линии, нужно установить распределительные коробки, от которых по линиям прокладывают кабель в гофрированной трубе и закрепить его пластиковыми клипсами.

Читать далее:  Можно ли наносить жидкие обои на гипсокартон

Проложив провода, приступают к монтажу гипсокартона. Не стоит забывать о расположении кабеля, чтобы при дополнительном прикручивании гипсокартона саморезами не попасть по электропроводке. После того как гипсокартон уложен, в местах расположения розеток и выключателей сверлят отверстия и устанавливают подрозетники, выводя проводку под дальнейшее подключение оборудования.

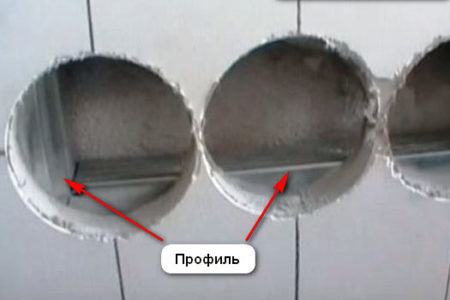

отверстия подрозетники
Отверстия в гипсокартоне под подрозетники

Подключение питания в доме желательно провести до окончательной отделки, чтобы в случае неполадок можно было не разрушать чистовое покрытие, демонтировав лист обшивки и с легкостью найти проводку с дефектом или браком в прокладке.

Лучший вариант – использовать кабель типа ВВГнг (негорючий), и затянуть его в гофротрубу ПВХ. Ещё лучше – использовать кабель ВВГнг-LS. Его можно прокладывать без гофры, так как у него двойная общая изоляция. Этот кабель имеет круглую форму, поэтому меньше цепляется при протяжке и его удобнее укладывать.

Однако, про больших объемах становится ощутимой разница в цене. Поэтому я в основном использую для электромонтажа кабель ВВГнг, он подходит в большинстве случаев, его можно назвать универсальным для электропроводки в доме.

В данной статье электрокабель проложен без гофры по нескольким причинам.

  • Расстояние для прокладки кабеля в некоторых случаях менее 16 мм (диаметр гофры), и гофротруба элементарно не пролезет.
  • Проложенный кабель жестко закреплен с двух концов, что исключает его натяжку и возможное повреждение изоляции.
  • Кабель прокладывается очень аккуратно, чтобы исключить механическое повреждение изоляции.

Кабель крепится к потолку дюбель-хомутами, как на фото выше и ниже. Для этого перфоратором сверлятся отверстия диаметром 6мм. Кстати, очень рекомендую дюбель хомут для крепления кабелей к любым поверхностям. Очень удобно и быстро!

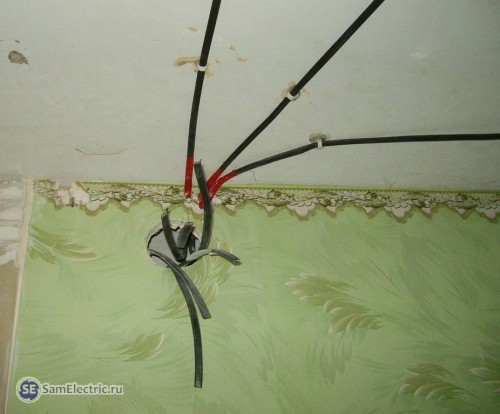

Выводы кабеля под распределительную коробку.

На фото показано место, где кабелей больше всего – распределительная коробка. В неё приходит кабель ВВГнг 3х2,5 с щитка, он проходит через стену из соседней комнаты. Вводной кабель в обязательном порядке защищается слоем изоленты в местах прохода стены и металлопрофилей.

После установки натяжного потолка всё это скроется, поэтому красоты не требуется. Единственное условие – чтобы кабель не провисал. Об этом я писал в статьях Установка люстры в натяжной потолок и Светодиодная лента в натяжном потолке.

Тут самое хитрое место, ведь кабель просто так не засунуть в полость, которая состоит из поперечных профилей. А главное – ничего не видно, действовать надо только по интуиции и опыту.

Я раньше пытался “надурняк” сунуть кабель просто, без приспособлений. Но если в некоторых местах щель 1 см и менее, и её не видно, то сделать это на длинах более 1м нереально. Проволока так же вьется, извивается, попадает не туда.

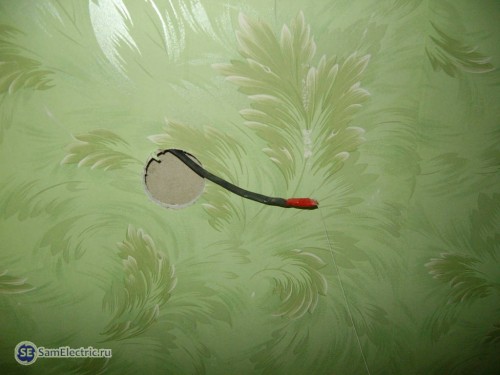

В результате мой друг Геннадий подсказал очень простой способ протяжки кабеля в полости гипсокартонной стены. Берём прочную нитку или верёвку, привязываем к ней гайку М8 – М12.

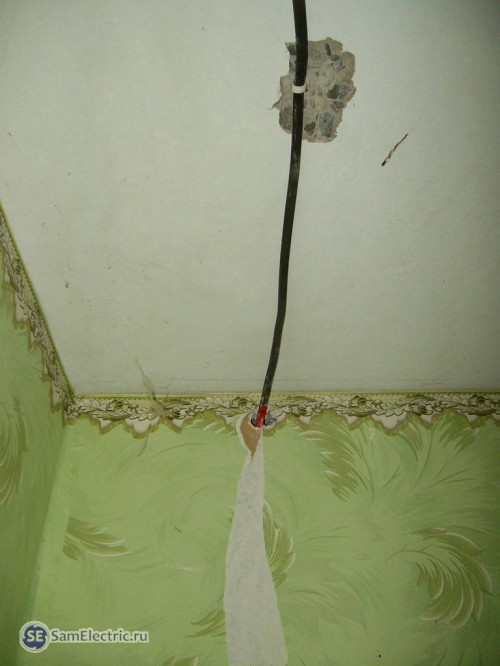

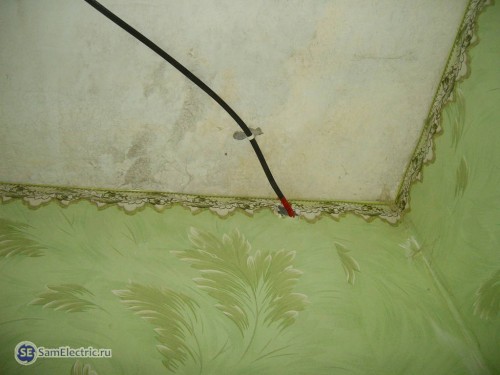

Ввод с потолка под гипсокартон

Дальше всё просто. Снизу предварительно высверливаем коронкой отверстие под розетку или выключатель. Потом сверху аккуратно опускаем нашу гайку. Цок-цок-цок – и нитку можно ловить в нижнем отверстии.

Данная инструкция не будет затрагивать моменты, связанные с креплением каркаса из профилей к стене, а также самих листов ГКЛ. Мы расскажем только о той части работ, которая связана с электромонтажом – прокладкой кабеля по стенам, фиксацией распределительных коробок и установкой розеток с выключателями.

Так как каркас из профилей, а также саморезы могут повредить защитную ПВХ оболочку кабеля и стать причиной короткого замыкания, проводник нужно обязательно защитить гофрированной трубой, которая дополнительно предотвратит распространение пламени при возгорании электропроводки за гипсокартоном.

Хитрость электриков

Помимо гофры при монтаже электропроводки под гипсокартоном можно использовать трубы либо специальные короба, но эти варианты защиты не такие удобные. Преимущество гофрированной трубы в том, что она имеет небольшое поперечное сечение и хорошую эластичность, поэтому ее мы и рекомендуем использовать при электромонтажных работах.

В зависимости от того, как будут крепиться листы ГКЛ к стене, выбирается способ монтажа. На сегодняшний день гипсокартон можно крепить к специальной конструкции из профилей либо обойтись без каркаса, самостоятельно посадив листы на клей. Второй вариант используется крайне редко и только в том случае, если стены в доме практически идеально ровные.

Чтобы вы знали о том, как протянуть провод своими руками, если листы ГКЛ садятся на клей, вкратце объясним сущность электромонтажных работ. Для начала нужно самому произвести штробление стен под проводку, после чего закрепить провод в подготовленных канавках и заштукатурить все штробы. Когда раствор высохнет можно приступать к креплению листов без каркаса.

Начало работ

  • в самом начале, перед тем как сделать проводку, нужно подготовить схему с расположением всех линий обеспечения и выходов под розетки и выключатели. При этом осуществляется планирование, как будут проходить линии электрического провода. Существует два способа. Первый — это разводка проводки на потолке. Второй – вдоль стен. Какой из них выбрать зависит от типа потолка, если подвесной из гипсокартона или натяжной, то кабель прокладывают по перекрытию. В случае если потолок не перекрывается, делают разводку по стенам, прокладывая кабель горизонтально на расстоянии 150 мм от потолка;схема кабеля гипсокартон Схема расположения электрических линий в доме

     разводка электропроводки

    размер проведение кабель Чертеж с размерами отступов от стен и потолка для проведения кабеля под гипсокартоном

  • на первом этапе изначально монтируют каркас с металлического профиля по стандартному варианту. Если были приобретены рейки с отверстиями под проводку, то их устанавливают там, где потребуется;
  • схему расположения линий прокладки кабеля, розеток, выключателей, а также распределительных коробок лучше всего перенести на поверхности стен и потолка. Так будет намного проще работать, ничего не забыв при этом; план проводка

    схема электропроводки Схема расположения электропроводки в квартире

  • следующим этапом будет закрепление распределительных коробок во всех помещениях. Их крепят к поверхности стен с помощью обычных дюбелей и саморезов для гипсокартона;
  • после этого приступают к прокладке линий электрообеспечения. По всей протяженности изначально крепят саморезами клипсы или хомуты, которые зафиксируют заключенный в гофре кабель. А также в качестве крепежного материала можно применить кабельные стяжки;
  • в стойках каркаса стен сверлят отверстия, через которые нужно протянуть горизонтальную проводку;
  • обязательно делаются выводы под розетки и выключатели. Их высота от поверхности пола составляет 300 и 800 мм соответственно. При этом желательно рядом на полу отметить их месторасположение, чтобы потом не возникло вопроса, как найти их под гипсокартоном.установка розеток Пошаговая установка розеток в стене из гипсокартона

    Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке
    Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке
    Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке

    Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке
    Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке
    Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке

Зачем в стойках для гипсокартона отверстия

Прежде чем начать монолог о правильно проводке в гипсокартоне, посмотрим еще раз, на вертикальные стойки металлических профилей используемых для каркаса перегородки.

Как видим на фото и в профилях КНАУФ и профилях ГИПРОК, по длине стоек с равномерным шагом сделаны квадратные отверстия. Эти отверстия не особенности технологий изготовления профилей. Эти отверстия сделаны специально для прокладки инженерных коммуникаций, в том числе силовой и слаботочной электропроводки в каркасе гипсокартона.

Возможные неприятности

Кабель с потолка входит в гк стену

Если во время возведения перегородки уложить электропроводку до закрытия первой части фальшстены, то при ее установке велика вероятность повреждения не только самой трубы, но и нарушения целостности проложенных в ней проводов. При наличии нескольких коммуникаций в полости эта вероятность возрастает.

Также существует вероятность того, что гофра наткнется на саморез. Поэтому при возникновении подобной ситуации трубу либо немного сдвигают, либо просто отрезают острый кончик самореза. Так возможность повреждения гофры сводится практически к нулю.

Случается так, что после окончания всех работ обнаруживается, что что-то не работает. В таком случае в первую очередь стоит проверить правильность скручивания проводов в распределительной коробке. Если это не решило проблему, то придется полностью демонтировать стену. Для этого важно запомнить сторону, с которой снимается гипс, потому что нарушение целостности проводки всегда происходит со стороны, к которой она прижата.

Надеемся, что мы смогли раскрыть интересующие вас вопросы, и теперь вы с настоящей уверенностью можете сказать, что знаете как сделать проводку под гипсокартоном.

Штробление стен

Если ГКЛ устанавливается на каркас, для прокладки кабеля остается достаточно пространства. Здесь не требуется штробление стен, что является шумной, пыльной и трудоемкой операцией. Каркасная гипсокартонная конструкция в этом случае имеет следующие преимущества:

  • не нужны специальные инструменты;
  • скрытая коммуникация;
  • легкость монтажа проводки с фурнитурой.

Если нет необходимости в шумо- и звукоизоляции, неровности стен не слишком велики, и к тому же не хочется терять полезное пространство, которое «съест» каркас, можно просто наклеить листы на стены. В этом случае электропроводка прокладывается так же, как под слоем штукатурки: необходимо штробить стены и укладывать скрытую проводку внутри.

Рассмотрим порядок монтажа электропроводки в наиболее распространенном случае, когда гипсокартон устанавливается на каркас.

Читать далее:  Как выбрать хорошую акриловую ванну лучшие рекомендации

Выводы кабеля под распределительную коробку.

Для безопасной прокладки скрытой проводки под гипсокартоном необходим гофрированный шланг. К тому же, если протянуть кабель через гофру, после будет проще произвести его замену при выходе из строя.

Перед началом монтажа нужно подготовить необходимые материалы и инструменты, а затем произвести некоторые манипуляции с кабелем и гофрой.

Материалы для монтажа:

  • гофрированный шланг;
  • кабель;
  • клипсы;
  • дюбели;
  • клеммные колодки для соединения концов проводов;
  • распределительные коробки, подрозетники для гипсокартона, выключатели, розетки.

Кабель для электропроводки следует применять негорючий с маркировкой ВВГнг. Если взять тип с двойной изоляцией ВВГнгLS, гофру использовать не обязательно.

Из инструментов понадобятся перфоратор, дрель, шуруповерт.

Перед монтажом кабель затягивается в гофрированную трубу.

  1. Отмеряется гофра и кабель, после чего они отрезаются до нужной длины.
  2. Проволока внутри гофры закручивается вокруг кабеля и обертывается изолентой.
  3. Свободный конец проволоки крепится к неподвижному предмету, после чего производится протяжка: гофра натягивается по всей длине, после чего надевается на кабель.

Прокладка проводки производится после установки каркаса под гипсокартон.

Порядок монтажа

Протяжка кабеля под гипсокартоном с помощью нитки. Нитка примотана красной изолентой.

Монтаж проводки осуществляется в следующей последовательности:

  • Составляется схема прокладки с разметкой на базовой стене положения трассы и фурнитуры. Кабель прокладывается только вертикально и горизонтально. Соблюдение этого правила поможет легко определить его расположение под покрытием – напротив розеток с выключателями.
  • В стенах сверлятся отверстия, первое – на высоте от пола 20 см, следующие – с шагом 40 см. В них на дюбели крепятся клипсы. Фиксация шланга исключает его провисание.
  • На клипсы монтируется гофра с протянутым через нее кабелем. Она проходит за профилями. Если они расположены близко к стене, кабель пропускают через отверстия каркаса, которые следует вырезать. Гофротруба располагается на удалении от саморезов, которые могут проткнуть кабель. Если острые концы проходят рядом с проводом, их следует отрезать.
  • Распределительные коробки монтируются на стены или потолок с помощью дюбелей. Лучше устанавливать их в гипсокартон позже, одновременно с розетками и выключателями.

После окончания разводки проводки на профили монтируются ГКЛ.

Под розетки и выключатели на гипсокартон монтируются подрозетники, специально предназначенные для него. Их изготавливают из самозатухающей пластмассы.

  • Отверстия нужного диаметра в листах делаются с помощью дрели с коронкой.
  • Срезанные края следует обработать грунтовкой и раствором шпаклевки. Прочность листа при этом увеличится.
  • К отверстиям подводятся концы кабелей.
  • Подрозетник вставляется и крепится в отверстии винтами с лапками, после чего через него наружу вытягиваются провода. Туго затягивать не следует: можно разрушить хрупкий материал основания или пластика.
  • Розетки и выключатели вставляются и подключаются после финишной отделки ГКЛ.

Распределительные коробки также удобно монтировать в гипсокартон. Тогда к проводам будет доступ снаружи.

Во влажных помещениях проводка в гипсокартонных конструкциях имеет отличия от обычной. Здесь не помешает консультация квалифицированного электрика.

К проводке предъявляются следующие требования:

  • распределительная коробка и выключатель устанавливаются за пределами помещения;
  • розетки размещаются не ближе 65 см от источника воды;
  • электроприборы выбираются водозащитного типа и заземляются;
  • линия питается от отдельного автоматического выключателя с устройством защитного отключения;
  • заземляющая шина и металлические проводящие элементы (полотенцесушитель, трубы, водосток, электроприборы) объединяются в систему уравнивания потенциалов.

Способ отличается от монтажа внутри стеновых конструкций. Для подводки к единичному светильнику кабель подводится к верхней кромке стен. В потолочных ГКЛ сверлятся отверстия, в них вводится кабель и проталкивается к выходу. Таким образом его можно протянуть на несколько метров.

Кабель под розетку и выключатель

Если точек выхода много, работа производится после монтажа каркаса и до крепления гипсокартона. Если потолок уже смонтирован, листы придется снять.

Последовательность работ будет следующей:

  1. Составляется схема прокладки проводки, где отмечаются все точки распределения электрических элементов. Затем она в виде разметки переносится на место монтажа.
  2. Кабель можно прокладывать по стенам, но лучше крепить на клипсы или перфорированную металлическую ленту к потолку. Затем он вертикально спускается к светильникам, розеткам, выключателям.
  3. Последним этапом является подключение проводов к электрическим точкам через установленные подрозетники.

Заключение

Скрытая проводка в гипсокартоне будет успешно проложена, если правильно выполнять все этапы монтажа. Работа делается в процессе очередного ремонта. Проводка будет служить долго, если предварительно составлена и рассчитана схема и правильно выбраны комплектующие.

В случаях, когда предусматривается использование клеевого состава, потребуется предварительно проштробить стены для скрытой укладки проводов. Весь процесс выполняется следующим образом:

  1. На стену наносится разметка, вдоль которой в дальнейшем будут проложены кабели. Отдельно необходимо указать места, где запланирована установка выключателей и розеток. Размечая стену, рекомендуется использовать уровень, чтобы исключить образование перекосов. Важно обращать внимание на то, чтобы повороты кабелей были максимально плавными.
  2. Штробление стен по разметке. Под розетку и выключатели необходимо выдолбить отверстие глубиной более 35 мм. Для этого используется перфоратор с соответствующей насадкой.
  3. Штробы, предназначенные для прокладки электрокабеля, прорезаются при помощи штробореза. Можно также воспользоваться перфоратором.
  4. Провод протягивается через гофрированные трубы, которые затем укладываются в канавки. В местах, где предусмотрены розетки и выключатели, кабель должен быть открытым.
  5. По окончании работ все штробы шпаклюются.

Выполнив описанные выше действия, можно наносить клеевой состав и монтировать листы гипсокартона.

система проводки

При установки кабеля в стене необходимо обращать внимание на плавность поворотов кабеля.

Инструменты и материалы

  • Гофр для укладки кабеля. Желателен при монтаже между ГКЛ и базовой стеной. Может быть пластиковым или металлическим. Последний применяется в случае, если утеплитель изготовлен из материала, поддерживающего горение.
    Гофра
  • Вместо гофра можно использовать кабельный короб, но это излишество, с точки зрения затрат.
  • Силовой кабель. При укладке в гофр, допускается один слой изоляции, если проводка без гофра — изоляция должна быть трехслойная.
    Изоляция
  • При монтаже в базовую стену (штробление) — достаточно двойной изоляции.
    Изоляция2
  • Кабель заземления, для создания дополнительной системы уравнивания потенциалов. Профили под гипсокартоном следует заземлить.
  • Фурнитура для фиксации кабеля (гофра): клипсы, пластиковые втулки для отверстий в профиле, стяжки.
  • Установочные коробки под гипсокартон или обычные монтажные коробки, если ГКЛ приклеены к стене.
  • Приспособление для проделывания отверстий в профиле и гипсокартоне — так называемые «балеринки», или коронки. Разумеется, дрель.
    Коронка

Как провести электропроводку под гипсокартоном?

Монтажные работы выполняются в следующей последовательности:

  1. На стене размечается местоположение всех элементов. Для исключения перекосов рекомендуется использовать уровень. Повороты проводов необходимо сделать максимально плавными;
  2. Далее согласно разметке выполняется штробление стен. Перфоратором с установленной коронкой нужного диаметра высверливаются отверстия под розетки и выключатели. Их глубина должна быть больше 35 мм. Штробы для прокладывания кабеля можно сделать следующими инструментами:
  • Зубило и молоток. Выдавливать ними штробу довольно трудоемко
  • Дрель и зубило. Дрелью через каждые 1-2 см высверливаются отверстия, затем все остальное выбивается зубилом. Таким способом сделать штробу в кирпичной стене не получится
  • Болгарка с алмазным диском. Образуется очень много пыли
  • Перфоратор. Штробы получаются кривыми
  • Штроборез – это инструмент для создания штроб
  1. Выполняется протягивание провода через защитную трубу;
  2. Гофрированная труба с продетым в нее проводом укладывается в проделанные в стене канавки. Проводка, выводимая для подключения розеток и выключателей, должна быть открытой;
  3. Штробы заделываются шпаклевкой.

Завершив работы по монтажу электропроводки, можно начинать приклеивать гипсокартонные листы.

Электромонтаж

Метизы и металлические рейки каркасов – потенциально опасны для материалов, из которых выполнена оболочка кабеля. Поэтому проводка под гипсокартоном требует защитных механизмов.

Проводка под гипсокартоном прокладка провода в гкл коробе и на потолке

Электропроводка, проведенная под гипсокартоном

С этой целью используют трубы, кабельные и гофрированные каналы. Трубка-гофра – часто применяемое изделие, способное нивелировать возникновение замыкания в сети. Ее популярность обусловлена высокой эластичностью и небольшим сечением. Чтобы продеть кабель в гофру своими руками, сначала шилом протыкают его край.

Монтаж распредкоробки

Монтаж электропроводки начинается с установки распределительной коробки, которая предназначена для:

  • Упрощения ремонта и обслуживания электрической сети;
  • Подсоединения новых блоков;
  • Равномерного распределения электроэнергии.

Ассортимент распедкоробок различают по видам и типам:

  • Материал – металлические (чаще применяются в банях деревянных домостроений) и пластиковые;
  • Установка – скрытая и наружная;
  • Форма – круг, квадрат и прямоугольник;
  • Размер – большая линейка параметров.

Ход работ при наружном (открытом) виде установки:

  • Полностью отключается подача электроэнергии;
  • Фиксируют коробку дюбелями;
  • Обрезают наконечники уплотнителей;
  • Соединяют группы проводов между собой;
  • Изолируют места соединений.

Пример монтажа

При скрытом способе монтирования:

  • Выполняют щтробление оснований;
  • Монтаж линии к месту подключения;
  • Заделка штробов шпаклевкой;
  • Соединяют провода.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
