С чего нужно начинать выполнение

Как правило, на первых этапах ремонта, люди обычно, еще слабо представляют конечный результат. А для грамотной электропроводки, очень желательно, было бы его представить. Так как от этого, будет зависеть  функциональность и логичность расположения розеток, выключателей, освещения, да и вообщем-то, всей проводки в целом.

Схема электропроводки в частном доме или квартире, всегда должна начинаться одинаково, с составления плана электрики. И вот почему. Допустим, сделали вы ремонт, при этом, не особо задумывались по поводу конечного результата, как электрик советовал, так и делали. Все готово. Расставили мебель по местам, расположили бытовую электронику и что же у нас получилось? Катастрофа!

Все розетки, оказались в холодном резерве, одну загородил шкаф, другую диван, третью комод и четвертую тумбочка, даже возле телевизора и любимой стерео системы, как по закону подлости, не оказалось розеток в радиусе 3-4 метров. И вот здесь, начинается очень веселая и увлекательная игра, под названием, раскидай по всей квартире удлинители и пилоты.

Спрашивается, зачем вы делали новую электропроводку, чтоб потом ходить и спотыкаться об удлинители? Разумеется нет. И в квартире, это еще пол беды, а вот неправильно выполненная схема электропроводки в частном доме, сулит более глобальные последствия. Ведь, если в квартирах, проводка меняется в среднем, раз 20-25 лет, то в частных жилых домах, намного реже или совсем никогда.

Что же делать? Сядьте, и спокойно подумайте, определитесь с расстановкой мебели и бытовой электроники. Обязательно отметьте, что нового из электроприборов, вы планируете приобрести в ближайшие годы.  Например: кондиционер, посудомоечная машина, морозильная камера, электрический водонагреватель, электрический духовой шкаф или варочную панель и так далее, и куда, после этих приобретений могут сдвинуться уже имеющиеся шкафы, диваны и тумбочки. Посоветуйтесь со своим семейством, женой и детьми, на практике, их советы, оказываются очень даже не лишними.

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Содержание

  1. Особенности
  2. Планирование и схема
  3. Группировка
  4. Способы прокладки
  5. План работ
  6. Меры безопасности
  7. Варианты схем
  8. Заключение

Планирование и схема

Для того чтобы подобная задача была выполнена качественно, следует составить примерную схему проводки в квартире с указанием размещения электроточек, бытовых приборов и их потребляемой мощности, линий их подключения. Именно при производстве подобной работы нагрузка распределяется равномерно по группам, каждая из которых будет защищена своим отдельным автоматическим выключателем.

Современные пластиковые щитки смотрятся довольно эстетично, легко вписываясь в любой интерьер

Коммутация проводки электрики в квартире может быть выполнена тремя основными способами:

  1. Обычная скрутка – достаточно простой, но не всегда удобный метод, производство которого может привести к нагреву соединения при слабой протяжке.
  2. Паянная скрутка – метод довольно трудозатратен и занимает очень много времени, однако контакт получается плотным и защищённым от нагрева.
  3. Применение клеммников. Раньше для этих целей использовались винтовые зажимы, требующие для монтажа дополнительного времени. Сегодня всё чаще встречаются контакторы WAGO, которые позволяют выполнить электромонтажные работы максимально быстро.

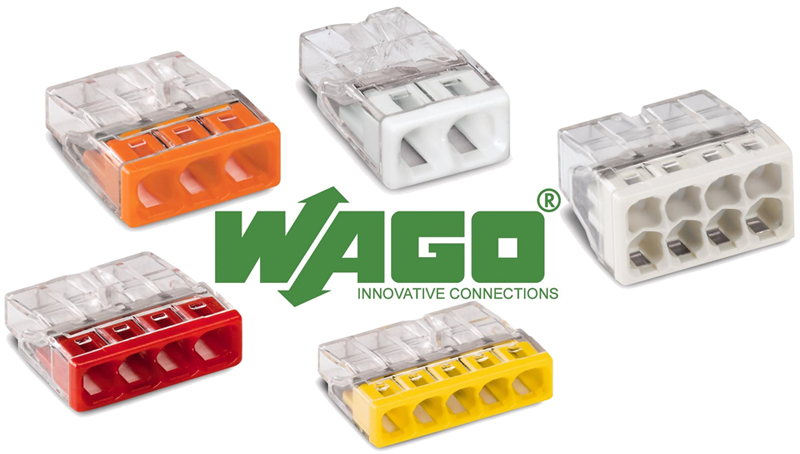

Вот так выглядят самозажимные клеммники WAGO
Вот так выглядят самозажимные клеммники WAGO

Проводка электричества в квартире может быть скрытой или открытой (наружной). Какой способ использовать решает каждый самостоятельно, однако необходимо отметить, что скрытая электропроводка надёжнее. Такая применима в строениях из бетона, кирпича или пенобетона. Что касается бревенчатых домов или панельных сооружений, не предусматривающих штробления стен, то в них чаще используется открытая прокладка проводов.

Определившись с тем, где и какое оборудование будет расположено, необходимо разбить все розетки на отдельные группы, которые будут питаться от отдельных линий. К примеру:

  1. Розеточная группа кухни.
  2. Розетка на кухне, подключаемая через отдельное УЗО.
  3. Гостиная и прихожая.
  4. Спальня и санузел.

Но отдельном листе обозначаются линии освещения. Здесь можно разделить группы на каждую комнату, однако это приведёт к увеличению количества автоматов в распределительном щите. Можно сделать отдельными кухню/спальню, санузел/гостиную и прихожую.

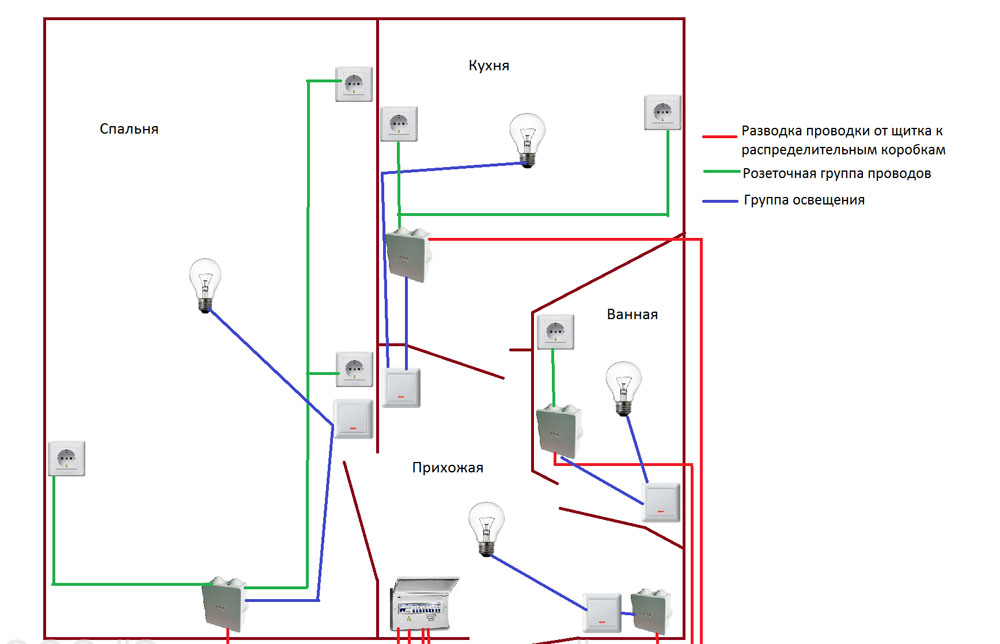

Примерный набросок схемы расположения точек электропитания в квартире
Примерный набросок схемы расположения точек электропитания в квартире

Это одна из важнейших задач при прокладке новой проводки в квартире, правильность решения которой обеспечит безопасность всей домашней сети. Однако следует понимать, что вместе с ней одновременно нужно решить и вопрос номиналов защитной автоматики. Расчёты производятся следующим образом. Глядя на составленную схему суммируем потребляемую мощность всех бытовых приборов, которые будут запитаны от каждой конкретной линии.

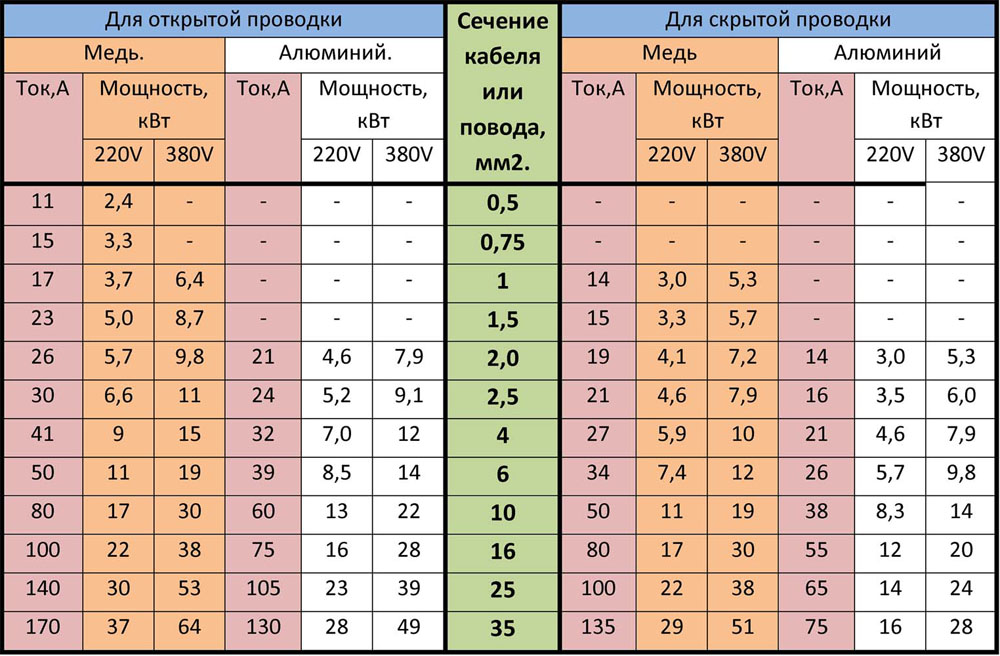

Таблица сечений кабелей по мощности и токовой нагрузке
Таблица сечений кабелей по мощности и токовой нагрузке

Чтобы в процессе эксплуатации электронной техники и подключения ее из различных электрических точек не приводило к постоянным перезакладкам элементов сетей, чтобы не приходилось постоянно штробить стены квартиры, специалисты рекомендуют работы по обустройству электросети начинать с составления схемы электроснабжения. Пример схемы разводки и подключения электрооборудования можно увидеть на рисунке 1.

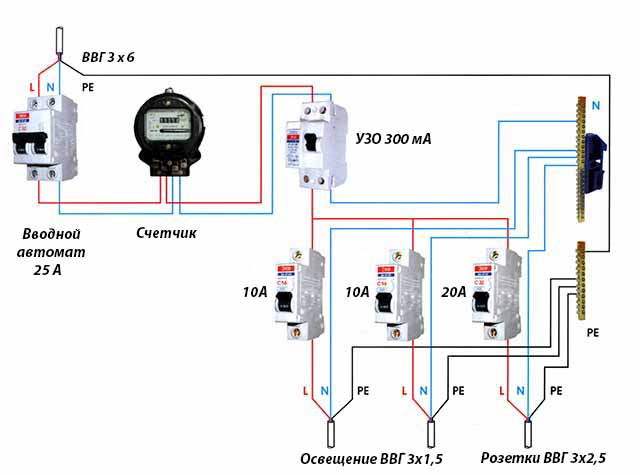

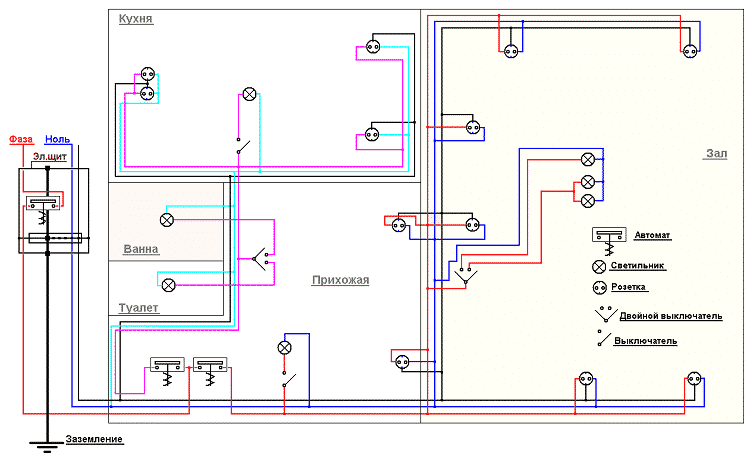

Схема электроснабжения квартиры
Рис. 1. Пример схемы электроснабжения квартиры

Такой чертеж, схему формируют «обратным порядком»: первоначально на план квартиры наносят всю используемую осветительную аппаратуру, силовую технику; далее, на основании мощностных расчетов, выбирают схему разводки проводников, сечение проводов, защитные устройства.

Силовая часть

Силовая часть электросети включает в себя мощное оборудование, применяемое в квартире: духовые шкафы, печи, нагревательные баки, кондиционеры. Для их подключения выделяют отдельные мощные линии, защищаемые отдельными защитными автоматами (УЗО). Такой способ проектирования позволит более безопасно эксплуатировать технику в квартире и более эффективно производить ремонтные работы в сетях электропроводки.

Осветительная часть

Следующий блок электрической схемы квартиры – осветительная часть. Здесь есть два варианта проектирования:

  • одна группа;
  • несколько групп осветительной техники.

Первый тип схемы используют в небольших по площади помещениях, оснащаемых относительно малым количеством приборов освещения. Второй метод цепи освещения более распространен. Пример такого подключения приведен на рисунке 2.

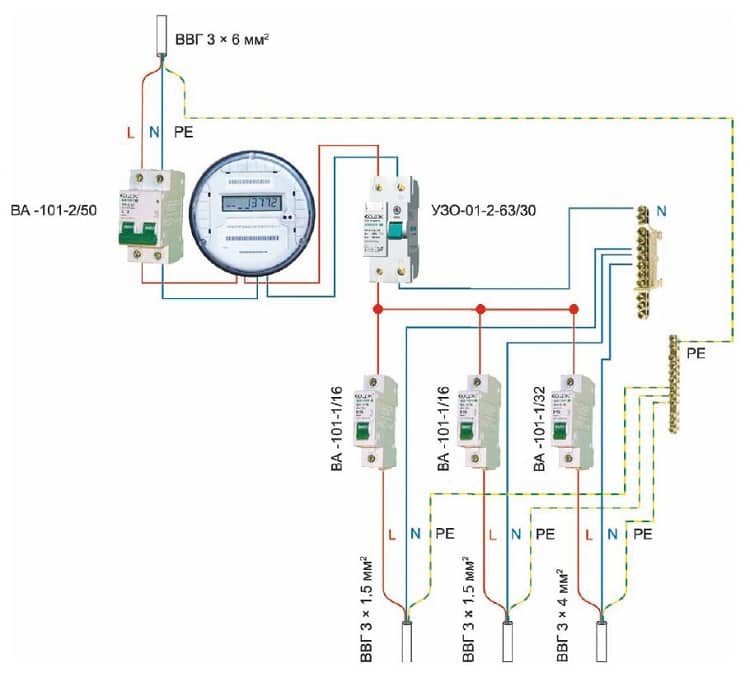

Схема проектирования нескольких групп освещения в квартире
Рис. 2. Схема проектирования нескольких групп освещения в квартире

Если в комнате, кроме элементов освещения, есть необходимость использования блоков питания, трансформаторов, их также рекомендуют включать отдельным электрическим контуром с отдельным УЗО.

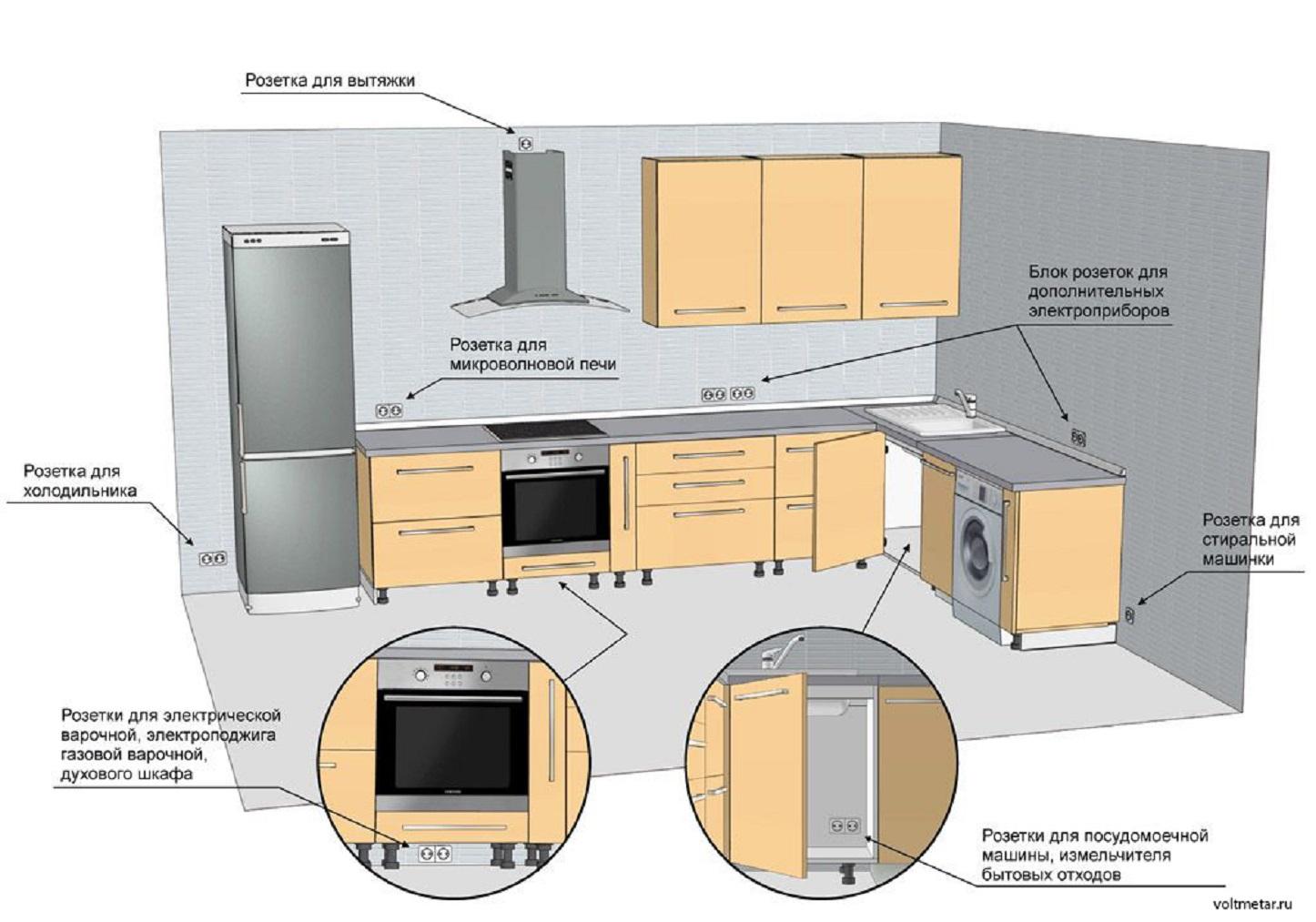

В любой квартире место, где сконцентрировано большое количество бытовых приборов, это кухня. Большинство из них продолжают работать тогда, когда человек непосредственно не использует их. Это холодильник, электрическая плита, хлебопечь, другое. Для корректной работы техники и постоянной защиты сети от перегрузок и короткого замыкания специалисты при разработке схемы электросети квартиры рекомендуют выделять отдельную линию. Такие подключения выполняют прокладкой электропроводки увеличенного сечения и установкой УЗО высокой степени нагрузки.

Прежде чем отправляться в магазин за электропроводами и иными расходными материалами, следует правильно распланировать схему разводку внутриквартирной электросети. Необходимо сделать план жилища с потребителями электроэнергии и разбивкой их на группы (каждая со своей выделенной мощностью). Сегодня на квартиру выделяется лимит порядка 5–10 кВт, в старых домах он и того ниже – от 1,3 до 2,5 кВт. И вот эти киловатты надо грамотно разделить на освещение и бытовые электроприборы, чтобы всем хватало энергии.

расчет электроэнергии в квартире

Как рассчитать количество потребляемой электроэнергии в квартире

Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

Как провести проводку в квартире своими руками от щитка схемы правила порядок выполнения работ

Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

  1. Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
  2. В созданные каналы (штробы) укладываются электрические кабели.
  3. Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
  4. Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
  5. Осуществляется проверка электросети на предмет коротких замыканий.

При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

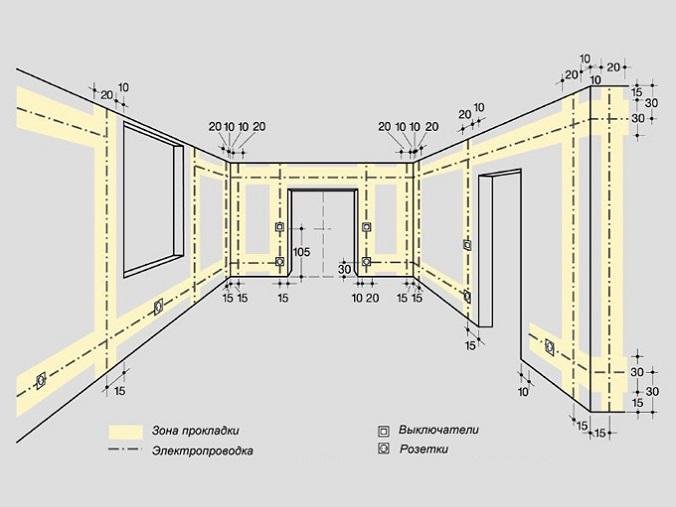

разметка стен для электропроводки

Правила разметки электропроводки в квартире

Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

подключение УЗО

Как распределить УЗО в квартире по группам

Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.

  1. Все розетки должны располагаться на высоте 30 см от чистого пола.
  2. Выключатели должны располагаться не ниже чем 90 см от пола.
  3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
  4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
  5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
  6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
  7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
  8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
  9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
  10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
  11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.
Читать далее:  Установка газовой плиты правила и требования

Варианты соединения элементов в электрических цепях

Профессиональные электрики рекомендуют монтировать электропроводку исключительно в гофре. Естественно возникает вопрос почему? Ответ очень прост. При прокладке кабеля в гофре, Вы получите следующие преимущества:

  1. При возникновении короткого замыкания в электропроводке поврежденный кабель Вы сможете заменить, не осуществляя демонтаж отделки, поскольку из гофры легко будет достать кабель и заменить его на новый.
  2. Если разводка электропроводки в квартире выполнена в гофре, то у кабеля появляется дополнительная защита, и даже в случае, если Вас затопят соседи, то электропроводка останется не поврежденной поскольку гофра герметична.
  3. При протяжке кабеля через металлические профиля на которых крепится гипсокартон, может повредится только гофра, а защитная оболочка кабеля станется без повреждений.

Раньше электропроводка в городских квартирах прокладывалась по упрощенной двухжильной схеме TN-C из алюминиевых проводов. Этот вариант был дешев и прост в исполнении, поэтому в советское время применялся практически повсеместно. Однако при такой разводке УЗО и автоматы функционируют не всегда корректно. Они нередко просто не срабатывают в аварийных ситуациях.

разводка в панельном доме

В панельных домах чаще всего проводку прокладывают по диагонали в специальных каналах

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой.

Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Разные схемы соединения

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Как провести элеткричество от щитка

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

  • при помощи распределительных коробок;
  • звезда;
  • шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

  • первая группа – холодильник и вытяжка (автомат на 25 А);
  • вторая – стиральная машина (на 25 А);
  • третья – осветительные приборы (на 10 А);
  • четвертая – розетки (на 25 А);
  • пятая – посудомоечная машина (на 25 А);
  • шестая — электроплита (на 32 А).

Или же так:

  • осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
  • розетки в жилых комнатах (автомат на 25 А);
  • розетки в кухне и прихожей (автомат на 25 А);
  • осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Как провести проводку в квартире своими руками от щитка схемы правила порядок выполнения работ

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

  • выключатели и розетки следует ставить слева от двери;
  • в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
  • выключатели должны располагаться на высоте 0.9 метра;
  • необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

  • кабели должны проходить строго горизонтально или вертикально;
  • лучше избегать пересечений проводов;
  • кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
  • кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Как необходимо монтировать кабельно-проводниковую продукцию (электрические кабеля)

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

  • В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
  • В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
  • В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
  • В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

  • В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
  • В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
  • В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
  • В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Читать далее:  Как проверить вентиляцию в квартире правила проверки работы каналов

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Согласно требованиям нормативной документации ДБН, ПТЭЭП, ПУЭ и ПТБ:

  1. Для запитки розеточных групп, бойлера, стиральной машины, кондиционера, вытяжек необходимо монтировать кабель ВВГнг 3х2.5 мм или ПВСнг 3х2.5 мм.
  2. Для подключения электроплиты и духового шкафа необходим кабель ВВГнг 3х4 мм или ПВСнг 3х4 мм.
  3. Для цепей освещения будет достаточно ВВГнг 3х1.5 мм или ПВСнг 3х1.5 мм.
  4. Если выполняется замена проводки в хрущевке, вводной кабель с силового электрощита на лестничном марше в электрический распределительный щит квартиры должен быть выполнен кабелем ВВГнг (ПВСнг) 3х4 при условии, что у Вас нет электрической плиты, или кабелем ВВГнг (ПВСнг) 3х6 если на кухне установлен духовой шкаф или электроплита.

Единственное различие между данными марками — это способ исполнения. Кабель ВВГнг (например 3х2.5 мм) представляет собой 3 монолитных жили с сечением 2.5 мм, а кабель ПВС представляет собой 3 жили, которые сплетены из множества мелких медных проволок.

Приписка «нг» означает что кабель не поддерживает горение. Таким образом при возникновении короткого замыкания в электропроводке, она сама потухнет тем самым защитит вашу квартиру от пожара.

После определения схемы размещения кабельных линий следует принять способ закладки кабелей. Существует два способа прокладки линий – скрытый, открытый.

Первый способ распространен тогда, когда отделку помещений производят подвесными конструкциями и фальшпанелями (гипсокартон, МДФ). Здесь нет необходимости делать пазы (штробы) в стенах с последующей шпаклевкой. Скрытая электропроводка, выполненная в квартире, имеет ряд весомых преимуществ:

  • сохранение общего вида, целостности интерьера;
  • менее строгие требования к условиям монтажа кабелей;
  • увеличенные допуски к разрешенным токам.

Не редко встречают вариант открытой проводки. Провода зачастую располагают в специальных пластиковых коробах, закрепленных на декоративной отделке поверхностей комнаты. Открытый способ заложения кабелей имеет следующие преимущества:

  • возможность монтажа после или во время отделочных работ;
  • более быстрый монтаж;
  • возможность модернизации сети благодаря прокладки дополнительных кабелей или их демонтажа.

В настоящее время, если обустройство электросети является составной частью общего ремонта помещения, специалисты используют чаще скрытый способ прокладки проводников.

В прошлые времена электросети разводились по стенам до нанесения штукатурного слоя и крепились алебастровым раствором. Сейчас для монтажа применяются другие методы, а именно – прокладка в стробах глубиной 2 см, прорезаемых в штукатурке либо газобетоне. Технология такая:

  1. С помощью уровня и отбивочного шнура разметьте трассу каждой линии, начиная от электрощита. Помните, что скрытая электропроводка в доме должна проходить строго вертикально и горизонтально, а поворачивать под прямым углом. Наметьте точки установки розеток и выключателей.
  2. Проделайте по разметке борозды, соблюдая ширину канавки для одинарного провода – 2 см. Вырежьте углубления для подрозетников и распределительных коробок.
  3. Установите подрозетники и коробки на дюбелях или алебастровом растворе. Старайтесь выдержать горизонталь, чтобы розетки стояли ровно. Не забудьте вырезать по бокам технологические проемы для ввода кабеля.
  4. Обработайте стробы грунтовкой и уложите в них заранее отмеренные куски кабеля и заведите его концы внутрь всех коробок. Фиксация проводников в канавке производится раствором либо специальными распорками с интервалом 40 см.
  5. Разделайте концы проводов в распаечных коробках и выполните расключение по цветам клеммниками WAGO или другим доступным способом.
  6. Оголите жилы в подрозетниках, наденьте на них наконечники и подсоедините к розеткам и выключателям.
  7. Проверьте работоспособность каждой линии мультиметром, после чего подключите ее к щитку и заделайте борозды.
  • ноль минует выключатель и сразу подается к светильнику (на контакт, прилегающий к цоколю лампы);
  • фазный провод идет через выключатель, а потом – к осветительному прибору;
  • земля подключается напрямую к соответствующему контакту светильника.

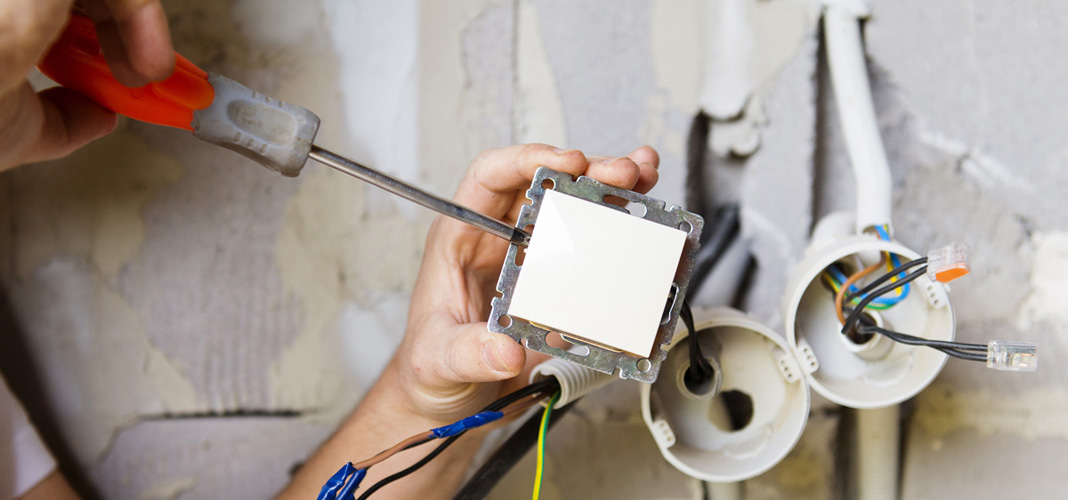

Подключение потребителей

После прокладки электропроводки, можно начать подключение розеток, выключателей и осветительных приборов. До того как начать этот этап, необходимо убедиться в том, что на электрощите выключены соответствующие автоматы, и специальным тестером убедиться в отсутствии фазы в тех кабелях, к которым выполняется подключение.

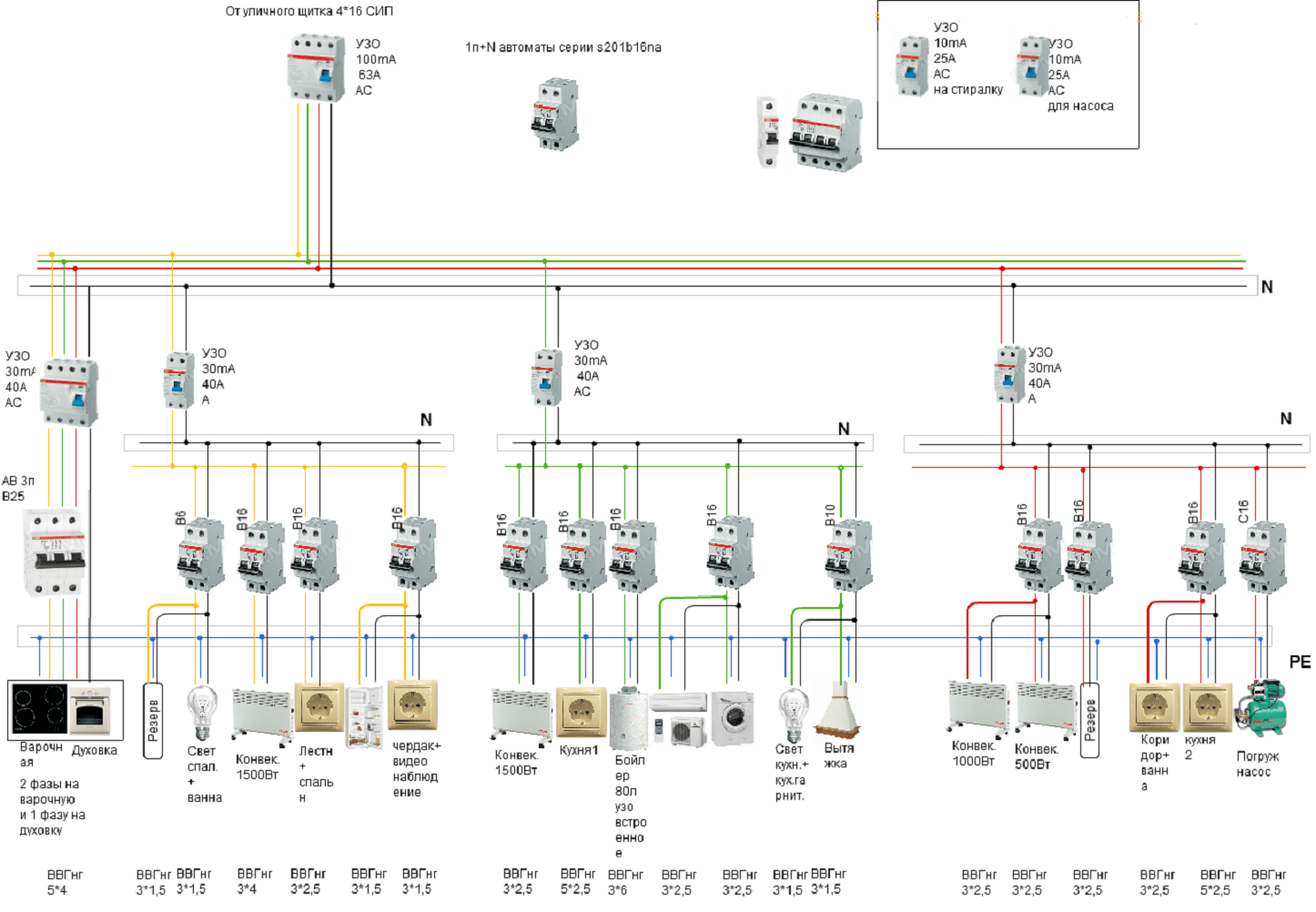

Проводка в квартире

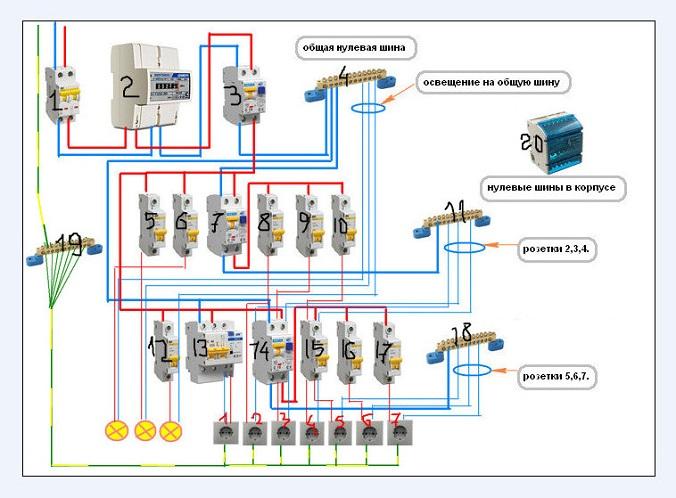

Разводка внутри электрощита

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

группировка потребителей

Группировка потребителей электроэнергии в квартире

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

  • электрическую плиту;
  • освещение;
  • розетки для чайника, миксеров и другой бытовой техники;
  • розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

потребители электроэнергии на кухне

Основные потребители электроэнергии на кухне

Отдельно делать линии в проекте электрики рекомендуется также для:

  • системы теплого пола;
  • электрического полотенцесушителя;
  • водонагревателя с ТЭНом и т.п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО. Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток.

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

проводка электропроводки в ванной

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными.

Этап второй, схема прокладки провода

Существует большое число разновидностей способов прокладки электропроводки, но все их можно разделить на две основные группы: скрытая, на поверхности. Ниже будут описанные самые распространённые способы:

  • скрытые способы прокладки выполняются:
    • в специально созданных углублениях в стене — штробах,
    • на поверхности стены перед нанесением финишной отделки,
    • в нише между потолочным покрытием и горизонтальной перегородкой,
    • на полу перед заливкой стяжки;
  • монтаж по поверхности с использованием:
    • настенных коробов,
    • плинтуса с полостями для проведения кабелей.

Вне зависимости от того какой будет выбран способ, всегда руководствуются рядом правил. Все кабели должны идти строго вертикально или горизонтально. Никаких диагональных соединений быть не должно. Благодаря этому, даже в скрытой проводке всегда можно будет определить по розеткам, например, где проходят кабели.

Линии проводки, которые идут параллельно полу и потолку должны отстоять минимум на 30 см от перекрытия. Обусловлено это тем, что крепление потолочного покрытия или плинтусов также требует сверления монтажных отверстий в стене. От оконных рам и дверей следует отступать минимум на 15 см. Ближе, чем на полметра к газовой трубе не следует размещать электрические провода.

Осуществление такого способа электропроводки в квартире своими руками сопряжено с большими трудозатратами. Придётся заниматься не только монтажом проводов, но также и просверливанием и выдалбливанием углублений в стенах, называемых штробами. Этот процесс приведёт к образованию большого количества пыли.

Во избежание попадания мелких частиц в глаза и дыхательные пути необходимо заранее купить защитные очки и маски. Разметку будущей разводки можно делать мелом или маркером на стене вдоль тех путей, которые будут пробиваться в стене.

Читать далее:  Устройство и принцип работы насосной станции водоснабжения

Штробы удобнее всего сделать штроборезом или болгаркой с перфоратором. Глубина выбирается таким образом, чтобы в неё поместился целиком кабель в защитной гофре. После создания каналов выполняется вырезка углублений под коробки и розетки. Делается это, как правило, специальными насадками на свёрла, называемыми коронками.

В распределительных коробках следует выполнить скрепление проводов, заранее проведённых от щитка по штробам. Проще всего скреплять провода специальными клеммами. Самым надёжным считается способ спаивания проводов. Для этого необходимо их обмотать друг об друга, после чего закрепить припоем. После выполнения этого этапа незакреплённые провода останутся только на самом щитке, розетках, осветительных приборах и выключателях.

Этот вариант проведения скрытой проводки, безусловно, проще предыдущего. Но он доступен только в новостройках, где стены ещё не имеют финишного покрытия. В этом случае все работы по прокладке проводятся вдоль заранее намеченных линий на стене, но на её поверхности. Толщина штукатурки при этом будет зависеть не только от неровностей стены, но также и от толщины наиболее выступающих частей проводки.

Таким же способом можно сделать прокладку и в том случае, если финишным покрытием будет гипсокартон. Только в этом случае следует вначале разместить направляющие профили, а затем только осуществлять монтаж кабелей.

Ещё одним вариантом скрытой проводки является использование ниш над потолочным покрытием в качестве магистральных трасс электропроводки. Сделать прокладку кабеля вдоль стен все равно придётся (розетки и выключатели расположены на стене), но вот вести провода от щитка до распределительных коробок можно в скрытых нишах.

Крепятся провода, как правило, в гофре на специальных кронштейнах к потолку. Собственно, и сами коробки можно разместить тут же. Если потолок планируется делать подвесным, то к ним всегда можно будет получить доступ. В противном же случае, проводка будет забаррикадирована, а коробки правильнее размещать на стене.

Этот способ удобно использовать в новостройках или в квартирах, где планируется замена стяжки. Перед её заливкой кабели электропроводки размещаются в металлических трубках непосредственно на поверхности перекрытия. Если же при этом разместить все розетки не на стене, а непосредственно на плинтусе, то можно будет избавить себя от долгой и пыльной работы штробирования стен. Стяжка закроет все трассы на полу, а металлические короба сохранят электропроводку от механических повреждений.

Ответом на вопрос о том, как провести проводку в квартире, затратив при этом минимум усилий, кроется в этом способе. Своими руками проще всего просто закрепить на стены специальные короба (кабель-каналы) и в них уложить провода. При этом существует огромный выбор кабель-каналов: как по цветовой гамме, так и по форме. Можно подобрать наименее выделяющийся на фоне стен вариант.

//elektrika-svoimi-rykami.com/

Помимо простоты, дополнительным плюсом является доступность проводов и, при необходимости, наличия возможности быстро их заменить. Но есть и очень существенный минус: с точки зрения эстетики, вид комнаты портится, если только это не предусмотрено заранее дизайнерским проектом.

Одной из разновидностей монтажа проводки по поверхности является её уклада в специальные каналы в плинтусах. Провод размещается в углублении по средней части плинтуса и накрывается крышкой, которая по всей длине помещается в паз. Другим вариантом размещения будет прокладка кабеля перед установкой плинтуса.

Для начала, нужно детально просчитать и продумать маршрут прокладки провода. Для этого нужно внимательно осмотреть помещение, в котором планируется монтаж. Точно знать какие чистовые и отделочные работы будут производиться. Что должно интересовать:Подвесные, натяжные потолкиБудут ли штукатуриться стены, если да, какая будет толщина слояДля монолитных домов, необходимо знать какие стены несущиеРасположение плит перекрытия, как проходят каналы и насколько они чистыеПочему это важно.

Объясню на конкретном примере.Допустим, в нашей однокомнатной квартире, которую мы взяли за пример в первой части, планируются натяжные потолки. С точки зрения электрики, это просто замечательно. Дело в том, что теперь, если электромонтажные работы выполняются самостоятельно, можно сэкономить много сил и времени, а так же кучу денег, на материалах.

Если происходит замена электропроводки, скрытого исполнения, без обновления штукатурного слоя, не нужно делать львиную часть тяжелых работ по изготовлению горизонтальных штроб для укладки провода.   Данный вид подготовительных работ, занимает почти 50% времени, расходуемого на весь цикл монтажа электропроводки.

Не требуется протяжка провода в каналах плит потолочных перекрытий. Данный метод прокладки используется, что бы скрыто проложить провод к центру комнаты, для питания люстры или светильника. Экономим силы и время, каналы плит перекрытий не всегда чистые, в некоторых ситуациях приходиться повозиться.Существенно сокращаем количество требуемого провода.

При прокладке его по стенам, приходиться огибать лишние расстояния, выполняя монтаж по потолку, можно выполнить прокладку по наикротчайшему пути.Из этого примера видно, как может измениться соотношение потраченных сил времени и денег на весь монтажный цикл. Именно поэтому, к данному вопросу следует подходить так щепетильно.

Схема-элекропроводки-однокомнатной-квартиры

На что следует обратить внимание, если монтаж электропроводки будет осуществляться, стандартным способом прокладки, скрыто по стенам.Очень желательно, стараться обходить бетонные перекрытия, расположенные над окнами и дверями. Первая причина, штробить их очень проблематично. Вторая, в дальнейшем могут возникнуть казусы при установке гардин для штор.

Нужно правильно определить, как проходят каналы в плитах перекрытия, так как в них будут прокладываться провода на люстры и светильники.Просчитать расположение распределительных коробок. При правильно выбранном количестве и расположении, можно существенно сократит количество требуемого для монтажа провода.

Если дом монолитно бетонный, следует просчитать расположение розеток и выключателей таким образом, чтобы они не попали на несущие конструкции. Нарушать их целостность категорически запрещается!После того, как мы учли все моменты, переходим к зарисовке схемы прокладки провода. Для этого, используем две схемы, которые у нас получились в первом этапе. Накладываем схемы друг на друга и получаем общую картинку.

Начнем с комнаты номер 1.  Здесь, будут стандартные потолки под покраску, поэтому, провода будут монтироваться по стенам, для люстры в канале потолочной плиты. В данной комнате, будут располагаться две двойные розетки, один выключатель и люстра.  Тянем провод, начиная с самого дальнего угла, так как в нем расположены первые в цепи двойные розетки. Останавливаемся на выходе из комнаты, там будет располагаться распределительная коробка.

Делать розетки шлейфом, я бы не советовал, это существенно сократит пропускную мощность последней розетки. Будет правильней и надежней, выполнить все соединения в распределительной коробке. Поэтому, ведем провод напрямую, от каждой розетки, до коробки. Зарисовываем маршрут провода со второй двойной розетки.

Теперь, рисуем маршрут прокладки провода, от люстры до распределительной коробки.

От выключателя до коробки.

Все провода собраны в одном месте, зарисовываем место расположения распределительной коробки.

Аналогичным образом зарисовываем маршруты прокладки проводов других комнат.Электропроводка на кухне. Здесь, имеется возможность использовать канал плиты перекрытия, для сокращения маршрута провода одой из розеток. Пропускаем провода в канале плиты, тем самым экономим время и провод.

Как расключить электропроводку в отдельных комнатах

Рассмотрим пример, когда выполняется электропроводка в квартире своими руками. Допустим Вы уже собрали электрический щиток и провели от него кабеля в комнаты. Однако что делать дальше, если в комнату приходит 2 или 3 кабеля (освещение, розетки и кондиционер), а с розеток выходит 3–6 кабелей (в зависимости от количества розеток)?

Для этого необходимо монтировать распределительную коробку. В данном электротехническом изделии все кабеля соединяются между собой с помощью сварки, пайки или специальных зажимов (например, WAGO).

Что запрещено делать при замене электропроводки в квартире

  1. Соединять провода вне распределительной проводки.
  2. Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар).
  3. Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры).
  4. Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
  5. Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3х2.5 мм то в реальности оно может быть сечение может быть в пределах 1.5–1.8 мм.
  6. Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам.
  7. Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54.
  8. Монтировать электропроводку вблизи газопровода или труб водоснабжения.
  9. Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает.
  10. Делать горизонтальные штробы.
  11. Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее).
  12. Нарушать целостность конструкции несущей стены.

Меры безопасности

И главное – меры безопасности. Не стоит брать пример с горе-мастеров, которые начиная прокладывать проводку в доме своими руками, забыли проверить наличие напряжения в электросети и получили удар током. Лучше перед началом работ все несколько раз перепроверить, чем потом оказаться в больнице. И использовать при электромонтаже инструмент следует только тот, что имеет защитные резиновые ручки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
