Приточный вентиляционный клапан на пластиковые окна установка устройство виды

Принцип работы

Практически все изделия для оконной вентиляции способны работать без каких-то источников энергии. Достаточно использования различия давления воздуха в доме и на открытом пространстве. Но чтобы такая система решила свою задачу эффективно, надо, чтобы дифферент имел приличный уровень. Оптимальный показатель его составляет от 10 Па. Нет необходимости самостоятельно высчитывать все параметры давления, надо ориентироваться лишь на 3 основные критерия:

  • полноценную работу вентиляционной системы дома;
  • прогрев воздуха на улице максимум до 5 градусов тепла;
  • возможность перемещения воздуха из одних комнат в другие в необходимом объеме.

Последний параметр обеспечивается тем, что зазор в промежуточных дверях составляет минимум 20 мм. Приточный клапан в силу объективных принципов своей работы плохо справляется с вентиляцией, если стоят жаркие дни. Каждая конструкция рассчитана на определенный диапазон температур. Отклонение от установленных норм влечет сразу негативные последствия. Изделия с фильтром могут защитить от вредного воздействия загрязненного воздуха.

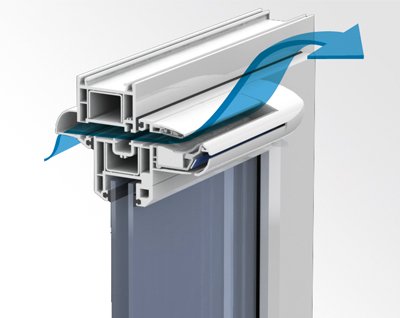

Клапан приточной вентиляции для пластиковых окон – щель с заслонками. Работоспособность достигается за счет разницы в давлениях внутри дома и снаружи. К обязательным условиям для функциональности устройства относят:

  • функционирующая вытяжная вентиляция в квартире;
  • полноценный воздухообмен между комнатами;
  • плотно закрывающаяся входная дверь.

Уличный воздух будет попадать через внешнее отверстие. Кислород перемещается по телескопическому каналу. Покидает дом через форсунки.

Зимой под действием радиаторов воздух поднимается вверх. Там он прогревается.

Прежде, чем перейти, непосредственно, к монтажу данного устройства, необходимо ознакомиться с механизмом его работы. Так, как в процессе работы нужно будет прорезать в самом окне отверстие подходящего диаметра для корпуса клапана.

Обратите внимание, что конструкция идеально будет работать, только при наружной температуре ниже 5 градусов, ведь движение воздуха происходит из-за разницы давления. Также, одним с условий работы данной установки, является исправность вытяжной естественной вентиляции. Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы.

Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека.

ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т.д.

Приточный вентиляционный клапан на пластиковые окна установка устройство виды

Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.

После установки конструкции, не образуется конденсат на окнах. Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.

Конструкция клапана приточной вентиляции довольно примитивна. Прибор состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр.

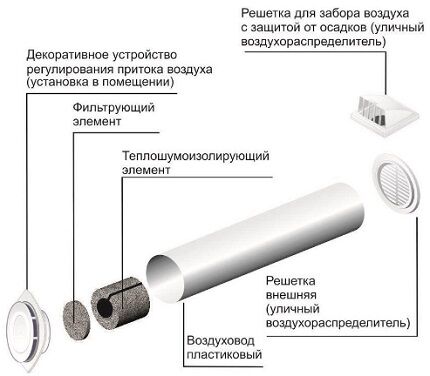

Конструкция клапана

Модели разных производителей внешне могут выглядеть по-разному. Некоторые «приточники» оснащаются дополнительными элементами и функционалом. Например: температурным датчиком, регулировкой влажности, вентилятором, системой дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

  1. Воздуховод. По трубе воздушные массы поступают снаружи в помещение. Диаметр воздуховода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
  2. Вентиляционная решетка. Размещается с внешней стороны стены и предназначается для защиты внутренних элементов прибора от мелких животных, попадания осадков и мусора. Оптимальный материал изготовления – алюминий. В некоторых моделях предусмотрена антимоскитная вставка из полимерных нитей.
  3. Тепло-шумоизоляционная вставка. Проходит через весь воздуховод и предохраняет стену от промерзания, обеспечивая снижение уличного шума.
  4. Фильтрующий элемент. Очищает поступающий воздух от пыли.
  5. Декоративная крышка. Устанавливается с внутренней стороны стены. Пластиковый оголовок снабжается ручкой для регулировки воздушного потока.

Многие производители оборудуют клапан уплотнительным кольцом с заслонкой. Обе детали размещаются с внутренней стороны стены и сдерживают порывы ветра.

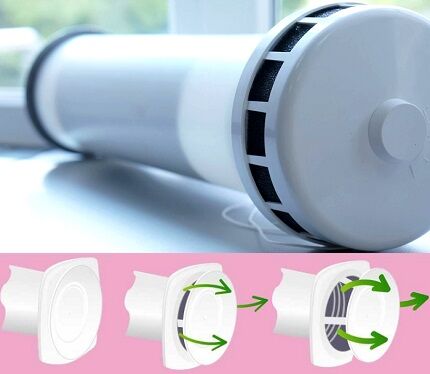

Регулировка клапана

С помощью проветривателя можно управлять воздухообменом, принудительно нагнетая или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняки не возникают

Система функционирует по простому принципу. Воздух, проходя через решетку и фильтр, очищается, перемещается по тепло-шумоизоляционному каналу и немного прогревается. В ограниченном пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем сквозь технологические отверстия – вовнутрь помещения.

Вентиляция может осуществляться непрерывно при закрытых окнах. При этом помещение охлаждаться не будет. Если в помещении установлены пластиковые окна, то возможно стоит рассмотреть вариант установки приточного клапана на окно.

Однако для нормальной циркуляции воздуха должны выполняться следующие условия:

  • наличие исправной вытяжки;
  • движение воздушных масс даже при закрытых дверях внутри помещения – надо предусмотреть зазор между полом и дверью в 1,5 см или обустроить вентиляционные решетки.

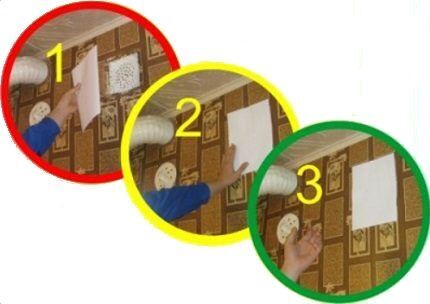

Работу вытяжки можно проверить экспериментальным путем. Открыть форточку и поднести к решетке тонкую бумагу. При хорошей тяге лист притянется к вентиляционному каналу.

Проверка вентиляции

Если лист не удерживается на решетке, значит вентиляция нуждается в чистке. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получится

Проветривание как способ вентиляции помещения с пластиковыми окнами ПВХ

Приточный клапан на пластиковые окна – это такое изделие, которое полностью компенсирует непроницаемость стеклопакета. Небольшое раскрытие окон не позволяет обеспечить необходимое проветривание. Ежегодно заводы производят миллионы, даже десятки миллионов клапанов. Если они выбраны и установлены правильно, поступление свежего воздуха гарантировано даже при наглухо запертых створках. На российском рынке клапаны присутствуют с конца 1990-х годов, однако важность их многими людьми недооценивается.

Есть нелепый миф, что клапаны придуманы исключительно для извлечения дополнительных доходов производителями. В реальности подобную конструкцию изобрели еще в XIX столетии. Тогда уже придумывали решения по подаче воздуха через приточные каналы, при этом поток устремлялся максимально близко к потолку.

Разработчики такой техники точно знали, что массово употребляемые окна из дерева изобилуют щелями, и все равно продолжали свои эксперименты. Вопреки другому мифу, заменить клапаны не всегда можно умелым использованием «гребенок» и щелевого проветривания. Эти подходы являются неплохим дополнением друг друга, тем более что можно получить свежую воздушную массу даже в ситуациях, когда нельзя открывать окно.

Установка приточного клапана своими руками либо с привлечением профессиональных монтажников возможна только двумя методами. В первом случае установить его стараются при полной смене стеклопакета. Новый пакет должен уступать по размеру старому изделию, так как граница рамы и откоса будет оснащена клапаном. Трудоемкость работы очень велика, расходы резко вырастают. А еще при этом существенно понижается поток солнечных лучей.

По второй схеме монтаж происходит в переплете окна. Общее время установки ограничено ½ часа. Сначала требуется избрать подходящую позицию для монтажа.

Есть три способа:

  • поверх рамы;
  • поверх отдельной створки;
  • на пересечении окон с капитальными стенами (как уже говорилось выше, это допускается строго одновременно с установкой пакета).

Когда точка определена, прибор прикладывают, открывают и закрывают створку. При этом смотрят, чтобы клапан не напирал на откос. Как только намечены позиции для закрепления, надо взять канцелярский нож и сделать надрезы сбоку. Утепляющий материал, заложенный при монтаже пакета, должен быть заменен на иной утеплитель. Далее пленка, расположенная на корпусах клапанов, должна быть снята, потом изделия прикрепляют с помощью саморезов.

Нередко качественный, безупречный монтаж удается только в условиях крупного производства. Попытки самостоятельно установить отдельные клапаны или приглашение мастеров мало помогают делу. Они чаще всего сверлят профиль несколько десятков раз, практически приводя его в негодность. Появившиеся отверстия прикрываются клапаном, и с виду ничего заметить нельзя. Но надежность такой конструкции, срок службы и производительность не выдерживают и тени критики.

Прежде всего следует подготовить рабочее пространство, освободив его от излишних элементов. Далее готовят остро заточенные канцелярские ножи и отвертки. Распахнув окно, примеривают клапан на поверхности рамы в нужном месте. Теперь требуется надрезать уплотняющую резинку с ориентацией на наружные края клапана.

Теперь требуется встраивать пару уплотняющих изделий в точности между крепежными позициями. Сделав это, меняют резиновый уплотнитель рамы в нужном места на тот, который входит в комплект к вентиляции. Осталось насладиться результатом своей работы. Все необходимые манипуляции выполняются за 15 минут.

Но надо сказать о еще нескольких моментах, которые характерны также для любой модели, пропускаемой сквозь стены. Внешние части воздухозаборников непременно следует прикрывать козырьками. Они блокируют просачивание в дом воды и различных осадков. Телескопические каналы компактного вида совмещаются с корпусами и закрепляются особой гильзой. Большинство клапанов монтируется в верхних частях створок.

Когда все инструменты и материалы собраны, можно приступать к монтажу клапана.

Какое бы устройство не было приобретенное, в первую очередь необходимо ознакомиться прилагаемой инструкцией.

Конструктивное исполнение клапана предельно простое.

Воздуховод — пластиковая труба.

По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.

Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика.

Диаметр корпуса колеблется в пределах 6 – 13,3 см.

Приточный вентиляционный клапан на пластиковые окна установка устройство виды

Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.

Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью.

Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения.

Приточный вентиляционный клапан на пластиковые окна установка устройство виды

При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

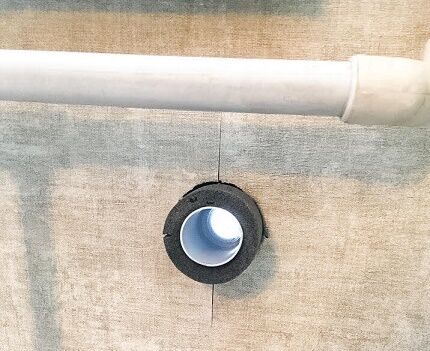

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией.

Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки.

Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

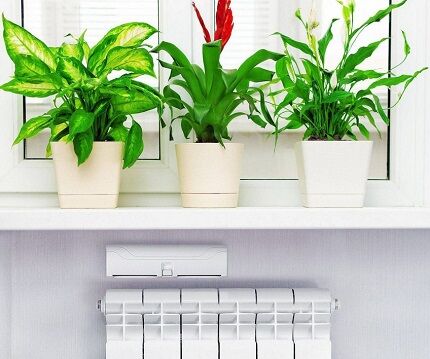

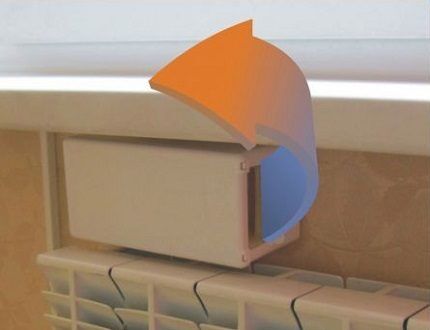

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм.

В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель.

К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана.

Монтаж приточного клапана

У пластиковых окон масса очевидных достоинств. Их по достоинству оценили не только собственники городских квартир, но и загородных коттеджей. Вот только при всех своих «плюсах» визуально красивые решения де-факто ухудшают микроклимат жилья. Монтаж приточных клапанов на окна ПВХ – самый доступный и простой способ нормализации температурно-влажностного режима, нивелирования опасности образования плесени, грибка.

Итак, что же это за устройство такое и как оно работает? Приточный клапан для пластиковых окон – небольшое решение, которое принято устанавливать в верхней створке рамы. Располагается оно в строго горизонтальном положении, благодаря чему и реализуется вытяжная функция. Небольшой клапан не только нивелирует вероятность образования конденсата в раме, но и способствует поддержке комфортного микроклимата.

Приточные клапана на окна целесообразно использовать по ряду причин:

  • в процессе его функционирования исключаются любые тепловые потери, уровень звукоизоляции сохраняется на изначальном уровне;
  • в отличие от традиционного проветривания, не возникают сквозняки;
  • оконный проем никак не изменяется с точки зрения проникновения света;
  • изделие можно легко установить, никаких проблем не возникает и в процессе эксплуатации;
  • работу устройства можно корректировать по собственному усмотрению.

Приточный вентиляционный клапан на пластиковые окна установка устройство виды

Рекомендуем к просмотру видео, где вы увидите, зачем нужны приточные устройства.

Зачем нужны приточные клапаны

Чтобы установить приточный клапан на окна своими руками следует подготовить:

  • шаблон;
  • отвёртка средней длины;
  • комплектный клапан;
  • канцелярский нож.

Все перечисленные элементы, необходимые для монтажа небольших изделий, присутствуют в стандартном комплекте поставки. Длина клапана не превышает 35 см. Помимо него понадобятся 2 уплотнителя, длина каждого из которых – не менее 16 см, а также дополнительный отрезок на 35 см. Для фиксации конструкции применяют специальные крепления на саморезах.

Этап 1. Локализация участка монтажа. Оконные приточные клапаны принято размещать в верхней части створки. Специалисты рекомендуют отметить место посередине конструкции, а затем приложить к нему шаблон и обвести вокруг.

Этап 2. Выемка уплотнителя. На обозначенном участке необходимо удалить стандартный уплотнитель. Он зафиксирован не слишком плотно и, если сделать небольшие надрезы канцелярским ножом, то резиновое изделие можно абсолютно свободно удалить.

Этап 3. Монтаж дюбелей-фиксаторов. В свободный паз необходимо вставить 3 дюбеля-фиксатора. Основное их предназначение – крепление корпуса клапана на основании створки. Один дюбель смещают ровно посредине, а остальные 2 располагают по краям.

Читать далее:  Как установить автоматический выключатель схемы монтажа

Этап 4. Установка вентиляционного устройства на окно. Чтобы работать было удобнее, рекомендуем на поверхность створки предварительно нанести двухсторонний монтажный скотч. Клапан располагается в наиболее предпочтительном положении.

Этап 5. Фиксация клапана на оконной створке. Вентиляционное изделие необходимо прикрепить к конструкции профиля, используя саморезы (о дюбелях не забываем). Это позволит достаточно надёжно закрепить изделие.

Этап 6. Устанавливаем дополнительный уплотнитель на место типового.

Этап 7. Демонтаж старого рамного уплотнителя. Чтобы вентиляционное устройство функционировало должным образом ему необходимо обеспечить приток чистого воздуха. С этой целью специалисты настоятельно рекомендуют отказаться от типового уплотнителя, заменив его тем, который идёт в комплекте с клапаном. Напротив зафиксированного клапана помечают отрезок, общая длина которого должна составлять не менее 35 см. Демонтируем старый уплотнитель с последующей заменой новым.

Уплотнитель в раме имеет вид, представленный на изображении ниже. Если взять более узкий уплотнитель, то между створкой и основанием рамы сформируется небольшой зазор, сквозь который и осуществляется забор свежего кислорода. Окно останется работоспособным.

На этом процесс установки считается завершенным. По собственному усмотрению можно скорректировать приток кислорода, используя небольшой движок. В правом положении шторка будет открыта полностью, следовательно, поток воздуха окажется максимальным.

Рекомендуем к просмотру видео об установке приточного устройства.

Приточная вентиляция в квартире АЭРЭКО

Конструкция и нюансы монтажа зависят от места установки прибора. Например, стеновые модели чаще всего монтируют под окном, вблизи от отопительного радиатора или конвектора. Важно, чтобы внутрь комнаты поступал хотя бы частично нагретый воздух. Оконные же устройства ставят непосредственно на пластиковые окна – именно о таких приборах и пойдет речь ниже.

Приточные приборы, как и системы микропроветривания, созданы для улучшения микроклимата в жилых комнатах, офисах и производственных помещениях. Они обеспечивают полноценный объем свежего воздуха, который со временем нагревается, поднимается вверх и перемещается в сторону вентиляционных отверстий.

приточный клапан на окне

Прибор, окрашенный в цвет оконной рамы

Существует один нюанс, о котором следует помнить при выборе и установке любого приточного устройства: его работа становится эффективной только при налаженном функционировании вытяжки. Если общедомовые вентиляционные шахты забиты строительным мусором или температура на улице такая же, как в доме, проветривание осуществляться не будет. В этом случае обязательна установка оборудования для принудительной циркуляции: вытяжек, вентиляторов, кондиционеров, сплит-систем.

Конструкция во многом зависит от вида клапана, но большая часть популярных фальцевых моделей состоит из следующих частей:

  • наружного блока для забора воздуха, прикрытого техническим козырьком;
  • внутреннего модуля, закрепленного на раме со стороны комнаты;
  • соединительного канала, прорезанного в раме и напоминающего гильзу.

Существуют и универсальные моноблочные системы, которые представляют собой единый элемент. Монтаж таких моделей не вызывает затруднений.

система AERECO

Вариант модели, установленной в верхней части оконной створки

Из каких именно частей состоит конкретная модель, лучше узнать перед покупкой. Для этого можно попросить схему установки у продавца-консультанта. Возможно, выбранная модель не подходит по способу монтажа, размерам, форме или цвету.

В зависимости от различных факторов все клапаны на окна для приточной вентиляции можно объединить в группы. Например, существует классификация по месту установки на пластиковый стеклопакет. При желании устройство можно закрепить в следующих точках:

  • горизонтально на верхней перекладине рамы;
  • в зазор, образованный двумя соединенными пластиковыми элементами;
  • в месте прикосновения пластика и стекла;
  • с торца створки;
  • на дополнительно установленный элемент.

Обычно выбирают приборы, которые сливаются с пластиком по оттенку и не мешают при открывании/закрывании створок.

место монтажа приточного клапана

Место монтажа — верхняя плоскость оконной створки

По конструктивным особенностям изделия делят на щелевые, накладные и фальцевые. Первые располагают горизонтально прямо на пластиковой поверхности створок. Благодаря подвижности рамы устройство можно закрепить, не демонтируя стеклопакет.

Накладные модели в бытовой сфере практически не используются, так как их монтаж осуществляют до вставки оконных конструкций. Фальцевые приборы «вживляют» в раму, предварительно прорезав отверстие. Монтаж имеет некоторые нюансы, поэтому лучше не производить фиксацию приточного клапана на окна ПВХ своими руками, а поручить эту ответственную процедуру специалисту – представителю реализующей компании.

фальцевый приточный клапан

Внешний вид клапана фальцевого типа

Приточный вентиляционный клапан на пластиковые окна установка устройство виды

По производительности приточные изделия могут быть малой, средней или большой производительности. Приборы с минимальными показателями – до 6 м³/ч – используют для небольших помещений, не нуждающихся в объемном воздухообмене. Одной штуки вполне хватит, чтобы оборудовать проветривание в спальне, гостиной или детской комнате площадью до 20 м².

Изделия средней категории с параметрами до 35 м³/ч подходят для больших комнат или помещений, где необходим активный воздухообмен. Большая производительность — 150 м³/ч и более – нужна для залов, в которых скапливается большое количество людей, или для промышленных помещений.

Независимо от конструкции, все изделия делятся на три подгруппы:

  • без возможности регулировки;
  • с ручной регулировкой;
  • автоматические.

Первая подгруппа – простейшие устройства, напоминающие вставку. Сквозь небольшое отверстие уличная атмосферная среда постоянно проникает в комнату. Поскольку прекратить подачу невозможно, производительность мала. Такие приборы хорошо устанавливать в подсобных помещениях или коридорах.

Механические модели управляются вручную. Они также отличаются простой конструкцией, тем не менее оснащены небольшой шторкой или задвижкой, с помощью которой можно прервать подачу воздуха. Устройства устанавливают в удобном и доступном месте. Если температура на улице резко снизилась, достаточно закрыть задвижку. Преимущества моделей – невысокая цена и простое управление, недостаток – периодическое отсутствие проветривания.

механический приточный клапан

Клапан с ручным управлением

Третья подгруппа признана наиболее удачной, так как действует самостоятельно. Благодаря датчикам температуры и влажности прибор включается в нужный момент, а когда микроклимат в комнате становится идеальным, проветривание прекращается.

Самые дорогие модели не только автоматически меняют режимы работы в зависимости от влажности и температуры, но и регулируются с помощью автоматики. Можно запрограммировать автоматический приточный клапан на пластиковом окне так, чтобы он закрывался днем и включался на ночь или совершал более активное проветривание комнаты перед приездом хозяев домой.

Пошаговый порядок действий:

  • Шаг 1 – проверка комплектации приточного изделия. В комплект входит само устройство, три отрезка уплотнителей (один – 35 см и два – по 16 см), саморезы для крепления к раме.
  • Шаг 2 – подрезка и удаление уплотнителя с верхней части створки. Для этого берем клапан и, ориентируясь на его длину, вырезаем кусок 35 см.
  • Шаг 3 – установка пластиковых деталей. Берем пластиковые дюбеля из комплекта и вставляем их в ложбинку из-под удаленного уплотнителя.
  • Шаг 4 – монтаж клапана. Снимаем защитную пленку и ставим устройство на створку так, чтобы крепежные отверстия находились напротив дюбелей.
установка клапана для приточной вентиляции

Фотоподсказка: как установить приточный клапан на пластиковое окно

  • Шаг 5 – закручивание саморезов. Вставляем поочередно саморезы в отверстия и с помощью шуруповерта закручиваем их.
  • Шаг 6 – монтаж уплотнителей из комплекта. Вместо удаленного уплотнителя вставляем два новых по 16 см.
  • Шаг 7 – установка уплотнителя на прилегающей раме. Чтобы создать зазор между уплотнителями, меняем резиновую прокладку и на раме – ставим ту, что присутствует в комплекте (35 см).
Приточный вентиляционный клапан на пластиковые окна установка устройство виды

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Монтаж стеновых клапанов намного сложнее. Основным этапом монтажа становится сверление наружной стены под пластиковый воздуховод. Диаметр отверстия составляет около 12 см, что требует использования специального инструмента. Обычно используют алмазное сверло, установленное в электродрель на специальной подающей рельсе. Она обеспечивает заданное положение инструмента и производит подачу. Канал должен иметь небольшой наклон наружу в пределах 3-5° для стока конденсата или дождевой воды. Работа сложная, производить ее самостоятельно не рекомендуется.

  • ручная электрическая фреза для вырезание отверстий в рамах;
  • рулетка или метр;
  • маркер или грифельный карандаш;
  • герметик силиконовый;
  • крепежные элементы для выбранного типа дерева (саморезы для металла, дерева или пластика.

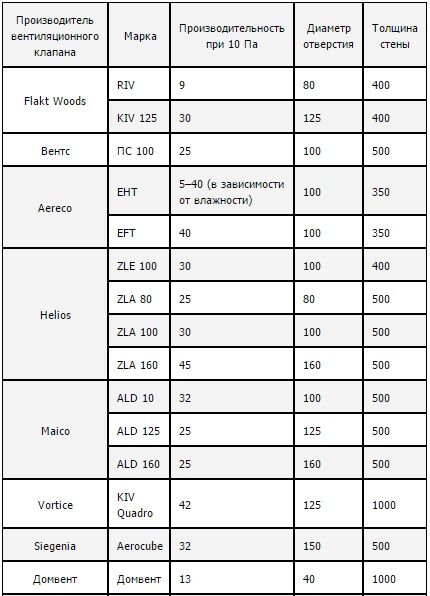

Популярные марки клапанов приточной вентиляции

На выбор стенового клапана влияют разные факторы:

  • необходимость и потребности помещения

  • климатические условия региона

  • размеры комнат, количество людей

  • предпочтения и пожелания жильцов

  • финансовые возможности

Для обычного проветривания помещений без необходимости дополнительного функционала можно использовать обычные оконные или стеновые устройства, не нуждающиеся в подключении электропитания, простые в монтаже и обслуживании.

Известные производители вентиляционных устройств не нуждаются в дополнительной рекламе, так как давно присутствуют на российском рынке и зарекомендовали себя только с лучшей стороны. Их продукция является передовой и имеет массу плюсов по сравнению с менее популярными конкурентами. Рассмотрим некоторые из них.

Ассортимент предлагаемой продукции невелик, однако среди приточных вентиляционных клапанов для окон AIR BOX несложно отыскать нужный вариант, так как есть ручные и автоматические, с фрезеровкой и без нее.

Можно выбрать модель из трех серий: Комфорт, Стандарт и Комфорт С. Клапаны Comfort имеют два варианта монтажа – встроенный и закрепленный на раме сверху. В зависимости от установки немного меняется производительность устройства: без фрезеровки она достигает 31 м³/ч, с прорезыванием специального отверстия увеличивается до 42 м³/ч. Регулировка моделей производится вручную.

приточный вентиляционный клапан AIR BOX

После монтажа AIR BOX сливается с пластиковой основой

Для любителей автоматических приборов предлагается серия Standart. Автоматика ограничена и направлена на регулировку скорости воздушных уличных масс. Если усиливается ветер, подвижные элементы переходят в иное положение, тем самым ослабляя напор. Это необходимо для защиты дома от сквозняков. Но приточный клапан AIR BOX Standart для окон ПВХ имеет и весьма значимый минус – низкую производительность. Он пропускает всего 5 м³/ч.

вентиляция в квартире

Модели Comfort S предназначены для деревянных рам. Перед установкой в горизонтальной верхней перекладине необходимо прорезать три отверстия: два для вставки элементов прибора и третье для крепежа. Производительность устройств – 41 м³/ч.

Сегодня выпускают три оконные серии приточных клапанов Аэрэко на пластиковые окна: ЕММ², EHA², EMM. Все они являются гигрорегулируемыми. Это значит, что при изменении влажности в комнате приборы самостоятельно меняют положение элементов и уменьшают или увеличивают расход воздуха.

приточный клапан AERECO

Конструкция Аэрэко EMM в разрезе

Наличие защитного козырька у конструкций ЕММ² и EMM позволяет снизить степень шума до 37 дБ. Модели серии EHA² обладают усовершенствованным дизайном и оборудованы ручным переключателем. У модификации EMM существует возможность регулировки воздушной струи: вертикально или под уклоном.

Приточные устройства удачно совместили эстетику, функциональность и умеренную стоимость. Производительности приборов достаточно для проветривания жилых помещений – до 25 м³/ч. Регулировка устройств происходит автоматически, благодаря перепадам давления и влажности.

Преимущество моделей в том, что они зимой или в ветреные дни снижают поток поступающего воздуха, тем самым защищая от сквозняков и потери тепла в помещении.

Кроме перечисленных производителей, хорошо себя зарекомендовала продукция под марками Systemair, Vents, SINAX AIR, Rehau, Fläkt Woods, Gealan, ALDES, SIEGENIA-AUBI.

При покупке можно выбрать вентиляцию на окна от ведущих производителей. Это гарантия качества и безопасности. Крупные компании используют при изготовлении материал, который не выделяет токсические вещества при эксплуатации. Модельный ряд ведущих производителей широк. Можно подобрать ручные или автоматические варианты.

Клапан Aereco

Приточный вентиляционный клапан на пластиковые окна установка устройство виды

Вентиляция на окна от Аэрэко выглядит как удлиненная компактная накладка из пластика. Помещается в верхнюю часть рамы. Конструкция может иметь разный оттенок. Преимущество – аккуратный вид. Конструкция не делает окно нагромождённым. Это связано с компактностью.

Кислород проникает вертикально. При использовании конструкции в жилье температура не падает. В определенных моделях присутствует удобный переключатель режимов.

Клапан Air Comfort

Приточные конструкции от данной фирмы выпускаются в РФ. Отличается отсутствием конструкционных элементов со стороны улиц. Также можно установить устройство без сверления. В дальнейшем можно будет снять конструкцию, установить на другое окно.

Устройство дешевое. Изделие не нужно подключать к электроэнергии. Первостепенный минус – отсутствие автоматической регулировки.

Клапан Air-Box

Клапан Эир-Бокс направлен на снижение потери тепла при должной циркуляции воздуха. Исключает запотевание стекол и размножение патогенной микрофлоры. Поток воздуха меняется благодаря вращению ручки. Монтаж осуществляется без сверления или с фрезеровкой.

Вентиляционный клапан от REHAU Climamat можно установить как при монтаже, так и после длительного использования окон. Располагают конструкцию в фальце верхней створки.

Клапан работает, когда окно находится в закрытом состоянии. При сильном ветре затворки автоматически закрываются.

Различие кроется только в способе их монтажа. Первый закрепляется на створке окна без фрезеровки, а второй – с фрезеровкой (с повреждением створки).

На сегодняшний день оснащение пластикового окна клапаном для проветривания – довольно редкое явление. Не все видят пользу в таком усовершенствовании оконной конструкции. Однако на здоровье не принято экономить.

Доплатив буквально чуть-чуть, можно обеспечить помещение эффективной системой проветривания, в которой участие человека было бы сведено к минимуму.

Как выполнить монтаж клапана самому

По такому принципу монтируют большую часть щелевых приточных устройств. Однако существуют модели, установка которых принципиально отличается. К таким приборам относится приточный клапан-ручка на пластиковое окно. Внешне она напоминает обыкновенную ручку для открывания и защелкивания створки, но нижняя часть корпуса – это вентиляционный клапан.

клапан-ручка

Клапан-ручка перед монтажом

Установка производится аналогично монтажу обычной ручки, но для притока воздуха прорезается дополнительное отверстие.

Недостаток воздуха

Иногда после установки требуется дополнительная регулировка. Обычно она целесообразна, если принцип действия устройства пока не понятен. Чтобы разобраться в функционировании устройства, необходимо плавно перемещать ручку и следить за результатом. Если приток воздуха покажется слабым, величину зазора нужно увеличить.

подача воздуха

Комфортная настройка подачи воздуха

Если монтаж устройства кажется сложным, необходимо более пристально изучить инструкцию. Если после этого с установкой и настройкой все же возникают проблемы, пригласите мастера.

Альтернативное экспертное мнение по поводу эффективности оконных клапанов климат-контроля.  Обязательно посмотрите ролик, прежде чем нарушить целостность внутреннего уплотнительного контура окна:

Производители уверяют, что приточные клапаны помогут установить комфортный микроклимат, избавиться от сквозняков и конденсата на окнах. Хорошая вентиляция — залог крепкого сна и отличного самочувствия всех членов семьи, но вряд ли стоит ждать чудес от недорогого бытового устройства.

Устройство может включать регулировку потока воздуха или быть без нее. Регулировка обязательна для достижения в помещении требуемой влажности. Настройка осуществляется вручную или автоматически.

Неправильная ручная регулировка может привести к переохлаждению. Это исключено при автоматической настройке. В таких устройствах установлен датчик, который замеряет уровень влажности в помещении. Чем она выше, тем больше открывается заслонка. Циркуляция воздуха в жилье увеличивается. Риск неправильной настройки исключен.

Следует следить за работоспособностью клапана. При перемерзании причина скорее всего в плохой работе основной вентиляции. В таком случае нужно прочистить вытяжку в квартире. Для проверки к отверстию подносят лист. Он должен притягиваться к вентиляционному отверстию потоком воздуха.

При образовании наледи зимой на конструкции нужно отодвинуть штору. Плотные занавески создают около окна холодную зону. Воздух не может полноценно проникать в комнату.

Если поступает слишком много воздуха нужно отрегулировать устройство. Если заслонка задвинута максимально, нужно перекрыть часть стандартной вентиляции.

Фильтр и шумоизолятор можно промыть в мыльном растворе. Это можно сделать только в том случае, если они выполнены полностью из синтетических материалов. Внутренний корпус от пыли очищают при помощи пылесоса.

Перед установкой синтетические фильтры после мытья полностью просушивают. Влажными их устанавливать категорически запрещено.

Приточный клапан – полезное конструкционное решение. Помогает полностью восстановить микроклимат в помещении. Стоит недорого, но полностью выполняет свои функции.

Установка приточного клапана в стену своими руками

Выбор вент-клапана на окна начинается с расчета его продуктивности.

Читать далее:  Телевизионная розетка правила и варианту установки на стену

То есть установка клапана на пластиковые окна начинается с определения площади и объема каждого помещения, где они будут монтироваться.

Также необходимо прикинуть, сколько человек будет постоянно находиться в помещении. Если это спальня, расчет проводится исходя из количества ночующих там людей. В гостиных, общих комнатах расчет ведется на то количество людей, которое там может находиться более 2 часов подряд.

Стеновое вентиляционное устройство

При отсутствие фрезы возможны и другие способы организации отверстий. Точные методы лучше посмотреть в инструкции к купленному устройству, но в некоторых случаях можно использовать электролобзики и дрель.

Правильная установка клапанов вентиляции в пластиковые окна требует соблюдения некоторых условий.

В первую очередь, если на окно или другую конструкцию предоставляется гарантия производителя, необходимо удостовериться в том, что установка такого устройства разрешена.

Иначе может произойти ситуация, когда в результате установки клапана гарантия на окна заканчивается.

Так как некоторые производители, в том числе и Aereco, предоставляет выбор наружной и внутренней части устройства, нужно удостовериться что они подходят для монтажа в комплекте.

Принцип работы приточного клапана на пластиковых окнах предусматривает свободный поток воздуха от окна. Из-за этого нужно удостовериться в том, что его не перекрывают шторы или другие конструкции (жалюзи, маркизы).

Так как технология монтажа проветривателя предусматривается устройство отверстия в оконном профиле, перед работой необходимо уточнить марку самого профиля и расположение внутренних камер в нем. Это позволит с большей эффективностью проводить работы.

Вентиляционный клапан для деревянных окон устанавливается по тому же принципу, что и для пластиковых. Рассмотрим подробнее сам процесс монтажа.

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга.

Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Разными у приточных клапанов могут быть только отдельные элементы и маркировка.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить приточный клапан на пластиковые окна своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Естественно, что для прохода воздуха должно быть или отверстие в переплете окна, или щель между торцом стеклопакета и оконным профилем, однако при установке вентиляционных клапанов приточной вентиляции АЭРЭКО холодный воздух попадает под потолок, не вызывая сквозняков в зоне нахождения людей.

Устройство стенового клапана

Преимущества установки вентиляционного клапана приточной вентиляции на окна

  1. Пропускная способность вентиляционного клапана приточной вентиляции составляет до 35 м3 воздуха в час, что полностью соответствует нормам по притоку воздуха.
  2. Звукоизоляция вентиляционных клапанов приточной вентиляции АЭРЭКО в зависимости от комплектации до 42 дБ, что соответствует звукоизоляции современных герметичных окон в закрытом состоянии.
  3. Струя холодного воздуха из вентиляционного клапана приточной вентиляции на окнах АЭРЭКО направлена под потолок и не вызывает сквозняков в зоне нахождения людей, доступ свежего воздуха при вентиляционном клапане приточной вентиляции АЭРЭКО существляется без заметного увеличения уровня шума в помещении.
  4. В отличие от периодического проветривания, приток свежего воздуха через вентиляционный клапан приточной вентиляции для пластиковых окон АЭРЭКО происходит ПОСТОЯННО, что не позволяет радону накапливаться в помещении. Вентиляционный клапан приточной вентиляции для окон АЭРЭКО не закрывается герметично и это не брак, а сделано СПЕЦИАЛЬНО, чтобы снизить риск обмерзания клапана и примерзания заслонки АЭРЭКО.
  5. Вентиляционные клапаны приточной вентиляции АЭРЭКО не уменьшают световой проем, так как клапан приточной вентиляции на пластиковые окна имеет небольшие размеры и крепится в верхней части окна на сквозной прямоугольной щели.
  6. Установка вентиляционного клапана для пластиковых окон АЭРЭКО возможна не только при изготовлении окна в производственном цеху, но и уже после монтажа окна на объекте без демонтажа и замены стеклопакета.
  7. Применение вентиляционного приточного клапана для пластиковых окон АЭРЭКО позволяет решить практически все проблемы санитарно- гигиенического характера в жилых помещениях с герметичными окнами.

Хотя недостаток у них все же есть – при закрытых окнах проветривание в помещении полностью отсутствует. Чтобы чистый воздух поступал в дом, приходится все время проветривать комнату.

Или же можно приобрести специальное устройство – приточный клапан для окон, закрывающихся герметично. Приточный клапан дает нужное количество свежего воздуха, помогая избежать духоты и плохого самочувствия.

Некоторые хозяева домов предпочитают тепло свежему воздуху. Но они ошибаются. В Европе и Америке, где пластиковые окна используют уже 30 лет, есть такой термин как «синдром нездорового здания», который относится к зданиям герметичным, где нет хорошего воздухообмена. Находится в таком здании довольно вредно для людей.

Клапан является специальным устройством, устанавливаемым на верхней створке окна из ПВХ в горизонтальном положении и выполняемым вытяжную функцию, а именно настраивает оптимальный для проживания микроклимат в комнате и устраняет конденсат на раме и стеклопакетах.

Нужно отметить, что обычную установку на верхней части окна можно заменить установкой в запененном стыке между стеной и блоком окна, непосредственно в оконном профиле либо между створкой в пластиковом окне и рамой.

Если приточный клапан не выполняет как минимум одну из вышеуказанных функций, это означает, что устройство является подделкой. Следует быть внимательным при его приобретении.

Установка данного устройства достаточно проста, если в точности придерживаться инструкции применения.

В процессе из материалов и инструментов потребуются приточный клапан, закрепляемый на окне ПВХ, отвертка, канцелярский нож и линейка. Установка при помощи фрезеровки будет более затратной.

В случае, если в помещении установлены деревянные или алюминиевые евроокна, то они будут пригодны для установки на них вентиляции.

Будет дешевле и проще устанавливать клапан не на стене возле окна, а на окно, чтобы не возникало необходимости изменить вид стен или здания.

Преимущества приточного клапана заключаются в следующем:

  • клапан оставляет световой проем неизменным;
  • звукоизоляция остается такой же, как и до установки клапана;
  • не образуются сквозняки;
  • открывается доступ для притока свежего воздуха;
  • проветривание происходит без потерь тепла.

Для получения наилучшего микроклимата в помещении с использованием вентиляционного устройство необходима исправная работа вентиляции.

Крышка клапана в помещении

Затем в месте крепления саморезов устанавливаются закладные крепежные дюбеля, которыми клапан фиксируется к створке при помощи трех саморезов. Между мест, где крепится устройство, укладываются два резиновых уплотнителя размером в 16 сантиметров, которые идут в комплекте.

На профиле рамы напротив клапана убирается уплотнитель, вместо него укладывается уплотнитель из установочного комплекта.

Самостоятельная установка приточного клапана не сложная. В комплекте прилагается подробная инструкция, а также схема, в которой указано расположение отверстий воздушных камер оконной створки. Все элементы крепежа входят в комплект.

Компании-производители, как правило, прилагают к своим устройствам достаточно подробные инструкции, которые позволяют установить вентиляцию для пластикового окна самостоятельно.

  • для комнат в квартирах многоэтажных домов минимальное количество воздуха, которое подается в каждое помещение, должно быть равным 3 м3/ч на 1 м;
  • вентиляционные приточные клапаны для окон ПВХ в частных домах подбираются из расчета 30 м3/ч на одного человека;
  • и в первом и во втором случае при расчете необходимо обеспечить минимум однократный воздухообмен.

То есть установка клапана на пластиковые окна начинается с определения площади и объема каждого помещения, где они будут монтироваться. Также необходимо прикинуть, сколько человек будет постоянно находиться в помещении. Если это спальня, расчет проводится исходя из количества ночующих там людей. В гостиных, общих комнатах расчет ведется на то количество людей, которое там может находиться более 2 часов подряд.

  • В первую очередь, если на окно или другую конструкцию предоставляется гарантия производителя, необходимо удостовериться в том, что установка такого устройства разрешена. Иначе может произойти ситуация, когда в результате установки клапана гарантия на окна заканчивается.
  • Так как некоторые производители, в том числе и Aereco, предоставляет выбор наружной и внутренней части устройства, нужно удостовериться что они подходят для монтажа в комплекте.
  • Принцип работы приточного клапана на пластиковых окнах предусматривает свободный поток воздуха от окна. Из-за этого нужно удостовериться в том, что его не перекрывают шторы или другие конструкции (жалюзи, маркизы).
  • Так как технология монтажа проветривателя предусматривается устройство отверстия в оконном профиле, перед работой необходимо уточнить марку самого профиля и расположение внутренних камер в нем. Это позволит с большей эффективностью проводить работы.

Предназначение приточного клапан и его достоинства

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы. Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой клапан с оконным аналогом, то он более выгоден.

Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами. Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с ними возможно только путем разрушения старой отделки и замены ее на новую.

Главный плюс вентиляционных клапанов состоит в автоматической регулировке подачи и выведения воздуха. В настоящее время в продаже можно встретить клапаны, оснащенные специальными датчиками влажности.

Вентиляционный клапан в собранном виде

Их особенность состоит в том, что они обеспечивают приток необходимого количества свежего воздуха в зависимости от уровня влажности.

При установке таких миниатюрных устройств площадь видимого остекления, а значит и количество проходящего через стекло света, не уменьшаются.

Производители: обзор и отзывы

Отечественные клапаны, поставляемые под маркой «Оконные фильтры», оцениваются потребителями очень высоко.

Их достоинствами оказываются:

  • превосходная стойкость к шуму;
  • способность отлично действовать в холоде;
  • очистка от пыли;
  • защита от насекомых;
  • надежность при установке.

Если говорить про продукцию AirBox, о которой речь уже заходила, преимущества тоже очевидны – возможность установить своими руками и мягкая цена. Изделия Aereco позволяют отрегулировать воздушный поток автоматически, без усилий. Что касается конструкций от «Домвента», их надо ставить напрямую над батареей. Такие блоки отлично сдерживают шум, останавливают насекомых, могут гармонично сочетаться с проектом сооружения.

Что касается блоков КИВ-125, то они могут быть как финскими, так и китайскими по происхождению. Поставляемые из Финляндии конструкции превосходят свои азиатские аналоги повышенной толщиной и прочностью. Увеличивается также плотность утепляющего материала. Внутренние оголовки белые и темные соответственно.

Конструкции Vallox тоже делаются на берегах Балтийского моря. Фирма заявляет, что ее продукция полностью удовлетворяет современным требованиям. Для нее характерна рекуперация на уровне 75%. Эти аппараты отличаются зависимостью от электрической энергии (которая экономится основательно). Пыль фильтруется, не пропускаются также и мелкодисперсные частицы.

Компания поставляет клапаны наружного типа со вспомогательным подогревом и с распознаванием влажности. В процессе производства производится тест на герметичность. Электроника может управляться посредством смартфона. При необходимости ее легко дополнить устройствами, измеряющими уровень углекислоты в помещении.

Поддерживается не только функция удаления дурных запахов и предотвращения плесневого загрязнения. Воздух в помещении становится суше и избавляется от характерной затхлости. Полностью исключается возникновение сквозняков. Входные каналы оборудуются защитными фильтрами, на 100% останавливающими загрязнение не только пылью, но и пыльцой растений. Оттого можно заключить, что финский комплекс полностью решает поставленную задачу.

Не менее качественный продукт поставляют и из Германии. Убедительным примером тому оказываются клапаны Marley. Их разработчики постарались обеспечить максимальное прикрытие от цветочной пыльцы. Для этой цели сформировано изолирующее покрытие из поролона специальной марки. Дополнительно такой слой мешает проникать шумам и сдерживает распространение конденсата. Холод не проходит в дом, а тепло не уходит произвольно наружу. Отводной блок рассчитан на стены толщиной 25-58 см.

Производитель гарантирует:

  • плавную (бесступенчатую) регулировку поступления воздуха;
  • надежную теплоизоляцию внутренней части канала;
  • сочетание элегантности и простоты;
  • возможность за счет поворота бленды компенсировать основные монтажные ошибки.

Клапан Air-Box

Как выбрать?

Клапаны для проветривания пластиковых окон могут делаться из:

  • древесины;
  • стали;
  • пластмассы.

Вариант стенового клапана над радиатором

Фальцевая и щелевая конструкции оптимальны для самостоятельного монтажа. Недостатком накладных элементов является визуальная заметность; если требуется монтировать скрытый блок, надо выбирать иные конструкции. Версии производства Aereco отличаются по методу поступления струи воздуха. Регулировка может производиться в наклонном или в прямом направлении.

По показателям эффективности отличаются системы отечественного производства Air-Box. Вдобавок они отлично устанавливаются и стоят не слишком дорого. На рынок постепенно выходит и продукция российских фирм. Среди них наилучшим образом подходят изделия «Мабитек». Наиболее широко используемые полимерные окна имеют защиту от шума 30-35 дБ. Аналогичный уровень защиты как раз и должен быть у клапана.

Важно учитывать, что для зимнего использования придется тщательно подбирать конструкцию по:

  • основному материалу;
  • характеристикам потока воздуха;
  • различию внешних и комнатных температур.

Чтобы клапан хорошо выполнил свою задачу, чтобы он не покрывался льдом, требуется оснащение качественной теплозащитой. Дополнительно требуется использовать «тепловой разрыв». Этот разрыв формируется из пластмассы особого рода, размещаемой внутри клапана. Если трудно отдать предпочтение ручной или автоматизированной регулировке, стоит выбирать клапаны со смешанной настройкой. Вовсе не пригодные для регулировки конструкции стоит сразу отвергнуть, потому что потребность в ней очень велика.

«Air-Box» от «Мабитек» отличается повышенной универсальностью и пригодностью к монтажу на пакетах какой угодно конструкции. Если нужно, его ставят в фальцах, то есть совершенно незаметно со стороны. Конструкция серии «Standart» подразумевает разделение клапана на две доли. Наружный блок расположен снизу, а внутренний – наверху. Действие обеспечивается за счет разрежения воздушной среды, система не сможет работать при неправильной работе вытяжных вентиляционных каналов.

Читать далее:  Сифон для подключения стиральной машины действие виды установка

Изготовитель поставляет клапаны с улучшенными акустическими свойствами. Такое семейство именуется «Comfort». Подобные изделия можно выбирать для определенного вида монтажа. Классический подход подразумевает непременную фрезеровку профиля окна. Все «комфортабельные» изделия регулируются вручную. Клапаны с опцией микропроветривания позволяют за час доставить в помещение 5-7 куб. м воздуха.

Пеимуществами их являются:

  • защита от жаркого летнего воздуха;
  • проветривание без остывания комнаты в зимние месяцы;
  • исключение сквозняков;
  • продолжительная эксплуатация;
  • стабильный обмен воздуха без тщательных регулировок;
  • пригодность для поддержания свежей атмосферы при длительном отсутствии людей.

Слабостями систем, работающих в режиме микропроветривания, являются накопление пыли на поверхности механизма и проникновение шума сквозь недорогие изделия. Аппараты снаружи монтировать проще, чем внутри. К тому же работа извне позволяет не полагаться на автоматику, а задавать режим самостоятельно. Важно узнавать, достаточно ли металлические части защищены от возникновения ледяного слоя. По сравнению со всеми этими характеристиками ценовые параметры не имеют существенного значения.

Выбирая конструкции иностранного производства, надо соблюдать бдительность. Ведь многие фирмы поставляют товар, не рассчитанный на российские климатические условия, или переносящий их на пределе возможностей. При этом неизбежно срок службы даже условно пригодных клапанов оказывается меньше возможного, прописанного в документах и описанного рекламе.

Кроме уже упомянутых производителей оконных приточных клапанов, обращает на себя внимание германская марка Siegenia. Качество ее изделий в целом удовлетворяет потребителей, но есть только немногие модели, которые не сокращают поток света. Очень широкое предложение клапанов характерно для концерна Rehau.

Часть вентиляционных планок содержит много камер. Сообразно текущей потребности в свежем воздухе они открывают определенное количество отверстий. Но подобное решение, при всей своей соблазнительной простоте, приносит в комнаты, наряду со свежими воздушными потоками, еще и все посторонние шумы. Выбирать такое исполнение можно только в том случае, когда окна выходят на тихие участки местности. Или же в ситуации, когда поступающие извне шумы не окажут серьезного отрицательного воздействия.

В противном случае надо выбирать конструкции, которые регулируются за счет стабильного перепада давления. Примером подобного изделия можно считать «Climamat», который обеспечивает регулировку количества приходящего воздуха, влажности в комнате. Устройство пригодно для полноценного отслеживания микроклимата, для его глубокой стабилизации.

В отличие от аналогов Siegenia, размер их сравнительно невелик и нет необходимости нарушать свойства окна. Система работает бесшумно и фильтрует поступающий воздух, гарантированно исключая возникновение сквозняков. Приобретать подобный клапан можно для любого вида оконных профилей. Также он сможет пережить все возможные нагрузки.

Даже если установлены хорошо продуманные и тщательно отобранные клапаны от ведущих производителей, периодически все равно придется проветривать комнату. Как и при покупке других строительных материалов, комплектующих, одинаково нежелательно делать выбор клапанов только по очень доступной цене. Но и стремиться купить самое дорогое изделие бессмысленно – почти всегда такие расходы затрачиваются впустую.

Параметры выбора встраиваемого проветривателя

  • производительность устройства;
  • допустимую температуру эксплуатации;
  • длину и диаметр воздуховода;
  • способ управления;
  • уровень шумоизоляции;
  • компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Приток свежего воздуха

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Размещение клапана

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим уровень влажности в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Теплоизоляция воздуховода

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Кожухи с теплоизоляцией для стенового клапана

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Характеристики стеновых клапанов

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой.

Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Второй способ сверления отверстия

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура.

Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.

Просверливают технологическое отверстие, используя перфоратор. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие.

Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.

Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом. Последовательно собирают бурмашину.

В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.

После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Микропроветривание пластиковых окон настраивается так. Сначала открывают створку и удаляют определенную часть уплотнителя. Для этой цели используют нож. После наклеивания прокладки, входящей в набор поставки, ставят 3 заглушки. Регулировка механизма производится при помощи особой отвертки, которая нужна для корректировки петель.

Если мороз силен, категорически нельзя закрывать клапан притока полностью. Для удаления пыли, засоряющей внешний козырек, используют пылесос. Сам корпус очищают влажной тканью, обе процедуры проводятся 2 раза за год. Нельзя очищать клапан синтетическими средствами. Если ведется ремонт в помещении, надо прикрывать изделие от пылевого загрязнения.

Подбирая режим работы, надо ориентироваться на скорость движения воздуха как 15 см за секунду. Если клапан тотально закрывается в холодную погоду, мириться с этим нельзя. Придется заклеивать внешнюю щель, пропускающую воздух. Не надо воспринимать как что-то отрицательное незначительные посторонние шумы. Это неизбежный спутник нормальной работы устройства, особенно у накладных конструкций.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Стеновые клапаны в устройстве вентилируемого фасада

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки.

За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Вентиляционный клапан и обшивка сайдингом

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции.

В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении.

Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической.

В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Стеновое вентиляционное устройствоhttps://www.youtube.com/watch?v=Da9znj7-1PE

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
