Принудительная вентиляция в ванной комнате и туалете

Принудительная вентиляция: изготовление своими руками

Для обеспечения нормального воздухообмена в доме или квартире необходимы два компонента: приток свежего воздуха через жилые комнаты и отток его из технических. Вентиляция в ванной комнате и туалете — одна из составляющих оттока. Потому необходимо сделать ее правильно.

По принципу действия вентиляция может быть естественной или механической, еще говорят — принудительной. Естественное передвижение воздуха происходит за счет движения ветра, разницы температур и, возникающих из за этого, перепадов давления. При использовании механической вентиляции движение воздуха вызывается вентиляторами.

Как сделать вытяжку в туалете: обеспечить нормальный приток воздуха в других помещениях

Сточки зрения городского человека принудительное движение предпочтительнее: все давно привыкли к тому, что жизнеобеспечение зависит от наличия электричества. И оно в городах пропадает редко. А вот в сельской местности зимой отключение электроэнергии — скорее норма. Потому, наверное, стремятся в основном делать системы энергонезависимыми или, по крайней мере, резервированными.

Но естественная вентиляция в санузле и ванной комнате должна иметь слишком большие размеры. Ведь чем меньше скорость движения воздуха по каналу, тем больше необходимо сечение воздуховода, чтобы обеспечить передачу требуемых объемов. Никто не станет спорить, что при включенном вентиляторе воздух движется быстрее.

• при принудительной канал размерами 160*200 мм или диаметром 200 мм;
• при естественной циркуляции канал размерами 250*400 мм или труба диаметром 350 мм.

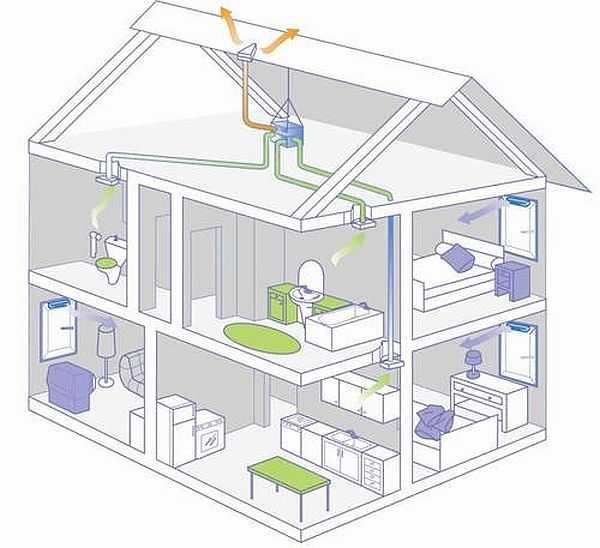

Одна из схем организации вентиляции в ванной и туалете в частном доме

Потому мало кто сегодня обходится естественной вентиляцией. Разве что в небольших домах (до 100 кв. м.). Даже в квартирах, с выведенными на крышу каналами, вентиляцию ванных и туалетов делают с использованием вентиляторов.

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен. Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам.

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м 3 /ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м 3 /ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м 3 /ч лучше не брать.

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу.

Канальные вентиляторы устанавливаются внутри короба или трубы. Есть она, соответственно круглого или квадратного сечения

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора).

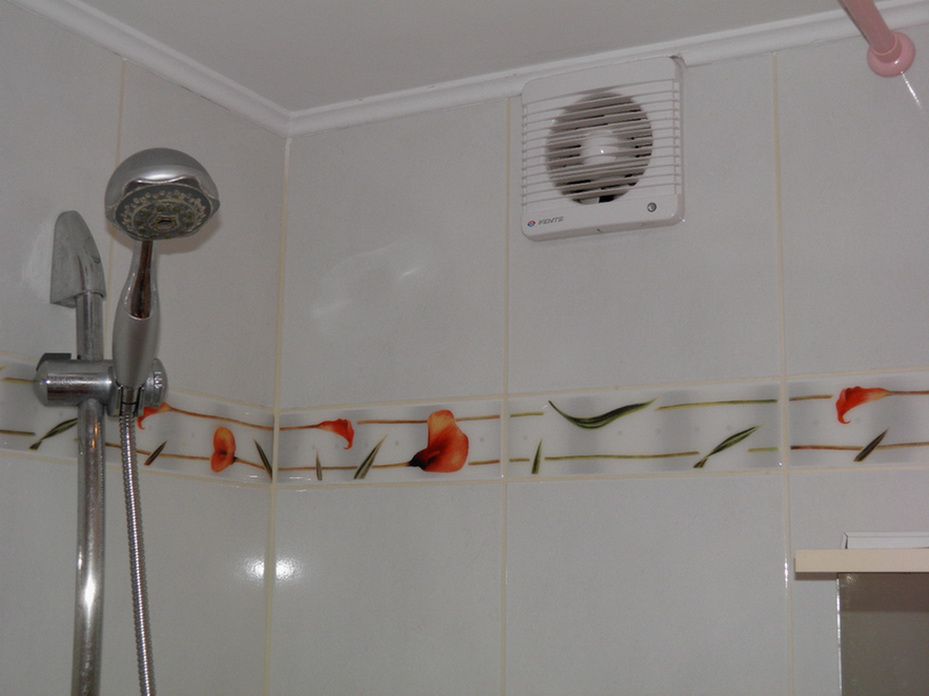

Это вентиляторы для установки на стену

Для сохранения здоровья человека недостаточно следить за качеством потребляемой им еды и жидкости. Большое внимание должно быть уделено также и воздуху в наших помещениях. К сожалению, мало кто задумывается над тем, что он важен не меньше, чем хорошая пища и вода.

Та экологическая обстановка, которая складывается в загазованных крупных городах, не позволяет их жителям банально проветривать помещения. Наиболее приемлемым вариантом решения данной проблемы явится установка вентиляции. Приток чистого воздуха позволит снизить вероятность появления головных болей, головокружения, сонливости, а также послужит профилактикой аллергии.

Воздухообмен в частных коттеджах и многоквартирных домах производится по разным схемам. В небольших жилых строениях отдельные вентиляционные каналы выводятся на крышу из кухни, туалета и ванной. Другая схема запроектирована в домах. Здесь воздух собирается в один общий канал, выводимый на крышу. Если в доме предусмотрена принудительная вентиляция, то строители устанавливают специальные системы, оснащенные чувствительными элементами. Такое оборудование закрывает или приоткрывает заслонки тогда, когда это становится необходимо.

Принудительная вентиляция в ванной комнате может быть сделана своими руками. Причем работа особой сложности не представляет. Прежде всего следует произвести проверку воздухоотводного канала и очистить его, в случае необходимости, от мусора. Тому, кто не сможет установить новый вентилятор, рекомендуется иной вариант. Можно просто вывести из старого канала несколько метров нового, приобретя соответствующие материалы в строительном магазине.

При устройстве электрического вентилятора следует определиться с местом, где его лучше всего установить. В идеале это должна быть стена, находящаяся напротив двери.

Монтаж вентилятора осуществляется непосредственно в отверстие вытяжного канала. Если ваш прибор имеет больший диаметр, то отверстие придется несколько расширить. После этого должны быть аккуратно подсоединены все электрические провода. При этом их следует разместить в сухом месте (так, чтобы они не были видны). На следующем этапе работ прибор подсоединяют к выключателю и крепят вместе с решеткой на саморезы или жидкие гвозди.

Как правило, располагается канал, через который осуществляется вентиляция, в туалете. Схема организации воздухообмена между этим помещением и ванной может быть осуществлена двумя способами. Первый из них предусматривает прокладывание отдельной вентиляционной трубы. Она должна располагаться в запотолочном пространстве и идти из ванной в воздухоотводный канал. Второй вариант предусматривает установку двух отдельных вентиляторов.

Один из них должен располагаться на воздухоотвоном канале, а второй – в стене между туалетом и ванной.

Чаще всего вентиляция в ванной комнате «сталинки» устраивается по первому варианту. Принятию такого решения способствует высота потолков в таких квартирах, которая равна 3-3,5 м. Принудительная вентиляция в ванной комнате осуществляется с прокладыванием дополнительного воздуховода. Данная конструкция крепится под самым потолком и закрывается гипсокартоном. При этом вентиляция в ванную комнату проводится при помощи гибкого, жесткого либо полужесткого воздуховода.

Качественный воздухообмен важен не только в ванной комнате. Нормальная циркуляция воздуха необходима и в туалете. Она позволит не ощущать дискомфорта от работы канализационной системы и предотвратит появление грибка, снизив влажность в помещении. Нередко требуется искусственная вентиляция в туалете частного дома.

Как сделать вентиляцию в туалете (принудительного типа)? Для этого нужно изучить схему устройства уже имеющегося воздуховода. Иногда он может иметь выход непосредственно в туалет. Но нередко вентиляция в ванной комнате и туалете осуществляется из одного короба, находящегося в ванной. В таком случае между этими двумя помещениями должно находиться отверстие, закрытое решеткой.

В первом случае возможна установка вентилятора непосредственно на короб. При втором варианте вытяжной схемы потребуется обустройство дополнительного воздуховода.

Изменение климата превратит Антарктиду в зеленый континент? Когда кто-то вспоминает об Антарктиде – южном континенте, который может похвастаться самым холодным климатом на Земле, то на ум, как правило, приходит.

Почему вы никогда не видели птенца голубя? Отправьтесь на любую городскую площадь, и, без сомнения, вы увидите сотни голубей, которые летают возле прохожих. Но, несмотря на такое большое количе.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

О чем сожалеют люди на смертном одре: откровения медицинских сестер Человеческая жизнь коротка. Но зчастую люди задумываются о том, что можно было сделать и исполнить, когда уже слишком поздно.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Если в санузле появилась плесень, значит, вентиляция в ванной комнате и туалете работает неисправно или имеющейся системы недостаточно. Пар от горячей воды в ванной поднимается к потолку, где образуется конденсат. Конденсат также скапливается на стенах. Со временем на этих участках пятнами вырастает плесень. Косметический ремонт в данном случае решит проблему, но скоро она появится вновь. Нужна организация эффективной вентсистемы в санузле.

Особенности вентиляции санузла в частном доме

При строительстве жилых домов вентиляция в ванной комнате и туалете устанавливается, как правило, естественная. Однако ее явно не хватает для того, чтобы постоянно обеспечивать нормальный уровень свежести и чистоты воздуха в этих помещениях. Так, при принятии душа ванная комната тут же наполняется паром.

Споры плесени, находящиеся в воздухе ванной комнаты, способны осесть в легких человека и стать причиной развития таких заболеваний, как аллергия, астма и т. д. Кроме того, черные пятна постепенно разрушают отделочные материалы, добираясь до самого бетона. Именно поэтому установить нормально функционирующую вентиляционную систему нужно в своем доме каждому.

Система необходима не только для поступления чистого воздуха. Благодаря ей добиваются оптимальной температуры, а также уровня влажности и кислорода.В маленьком помещении без возможности проветривания накапливается затхлый и специфический воздух. Освежитель в туалете не поможет. Он скрывает запахи, а не устраняет их.

В воздух поступает в ванную и туалет из других комнат. Для вентиляции между и полом и дверным полотном оставляют небольшую щель (2-2,5 см) или приобретают специальные двери, полотно которых имеет круглые вентиляционные отверстия. Уходит воздух через открытый вентиляционный канал. Если двери сплошные, а очень ответственный установщик к тому же не оставил не единой щели, ванную для проветривания придется оставлять открытой.

Система эта максимально простая, но ненадежная. В современных в домах и коттеджах вентиляция все чаще дает сбой. Осложняют работу:

• Герметичные двери и пластиковые окна;
• Уменьшения просвета канала в результате загрязнения пылью, грязью, паутиной;
• Неправильно спроектированная вытяжка;
• Ветреная погода;
• Неутепленный канал, внутри которого воздух быстро остывает и медленно поднимается.

Если прибор удаляет 100 м3 воздуха в час, как минимум столько же должно поступать, что невозможно при герметично закрытых дверях.

Правила организации

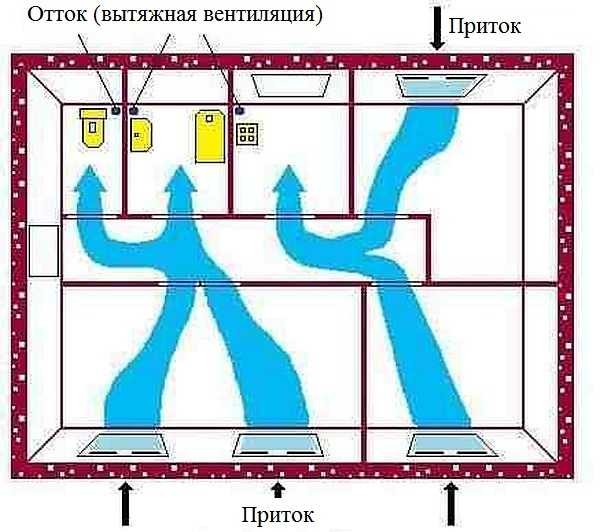

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем.

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух  подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

Возможно, вам будет интересно почитать, о том, как построить деревянный туалет на даче.

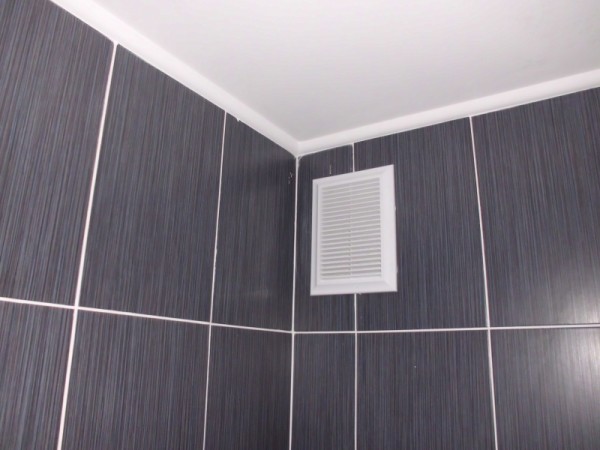

Для того чтобы решетки смогли обеспечить полноценную вентиляцию для помещения санузла и избавили от повышенной влажности, стоит с особо внимательностью и ответственностью подойти к выбору этих изделий. От того как будут выбраны эти изделия, зависит дальнейшая система вентилирования в ванной, туалете.

Рекомендации по выбору:

• наличие ламелей — у каждой решетки обязательно должны быть ламели, через которые и происходит основное вентилирование воздуха. Они должны располагаться по всей площади решетки;
• форма — форма этих изделий может быть разной – прямоугольная, круглая, квадратная. Форму можно выбирать по своему желанию, главное чтобы изделие гармонично вписывалось;
• материал — желательно выбирать решетки из прочного пластика. Эти изделия выполняют свои функции, но при этом длительное время сохраняют свои вешние качества;
• цвет — по цвету этот элемент может быть любой, но желательно, чтобы он совпадал с дверью. Ведь будет, как то не очень красиво, когда дверь имеет белый цвет, а решетка черный или синий.

Обустройство вентиляции в санузле частного дома или квартиры – это достаточно сложный процесс, который требует соблюдения всех нюансов. Ведь за счет систем вентилирования обеспечивается предотвращение образования повышенной влажности, конденсата, который зачастую приводит к образованию грибка, плесени.

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

Проверка работоспособности

Обустройство вентиляции – это достаточно сложное и ответственное дело, во время которого стоит учитывать все важные нюансы. Любое отклонение от норм может вызвать серьезные нарушения в дальнейшей эксплуатации этой системы. Поэтому многие специалисты рекомендуют, прежде чем как сделать вентиляцию в ванной, рассмотреть особенности принципа устройства этой системы. В этих случаях стоит учитывать несколько важных особенностей:

• в домах жилого типа с небольшой этажностью устройство вентиляции осуществляется отдельными каналами каждой комнаты – для ванных, для туалетов, кухонных комнат;
• в жилых строениях, уровень этажности которых составляет более 5 этажей, вытяжки из ванных комнат, санузла, кухонных комнат объединяются в один вентиляционный канал. При этом этот канал выводится на область крыши, а все вытяжки подсоединяются к нему поэтажно при помощи воздушного затвора;
• все движение воздуха вентилируемых систем осуществляется при помощи естественной тяги, которая возникает при перепадах температурных режимов воздуха внутри комнаты и наружного воздуха.

Бывает и такое, что естественная вентиляция в ванной комнате и туалете работает вполне нормально. Именно поэтому перед установкой новой системы необходимо проверить исправность уже существующей. Сделать это совсем несложно. К тому же никакие дополнительные инструменты для этого не понадобятся. Достаточно поднести клочок бумаги непосредственно к вентиляционной решетке.

Листок должен прилипнуть к ней под действием движущегося воздуха. Если этого не случилось, то можно говорить о том, что вытяжка не работает. Иногда причиной такого состояния может явиться слишком плотная дверь в ванную комнату или туалет. В таком случае не обеспечивается приток воздуха в санузел в нужном объеме.

Туалет и ванная комната в квартирах, даже с разделенной стенкой, имеют один отвод воздуха, выходящий в шахту. В частных домах может быть предусмотрена другая система вентиляции. Особенно это касается случаев, если в нем несколько этажей. В простых домах помещение может иметь окошко для проветривания.

В коттеджах устанавливается шахтный тип.Проверка функционирования проводится через технологические отверстия для воздуха. Наличие тяги анализируется за счет зажигалки или листа бумаги, которые подносят к решетке. Огонь должен потухнуть или обратиться в сторону вентилируемого окошка, а лист — притянуться к отверстию. Если этого не произошло, значит система дает сбои.

Обычно вентилятор связан со светом. Свет включается – вентилятор работает, свет выключается, прибор соответственно тоже и движение воздуха останавливается. Этого может быть недостаточно для нормального воздухообмена. К тому же это не всегда удобно.

• Существует несколько основных способов подключения вытяжного оборудования:
• Одновременно со светом. При подключении к световому контуру прибор начинает работать в момент включения света;
• Одновременно со светом с возможностью ручного выключения. При необходимости можно разъединить вентиляцию и освещение, если прибор оснащен клавишей или шнурком на корпусе для выключения питания;
• Одновременно со светом с автоматическим выключением вентилятора через датчик влажности и/или таймер;
• Автономное подключение на отдельный выключатель.

Время работы вентилятора зависит от температурно-влажностных условий и мощности прибора, а потому в каждом случае индивидуально. Специалисты утверждают, что лучшее решение установка модели с таймером и датчиком влажности. То есть каждый раз после посещения ванной прибор работает еще некоторое время.

Для того чтобы установить исправность естественного воздухообмена необходимо придерживаться следующих критериев оценки:

• После ванных процедур в комнате остаются запотевшие зеркала, а также керамическая плитка и другие предметы интерьера, что указывает на неисправность вентиляции.
• Поднесенная к вытяжному отверстию в туалете бумага не прижимается к заградительной решетке, то это второй признак неполадок.

Улучшить вентиляцию в помещении можно данными способами:

• прочистка шахты;
• монтаж дополнительного вентилятора;
• установка принудительной системы обмена воздуха.

Причины плохой тяги вентиляции

https://www.youtube.com/watch?v=mz3NcHFO3to

Вентилирование не всегда может работать так, как это требуется, а причин на это может быть предостаточно. Поэтому прежде чем начать обустройство вентиляции в ванной и туалете стоит рассмотреть все важные нюансы, включая и причины плохой тяги вентилирования.

Какие причины могут обуславливать плохую вентиляцию:

• иногда нарушения вентилирования может возникать из-за допущения ошибок при проведении расчетов в сечении вентиляционных каналов;
• различные ошибки при установке системы вентиляции;
• зачастую тягу может вызывать скопление мусора, а также другие падающие элементы. Наличие всех этих элементов может вызвать затруднение при поступлении потоков воздуха в комнату;
• еще одной причиной плохой работы вентиляции могут стать ремонтные работы у соседей, при которых затрагиваются вентиляционные системы.

А вы знаете, по какой причине резко ухудшается естественная вентиляция в ванной комнате и туалете? Их несколько.

1. Например, такое случается, если в ванной комнате поменяли двери, и воздух не может проникать снизу.
2. Другой причиной становится ремонт соседей сверху, в результате чего случайно засорилась шахта.
3. Наконец, туда могла попасть птица, которая затем погибла.

   1

4. Бывает, что после установки соседями принудительной вентиляции, в другую квартиру проходит обратный приток воздуха, или препятствует циркуляции вообще.
5. Еще одна причина скрывается во времени года. Так, летом, когда очень жарко, горячий воздух извне не дает холодным массам покинуть помещения. В результате, образуется пробка из воздуха. Поэтому, дверь нужно оставлять слегка приоткрытой.

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

• Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он  тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

• Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
• Установить таймер, который будет автоматически по расписанию подавать питание.

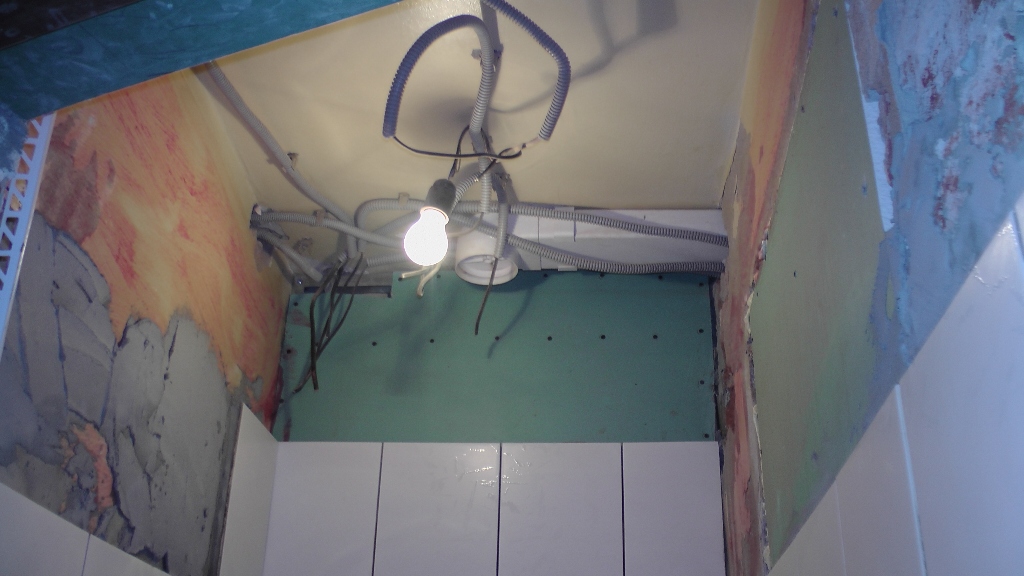

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

• На плитке под корпус необходимо сделать отверстие.  Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель  или болгаркой вырезать соответствующего размера дыру.
• Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
• Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
• В плитке делаем надрез, куда пропустим провод электропитания.
• Вставляем дюбеля.
• Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
• Устанавливаем на место, закручиваем болты.
• Подключаем провода.
• Проверяем работоспособность и устанавливаем решетку.
• Про выбор вентилятора и расчет его производительности читаем тут.Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.


  Вентиляция в ванной в частном доме

  Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.



  При планировании частного дома можно все вентканалы собрать в одном месте и вывести их на кровлю

  Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.



  Вытяжная вентиляция в ванной и туалете частного дома может быть организована таким способом

  Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.



  Варианты механической вентиляции ванны в частном доме

  В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

  Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

• Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна.

Вентиляция в ванной комнате и туалете: как сделать своими руками?

Если обнаружилась проблема, в первую очередь, необходимо прочистить шахту. В многоквартирных домах это делают специальные службы, обслуживающие их. В бригадах имеется специальное оборудование для работы.

Но, в квартире жилец может проверить доступный участок и самостоятельно. Для этого снимают решетку и просматривают видимый участок, помогая себе фонариком. Часто накопившийся мусор или погибшую птицу можно выгрести при помощи лопатки или другого приспособления, находясь в квартире. Но делать это нужно осторожно. Нельзя подсвечивать вентиляцию зажигалкой. Если там находится сухой мусор, то моментально вспыхнет пламя и распространится на все этажи.

Особенности вентиляции санузла в частном доме

Раньше нормальный воздухообмен в квартире обеспечивали естественные щели в деревянных окнах, по проему двери, а если частный дом был из бруса, то еще и межвенцовые пустоты. Но сегодня при возведении жилья широко используются современные энергосберегающие технологии, снижающие затраты на отопление и одновременно препятствующие свободной циркуляции воздуха.

Поэтому многие хозяева оставляют дверь приоткрытой, а в пластиковых окнах используют функцию микропроветривания, что предполагает наличие небольшой щели. Попадая внутрь, свежий уличный воздух прогревается и отводится через трубу камина, печного отопления или существующие вентиляционные каналы. Но данная схема не лишена недостатков – в дом попадают пыль, мошки, проникает шум, а в зимний период морозный воздух, который провоцирует появление сквозняков.

В качестве современного и доступного решения многие домовладельцы предпочитают устанавливать вентиляционный клапан. Преимущества его использования очевидны:

• обеспечение необходимого воздухообмена;
• монтаж легко осуществить своими руками;
• врезается непосредственно в стену в удобном для этого месте.

В зависимости от типа и оснащения водяной, электрической системой подогрева воздуха устройство обеспечивает комфортные условия проживания в любое время года.

Но полноценная система будет состоять из нескольких элементов, таких как:

1. 1. Вентиляционный канал. Представляет собой шахту круглого или квадратного сечения, ведущую на крышу дома. Чтобы продвижению воздушного потока ничего не мешало, его делают максимально прямым. Допускается наличие горизонтальной вставки, но длиной, не превышающей 1–2 м.
2. 2. Вентиляционный выход – отверстие в стене, соединенное с каналом. Для приема больших объемов воздуха его делают достаточного размера, не меньшего, чем у центрального воздуховода.
3. 3. Вентиляционная решетка. Изготовленная из пластика, металла, она служит украшением и, закрывая собой выход, предупреждает проникновение в него воды, мусора.

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх. По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

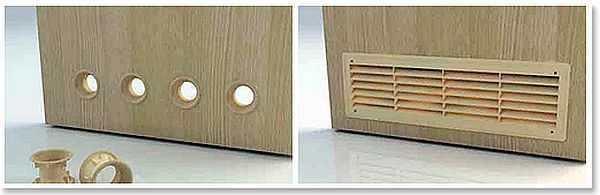

Решетки для дверей

Иногда достаточно разгерметизировать дверь в туалет или ванную комнату, чтобы циркуляция воздуха усилилась. Конечно, если дело в высоком пороге, не стоит его лишаться, так как в случае разлива воды, он защитит остальное жилище от потопа. Лучше предусмотреть специальные щели в самой двери. Это достигается при помощи обрезки или установки решеток.

Одним из важных условий вентиляции для санузла является наличие специальных решеток на дверях. Эти элементы обеспечивают полноценное вентилирование воздуха помещения, тем самым предотвращая образование конденсата и повышенной влажности.

Современный рынок сантехнических приборов предлагает большой выбор этих изделий, которые отличаются по внешнему виду, по формам, по материалу изготовления. Поэтому с выбором этих изделий редко возникают трудности.

По способу монтажа

Главный признак, который определяет эти изделия – это способ и место монтажа решеток. По этому признаку изделия подразделяются на следующие разновидности:

• приточные;
• внутренние;
• наружные.

Поэтому прежде чем приобретать эти изделия, стоит решить в каком месте планируется устанавливать этот элемент. Если санузел совмещен, то лучше всего использовать приточные решетки.

По материалу

Обязательно нужно учитывать материал, из которого выполнены эти элементы. Именно от него зависит прочность, износостойкость решетки.

Все решетки изготавливаются из следующих видов материала:

• дерево;
• пластиковая основа;
• алюминий;
• различные виды металла.

Вентиляционные решетки, которые выполнены из пластикового материала, обладают высокими антикоррозийными свойствами и низкой стоимостью. Однако структура пластика под воздействием солнца быстро теряет свою привлекательность, а через некоторое время она начинает ломаться, трескаться, разрушаться. По этой причине решетки из пластика рекомендуется применять для межкомнатных дверей, которые находятся внутри помещения.

Решетки из алюминия обладают высокой прочностью, легкостью. Но, несмотря на эти свойства, под воздействием солнечных лучей основа алюминия быстро разрушается и приходит в негодность. Кроме этого решетки из алюминия имеют высокую стоимость.

Деревянные решетки рекомендуется устанавливать внутри помещения. Изделия из дерева обладают целым рядом положительных качеств:

• высокая экологическая безопасность;
• красивый презентабельный внешний вид;
• повышенная прочность;
• износостойкость.

Но эти изделия требуют постоянного повышенного ухода, иначе они могут быстро потерять все свои качества. Кроме этого деревянные решетки обладают высокой ценой. Решетки, выполненные из стального материала, обладают высокой массой, при этом обладают весьма завышенной ценой. Но эти изделия являются самыми износостойкими.

Во всех вентиляционных решетках имеются ламели, которые обычно буквой V. Все ламели установлены на рамке, которая выполнена из пластикового или металлического материала. Несмотря на то, что конструкция вентиляционных решеток достаточно простая, эти изделия выполняют все свои функции и позволяют вентилировать воздух в помещениях с повышенным уровнем влажности. Также они могут иметь разные формы, которые имеют некоторые особенности.

Проблема пластиковых окон

Надо иметь в виду, что устанавливая в доме герметичные окна и утепляя стены, хозяева лишают себя естественной циркуляции в доме. Чистый воздух сможет попадать внутрь только в случае, если форточки открыты. Но есть и другой вариант. В продаже имеется, так называемый, приточный клапан. Некоторые модели врезают непосредственно в конструкцию окон в верхней части рамы.

Какую систему принудительной вентиляции выбрать?

Теплый и влажный воздух – это благоприятная среда для жизнедеятельности различных болезнетворных организмов и в первую очередь для плесени. Избыточная влажность воздуха приводит к гниению деревянных деталей в отделке интерьера и к появлению коррозии на металлических деталях сантехники.

По степени механизации различаются следующие типы вентиляционной системы:

• Схемы естественного пассивного действия – перемещение воздуха осуществляется за счет разницы температуры и давления внутри и снаружи помещения;
• Схемы принудительного действия – основаны на применении электроприборов, которые транспортируют воздух.

Самое простое в плане реализации, но не самое эффективное решение. Такая схема работает за счет отведения отработанного воздуха через форточку или отдушину. Проблема в том, что без замещения порцией нового воздуха, отвести отработанный теплый воздух наружу получается в небольших объемах.

В этой схеме одновременно подаётся холодный воздух, например, из-под двери и пропорционально отводится отработанный воздух через отдушину.

Эта схема предпочтительна, так как позволяет обеспечить интенсивный воздухообмен. Но к проектированию приточно-вытяжных систем предъявляются особые требования, так как погрешности приводят к появлению сквозняков.

• Вытяжная принудительная схема

Распространённый вариант – представляет собой отдушину в туалете или в ванной со встроенным вентилятором. Эффективность схемы несколько выше, чем у естественной вытяжки, но ниже, чем у пассивной приточно-вытяжной системы.

• Принудительная приточно-вытяжная схема

Эффективный вариант, так как есть возможность регулировать темп и интенсивность отведения и подачи воздуха.

Системы такого типа представляют собой модифицированный вариант приточно-вытяжной схемы, где отведение и подача воздуха усиливается электрическими вентиляторами. Вентилятор устанавливается непосредственно в отдушину и включается либо в ручном режиме, либо автоматически, например, при включении света в помещении санузла.

1. Внешняя воздухозаборная решетка

Внешняя решетка предназначена для пропускания воздуха извне. Решетки выпускаются круглой и прямоугольной формы что, впрочем, никак не влияет на их эксплуатационные качества.

Внешняя решетка выполняет декоративную функцию и функцию удержания пыли. Для этих целей ламели решётки имеют наклон к низу.

2. Внутренняя решетка

Это приспособление устанавливается на воздуховод в помещении и выполняет как декоративную, так и заградительную функцию. Для того чтобы насекомые и пыль не проникали в помещение через воздуховод, с изнаночной стороны решетки крепится мелкоячеистая сетка.

По мере эксплуатации вентиляционной системы, сетка на решетке забивается грязью. Поэтому раз в полгода съемная накладка с решетки демонтируется, а сетка отмывается от загрязнений или меняется на новую сетку, нарезанную по требуемым размерам.

Для большей функциональности внутренняя решетка оснащается подвижными ламелями, которые поворачиваясь вокруг своей оси и дозированно пропускают воздух.

Решетки с круглой формой оснащаются подвижной вставкой, которая вращается относительно круглой съемной насадки. В одном положении, прорези в подвижной вставке совпадают с прорезями в решётке и обеспечивается полноценное прохождение воздуха. В другом положении, прорези во вставке и в внешней накладке не совпадают и воздух не проходит.

Выбор внутренних и наружных решёток для помещения санузла выполняется в соответствии с внутренним диаметром и конфигурацией воздуховода и в соответствии с эстетическими предпочтениями. Наиболее популярные бытовые решетки круглые с посадочным размером 100 и 50 мм.

3. Воздуховод

Для того чтобы соединить внутреннюю решётку с внешней или для того, чтобы обеспечить подачу приточного воздуха нужен воздуховод. Воздуховод – это полая труба с гладкими внутренними стенками и с внутренним диаметрами поперечного сечения, соответствующим посадочному диаметру используемых решёток.

Промышленные воздуховоды, которые используются для вентиляции помещений от 300 м² и больше, изготавливаются из металла с поверхностным слоем термо- и шумоизоляции. При обустройстве санузла такой необходимости нет, а потому применяются ПВХ или полиэтиленовые трубы.

На рынке пластиковые воздуховоды представлены прямоугольной и круглой модификацией. Форма и размеры поперечного сечения воздуховодов соответствует посадочному размеру и форме решётки.

4. Вентилятор

Выбор вентиляторов для устройства принудительной системы выполняется в соответствии с их мощностью и посадочном диаметром.

Вентиляторы представляют собой компактный электродвигатель с крыльчаткой. Весь этот узел интегрирован в решётку или приспособлен для установки в воздуховод.

В установленном виде решетка с вентилятором внешне мало отличается от решёток, используемых в пассивных системах. Большинство вентиляторов, которые можно приобрести на рынке или в специальных магазинах, рассчитаны на применение в вытяжке.

5. Осушитель воздуха

Бытовые осушители не относятся к вентиляционной системе, но могут опционально эксплуатироваться в помещении санузла. То есть, осушитель обеспечит оптимальный уровень влажности, в то время как вентиляция освежит отработанный воздух.

Применение бытовых осушителей позволяет решить проблему выпадения конденсата на поверхности стен. В итоге снижается вероятность появления плесени даже при недостаточно эффективном вентилировании.

В нормах СНиП регламентируется два параметра вентиляционных систем:

• интенсивность воздухообмена – объем транспортируемого воздуха;
• кратность воздухообмена – количество циклов отведения отработанного воздуха.

Для помещения санузла средний показатель кратности равен 4-8 циклам. Интенсивность воздухообмена для раздельного санузла указывается в пределах 25 м³ в час. Для совмещённого санузла этот параметр вдвое больше.

Приведённые параметры в первую очередь относятся к вентилятору. Интенсивность воздухообмена определяется мощностью вентилятора.

Кратность работы оборудования в недорогих системах принудительного типа определяется вручную. То есть, вам самому придётся включать вентилятор нужное количество раз на тот или иной промежуток времени. В более прогрессивных системах, цена которых будет выше, наряду с вентилятором применяется специальный силовой блок для автоматизации отведения воздуха.

Сразу же отмечу, что для эффективного функционирования естественной вентиляции межкомнатные двери должны быть установлены так, как на предложенной схеме.

За счет зазора в нижней части полотна, становится возможным интенсивный воздухообмен между вентиляцией во всем доме и вытяжкой в помещении санузла. Кстати, большинство современных межкомнатных дверей разработаны с учетом эффективного воздухообмена, а потому устанавливаются с зазором у порога.

Допустим межкомнатные двери в доме установлены правильно, а значит можно приступать к установке вытяжки. Установка вытяжки выполняется в верхней части стены, ниже линиии потолка на 10-15 см.

Инструкция монтажа вытяжки следующая:

• На внешней стене частного дома выполняется разметка – чертится окружность, периметр которой на 5 мм больше периметра воздуховода, который предполагается использовать для прохода стены;
• По размеченному периметру стена просверливается насквозь;

• Выметаем из отверстия пыль и смачиваем образовавшийся проем водой;

• Вставляем в отверстие заранее подготовленный воздуховод и устанавливаем по уровню, так чтобы внешний конец трубы располагался ниже того, конца, который внутри;

• В промежуток между краем отверстия и трубой наносим монтажную пену;
• С внутренней стороны на торец трубы крепится решетка;
• С внешней стороны на трубу одевается тройник одним отводом вверх другим вниз;

• На нижний отвод одеваем заглушку, высверливая в ней сквозное отверстие с диаметром 10 мм;

• От верхнего отвода тройника ведем трубу вверх, как показано на этой схеме;
• В верхней части трубы отверстие прикрывается дымоходным окончанием – дождевиком.

• Приток воздуха должен располагаться внизу, а вытяжка сверху, как можно ближе к потолку. Чтобы обеспечить проветривание всей комнаты, их помещают в противоположных углах.
• Их внутренняя поверхность делается максимально гладкой, а направление движения воздуха осуществляется по прямой.
• На устраиваемых поворотах избегают крутых изгибов.
• Вентилятор нельзя располагать вблизи воды, рядом с ванной, раковиной, унитазом.
• Для разных этажей прокладывают отдельные воздуховоды.

• естественная;
• принудительная.

  3

Естественная вентиляция

Если в санузле уже есть естественная вентиляция это значительно упростит работу. Достаточно снять решетку, установить в отверстие вентилятор и подключить его к питанию.

Чаще всего оборудовать вентиляцию с нуля приходится, когда в частном доме санузлом становится помещения ранее для этого не предусмотренное. В данном случае вентиляцию делают через стену или потолок (крышу). Каждый способ имеет свои нюансы преимущества и недостатки.

Устройство данного типа необходимо планировать еще на стадии подготовки к строительству дома или коттеджа, при составлении проекта, который оговаривает расположение всех комнат и служебных помещений. Основная причина состоит в правильном монтаже, когда еще в процессе возведения стен через их внутреннюю конструкцию необходимо проложить специальные вентиляционные каналы. Обычно начинают с первого этажа по направлению на чердак. Вентканалы можно сделать из кирпича, пластикового материала особой формы.

Планируя прокладку естественной системы вентилирования, следует придерживаться нескольких рекомендаций:

• каждая комната должна быть оборудована воздуховодами, установка которых выполняется по вертикали;
• если ванная с туалетом находится на одном этаже, более того рядом, то допускается использование совмещенных вытяжек;
• когда несколько служебных помещений расположены близко друг к другу, можно объединить их воздуховоды в один общий, не занижая его выходной диаметр;
• стенки короба должны быть гладкими, а на пути движения воздушного потока отсутствовать любые препятствия.

Наличие вентиляции естественного типа, которая обеспечивает комфортные условия проживания, обязательно для каждого частного дома, других строений. В дальнейшем систему можно модернизировать, дополнительно установив вентилятор, и повысить тем самым ее эффективность.

Для дома окно в ванной комнате не только наладит естественную циркуляцию воздуха, но и станет источником освещения. Этой же цели служит окошко между кухней и ванной. Его придумали для экономии электрической энергии. Считалось, что днем лампочку включать необязательно, так как достаточно было и естественного освещения.

Самым дешевым способом решения проблемы воздухообмена в доме является отверстие вентиляции, выходящее непосредственно на улицу. При этом могут быть предусмотрены дополнительно жалюзи дли регулировки, установлен вентилятор для реализации принудительной вентиляции.

Раньше естественный воздухообмен нередко осуществлялся за счет сквозняков. Это получалось из-за эксплуатации не самых качественных материалов, например, не плотно закрывающейся двери, или использования старых оконных рам. Применение новых технологий исключило сквозняки из помещений. Теперь они появляются, только если окна открывают специально.

Монтаж оборудования

1. Осевой вентилятор (настенный, потолочный) для каналов 100, 125, 150 мм.
2. Центробежный вентилятор (настенный, потолочный) для каналов 100, 125, 150 мм.
3. Приточно-вытяжные рекуператоры в зависимости от производителя и модели требуют одно отверстие диаметром 215-225 мм либо два по 80-90 мм с расстоянием между ними в 200-350 мм. Устройством такого типа обеспечивается приточно-вытяжная вентиляция с возможностью подогрева входящего воздуха.

Прибор устанавливают в такой последовательности:

1. Снимают лицевую крышку.
2. Отмечают места примыкания к стене и сверлят отверстия под шурупы. Также вентиляторы можно крепить на жидкие гвозди, полимерный клей, силикон.
3. Прибор устанавливают таким образом, чтобы его рабочая часть полностью утопилась в канале.
4. Фиксируют на поверхности стены или потолка.
5. Подключают к питанию. Стандартная схема подключения модели с таймером и датчиком выглядит так: N на ноль, L на фазу, Ls на фазу, которая приходит на лампочку после выключателя.
6. Крепят лицевую крышку, которая защелкивается или прикручивается саморезами.
7. Последний этап – проверка, правильно ли работает вентиляция.

В целом организовать принудительную вентиляцию на основе естественной совсем несложно. Более трудоемким станет оборудование вентиляции с нуля, но даже ее вполне можно сделать самостоятельно.

В систему входят следующие комплектующие:

• Вентилятор, обеспечивающий движение воздушных масс.
• Воздуховоды. Они выполняются из патрубков 0,5, 1 и 2 метра длиной и используются для передвижения воздушных потоков.
• Соединительные муфты. С их помощью отдельные участки собирают в единое целое.
• Поворотные отводы. Перенаправляют движение потока в нужную сторону.
• Обратный клапан. Препятствует возврату отработанного воздуха.
• Кронштейны, крепежи. Установленные на стены и потолок, они удерживают всю конструкцию.

Для организации эффективной вытяжки в ванной, туалете достаточно вентиляторов, к которым предъявляется главное требование – уровень шумности не выше 35 ДБ. Устройства на подшипниках обладают большим ресурсом, а на втулках – тише в работе и доступнее в цене.

Вентиляторы осевого типа имеют средний уровень шума и хорошо подходят для монтажа в бесканальную систему. Центробежное устройство громче остальных, но обладает высокой производительностью. Обращая внимание на перечисленные характеристики, более привлекательно выглядят изделия центробежно-осевого типа, отличающиеся малым весом, бесшумностью и высокой эффективностью.

Распространено несколько видов подключения – к выключателю света, отдельному выключателю, который располагают вблизи устройства на стене (или на его корпусе), при помощи датчика движения. Последний срабатывает, когда кто-либо заходит в комнату.

По этой причине на принудительную вентиляцию рекомендуется устанавливать датчики влажности воздуха, особенно в ванной комнате. Тогда срабатывание механизма произойдет при достижении указанного параметра.

Если монтаж принудительной вентиляции планируется только в санузле, а остальные комнаты просто подлежат проветриванию, то для этих целей целесообразно установить бесканальную систему с врезкой в нее вентилятора. Его фиксируют на специальные крепежные клеммы и подключают к сети электропитания при помощи двужильного провода.

Обустройство вентиляции принудительного типа во всем доме требует приобретения специального оборудования – особого агрегата, ответственного за подачу, отвод, очистку, фильтрацию и нагрев воздуха. Местом установки выбирают чердак или техническое помещение. Мощность рассчитывают по количеству жильцов исходя из размеров дома и материала стен, но в среднем этот показатель составляет 200-600 м3/ч.

Воздуховоды собирают методом конструктора, используя уже готовые секции, переходники. По мере возможности их прячут от глаз за подвесными, натяжными потолками, выводят на чердак. Если все собрано правильно, то нормально работающая вентиляция обеспечит хороший воздухообмен не только в ванной комнате, туалете, но и во всем доме, и, поддерживая необходимый уровень влажности, снизит вероятность появления на стенах плесени и грибка.

Чаще используется накладной вентилятор. В зависимости от модели, он имеет следующие функции:

• при помощи кнопок включается и выключается;
• способен подпитываться за счет световой энергии;
• предусматривает таймер для работы;

  5

• имеет дистанционный пульт управления.

В доме удобно применять канальный прибор, устанавливаемый на чердаке в трубу вентиляции. Он служит одновременно для туалета и ванной. Главное, нужно правильно рассчитать мощность, учитывая количество проживающих в доме людей и квадратные метры.

• Нужно убедиться в отсутствии засоренности общей воздушной шахты, если ответ отрицательный, то ее стоит прочистить.
• Лучше всего создать небольшую щель под дверью для осуществления надежной тяги или установить решеточку на дверном проеме.
• Успешность вентиляции напрямую зависит от грамотно подобранного оборудования. Поэтому необходимо заранее учитывать эксплуатационные качества вентилятора, его безопасность и функциональные возможности.
• Вытяжные модели должен выводить в общий воздухоотводный канал атмосферные массы через специальное отверстие. Данное технологическое отверстие находится в каждой квартире, так как оно обеспечивают естественную вентиляцию.
• Перед началом установки необходимо провести провод для электропитания.
• Монтаж вентиляции проводится только строго по инструкции от производителя, где описаны все тонкости процесса.

Правила выбора

Перед установкой принудительной системы воздухообмена должен быть приобретен необходимый прибор. Им является электрический вентилятор. Выбирая это устройство, обратите внимание на:

• уровень шума во время включения (он не должен быть выше 30 дБ);
• мощность прибора (подбирается в зависимости от площади комнаты).

Необходимо определиться и с тем местом, где он будет устанавливаться. Оно должно находиться на удалении от любых электронагревательных приборов. Система вентиляции ванной комнаты оснащается качественной изоляцией используемых электропроводов. Такое предостережение вызвано повышенным уровнем влажности в данном помещении.

Расчет производительности вентилятора для ванной и туалета

1. Сначала необходимо проверить отверстие отвода воздуха. Если там имеется мусор, его аккуратно следует выгрести, используя подручные средства. Если подсоединить к имеющемуся отверстию не получается, то покупают новый канал для вывода к старому.
2. Далее выбирают место для размещения вентилятора. Лучшим станет, находящаяся стена напротив двери.

   6

3. Затем его устанавливают в отверстие и подключают.
4. В конце прикрепляют сам прибор с решёткой на саморезы или жидкие гвозди.

Для сокращения шума целесообразно дополнительно проложить герметик между стеной и вентилятором.

Случается, что после монтажа, вместо вывода, воздух стал засасываться из шахты. Тогда придется устанавливать еще один вентилятор со специальным клапаном, не допускающим обратную тягу.

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее  25  м3/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50  м3/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м3/ч лучше не брать.

Как собрать и установить душевую кабину написано тут.

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу.

Если нужно установить вентилятор в ванной комнате своими руками, то проще всего приобрести для этого подходящее устройство, поместить его в вентиляционную шахту, подключить к электричеству и закрепить к стене. Если есть возможность, лучше покупать вентилятор, который оснащен датчиком влажности, что обеспечивает его включение в нужный момент.

В квартире обычно предусматриваются специальные воздуховоды, в которые монтируется сетка для естественной вентиляции или вентилятор для принудительной. Если такой конструкции нет, то ее нужно делать самостоятельно, проделывая его в стенном проеме или в потолке. Это актуально для частного дома, который строился как дачное помещение и не предполагал круглогодичного пребывания.

Если в ванной комнате есть окно, это уже возможность для вентилирования пространства, но гораздо эффективнее к нему добавить электроприбор для быстрой откачки воздуха и насыщения помещения свежестью. В тех случаях, когда вентиляции нет и не предусмотрено даже окно, вывод шахты будет через стену дома по верху, в направлении крыши.

Смонтировав все конструкции нужно проверить, насколько хорошо по ним идет воздух, и только после этого монтировать сам вентилятор. В процессе работы что-то может забить канал или частично его засорить, потому важно проверить проходимость как самодельных воздуховодных путей, так и тех, что были предусмотрены во время строительства.

Подбор вентилятора делается по имеющемуся отверстию в стене. Если они не совпадают, то придется либо расширять его, либо уплотнять. Установка производится путем снятия решетки и крепления всех необходимых проводов. Крепить оборудование можно саморезами или жидкими гвоздями. Когда все готово, необходимо установить решетку на место и замазать стык между вентилятором и стеной при помощи герметика.

Естественная

Этот тип вентилирования подходит, когда только планируется строительство дома или коттеджа, а именно в тот период, когда создается проект, происходит начальное закладывание ванной. Для того чтобы можно было нормально осуществить монтаж этой системы, у частного дома должны быть специальные вентиляционные каналы, которые проходят через внутреннюю конструкцию стен и выходят на чердак. Эти каналы можно выполнить из кирпича или из специального пластикового материала.

Прежде чем приступать к организации естественной системы вентилирования стоит обратить внимание на несколько важных рекомендаций:

• во всех комнатах должны быть воздуховоды, которые обычно выполняются в положении по вертикали;
• если ванная и туалет располагаются на одном этаже, то они могут обладать совмещенными вытяжками;
• обычно чердак имеет большое количество вытяжек. Вытяжки ванной, туалета, кухни, сауны можно объединить в одну вытяжку, но при этом согласно требованиям в проекте они не должны располагаться на большом расстоянии друг от друга;
• желательно чтобы воздуховод внутри имел гладкую структуру, напор воздуха из него должен выходить легко без различных трудностей и задержек.

Вентиляция естественного типа должна присутствовать в каждом частном доме и других строениях. Ни один проект строительства не осуществляется без использования естественной системы вентилирования.

Естественные системы вентилирования никак не могут справиться с большим количеством оседания конденсата, который образует появление грибка, плесени. Если еще несколько лет тому назад считалось, что устранить образование грибка и плесени практически невозможно, то на сегодняшний день созданы новейшие системы вентилирования, которые помогают полностью устранить эту неприятную проблему.

Основным отличием искусственной вентиляции от естественной является то, что в ней применяется специальное оборудование, которое осуществляет затягивание воздуха внутрь вентиляционного канала. Для затягивания воздуха могут применяться бытовые вентиляторы осевого, канального, радиального вида. При работе этих приборов в результате вращения лопастей ротора воздушные потоки подвергаются обработке и дальнейшему направлению внутрь вентиляционного канала. Данную искусственную систему можно обустроить собственными руками, но при этом она не является принудительной.

Несколько советов опытных мастеров:

• если у вас в квартире имеется естественная вентиляция, то обязательно нужно следить за ее состоянием;
• если вы хотите проверить ее состояние, то можно воспользоваться обычным старым дедовским методом – спичками;
• для проверки нужно разжечь спичку и поднести к вентиляции;
• если пламя от огня будет извиваться, наклоняться, то с вентиляцией все в порядке;
• если пламя от огня будет оставаться неизменным, то вентиляцию необходимо переделывать на искусственную.

Виды по назначению

В зависимости от назначения системы могут быть нескольких типов:

• вытяжная — все потоки воздуха выходят при помощи специальных вытяжных каналов;
• приточного вида — в этой системе потоки воздуха в комнату поступают привычным методом, при этом оказывается дополнительное лишнее давление, которое вызывает выход старых потоков воздуха через шахту;
• смешанный вид — этот вид системы совмещает в себе два вида вентиляции – вытяжного и приточного вида.

По типу конструкции

Также вентиляционные системы могут иметь виды в зависимости от особенностей конструктивных элементов. По конструкции системы вентилирования обычно бывают двух типов:

• канального типа — эта система используется, когда требуется наличие дополнительного усиления очищения потоков воздуха от конденсата, пара, пыли и других загрязняющих веществ. Обычно устанавливается в частных строениях для подведения вентиляционной системы к участку;
• бесканального типа — обычно при этом типе вентилирования в домах и квартирах в отверстиях стеновых перегородок установлены специальные вентиляционные каналы, через которые и осуществляется процесс движения потоков воздуха. К примеру, есть ванная и туалет, между ними имеется специальное вентилируемое окно, а в туалете имеется выход к вентилируемому каналу.

Кондиционер

Самым удобным, но и дорогим прибором для обеспечения циркуляции, служит кондиционер.  Хорошая и правильно установленная модель поддерживает нужный уровень влажности, насыщает воздух кислородом, а также дезодорирует и ионизирует его, подавая в наиболее комфортном режиме. Прибор включают и выключают вручную или настраивают таким образом, чтобы в помещении поддерживалась определенная температура.

Заключение

Теперь вы знаете что такое вентиляция в ванной и туалете, и как ее сделать самостоятельно. Рекомендую посмотреть видео в этой статье. Уверен, при желании вы сможете воспользоваться предложенными инструкциями и сделать воздух в помещении санузла более свежим. Задать вопросы по теме можно в комментариях.

Так устроена вентиляция в ванной комнате и туалете. Теперь вы знаете, как обеспечить чистый и свежий воздух в этих помещениях, и сделать проживание дома более комфортным. Следуйте рекомендациям в статье, и пусть все у вас получится!

Особенности вентиляции санузла в частном доме

В туалете вытяжка нужна для эффективного удаления неприятного запаха, что очень актуально для данного помещения, особенно в условиях квартиры. О какой бы комнате не шла речь, необходимо создать оптимальные условия для существования человека любого возраста.

Какая лучше?

Наиболее благоприятным вариантом вентилятора будет устройство, которое работает на шарикоподшипниках, что делает их тихими и максимально продлевает срок его службы. Удобнее всего в использовании вентилятор с датчиком движения и уровня влажности, который сам включается в нужный момент, что не требует никакого участия человека и обеспечивает последнему комфортное использование помещения.

Материалы и комплектующие

Еще одна комплектующая – это шумоглушитель, который позволяет сделать работу вентилятора менее заметной и громкой. Обычно их делают из жести в форме двух цилиндров, которые разделяет адсорбирующий материал. В некоторых случаях целесообразно устанавливать заслонки, которые пускают воздух при открытии и останавливают при своем закрытии.

Рекомендации по эксплуатации

Правильная высота и месторасположение может гарантировать оптимальную работу вентилятора, а очищенные воздушные пути дадут свободный проход воздуха из помещения за его пределы и замену его свежим и чистым.

Полезные советы от профи

О секретах монтажа вытяжки в ванной комнате и туалете смотрите далее.

Вентиляция сквозь стену

У этого варианта есть неоспоримые преимущества. Хороший воздухообмен можно сделать там, где нет канальной системы или возможности ее соорудить. Весь процесс монтажа достаточно простой и сравнительно дешевый. Экономия пространства под потолком или на чердаке. Из минусов: почти полностью отсутствует естественная вентиляция, поскольку канал перекрывают лопасти; вероятность потеков от конденсата на фасаде дома;плохая теплоизоляция канала, что будет ощутимо при сильных морозах.

Вытяжное отверстие делают на противоположной от двери стене с помощью перфоратора или мощной ударной дрели. Пыли и мусора в процессе работы очень много, а края пробоины скорее всего будут не очень ровными. Другое дело дорогостоящее, но практически идеальное алмазное бурение. Вентканалом в стене будет труба подходящего диаметра из пластика или нержавейки.

Вентиляция через крышу

Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная.

Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.
