Как встроить духовой шкаф своими руками

Подключение встроенного духового шкафа

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только если:

  • Физическое состояние хорошее.
  • Сечение проводников не меньше необходимого.
  • На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.

Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала. Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.

Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

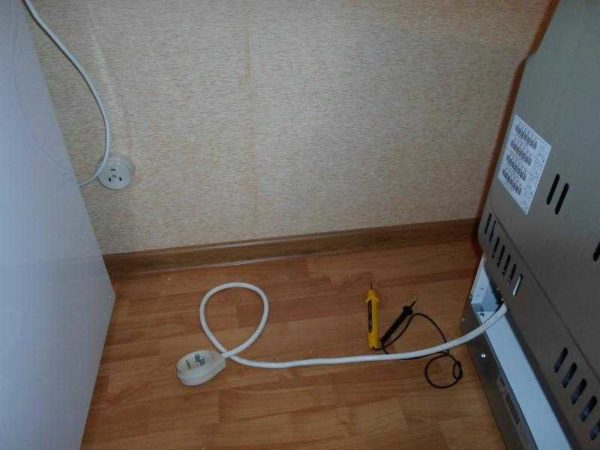

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

  1. Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно. Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.

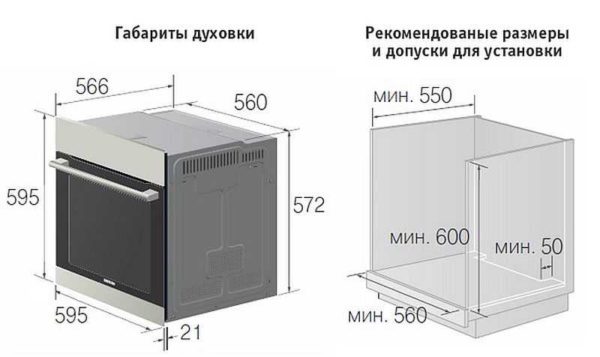

    Такого плана картинка будет в вашей инструкции с точными монтажными размерами

    Такого плана картинка будет в вашей инструкции с точными монтажными размерами

  2. Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем. Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.

Предположим, вы уже определились с выбором, купили газовую духовку и варочную поверхность. Остается только их подключить к газоснабжению. Понятно, что этого требования не избежать.

Правила установки газовой духовки и газовой панели одновременно предполагают использование двух трубок для подачи топлива, причем каждая из них должна быть оснащена индивидуальным краном, который позволяет в любой момент перекрыть подачу газа.

Сегодня приборы подключаются к газоснабжению с применением двух типов соединительных элементов:

  • Гибкий шланг.
  • Негибкая трубка, выполненная из меди или стали.

Вот что надо учесть относительно разводки самих шлангов:

  • Происходит подсоединение через специальный выход, который находится недалеко от духовки.
  • После завершения всех работ, связанных с установкой, рекомендуется удостовериться в том, что трубка нигде не перегибается, топливо беспрепятственно поступает.
  • При соединении газового духового шкафа нужно учесть, что шланг не должен быть длиннее двух метров.
  • Количество соединений при этом должно быть минимальным.

Если соблюдать все эти правила, то вы без проблем самостоятельно подключите газовую печь.

Теперь подробнее рассмотрим, как подключить газовую варочную панель и газовый духовой шкаф, в том числе и встроенный, к газу. Ведь, как мы уже выяснили, если четко следовать установленным правилам и следовать советам профессионалов, то больших сложностей в этом нет.

Читать далее:  Монтаж водосточной системы: установка водостоков своими руками и видео по монтажу

Как встроить духовой шкаф своими руками

Выполните монтаж согласно данной инструкции:

  1. Первым делом определите вид варочной поверхности и духового шкафа. Они могут быть автономными или зависимыми друг от друга. В первом случае можно установить печку по центру гарнитура, а духовку — в другом месте, где вам удобно. Главное — чтобы до этого места доставал шланг газоснабжения. Во втором случае приборы располагаются в одной нише вместе.
  2. Начинается подключение и запуск оборудования с установки приборов в нишу кухонного гарнитура. Необходимо сначала снять заднюю панель ниши, поставить духовку на два деревянных бруска, предварительно прикрепленных к поверхности мебельного комплекта. Таким образом, вы обеспечите хорошую вентиляцию ниши и духовки во избежание случайного возгорания. Затем подсоедините электричество, чтобы запустить работу вентилятора, управляющей панели, работающей от сети, и других основных и дополнительных функций.
  3. Самый ответственный этап – подсоединение духовки и печи к системе газоснабжения. Необходимо соединить духовой шкаф с газовой трубой посредством гибкого шланга. Затем подключите к газопроводу варочную поверхность. В этом случае придется варить трубу. Но не забудьте перед этим обязательно отключить подачу газа в квартиру или дом.
  4. Настройте весь функционал установленного оборудования, проверьте работоспособность каждой горелки, систему газ-контроля. Проверьте и отрегулируйте клапан, который отвечает за подачу газа.

Вы уже выбрали, какие вам подходят газовая варочная панель и газовый духовой шкаф? Как подключить их — также знаете, осталось ознакомиться с основными правилами безопасности, которые необходимо соблюдать в обязательном порядке.

К ним можно отнести следующее:

  • В процессе присоединения к электросети духового шкафа следите, чтобы он ни в коем случае не прикасался к газовой трубе. Максимальная температура нагрева проводника согласно установленным нормам не должна превышать 70 градусов.
  • Запрещено использовать различные удлинители, розетки двойного или тройного типа (тройник). Дополнительные провода в большинстве случаев становятся причиной внезапного возгорания.
  • Перед мойкой шкафа обязательно нужно отключать подачу электричества.
  • Перед завершением работ, связанных с установкой, рекомендуется проверить каждый стык на предмет утечки газа. Воспользоваться для этого можно мыльной пеной — достаточно ее нанести на соединительные элементы. Если вдруг где-то появилась пена, значит — присутствует дырка. Только после устранения утечки и трещины можно пользоваться оборудованием.
  1. Подготовить газовую духовку к установке: аккуратно извлечь из упаковки и проверить на наличие механических повреждений.
  2. Демонтировать старую газовую газовую духовку, если имеется.
  3. Произвести подключение к электрической сети, подключить газовый шланг.
  4. Выполнить монтаж духового шкафа на место.
  5. Проверить всю подключенную систему включая все соединения на предмет утечки газа. (Для этого существует специальный прибор).
  6. После подключения газового духового шкафа следует проверить прибор на работоспособность.

Вам необязательно самостоятельно приобретать газовые шланги для подключения встроенной плиты и духового шкафа,
у нас всегда найдутся для Вас необходимые материалы, в том числе гибкие шланги сильфонного типа для газа.

С 1.01.2009 года при подключении (установке) газовых приборов, замене газовых шлангов
следует предусмотреть установку диэлектрических вставок!

Диэлектрическая вставка для газа

В большинстве квартир с газом на кухне располагается один кран для плиты.

Что же делать, если нужно подключить второй прибор (газовый духовой шкаф)? Постараюсь ответить наиболее подробно..

Первая мысль, которая приходит большинству клиентов — подключить духовку через тройник от того же крана, который питает варочную панель.

Нарушение заключается в том, что на каждый прибор по СНиП полагается установка перекрывающего крана, а также в случае подключения газовой духовки через тройник появляются лишние резьбовые соединения. Которые Ростехнадзор и Мосгаз считают недопустимыми.

Читать далее:  Кабель для обогрева водопроводной трубы: конструкция и монтаж

Все дело заключается в том, что самое распространенное место появления утечки — резьбовое соединение.

Конечно найдется множество специалистов, готовых подключить духовой шкаф через тройник, которые при этом скажут что это не нарушает никаких правил и подключение будет надежно и безопасно!

И безусловно в чем то они окажутся правы — если смонтировать все соединения грамотно, действительно на надежность конструкции влиять ничего не будет, но правила тем не менее будут нарушены..

Так, исходя из вышеизложенного решать Вам, устанавливать духовку через тройник или произвести сварочные работы для установки отдельного крана для духового шкафа.

На фото изображена разводка газовых труб на сварке с двумя кранами, один из которых предназначен для газовой варочной панели, второй для духового шкафа.
В таком случае нареканий за подключение двух приборов от одного крана не будет!
Резьбовых соединений при таком подключении — минимальное количество.

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

  • Распакуйте варочную панель и духовой шкаф;
  • Подготовьте кабель ПВС 3×4, для подключения панели;
  • Снимите верхнюю изоляцию с кабеля на 10-12 см;
  • Зачистите жилы кабеля и опресуйте их специальным инструментом (стоит он не дорого);
подключение варочной панели и духового шкафа
Опрессовка кабеля подключения варочной панели
  • Подсоедините кабель ПВС к варочной панели;
  • Закройте крышку клемной колодки панели.
подключение варочной панели
Соединительный кабель подключен к варочной панели
  • Зачистите жилы питающего кабеля и сделайте на концах колечки, почти как на фото (кольцо должно замкнуться). Кольца обеспечат плотное и надежное соединение;
  • Подключите клемную соединительную колодку к питающему кабелю. Плотно затяните крепежные винты;
подключение-варочной-панели-9
Подключение клемной колодки к питающему кабелю варочной панели.
  • Положите варочную панель рядом с пропилом. Пропустите соединительный кабель в пропил для панели. Подключите к соединительной клемной колодке кабель от варочной панели. Плотно затяните крепежные винты;

Вступление

Окончание ремонта кухни, не означает завершение работ. На финальном этапе работ по модернизации своей кухни, целый ряд работ по подключению кухонной техники. Подключение варочной панели и духового шкафа относится именно к таким финишным работам по ремонту кухни. Выполняется подключение после установки кухонной мебели.

В этой статье подключаем электрическую варочную панель и электрический духовой шкаф. В отличие от электрической плиты варочная панель и духовой шкаф подключаются отдельно, больше того, они могут быть различных производителей. Также, в отличие от газовых приборов (газовой панели и плиты)  подключение варочной панели и духового шкафа можно сделать своими руками.

Последствия подключения через тройник

На сегодняшний день 20.01.2018 года, при выявлении подобных подключений сотрудники «МосГаз» выписывают предписание о том, что духовка подключена с нарушением, которое необходимо устранить.

Иногда «МосГаз» предупреждает жильцов о том, что духовка может быть отключена в принудительном порядке, мотивируя это тем, что подключена она была самовольно, так как специализированные организации не имеют права подключать духовой шкаф подобным образом.

Установка приборов на место

Отличия при подключении связаны с источником, от которого работает шкаф.

Приборы, работающие на газу, подключены к газовой магистрали с помощью гибкого шланга. Основное правило при этом – правильно обеспечить полноценную герметизацию мест соединений.

  • Установите варочную панель на установленную столешницу. Не забудьте про уплотнитель между панелью и столешницей. При необходимости используйте дополнительную герметизацию акриловым или силиконовым герметиком. Герметик наносите тонким слоем, и так, чтобы он не выдавился из-под краев панели после ее установки (со временем будет желтеть).
Читать далее:  Как почистить газовую колонку — 3 лучших метода

Как встроить духовой шкаф своими руками

После закрепления варочной панели переходим к духовке. Подключенную духовку вставляем на место.

Перед тем, как выбрать встраиваемый духовой шкаф, необходимо проследить за выполнением определённых требований, соблюдение которых позволит избежать опасных ситуаций:

  • Рядом с духовым шкафом не должно находиться легковоспламеняющихся и горючих материалов (кухонные шторы, полотенца, тряпки, масло).
  • Мебель в ближней зоне духового шкафа должна выдерживать повышение окружающей температуры воздуха на 50 С.
  • Не рекомендуется размещать духовой шкаф и варочную панель рядом с холодильником или морозильной камерой.
  • Духовка должна располагаться в отдалении от источников воды в кухне.
  • Электрический духовой шкаф должен находиться вблизи от заземлённой силовой розетки, установленной на высоте более 10 см. от пола.

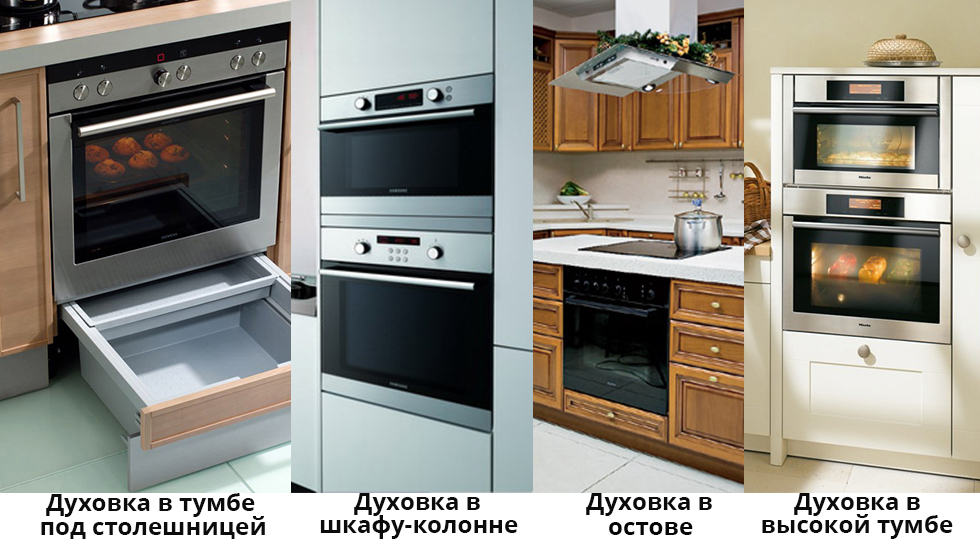

Определяя, в каком месте кухни и на какой высоте установить духовой шкаф, необходимо рассмотреть следующие варианты размещения:

Традиционное размещение духовки, при этом расположение варочной поверхности над духовым шкафом не является обязательным. Такой вариант чаще всего используется в небольших кухнях, где мало рабочих поверхностей, и не имеет альтернативы для маленьких.

Шкафы колонны

Обычно такое размещение используется в просторной кухне, где имеется достаточно места для установки дополнительных высоких шкафов.

Важно!

 Решая, на какой высоте установить духовой шкаф, необходимо учитывать следующее. Высокое размещение духового шкафа даёт ряд преимуществ: его легче мыть и обслуживать, он безопасен для маленьких детей, проще доставать блюда и следить за процессом готовки.

В остов

В просторной кухне с размещенной посередине варочной плитой логично будет установить духовой шкаф в остов непосредственно. Вариант наиболее пригоден в семьях без маленьких детей и редкой готовке.

В высокую тумбу

Очень удобное место для встраивания духового шкафа в расположенную на краю гарнитура тумбу. При этом использовать поверхность тумбы в качестве рабочей зоны не представляется возможным, но на ней можно установить печь СВЧ, различную бытовую технику и кухонные аксессуары.

Следует отметить, что такое размещение довольно часто используются в быту для средних кухонь, где нет дефицита рабочих поверхностей, но и недостаток тоже не наблюдается. В этом случае можно считать его оптимальным.

Как встроить духовой шкаф своими руками

Монтаж шкафа в разные поверхности

Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:

  • необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
  • Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.
  • Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.

Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.

Как встроить духовой шкаф своими руками

Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил

Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.

В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.

При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.
