Подключение трубок. Как подключить трубку домофона в квартире самостоятельно

Конструкция домофона

Домофон – это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Прибор получил особую популярность буквально в последнее десятилетие, ранее для защиты парадных наиболее часто использовались кодовые замки.

Фото – конструкция системы

В качестве дополнительного обеспечения защиты к звонку может также добавляться возможность подключения видеодомофона (Kenwei KW-4HPTN, Kocom KCV-A374SD). В таком случае все данные транслируются при помощи камеры по специальному телевизору или компьютеру. В отличие от аудиодомофона, видео-система более надежна в использовании, ведь помимо вызова также производится зрительный контроль посетителей.

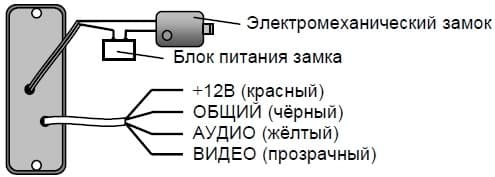

Фото – схема соединения проводов видеодомофона

Какое устройство имеет трубка для переговоров?

Домофон для домашнего пользования имеет стандартный набор: микрофон, динамик и панель управления. Оснащенность трубкой домофона позволяет общаться абонентам без нажатия и удерживания специальных кнопок или их комбинации.

Установка трубки позволяет начать разговор, лишь подняв ее. Подставка для трубки со специальными крепежными элементами дает возможность установить домофон в удобном месте. Есть модели оснащенные не только кнопкой открывания двери, но и регулировкой звука и световым индикатором.

Классифицировать трубки домофона можно по двум признакам: по типу адресации и виду связи.

Тип адресации зависит от количества монтируемых проводов, соединяющих домофон на двери и трубку в квартире:

  1. Координатно-матричный (аналоговый) домофон. В данном случае количество подключаемых кабелей к панели устройства равно количеству квартир в подъезде.
  2. Цифровое устройство. В данном случае подключение трубок для домофона проходит через линии провода, отходящих от единого кабеля.

По виду связи домофоны делятся на два вида:

Читать далее:  Система отопления ПЛЭН инфракрасный пленочный обогрев

  1. Аудио — связь абонентов осуществляется за счет передачи звуковых сигналов.
  2. Видео позволяет не только слышать, но и видеть абонента за счет установленной видеокамеры на панели вызова и монитора на домофоне в квартире . Такой вид домофонов в свою очередь делится на монохромные (черно-белые) и цветные модели.

Также есть еще два вида трубок устройства: беспроводные и IP-трубки. позволяет не прокладывать кабель в квартире, тем самым избавиться от надобности долбить стены. Установка такой трубки намного дешевле и проще — нужна лишь розетка в 220 Вольт и немного времени на подключение.

Беспроводной домофон позволит переносить трубку в любую часть квартиры и пользоваться ею, не находясь лишь в одной комнате. Вариантом беспроводной модели является радио домофон. Отличается он наличием базы и необходимостью прокладки проводов.

IP-домофон для осуществления связи использует актуальную локальную сеть. Такая сеть прокладывается еще в стадии закладки фундамента и чаще всего используется при строительстве элитного жилья. Такие домофоны интегрируют с другой цифровой техникой в систему «Умный дом». Это дает возможность управлять дверными замками дистанционно — с планшета, компьютера или телефона.

Цена трубки домофона зависит от модели и ее назначения. Самые распространенный аудио модели стоят в среднем от 150 до 800 руб, видео домофоны — от 4000 руб за простую модель и более 10000 руб за наличие цветного экрана, встроенной памяти и функции hands free.

Аналоговая или цифровая? Самым главным критерием при выборе трубки домофона является тип устройства, который используется в доме или подъезде.

Какой устройство используется можно узнать с помощью специалиста или самостоятельно, вскрыв старое абонентское устройство в квартире (трубку). Стоит лишь посмотреть есть ли на плате перемычки кодирования квартиры, тогда это цифровой домофон, в другом случае — аналоговый.

Аудио или видео домофон? Установка видео устройства позволит не только слышать голос посетителя, но и видеть его. Это обеспечит более высокую степень безопасности. Блок памяти в домофоне позволит сохранить фото или видеозапись посетителей, приходивших в отсутствии хозяев.

Однако в многоквартирных домах по причине экономии чаще всего производят установку аудио домофона, и тогда выбора нет. Для частного жилья лучшим выбором будет видео домофон.

Как правильно выбрать домофон трубку в квартиру — видео

Читать далее:  Как подключить интернет розетку - все варианты подключения

Этапы монтажа

Устройство трубки домофона довольно простое, но ее подключение и установка в случае аналогового устройства потребуют некоторых знаний и навыков.

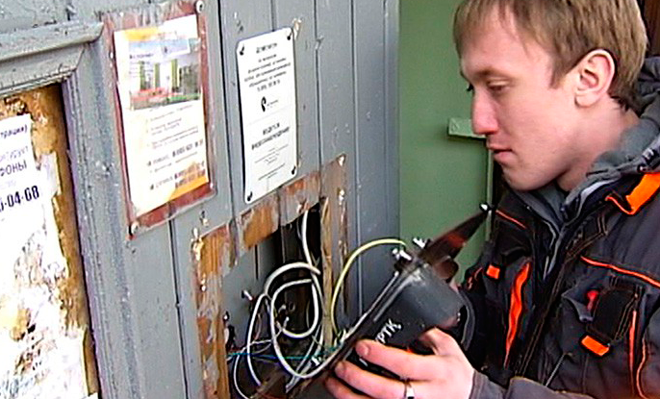

  1. На первом этаже или в подвале находится щиток с коммутатором, который обеспечивает работу домофона и аналогового и цифрового видеонаблюдения. Его надо открыть. Устройство подключается несколькими кабелями: шинами десятков и единиц.
  2. Выявить среди проводов шину десятков. Определить ее можно по подключению к кабелю нескольких квартир с одним и тем же номером десятка на данном этаже.
  3. Определить шину единиц. Найти ее можно, рассмотрев провода на этаже, где есть квартира с такой же цифрой единиц в номере.
  4. Осталось только провести подключение трубки домофона проводами, ведущими непосредственно в квартиру. При этом стоит обязательно соблюдать полярность проводов: к плюсу подключается шина десятков, к минусу — единиц.

Подключение трубки цифрового типа осуществляется непосредственно в квартире. Надо разобрать старый аппарат, посмотреть, как запрограммирована микросхема джамперами (перемычками) на номер квартиры. Воспроизвести это кодирование на новый домофон трубку. Спуститься вниз и проверить работу домофона.

В принципе, на этом подключение трубки закончено и остается только установить ее на нужном месте в квартире. При желании можно не проводить все работы самостоятельно, а вызвать мастера по установке домофонов.

Подключение трубок. Как подключить трубку домофона в квартире самостоятельно

Опытный специалист сможет провести подключение быстро и качественно, дать дельные советы и установить бесперебойную связь устройства . Установка в квартире трубки домофона и ее подключение специалистом будет стоить примерно 1200 руб для аудио домофона и 3500 руб для видео домофона.

Рассмотрим детально и этот случай. Работа такой системы осуществляется благодаря передаче сигнала на коммутатор, который обработав поступивший вызов, с помощью ключей подключает нужное абонентское устройство. Установка зачастую требует от владельца не только достаточно большого времени, но и смекалки.

Читать далее:  Фильтрующий колодец: устройство фильтрационного сооружения

Ведь от коммутатора к трубкам в квартирах идет многожильный кабель, который разделен на провода десятков и единиц. Ключи десятков стандартного устройства не превышают семи, включая 0. Таким образом, число подключенных абонентов не может составлять более 80. Для того, чтобы установить трубку домофона, необходимо найти шины десятков и единиц.

Первая обнаруживается достаточно легко – в щитке на своем этаже Вы находите провод, к которому присоединено столько кабелей, сколько квартир с одинаковой первой или первыми цифрами в номере размещается на лестничной площадке. Чтобы отыскать шину единиц, поднимитесь на этаж, где есть квартира с номером, совпадающим с вашим последней цифрой, и опять рассмотрите кабели в щитке.

Ознакомившись с этой статьей, Вы узнали не только как заменить трубку домофона. Теперь при необходимости Вы сможете быстро, без материальных потерь привести устройство в рабочее состояние, ведь Вам известны все секреты.

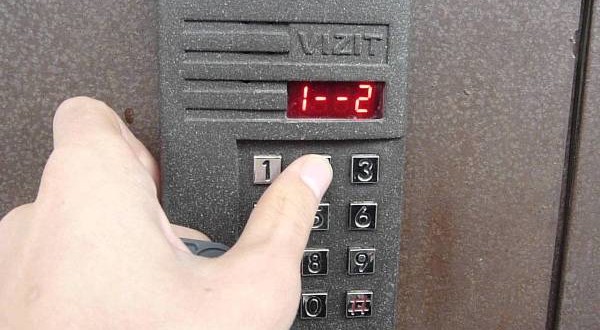

В современных подъездах в качестве пропускного устройства наиболее часто установлены специальные разговорные приборы. Они позволяют беречь Вашу безопасность и сохранность имущества. Подключение домофона Vizit (Визит), Falcon Eye, Commax (Коммакс) и Метаком чаще всего выполняется специальными обслуживающими компаниями, но это можно осуществить и своими руками.

Все оборудование, в том числе и трубка домофона, подключается по одному из двух вариантов:

  1. Координатно – матричный способ. В этом случае количество проводов, тянущихся от главной панели, совпадает с количеством квартир, которые он обслуживает;
  2. Цифровой способ. Здесь используется единственный главный провод, от которого в каждую квартиру тянется определенная линия.
внутренняя панель

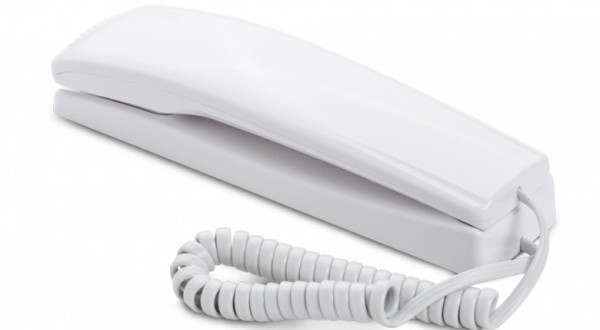

На фото вы видите изображение трубки аудиодомофона

Какого типа домофон, такого же типа и трубка. Это следует учитывать при ремонте или покупке новой детали для замены. Узнать эту информацию можно у компании подрядчика или спросив у соседей.

В качестве примера можно рассмотреть модель Цифрал КС (координатная связь), предназначенную для подключения к координатно-матричной линии связи домофона. В стандартную комплектацию входят динамик, микрофон и плата, также прилагаются крепежные шурупы и дюбеля.

Особенности модели Цифрал:

  • Вызов абонента (звуковой/светодиодный);
  • Регулировка громкости вызова;
  • Способность отключить сигнал вызова;
  • Дуплексная связь трубки с вводной панелью;
  • Открывание двери дистанционно.

Правильно подключить оборудование поможет схема трубки переговорного устройства.

чертеж соединений

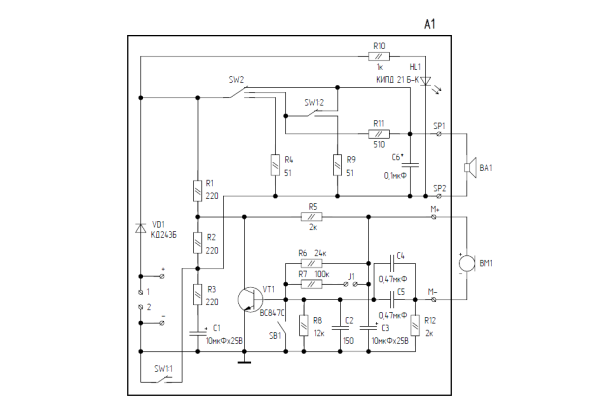

Схема трубки переговорного устройства

Для того чтобы разобраться в системе с КС, пользователю также необходима подробная схема подключения CCD-2094, обеспечивающая двухстороннюю дуплексную связь. Совет: перед выполнением подключения домофона, важно помнить технику безопасности при наличии высокого напряжения!

Вводный блок устройства домофона Cyfral устанавливают на прочной основе, крепления при этом должны быть скрытыми, во избежание доступа посторонних лиц. Далее в щитке первого этажа (иногда второго) монтируется коммутатор, правда, так поступают не всегда, ввиду постоянных сбоев, вызванных наводящимся током.

Сама по себе трубка становится основным элементом для полноценной работы домофона. Её устанавливают исключительно внутри помещения квартир или домов. При помощи неё человек принимает решение открыть помещение тому, кто звонит или нет. Если рассматривать базовую комплектацию, то она в любом варианте одинакова. Различия есть и зависят они непосредственно от производителя системы. Рассмотрим, что же находится в трубке:

  • Динамик для разговора;
  • Микрофон для проведения переговоров с абонентом;
  • Провода, выполняющие соединительную роль;
  • Электрическая плата.

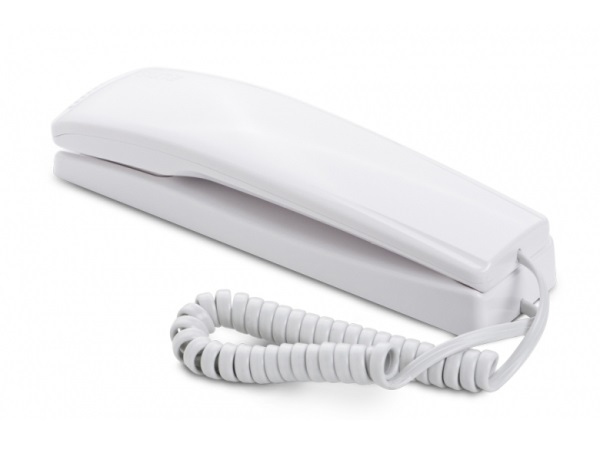

Трубка домофона

Если пользоваться устройством на протяжении длительного времени, то рано или поздно трубка сломается. Оптимальный вариант – заменить поломанный инструмент. Но часто такая замена — дело затратное. Поэтому изначально следует попытаться проблему устранить. В тот момент, когда домофон перестаёт полноценно работать, у владельца помещения появляется масса неудобств.

Так как в этот момент он уже не имеет возможность полноценно следить за зданием и дверь в таком случае открывается без труда. Когда устройство установлено на подъезд, а пользование затруднено в одной квартире то, скорее всего, проблема в установленной трубке. Чтобы разобраться с неприятностью следует рассмотреть виды поломок:

  • Домофон не работает из-за того, что кнопка открытия двери не срабатывает;
  • Плохая слышимость одной из сторон;
  • Порыв на кабеле;
  • Западание язычка.

Подключение

Пошаговая инструкция, как самостоятельно подключить видеодомофон Элтис, Cyfral (Цифрал) с контроллером z 5r:

  1. К данному контроллеру можно подключить считыватель ключей (touch memory) или зуммер, кнопку, которая будет использоваться для открытия электромеханического замка, подсветку, сам замок и блок питания;
  2. Зуммер и датчик двери являются необязательными деталями, в то время как от кнопки открывания дверей и блока питания зависит работа всей системы. При необходимости также производится установка экрана, через монитор может производиться оптический контроль;
  3. Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети;
  4. После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности.

Также большой популярностью пользуются отечественные модели домофонов, в частности это КС-2006. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т. д.

Расценки на ремонт или установку переговорных систем могут разниться в зависимости от города и конкретной компании. В среднем цена подключения домофона варьируется в пределах 200–500 рублей (стоимость указана только за проведение работ, без прайса на затраченные провода). К примеру, подключить вызывную панель МВК-325 УКП в Москве и СПб будет стоить 500 рублей.

Наличие домофона давно стало непременным условием обеспечения комфорта современной квартиры. Основным назначением этих устройств является предоставление возможности хозяевам жилья принять вызов от посетителей и дистанционно открыть двери. Домофоны оказались намного более удобными, чем устаревшие кодовые замки. Выясним, как подключить трубку квартирного домофона самостоятельно.

Последовательность действий будет такой:

  1. На первом этапе работ выбирается место расположения домофонной трубки, затем она закрепляется на стене при помощи быстрого монтажа.
  2. Далее определяется место установки коммутатора (для аналоговых домофонов). На каждом этаже их устанавливают в распределительной коробке для слаботочных цепей. Все они подключены параллельно, что значительно облегчает процесс монтажа. В общем случае достаточно всего одного коммутатора на подъезд, однако при использовании такой схемы приходится протягивать провода от квартир верхних этажей к месту установки устройства.
  3. После снятия защитной крышки коммутатора определяются клеммы, соответствующие десяткам и единицам, затем выполняется подсоединение, так, чтобы сумма номеров этих контактов показывала порядковый номер квартиры.
  4. Подключаются провода к трубке. Крайне важно при этом соблюдать полярность. Плюсовая клемма присоединяется к контакту коммутатора, соответствующего десяткам, минусовая – единицам.

Подключение трубок. Как подключить трубку домофона в квартире самостоятельно

Таким образом, установка трубки домофона не представляет особой сложности. Однако перед тем как приступить к выполнению подобных работ своими руками, важно определить тип и марку используемого устройства, а также расположение коммутатора и схему подключения абонентов.

Всё чаще встречается такое устройство, как домофон. Их устанавливают в частном доме или в подъезде на несколько квартир. Устройство становится удобным в применении. Но после длительной эксплуатации, как и любой другой механизм,возможно, он даст в работе сбой. Причин этого масса и зачастую, если происходит поломка, то устройство уже не открывает дверь квартир.

Если рассматривать оборудование, которое установлено для работы на несколько квартир, то их принцип действия одинаков. Есть вариант, что владелец помещения открывает дверь после того, как по встроенному видеонаблюдению увидит своего гостя. Но этот вариант популярен не для квартир, а скорее для частных домов.

Но какое бы ни было устройство, оно имеет определённую комплектацию:

  1. Устройство для проведения вызова;
  2. Трубка для переговоров;
  3. Видеонаблюдение;
  4. Экран для выведения изображения.

Квартирный домофон
Устройство с видеонаблюдением

Цифровые домофонные системы

Для подключения аппаратов такого типа используются только кабель с двумя жилами, по которым передается закодированный сигнал. Трубка, установленная в квартире, номер которой был набран на панели вызова, реагирует на подаваемый сигнал. Чтобы задать соответствие между набираемым кодом и трубкой, применяются специальные перемычки – джамперы, – которые перемыкают нужные контакты в ответном аппарате.

Чтобы правильно запрограммировать работу трубки, джамперы размещают между пронумерованными клеммами таким образом, чтобы сумма цифр равнялась номеру квартиры.

К достоинствам подобных домофонов относят простоту монтажа и подключения новых абонентов.

Главным недостатком такого оборудования является влияние каждой трубки на работу всей системы. При замене устройства, которая проводится вследствие его поломки, а также при подключении новых абонентов крайне важное значение имеет правильная установка джамперов.

Подключение трубок. Как подключить трубку домофона в квартире самостоятельно

В настоящее время для частичного устранения этого недостатка применяются этажные контроллеры, которые позволяют локализовать неисправность в пределах одного уровня.

Другим минусом цифровых домофонов является их относительная дороговизна, которая не позволяет этим устройствам получить широкое распространение.

Аналоговые установки используют координатно-матричное подключение и работают по принципу телефонной АТС. Дополнительным элементом такой системы является коммутатор, в котором осуществляется обработка и анализ сигнала, а также перенаправление его конкретному абоненту.

Для подключения домофонной трубки к коммутатору используются две шины. Контакты первой из них (D0–D9) соответствуют десяткам, а второй (E0–E9) – единицам. Таким образом, чтобы подключить домофон к квартире, номер которой, например, 74, нужно:

  • подсоединить проводник от положительной клеммы абонентской трубки к контакту, соответствующему номеру 7 на шине десятков;
  • проводник, примыкающий к отрицательной клемме, – к контакту, соответствующему номеру 4 на шине единиц.

В рассмотренном варианте подключения использовался аппарат, рассчитанный на обслуживание до 100 абонентов. Существуют модели, способные работать с большим числом номеров, однако их принцип действия ничем не отличается от рассмотренного выше.

Широко используются в многоквартирных домах, поэтому рассмотрим специфику процесса введения нового элемента – трубки домофона. При данной схеме адресации используется двухжильный кабель, к которому параллельно присоединяются абонентские трубки. Важнейшим требованием является соблюдение полярности.

Осуществляя подключение трубки домофона в квартире, стоит помнить, что каждое абонентское устройство оснащено микросхемой. Она программируется джамперами, или перемычками, на определенный номер квартиры. Поэтому, чтобы узнать код квартиры, придется разобрать трубку и внимательно рассмотреть микросхему.

Напротив каждого джампера можно заметить специальную панель с цифрами, расположенными в порядке возрастания: каждая из них представляет собой положительную степень числа «2». Код квартиры будет складываться из чисел, соответствующих замкнутым перемычкам. Имея перед собой старую трубку в разобранном виде, Вы сможете использовать ее как образец, для перенесения данных в новое устройство. Следуя указанным рекомендациям, вы сразу поймете, как поменять трубку домофона.

Поломки, которые можно исправить

Чаще из всех проблем встречается отказ работы кнопки. Данная на первый взгляд незначительная деталь значительно влияет на весь ремонт трубки домофона, так как имеет непосредственную связь с переключателем находящимся внутри устройства. При возникновении проблемы на начальном этапе слышится потрескивание, а потом многие замечают, что фонит домофон, причём значительно.

Когда звонящий нажимает на кнопку, то потрескивание слышно отчётливо. В начале возникновения проблемы дверь будет отворяться нормально. Но если подождать немного времени и не приложить усилия для её ремонта, то она перестанет открываться.

Кнопка домофона

Сам переключатель отремонтировать невозможно. Следует попросту приобрести деталь для замены. Стоимость ее не высока. Если делом занимается профессионал, то всё будет сделано не только быстро, но и качественно.

Когда к человеку пришли гости и они звонят в домофон, в помещении появляется специфический звук, после которого хозяин помещения поднимает трубку для уточнения, кто же пришёл. Но в момент нажатия кнопка отказывается функционировать. Чаще виной становится выключатель, который располагается под кнопкой. Чтобы подробнее разобраться в причинах и ремонте снимаем крышку устройства и внимательно изучаем его «внутренности».

Чтобы понять, что в месте, где и предполагает хозяин, к проблемной зоне на некоторое время через четырехпроводный вариант системы подключают новую деталь. Таким образом, через эти 4 кабеля разбираются с появившееся проблемой.

Обратите внимание на динамик, которым оснащена трубка. Он чаще и становится причиной того, что абонента плохо слышно. Внутри устройства имеет специальный резистор, которым регулируют микрофон и динамик. Но не нужно сразу убавлять или прибавлять уровень громкости. С начала запомните положение, в котором находился резистор и только потом начинайте его крутить.

Типы современных домофонов

Для надежной идентификации посетителей используется аудио- или видеодомофон. Последний чаще устанавливается в частных коттеджах и создан для дополнительного визуального контроля пространства перед входной дверью. Что касается городских квартир в многоэтажных домах, то в них чаще устанавливается аудиовариант, в конструкцию которого включены следующие элементы:

  • Трубка, которая оснащена кнопками принятия вызова и открытия входного электромагнитного или электромеханического замка. Аппарат устанавливается компанией, предоставляющей услуги по монтажу и обслуживанию домофона. В случае если при оборудовании подъезда в некоторых квартирах не устанавливались такие устройства, существует возможность их самостоятельного монтажа. Также можно воспользоваться услугами специалиста обслуживающей компании.
  • Панель вызова, оснащенная наборным полем с цифрами, которая позволяет посетителю подать сигнал на домофонную трубку путем нажатия необходимого кода, как правило, номера квартиры. Кроме того, на панели расположено считывающее устройство, при помощи которого можно специальным ключом открыть электромагнитный замок, блокирующий входные двери.
  • Запирающее устройство с блоком питания. Наиболее распространенный сегодня тип замка – электромагнитный. Еще недавно повсеместно встречались электромеханические защелки, оснащенные задвижными механизмами. Такие устройства часто присутствуют в подъездах многоквартирных домов и сейчас. Для работы дистанционно управляемого блока нужно использовать постоянное напряжение номиналом 12 или 24 В.
  • Коммутатор. Это устройство предназначено для передачи сигнала от панели вызова к абонентской трубке конкретной квартиры.

Подключение трубок. Как подключить трубку домофона в квартире самостоятельно

В зависимости от типа обработки сигнала различают цифровые и аналоговые домофоны.

Аспекты, на которые обращают внимание при выборе необходимых для замены деталей

Важным в процессе ремонта становится правильный выбор детали для замены. Покупку производите в специальных магазинах. Помимо этого обращайте внимание на модель домофона, для которой приобретаются детали.

Внутренние составляющие устройства

Если рассматривать современные модели, которые появляются в ассортименте, выделяются домофоны, не имеющие подставок. В процессе выбора учитывайте тип. Различия между предложенными вариантами могут быть в следующем:

  • Разновидность адресации вызова;
  • Способ применения;
  • Особенности функциональной работы.

Проблем при приобретении и выборе возникнуть не должно. Тем более, что ассортимент переполнен разнообразными моделями. Но всё-таки лучше не устанавливать оборудование самостоятельно, а обратится за помощью к специалистам. Конечно, они запросят плату за свои услуги, но можно быть уверенным в том, что всё будет выполнено качественно и с долгосрочной гарантией в обслуживании.

Ремонт устройства

О том, как производят ремонт специалисты посмотрите в нашем познавательном видео.

В загородных домах и квартирах можно установить недорогие домофоны, которые обеспечат контроль входов в подъезд или помещения. Эти системы отличаются от промышленных более простой конструкцией и функциональностью в рамках заявленной стоимости. В связи с доступностью домашнего видеонаблюдения и контроля доступа, возникает необходимость решить, как подключить трубку домофона с соблюдением технических тонкостей и мер безопасности.

Конструктивные особенности аппаратуры

Чтобы максимально использовать возможности системы, нужно вникнуть в основные технические характеристики, понять устройство и работу такого оборудования.

Для этого, прежде всего, следует уяснить, что такие приспособления обеспечивают передачу аудио- и видеосигнала, гарантируют блокирование входных замков
. Наибольшей известностью пользуются аппараты Vizit, Falcon Eye, Commax.

Подключение трубок. Как подключить трубку домофона в квартире самостоятельно

В многоквартирном доме установкой подобного оборудования занимаются централизовано с привлечением компаний, которые знают, как подключить домофон в квартире, и предоставляют такие услуги на платной основе. Эти же специалисты и занимаются техническим обслуживанием систем.

Но если планируется сэкономить и обойтись без обращения к установщикам, то нужно получить представление о комплекте домофонной аппаратуры, в том числе назначении и функциональности следующих элементов:

  • переговорная трубка, которая устанавливается внутри помещения и позволяет ответить на запрос посетителя (подключена к системе запирания);
  • личная панель вызова для считывания кода, ввода номеров, показа видеоинформации и передачи звука;
  • запирающее устройство с электромагнитным механизмом или более старые варианты с задвижкой и электроприводом;
  • коммутатор в виде модуля для передачи сигналов в соответствии с набранным номером квартиры;
  • блок питания, кнопки и коммутационные детали.

Желающим понять, как самостоятельно подключить домофон, следует знать, что такая система запитывается от напряжения 12 или 24 В
. При этом можно выбрать варианты с передачей только аудио- или еще и видеосигнала.

Установка домофона выбранного типа

Для загородных домов и многоэтажек производители предлагают домофоны цифрового и координатно-матричного типа. Каждый из этих вариантов примерно сходен по принципу установки, но различается конструктивно и функционально.

В цифровых системах передача сигнала осуществляется через двухпроводные линии и контроллеры
, которые определяют, как подключить трубку домофона в квартире. Отдельные сопряжения по квартирам создают с помощью джамперов через передачу сигнала на микросхемы трубок.

Координатно-матричные устройства проще конструктивно, что повышает отказоустойчивость и надежность всей системы. В таком оборудовании передача сигнала от координатора до трубки в квартире происходит через коммутатор с помощью проводки (единицы/десяток) и сигнала DAT1. Исходная информация обрабатывается модулятором, а затем с выбранной квартирой создается соединение (LIN), и через электромагнитное реле подается соответствующий сигнал.

При установке цифровых и координатно-матричных систем требуется соблюдение мер безопасности
, которые аналогичны в обоих случаях:

  1. До того, как подключить домофон самостоятельно в многоквартирном доме, следует обесточить всю электропроводку, с которой планируется работать.
  2. Устанавливать рекомендуется только лицензированную продукцию проверенных производителей, которые обеспечивают техническое обслуживание и гарантийный ремонт своих изделий.
  3. Все узлы и электрокомпоненты нужно монтировать в закрытых помещениях или специальных контейнерах с минимальной влажностью.

На этапе подготовки и до того, как подключить домофон, выбирают подходящую по характеристикам проводку с длиной до 25 — 50 м и более и толщиной жилы до 1,5 мм
.

Устанавливать цифровые и координатно-матричные домофоны нужно с подключением к электросети, снабженной автоматами (16 А) или предохранителями (10 А), а также устройством защитного отключения (30 мА). Трансформаторы подключают к переговорному устройству и в сеть, а трубку через силовой кабель включают в обычную розетку.

Подключение домофона включает установку уличной панели, которую нужно расположить на высоте не менее 1600 мм от основания. На дверях или стене закрепляют накладки для крепления основных компонентов или делают штробы под встраиваемые модули.

Затем устанавливают и фиксируют само оборудование
, подключают электропроводку. Подключение домофона в квартире выглядит следующим образом:

  • Сделать штробы под гофрированные трубы.
  • Зафиксировать проводку и заделать штробы.
  • Установить крепежи для трубки и подключить ее к электропитанию.

Высота установки внутри помещений составляет не менее полутора метра от пола. Трансформатор лучше разместить в труднодоступном и защищенном от влаги месте
и подключить через предохранитель.

Схема монтажа видеооборудования аналогична работам по установке обычной аппаратуры. Некоторые особенности касаются только монтажа видеокамеры, на которую не должны быть направлены солнечные лучи или яркий свет.

Понадобится и защита от вибраций
, действий вандалов или механических повреждений от любых других внешних воздействий. До того, как подключить домофон в квартире, нужно позаботиться, чтобы на видеокамеру не воздействовали и высокие температуры (выше 40 ºC).

Самостоятельно смонтировать домофонную систему вполне возможно, если обладать хотя бы базовыми навыками и умениями работать с электропроводкой и таким оборудованием. Не помешают предварительные консультации опытных специалистов
и работа под постоянным контролем мастера, который занимается такими работами профессионально.
