Как подключить датчик движения к лампочке подробная инструкция и схемы

Как подключить устройство в цепь освещения

Если требуется сделать автомат включения–выключения света с вхождением человека в помещение или после того, как он покинул его, то в этом случае инфракрасные датчики движения находятся вне конкуренции и подходят лучше всего. Потолочные приборы обладают углом обзора в 360о, настенные – 150-170о, сенсоры направленного типа захватывают сектор в 15-20о по вертикали и 60-70о в горизонтальной плоскости, что позволяет датчику движения считывать информацию только с дверного проема.

Для остальных типов сенсоров приходится выбирать место, где можно установить и подключить прибор с минимальными помехами с боковых зон, потолка и пола.

Каждый прибор оборудован монтажной панелью с винтовыми фишками, к которым нужно будет подключить электросеть и провода от светильников, люстры, прожектора, можно звонка или автомата блокировки дверей. В среднем прибор рассчитан на непрерывную работу в течение 10 тыс. часов или трех сессий смены лампочек.

Большинство датчиков движения оборудуются регуляторами:

  • Времени задержки между срабатыванием внутреннего сенсора и включением лампочки;
  • Порога срабатывания фотоэлемента, контролирующего уровень наружного освещения.

Дальность действия датчика движения редко превышает 6-7 м, этого достаточно для решения любых задач внутри помещения. Если нужно подключить лампочки освещения придомовой территории, то приходится использовать несколько сенсоров движения, ограничивать их угол захвата, искусственно наращивать дальность за счет рупорных насадок.

Типовой вариант регулировочных точек показан в таблице:

  • «SENS» определяет чувствительность или дальность срабатывания инфракрасного фотодиода, максимум это 12-15 м при отсутствии помех;
  • «MIK» позволяет отрегулировать срабатывание автомата на шум или звук, например, плач ребенка или лай собаки;
  • «LUX» используется в моделях, оборудованных фотоприемником естественного освещения, определяет уровень освещенности срабатывания сенсора;
  • «TIME» выставляет время задержки таймером сигнала на включение контактора.

Совет! При покупке датчика не поленитесь проверить работу автомата по всем предусмотренным сенсорным линиям.

Нередко китайские производители используют один унифицированный корпус прибора для выпуска моделей, рассчитанных отдельно на акустические или инфракрасные сигналы. Сведения об отличиях в моделях приводятся только в инструкции, написанной с большим количеством ошибок. Поэтому, даже если на панели имеются органы регулировки, это еще не означает, что датчик способен работать с нужным типом сигнала.

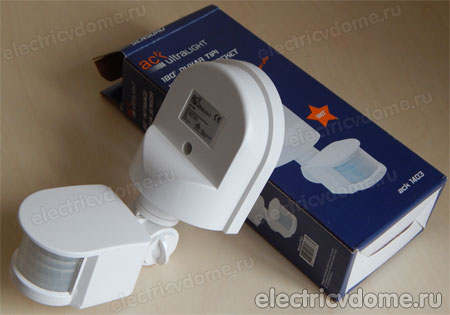

датчик движения ultralight ask

Для датчиков движения с автоматической функцией управления осветительными приборами характерна потолочная установка. Приборы рассчитаны на крепление по схеме накладного монтажа. Однако не менее часто приборы контроля движения монтируют и на стенах.

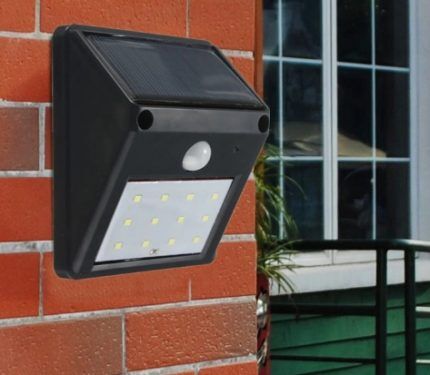

Настенный датчик движения

Датчики движения настенного монтажа. Этот вид приборов не даёт того охвата контроля площади, какой дают потолочные конструкции, но используются настенные устройства тоже достаточно активно

Традиционные места установки – это помещения небольшой площади: жилые квартиры, офисы, вспомогательные помещения.

Следует подчеркнуть, что подключение датчиков движения возможно не только с целью коммутации приборов света. Этими же устройствами удобно переключать из одного режима в другой системы вентиляции, отопления и прочие.

Подключение приборов допускается в условиях нормальной окружающей среды. Использоваться приборы могут только внутри закрываемых помещений. Между тем, класс защиты этих устройств соответствует стандарту EN 60669-2-1.

Оптимальной высотой установки приборов контроля движения считается значение 2,5 м. Если соблюдается такое условие, радиус зоны чувствительности составит не менее 3,5 м. Большая часть городских и частных жилых зданий имеют помещения именно с такой высотой.

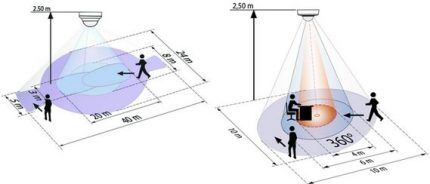

Охват прибора

Стандартные параметры контроля, какими обладают инфракрасные приборы. Получены экспериментальным путём с участием в экспериментах устройств разного исполнения ( )

Монтажные работы должны исполняться лицами, имеющими профессиональные навыки работы с электрическим (электронным) оборудованием. Производство всех монтажных операций допустимо лишь при обесточенной линии электропередачи на месте монтажа.

Схемные решения для монтажа могут быть разными в зависимости от пользовательских потребностей. Часто применяется схема подключения осветительных приборов через датчик движения, задействованный в паре с обычным выключателем.

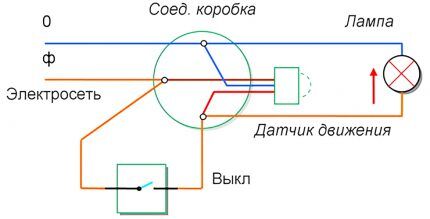

Схема подключения с выключателем

Схема подключения в составе электрической сети, когда вместе с датчиком движения устанавливается обычный выключатель ( )

Рассмотрим этот вариант пошаговой инсталляцией.

Первым шагом пользователя обычно является выбор способа подводки питающего кабеля к телу датчика движения. Корпус датчика предварительно должен быть вскрыт. Разобрать корпус несложно. Нужно шлицевой отвёрткой слега поддеть край основания в точке расположения защёлки.

Допустимы два варианта подвода кабеля:

  • ввод сзади – как правило, применяется для скрытой проводки, конец которой выведен сквозь отверстие в потолке;
  • боковой подводили сбоку – используется для внешней прокладки кабеля.

В любом случае, необходимо удалить временную заглушку имеющегося входного отверстия.

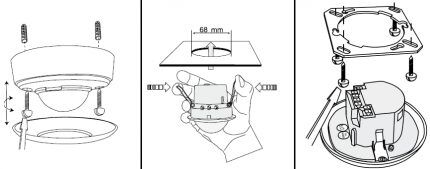

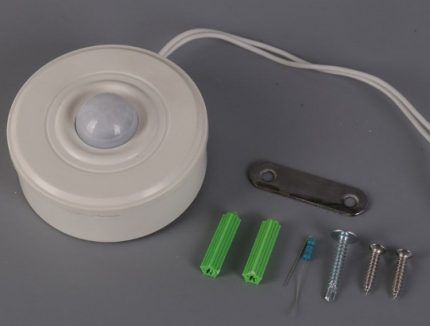

Подготовка датчика движения

Перед монтажом необходимо подготовить крепежные элементы, осмотреть датчик, а после – аккуратно вскрыть его корпус

Второй шаг – подключение проводников кабеля по месту назначения. Место назначения – точки клемм, отмеченные на корпусе прибора соответствующими символами (L, N, L1). В зависимости от производителя прибора, а также конфигурации устройства обозначения могут отличаться.

Шаг третий предполагает установку датчика движения – непосредственно крепление прибора к потолку. Под крепёж на корпусе основания прибора имеются отверстия. Через эти отверстия производится крепление.

Если потолок бетонный, предварительно точки крепежа следует разметить, рассверлить, снабдить дюбелями. Завершив крепление к потолку, к основанию прибора пристёгивают крышку и протирают всю конструкцию мягкой ветошью.

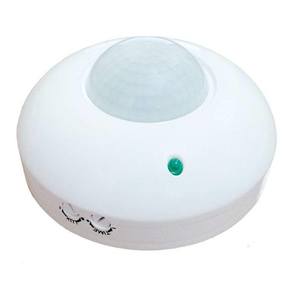

Встроенный датчик движения

Для подвесных потолочных конструкции используют встроенные датчики движения. Для крепления корпуса предусмотрены прижимные пластины ( )

Шаг четвёртый – настройка прибора, суть которой заключается в установке требуемых значений на сервисных потенциометрах.

Классическое исполнение приборов обычно сопровождается тремя сервисными потенциометрами:

  • время задержки (Time);
  • яркость (Lux);
  • чувствительность (Meter).

Первым потенциометром можно выставить требуемые параметры задержки на отключение (то есть после того, как лампа загорится, она погаснет только по истечении заданного времени).

Вторым задают режим освещённости (минимальное значение для включения в полной темноте). Потенциометром три устанавливают степень чувствительности на движение. Обычно изначально чувствительность ставят на минимум.

Варианты с настроечными потенциометрами

Варианты наличия регулировочных элементов в зависимости от модификации приборов. Верхняя половина – используются на простых устройствах с коммутацией одной группы внешних приборов. Нижняя половина – усложнённые конструкции с коммутацией двух групп внешних приборов ( )

Пятый шаг установки – тестирование датчика движения. Для выполнения этого действия следует воспользоваться соответствующей функцией (Test), которая включается установкой потенциометра (Time) в тестируемое положение (Test). Установив потенциометр на этой отметке, систему подключают к сетевому напряжению.

После подачи тока в линию следует выждать не менее 1 минуты. Это время необходимо для инициализации устройства, его вхождения в рабочий режим. Тестирование устройства может выполняться без подключения световых приборов. Контроль включения или отключения индицируется светодиодом, выведенным на переднюю панель.

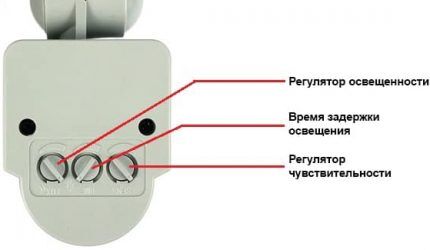

Настройка датчиков движения

Поочередно вращая регулятор освещенности и чувствительности, выбирают нужный режим работы датчика. Отдельно выставляют время задержки освещения ( )

В тестовом режиме работы датчика нужно активировать движение в границах зоны чувствительности. Если датчиком будет обнаружено движение, контрольный светодиод на передней панели должен зажигаться на короткое время (2-3 сек.). Вращая потенциометр чувствительности (Meter), подгоняют нужный уровень.

Аналогичным образом  или с незначительной коррекцией осуществляется установка и настройка любых других приборов подобного класса (инфракрасных). Некоторые отличия обычно могут наблюдаться у приборов, рассчитанных на подключение нескольких нагрузочных каналов.

Читать далее:  Как сделать водопровод на даче из скважины устройство оборудование схемы

В составе таких конструкций могут устанавливаться дополнительные регуляторы и увеличиваться число клемм на подключение.

На нашем сайте есть подборка статей, посвященных выбору, установке и использованию датчиков движения для освещения. Советуем ознакомиться:

  1. Лампы с датчиком движения: как работают, как подключить ТОП лучших производителей
  2. Как подключить датчик движения к лампочке: пошаговая инструкция

Конструкция датчика содержит две части – неподвижную, которая крепится к поверхности, и подвижную. Подвижная часть имеет две степени свободы и может поворачиваться на 30-400 в горизонтальной и вертикальной плоскостях.

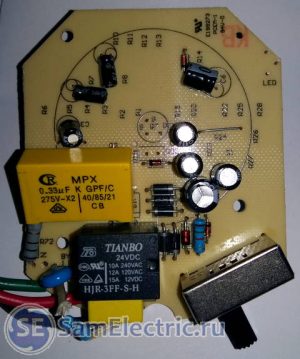

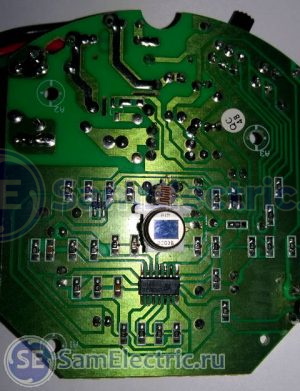

электронные платы датчика движения LX-02

Вид плат со стороны деталей

Вид плат датчика движения со стороны пайки

Вид плат датчика движения со стороны пайки

Возможные проблемы и их решение

Схема датчика выглядит примерно так.

Схема датчика движения LX-02 и аналогов

Схема датчика движения LX-02 и аналогов

Для подключения датчика движения нужно чуть больше навыков, чем для подключения обычного выключателя. Перепутав выводы датчика, можно сжечь и сам датчик, и электропроводку. Особенно, если она неправильно защищена.

Датчик движения и датчик освещенности (фотореле, или сумеречное реле) подключаются совершенно одинаково, поэтому на схеме ниже источником воздействия указан свет.

Схема подключения датчика движения и датчика освещения

Выводы для подключения датчика движения и датчика освещения

Схема подключения датчика движения и освещенности

Схема подключения датчика движения и освещенности.

Как видно, данная схема подключения не отличается от схемы включения лампочки через обычный выключатель. Разница только в том, что при подключении участвует ещё и нулевой провод, и в том, что на выключатель воздействует человеческая рука, а на датчик – движение или свет.

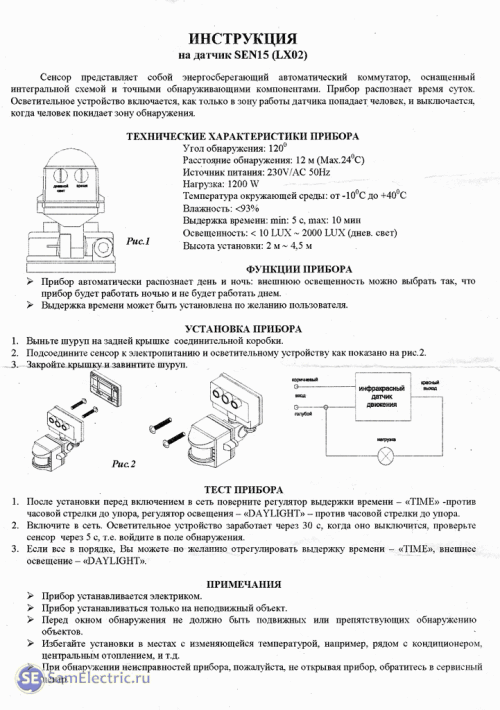

Как подключить датчик движения, показано также на схеме в инструкции (ниже).

На схеме указаны и цвета проводов. Также обозначения выводов обычно выштампованы на корпусе около каждого вывода.

Читатель Александр из г. Королев в декабре 2014 г. прислал ещё одну схему датчика движения, которую срисовал с платы собственноручно. Фото также прилагается.

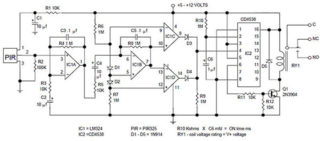

Схема датчика движения

Схема датчика движения 3

Осциллограмма 1

Осциллограмма 1 работы схемы датчика

Осциллограмма 2

Осциллограмма 2 работы датчика движения

Плата датчика движения. Модель платы - 94vo-d

Плата датчика движения. Модель платы – 94vo-d

Александр, спасибо! Успехов в работе!

Как подключить датчик движения к лампочке подробная инструкция и схемы

Основные виды подключений разных индуктивных датчиков

Подключить датчик движения можно несколькими способами. Каждый зависит от разновидности используемой лампы. Инструкция по установке детектора в отверстия для точечных светильников:

  1. полностью обесточить помещение;
  2. снять защитную панель детектора;
  3. подсоединить проводники согласно схеме на корпусе;
  4. фиксирующие пружины загнуть вверх;
  5. установить механизм в подготовленное отверстие.

Завершающие этапы общие – регулировка чувствительности, времени, яркости и тестирование работоспособности.

Детекторы, которые закрепляют к патрону, установить проще. Сначала вкручивается индикатор, затем лампочка. Нельзя брать более мощные, чем указано в техническом паспорте к датчику движения. В продаже можно найти специальные двойные лампы, разработанные специально для тандема с детекторами. Электромонтажеры рекомендуют приобретать именно такие.

Схема без выключателя собирается из датчика движения и осветительного прибора. Является наиболее простой и быстрой. Описание дается в документации, приложенной к детектору, и на корпусе прибора.

Как подключить датчик движения к лампочке подробная инструкция и схемы

Подключение датчика освещения с выключателем

Выключатель необходим, если потребуется отключить систему автоматической коммутации электрической цепи. Устройство врезают на участке между датчиком движения и блоком питания. Подключение осуществляется через фазные проводники входа и выхода – таким образом, создается обходное соединение.

Выключатель удобно использовать в комнате, где нужно поддерживать освещение, но движение не происходит. Достаточно отключить подачу электричества к датчику и дампа будет гореть столько, сколько нужно.

Для корректной работы устройства необходимо придерживаться определенных правил:

  • отсутствие осветительных приборов в непосредственной близи, кроме приборов, специально для этого предназначенных;
  • не допускается расположение рядом с техникой отопления: кондиционерами, печками, тепловыми пушками, подобными.
Как подключить датчик движения к лампочке подробная инструкция и схемы

Датчики движения для освещения коридора

Коридор – наиболее часто используемое место для монтажа датчиков движения в жилых помещениях – сюда выходят двери большинства комнат. Перед установкой составляют план квартиры с проводкой, чтобы учесть пространство действия и тип датчика. Если одного устройства не хватает, допустимо использование комбинации нескольких разновидностей приборов.

Чтобы самостоятельно врезать в цепь включения света дополнительный механизм, достаточно общих знаний по электронике и требований безопасности – специальных навыков и оборудования не требуется. К приборам прилагается необходимая техническая информация и инструкция подключения. Главное – выполнить корректное соединение проводов и контактов прибора.

Частая проблема – недостаточность диапазона работы одного механизма. Чтобы выполнить поставленную задачу, необходима установка нескольких приборов на один участок. Порядок монтажа приборов одинаков – кабели подключаются по направленности действия: фаза через детектор, ноль для второго провода.

Основные ошибки:

  • Позиция прибора в пространстве помещения – необходимо соблюдать технические рекомендации производителя. Например, потолочные изделия нельзя закреплять на стене.
  • Наличие шторок – специальные линз-маски устанавливаются в прибор для корректной настройки, после тестирования их удаляют, если этого не сделать, «ловить» перемещения детектор не сможет.
  • Неправильное подключение в цепь с выключателем – детектор врезают перед переключателем света, при ином положении сеть разорвется и работа устройства станет невозможной.

Как подключить датчик движения к лампочке подробная инструкция и схемы

Необходимо учитывать рекомендации, закрепленные в технической документации к товару, а также помнить об общих правилах монтажа индикаторов движения.

Сама по себе идея подключить светильники к датчику движения считается специалистами наиболее простым и адекватным способом экономить электроэнергию в доме. Если, конечно, в светильниках используются современные экономичные лампочки.

В теории, чтобы добиться экономии электроэнергии, не обязательно использовать дорогостоящие энергосберегающие светодиоды, например, в подъездах домов, в местах коллективного пользования, в подвальных помещениях, огромных ангарах и складских навесах можно подключить обычную лампочку с датчиком движения.

Информация о назначении клемм на монтажной панели прибора и простейшем способе, которым можно подключить датчик в уже существующую сетевую проводку, как правило, приводится в паспорте на устройство или даже наклеивается в виде памятки на внутренней стороне съемной крышки.

В данном случае в трехполярной системе имеются три разъема:

  • L — фазовый провод;
  • N — нулевой проводник;
  • LI — обозначается управляющий разъем, через который к нулевому проводу нужно подключить нагрузку.

В качестве нагрузки может выступать не только лампочка, это может быть любой исполнительный механизм с неиндуктивной нагрузкой. В данной схеме прибор остается подключенным в сети, независимо от того, работает светильник или нет.

Предыдущий вариант установки прибора контроля движения обладает одним выраженным недостатком. После сборки схемы процесс включения лампочек остается неконтролируемым. Автомат включения света отлично выручает, например, когда нужно войти в абсолютно темное помещение с нестандартным расположением выключателя, или руки заняты каким-либо грузом, не позволяющим дотянуться до кнопки включения.

Читать далее:  Схема и принцип работы контроллера заряда солнечной батареи

По отзывам пользователей, более удачной считается схема с дополнительным выключателем, позволяющим отключать датчик, оставляя при этом светильник в рабочем состоянии.

Или же можно подключить кнопку выключателя параллельно датчику движения и не дожидаться 7-15 секунд, пока сработает автоматика, и включить освещение самостоятельно клавишей выключателя.

Обычно по данной схеме можно подключать маломощную нагрузку, если требуется схема с увеличенным потреблением электроэнергии, например, нагреватель или мощные ртутные газоразрядные лампы, то подключение будет выглядеть следующим образом.

Кроме лампочки, в схеме появляется электромагнитный контактор или пускатель, через который и течет ток основной нагрузки. Включить мощные ртутные лампочки, кондиционер или тепловентилятор можно кнопкой или по сигналу сенсора.

Если релейная часть прибора позволяет коммутировать повышенную нагрузку, то, перенастроив автомат на сработку от фотоэлемента, можно подключать целую сеть лампочек, отвечающих за освещение в наиболее важных местах здания.

Правда, для этого потребуется проложить отдельную проводку. Если в одной схеме подключить экономки и лампы накаливания, это гарантированно защитит люминесцентные светильники от паразитных токов и подавит мигание.

Чем сложнее конфигурация помещения, тем ниже стабильность срабатывания датчиков движения. Излучение от инфракрасного светодиода, прежде чем попадет на сенсор, может отражаться и преломляться в пространстве самым непредсказуемым образом.

Чтобы обеспечить надежное срабатывание автомата, приходится использовать несколько сенсоров, подключенных по независимой схеме. Чаще всего приведенную схему рекомендуют использовать для угловых зон, коридоров большой протяженности, лестничных маршей и подъездов с несколькими входными площадками.

Как только в зоне «видимости» одного из датчиков появляется движущийся объект, человек, автомобиль, домашнее животное, сенсор разблокируется и подает питающее напряжение на лампочку. По мере движения приборы последовательно включаются, обеспечивая постоянное свечение лампочки.

Собрать схему несложно, гораздо труднее отрегулировать чувствительность сенсорных устройств так, чтобы срабатывание происходило именно на появление человека, а не бродячего пса или подъехавшее такси.

Казалось бы, простейшая задача подключить лампочки к датчику движения на практике нередко сопровождается большим количеством проблем, связанных со спецификой устройства и работы инфракрасного датчика.

  • Настенный датчик движенияПластиковые корпуса устройств следует беречь от ударов и прочих повреждений. Особенно бережного обращения требует пластиковая линза Френеля – важный составной элемент оптической системы прибора.
  • В случае наружной установки устройства не должны находиться под прямыми лучами света или испытывать воздействие атмосферных осадков. Тут рекомендуются защитные козырьки. В ветреную погоду сенсоры могут срабатывать от движения веток.
  • В помещениях не рекомендуется размещать датчики возле отопительных приборов. Желательно, чтобы горячие печки или батареи находились подальше. С этой целью регулируется высота и вертикальный угол наклона прибора.
  • При работе устройства для включения света на лампу накаливания, если та попадает в его поле охвата, из-за этого возможна нежелательная обратная связь: нить лампы остывает не сразу, после выключения датчик срабатывает снова из-за изменения ее температуры, опять выключается-срабатывает и так беспрерывно.
  • Не каждое устройство корректно работает с люминесцентными и светодиодными светильниками. В первую очередь это относится светильников, имеющих на выходе симисторный или тиристорный коммутирующий элемент. У приборов с обычным электромеханическим реле подобных проблем нет. Спросите у продавца об этой особенности.

Какие они бывают, датчики движения

Конструктивно датчики движения проектируются и изготавливаются на основе:

  • Ультразвуковых сенсоров;
  • Микроволновых излучателей и приемников;
  • Инфракрасных светодиодов и фотоэлементов.

Первые два типа сенсоров можно подключать к лампочке, но делается это лишь при организации системы охранной сигнализации больших территорий, и функционирование автоматики никак с освещением жилья, дома или придомовой территории не связано. Кроме того, микроволновые и ультразвуковые приборы в бытовой технике не используются из-за дороговизны и вредного воздействия волн на организм человека и домашних животных.

Схемы подключения лампочки к сенсору движения

Если вы не знаете, как подключить датчик движения схема подключения к светильнику обязательно должна прилагаться вместе с инструкцией по подключению. А качественные фирмы производители также изображают схему на корпусе самого датчика.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.

Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.

Далее расскажем об особенностях принципиальной схемы подключения датчика движения.

Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.

В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.

Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.

Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.

После того как провода будут подключены одеваем крышку и переходим к следующему этапу — подключение проводов в распредкоробке.

В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль — синюю.

Разбираемся с проводами… У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.

Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.

Остаются два незадействованных провода (красный от датчика и коричневый от светильника) — их соединяем вместе. Все подключение готово, как видите ничего сложного …

Покажу поближе как подключить датчик движения в коробке. Думаю разобраться с подключением не составит особого труда (если нет тогда пишите в комментариях будем разбирать). Теперь можно подавать питание.

Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

Расскажу свою ситуацию для которой мне необходимо подключить выключатель с датчиком движения. Я проживаю в частном доме и часто прихожу домой поздно вечером в темное время суток, особенно зимой, когда рано темнеет.

Для этого я установил датчик движения для освещения направленный на входную калитку во дворе. То есть, когда я вечером захожу во двор, датчик должен сработать и включить освещение. Причем датчик я настроил так чтобы освещение работало такой промежуток времени достаточный для того чтобы пройти пешком от калитки ворот до двери дома.

Читать далее:  Монтажная пена для окон ПВХ какая лучше

А теперь представим что мне вечером или ночью необходимо выйти из дома во двор на улицу, ну например в магазин или скажем, услышу какой то шорох во дворе, а освещения нет (кстати датчик охватывает не весь двор). Для этого мне нужно выходить в потемках и махать руками пока датчик не сработает?

Вот поэтому у меня возникла необходимость подключить выключатель с датчиком движения. И когда я выходу из дома во двор я просто включаю выключатель и лампа горит не зависимо от датчика. Выполнить подключение датчика движения с выключателем абсолютно не сложно.

Теперь схема в которой выключатель с датчиком движения подключены вместе но светильник работает от выключателя (не зависимо от датчика).

Датчик следует подключать только так, как показано на схеме (рис. а). Фазный и нулевой провода соединяются с клеммами датчика (соответственно,  коричневый и синий), а лампа – с нулевым проводом и выходом прибора, на который при срабатывании подается напряжение питания.

Все подключения необходимо производить при снятом напряжении сети.

Чтобы вместо автоматического включить ручной режим управления, параллельно датчику движения подключаются контакты выключателя (рис. б). Если надо будет вернуться обратно, они снова размыкаются и контроль над освещением снова будет у датчика движения.

Старый выключатель освещения в цепи обычно оставляют. С его помощью можно отключать датчик движения, если тот не востребован или во время ремонта.

В случае, если один прибор не может контролировать все помещение, к нему параллельно подключается еще один датчик (рис. в).

Если требуется включать светильник, прожектор или группу ламп с мощностью, превышающей заданную, сигнал с прибора подают на обмотку магнитного пускателя, который своими силовыми контактами обеспечит требуемые подключения.

К прибору протягиваются 3 провода от распределительной коробки: фазы, нейтрали и лампы. На его клеммнике можно увидеть обозначения фазы (L), нуля (N) и лампы (A).

Нельзя путать клеммы подключения датчика движения. Неправильное соединение может привести к его выходу из строя. Фаза легко находится с помощью индикатора напряжения, который не реагирует на нулевой провод.

Подключение производится через клеммники, а провода под винт должны быть лужеными, поскольку медный провод со временем окисляется.

Если корпус устройства неподвижный и без регулировки позиционирования, нужно свериться с техническим паспортом, чтоб правильно разместить устройство.

Крепление на стене должно допускать последующую ориентацию прибора в пространстве.

Перед подключением откручивается задняя крышка, изучается прилагаемая схема подключения. В отличие от обыкновенной электрической лампы прибор, как правило, требует наличия фазного и нулевого провода.

Если внутри есть клемма для присоединения защитного заземления обеспечивается наличие его в месте монтажа. Так, для подключения прибора обычная проводка осветительной сети не подходит. Производится перекоммутация проводов в распределительной коробке или подводится дополнительный провод от розетки или коробки.

Для прибора с индикаторным светодиодом не нужно подключать нагрузку, включение его в случае движения сенсором говорит, что прибор работает. Если коммутатор – это электромагнитное реле, об исправности скажет его пощелкивание. После монтажных работ датчик регулируется.

А что там свежего в группе ВК СамЭлектрик.ру?

Цвет выводов для подключения датчика LX:

  • коричневый (черный) – вход фазы (для включения освещения и питания внутренней схемы)
  • голубой (зеленый, синий) – ноль для питания электронной схемы датчика, для питания освещения не используется.
  • красный – выход фазы (подключение нагрузки)

Нагрузка (лампочка) подключается к нулю и выходу.

Стоит отметить, что такая цветовая маркировка не является обязательной для производителя. Даже у одного производителя одинаковые выводы могут иметь разные цвета проводов. Поэтому надо обращаться к инструкции, а в случае сомнений – разбирать датчик и смотреть подключение проводов на плате.

Лампы для автомата с датчиком движения

Более старые модели датчиков движения имеют двухполюсную контактную фишку, к которой можно подключить в лучшем случае лампочки накаливания. Это наиболее надежный и простой в настройке тип прибора, но если попытаться подключить энергосберегающую лампочку, возможны некоторые проблемы с непроизвольным запуском экономки или мерцанием колбы в режиме ожидания. В дежурном режиме прибор потребляет до 1 Вт электроэнергии.

В этом случае, перед тем как подключить датчик движения к лампочке, потребуется параллельно контактам лампы навесить конденсатор емкостью 0,5-1,0 мкф.

К сведению! При выборе подходящей модели прибора стоит учитывать, что супернадежные и недорогие релейно-конденсаторные датчики движения обладают слишком высоким нижним пределом времени включения.

Получается, что с момента срабатывания инфракрасного сенсора до включения лампочки можно выставить минимум 7-15 с. Для больших территорий это не проблема, а для освещения подворья и жилых комнат очень неудобно ждать десять долгих секунд, пока включится свет. Приходится выносить датчик движения далеко вперед от дверного проема и тянуть провода, чтобы подключить прожектор или дежурное освещение.

Второй, более современный тип сенсорных приборов изготавливают по трехполярной схеме, к которой можно подключать любые лампочки. Главное, чтобы нагрузка по току не превышала предельного значения ограничений, установленного производителем для прибора.

Датчик движения LX-02

Если планируется подключить люминесцентную лампочку, то дополнительно нужно будет соблюдать ограничения по реактивному сопротивлению. К сенсору можно подключить лампочки, при условии, что величина реактивного сопротивления составляет не более ½ от активной части, установленной производителем на данную модель сенсора.

Для изготовления автомата освещения лучше всего подключить светодиодные или люминесцентные лампочки. Если экономка мигает, можно вместо конденсатора использовать балластный резистор на 50 кОм, это снизит реактивную мощность и позволит вписаться в ограничения на прибор управления.

Галогеновые лампочки не требуют дополнительного монтажа, поэтому их можно подключать напрямую, но ресурс галогенки в паре с автоматом контроля движения в случае освещения внутренних помещений может снижаться до 20% от стандартного значения.

Инструкция к датчику движения

Поскольку в данной статье рассмотрена модель LX-02 (SEN15), инструкция на этот датчик приведена ниже.

Инструкция к датчику движения

Инструкция к датчику движения LX-02

Вот в принципе и всё, что я хотел рассказать про устройство и схему датчика движения.

Тема ремонта датчика раскрыта в статье Ремонт датчика движения своими руками. Пошаговое руководство. Там же приведена и рассмотрена схема датчика движения на специализированной микросхеме LP8072C.

Внешний вид датчика движения

Ещё пара фото, как может выглядеть плата датчика движения в разобранном виде.

Плата датчика движения

Плата датчика движения. Сторона пайки

Плата датчика движения

Плата датчика движения. Вид со стороны деталей

Заключение

Разобравшись, как подключить датчик движения для освещения, можно без особых проблем устроить в жилом или общественном помещении разумную систему автоматического включения и выключения электроприборов (например, вытяжки для принудительной вентиляции санузла). При сравнительно небольших расходах дом «поумнеет» на глазах!

Проблема не в том, как подключить датчик движения к лампочке, а как заставить всю систему работать стабильно, без ложных срабатываний на включение кондиционера, холодильника или пульта дистанционного управления. Чтобы избавиться от наводок, специалисты рекомендуют подбирать схему из двух-трех узконаправленных сенсоров или покупать дорогостоящий помехоустойчивый комплекс со стандартной схемой настройки.

Датчик своими руками. Видео

О том, как сделать полноценный датчик движения своими руками, можно узнать, просмотрев это видео.

Управление освещением с помощью датчиков движения позволяет экономить электроэнергию и создает дома комфорт. Его можно использовать с устройством плавного включения светильника или диммера для гибкого регулирования силы света. Преобладающее применение имеют инфракрасные датчики. Для их установки необходимо знать правила монтажа и подключений.

Как подключить датчик движения к лампочке подробная инструкция и схемы

Схема датчика движения для включения света

Датчик движения, работающий на поиск тепловых излучений от перемещающихся объектов, является самым простым и часто используемым устройством подобного типа. Преимущества моделей – доступность деталей (по цене и наличию), отсутствие сложных регулировок, значительный разброс пределов температуры, простая сборка.

Заводское изделие можно приобрести в точке продаж электротехнических товаров. Устройство доступно к сборке в домашних условиях – достаточно ознакомиться с общими принципами работы с электричеством, схемой и составляющими:

  • детектор на тепло;
  • фотореле;
  • резисторы (для установки предела реакции);
  • таймер, регуляторы.

Подключение датчика движения к электрической лампочкеhttps://www.youtube.com/watch?v=YiWmUeN1Btg

Детектор и фотореле – комплект по управлению осветительными приборами. Такое изделие срабатывает только после наступления темноты. Можно установить дополнительные функции по необходимости.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
