Схема подключения узо в однофазной сети с заземлением в частном доме и квартире

Принцип работы

Устройство защитного отключения(УЗО) – компонент для упреждающего отключения жилого дома от электрической цепи во время возникновения аварийной ситуации. Механизм работы основан на контроле поступающего и выходного тока (дифференциальный ток) и срабатывает при регистрации разных значений. Результатом срабатывания УЗО становится обесточивание жилого дома путем его размыкания от электрической цепи.

Пример работы устройства показан на рисунке. От сети на оборудование поступает ток (I1),  Человек касается токопроводящего элемента оборудования и создает утечку, остаточный ток (I2) идет от оборудования обратно на устройство. Регистрируемое значение утечки составит I1 – I2. При значении разницы более 5 мА устройство прекратит дальнейшее электропитание оборудования.

Схема работы УЗО.
Рис 2. Схема работы УЗО.

В ряде случаев присутствует в сети в комплексе с автоматическим выключателем, служащим средством отключения участка от общей электрической цепи во время короткого замыкания или поступления сверхтоков.

Для каждого типа УЗО определяется конкретное значение разницы токов. С его превышением устройство передает сигнал на реле для отключения участка.

Электрическая линия, использующая заземление, прокладывается с применением трёхпроводного кабеля. Каждый провод кабеля соединяет элементы своей цепи и бывает: фазовым (L), нулевым (PE) и земляным (PN). Величина, возникающая между фазовым проводом и нулевым, называется фазовым напряжением. Она равна 220 вольт или 380 вольт, в зависимости от типа системы.

Альт

Эти части могут оказаться под напряжением при неисправности самого оборудования или изоляции проводки. Если существует PN-соединение, фактически возникнет короткое замыкание между фазовым проводом и землёй. Ток, выбирая путь с наименьшим сопротивлением, будет стекать в землю. Такой ток называют током утечки. Во время касания металлических частей напряжение на них будет меньше, а соответственно, и меньше значение поражающего тока.

Заземление также необходимо для работы таких приборов, как УЗО. Если проводящие места приборов не будут подключены к земле, то ток утечки не возникнет и УЗО не сработает. Существует несколько типов заземления, но для бытового применения распространено использование только двух:

  1. TN-C. Тип, при котором нулевой и земляной проводники объединяются между собой, другими словами, зануление. Эта система была разработана в 1913 году немецкой компанией AEG. Существенный недостаток в том, что при размыкании нуля на корпусах устройств возникает напряжение, превышающее фазовое в 1,7 раз.
  2. TN-S. Тип, разработанный французскими инженерами, внедрён в 1930 году. Нулевой и земляной провода не зависят друг от друга и разделяются между собой на подстанции. Такой подход к организации заземляющего контакта позволил создать приборы учёта дифференциального тока (утечки), работающие по принципу сравнения величины тока в разных проводах.

Как часто бывает, в высотных домах используется только двухпроводная линия, состоящая из фазы и нуля. Поэтому для создания оптимальной защиты лучше дополнительно выполнить заземление. Для самостоятельного выполнения линии заземления сваривается треугольник из металлических уголков. Рекомендуемая его длина сторон — 1,2 метра. К вершинам треугольника привариваются вертикальные столбики с длиной не менее 1,5 метра.

Таким образом, получается конструкция, состоящая из вертикальной и горизонтальной полосы заземления. Далее сама конструкция закапывается в земле столбиками вниз на глубину не менее полуметра от поверхности до основания треугольника. К этому основанию прикручивается с помощью болта или приваривается проводящая шина, служащая третьим проводом, объединяющим корпуса приборов с землёй.

Благодаря появлению системы TN-S было разработано устройство, получившее широкое применение для защиты организма от пагубного воздействия электрического тока. Первые приборы были представлены компанией из Германии RWE.

УЗО при работе используется совместно с другим немаловажным устройством защиты, таким как автоматический выключатель, который предназначен для защиты электропроводки от возгорания и отгорания контактных частей системы.

Поэтому оно не сможет заменить автоматический выключатель и предназначено для использования с ним в комплексе. Существуют различные виды монтажа УЗО. Наибольшее распространение получило расположение устройства защиты на din-рейке в щитовой. Для этого прибор в своей конструкции имеет защёлку. А также существуют модели, включающиеся напрямую в розетку. Располагаться прибор защиты, независимо от способа монтажа, должен всегда перед защищаемым электроприбором.

Корпус УЗО, предназначенный для размещения на din-рейке, выполняется из диэлектрического многокомпонентного пластика и конструктивно мало чем отличается от других устройств защиты. Главные отличия от автоматического выключателя — в размещении клавиши включения и наличии кнопки тестирования устройства.

Его работа основывается на первом законе Киргхофа, который гласит: сумма токов, входящих в узел, равна сумме токов, выходящих из узла. Таким образом, значение тока, текущего через прибор защиты по фазовому проводу, должно совпадать с его значением, текущим по нулевому проводнику.

Подключение автоматов к сети электроснабжения

Исходя из этого, устройство проводит анализ величины тока в проводах, подключённых к нему, и в случае появления разницы в величинах отключает подачу электроэнергии. В состав конструкции УЗО входят следующие основные элементы:

  • контактные клеммы;
  • клавиша включения;
  • электромеханическое реле или электронная схема;
  • трансформатор;
  • цепь тестирования.

Основным элементом устройства является трансформатор тороидального типа с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке свой переменный магнитный поток. Величина этих магнитных потоков равна по величине, но различна по направлению. В результате чего результирующее магнитное поле равно нулю.

Если на электрической линии происходит нарушение изоляционного слоя или на корпусе электроприбора появляется разность потенциалов, то в этих местах при взаимодействии с внешними проводящими элементами возникает ток утечки. Для этого проводящие элементы должны создать свой замкнутый контур прохождения тока.

Характеристики УЗО

Из всех характеристик в первую очередь обращается внимание на мощность и рабочий ток утечки. Для вводного устройства выбирается ток утечки на 300 мА, а рассчитанный для отдельных приборов — 10−30 мА. Мощность УЗО выбирается на 10−15 процентов больше, чем суммарное её потребление нагрузкой.

  1. Рабочее напряжение. Действующее значение напряжения, при котором гарантируется работоспособность УЗО.
  2. Рабочий ток нагрузки. Величина тока, пропускаемая УЗО без изменения своих параметров.
  3. Рабочий отключающий дифференциальный ток. Величина тока, приводящая к отключению.
  4. Температурный диапазон работы. Указывает значения, при котором обеспечиваются рабочие характеристики прибора.
  5. Время отключения УЗО. Это время, которое пройдёт до момента разрыва электрической линии при возникновении аварийной ситуации.
  6. Количество полюсов. Полюс — это контакт, к которому подключается один провод линии электропередач. Их количество зависит от типа сети. Устройство может содержать от одного до четырёх полюсов.
  7. Тип защиты. Зависит от формы дифференциального тока.
  8. Тип работы. Существует электромеханический тип и электронный.

УЗО предназначено для сравнения величины электрического тока, протекающего в фазном и нулевом проводе. При нормальной работе электрических приборов эта величина одинакова и встречные потоки в обмотках УЗО компенсируют друг друга. Как только возникает аварийная ситуация – где-то нарушается изоляция с последующим протеканием заряженных частиц на землю в обход нуля, дифференциальные токи будут отличаться и защита отключит питание.

Но это не означает, что остальное оборудование не требует подобных приспособлений для защитного отключения: те же светильники, розетки и прочая подключенная нагрузка также может нести угрозу человеку. Поэтому их тоже актуально подключать к УЗО  на щитке как общим для всей электрической проводки, так и отдельно для каких-либо приборов или их групп. Особенности применения электронных и электромеханических УЗО  напрямую зависит от схемы электроснабжения и места их установки.

Устройство защитного отключения предназначено для защиты людей от поражения электрическим током, а также электропроводки от возгорания. В случае прикосновения человека к токоведущим частям прибор фиксирует утечку тока и мгновенно разрывает цепь питания.

С целью предотвращения возгорания подключают условно называемое противопожарное УЗО. Такой прибор отключает нагрузку при токах 100-500мА. В домашней электропроводке практикуется применение прибора с током отсечки 100мА. При повреждении изоляции проводов может возникнуть короткое замыкание, искрение и возгорание. Защита фиксирует недопустимую утечку тока и отключает питание, предотвращая возникновение описанной ситуации.

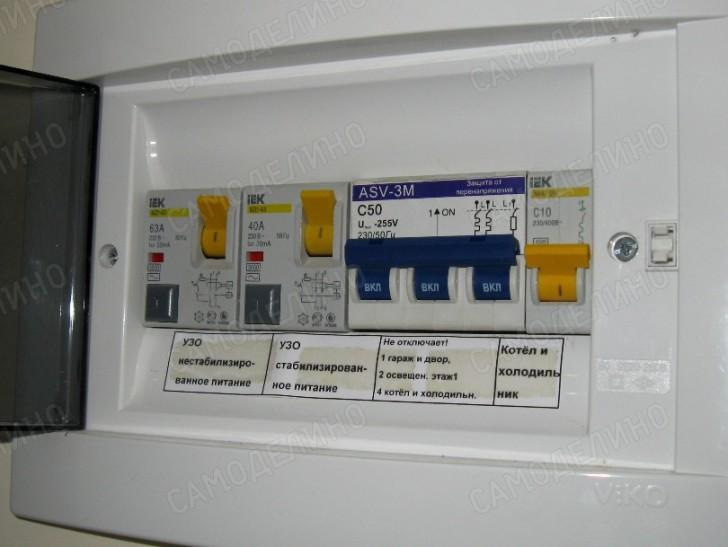

УЗО в боксе
УЗО в домашнем распределительном боксе

Готов ли я приступить к подключению?

ТЕСТ:

Перед тем, как начать подключение УЗО, проверьте себя, все ли вы извлекли из статьи.

1) Какое оптимальное значение дифференциального тока для срабатывания реле отключения?

2) Каким цветом отмечена клемма для подключения нулевого провода?

3) Обязательно ли ставить УЗО в частном доме?

4) К какому проводнику подключена заземляющая жила?

  • К нулевому рабочему
  • К нулевому защитному

Ответы:

Нерегулируемые приборы реагируют с превышением значения дифференциального тока 5 мА. Для каждой фазы на приборе клемма отмечается конкретным цветом, синий соответствует нулевому рабочему проводнику. Заземляющая жила подключается к защитному нулевому проводнику. Соединение с ОЗУ невозможно, т.к. прибор включает только 8 клемм для основных проводников.

Все устройства выпускаются с отключением при превышении в сети значения 5 мА. Регламенту ПЭУ определяет синий цвет для нулевого рабочего проводника. Его часто путают с защитным нулевым проводником, который предназначен для подключения заземляющей жилы.

Для защиты человека от фатального поражения током требуется принудительное отключение питания при дифференциальном значении до 6 мА. С учетом этого показателя ОЗУ срабатывают с превышением 5 мА. Заземляющий компонент предназначен для отвода токов, возникших в результате короткого замыкания, не взаимосвязан с основными фазами и подключается к защитному нулевому проводнику.

Схема подключения УЗО без заземления: инструкция

В рамках данной статьи рассматриваются примеры подключения УЗО в схеме электроснабжения с заземлением. При этом возможно применение защитного отключения в квартире при отсутствии заземляющего проводника, о чем рассказано в материале «Как можно подключить узо в однофазной сети без заземления: схемы подключения».

УЗО в квартире

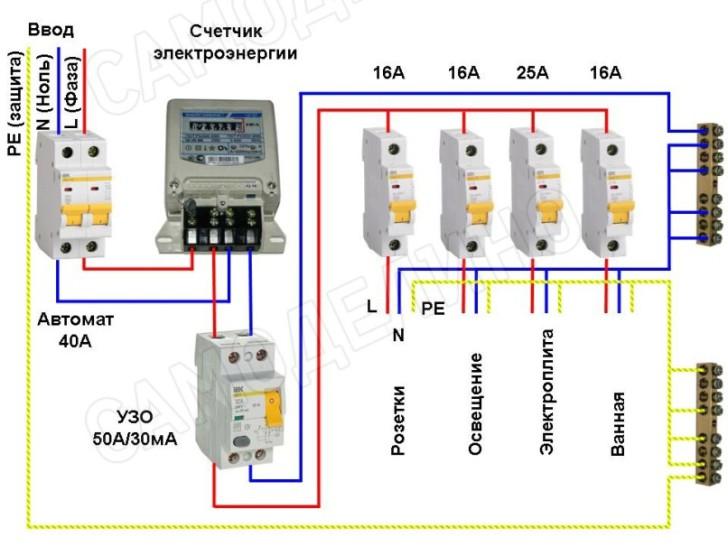

Наиболее простая схема подключения УЗО в квартире

На вышеприведенной схеме электромонтажа представлен простейший вариант подключения однофазного УЗО, возможный в квартире с потребляемой мощностью до 8,8кВт. Рабочий ток устройства 50А выбран на ступень выше номинала для входного автомата 40А. Предусмотренное УЗО срабатывает при токе утечки 30мА, что обеспечивает защиту от поражения электричеством людей. При этом для электроприборов ванной предпочтительна величина 10мА, так что защита во влажном помещении снижена.

Провод фазы с выхода устройства защитного отключения подключен к входам всех автоматических выключателей. Нулевой проводник с его выхода соединен с шиной нуля. К шине заземления подключен защитный проводник с этажного щита. Трехжильный кабель от каждой группы потребителей (освещение, розетки и т. п.

  • защитный желто-зеленый провод — к шине заземления;
  • нулевой провод синего цвета — к шине нуля;
  • провод фазы красного цвета (или любого другого) — к выходному контакту соответствующего автомата.
Подключение УЗО в квартире

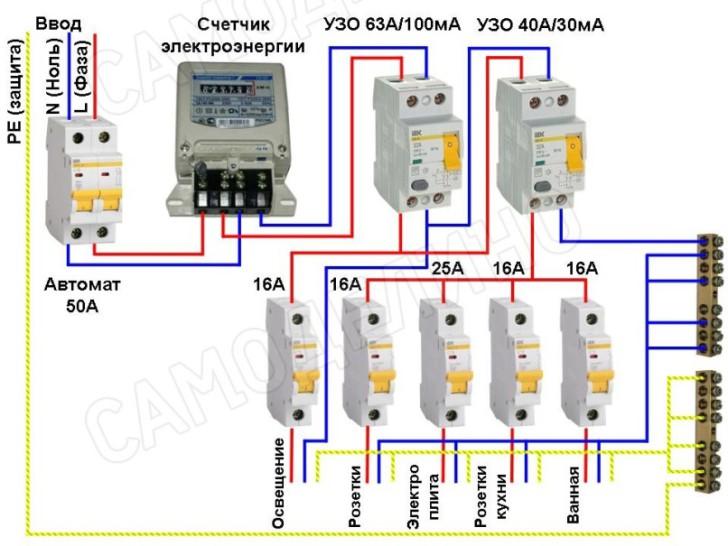

Схема подключения УЗО в квартире с энергопотреблением до 11 кВт

Данная схема подключения УЗО возможна в квартире с мощностью потребления до 11кВт. Для защиты проводки большой протяженности от возгорания предусмотрено противопожарное устройство с током утечки 100мА, и линия освещения подключается от него. В данном варианте нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу вводного УЗО, а не к шине нуля.

УЗО в доме

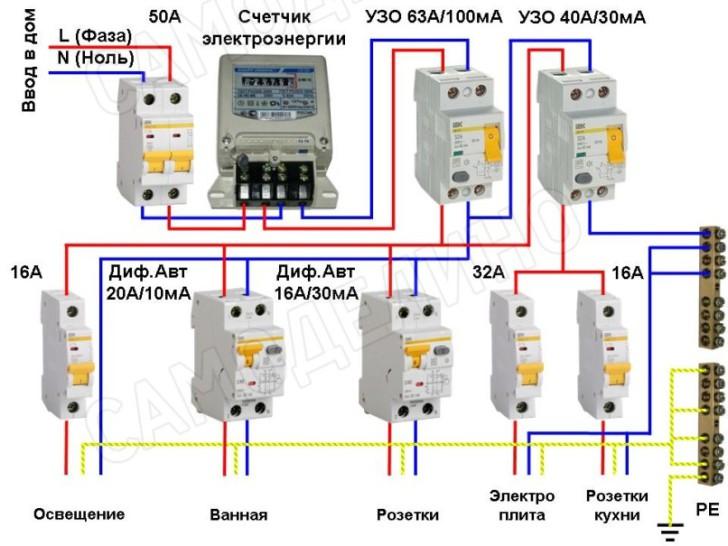

Схема подключения УЗО и дифференциальных автоматов в доме

Приведенный вариант подключения двух однофазных УЗО и двух дифференциальных автоматов подходит для дома с потребляемой мощностью до 11кВт. Сеть ванной, как положено, контролирует устройство, рассчитанное на утечку 10мА. Шина защиты в данном случае соединена с индивидуальным контуром заземления. Для сети ванной и розеток предусмотрены дифференциальные автоматы, вместо пары УЗО плюс автомат.

Это уменьшило количество приборов на щите и позволило обойтись всего одной шиной нуля. Нулевые проводники ванной и розеток подключаются напрямую к выходам дифференциальных автоматов, а не к нулевой шине. Нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу противопожарного УЗО, а не к шине зануления.

УЗО Легранд на схеме

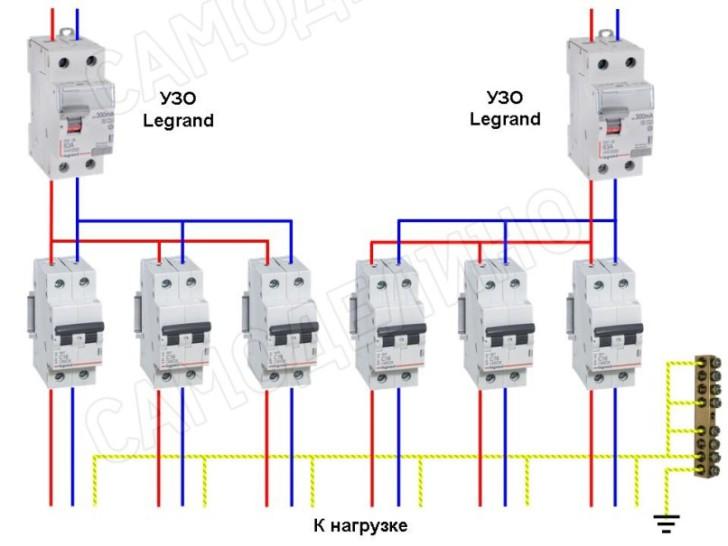

Схема подключение УЗО Легранд по французским стандартам

УЗО известной марки Legrand подключается по обычной схеме: сверху вход, снизу выход устройства. Чаще всего клеммы N находятся справа и помечаются на корпусе. Выше приведена схема электроснабжения, принятая во Франции.

В данном случае оба проводника, и нуля и фазы, проходят через двухполюсный автомат. Такой метод разводки обеспечивает безопасность в том случае, если нуль и фаза перепутаны на входе. Нулевая шина в таком варианте не требуется.

УЗО АВВ на схеме

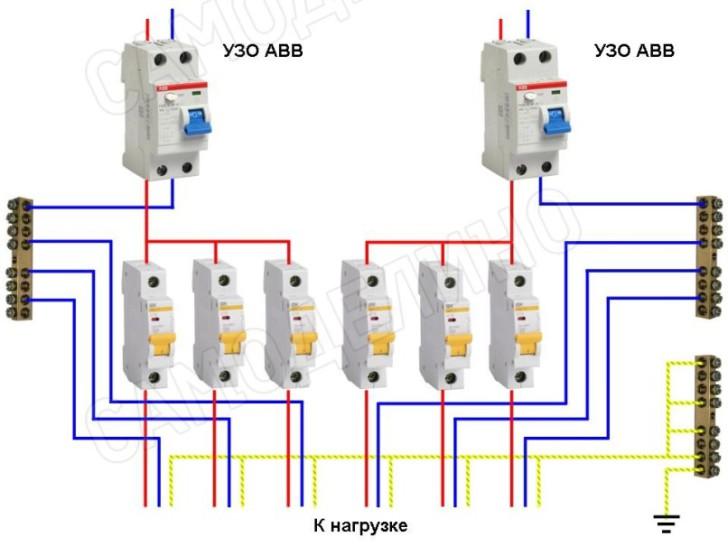

Схема подключения УЗО АВВ в паре с автоматами

УЗО марки ABB подключается по стандартным правилам. Приведенная выше схема демонстрирует применение однополюсных автоматов. Здесь каждое устройство защитного отключения имеет свою шину нуля и путать их нельзя.

Способ размещения УЗО в щитке строго вертикальный. Неподвижная часть рычага управления должна быть сверху, то есть включение устройства происходит переключением рычага снизу вверх. Устройство размещается в местах, обеспечивающих к ним свободный доступ, исключая возможность механического повреждения.

Читать далее:  Как устроен диммер 220 вольт. Изготовление и установка диммера своими руками

В первом случае используется несколько приборов защиты, к каждому из которых подключается своя линия с защищаемой нагрузкой. Во втором случае устанавливается одно устройство защитного отключения на всю квартиру.

Провод подсоединяется в разрыв электрической линии к клеммам колодок, выполненных под винтовой зажим. По принятому стандарту, входящие провода подключаются к верхним зажимам, а идущие к нагрузке — заводятся снизу.

При подключении устройства придерживаются следующей схемы:

  1. Устройство надёжно закрепляется на din-рейку с использованием фиксатора-защёлки.
  2. В качестве вводного автомата используется дифференциальное устройство. Освобождённые от изоляции провода вставляются в винтовые зажимы прибора и прикручиваются винтом. Фаза и нуль заводятся на клеммы дифференциального автомата, а заземление подключается на отдельную шину. Шина выглядит в виде рейки, выполненной из проводника с рядом зажимов для разветвления проводов.
  3. С выхода дифференциального устройства фазовый провод заходит на однополюсные автоматические выключатели, установленные на каждую электрическую группу. Земляной проводник подключается к общей шине.
  4. Затем провода с выхода автоматического выключателя подключаются к УЗО. Фазовый провод к входу L, а нулевой — к входной клемме N.
  5. После чего от выходов УЗО и земляной колодки напрямую прокладывается линия до защищаемых розеток в каждую комнату.
  6. В комнате производится подключение всех трёх проводов к применяемой электрической фурнитуре.

Для этого на нём нажимается кнопка «тест», симулирующая неисправность в линии. Если стоит вопрос, как подключить УЗО без заземления, то схема не изменится. При использовании локальных УЗО, предназначенных для установки в розетку, всё ещё проще: понадобится только включить устройство в розетку, а к нему уже подключить электроприбор.

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

  • с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
  • с совмещенным нулевым и защитным проводником (TN-C);
  • с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований  п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении  УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения.

Подключение УЗО в однофазной двухпроводной системе
Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Виды УЗО

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Подключение УЗО в разветвленной однофазной двухпроводной системе
Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для  розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА.

Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Подключение УЗО в однофазной трехпроводной системе
Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов  он  разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве  потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

В первую очередь необходимо определить схему, по которой будет проводиться монтаж защитного оборудования в частном доме или квартире. Специалисты в области электротехники рекомендуют использовать готовые схемы подключения УЗО и автоматических выключателей. Они могут быть рассчитаны на подсоединение таких устройств к однофазным кабелям, двухфазным и трехфазным. Также на схемы могут учитывать возможность подведения защитной нулевой жилы к контуру заземления в доме, если такой был предусмотрен.

Подключение в квартире и в частном доме

Защитное устройство единственный прибор, обеспечивающий отключение от сети при утечке тока. В обязательном порядке устанавливается в частном жилом помещении:

  • Технический кодекс установившейся практики (ТКП) требует установки для эксплуатации трехфазной сети;
  • Правила устройства электроустановок (ПЭУ) требуют монтажа, если автомат не обеспечивает аварийное отключение дома за 0.4 с.;

Как выглядит автомат на фото

Но это только регламент. Для чего еще ставят УЗО в доме?

Для стиральной машины

Схема подключения в квартире выполняется только по однофазной сети. По этой причине подключение выполняется в следующем порядке:

  1. Вводной автомат.
  2. Электросчетчик.
  3. УЗО 30 мА.
  4. Проводка электросети по квартире.

Подключение в квартире

Выбор УЗО

Что касается подключения автомата в частном доме, то последовательность подключения следующая:

  1. Вводной автомат.
  2. Электросчетчик.
  3. Автомат от 100 до 300 мА, выбор осуществляется в зависимости от количества потребляемого тока всей бытовой техники.
  4. Автомат для индивидуального потребления тока. Как правило, используется от 10 до 30 мА.

Итак, мы рассмотрели с вами некоторые особенности и отличия подключения УЗО в тех или иных обстоятельствах. Самое главное, помните о том, что если у вас нет и вовсе представления о данной системе, то лучше не экспериментируйте.

  1. Не допускается соединение выходного нулевого провода УЗО с открытым участком электроустановки или распределительного щита.
  2. Нулевой и фазный провода обязательно должны подключаться через защитное устройство. Если нейтраль минует УЗО, оно работать будет, но при этом могут происходить ложные срабатывания.
  3. Если подключать в розетке ноль и заземление к одной клемме, УЗО будет постоянно срабатывать при подключении нагрузки.
  4. Не допускается установка перемычки между нулевыми проводами нескольких групп потребителей, если к ним подключены отдельные защитные устройства.
  5. Фазы подключаются к клеммам, обозначенным «L», а ноль — к «N».
  6. Не допускается включение устройства сразу после срабатывания. Сначала нужно найти и устранить проблему, а затем производить подключение.

УЗО

Пробой изоляции при отсутствии заземления приводит к появлению на корпусе прибора потенциала, представляющего опасность для человека. Утечка здесь произойдет только после прикосновения. При этом весь ток утечки пройдет через тело, пока не достигнет порогового значения и защитный аппарат не отключит цепь.

Проще всего установить на входе одно общее или несколько УЗО на основных линиях домашней сети. Для сложной сети подключается несколько уровней защитных устройств.

Вводное УЗО на 300 мА защищает всю проводку от пожара. Кроме того, оно может сработать по суммарному току утечки от всех линий, даже если на них утечки в пределах нормы.

Универсальные УЗО на срабатывание при 30 мА устанавливаются следом за противопожарным, а следующими линиями должны быть ванная и детская комната с Iу = 10 мА.

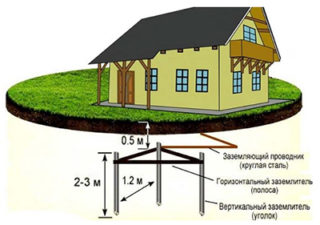

Можно сделать заземляющий контур и переоборудовать сеть в TN-C-S. Не рекомендуется самостоятельно подключать повторное заземление к нейтральному проводу. При попадании напряжения на нейтраль от внешней сети это заземление может стать единственным для всех соседних домов. При некачественном исполнении оно может отгореть и вызвать пожар. Целесообразно делать повторное заземление в месте отвода от воздушной линии, что сводит к минимуму вероятность пожара в доме.

Методы подключения

Известны четыре варианта подключения:

  1. Подключение двухполюсного к однофазной сети.
  2. Подключение четырехполюсного  к трехфазной сети с применением нейтрали.
  3. Подключение четырехполюсного к трехфазной сети без использования нейтрали.
  4. Подключение четырехполюсного в однофазной сети.

Двухполюсный УЗО к однофазной сети

Рассмотрим каждый случай в отдельности.

Двухполюсный УЗО к однофазной сети

Среди всех перечисленных методов подключения, это, пожалуй, самая распространенная схема. При ее подключении отсутствуют сложные обороты. Более того, такой прибор можно подключить и самостоятельно. Для этого на корпусе или в паспорте необходимо узнать, где именно на автомате располагается нейтраль или ноль, а также фаза.

Бывали случаи, когда устройство выходил из строя. Почему? Все дело в том, что через него прошел ток, превышающий его номинальный рабочий ток. Чтобы такого не было в вашем случае, покупайте прибор с как можно с большим номинальным рабочим током. Более того, при подключении важно соблюдать правильную последовательность.

Четырехполюсный УЗО трехфазная сеть, нейтраль

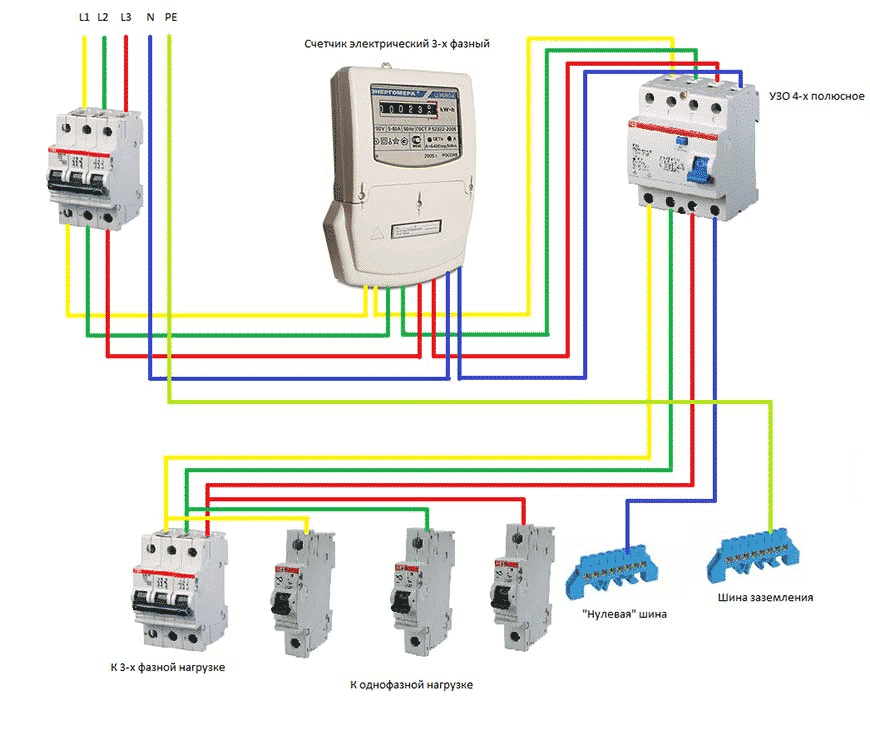

Такой метод подключения также достаточно распространен. Принцип его подключения практически ничем не отличается от однофазной сети. Только в этом случае монтируется четырехполюсной УЗО. В нем имеется четыре приходящих провода, которые на автомате обозначаются так А, В, С и ноль (N). Как правило, схема подключения указана на корпусе автомата.

Такие УЗО используются для защиты от пожара электропроводки на большие токи утечки. Если использовать его для защиты от поражения током человека, то рекомендуется использовать точку утечки, которая равняется от 10 до 30 мА.

Для самой же защиты устройства непосредственно перед ним монтируется автоматический выключатель.

Также при подключении крайне важно соблюдать цветовую маркировку провода, а также подключение нулевого и фазного проводника.

Подключение к трехфазной сети без нейтрали

Данную схему используют в большинстве случаев для подключения трехфазных электродвигателей. Автомат отключит его от сети, как только возникнет небольшое замыкание обмоток. Для подключения трехфазного двигателя необходимо три фазы питающего напряжения, а именно А, В и С. Также потребуется защитный проводник РЕ, который будет служить в качестве заземления корпуса. В результате нет смысла приобретать пяти жильный провод, а достаточно будет четыре жилы.

Подключение четырехполюсного УЗО в однофазной сети

Четырехполюсный УЗО однофазная сеть

Это использование можно смело назвать нерациональным и целесообразным. Однако в некоторых случаях это единственное верное решение. Например, если в будущем вы планируете расширить электропроводку, переведя ее на трехфазную сеть или добавить несколько однофазных сетей. Более того, такую схему используют в случаях временного использования аварийной замены неисправного двухполюсного УЗО.

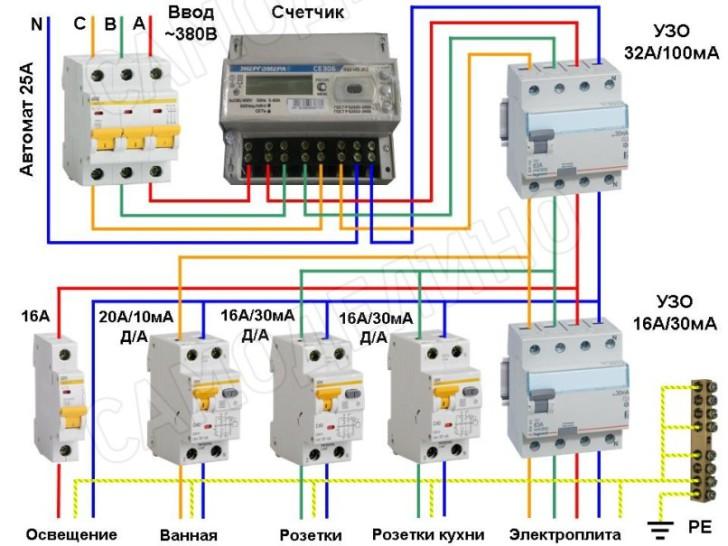

Подключение УЗО к трехфазной сети

Устройство включает конкретные элементы, одинаковые у любой модели, но могут различаться другими. В них важно разбираться, чтобы выбрать прибор с эффективной работой. Поэтому важно знать, какой УЗО надо ставить на дом.

Главный параметр УЗО – его чувствительность, период времени, за который сработает размыкание сети. Оптимальным значением считается время 0.025 с. – за это время проходящий ток не успеет вызвать остановку сердца. Прибор включает дополнительный источник питания. От его наличия зависит способ размыкания цепи:

  1. В устройстве отключения он служит также прибором отключения электропитания;
  2. При его отсутствии отключение срабатывает на основе показателя дифференциала магнитного поля;

Дополнительный источник питания повышает чувствительность и быстрее срабатывает размыкание цепи, но стоимость такого прибора выше.

Также УЗО различаются наличием регулировки значения дифференциального тока, с его превышением устройство срабатывает. Нерегулируемые устройства имеют статичное значение дифференциального тока, обычно равное 5 мА. Этот показатель считается критичным для штатной работы и явно указывает на аварийную ситуацию в цепи.

Другой важный критерий – количество клемм. УЗО для трехфазной сети представлен четырехполюсным модулем и включают восемь клемм (4 пары для подключения входных и выводных кабелей). Шесть клемм для соединения рабочих фаз и две для нулевой. В магазинах электротоваров работают консультанты со знанием, которые всегда ответят по вопросам характеристик.

Читать далее:  Техусловия на подключение газа порядок получения документов

Схемы подключения УЗО. Выбор УЗО по номинальному току и току утечки

Сверхтоки от сети и короткое замыкание выводит из строя любой прибор. Защитную функцию по размыканию цепи в этом случае выполняет автоматический выключатель. Чтобы УЗО штатно функционировало при любых токах, нужно выбирать модель, с числом ампер на порядок выше, чем у автомата.

Важно! Нередко продавцы предлагают приобрести универсальный дифференциальный автомат для более практического использования. Несмотря на возможность подсоединения нескольких сетей, не стоит его покупать:

  1. Это прибор более сложной схемы, характеризующийся низкой чувствительностью;
  2. Его стоимость будет выше;
  3. Эти типы устройств предназначены для крупных предприятий и для частных нужд не требуются;

Это первое правило из тех, что следует придерживаться.

В соответствии с ПУЭ, установка УЗО в трехфазных сетях системы TN-C запрещена. Если электроприемник требуется защитить, заземляющий РЕ-проводник следует подключить к PEN-проводнику перед УЗО. Тогда система TN-C преобразуется в систему TN-C-S.

В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам.

Дифференциальный автомат выбирается с мощностью на одну ступень выше, чем у подключенного с ним в одну линию автоматического выключателя. Последний рассчитан на работу с перегрузкой в течение нескольких секунд или минут. УЗО одинаковой с ним мощности на подобные нагрузки не рассчитано и может выйти из строя. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А.

При напряжении в квартире 220 В выбирается двухполюсный аппарат, если 380 В — четырехполюсный.

Важной характеристикой УЗО является ток утечки. От его величины зависит, применять аппарат как противопожарный или для защиты от поражения током.

Устройства имеют разные скорости срабатывания. Если нужен быстродействующий аппарат, выбирается селективный. Здесь есть 2 класса — S и G, где у последнего самая высокая скорость.

Четырехполюсный УЗО трехфазная сеть, нейтраль

Строение автомата может быть электромеханическим или электронным. Для первого не требуется дополнительное питание.

По маркировке можно различить тип тока утечки: АС — переменный, А — любой.

В отличие от однофазной сети, где имеется лишь фаза и ноль, трехфазная сеть характеризуется тремя фазными проводниками, обозначаемыми на схемах, как L1, L2 и L3. Напряжение между фазами составляет 380 вольт, а между фазой и нулем – 220 вольт. трехфазных электрических сетях нагрузка между фазами должна распределяться равномерно, так как перекос может привести к аварийной ситуации.

Количество проводников в сети может быть четыре или пять. Первый вариант используется при подключение УЗО без заземления, а во втором случае пятый проводник является заземляющим. В качестве примера можно рассмотреть четырехполюсное УЗО, подключаемое к трехфазной сети, где четвертым проводом является нейтраль.

Как правило, трехфазные 4-х полюсные УЗО предназначены для защиты от больших токов утечки и пожаров. Защита людей осуществляется с помощью дополнительных однофазных приборов, устанавливаемых на каждой отходящей линии и реагирующих на незначительные токи в пределах 10-30 мА. Все однофазные УЗО защищены автоматическими выключателями.

Таким образом, данная схема защищает не только трехфазную сеть. Она вполне может защитить три однофазные сети. В последнем варианте все нулевые провода соединяются с выходной нулевой клеммой УЗО на специальной шинке.

Подключение УЗО в трехфазной системе
Рис. 5: Подключение УЗО в трехфазной системе

Как видите, в данном случае подключение защитного устройства производится также после электрического счетчика и вводного пакетника. За ним уже подключаются индивидуальные автоматы, реагирующие на замыкание фаз, а при необходимости и более чувствительные УЗО для выстраивания селективного срабатывания на определенные группы потребителей.

Так как установка отдельного устройства для каждой фазы слишком затратное удовольствие, в трехфазных цепях применяются групповые УЗО, которые работают сразу со всеми элементами линии.

Подключение УЗО в трехфазной сети

С заземлением

Двухфазное питание относится к нестандартным присоединениям, где переоборудованный трансформатор старого образца на 127 В был переподключен в треугольник под современных потребителей на 220В, которые питаются от него линейным напряжением.

Подключение УЗО в двухфазной системе

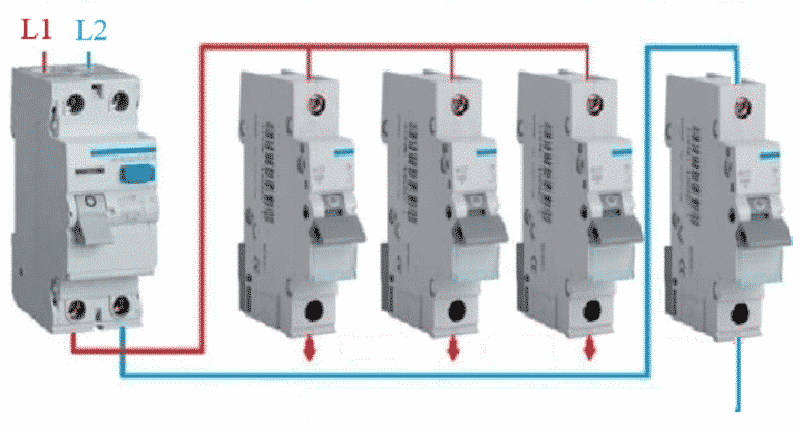

Рис. 4: Подключение УЗО в двухфазной системе

Чтобы подключить устройство защитного отключения в двухфазную цепь, необходимо обязательно отключить оба провода на вводе в щит, так как каждый из них находится под потенциалом. Затем каждая из фаз подключается к соответствующим фазным клеммам и нулевым клеммам с дальнейшим соблюдением их полярности. В отличии от однофазной системы, автоматы на выходе из УЗО должны устанавливаться для каждой линии или их можно заменить одним двухполюсным.

По своей сути любое УЗО является своеобразным индикатором, с помощью которого осуществляется контроль токов утечки. Такие приборы не способны защитить электрическую сеть, поэтому они устанавливаются совместно с автоматическими выключателями. Как правило, они подключаются последовательно, обеспечивая максимальную защиту в случае превышения нормального уровня потребления электроэнергии.

Надежность защиты людей, приборов, оборудования и проводки существенно повышается при использовании УЗО схемой подключения с заземлением. Конструкция самого заземления и его тип выбирается в индивидуальном порядке, исходя из конкретных условий эксплуатации. В большинстве квартир и частных домов электрическая проводка выполнена в однофазном варианте. Номинальное напряжение составляет 220 вольт. Подключить устройство защитного отключения в однофазную сеть довольно просто.

Существуют различные варианты соединений, выполняемые по одному и тому же принципу. При решении вопроса, как подключить УЗО с заземлением, широкое распространение получила схема, при которой прибор размещается на входе в жилье, непосредственно за электрическим счетчиком. Однако в случае срабатывания прибора, возникают сложности с определением конкретной причины.

Поэтому, при наличии большого количества бытовых приборов и оборудования, устройства защитного отключения устанавливаются на каждую группу потребителей. В случае критической ситуации происходит срабатывание только одного прибора, отключающего одну из линий. Провод заземления в схеме подключается, минуя УЗО, напрямую к потребителям. Таким образом, УЗО и заземление существенно повышают электробезопасность. Сама схема подключения наносится на корпус прибора.

Устройство защитного отключения можно подключить в электрическую сеть, даже если заземление полностью отсутствует. Довольно часто такая ситуация встречается в зданиях старой постройки, где однофазные линии проложены силовыми кабелями, имеющими только одну фазу и ноль. Третий провод под заземление не был предусмотрен изначально.

Для решения вопроса, как подключить УЗО без заземления, схема требует полной замены проводки и устройства заземляющего контура по периметру здания. Однако большинство людей не в состоянии выполнить такие объемы работ, в первую очередь из-за их высокой стоимости. Поэтому установка УЗО выполняется без защитного заземления. В приборе предусмотрены клеммы для подключения только фазного и нулевого проводов, отдельная точка для заземления отсутствует.

Таким образом, схема подключения УЗО без заземления предполагает отключение электроэнергии, поступающей в сеть, когда во входящем и выходящем токе изменяются потенциалы. Вместе с устройством защитного отключения рекомендуется установка автоматического выключателя. Таким образом, гарантируется защита от короткого замыкания в случае повреждения кабеля.

Согласно ПУЭ, схема подключение УЗО без заземления запрещает применение устройств, реагирующих на дифференциальный ток в четырехпроводных трехфазных цепях, когда объединяется заземление и рабочий ноль. При подключении защитного устройства сразу ко всей электрической сети, ее схема значительно упрощается.

Подключение УЗО в частном доме без заземления выполняется в виде последовательной схемы. В случае каких-либо изменений, предусматривающих добавление новых потребителей, последовательность подключения каждого элемента должна сохраняться. Как правило, они просто подключаются на определенном участке цепи.

Однофазная электрическая сеть, при отсутствии заземляющего провода, предусматривает размещение УЗО перед счетчиком электроэнергии и до распределительного щита. Далее подключаются автоматы совместно с выравнивателем напряжения. Подобная схема позволяет контролировать состояние проводки во всем доме, а не только ее отдельных линий.

В некоторых случаях установка УЗО на даче без заземления в однофазной сети предусматривает установку отдельных автоматов на линии с оборудованием повышенной мощности. Это дает возможность не отключать напряжение во всем доме при высоком напряжении.

Электропитание в наши квартиры и дома поступает из однофазной сети или трёхфазной.

Однофазное электрическое питание представляет собой одну фазу и ноль. Для питания бытовой техники и осветительных приборов нужно фазное напряжение, которое получается на выходе после понижающего трансформатора. Такое однофазное питание предполагает запитку от одной фазы линии.

По фазному проводнику движется электрический ток, а по нулевому он возвращается в землю. Чаще всего такой тип электропроводки применим в квартире, и имеет он две разновидности:

  • Однофазная сеть двухпроводного исполнения (без земли). Такой тип электросети чаще всего можно встретить в домах старой постройки, в ней не предусмотрено заземление электрических приборов. Цепь включает в себя только нулевой провод, имеющий буквенную маркировку N, и один фазный проводник, он соответственно обозначается буквой L.
  • Однофазная сеть трёхпроводного исполнения. В ней помимо нулевого и фазного имеется ещё защитный заземляющий проводник, обозначаемый РЕ. Корпуса электрических приборов нужно подсоединять к заземляющим проводникам, это обеспечит защиту самой техники от перегорания, а человека от действия электрического тока.

Подключение к трехфазной сети без нейтрали

В доме зачастую присутствует техника, которой нужно трёхфазное напряжение (насосы, двигатели, если есть станки в сарае или гараже). В данном случае сеть будет состоять из нулевого и трёх фазных проводов (L1, L2, L3).

Аналогично трёхфазная сеть бывает четырёхпроводного исполнения и пятипроводного (когда присутствует ещё защитный заземляющий проводник).

С разновидностями сетей определились, а теперь будем непосредственно переходить к вопросу, возможно ли подключение УЗО без заземления и как правильно устанавливать это устройство?

Из всего вышесказанного можно сделать вывод, что установку УЗО можно производить даже в двухпроводной электрической цепи, в которой не предусмотрено штатное заземление. Этот вывод подтверждается и конструкцией данного защитного аппарата, в котором есть фазные и нулевые клеммы, однако при этом отсутствует клемма для подключения заземляющего проводника. Это важно, ведь заземляющий проводник используется только в новых постройках.

Структурная схема электрической проводки в помещении — Фото 2

https://www.youtube.com/watch?v=

В домах, построенных при Советском Союзе, применяется двухпроводная система, без заземляющего проводника. Особенно в этом случае необходима установка УЗО в квартире. Разница между срабатыванием УЗО в сети с заземляющим проводником и УЗО без заземления лишь в моменте срабатывания.

В цепи с заземлением аппарат сработает сразу же в момент появления тока утечки, а схема подключения УЗО без заземления обеспечит срабатывание защиты только в момент прикосновения к корпусу электроприбора, аварийно находящегося под напряжением. Однако и в том и в другом случае УЗО обеспечивает надежную защиту от поражения током за счет мгновенного срабатывания.

Трехфазное УЗО на схеме

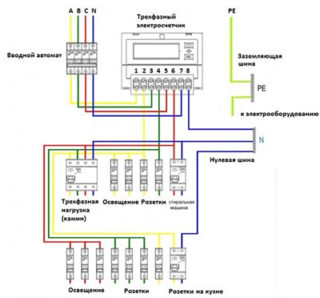

Схема подключения УЗО в сети 380 В

Трехфазное четырехполюсное УЗО подключается с соблюдением тех же общих правил, что и однофазное. В данном примере использованы устройства марки Legrand. Клеммы нуля у них находятся справа.

Для питания трехфазной плиты установлено отдельное четырехполюсное УЗО с током утечки 30мА. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов. Ноль кабеля освещения подключается к выходу противопожарного прибора защиты.

Подключение электродвигателя

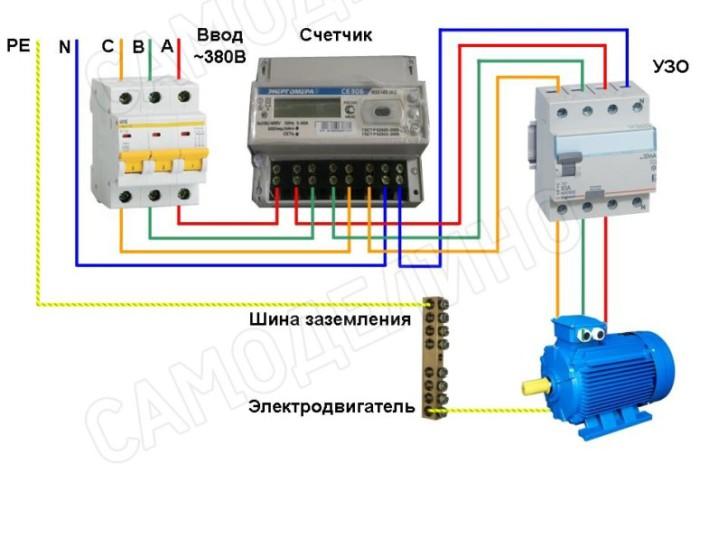

Подключение трехфазной нагрузки без провода нуля

Вышеприведенная иллюстрация демонстрирует подключение трехфазного УЗО в случае применения асинхронного двигателя в сети 380 В. В данном варианте отсутствует нулевой провод соединяющий устройство защиты и нагрузку. Корпус электродвигателя необходимо подсоединить к шине заземления.

ТОП-4 производителей УЗО

Схема подключения УЗО в трехфазной сети с заземлением – 3 основных правила
Рис. 3. Основные характеристики УЗО

Для покупки качественного устройства предлагается ознакомиться с рейтингом лучших производителей:

  • ABB. Швейцарский производитель электроприборов, устройства которого отличатся высоким качеством и длительным сроком службы;
  • Legrand. Французский производитель, выпускающий исключительно УЗО и дифавтоматы;
  • Schneider Electric. Еще одна компания из Франции по выпуску электрооборудования. В отличие от предыдущей, давно пришла на отечественный рынок и известна;
  • General Electric. Американская компания, известная многолетней историей на мировом рынке электротоваров. В России приборы производителя сложно найти в избытке из-за малых поставок. Это связано с разными характеристиками используемой странами сети электропитания.
Модель ABB FH204 Legrand DX3 Schneider Electric EASY9 General Electric RCBO
Цена, руб. 2600 4900 2650 6100

Стоит помнить, безопасность эксплуатации трехфазной сети зависит от надежности приборов – это второе правило.

Практические схемы монтажа в однофазной сети с заземлением

Рассмотрим этот вопрос на простом примере. Предположим, в ванной комнате стоит стиральная машина. Электрическая квартирная проводка выполнена только нулевым и фазным проводами, защитного заземления нет, и УЗО не смонтировано.

Представляем ситуацию дальше. Внутри машинки повредился изоляционный слой, в результате чего фаза стала соприкасаться с металлическим корпусом. Появился какой-то потенциал, то есть корпус стиральной машинки теперь под напряжением. Если к ней подойдёт человек и прикоснётся, то будет играть роль проводника, по которому потечёт электрический ток.

Для стиральной машины

Здесь есть два варианта – либо человек теряет сознание и подает, либо кто-то посторонний оказывает ему помощь путём отключения вводного автомата на помещение.

Читать далее:  Подключение люстры к двойному выключателю схемы правила монтажа

Если бы в рассмотренном примере в распределительном щитке стояло УЗО, оно отреагировало бы на появление тока утечки, отключилось и обезопасило человеческую жизнь. Именно по этой причине в квартире, оснащённой большим количеством мощной бытовой техники, просто необходима установка УЗО.

Подготовка к подключению

Перед монтажом требуется решить два важных вопроса, решение которых обеспечит практическую эксплуатацию УЗО без ложных отключений.

Предусматривает защитное отключение для ряда приборов или всего участка в помещении. От выбранной схемы зависит распространенность защитного устройства на приборы:

  • Полное отключение всего помещения от электрической цепи. В этом случае один прибор обеспечивает максимальную защиту от поражения током, обесточивая всех выходные устройства.
  • Частичное отключение. Только некоторые приборы будут отключаться при выборе такой схемы соединения, что создаст определенные удобства для жильцов, т.к. не все помещение обесточивается;

Первый вариант схемы используется во всех многоквартирных домах. Монтаж происходит рядом со счетчиком электроэнергии или в помещении на начальном отрезке электропроводки. При срабатывании ОЗУ весть дом обесточивается.

Второй вариант предусматривает включение на отрезке перед приборами конкретной комнаты. В этом случае все приборы имеют последовательную схему подключения в разводке. При размыкании электрической цепи прекратится работа приборов в одной комнате, другие же продолжат штатную работу;

Третий вариант аналогичен предыдущему и при реализации схемы предусматривает частичное отключение. В этом случае точкой монтажа будет служить начальный отрезок последовательного подключения в комбинированной разводке.

И последний вариант схемы – подсоединение ОЗУ перед выходным устройством. Метод удобен, когда используется всего 1 розетка для подключения промышленного оборудования. Лучше выбрать портативное УЗО, всегда будет обеспечен доступ.

Для устаревших российских сетей характерна система tn-c, не предусматривающая нулевой защитный проводник для подключения заземляющего компонента. В этом случае потребуется заземление самого дома или оборудование для обеспечения безопасного отвода токов. Регламент ПЭУ уточняет, что отсутствие заземления единственная причина, когда нельзя ставить 4х полюсное УЗО. На рисунках ниже показаны схемы заземления.

Также заземляющая жила – это отдельный компонент электрической цепи типа tn-s и ее прямое подключение к УЗО не предусмотрено. На это указывает отсутствие дополнительной клеммы для подключения.

Еще важно знать 3 нюанса об особенностях подключения

  • Заземляющая жила никогда не подключается к УЗО, а только к выходному кабелю;
  • Четырехполюсный прибор нельзя использовать для подключения в однофазной сети;
  • Подключение к трехфазной сети БЗ (без заземления) запрещено;

Подключение УЗО без заземления в квартире

В момент прикосновения человека к корпусу прибора, токовая утечка будет уходить на землю через его тело. Когда величина этого тока сравняется с порогом срабатывания УЗО, произойдёт отключение, и из питающей сети напряжение не будет подаваться на повреждённый электроприбор.

Сколько по времени будет находиться человек под действием токовой утечки, зависит от уставки срабатывания УЗО.

Хоть оно и отключится быстро, этого времени может быть вполне достаточно, чтобы получить серьёзную электротравму.

А вот если бы корпус был подсоединён к защитному заземлению, УЗО отреагировало и отключилось бы сразу, как только произошёл изоляционный пробой.

Как видите, схема подключения УЗО без заземления реально применима, однако не даёт 100 % гарантии безопасности. Но так как в старых домах в основном выполнена двухпроводная электрическая сеть, а переделать её на трёхпроводную не так-то просто, единственным выходом защиты оборудования и человека является монтаж УЗО.

Существует предубеждение, что для правильной работы УЗО необходима трехпроводная электрическая сеть, т.е. фаза, ноль и заземление. Заметим, однако, что роль УЗО – произвести отключение электрооборудования в случае возникновения тока утечки на корпус, а, следовательно, предотвратить поражение человека электрическим током.

Схема подключения УЗО. Однофазная сеть — Фото 1

Цель заземления такая же: в случае появления электрического тока на нетоковедущих заземленных частях оборудования создать режим короткого замыкания, от которого сработает максимальная токовая защита автоматического выключателя, и оборудование будет обесточено. Получается, что одной и той же цели можно достичь, применяя два различных способа:

  • Подключение УЗО без заземления, схема которого будет обсуждаться далее, или
  • Монтажом защитного заземления.

Эти два метода защиты могут дополнять друг друга, однако могут применяться и по отдельности. Как выполняется подключение УЗО в однофазной цепи? Об этом речь пойдет далее.

Важный совет: не рекомендуется использовать УЗО с электронным управлением, поскольку при нарушении питания электронной схемы, аппарат перестает исполнять свою функцию.

Перейдем к самому важному вопросу нашей статьи: какова схема подключения УЗО без заземления?

Совет: необходимо использовать УЗО только в паре с автоматическими выключателями. Делать это необходимо потому, что УЗО обеспечивает защиту электрической цепи только при возникновении токов утечки. Данный аппарат абсолютно не рассчитан на защиту от токов КЗ и перегрузки. Следовательно, УЗО защищает от поражения током, а автоматический выключатель – от сверхтоков, способных привести к пожару, порче проводки и электрооборудования. Исключение составляют только автоматы дифференциальной защиты, которые в своей конструкции объединяют и УЗО и автоматический выключатель.

Что касается самого подключения УЗО, то его можно произвести двумя способами.

Первая схема подключения однофазного УЗО – установить единственный аппарат защиты большой мощности на все электрооборудование дома или квартиры. Данный способ имеет преимущество благодаря тому, что он наиболее простой. После аппарата учета электроэнергии фазный проводник идет на входящие клеммы УЗО, затем с выходящих клемм проводник идет на автоматические выключатели. От автоматов провод идет на питание электрооборудования: розеток и освещения.

Такая схема не занимает много места в распределительном щитке. Недостатком такого способа установки УЗО является то, что при срабатывании отключается все электрооборудование дома или квартиры. Также сложно быстро определить причину отключения.

Второй способ подключения УЗО без заземления – это установка отдельного аппарата на каждый опасный участок. В таком случае устройство защиты будет стоить дороже, и в распределительном щитке будет занимать больше места. С другой стороны, при отключении одного участка цепи, другие останутся подключенными к электричеству, и не придется столкнуться с ситуацией, когда весь дом будет обесточен.

Устройство защитного отключения (аббревиатура УЗО) защитит проживающих в квартире людей от поражения электричеством, а саму постройку предохранит от возгорания из-за утечки тока, способной разогреть материалы в месте пробоя до температуры плавления и горения изоляции.

Потраченное время и ресурсы окупятся спокойствием и уверенностью в своей электросети после установки УЗО в доме, в квартире. на даче. Но, существует мнение, что в старых сетях без заземления защита будет ложно срабатывать, или окажется неработоспособной. Приведённая ниже статья опровергает это утверждение, детально описывая все способы подключения.

October 10, 2016

УЗО — это средство, защищающее людей от поражения электротоком. Кроме того, оно предназначено для предохранения квартиры или дома от пожара, который может произойти при воспламенении электропроводки. Схема подключения УЗО без заземления должна быть грамотно составлена, иначе она принесет только вред.

Подключение в квартире

Обычно на входе устанавливается УЗО с большим номиналом (не менее 100 мА). Оно применяется преимущественно как противопожарное средство. После него должны быть установлены УЗО на отдельные линии с током отсечки не более 30 мА. Они обеспечивают защиту человека. При их срабатывании можно легко обнаружить, на каком участке произошла утечка тока. Остальные участки будут работать в обычном режиме. Несмотря на затратный способ подключения, все положительные факторы налицо.

Для простой проводки с небольшим количеством разветвлений можно устанавливать на входе УЗО на 30 мА, выполняющее функции защиты человека и как противопожарное.

Защитные устройства подключаются преимущественно в местах, представляющих наибольшую опасность. Их устанавливают для кухни, где больше всего электрических приборов, а также для ванной комнаты и других помещений с повышенной влажностью.

Важно! Схема подключения УЗО без заземления требует установки вместе с каждым аппаратом автоматического выключателя, поскольку аппараты не защищают от короткого замыкания и увеличения тока выше нормы. Выключатель приобретается отдельно, но можно купить дифференциальный автомат, совмещающий функции обоих приборов.

Не допускается подключение проводов не в те клеммы прибора. При ошибке он может выйти из строя.

Схема подключения однофазного УЗО без заземления допускает установку вместо него трехфазного прибора, но в этом случае используется только одна фаза.

Схема подключения УЗО без заземления в квартире или в доме предусматривает непрерывное измерение тока на входах и выходах защитных приборов. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи. Обычно на защищаемом объекте делается заземление. Но его может и не быть.

В старых домах советской постройки применяются УЗО в схемах, где отсутствует защитный проводник РЕ (заземление). От основной трехфазной домовой сети к квартирной проводке подключается фазный провод и нулевой, который совмещен с защитным проводником и обозначается PEN. В трехфазной квартирной сети имеются 3 фазы и PEN-проводник.

Система с объединением функций рабочего N и защитного PE проводников, называется TN-C. От городской воздушной линии в дом вводится кабель с 4 проводами (3 фазы и нейтраль). На каждую квартиру поступает однофазное питание с межэтажного щита. Нулевой провод совмещает функции защитного и рабочего проводника.

Схема подключения УЗО в однофазной сети без заземления отличается тем, что при пробое и попадании фазы на корпус защита не сработает. В связи с отсутствием заземления, ток отсечки протекать не будет, но на приборе появится потенциал, опасный для жизни.

При прикосновении к электропроводным частям корпуса электроприбора для прохождения тока создается электрическая цепь в землю через тело. При токе утечки ниже порогового значения прибор не сработает, ток будет безопасным для жизни. При превышении предела УЗО быстро отключит линию от прикосновения к корпусу. При наличии на нем заземления отключение цепи может произойти до прикосновения человека к корпусу, как только произойдет пробой изоляции.

Подключение УЗО в 3 этапа

Принцип монтажа прост и доступен для человека, не обладающего знанием электромонтажных работ. Производитель к прибору всегда прилагает инструкцию по эксплуатации – паспорт оборудования, в котором указана схема для подключения.

Ниже на рисунке приведена схема подключения – аналогичные обозначения нанесены возле клемм. Нулевую фазу можно определить методом проб, взяв два провода и, подсоединив их концы к патрону лампочки, а другие концы к двум проводам. Подключение к нулю не приведет к загоранию лампы, в остальных случаях она будет загораться.

Схема подключения УЗО к сети.
Рис. 5 Схема подключения УЗО к сети.

Когда ноль найден, выполняется его подключение к клеммам. Остальные три проводника рабочие фазы. Они могут подключаться к УЗО любым способом, это никак не повлияет на работу устройства.

Когда подключение завершено, осталось проверить работу схемы, запустив тестер, предусмотренный в приборе.

Выбор УЗО

Подсоединение нескольких розеток к одному УЗО возможно только параллельной схемой подключения. Для этого необходимо разделять каждую жилу на несколько более тонких проводников. В иных случаях прибор не будет полноценно работать и срабатывать при возникновении утечки – это третье правило.

Ответы на часто задаваемые вопросы

  • Где в доме устанавливать защитный прибор? Только в помещении, вдалеке от санузла и кухни.
  • Мне рекомендуют купить УЗО на радиорынке, там дешевле. Сколько они проработают? Покупка таких устройств небезопасна, т.к. сомнительные приборы не проходят сертификацию, и качество их работы никто не гарантирует.
  • Обычно подключают проводники к клеммам независимо от фазы, зачем ноль искать? Сложные устройства, тот же дифавтомат, включают дополнительные компоненты, для которых важно соблюдение фазности.
  • Можно ли подсоединять несколько розеток к одному УЗО? Да, только параллельным соединением.
  • А как повлияет на работу устройства несколько подключенных розеток? Никак. Время срабатывания одинаково.
  • Где в доме устанавливать защитный прибор? Только в помещении, вдалеке от санузла и кухни.
  • Мне рекомендуют купить УЗО на радиорынке, там дешевле. Сколько они проработают? Покупка таких устройств небезопасна, т.к. сомнительные приборы не проходят сертификацию, и качество их работы никто не гарантирует.
  • Обычно подключают проводники к клеммам независимо от фазы, зачем ноль искать? Сложные устройства, тот же дифавтомат, включают дополнительные компоненты, для которых важно соблюдение фазности.
  • Можно ли подсоединять несколько розеток к одному УЗО? Да, только параллельным соединением.
  • А как повлияет на работу устройства несколько подключенных розеток? Никак. Время срабатывания одинаково.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
