Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Воздуховод для кухонной вытяжки

  • Установка гофрированного воздуховода для вытяжки из алюминия – самый простой вариант. Такие каналы легко режутся ножницами по металлу, к патрубку вытяжки крепятся хомутами.
  • Пластиковые воздуховоды для кухонной вытяжки монтируются сложнее: от вас потребуется большая точность при измерении расстояний от вытяжки до приемной площадки. Пластиковый воздуховод включает в себя прямые участки и отводы, при помощи которых осуществляется необходимый поворот короба. Прямые элементы выпускаются длиной от 0,5 до 2 метров. Ваша задача – наметить трассу прокладки короба таким образом, чтобы изменений направления на ней было как можно меньше.

Оптимальный набор для монтажа воздуховода

  • Самый тяжелый вариант – монтаж стальных воздуховодов. К сожалению, бывают ситуации (например, вытяжка продается в комплекте с элементами трубы, выполненными из стали). По правилам отдельные части таких воздуховодов должны соединяться при помощи крепежных элементов. На практике же мастера обходятся герметиком: они монтируют куски трубы с нахлестом и слегка прихватывают герметизирующим составом. Прочность такой конструкции оставляет желать лучшего, но для эксплуатации на кухне этого бывает достаточно.

ВАЖНО! Каждое колено увеличивает сопротивление воздушного потока, уменьшая при этом производительность установки.

Жесткие короба приходится крепить к потолку или стенам.

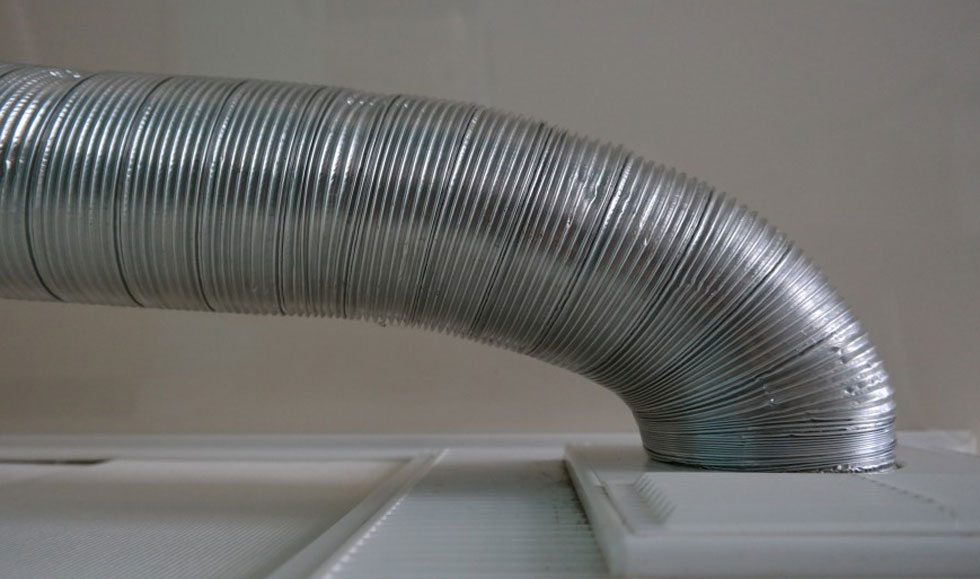

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

  • пленчатого типа;
  • в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

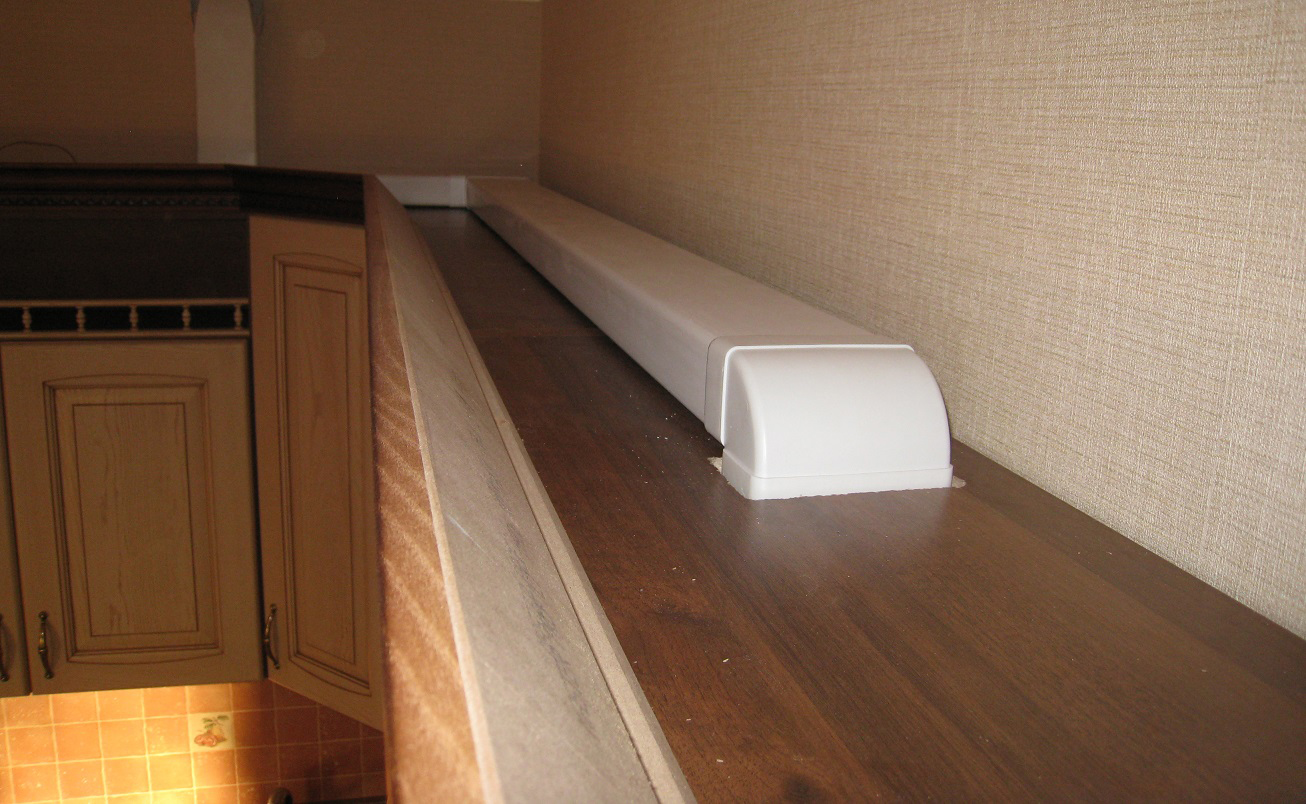

Монтаж обычно производится по верхнему краю кухонных шкафчиков, поверхности стены или потолка. В любом случае воздуховод прокладывается от корпуса вытяжки к общедомовому вентиляционному отверстию. В частном домовладении выходное отверстие заблаговременно вырезается во внешней стене или в потолочном перекрытии.

В быту наиболее часто используются два вида воздуховодов: мягкие наподобие алюминиевой гофры и жесткие из пластика.

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

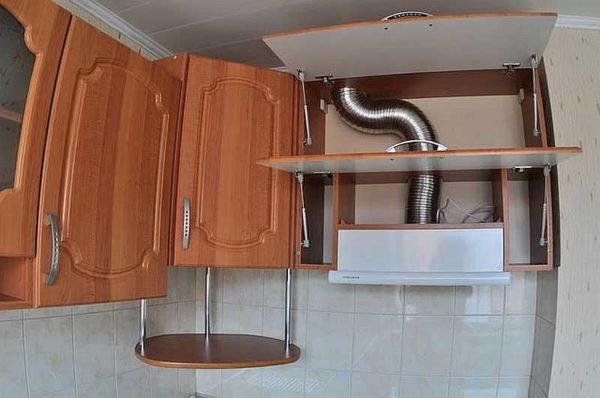

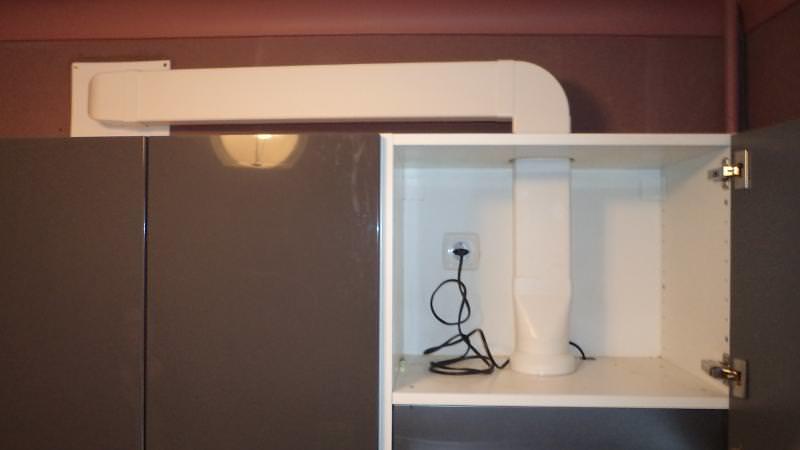

В основном воздуховод скрывают внутри кухонных шкафчиков

Пластиковый короб являются наиболее надежным вариантом в силу своей жесткости конструкции, он может быть круглого или прямоугольного сечения. Установка короба не представляет особых сложностей, детали из пластика можно пилить, склеивать, соединять с помощью крепежных элементов, при этом необходимо соблюдать несколько условий.

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Круглый воздуховод из ПВХ

  • Нельзя размещать вытяжку около противоположной от вентиляционного отверстия стены.
  • Перед монтажом воздуховода во избежание ошибок желательно заранее составить чертеж с указанием размеров и количества секций, переходных колен, крепежных элементов.
  • При прокладке траектории желательно выдержать длину не более 3 метров, от этого напрямую зависит эффективность работы вытяжки. Если обратиться к инженерным расчетам, то на каждом метре воздуховода теряется 10% КПД вытяжки.
  • Не меньшее значение имеет угол и число поворотов. Стандартный вид переходников жестких пластиковых воздуховодов имеет Г-образную форму с углом 90 градусов. При количестве углов больше 3-х также падает КПД вытяжки на 5-10% в каждом переходе.
  • Следует снять размеры вентиляционного отверстия в кухонном помещении и приобрести необходимый переходник с воздуховода на вентиляционную решетку. Если вытяжное отверстие в кухне не совпадает по форме с воздуховодом, также потребуется переходник с прямоугольного на круглое отверстие вентиляции или наоборот.
  • В большинстве кухонь имеется единственное вентиляционное отверстие, поэтому для обеспечения естественной вентиляции используется добавочная решетка под коробом воздуховода.
  • Соединение колен воздуховода должно быть максимальным герметичным, поэтому возможно использование акриловых или силиконовых компонентов. Перед монтажом лучше собрать всю конструкцию , а после проверки на работоспособность и правильность установки снова разобрать, и осуществить окончательную сборку с использованием герметика.
  • Важным условием при установке воздухопровода является выбор правильного сечения труб. Необходимо чтобы он был равен или больше выходного отверстия вытяжки и совпадал по размеру сечения с вентиляционным отверстием в кухне.При меньшем сечении труб воздуховодов система будет создавать дополнительное сопротивление воздушному потоку, что приведет к увеличению шума и повышенной нагрузке на электродвигатель вытяжки. Аналогично не имеет смысла делать слишком большое сечение воздуховода при выходном отверстии маленького диаметра.

Практически все рекомендации по монтажу жестких пластиковых воздухопроводов можно отнести и к гибким гофрированным воздуховодам. Правда в этом случае монтаж происходит намного проще — покупается труба необходимой длины с учетом дальнейшего растяжения и через переходники крепится к отверстию в вытяжке и к кухонной решетке.

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Алюминиевый воздуховод может немного проще установить

  • Установить воздуховод можно и самостоятельно, главное - иметь необходимый инструмент и следовать инструкции

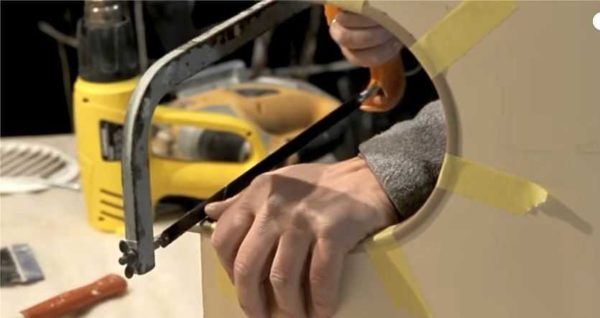

    Установить воздуховод можно и самостоятельно, главное — иметь необходимый инструмент и следовать инструкции

    линейка;

  • маркер или карандаш;
  • рулетка;
  • ножницы по металлу;
  • молоток;
  • строительный нож;
  • плоскогубцы;
  • наждачная бумага;
  • напильники;
  • болгарка;
  • шуруповёрт;
  • тиски;
  • электродрель;
  • пистолет для герметика из силикона;
  • пистолет для монтажной пены;
  • ножовка по металлу;
  • электрический лобзик.

Воздуховод обязан быть растянут максимально, когда происходит его монтаж. Чтобы разрезать пластик, сначала нужно замерить его длину и нанести маркером соответствующую отметку. После следует разрезать его ножом.

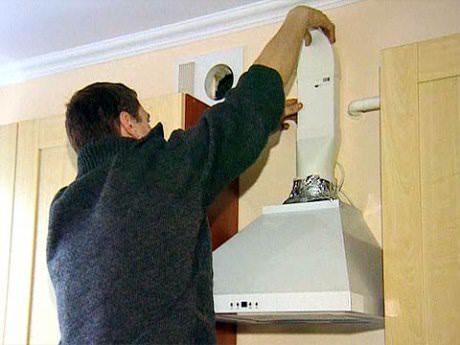

Прежде чем соединить воздуховод с вытяжкой, нужно произвести процесс герметизации. После чего хомутом требуется закрепить сам воздуховод.

После этих операций начинается запуск и тестирование вентиляционной системы. Если это делать не своими руками, а с помощью мастера, то за монтаж и подключение вы заплатите более 1000 рублей.

Существуют ли ошибки при монтаже пластиковых воздуховодов? Да, и основной является следующая: не учитывается поток воздуха по спирали. Эта ошибка может обернуться быстрым износом вентиляционного оборудования.

Чтобы избежать данной ошибки, достаточно посоветоваться с продавцом и взять пластиковый воздуховод чуть большего диаметра.

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

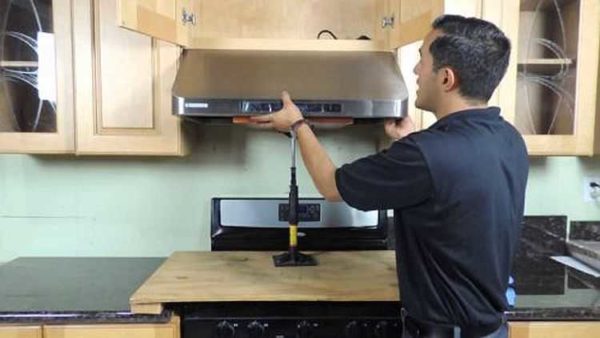

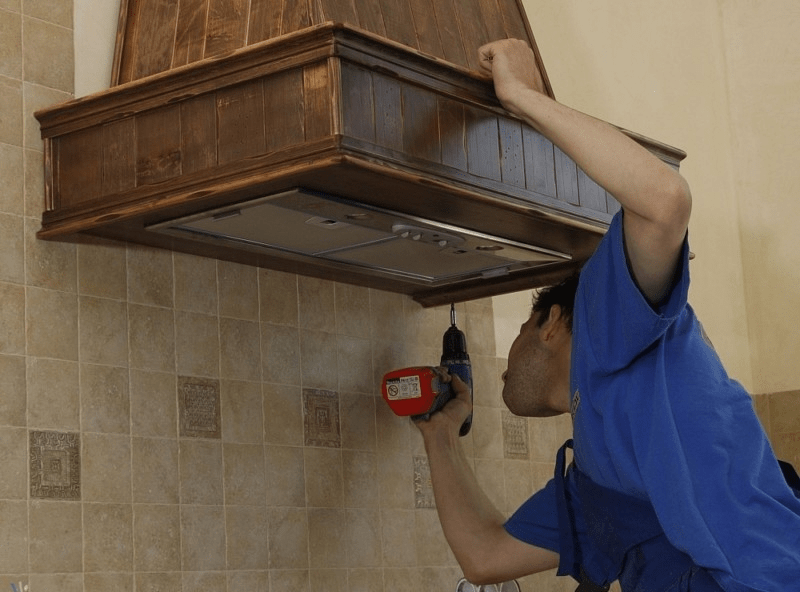

    Правильно повесить вытяжку на кухне своими руками несложно

    Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

  • Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
  • Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой).

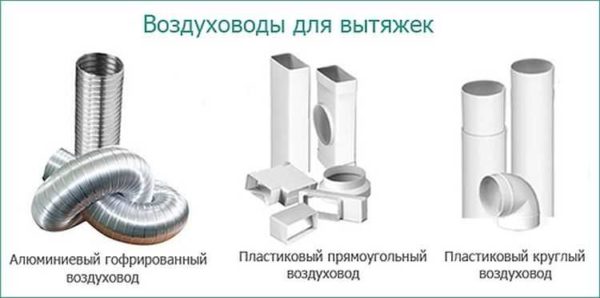

    Виды воздуховодов для кухонных вытяжек

    Виды воздуховодов для кухонных вытяжек

  • Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.

Чем отличается вытяжка от вентиляции

Санитарные нормы предусматривают обеспечение жилых помещений воздухообменом определенной кратности. Для обеспечения этого условия в многоэтажных домах предусмотрена вентиляционная система – сеть вентканалов, встроенных в стены здания, с выходом выброса на крышу. Вентканалы служат для выброса отработанного воздуха из помещения.

Приток свежей воздушной массы осуществляется естественным путем через неплотности дверных и оконных проемов. Но такая система не может локализовать запахи, гарь и прочие «прелести», возникающие, например, во время приготовления пищи. В результате не совсем приятные ароматы распространяются по всей квартире.

Вентиляционная система и вытяжка

Вентиляционная система и вытяжка

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от кухонной вытяжки можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Монтаж пластиковой системы включает ряд традиционных этапов, которые предстоит пройти как самостоятельному мастеру, решившему своими руками соорудить короб, так и нанятым рабочим.

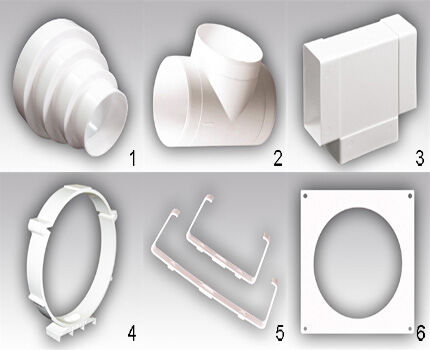

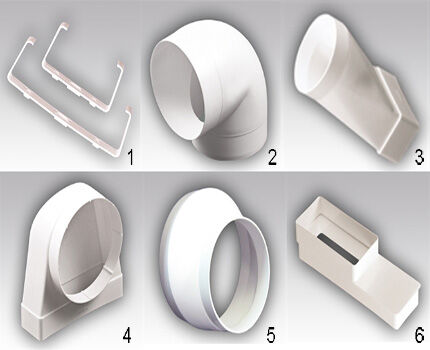

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба.

Для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

  1. Длина короба. По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
  2. Меньше элементов. Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
  3. Минимум поворотов. Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом.

В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью. Кроме того, он не будет создавать шум при вибрации короба.

Обход стояка отопления с помощью колен

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Необходимым элементом вентиляционной системы является обратный клапан, роль которого сложно переоценить.

Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода. Альтернативный вариант – использование решетки с обратным клапаном, препятствующим возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

Схема размещения обратных клапанов

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

  • разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
  • установить возле выхода тройник “вытяжка – решетка – обратный клапан”;
  • использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении.

Чтобы предотвратить такое развитие событий, решетку, ведущую на улицу или в шахту, часто снабжают специальной защитой, непреодолимой для животных.

Подробная информация о видах и выборе вентиляционных решеток изложена в этой статье.

Защита от проникновения животных в воздуховод

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка.

При любом варианте установка не представляет сложности и ее можно провести самостоятельно.

Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок.

Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

Разновидности воздуховодов из пластика

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба.

Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

Установка скрытого пластикового короба

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д.

В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод.

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Плотное соединение элементов пластикового короба

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

  1. Герметик. Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
  2. Скотч. Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии.

С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Все вытяжки по принципу действия можно разбить на два больших класса: проточные и рециркуляционные.

Рециркуляционные вытяжки оставляют старый воздух в кухне после его очистки фильтрами, проточные отводят загрязнённый воздух через воздуховоды за пространство кухни и имеют свои особенности:

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Качество очищенного воздуха зависит от правильно-установленного воздуховода

  • Производят полное удаление загрязнённого воздуха из помещения, при этом необходим внешний приток свежего чистого воздуха.Они особенно эффективны в кухнях с газовыми плитами, другой вид вытяжек не устраняет продукты горения и повышенную влажность воздуха.
  • Проточные вытяжки стандартной ширины в 60 см. более производительны, чем рециркуляционные, они имеют меньше фильтров, замедляющих скорость прохождения воздуха.
  • Они более просты в уходе, для их стабильной работы необходимо периодически (раз в полгода) извлекать и промывать металлические жировые фильтры.
  • При эксплуатации они обходятся дешевле рециркуляционных, последние нуждаются в периодической покупке сменных угольных фильтров.
  • Один из недостатков — сложный монтаж для подсоединения к домовой вентиляционной системе. Для этого необходимо приобрести воздуховодные трубы и провести их от вытяжки к отверстию вентиляционной шахты.
  • Также требуется обеспечить поступление свежего воздуха, в противном случае может появиться обратная тяга и поступление в кухню загрязнённого воздуха из домовой вентиляционной шахты. Во избежание этой ситуации вытяжки обычно оснащаются обратным клапаном.
  • Вытяжка на кухню с воздуховодом при установке портит ее эстетичный вид наружной системой труб. Поэтому грамотный подбор материалов при монтаже является одной из основных задач при установке вытяжки.
  • Вентиляционные каналы некоторых помещений не всегда соответствуют требованиям, необходимым для эффективной работы вытяжной системы.В старых советских домах они слишком узкие, могут быть забиты посторонними предметами или иметь меньшее сечение вследствие незаконных перепланировок жильцами по стояку.
  1. Системы прямоугольного сечения удобно прятать за кухонные шкафы. Кроме того, воздуховоды данной конфигурации выпускаются в виде отдельных секций, так что вы можете собрать из них воздуховод любой нужной вам длины.
  2. Гибкие воздуховоды для вытяжки можно размещать под любым углом, при необходимости растянуть или сжать (в пределах допустимого). Правда, следует иметь в виду, что недостаточно растянутый воздуховод имеет более высокое сопротивление воздушному потоку. Это негативно отражается на производительности вытяжной системы. Но, тем не менее, поле для маневра у пользователя имеется.
  3. Воздуховоды круглого сечения уместны на кухне с высоким потолком: они относятся к крупногабаритным изделиям.
  4. Разновидностью конструкций прямоугольного сечения являются плоские воздуховоды для вытяжки. Они занимают мало места и не бросаются в глаза. Производители предлагают три типоразмера плоских систем:
    • 110х55 мм (используются для вытяжек производительностью не более 300 м3/ч);
    • 120х60 мм (применяются для оборудования вытяжек, производительность которых не превышает 350 м3/ч);
    • 204х60 мм (пригодны для работы в паре с высокопроизводительными вытяжками – до 1000 м3/ч).
  5. Пластиковые воздуховоды для вытяжки наиболее популярны: они проще в обслуживании, да и шумят они поменьше. Их внутренняя поверхность лишена шероховатости, что весьма положительно сказывается на снижении сопротивления до минимума. Но у них есть один существенный недостаток: при сильном нагреве они могут стать источником вредных веществ, выделяющихся в кухонное пространство.

Характеристики труб из гофры

Пластмассовые трубы могут быть круглыми или прямоугольными в сечении. Прямоугольные воздуховоды лучше вписываются в кухонный интерьер. Нужно отметить, что лучшими, с точки зрения эффективности, являются круглые трубы. так как у них более низкое сопротивление воздуху. Но в любом случае лучше сразу вместе с трубами приобрести различные виды переходников.

Плюсы пластиковых труб в следующем:

  • значительно уменьшается шум от работы вентиляции;
  • в таком воздуховоде не накапливается жир, копоть и грязь, так как поверхность гладкая;
  • служат дольше 10 лет и при этом не требуется дополнительный уход. Такие трубы очень лёгкие, поэтому не создают дополнительной нагрузки на всю конструкцию вытяжной системы.

Такие трубы делают из тонкого алюминия. В данном случае, есть существенный минус – внешний вид воздушного тракта. Вряд ли найдётся много желающих видеть на своей кухне металлическую трубу. Поэтому использование этого материала, предполагает обязательную маскировку трубы. Но есть и очевидные преимущества:

  • лёгкость монтажных работ — гофрированная труба легко режется, может изгибаться под любым углом, легко крепится при помощи специальных хомутов;
  • отсутствие резонансного гула;
  • низкая стоимость, по сравнению с пластиковыми воздуховодами;
  • исключаются резкие изгибы трубы, что повышает эффективность вентиляционной системы.

Такие трубы выпускаются в виде небольших кусков, которые растягиваются на существенную длину.

Основной задачей вентиляционной системы является подача, транспортировка или удаление воздушной массы из помещения. Помимо прочего, за счет воздуховода можно избежать оседания жира, примесей, вывести запахи, наладить циркуляцию воздуха. В случае неэффективной работы вентиляции, пребывание в кухне может оказаться дискомфортным и даже вредным. Именно поэтому требуется верный выбор и установка данного оборудования.

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Самый доступный тип воздуховода — пластиковый

Изготавливаются из разнообразных синтетических материалов в зависимости от сферы использования, основой может служить полиэтилен, силикон, полипропилен, стеклопластик, металлопластик, ПВХ.

Последний вид труб является наиболее часто используемым при проведении воздуховодной магистрали в обычной кухне и имеет следующие особенности:

  • Небольшая цена.
  • Имеют наиболее эстетичный вид, сами трубы проще вписать в интерьер кухни, декорировать или покрасить без нанесения ощутимого вреда внешнему виду.
  • Не шумит при работе.
  • Материал прочен, очень длительное время не поддается износу, устойчив к воздействию агрессивных химических сред (кислота, щелочь), ультрафиолетовому излучению и температурным перепадам.
  • Гладкая поверхность не препятствует прохождению воздуха и уменьшает вероятность оседания на ней грязи и жира.
  • Материал не выделяет вредных веществ при воздействии неблагоприятных факторов окружающей среды, пластик не боится влаги и не ржавеет.
  • Легкость сборки, ПВХ легко склеивается и спаивается, его довольно просто разрезать обычной ножовкой, а специальные переходники значительно упрощают процесс монтажа.
Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

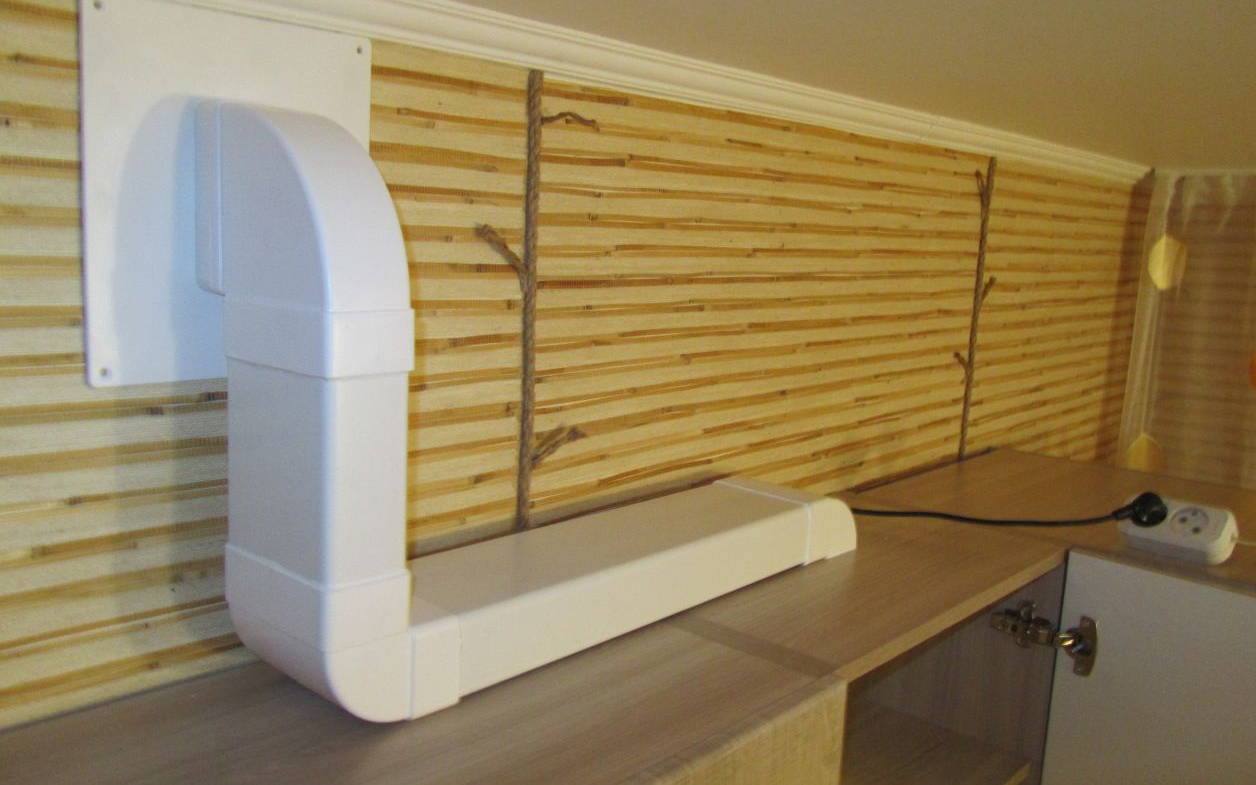

Пример установленного воздуховода из ПВХ

Также пластиковые тубы бывают прямоугольного и круглого сечения, в последнее время повышенным спросом пользуется пластиковая гофра.

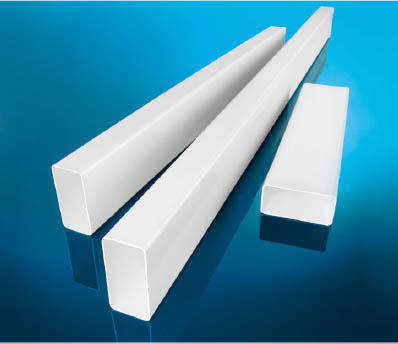

  • Прямоугольные воздуховодные трубы удобно размещать за кухонными шкафами, прокладывая траекторию от вытяжки к вентиляционному отверстию с помощью переходников различной конструкции.
  • Прямоугольные пластиковые воздуховоды для кухонной вытяжки имеют эстетичный внешний вид, но в отличие от труб с круглым сечением имеют меньшую производительность и повышенный шум, создавая на пути воздуха дополнительные препятствия в виде острых углов.
  • Круглые трубы выглядят менее эстетично и часто требуют дополнительных переходников при переходе с круглого на прямоугольное отверстие кухонной вытяжки.
  • Пластиковые гофрированные воздуховоды из полиолефина армируются стальной проволокой, что придает им прочность и жесткость при монтаже.

Для кухонных вытяжек существует множество пластиковых труб. Они подразделяются на:

  • полиуретановые;
  • пвх (поливинилхлоридные);
  • полипропиленовые;
Благодаря округлым сгибам пластиковый воздуховод отличается бесшумной работой

Благодаря округлым сгибам пластиковый воздуховод отличается бесшумной работой

Также они бывают следующих форм и размеров:

  • Кухонные. Такие конструкции идеально подходят для кухонных помещений по стилю и размерам;
  • Круглые. Эти воздуховоды применяют в вентиляционных системах для длинных трасс;
  • Прямоугольные. Используются в быту. Размеры такого воздуховода в основном бывают двух видов: 60*204 мм и 60*120 мм;
  • Гибкие. Данный вид воздуховодов бывает как прямоугольный, так и круглый. Прямоугольный применяется для монтажа вытяжки. В основном, он используется на различных предприятиях. Но прямоугольный воздуховод не сравнится в эффективности с круглым. Ведь поток воздуха, который через него проходит, сопротивления встречает гораздо меньше.

Помимо этих типов, воздуховоды бывают двух видов:

  • материал является экологически чистым, поэтому можно не беспокоиться, что в жилье или окружающую среду попадут какие-либо вредные вещества;
  • по своим свойствам пластиковые воздуховоды значительно превосходят металлические;
  • монтаж пластиковых труб осуществляется проще, чем металлических;
  • пластиковые воздуховоды не подвержены коррозии;
  • пластиковые воздуховоды стоят гораздо меньше, чем аналогичные металлические.

Минусы

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Что не может не радовать, пластиковый воздуховод практически не имеет минусов. Единственным недостатком можно назвать то, что такие воздуховоды имеют низкую огнестойкость.

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для пластиковых каналов.

При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали.

Для поворота на углы не кратные 45 градусам используют, так называемое, разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы из пластика набор 1

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники.

Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы.

В продаже наиболее распространены следующие варианты перехода:

  • от диаметра 100 мм к размеру 110х55 мм;
  • от диаметра 100 мм к размеру 120х60 мм;
  • от диаметра 125 мм к размеру 204х60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу.

Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы из пластика набор 2

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей.

Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции.

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки.

В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы из пластика набор 3

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Определяемся с размерами

Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.

Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.

Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.

Размеры сечения воздуховода должны соответствовать выходному отверстию вытяжного оборудования. Если диаметр трубы будет меньше сопрягаемого отверстия, система будет издавать излишние шумы, а мотор вытяжки будет работать в условиях повышенной нагрузки. Совокупность этих неприятностей создаст не комфортные условия для пользователя и приведет к быстрому выходу из строя дорогостоящей установки.

Стандартные размеры отверстий в вытяжных установках бытового назначения составляют:

  • 90х90 мм;
  • 126х126 мм;
  • диаметр 100 мм;
  • диаметр 120 – 125 мм.

ВАЖНО! Если вы выбираете воздуховод, конфигурация которого отличается от формы выходного отверстия, вам придется приобрести еще и переходники – элементы, предназначенные для перехода с квадрата на круг (или наоборот).

Размеры сечения воздуховода должны соответствовать выходному отверстию вытяжного оборудования. Если диаметр трубы будет меньше сопрягаемого отверстия, система будет издавать излишние шумы, а мотор вытяжки будет работать в условиях повышенной нагрузки. Совокупность этих неприятностей создаст не комфортные условия для пользователя и приведет к быстрому выходу из строя дорогостоящей установки.

Определение диаметра и конструкции воздуховода

Очень важно правильно определиться с диаметром и конструкцией труб. Для этого важно соблюдать следующие правила:

  • желательно, чтобы диаметр воздуховода был равен или был больше диаметра выхода с кухонной вытяжки и был равен диаметру выходного вентиляционного отверстия. Если труба будет иметь меньший размер сечения, то это ухудшит работоспособность вентиляции. так как будет создаваться дополнительное сопротивление движущемуся воздуху. При этом повысится шумовой фон, мотору вытяжки придётся работать в усиленном режиме. Всё это приведёт к быстрому выходу из строя оборудования. Нет смысла делать воздуховод большего диаметра, если в области вентиляционного отверстия происходит сужение тракта. Поэтому эффективнее всего, точно измерить все элементы и ещё до покупки кухонной вытяжки;
  • на протяжении всего воздуховода должно быть минимум изгибов. Если они имеются, то важно, чтобы угол не был больше 90 градусов. поскольку каждый такой угол снижает производительность приблизительно на десять процентов. Если в монтируемой системе есть изгибы более девяноста градусов, то это может привести к образованию обратной тяги. В этом случае обязательным является применение специальных клапанов;
  • длина воздуховода не должна превышать трёх метров. Каждый метр – это ещё 5-10 % эффективности системы вентиляции.

Таким образом, идеальным по производительности является использование для монтажа воздуховода кухонной вытяжки круглых пластиковых труб.

Помните, что установка вытяжки не заменяет вентиляционную систему. Они должны работать совместно. Именно по этой причине используют обратные клапаны, которые обеспечивают эффективную совместную работу систем вентиляции и вытяжки. Решётка такого клапана состоит из отверстия, к которому подсоединяется тракт и специальных прорезей.

Соединяем воздуховод с вентсистемой квартиры

Многие пользователи совершают грубейшую ошибку: они наглухо вмуровывают воздуховод в вентиляционное окошко. А ведь вентсистема дома служит для поддержания нормального воздухообмена в квартирах. Что получается в этом случае? Когда работает вытяжка, воздухообмен помещения поддерживается на должном уровне.

Но как только вы ее выключите, воздушный баланс нарушается. Чтобы избежать такого «перекоса» следует подсоединять воздуховод к системе общеобменной вентиляции через специальную вентиляционную решетку со встроенным обратным клапаном. В ней проделаны отверстия, которые при включении вытяжки закрываются, а при выключении – открываются. А обратный клапан нужен для исключения обратной тяги.

Виды обратных клапанов для правильной установки воздуховода

Виды обратных клапанов для правильной установки воздуховода

Как спрятать воздуховод на кухне

Для щепетильной хозяйки, этот вопрос не менее важен, чем эффективность вентиляции.

https://www.youtube.com/watch?v=

Существует несколько способов спрятать воздуховод:

  1. Самый простой способ – расположить трубы за навесными шкафчиками, внутри них или над ними. Этот способ не требует дополнительных затрат.
  2. При наличии потолка с двумя уровнями, воздуховод можно расположить между ними. Если на кухне навесной потолок, то воздухопровод можно разместить прямо над ним. В этом случае воздушный тракт будет абсолютно не заметен.
  3. Для маскировки труб можно использовать специальный прямоугольный короб. Если поэкспериментировать с цветом этого элемента интерьера, установить подвесные светильники, то ваша кухня преобразится. При этом сохраняется возможность быстрого доступа к трубам на тот случай, если потребуется ремонт.
  4. Ещё один вариант – просто покрасить трубы в тон, подходящий к общему дизайну помещения. Можно воспользоваться современными материалами и органично вписать воздухопровод в вашу кухню.

Лучше всего, покупать трубы, вытяжку и переходники одновременно, а лучше купить готовый комплект. Производители предлагают широкий выбор таких вариантов. Это позволит избежать трудностей с подбором цветового решения и сэкономит ваше время.

Вытяжка на кухне — полезный элемент

Установить на кухне вытяжку - мудрое решение

Сегодня сложно представить современную кухню, которая бы не имела банальные бытовые приборы, необходимые для приготовления пищи: холодильник, плиту, СВЧ-печь… Данный базовый набор должен быть у каждого. Аналогичным образом не должно остаться никаких сомнений по вытяжками, или, если быть точным, вытяжными зонтами. Благодаря данным незамысловатым конструкциям возможно избавление от излишней влаги или продуктов сгорания.

Какие элементы необходимы для монтажа вытяжки

Пережитком советской системы является оборудование квартиры единственным вентиляционным каналом. Справедливости ради необходимости заметить, что с работой вытяжки загрязненный воздух идеально выводится из кухни.

Аналогичная ситуация происходит и с нарушением естественной системы циркуляции воздуха в жилище, что незамедлительно приводит к его застою.

Особенности

Пластиковые воздуховоды значительно превосходят в техническом плане металлические аналоги, что сказывается на постепенном отказе от последних, причем целиком :

  1. Воздуховоды для кухонных вытяжек из пластика прекрасно поддаются обработке. При этом сохраняется гладкость поверхности изнутри. Воздуховоды из металла в аналогичной ситуации становятся шероховатыми, а это уже минус для дальнейшего их функционирования. С ростом статического сопротивления продвижение в металлической конструкции воздуха уменьшает количество масс на выходе.
  2. Учитывая, что это химсплавы, пластиковая разновидность воздуховодов имеет в составе антисептические компоненты, которые позволяют сократить запыленность поверхности. В результате, очистка упрощается. Чем не экономия на обслуживании?
  3. Пластик поддается шлифовке и нарезке (по сравнению с металлом). Следовательно, подогнать пластиковый вариант под необходимый формат гораздо легче, в то время как с металлическим повозиться уж точно придется.

Как правильно установить вытяжку

Воздуховоды из современного пластика не уступают по своим характеристикам металлическим

Пластиковые вентиляционные воздуховоды экологичны за счет чистых материалов, из которых они производятся. Это позволяет говорить об уверенности в их безопасности и надежности. Стало быть, пластик гигиеничнее металла, за счет антикоррозийной и антисептической поверхности.

Текущие технические особенности вполне можно назвать основными, так как они исходны с момента создания, и каким-либо образом это изменить не получится. Выбор будет зависеть уже исключительно от покупателя.

Плюсы и минусы

Нажмите чтобы увеличить

Пластиковые островные вытяжные конструкции достаточно удобны с точки зрения форматирования. Они продаются в круглой и прямоугольной форме. Дополнительно к ним докупаются Г-образные переходники. Завершить работу всей системы поможет герметик .

И так, преимуществами являются :

  • Шумоизоляция ;
  • Плотность крепления. дабы грязь не забивалась в зазоры;
  • Низкое сопротивление ;
  • Легковесность. что позволяет упростить их транспортировку.

Несмотря на это, не обошлось и без минусов. В данном случае, достаточно серьезным недостатком является низкий уровень огнестойкости. Это сказывается на выборе помещения для установки, так как придется в некоторых случаях осторожничать с правилами противопожарной безопасности.

Без воздуховода не обойдется островная кухня

Воздуховоды из пластика не переносят высокие температуры, посему их эксплуатация в помещениях, подверженных пожару, недопустима. Таким образом, пластиковый вариант не рекомендован для предприятий промышленного назначения, чтобы не идти на риск с дорогим оборудованием. а то и жизнями сотрудников, лучше, конечно, прибегнуть к металлическим воздуховодам.

Как правильно рассчитать размеры кухонных фасадов читайте здесь .

Однако для домашнего применения, скажем на кухне, пластиковый вариант явно более практичнен и ничем не уступает в надежности. Поэтому это достаточно разумное решение для вентиляции в доме.

Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.

  • Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
  • Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.
  • Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте.
  • Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка воздуховод доборный элемент = эффективная вентиляция на кухне.

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет. В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.

Пошаговая инструкция по установке пластикового канала для вытяжки– на видео ниже. Вопросы по выбору и монтажу задавайте в комментариях.

Маленькие хитрости: маскируем воздуховод

Какой бы вы не выбрали воздуховод, он не украсит интерьер вашей кухни: есть в этой детали что-то казенное. Поэтому смонтированную конструкцию лучше спрятать:

  • за подвесной потолок, если таковой имеется на кухне. Вертикальный участок воздуховода можно обшить тем же материалом, из которого выполнен потолок. Для этого надо просто соорудить вокруг трубы каркас из металлического профиля и прикрепить к нему листы обшивки при помощи саморезов (с декоративными головками). Сам каркас крепится к стене;
  • в декоративный короб. Выпускается множество модификаций таких коробов. Они различаются формой, материалом, цветом. Можно приобрести короб со встроенными в него точечными светильниками;
  • можно сразу купить встраиваемую вытяжку, тогда воздуховод будет размещен внутри шкафа или проложен по его «крыше»;
  • вы можете сами изготовить декоративный короб из гипсокартона любой конфигурации и вставить в него светильники. Таким образом вы сможете создать эксклюзивный элемент интерьера.

Правильное и не правильное расположение воздуховода

Вопрос маскировки можно решить проще: покрасить трубу в соответствии с интерьером кухни или оклеить его обоями.

  • за подвесной потолок, если таковой имеется на кухне. Вертикальный участок воздуховода можно обшить тем же материалом, из которого выполнен потолок. Для этого надо просто соорудить вокруг трубы каркас из металлического профиля и прикрепить к нему листы обшивки при помощи саморезов (с декоративными головками). Сам каркас крепится к стене;
  • в декоративный короб. Выпускается множество модификаций таких коробов . Они различаются формой, материалом, цветом. Можно приобрести короб со встроенными в него точечными светильниками;
  • можно сразу купить встраиваемую вытяжку, тогда воздуховод будет размещен внутри шкафа или проложен по его «крыше»;
  • вы можете сами изготовить декоративный короб из гипсокартона любой конфигурации и вставить в него светильники. Таким образом вы сможете создать эксклюзивный элемент интерьера.

Правильное и не правильное расположение воздуховода

Как обойтись без воздуховода

От воздуховода можно отказаться, установив на кухне вытяжку, работающую по принципу рециркуляции. Отработанный воздух в таком устройстве проходит через систему фильтров, очищается и возвращается в кухонное пространство.

В вытяжках без воздуховода установлены двухуровневая система фильтрации воздуха:

  • на первом фильтре воздушный поток освобождается от грубых частиц нагара, копоти и жира;
  • второй фильтр убирает из воздуха более мелкие фракции, которые являются виновниками неприятных запахов.

Вытяжка с несколькими режимами мощности

У вытяжки для кухни, работающей без воздуховода, есть ряд неоспоримых преимуществ:

  • она не мешает работе общеобменной вентиляции;
  • нет необходимости городить воздуховоды, которые никак не прибавляют эстетичности вашей кухне;
  • рекуперационная вытяжка легко монтируется: достаточно закрепить ее над варочной поверхностью и включить в розетку;
  • еще одно неожиданное преимущество – стоит такая вытяжка меньше, чем работающая на выброс загрязненного воздуха.

Вытяжка рециркуляционного типа

Но не все так безоблачно: у такой замечательной модели есть свои недостатки:

  • потребность в периодической замене угольного фильтра. Все знают, что именно расходные материалы в конечном итоге сводят на нет первоначальное ценовое преимущество любого изделия. Частота замены зависит от интенсивности использования вытяжки: чем чаще вы готовите еду, тем быстрее фильтр выработает свой ресурс. А если кто-то из домочадцев балуется с сигаретой на кухне, срок службы расходника существенно уменьшается. К тому же производитель устанавливает свои требования по периодичности замены фильтра – от 3 до 6 месяцев. То есть раньше вы его заменить можете, но позже – не желательно;
  • небольшой выбор в дизайнерском отношении. Кухонные вытяжки без воздуховодов отличаются простыми формами, без изысков.

По мнению специалистов проточные вытяжки являются наиболее эффективными, но только при одном условии: у вас в квартире организован хороший приток свежего воздуха. В старых домах с допотопными деревянными окнами об этом можно не задумываться. Наличие множества щелей в рамах этот приток обеспечивается естественным путем.

Если же у вас установлены пластиковые окна, вам придется позаботиться о приточной вентиляции. Иначе в процессе воздухообмена возникнет отрицательный баланс. Это недопустимо, так как такое положение дел плохо скажется на вашем здоровье. Подумайте, возможно, рециркуляционная вытяжка является для вашей кухни единственно приемлемым вариантом.

Поделиться записью

Вытяжка рециркуляционного типа

Как выбрать

При выборе воздуховода из пластика придется обратить внимание на пару мелочей. Сперва стоит позаботиться о информированности соответствующей для вашего помещения производительности и правильно выбрать кухонную вытяжку. Ее расчет производится по формуле: площадь кухни множится на 12. Результирующая цифра станет показателем необходимой производительности устройства.

Вытяжка для воздуховода

Если же площадь кухни большая, лучше остановиться на устройствах с возможностью подключения к системе вентиляции, так как вытяжка без воздуховода сюда не подойдет. Так как в данном случае последние обладают достаточным запасом мощности. Определенный круг сетует на дизайнерскую ограниченность. Если же внешность важный для покупателя критерий, то лучше обратиться к разнообразию вытяжных зонтов с подключением к воздуховоду.

При выборе устройства прибегайти к к жировому фильтру из 5 и более слоев алюминиевой сети.

Спрятать воздуховод можно за фальшпанелями

Как правило, говоря о дополнительных элементах, на ум сразу же приходят прямоугольные воздуховоды из пластика, выбор на который падает при необходимости экономии пространства. Данный агрегат достаточно шумен, поэтому может потребовать дополнительных элементов, позволяющих свести показатель на нет. Здесь можно отметить:

  • вентиляторы;
  • шумоизоляционные материалы;
  • приточно-вытяжные решетки.

Особенности проектирования и установки

Чем тщательнее вы подойдете к этому вопросу, тем надежнее будет конструкция

Вероятно, это первый вопрос, решаемый до начала установки. Здесь все банально – подключение кухонной вытяжки без особых требований. Единственно что требует учесть высоту верхних кухонных шкафов. Начинаем с подводки кабеля в 1,5 квадрата сечения, можно и 3-ой с заземлением или стандартный 2-ой. Персональная защита в виде УЗО или автовыключателя не потребуется.

Относительно подсоединения вытяжки к электросети аналогичным образом, сложностей не будет. Можно решить проблему 2-мя способами:

  • специальный разъем для присоединения кабелей;
  • изолировав и скрутив провода .

Последний потребует высокого качества проводки (дабы они не грелись), и хорошей пропайки.

Подключение

  • Подключение воздуховода.
  • Вешаем шкаф с гофрой на стену.
  • Закрепляем самодельный короб на шкаф.
  • Закрепляем вытяжку в шкаф.
  • Надежно закрепляем гофру на вытяжку и фиксируем хомутом.
  • При подключении вытяжки напрямую – потребуется подключение воздуховода к шахте.
  • В случае монтажа пвх воздуховодов ситуация процесс идентичен.

В процессе монтажа максимально снижайте количество изгибов трубы для большей тяги. Каждый повтор сокращает мощность примерно на 10%.

Воздуховод из пластика на кухне

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

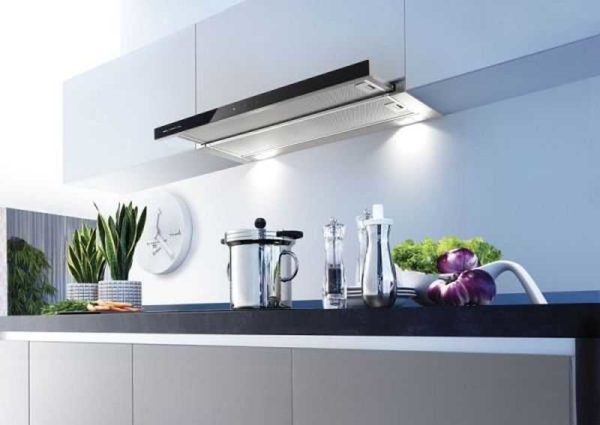

Пример установки встроенной вытяжки

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем.

Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Правила ухода за вытяжкой

  • Корпус вытяжки должен находиться на одной осевой линии с варочной поверхностью;
  • Длина и ширина диффузора вытяжной системы должны быть больше или равны габаритам электрической или газовой плиты;
  • Монтаж воздуховодов должен выполняться с минимальным количеством изгибов, колен, переходных и поворотных участков.

Если условия монтажа не позволяют установить вытяжную систему с воздушным диффузором требуемых размеров, то лучше отказаться от выбранного варианта в пользу большей модели. Иногда хозяева меняют плиту или варочную поверхность на более мощный и современный вариант, оставляя прежнюю, относительно слабую вытяжку.

Производительности электровентилятора старой вытяжной системы будет достаточно для нормальной работы, но потребуется монтаж по периметру дополнительного козырька, который увеличивал бы размеры и захват диффузора. Для наклонных и островных вариантов вытяжных систем придется выполнить монтаж нового зонтика.

Вентиляционный канал квадратного сечения

Более современные модели вытяжки для кухни изготавливают в виде прямоугольного бокса, размеры которого напрямую соотносятся с размерами газовой плиты.

Бокс оборудуется выдвижной кромкой воздухозаборника, позволяющей захватывать воздух по всей плоскости варочной поверхности. Монтаж боксовой вытяжки требует предварительной подготовки и полного переоборудования мебельного шкафчика, расположенного над плитой.

Одной из наиболее эффективных конструкций из всех существующих схем считается купольная или пирамидальная вытяжка. Воздухозаборник вытяжки представляет собой перевернутый купол или равнобокую пирамиду, на вершине которой крепится воздухоотводный канал или поворотное колено.

От формы купола и места расположения приемного отверстия воздуховода зависит, насколько эффективно и равномерно забирается горячий поток по всей кромке диффузора. При выполнении основных правил монтажа плиты воздух и пары поднимаются к воздухозаборнику вытяжки равномерным потоком.

В идеале купольный вариант вытяжки приходится делать в виде равносторонней пирамиды, а посадочное отверстие располагать строго по центру конструкции. Монтаж такой системы предполагает, что трубу нужно будет отодвигать от стены кухни, и тем самым усложнять крепление и вводить дополнительное переходное колено.

Прямоугольная разновидность пластикового вентканала

Монтаж купольной вытяжки выполняют как в виде самостоятельной надстройки, так и в виде встроенной в мебельный шкафчик пирамиды. В первом случае основание вытяжки крепится непосредственно к стене кухни с помощью опорной металлической рамки и консольного хомута или кронштейна.

Если над плитой и столешницей кухни уже установлены подвесные мебельные шкафчики, то монтаж купольной вытяжки можно существенно упростить, например, как на видео

Вытяжку можно оставить, как есть, только закрыть вытяжную трубу декоративной накладкой. Большинство хозяев предпочитают выполнять монтаж вытяжной системы с трубами и вентиляторами так, чтобы лицевую часть можно было закрыть декоративной панелью или коробком от снятого ранее мебельного шкафчика.

Чаще всего передняя кромка купольной вытяжки находится на уровне головы взрослого человека. Даже если правильно выполнить монтаж воздухозаборника, все равно выступающая часть создает определенные неудобства для работающего у плиты.

Поэтому разработчики и производители предложили новую схему вытяжной системы с наклонным расположением плоскости воздухоприемника. С основными условиями и требованиями, предъявляемыми к монтажу необычной вытяжки, можно ознакомиться на видео

Вытяжная система из круглых труб

Процесс монтажа разделен на несколько этапов:

  • Устанавливается несущий каркас короба и поворотного колена;
  • Выполняется монтаж переходной деки воздухоприемника;
  • Крепится дефлектор воздухозаборника и защитная панель;
  • Выполняется монтаж труб – воздуховодов.

К сведению! Верхняя кромка защитной панели должна находиться в одной вертикальной плоскости с передним рядом газовых конфорок или нагревателей электроплиты.

Воздух поднимается от рабочей поверхности плиты, соприкасается с наклонной плоскостью деки и засасывается вентилятором через щель между декой и защитной панелью. По отзывам пользователей, вытяжки наклонной схемы практически не шумят в работе, они легко обслуживаются, чистятся и промываются для удаления следов загрязнений.

Установка хлопушки

В просторечии хлопушкой называют обратный клапан, без которого не обходится практически ни одна система вентиляции, в которой существует риск опрокидывания потока. Обычно все вытяжки для кухни или даже ванной комнаты при монтаже или капитальном ремонте вентиляции обязательно дооборудуются хлопушками.

Конструкция обратного клапана представляет собой пластиковую кольцевую или прямоугольную рамку, внутри которой установлены один или два пластиковых лепестка. Под действием воздушного потока лепестки отклоняются и пропускают воздух в нужном направлении. Если воздух меняет направление, то лепестки хлопушки ложатся на рамку и запирают поток.

Монтаж хлопушки может выполняться непосредственно на корпусе вытяжки, обязательно после фильтра, перед фланцем присоединения вытяжной трубы. Некоторые производители рекомендуют выполнять монтаж в месте подключения воздуховода к центральной вытяжной трубе или к выводу на улицу. Например, такая схема монтажа обеспечивает надежную работу системы естественной вентиляции, если вытяжка подключена к общей вентиляционной трубе с санузлом и ванной комнатой.

Комбинация элементов с разным сечением

Для квартирной кухни чаще всего хлопушку ставят непосредственно на корпусе вытяжной системы. Перед монтажом клапанной коробки необходимо удостовериться в работоспособности лепестков и проверить положение стрелки на корпусе, обозначающей направление воздушного потока.

Система организации притока свежего воздуха крайне важна для исправной работы вытяжки кухни. Приточный клапан необходим для того, чтобы обеспечить полноценный приток свежего воздуха с улицы, а не из соседних жилых помещений, и тем более санузла или ванной комнаты.

По нормам и условиям СНиП 2.08.01-89 монтаж приточного клапана обязателен, если в помещении нет оконных фрамуг, форточек со щелевыми клапанными заборниками, или конструкция кухни не позволяет забирать воздух с улицы естественным притоком. После завершения монтажа вытяжки в помещении кухни, при включенном электровентиляторе, разрежение или падение давления в комнате не должно превышать 40 Па.

Обычный механический приточный клапан по устройству полностью совпадает с обратным горизонтальным клапанным механизмом, с той только разницей, что приток дооборудован сеткой и сборником конденсата. Чаще всего в качестве приточного клапана устанавливают вентилятор с клапанной решеткой.

Для монтажа приточника в стене кухни рядом с окном кольцевым алмазным сверлом пробивается отверстие диаметром, равным сечению клапана. Канал под монтаж клапанной трубы сверлят с уклоном в 4-5о для обеспечения стекания конденсата за пределы помещения кухни.

https://www.youtube.com/watch?v=NBTsJcOpEWU

Процесс монтажа или встраивания вытяжки, после того как на кухне был собран и навешен верхний ряд мебельных шкафов, всегда связан с риском не угадать с габаритами корпуса и размерами шкафчика. Если мебель заказывали без учета размеров и характеристик будущей вытяжки, перед тем как приступить к монтажу, выбранный шкаф снимают, удаляют тыльную стенку и днище, после чего выполняют обмер габаритов. Разница между шириной корпуса и расстоянием между стенками должна быть не более 3 мм.

Далее в верхней стенке шкафчика размечают отверстие под вытяжную трубу, контур вырезают электролобзиком или кольцевым сверлом.

Таким же способом из куска фанеры или ДСП вырезают внутреннюю переборку.

Шкафчик переворачивают кверху дном, вставляют корпус вытяжки и размечают линию, по которой необходимо выполнить монтаж внутренней полки.

Следующим этапом на шкафчик навешивают и регулируют дверь так, чтобы створка не мешала открываться нижнему лотку вытяжной системы. Остается выполнить монтаж хлопушки и вытяжной трубы, после чего шкаф с встроенной вытяжкой отправляется на прежнее место на стену кухни.

Значительно проще и удобнее выполнить монтаж вытяжки еще на этапе сборки мебели и установки ее на кухне. Всегда есть возможность подогнать габариты навесного шкафа к размерам корпуса встраиваемой вытяжной системы.

В первую очередь по размерам корпуса вытяжки собираем обычный прямоугольный шкаф с одной внутренней полкой.

Полочку опускаем на выходное отверстие на корпусе и переносим разметку для сверловки отверстия под вывод трубы. Пластиковый переходник обрезаем по диаметру будущего вытяжного воздуховода.

С тыльной стороны корпуса вырезаем паз под прокладку электрической проводки.

Собираем мебельный шкафчик, далее идет монтаж корпуса вытяжки, его крепят обычными саморезами к плите ДСП. В верхней стенке вырезается отверстие под выход трубы.

После навешивания шкафа на стену кухни подходит черед монтажа воздуховода. Его можно собрать по-разному, но чаще всего используют плоские короба, которые легко спрятать на «крыше» мебельного ряда.

Комбинированный канал из круглых и прямоугольных участков

Приходится искать более рациональные способы разводки и монтажа воздуховодов. Один из таких способов приведен на схеме.

В данной конструкции воздуховод вытяжки на кухне объединен с помощью тройника и двух клапанов с вентиляцией ванной и санузла. Каждое помещение имеет свой вентилятор и хлопушку, что позволяет эффективно удалять загрязненный воздух через вывод в стене кухни, без риска перетока запахов из одной комнаты в другую.

Наиболее нагруженным элементом любой вытяжки, работающей в горячей атмосфере кухни, считается предфильтровальная сетка и осадительный фильтр. Они отвечают за сбор большей части масляных паров и жировых испарений. Сетку и фильтр необходимо регулярно промывать от скопившейся грязи из жира и пыли, в летний период один раз в две недели, зимой ежемесячно. Снятие и обратный монтаж обеих деталей выполняется без использования инструментов.

Второй элемент, требующий пристального внимания, — это обратный клапан, как только на кухне в ветреную погоду клапан перестает хлопать, необходимо снять фильтры и удалить собравшуюся грязь, в противном случае все, что попадает в центральную вентиляцию, попадет и в кухню.

Основным преимуществом пластиковых воздуховодов является именно проста: легкость монтажа, неприхотливость ухода. доступность сервисной поддержки.

Заключение

Монтаж кухонной вытяжки не требует специальных знаний и навыков, единственным устройством, установку которого следует доверить специалистам, являются современные вытяжные системы, объединенные с системой кондиционирования и поддержания микроклимата в помещении кухни. Такие вытяжки позволяют экономить энергию и тепло в кухне, но стоимость их слишком высока, чтобы говорить о массовом использовании среднестатистическими владельцами частных домостроений.

Монтаж воздуховода для вытяжки не является сверхсложной задачей, он не требует наличия специального инструмента, профессиональных навыков и вполне по силам каждому домовладельцу. Для этого необходимо соблюсти всего лишь несколько простых условий.

Крепление пластиковых составляющих короба

Сегодня применение пластиковых воздуховодов очень возросло. Объяснить это можно тем, что по своим техническим характеристикам эти изделия отличаются высокой прочностью и долгим сроком службы. К тому же, они не подвержены коррозии, поэтому им не страшны какие-либо маленькие царапины.

Из этой статьи вы узнали о том, какие бывают воздуховоды и как их правильно монтировать и использовать. Помните, что к их выбору нужно отнестись с особой тщательностью, ведь правильно подобранный воздуховод обеспечит практически полное отсутствие любых проблем, связанных с ним.

Читать далее:  Вентиляция в погребе схемы правильного обустройства вентиляционной системы в подсобных помещениях
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
