Как собрать дистанционное управление освещением своими руками

Достоинства дистанционного управления светом

Применение аппаратуры для дистанционного управления электроприборами обладает такими преимуществами:

• уменьшение расхода электричества;
• процесс управления освещением становится наиболее комфортным;
• из-за эффекта присутствия уменьшается риск взлома помещения.

К основным недостаткам применения датчиков движения можно отнести большую возможность ложного срабатывания, плохую работу при сильном дожде или снеге, отсутствие срабатывания устройства в таком случае, когда верхняя одежда человека плохо пропускает этот вид излучения, выключение освещения через 20 секунд после прекращения движения объекта.

К основным достоинствам датчиков движения можно отнести контроль потребления электроэнергии, уменьшение затрат средств, безопасность для человека и комфортность в применении.

Подключить инфракрасный датчик движения довольно просто. Необходимо приобрести провод, состоящий из трех изолированных жил. С его помощью датчик движения подключается к электрической сети и к любому светильнику. Фазная жила сети подключается к фазному выводу устройства. Нулевые провода электрической сети, датчика движения и светильника необходимо соединить вместе. Фазный провод электроприбора подключается с третьей жилой датчика движения. Вот это и есть вся схема подключения датчика.

При покупке инфракрасных датчиков движения необходимо уделить особое внимание таким его характеристикам:

1. Место использования. Датчики движения производят с различными степенями защиты от влаги. А также они бывают навесными или выстаиваемыми. Для квартиры или дачи наиболее подойдет встраиваемый датчик движения, а степень защищенности от влаги и пыли не играет важной роли. При использовании оборудования в подъезде или на улице стоит покупать датчик с хорошей защитой от влажности и пыли, который монтируется на кронштейне.
2. Дальность действия инфракрасного датчика. Такие устройства способны улавливать смену температуры фона на расстоянии до 25 метров. При установке уличный датчик обязан иметь большой радиус действия, а в квартире этой характеристикой можно пренебречь.
3. Максимальная мощность нагрузки. Прежде всего, необходимо заранее определиться с максимальной мощностью подключаемого светильника, а потом уже покупать датчик по этому параметру с небольшим запасом.

ВОЗМОЖНОСТИ «УМНОГО СВЕТА»

Во-первых, включение и выключение света в зависимости от уровня освещённости в доме и на улице с помощью датчика освещённости) и от наличия людей в помещении (срабатывает датчик присутствия).

Во-вторых, выбор одного из нескольких вариантов освещения в соответствии с заданным сценарием. Например, в ночное время верхний свет отключается, включается подсветка, ночник и т. д. Другой вариант — при функционировании домашнего кинотеатра яркость всех включённых ламп плавно уменьшается вплоть до полного отключения.

Визитной карточкой «умного дома» служит система управления освещением, которая благодаря современным технологиям может быть полностью автоматизирована. Только представьте, как удобно и, разумеется, эффектно, когда свет включается сам!

Типы дистанционного включения света

Некоторые задаются вопросом, а как поведет себя такой дистанционный выключатель при аварийном отключении электроэнергии и подаче напряжения заново, через какое-то время?

Многие люстры с блоками дистанционного управления к сожалению грешат такой проблемой.

При исчезновении напряжения в сети и его подачи заново, происходит автоматическое переключение режимов, и светильник, который был до этого отключен, может самопроизвольно включиться.

А представьте, что вы в длительном отпуске, и счетчик будет наматывать все эти киловатты. Или произойдет подобное среди ночи и люстра вдруг включится у вас в спальне, заставляя проснуться.

К счастью данный дистанционный выключатель избавлен от такого дефекта. И в любом положении, после внезапного исчезновения напряжения и его подачи заново, лампочки освещения останутся в выключенном состоянии. Даже если до этого были включены.

и многое другое, но его достоинства избавляющие от кучи строительных работ и затрат, все перекрывают.

Специалисты делят ДУ света на проводное, автоматизированное и ручное, с дополнительной возможностью изменения силы света при помощи оборудования, которое работает на базе приема и излучения различных видов волн. Далее, будет описан процесс управления освещением с применением разного вида излучений, а также запрограммированных звуковых и голосовых команд.

Как обустроить систему автоматического включениявыключения света?

В-третьих, настройка уровня освещённости в зависимости от сценария.

В-четвертых, имитация присутствия людей в доме. Автоматика включает и выключает разные группы осветительных приборов, чтобы со стороны казалось, будто в доме кто-то есть.

Система интеллектуального освещения включает в себя центральный блок управления (если система централизованная), комплект устройств, подающих сигналы о каких-либо событиях на блок управления, и комплект устройств-контроллеров, которые приводят в действие исполнительные механизмы.

Для организации работы потребуются также блоки питания или (например, для светодиодных лент) драйверы — электронные устройства, в которых преобразуется и стабилизируется не напряжение, а сила тока.

В готовых проектах чаще всего используется беспроводная технология передачи данных. Такие решения гораздо проще с точки зрения монтажа. Скажем, «умный дом» Insyte состоит из нескольких блоков, каждый из которых необходимо разместить в помещениях дома, подлежащих автоматизации.

Внутри блока могут находиться IP-видеокамера, микрофон для голосового управления, ИК-приёмопередатчик для контроля за AV-техникой и кондиционерами, два выхода для руководства освещением, диммер для плавной регулировки освещения, выход для контроля за шторами, входы для подключения внешних датчиков, Wi-Fi-модуль для связи и управления, встроенный блок питания.

В системе Smart Visu Server (Jung) компактное устройство крепится на стену или на DIN-рейку. Основные компоненты подключаются с помощью витой пары.

Для настройки и управления «умным домом» используется приложение для мобильных устройств Smart Visu Server.

Датчики движения, таймеры фотоэлементы, так же относятся к системам контроля. Использую такие устройства, не стоит переживать за безопасность своего дома и лишний расход энергоресурсов. При остановке передвижения в помещении, происходит отключение света.

Существуют следующие типы устройств:

• Инфракрасные или ИК-элементы;
• импульсные;
• радиоволновые.

Для внешнего освещения, подсветки лестниц и коридоров целесообразнее использовать Инфракрасныеэлементы. Их недостатком является маленькая площадь покрытия. Прибор и пульт должны находится на расстоянии не более 10 метров.

Чтобы малая видимость не стала причиной отказа от удаленного управления, можно применить радиоволны. Недостаток такой системы – большая стоимость.

Импульсное реле можно вмонтировать в выключатель. Такая система больше подходит для больших зданий.

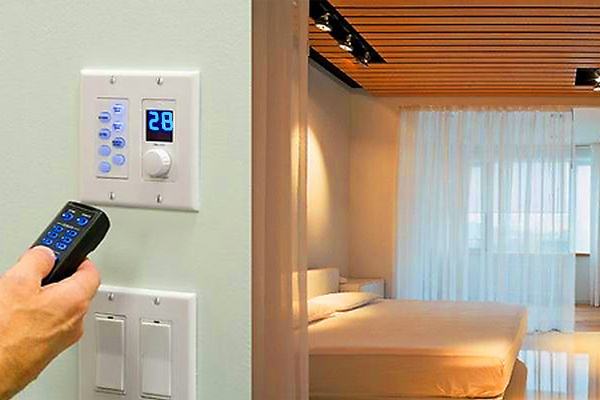

Дистанционное управление светом с пульта

Включение света с применением инфракрасного излучения с применением пульта используется очень редко. Такие системы осуществляют работу по принципу передачи сигналов по радиоволнам. Чтобы иметь возможность управлять освещением с применением инфракрасного излучения, в разрыв электрической цепи соединяется блок ДУ, который способен включать и отключать лампу своим телевизионным пультом.

Основным недостатком этого метода является необходимость довольно точного наведения пульта на специальный приемник радиосигнала. Они могут работать лишь в пределах видимости из-за слабого уровня сигнала. В таких случаях рекомендуется применять ретрансляторы.

Большую популярность имеют системы управления освещением обычным пультом, в которых определенный сигнал попадает на специальный контроллер. Он способен регулировать включение и отключение света на строго определенной частоте.

Контроль освещения при помощи радиосигнала имеет большую популярность по таким причинам:

• возможность контроля освещения не только с применением пульта, но и персонального компьютера или телефона;
• максимальный радиус действия изделия составляет не более 110 метров;
• возможность применения усилителей радиосигнала и мощных ретрансляторов.

Современная система ДУ светом по радиоканалу с применением пульта состоит из таких элементов:

• обычного пульта;
• качественной аккумуляторной батареи;
• специального контроллера ДУ, который подключается к сети и любой нагрузке.

Ставят контроллер на стену или в специальный стакан светильника. С его помощью можно управлять простыми лампами накаливания и другими видами световых приборов. Дополнительно есть возможность контроля освещения не только одного светильника, но и целой группы.

Приступаем к проектированию

Если вы собираетесь обустроить полностью автоматизированную систему освещения, то масштабным преобразованиям должно предшествовать тщательное планирование. Проведите ревизию дома, подсчитайте количество групп освещения, определите их назначение. В зависимости от объёма и сложности задач следует выбрать и способ их решения.

Например, вы насчитали шесть групп освещения — две комнаты, кухня, санузел, коридор и сад (наружное освещение). В саду свет загорается с наступлением сумерек, в доме — в тёмное время суток и при наличии в помещениях людей, в коридоре — только во время движения и лишь на краткое время.

Кроме того, чтобы дистанционно управлять светом со смартфона, необходимо предусмотреть и традиционные выключатели в каждой комнате. Если ваши требования не слишком сложны, то, возможно, проект удастся реализовать с помощью готового решения по автоматизации квартир и коттеджей (эдакого «умного дома» в одной коробке).

Готовые решения имеют ряд преимуществ. Так, отдельные компоненты системы практически всегда соответствуют друг другу. Собираем ли мы итоговую схему из элементов системы домашней автоматизации MyHome (Legrand), Smart Visu Server (Jung) или выбираем готовый «умный дом» в одной коробке компании Insyte — мы действуем в пределах «одного конструктора».

Разумеется, не всё удаётся интегрировать в рамках единой системы, к тому же для решения сложных задач, когда требуется объединить проекты освещения, отопления, безопасности, мультирум и кондиционеры в одну схему, стоит воспользоваться услугами профессиональных проектировщиков, которые занимаются инсталляциями «умного дома». При выборе специалистов следует ориентироваться на порт-фолио, позволяющее составить представление об их опыте работы.

Какова стоимость системы интеллектуального освещения? Цена готовых проектов во многом зависит от стоимости компонентов. Как показывает практика, недорогой вариант «умного дома» для квартиры или небольшого коттеджа обойдётся в сумму от 100-150 тыс. руб. до нескольких сотен тысяч рублей.

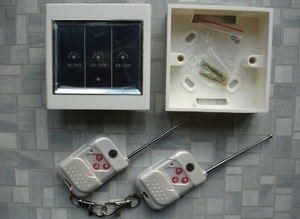

Применение беспроводных выключателей

Инфракрасные выключатели довольно редко устанавливают в помещениях, потому что выгоднее управлять освещением при помощи радиоустройств. Подобный выключатель управляется простым пультом или вручную. Специальные сигналы воспринимает приемник, который находится внизу изделия на сенсорной панели.

Радиовыключатели могут управлять светом с пульта ДУ или вручную. Внешне они не имеют отличий от обычных выключателей. Радиовыключатели взаимодействуют с лампой при помощи силовых блоков, которые подключаются к электрической сети и светильнику. К подобным силовым блокам возможно осуществить подключение простых ламп накаливания и галогеновых светильников напряжением 220 вольт.

Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Еще можно установить его во внутрь старого, вытащив оттуда все «потроха».

Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.

К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.

К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

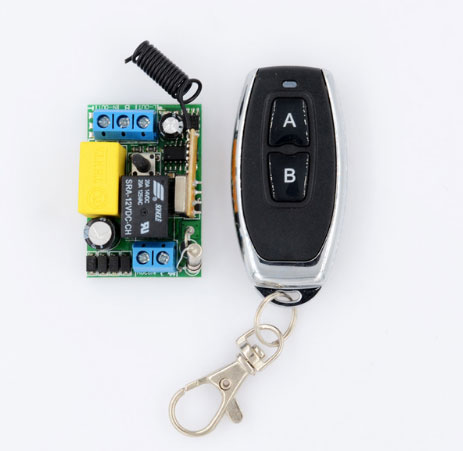

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Если захотите использовать дистанционный выключатель для подключения уличного освещения, желательно радиомодуль применять как промежуточное звено, через контактор.

Так как мощности уличных светильников в разы больше комнатных лампочек.

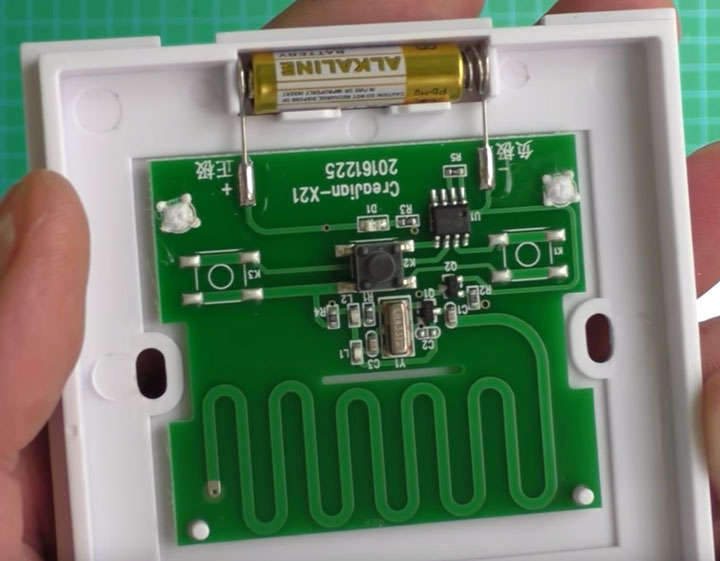

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.

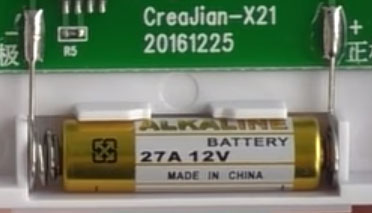

Данная батарейка даже при интенсивной эксплуатации может прослужить от 2-х лет и более. Кроме того, особого дефицита в них на данный момент нет. В комплекте поставки ее может не быть, имейте в виду.

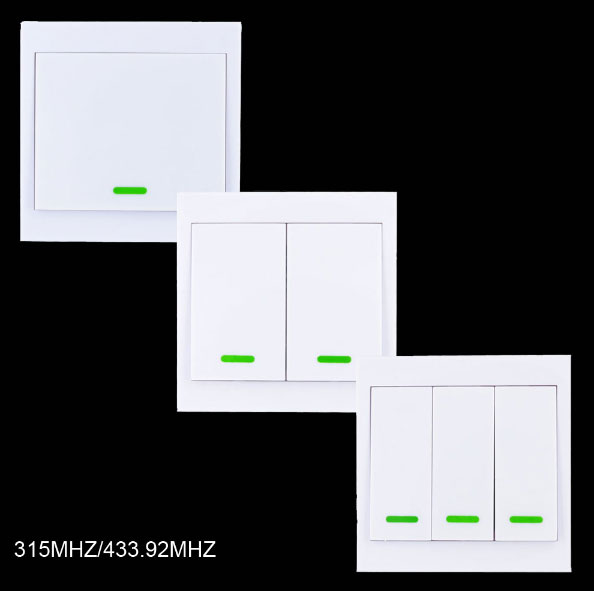

Кстати выключатель изначально является универсальным. По бокам от центральной кнопки, есть места куда можно припаять еще дополнительно две кнопочки.

И поменяв саму клавишу, вы легко получите из одноклавишного – двух или даже трехклавишный.

Правда при этом придется добавлять еще модули, согласно количеству кнопок.

На коробке радиомодуля имеется отверстие. Оно предназначено для кнопки, при нажатии на которую, можно ”привязать” или ”стереть привязку” того или иного девайса.

По дальности радиосигнала производителем заявлено расстояние от 20 до 100 метров. Но это больше относится к открытым пространствам. Из практики можно сказать, что в панельном доме сигнал легко пробивает четыре бетонные стены на расстоянии 15-20 метров.

Внутри коробочки установлен предохранитель на 5А. Хотя производитель указывает, что через дистанционный выключатель вы сможете подключить нагрузку в 10А, а это целых 2кВт!

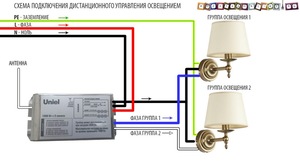

При подключении можно также ориентировать по надписям. Там где три клеммы – выход, где две – вход.

К этим контактам подключаете проводку уходящую на лампочку. На два контакта с другой стороны подаете напряжение питания 220В.

Это можно использовать для звонка или для кратковременной подачи какого-либо сигнала. Есть еще средний контакт «В». При его использовании выключатель будет работать в инверсном режиме.

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

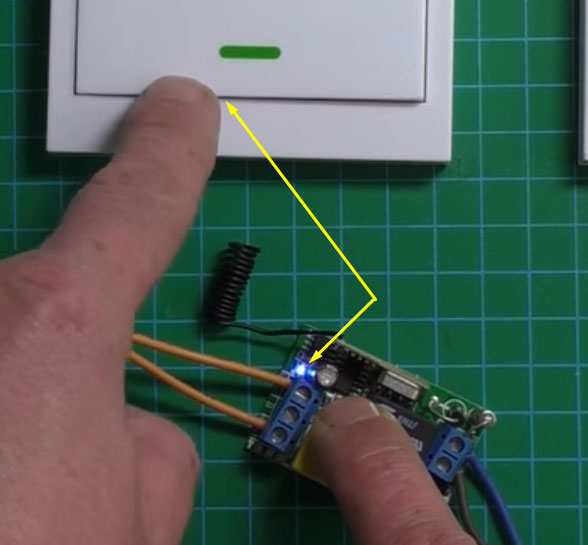

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

КАКОЙ ПРОТОКОЛ ЛУЧШЕ?

Выше мы описали различные варианты того, каким образом может быть организовано наружное освещение управляемого типа. В каждом отдельно случае устройство управления нужно помещать либо в ящик управления (электрический щит), либо подключать к осветительной установке.

Такой вариант организации управления уличной подсветкой имеет очевидные преимущества:

• возможность использовать наиболее эффективные методы управления сразу (датчики движения, таймер и т.д.);
• минимизировать риск сбоя системы. При наличии взаимодополняющих элементов риск отсутствия света на конкретном участке равняется нулю;
• исключение человеческого фактора и т. д.

Но, чтобы организовать комбинированный тип освещения улиц и городской инфраструктуры, необходимо знать следящие нюансы:

• где расположен электрический щит или ящик управления системой освещения. Это необходимо знать в тех ситуациях, когда элементы управляемых устройств, как при использовании фотореле, нужно поместить в щит;

• каким образом осуществляется подключение управляющего устройства к той или иной осветительной установке или ящику управления;
• условия эксплуатации управляющих освещением приборов. Это очень важно, так как для каждого устройства (датчик движения, фотореле и т.д.) производители указывают конкретные условия работы, при которых они могут гарантировать качественную и продолжительную работу приборов в меняющихся условиях улицы.

Эти нюансы характерны не только для комбинированного типа управлением освещения, но и для конкретных одиночных ситуаций. Их обязательно следует учитывать, при организации управляемой системы наружной подсветки своими руками и у себя на приусадебной территории. Такой вариант организации освещения можно легко совместить с охранной системой.

Компоненты системы обмениваются информацией и командами с помощью определённого кода — протокола передачи данных. Широкое распространение получили протоколы LonWorfcs, LanDrive, KNX, DALI, MyHome, HDL Buspro. Некоторые, скажем LonWorks или KNX, предусматривают преимущественно проводную передачу данных, хотя возможны и иные варианты обмена информацией.

Инфракрасные датчики для удобного управления светом

Сейчас на рынке можно найти много моделей датчиков движения, которые предназначены для схем дистанционного управления светом. Наиболее популярными из них являются инфракрасные датчики. Такие изделия представляют собой специальные устройства, которые размыкают или замыкают силовую цепь при увеличении сигнала инфракрасного излучения в их видимой зоне.

Попадание в зону действия любого человека или животного, температура которого будет больше температуры окружающей среды, обеспечит включение освещения. Когда человек уходит из зоны работы датчика или пару секунд не двигается, то освещение выключается. Устанавливаются датчики движения преимущественно в подъездах, на даче, а реже их можно встретить в своей квартире.

ИНТЕЛЛЕКТУАЛЬНЫЕ ДАТЧИКИ

Ссылка по теме:  Как защитить дом или квартиру от протечек воды

СВЕТОДИОДНОЕ ОСВЕЩЕНИЕ

Исполнительными механизмами системы служат осветительные приборы. В современном жилище, как правило, используются светодиодные источники освещения, обычно выполненные в виде ламп с цоколем Е27 или Е14 (миньон) либо светодиодных лент и панелей. Светодиодное освещение имеет ряд преимуществ перед лампами накаливания и энергосберегающими (люминесцентными).

При проектировании светодиодных систем освещения необходимо соблюдать ряд условий, чтобы техника работала как можно дольше.

Так, светодиоды очень чувствительны к изменениям силы тока: они плохо переносят даже более высокое сопротивление, создаваемое соединительными проводами, которые подают электричество от блока питания. Для надёжности рекомендуется подключать светодиодные ленты кабелем с сечением жилы 6-10 мм2.

Хотя многим это требование покажется завышенным — такой кабель позволяет запитать электрическую плиту или достаточно мощный водонагреватель. Кроме того, блок питания не следует размещать слишком далеко от светодиодной ленты, предельное расстояние — 28-30 м.

МНЕНИЕ СПЕЦИАЛИСТА

Почему выходят из строя надёжные светодиоды? Почти всегда причина кроется в ошибках при монтаже. Так, электрики зачастую не устанавливают для ленты радиаторы охлаждения (алюминиевый профиль) и используют для монтажа кабель недостаточного сечения.

Чтобы правильно подобрать кабель минимального сечения для подключения от блока питания к светодиодной ленте, необходимо воспользоваться одной из «формул», учитывающей планируемую длину провода. «Формула» N91 (для медного кабеля длиной до 10 м) 1А = 0,5мм2 «Формула» № 2 (для медного кабеля длиной до 30 н) 1А = 0,76мм2

Например, для ленты с силой тока 2 А (Д8 Вт/24 В, 24 Вт/12 В) выбирают кабель сечением 1 мм2, если длина последнего составляет до 10 м, и сечением 1,5 мм2, когда длина не превышает 30 м.

Кроме того, для монтажа следует применять медный кабель (изготовленный по ГОСТу). А вот омеднённый кабель или изготовленный по ТУ способен значительно снизить яркость светодиодного оборудования.

Ленту необходимо монтировать на алюминиевые поверхности. Поскольку она достаточно сильно нагревается при работе, профиль выполняет функцию теплоотвода. Если смонтировать ленту на гипсокартон или мебель, то срок её службы резко сократится.

Управление освещением с телефона

Сначала сенсорное управление светом применялось лишь вместе при строительстве умного дома, однако, в данное время в любом помещении можно найти специальное фотореле. Автоматическое освещение может облегчить жизнь человеку. Многоканальный щит способен из одной точки включать освещение всех комнат.

Специалисты выделяют такие достоинства системы дистанционного управления освещением:

1. Управление при помощи радиоволн может повысить безопасность квартиры. Можно осуществлять управление светом с телефона, персонального компьютера или при помощи таймера. Это защитит квартиру от злоумышленников при отсутствии хозяев.
2. Большая экономия необходимых материалов. Чтобы провести кабеля к выключателям необходимо много дорогостоящего провода. А также со временем его нужно будет заменить. Система электронного управления нуждается в небольшом количестве провода.
3. Нет зависимости от сети электрического питания. Многоканальный шкаф и автоматические выключатели соединены с помощью радиоволн, а все управление светом осуществляется без подключения к локальной сети.

Подобная система управления является самой удобной, когда необходимо контролировать уровень освещения во многих местах одновременно. Ее можно совместить с диммером, который обеспечит наиболее комфортную освещенность в помещении.

Микроволновые и ультразвуковые датчики

Микроволновые датчики способны работать на прием и излучение электромагнитных волн. В простом режиме отраженные и излучаемые волны имеют одинаковую частоту и длину. При попадании в их поле действия человека, эти характеристики меняются, и включается освещение. Главным преимуществом подобных датчиков является то, что это очень точные устройства, которые способны работать в плохую погоду. Недостатками являются высокая стоимость, риск ложных срабатываний и негативное влияние на организм человека.

Ультразвуковые датчики по принципу действия довольно похожи с микроволновыми. В них устанавливается специальный генератор звуковых волн различной частоты, которые излучаются и возвращаются от объектов, находящихся в зоне действия устройства. Когда человек попадает в поле действия датчика, то частота отраженных волн изменяется, и устройство на это реагирует. Основными недостатками таких датчиков можно считать то, что они плохо реагируют на медленное перемещение и вредны для здоровья животных.
