Оборудование для резки труб виды и особенности применения

Общие положения резки труб из стали

В зависимости от поставленной задачи исполнителем может быть использован один из способов резки стальной трубной продукции:

  • с помощью труборезного инструмента;
  • электромеханической дисковой пилой;
  • резка труб газовая;
  • плазменная резка;
  • на специальных трубоотрезных станках;
  • на особых абразивно-отрезных станках;
  • на ленточнопильном станке;
  • машиной для резки.

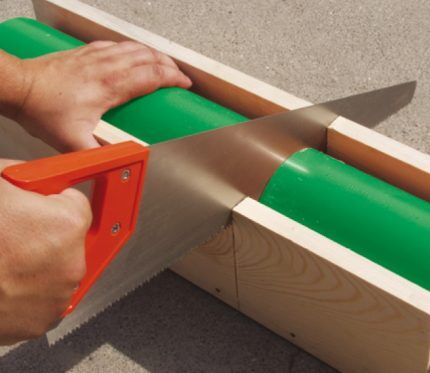

Получение отрезков стальных труб с помощью ножовок приемлемо только в домашних условиях либо в мастерских, поскольку процесс отличается трудоемкостью и низкой точностью. Применение электрических инструментов позволяет увеличить скорость и качество работ.

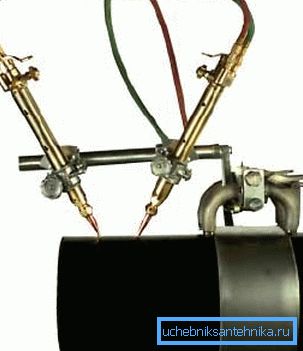

Специальные машины для газовой и плазменной резки способны обеспечить высокую точность и хорошее качество кромок во время обработки нестандартных и стандартных труб. Такие мобильные и универсальные устройства с механическим или ручным приводом могут выполнять резку под углом или с разной толщиной реза.

В промышленных условиях для резки применяют электрическое оборудование особых конструкций

Наиболее высокоточной является лазерная резка, однако ее применение не всегда целесообразно из-за значительной себестоимости процесса. Станочное оборудование для резки труб из стали применяется в массовом и серийном производстве т. к. позволяет получать заготовки идентичные по размерам. Такой способ не ограничен по сечению и материалу изготовления изделий, а также может применяться для пакетного нарезания труб с малыми диаметрами.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

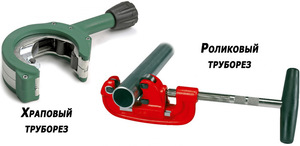

  • Лезвия, режущие стальРезцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
  • Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
  • Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
  • Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
  • Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.

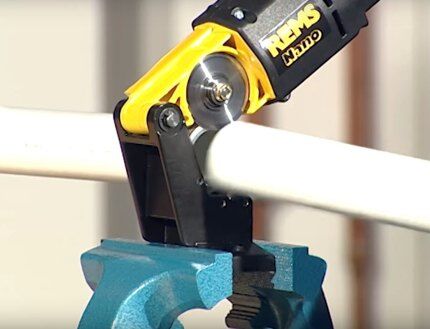

  • Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
  • Быстродействующий труборез RIDGID 153-PГильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
  • Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
  • Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

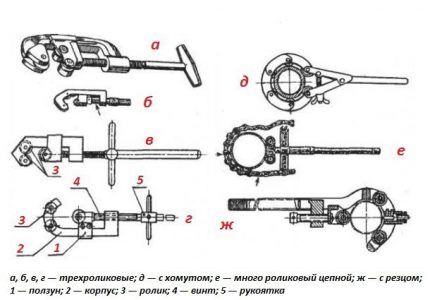

Существуют некоторые виды инструментов, которые отличаются друг от друга своими конструктивными особенностями:

  • резцовые;
  • роликовые;
  • цепные;
  • поворотные или роторные телескопические;
  • с храповым механизмом.

Оборудование для резки труб виды и особенности применения

Резцовый инструмент чаще всего применяется для резки труб из пластика. Он представляет собой своеобразную обойму, выполненную из стали. В ней крепятся специальные диски, отличающиеся особой прочность, которые обеспечивают разрез материала. Положение дисков регулируется. Максимальное сечение труб, с которыми можно работать, составляет 100 мм.

Роликовый механизм предназначен для изделий из стали. Такой труборез состоит из одного-трех роликов, которые отвечают за разрезание, и направляющих роликов. Диаметр труб зависит от количества роликов: трехроликовое приспособление может справиться с изделием сечением до 100 мм, однороликовое – не выше 50 мм. Труборез не всегда позволяет получить абсолютно гладкий срез.

Аппараты цепного типа позволяют работать с материалами, отличающимися хрупкостью: бетоном, керамикой, чугуном. В таких труборезах есть поворотные рычаги, натяжной механизм, цепи с валиками. Последним типом инструмента можно разрезать однослойные тонкие трубы сечением до 3 см.

Цепные модели можно использовать для хрупких материалов

Поворотный труборез – наиболее дорогой аппарат, позволяющий работать на дне траншей, котлованов, под водой. Он имеет одинаковые взаимозаменяемые ролики, фиксирующиеся вокруг изделия, разрезая его, а также съемную рукоять, приводящую его в движение. Такой труборез справляется с конструкциями с толщиной стенки до 19 мм.

Роликовые труборезы имеют от одного до нескольких десятков режущих элементов, закрепленных на жёстких или подвижных основаниях. Во время их движения вокруг трубы происходит постепенное углубление роликов в пластиковую стенку до её полного отрезания.

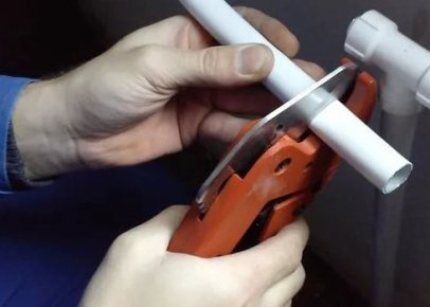

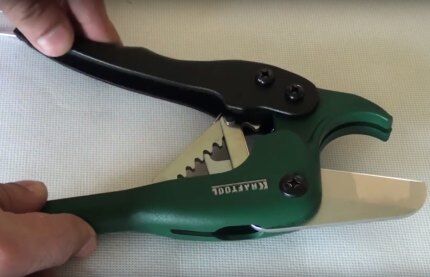

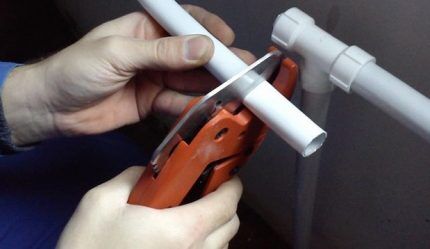

Гильотинный труборез пластиковых труб

Гильотинные модели дешевы, просты в исполнении и являются самыми распространенными типами труборезов, которые используют в работе профессиональные монтажники

Конструктивно роликовые модели инструмента практически не имеют сложных механических элементов, поэтому и цена на них достаточно низкая.

Оборудование для резки труб виды и особенности применения

У гильотинных приборов режущая кромка представляет собой прочное лезвие, которое вдавливается в стенку пластиковой трубы с помощью ручного усилия. Большинство моделей имеют встроенный храповый механизм, который позволяет делать процесс резки плавным и относительно легким.

Естественно, что устройства отличаются и по другим параметрам:

  • диаметр обрабатываемых труб;
  • доступные для работы виды материалов;
  • максимальная толщина стенки, которую прибор способен разрезать;
  • наличие электропривода.

Максимальный диаметр труб для отрезания ручными устройствами составляет 110 мм. Это толщина канализационной трубы для унитаза или внутридомового стояка. Но большинство инструментов ограничивается диаметром в 50-63 мм.

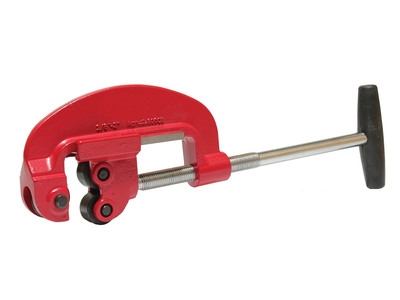

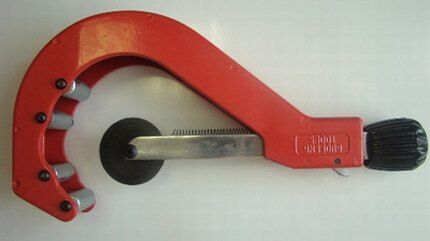

Простейший роликовый труборез

Роликовые труборезы неудобны тем, что требуют постоянного поджимания винта, что довольно проблематично делать при отрезании тонких труб на весу

Максимальная толщина стенки пластиковой трубы ограничена только для роликовых труборезов, поэтому их подбор следует производить, ориентируясь на данный параметр. Режущие колесики с необходимой высотой лезвия можно купить дополнительно.

Бонусом роликовых моделей является их возможная универсальность относительно обрабатываемых материалов. Существуют труборезы, которые приспособлены исключительно для работы с пластиковым материалом. Но существует и те, которые могут перепиливать одновременно сталь, медь, нержавейку и другие виды металлов.

Оборудование для резки труб виды и особенности применения

Электроприводные аппараты стоят дорого, поэтому приобретаются в основном профессионалами. Но при достаточности финансовых средств их может приобрести каждый желающий и облегчить себе работу по монтажу пластиковой разводки.

Цепной труборез – это устройство для резки труб без привязки к их диаметру. Он невероятно практичен, но стоимость качественных моделей отпугивает большинство покупателей.

Читать далее:  Байпас в системе отопления что это такое — теория его необходимости и практика установки

Цепной труборез напоминает обычные щипцы, на концах которых крепится длинная цепь. Её звенья соединяются при помощи шарнирного механизма. Цепь является в большинстве случаев неразборной, поэтому требуется её полная замена при поломке одного звена.

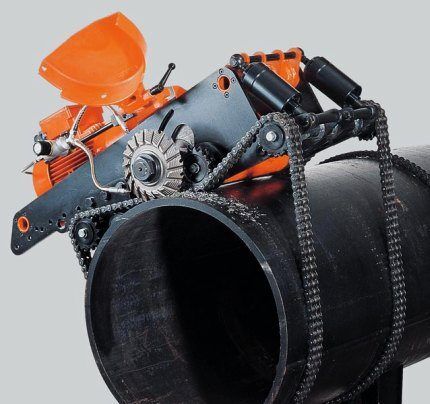

Цепной механический труборез

Для качественного процесса отрезания труб достаточно использования четырех звеньев цепи: этим обеспечивается равномерное распределение прижимной силы по окружности

Один конец цепи зафиксирован на конце ручки инструмента жестко, а второй является свободным. На конце второй ручки имеется специальный крючок, на который, в зависимости от диаметра трубы, накидывается соответствующее звено цепи.

Натяжное усилие создается вручную за счет сведения двух ручек инструмента, хотя бывают труборезы и с винтовым прижимным механизмом.

В зависимости от схемы крепления режущих элементов, цепной труборез может быть двух типов:

  1. Подвижный. Режущие ролики крепятся непосредственно на шарнирах и могут вращаться в процессе резки.
  2. Неподвижный. Режущие элементы жестко крепятся к звеньям цепи, не проворачиваясь в процессе работы.

Существуют цепные труборезы, у которых режущий эффект формируется исключительно за счет прижимного усилия, но их для пластиковых труб практически не используют.

Преимуществами цепных труборезов являются:

  • высокая скорость разрезания за счет множества одновременно работающих режущих элементов;
  • при пяти звеньях цепи угол взаимного перекрытия разрезов составляет лишь 72 градуса, что позволяет работать им в ограниченном пространстве;
  • минимальная деформация трубы за счет множества точек опоры;
  • возможность резать трубы с широким диапазоном диаметров;
  • высокое качество шва и минимальное количество заусениц.

Конструктивные особенности

Ручные труборезы по конструктивному исполнению бывают пяти видов.

1. Труборез резцовый. Преимущественная сфера применения – работа с пластиковыми трубами. Этот инструмент выглядит в виде специальной стальной обоймы с зафиксированными роликами. Трубное изделие разрезается именно посредством данных деталей. Труборез для пластиковых труб такого типа способен обрабатывать изделия диаметром до 100 миллиметров. Срез при этом получается аккуратным и идеально ровным, а это – гарантия качественной стыковки сегментов трубопровода.

2. Роликовый ручной труборез. Для стальных труб такой инструмент является оптимальным вариантом. По большому счёту, разрабатывался он именно для этих изделий. Кстати, труборез для металлопластиковых труб относится к этой же разновидности устройств для нарезки трубных изделий. Представляет он собой всё ту же обойму, включающую наборку режущих и направляющих роликов.

3. Цепной труборез. В конструкцию такого трубореза входят поворотные рычаги, натяжной механизм и оснащённые режущими роликами цепи. Его принцип работы достаточно прост: затягиваемая вокруг трубы цепь путём вращения рычагов врезается в металл.

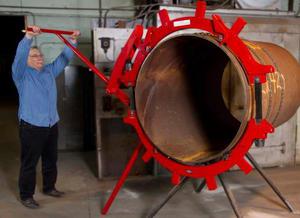

Трубы больших диаметров и с толстыми стенками обрабатываются при помощи цепных труборезов

4. Труборез телескопический роторный. Используется для выполнения работ в труднодоступных местах. Стоит такой инструмент очень недёшево. Сфера применения – резка труб в котлованах, скважинах, колодцах. Причём проводить данную операцию допускается даже под водой, когда исполнитель находится на определённом удалении.

Такая машина для резки труб имеет следующее конструктивное отличие: рукоятка, приложение усилий к которой приводит труборез в движение, съёмная. Помимо того, с помощью этой же детали режущий инструмент (в качестве такового выступают сменные ролики) врезается в тело трубы. Из особенностей трубореза телескопического роторного стоит выделить его способность обрабатывать трубы с толщиной стенок до 19 миллиметров.

5. Труборез, оснащённый храповым механизмом. Такое приспособление называют в народе ножницами. В большинстве случаев используется для разрезания тонкостенных полипропиленовых и металлопластиковых труб. Максимум, на что такие ножницы способны – это порезка труб сечением до 30 миллиметров. Правда, некоторые современные модели такого трубореза справляются с трубной продукцией и большего диаметра. Но для профессионалов, которым приходится выполнять в день более сотни резов, это будет очень утомительно.

Металлические трубы изготавливают из разного сырья:

  • чугуна;
  • углеродистой и нержавеющей стали;
  • латуни;
  • алюминия и иных композитных материалов.

Их резку осуществляют механизированным или автоматизированным методом на разном оборудовании. Применение машины для резки и торцовки труб позволяет более точно, быстро и качественно нарезать трубы в сравнении с ручной резкой.

Отличительной чертой изделий первой группы является универсальность. Они удобны и характеризуются небольшим весом. Это позволяет их эксплуатировать в разных условиях, помимо цеха, при монтаже и ремонте трубопровода. Их несложно установить на трубы одному рабочему.

Помимо этого, они предусматривают легкую перенастройку диаметра трубы. По сути, это мобильные или портативные агрегаты, которые в зависимости от типа резака могут быть:

  • газокислородными;
  • плазменными;
  • водометными.

Модели могут иметь вспомогательные вращающиеся устройства, упрощающие резку труб. Аналоги механической резки нужны для разрезания и получения идеальной фаски, которая характерна новым фабричным трубам. Эти устройства не образуют искр при использовании, поэтому их применяют в работе с нефтяными и газовыми трубопроводами, при которой недопустимо открытое пламя. Они оснащены механизированной тележкой, чтобы имелась возможность передвижения вокруг трубы за счет цепи.

Сегодня на рынке подобной продукции можно найти разное портативное оборудование для резки и обработки труб. Чтобы подобрать приспособление правильно, нужно учитывать особенности конструкции, будь то безогневой станок для резки и торцовки или дисковый нож.

Лучшим типом устройств для обрезки металлических и пластиковых труб и оформления фаски являются машины холодного или безогневого метода. Помимо функции резака, в них предусмотрено снятие фаски с внутренней и внешней сторон стенок трубы, а также расточка внутреннего диаметра.

  • Лазер. Такое устройство имеет мощность в диапазоне 200-1000 Вт. Резка лазерной машиной характеризуется минимальной шириной реза, возможностью резки тонкостенного трубопровода из хрупких материалов. Трубы при этом практически не подвергаются термической деформации, так как не нагреваются. Работает устройство за счет волоконного, твердотельного либо углекислотного лазера. При необходимости устройство можно использовать в работе с трубами, толщина стенок которых составляет 4-5 см. Является отличным инструментом лазерной резки труб с низкой теплопроводностью.
  • Плазма. В таких приспособлениях функцию резака заменяет струя ионизированного газа, температура которого достигает 30 тыс. градусов при скорости 1,5 км/с. Его нагревание обеспечивается электрической дугой. Так же, как и предыдущий аналог, агрегат нуждается в интенсивном охлаждении. Рабочим инструментом устройства является газ, вступающий в реакцию с металлом. Машина отличается высокой скоростью реза, мгновенным испарением металла при контакте с плазмой и сложностью формы реза.
  • Гидроабразивная методика. Это устройство применяется в том случае, когда к качеству реза предъявляют высокие требования. Вместо абразивного круга, здесь используется гранатовый песок. Такое изделие способно справиться с резкой всех известных материалов, вплоть до титана и вольфрама, а также сверхтяжелых сплавов. Толщина стенок трубы может составлять до 30 см. Независимо от типа трубопровода он не будет нагреваться в области реза. Скорость работы при этом существенно выше двух первых аналогов.
  • Пила. Это устройство проще других машин и представляет собой типичный дисковый станок. Функцию реза выполняет пила с мелкими зубьями, выполненная из твердых сплавов. На рынке такие приспособления можно купить автоматические либо полуавтоматы. В зависимости от разновидности они могут быть оснащены специальными лотками для загрузки заготовок либо предусматривающими объединение с другими машинами (например, снимающими фаску или вальцовочными). Чаще такие изделия приобретают для резки толстостенных труб из стали. На рынке можно купить сабельные изделия на аккумуляторах.
  • Полевые и бытовые. При прокладке водопроводов, а также газовых магистралей и подобных систем применяют газ. В большинстве случаев это пропановые резаки с седлом либо хомутом, опоясывающим трубу, а также гибкой стальной лентой, цепью, магнитной подвеской. Недостатком большинства моделей является тот факт, что добиться сложной формы невозможно, как и работать под углом. Однако их можно использовать в самых разнообразных условиях, даже под водой, хотя линия реза не будет такой ровной, как при использовании машин для газовой резки.

Помимо этого, используют фрезу. Недостатком такой машины является больший шум во время работы в сравнении с пропановым аналогом. В домашних мастерских обычно для реза пользуются труборезами и электросваркой.

В быту для разовых работ рекомендуется использовать ручной режущий инструмент. Он стоит дешевле электрического и проще его в применении.

https://www.youtube.com/watch?v=9F3DpQhnM2U

Если требуется сделать несколько резов для монтажа водопровода в частном доме или квартире на участке от стояка до какой-либо сантехники, то это просто идеальный выбор. Однако при больших объемах работы усилий и времени на резание им труб уйдет немало.

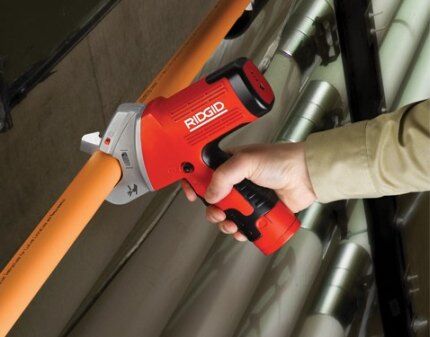

Аккумуляторный труборез

Ручные труборезы приводятся в действие исключительно за счет мышечной силы монтажника – если в планах стоит самостоятельный монтаж длинных трубопроводов в коттедже, то стоит приобрести электроинструмент

Электрическое оборудование обойдется дороже механического аналога. Но оно сильно облегчает и ускоряет процесс нарезки полипропиленовых труб. Края в результате получаются более ровными. Прикладывать усилия для нажатия на рукоятку в этом случае не приходится, нужно лишь удерживать электрический труборез точно по линии реза. Ошибки при этом практически исключены.

Читать далее:  Декоративные перегородки из гипсокартона в интерьере (11 фото)

Оборудование для резки труб виды и особенности применения

Любому электроинструменту для работы требуется питание. Если с этим проблемы (электричество к только что возведенному дому еще не подключено или постоянно происходят аварии), то лучше предпочесть ручной труборез. Придется потрудиться и приложить силы, но зато монтаж водопровода и канализации будет исполнен вовремя без задержек.

Ручной труборез имеет компактные размеры. Нередко громоздкий электрический аналог подвести к уже смонтированному трубопроводу, чтобы сделать в него врезку, просто невозможно. А вот ручными ножницами выполнить такой разрез получится без проблем.

Альтернативой обоим этим вариантам трубореза является электрооборудование со съемным аккумулятором. Подобный инструмент весит всего 1,5–2 кг. Электропривод облегчает процесс резки, но розетку для подключения таких “ножниц” при этом искать не приходится. Аккумулятора обычно хватает на пару сотен резов, чего вполне достаточно для полноценного рабочего дня.

При выборе подходящего инструмента важно учитывать некоторые технические характеристики, среди которых:

  • максимальное и минимальное сечение трубы;
  • материал, из которого выполнено изделие.

Толщина обрабатываемой трубы, с которой способен работать труборез, позволяет выделить такие категории последнего:

  • для тяжелых нагрузок;
  • для керамики и асбестоцемента;
  • для тонкостенных труб.

Труборез роликового типа

Роликовый труборез работает плавно, без режущих усилий поперек трубы, поэтому срез получается ровным и без зазубрин.

Роликовый инструмент состоит из таких элементов:

  1. Корпус-струбцина для охвата трубы.
  2. Винтовая рукоять, выполняющая роль прижимного механизма.
  3. Отрезные ролики, закрепленные на конце прижима.
  4. Каретка с опорными стальными валиками.
  5. Встроенный в скобу фаскосниматель (им оснащаются более продвинутые модели).

Преимуществами роликового трубореза является его дешевизна и отсутствие поперечного давления на поверхность во время резки. Это позволяет ему работать даже с тонким материалом без риска повреждения трубы прижимным усилием.

Виды роликовых труборезов

При резке роликовыми труборезами смачивать рабочую поверхность не нужно, потому что пластик является достаточно мягким материалом и слабо тупит режущую кромку

Оборудование для резки труб виды и особенности применения

Недостатком роликового резака является необходимость вращения инструмента. Если труба уже жестко закреплена близко к стенке, то отрезать её будет проблематично.

Для отрезки трубы роликовым труборезом нужно выполнить такой перечень действий:

  1. Вставить трубу с отмеченным местом отрезания в центр струбцины.
  2. Рукоятью-винтом прижать ролик к отметке.
  3. Прокрутить один раз труборез вокруг трубы и посмотреть на правильность формы получившейся борозды.
  4. С помощью прижимного механизма вдавить ролик глубже в стенку трубы, и прокрутить инструмент 2 витка вокруг трубы. Повторять до полного разрезания изделия.

Результат резки роликовым труборезом отличается отсутствием заусениц и строгой перпендикулярностью получающегося торца трубы.

Особенности ручных труборезов для стальных труб

Для этого нужно обрабатывать торец стальной заготовки на наждачном станке, при этом контролировать характер пучка вылетающих искр от инструмента станка. Таким образом, определяется процент содержания углерода, а следовательно, и твёрдость материала:

  • При нелегированной малоуглеродистой стали искры будут вылетать сплошным пучком светло-жёлтого цвета.
  • Для нелегированной среднеуглеродистой стали цвет остаётся прежним, но вот наличие разветвлений и более ярких вспышек пучка усилится.
  • У стали обыкновенного состава искровой пучок будет более тонкий, а разветвления станут короткими. Вспышки практически отсутствуют.
  • Для стали легированной искры станут густо-жёлтого оттенка, а вместо вспышек будут наблюдаться стрелки, вытянутые вдоль потока искр.

Таким же методом можно идентифицировать молибден, вольфрам и марганец. Исходя из твёрдости материала, можно эффективно определить необходимую твёрдость режущего инструмента.

Процесс резки, независимо от технических свойств трубореза, имеет одинаковую последовательность:

  • Труборез ручной для стальных трубПри подготовительной работе необходимо определить соответствует ли заготовка по своим характеристикам параметрам оборудования. А также насколько возможно добиться выполнения работы этим инструментом (угол среза, точность).
  • Для установки оборудования на поверхность заготовки рукоятку поворачиваем против часовой стрелки, чтобы расширить фиксаторы на необходимое расстояние. Затем инструмент помещают на обрабатываемую деталь, на заранее отмеченное место предстоящего разреза, и поворачиваем рукоятку по направлению движения часовой стрелки до момента соприкосновения режущей плоскости ролика с поверхностью детали.
  • Производим формирование направляющей канавки путём несильного вдавливания режущего ролика в поверхность обрабатываемой заготовки. А затем поворачиваем инструмент на целый оборот, чтобы режущий край инструмента создал в трубе маленькую канавку.
  • Далее, производим сам процесс резки. После создания направляющей канавки, необходимо повернуть винт на 90°, чтобы зажать режущий инструмент на поверхности заготовки. Вращаем инструмент, одновременно подтягивая винт до полного отрезания детали.

Для сохранности режущего инструмента не вдавливайте ролик в деталь с большим усилием.

Второй вариант механизмов целесообразно использовать при осуществлении обширных работ либо обработке изделий большого диаметра. Благодаря применению более качественных и износостойких материалов для его создания, электрические труборезы для стальных труб подходят для более интенсивного применения.

Электрический инструмент оснащен двигателем, при помощи которого механизм приводится в действие. Такие приспособления более дорогие, чем ручные аналоги, но функционируют быстрее и проще.

Электроинструмент обеспечивает высокую скорость работы

Среди основных плюсов труборезов для работы со стальными трубами выделяют: износостойкость, режущую часть, выполненную из легированной стали, прочность материала, высокую скорость реза при обработке изделий любого диаметра, отличный баланс, ровный и аккуратный срез без лишних вспомогательных манипуляций, а также возможность замены роликов при необходимости в обработке иного типа труб.

Ручные инструменты отличаются компактными размерами

С иной стороны, резка стальных труб большого диаметра для трубореза ручного типа не всегда возможна, хотя в устройстве применяется система рычагов для увеличения прикладываемой силы искусственным путем.

На бытовом уровне обычно используются изделия небольшого сечения, поэтому ручной аппарат оказывается более удобным, нежели электрический. Такие механизмы отличаются хорошей эргономичностью и удобством. Кроме того, работу можно осуществлять в приемлемом для человека темпе, а срез трубы не будет иметь каких-либо зазубрин и нуждаться в зачистке перед последующим использованием трубы.

В качестве элементов для резки используются резцы в количестве не менее 2. В некоторых случаях один из них применяется для снятия фаски, а другой – непосредственно для разрезания. Крепится электрический труборез посредством кулачков. Их число может быть от 4 до 8 в зависимости от размеров. В комплект инструмента обычно включен сервопривод, который контролирует ход резки и предохраняет аппарат от перегрузок. Для работы с толстыми трубами используются специальные разновидности резцов.

На начальном этапе 2 разъемные половины устройства монтируются на трубопровод и относительно него выравниваются по вертикали. При больших диаметрах используются дополнительные накладные кулачки для крепления. Резцы ставят в 2 миллиметра от кромки. Удостовериться в правильности установки можно путем полного оборота резцедержателей. Далее монтируется сервопривод.

При помощи электрических труборезов можно обрабатывать торцы труб

Во время работы автоматически подаются резцы, а электроинструмент позволяет выполнять механическую резку труб, снятие внутренней, наружной фаски, торцевание и снятие фаски с притуплением.

Для этого необходимо обработать торец изделия на станке, и по плотности вылетающих искр , определить процент содержания углерода и твердость:

  • Для нелегированного среднеуглеродистого металла цвет будет как и раньше, увеличатся только разветвления и вспышки;
  • Для нелегированной малоуглеродистой стали выделяются искры в видео пучка светлого оттенка;
  • У обычного металла сталь тонкая, а разветвления короткие. Вспышек нет;
  • У легированной стали искры жёлтого цвета, а во время вспышек замечаются стрелки.

Правила использования инструмента

Пневматические аппараты используются для работы с изделиями, сечение которых достигает 13 дм. Такие приспособления оснащаются резцами разного типа, что позволяет применять их и для пластиковых, и для металлических конструкций.

Пневматические труборезы имеют значительные габариты, а их вес может достигать 60 кг. В комплекте с ними, как правило, продают специальные тележки, на которых они транспортируются.

К основным правилам по уходу за труборезом относятся:

  • обязательная очистка поверхности режущего ролика, винта подачи и направляющих роликов специальным средством после работы;
  • хорошая смазка направляющих роликов и винта подачи;
  • проведение визуального осмотра инструмента на предмет вмятин, сколов и иных внешних повреждений;
  • обязательная проверка остроты режущего ролика и его замена в случае затупления;
  • хранение трубореза с теплом сухом месте.

Соблюдая вышеизложенные правила, можно обеспечить четкость и продолжительность службы механизма.

Электротруборезы для пластиковых труб

Электрический привод у труборезов значительно облегчает и ускоряет процесс монтажа.

Существуют три типа электротруборезов:

  • инструменты, которые просто копируют принцип гильотинного или роликового механизма;
  • промышленное стационарное оборудование со сложным внутренним устройством;
  • универсальные инструменты для резания материалов.

Оборудование для резки труб виды и особенности применения

Следует рассмотреть эти разновидности инструментов более детально

Читать далее:  Укладка труб теплого пола: монтаж как выбрать шаг и сделать менее затратный контур

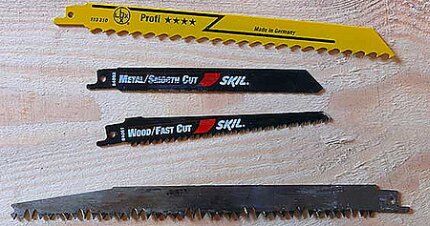

Сабельные пилы напоминают по своему принципу электролобзик. Они имеют электропривод, с помощью которого зубчатое лезвие совершает быстрые возвратно-поступательные движения. Длина пилок начинается от 100 мм, а ширина и высота зубьев варьируется от обрабатываемого материала. Для пластика используется шаг зубьев в пределах 4 мм.

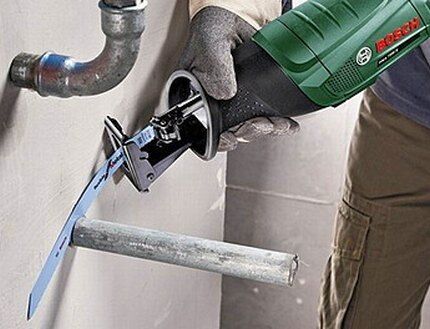

Процесс отрезания трубы сабельной пилой

Не каждое лезвие сабельной пилы может сильно изгибаться, поэтому всегда существует вероятность, что оно сломается в момент пристеночного реза

Дополнительным оборудованием, облегчающим резку сабельной пилой, является цепной или С-образный прижим для трубы. Он фиксируется к корпусу электроинструмента специальным креплением.

Лезвия для сабельной пилы

Для резки пластиковых изделий существует специальный тип лезвий «для дерева и пластика», который обеспечивает высокую скорость работы и хорошее качество среза

Преимуществами сабельных пил при резке пластиковых труб являются:

  • безопасность работы;
  • дешевизна съемных лезвий;
  • высокая скорость резки;
  • возможность работы с трубами любых диаметров;
  • способность лезвия изгибаться и отрезать трубы заподлицо со стеной;
  • долговечность;
  • цена бытовой электропилы сравнима со стоимостью профессионального гильотинного трубореза.

К недостаткам сабельных электропил можно отнести:

  1. Необходимость локального источника электроэнергии.
  2. Образующийся срез требует дополнительной обработки торцевателем или фаскоснимателем.
  3. Сложность обеспечения перпендикулярности шва без специального трубного прижима.
  4. Сложность резки без фиксации трубы в тисках.

Специально для резки труб из пластика приобретать сабельную электропилу не стоит, но если она уже имеется, то можно ей и воспользоваться. Этот инструмент может пригодиться в хозяйстве для резки металла, деревьев, кирпича и других материалов.

Эта категория электроинструмента для резки пластиковых труб обладает всеми преимуществами и недостатками соответствующего ручного оборудования. Роликовые и гильотинные электротруборезы значительно облегчают процесс резки, но их стоимость в разы выше механических инструментов.

Аккумуляторный гильотинный труборез

Из-за высокой скорости реза, отсутствия фиксации трубы и вибрации выдержать строго перпендикулярный срез при использовании электрических инструментов довольно проблематично

По конструкции электроинструмент напоминает свои ручные аналоги только схематично, потому что имеет сложную внутреннюю начинку.

Источников электроэнергии у труборезов может быть два: бытовая электрическая сеть или аккумуляторная батарея.

Электрический роликовый труборез

При работе с электрическими труборезами лучше жестко фиксировать трубы в тисках: так проще контролировать перпендикулярность получаемого среза

Аккумуляторные инструменты являются наиболее дорогими, но позволяют осуществлять работы без привязки к местности. Их стоимость начинается от 150 долларов. Заряда должно хватать на 1-2 часа непрерывной работы. Для монтажа домашней водопроводной разводки этого вполне достаточно.

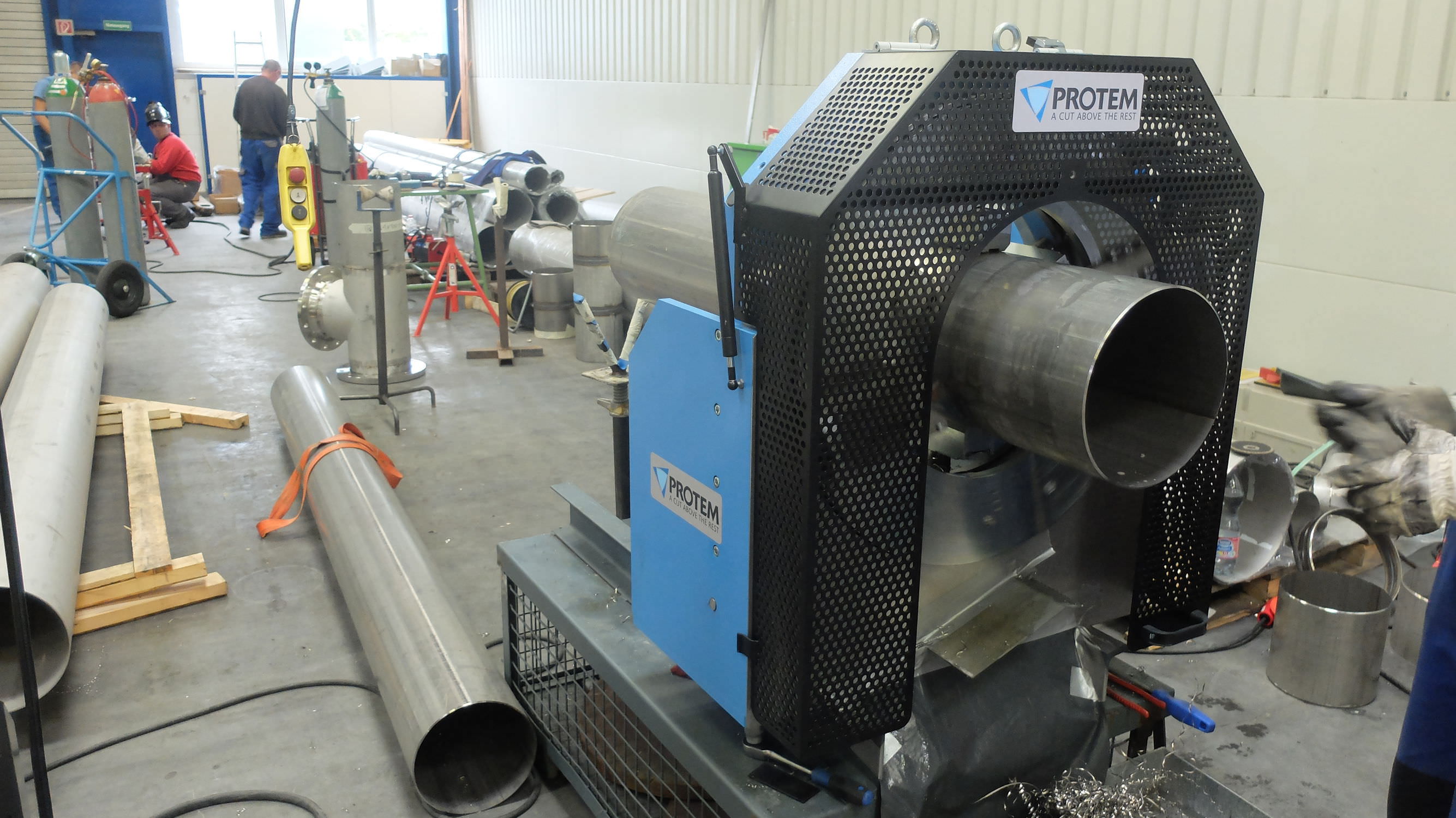

Промышленные аппараты могут резать трубы любых размеров, а не только больших.

Данное оборудование можно разделить на несколько категорий, в зависимости от конструкционных особенностей:

  1. Электрическое.
  2. Пневматическое.
  3. Гидравлическое.
  4. Орбитального типа.
  5. С системой автоматического управления.

Стоимость таких труборезов начинается от нескольких сот долларов, поэтому используют их преимущественно профессиональные монтажники.

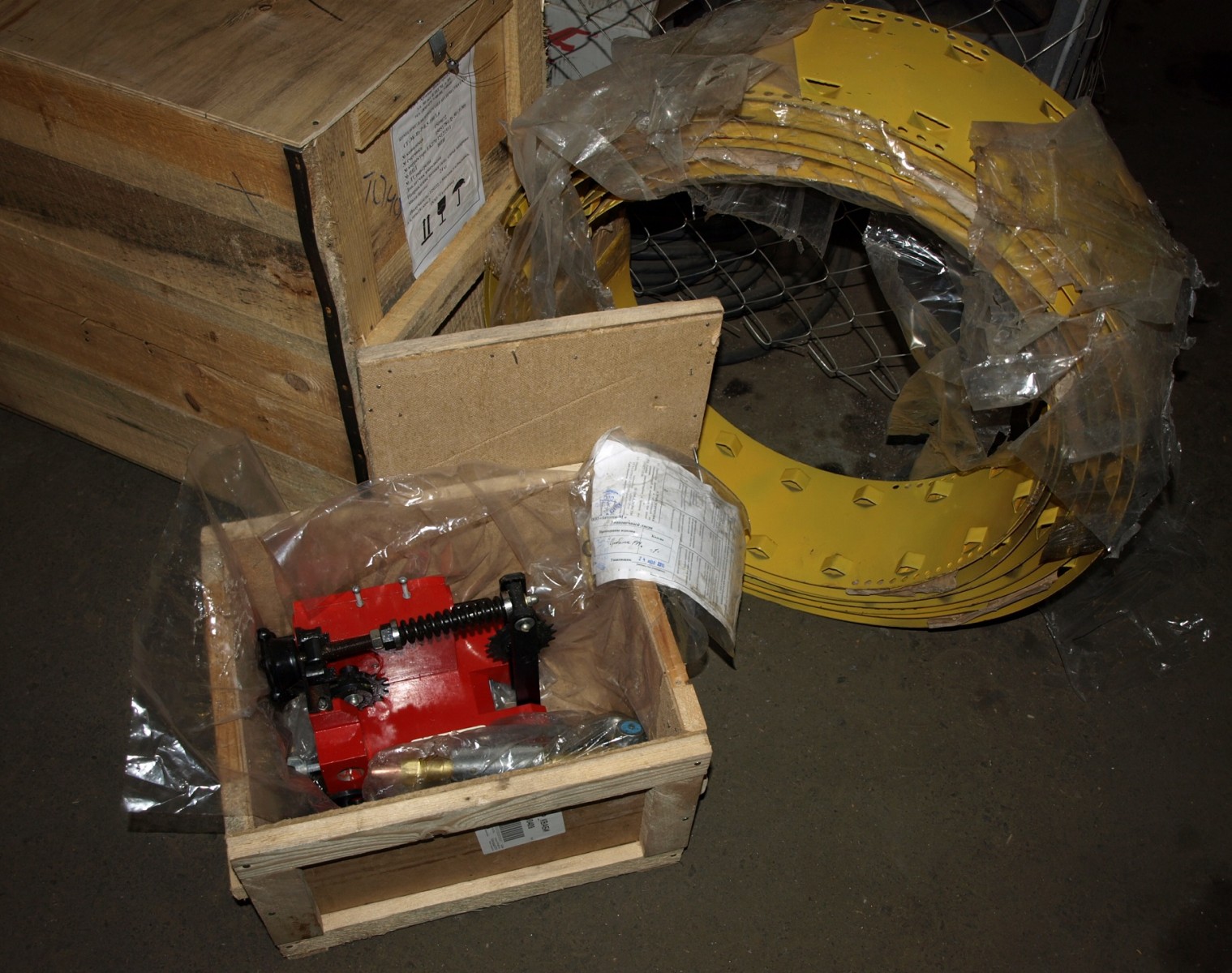

Зубчатый труборез с цепным натяжным механизмом

Промышленными труборезами в основном пользуются строительные компании, прокладывающие магистральные водопроводы, канализацию и тепловые сети к новым зданиям

Их преимуществом является автоматическое регулирование скорости движения и параметров нажима режущего элемента, а также совмещение резки с процессом снятия фаски и очисткой среза от заусениц.

Выводы и полезное видео по теме

Чтобы сборка трубопровода увенчалась успехом, инструмент для резки труб из полипропилена выбирать нужно правильно. Не каждый труборез подойдет для подобной работы.

Им еще нужно научиться пользоваться, предварительно опробовав его на ненужном куске трубы. Приведенные ниже видеообзоры обязательно помогут вам сориентироваться в выборе этого оборудования.

Без трубореза в руках выполнить монтаж полипропиленового трубопровода сложно, нарезка труб займет много времени. Приобретать тот или иной вариант режущего оборудования нужно. Однако выбирать его в магазине следует грамотно. А перед эксплуатацией не помешает и тщательно изучить приложенные к инструменту правила эксплуатации, все-таки это специализированный профессиональный инструмент.

Представленные видеоролики демонстрируют работу с труборезами пластиковых труб различных типов. Их просмотр позволит лучше понять принцип работы с этими инструментами и сделать правильный выбор при покупке трубореза.

Выбор инструмента для резки труб является делом непростым из-за множества вариантов конструкции и сильного ценового разброса. Для разовых домашних работ подойдут самые дешевые модели, способные выдержать несколько сотен отрезаний без ущерба качеству.

При наличии достаточного количества денег лучше приобрести сразу профессиональный электрический труборез с автоматическим снятием фаски. Окончательный выбор желательно делать непосредственно в магазине, учитывая советы продавцов.

Как резать металлическую трубу малого диаметра

  • Какая поверхность может быть на выходе, другими словами, какие «дефекты» имеют место быть (например, заусенцы, оплавленность краев, шероховатость);
  • Скорость обработки металлопроката;
  • Какие качественные параметры имеет продукция;
  • Уровень мастера, выполняющего тот или иной способ резки труб.

Если оборудование для резки труб будет выбрано неверно, последствием может быть не только порча имущества, но и получение травм у человека. Подходите к выбору оборудования с полной ответственностью, так как это долгосрочная покупка.

Совет! Не бегите за самой низкой ценой, выбирайте оборудование строго в соответствие будущих целей использования.

Чтобы разрезать трубопрокат с небольшим диаметром, нужно продукцию четко зафиксировать в прижиме трубореза и поворачивать рукоятку по часовой стрелке, потом следующий поворот и так далее.

Инструмент вращается до того момента, пока продукция не будет обработана до конца.

Чтобы процесс проходил без затруднений, место обработки смазывается маслом, которое понижает температуру металла и ускоряет весь процесс работы.

Зачастую возникает вопрос, «Как ровно резать трубы с большим диаметром».

  1. На предприятиях, как правило, ставят специальные фрезерные станки, в качестве ножа у которого ножовка крупного размера;
  2. В быту часто используют просто болгарку;
  3. Для ровной кромки, при разрезе труб большого диаметра, применяется газопламенная резка;
  4. Также набирает популярность лазерное оборудование.

При выполнении работ обязательно соблюдайте технику безопасности, ведь одно неловкое движение может повлечь за собой ряд проблем (вред здоровью человека, порча металлопроката).

Помимо вышеперечисленных специализированных труборезов полипропиленовые трубы вполне можно нарезать:

  • ножовкой;
  • электролобзиком на тихом ходу;
  • изнутри дрелью с дисковой насадкой.

Одно «НО». Края трубы в результате использования этих “подручных” инструментов получаются рваными. Это не только некрасиво, но и недопустимо.

Перед спаиванием трубные торцы должны быть зачищены от всех заусенцев и выровнены, иначе соединение получится непрочным. Подобная агрессивная резка практически всегда приводит к проблемам на монтируемом трубопроводе в будущем.

Использовать болгарку не рекомендуется. Из-за высокой скорости вращения ее диска полипропиленовая труба начнет нагреваться и плавиться. Подобная ситуация может произойти и при применении электрического лобзика, если его включить на всю мощность.

Этими инструментами пользоваться для разрезки пластика следует только в крайнем случае, когда ничего иного под рукой нет.

Резка трубы ножовкой

Если пластиковую трубу приходится резать ножовкой, то делать это надо, установив ее в стусло, – на весу производить нарезку крайне не рекомендуется, получить ровный аккуратный край так будет сложно

Независимо от выбранного инструмента сильно давить им на полипропиленовую трубу при резке нельзя ни в коем случае. Это касается применения как болгарки, так и профессиональных труборезов.

Усилия следует наращивать постепенно, иначе пластик может попросту треснуть. При сильном давлении в трубных стенках из PP могут произойти невидимые глазу разрушения, которые потом приведут к порыву трубопровода.

Есть еще один аргумент против сильного надавливания режущего инструмента на трубу из полипропилена – деформация в плане геометрии. Стенки в месте такого нажима начинают проминаться, из-за чего срез в сечении из круга превращается в овал. А торец для сварки с фитингом должен быть идеально круглым. Придется выправлять его потом калибратором, что потребует времени и сил.

Чтобы не допустить сгиба стенок, в разрезаемую трубу следует вставить пару круглых брусков из дерева чуть меньшего диаметра. Нож должен будет при резании полипропилена проходить между ними. Так пластик точно не согнется, а разрежется как надо.

Резка труб

При резке пластиковых изделий смазывать и охлаждать их водой не нужно, это приходится делать только при разрезании металлических труб

Категорически не стоит для резки использовать ленточную пилу либо циркулярку. Полипропилен слишком мягок и одновременно слишком хрупок для них. С одной стороны, трубу может вырвать из рук, а с другой – без сколов и трещин в месте среза здесь точно не обойдется.

Применять для раскроя труборезы, предназначенные для труб из металлов, тоже не рекомендуется. Ножи у них выполнены из другого материала с несколько иными характеристиками.

Пластик они будут не резать, а рвать. Исключением являются лишь универсальные инструменты для всех видов трубопроводов. Но стоят они немало, это больше вариант для профессиональных сантехников.

Для резки трубы из стали чаще всего применяется ручной роликовый труборез. Наиболее простой порядок работ имеет следующую последовательность:

  • выполнение разметки объекта по всей длине;
  • смачивание металла маслом или обычной водой;
  • установка трубы в струбцину, которая расположена на труборезе;
  • открытие прижимного блока и вкладывание объекта;
  • приложение режущего ролика к заранее начерченной линии;
  • хорошее завинчивание фиксирующего механизма.

Получить ровный четкий срез можно получить только соблюдая правила резки

Далее выполняется вращение механизма с постепенной его затяжкой, усиливая натяжение в блоке. Если труба имеет большой диаметр, то работа будет более продолжительной, поскольку ролики в инструменте необходимо передвигать по всей окружности изделия, при этом будет прослеживаться их глубокое врезание в материал.

Для металлопластиковых или полипропиленовых труб подходит ручной труборез гильотинного типа. Для разреза необходимо:

  • нанесение метки на месте требуемого разделения;
  • раздвижение ручек инструмента, обхват трубы и их смыкание;
  • нажатие на рукоятку таким образом, чтобы нож гильотины прошел через диаметр изделия.

При смыкании рукояток лезвие должно дотрагиваться до метки, а по завершении процесса потребуется выравнивание профиля по внутреннему диаметру, поскольку он немного сминается во время реза.

Популярные производители труборезов

Продукция для резки стальных труб на современном рынке представлена такими компаниями: Virax (Франция), Kraftool (Германия), Rothenberger, Super-ego и другими.

Французский производитель Virax выпускает профессиональное оборудование для обработки труб из стали и других материалов. Среди такого инструмента выделяют газовые и сантехнические ключи, резьбонарезные станки, гидравлические трубогибы, роликовые труборезы, тиски и трубные прижимы, гратосниматели, фаскосниматели.

Чтобы оборудование было надежным и служило долго, нужно отдать предпочтение известной фирме

Немецкая фирма Kraftool завоевала широкую популярность благодаря универсальности, высокому качеству и надежности продукции.

sposobyi-rezki-stalnyih-trub

Еще один немецкий концерн – Rothenberger – работает на рынке более 60 лет. Основные позиции продукции этого изготовителя такие:

  • монтажный инструмент;
  • ручные опрессовщики и изделия для заморозки труб;
  • инструменты и материалы для работы с медными, стальными и пластиковыми трубами;
  • оборудование для осуществления прочистки трубопроводов;
  • установки алмазного бурения.

Тайваньская компания Jonnesway предоставляет пожизненную гарантию на труборезы при условии соблюдения всех эксплуатационных правил.

Без трубореза качественный ремонт магистралей и резка стальных труб практически невозможна. Благодаря этому инструменту можно обеспечить хорошую чистоту, точность и прямолинейность среза.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
