Назначение и монтаж двухклавишного проходного выключателя

Как подключить проходной выключатель (управление светом из двух и более точек)

Схем монтажа переключателей для включения света с разных концов коридора существует несколько. Самая простая из них подразумевает наличие клавиш выключателей в двух удаленных друг от друга местах помещения и одной линии питания светильников.

Если точек включения освещения необходимо сделать более двух, то разводка электропроводов выйдет несколько сложнее. Но и здесь ничего особого мудрого тоже нет.

Общая классическая схема с парой выключателей

Если следовать представленным схемам подключения переключателей, то особых проблем с организацией управления светильником из нескольких точек не возникнет – надо лишь не перепутать жилы

Если с помощью проходного выключателя планируется подавать напряжение на люстру с двумя или тремя раздельными наборами лампочек, то схема несколько усложнится. Здесь придется монтировать переключатели с несколькими клавишами, а клемм для проводов там гораздо больше.

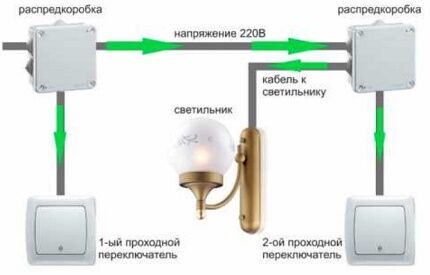

Проще всего организовать управление осветительным прибором с двух разных мест в помещении. Для этого понадобится лишь пара стандартных переключателей и несколько метров электропроводки.

Плюс потребуется соблюдать простейшие правила электромонтажа, чтобы исключить поражения током и гарантировать безопасность эксплуатации всей системы в дальнейшем.

Разные схемы подключения проходного выключателя

Схема «проходного коридорного выключателя» с двумя переключателями – самая популярная, ее повсеместно используют в коридорах и спальнях, а также на лестницах и верандах

При реализации схемы подключения с нескольких мест выходы обоих переключателей соединяются парой жил с получением двух раздельных питающих цепей. Затем на вход одного коммутирующего изделия подсоединяется провод с фазой, а на вход второго – отвод до лампочки.

В результате при любом положении обеих клавиш общая цепь питания «проходного выключателя» получится либо разорвана, либо соединена. Свет можно будет включать и выключать из двух разных точек.

Такое решение позволяет запитать напряжением осветительный прибор при включении лишь какой-либо одной клавиши. Вторая, с другой стороны помещения, при этом всегда коммутирует одну из существующих линий.

Первая схема является самой простой и дешевой в реализации. Ее применяют чаще всего. Однако если светильников в помещении несколько или лампочки в люстре разведены на две группы, то подобный вариант проходного выключателя не подойдет.

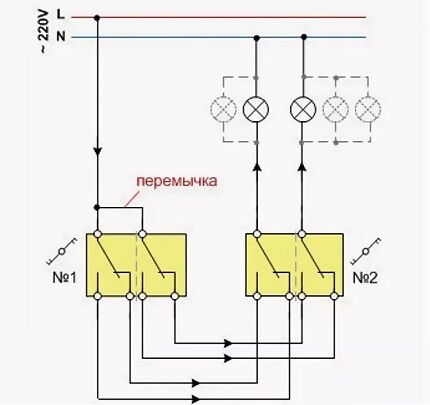

Подсоединение пары двухклавишных переключателей

Если требуется подать питание на две отдельные линии ламп освещения, то придется прибегнуть к монтажу двухклавишных переключателей с шестью контактами каждый

По технологии монтажа и применяемым устройствам данная схема практически повторяет первый базовый вариант. Только проводов в этом случае прокладывать придется больше.

И чтобы хоть немного на них сэкономить, питающий провод на первый в цепи переключатель рекомендуется делать с перемычкой. Тянуть пару отдельных жил от распределительной коробки выйдет слишком накладно.

Если линий с лампами три, то двухклавишные переключатели меняются на трехклавишные аналоги. Во всем остальном схема подсоединения проводов остается прежней, только их количество увеличивается.

С двумя точками включения света и одной или несколькими группами освещения все достаточно просто. Там нужна проводка и пара переключателей. А вот при необходимости организовать управление из нескольких мест придется приобретать еще один тип переключающих устройств.

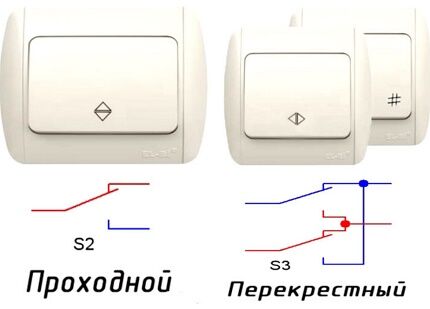

Схема с перекрестным переключателем

Если выключателей для одного светильника надо установить несколько, то без перекрестного переключателя не обойтись. В этом приборе одна из цепей является транзитной

В такой схеме подключения крайние переключатели ставятся обычные проходные, как в первом случае. А между ними потом монтируется перекрестный аналог с четырьмя клеммами подсоединения электропроводки.

При нажатии на клавишу в таком коммутирующем устройстве происходит размыкание соединенных контактов и сразу же перекрестное их замыкание в новую питающую цепь. Кроме одноклавишных перекрестных переключателей существуют приборы и с большим количеством клавиш. Они предназначены для схем с несколькими группами лампочек.

Назначение и монтаж двухклавишного проходного выключателя

Однако в этом случае жил к клеммам придется подсоединять гораздо больше. И здесь крайне важно ничего не напутать. За правильностью электромонтажа при такой разводке необходимо следить особо внимательно.

Схема для двух ламп и четырех точек

Если нужна еще одна точка «включения/выключения», то устанавливается еще один перекрестник с последовательным подключением проводов к уже имеющимся

Электрики рекомендуют соединять переключатели между собой через распределительную коробку. Однако гораздо проще сделать это напрямую посредством двухжильного провода. Практика показывает, что подобное соединение более целесообразно и норм электротехники не нарушает. А расход электропроводов при нем сокращается серьезно.

Проверенные на практике схемы подключения перекрестного выключателя приведены в следующей статье, с содержанием которой мы советуем ознакомиться.

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно.

Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные».

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке.

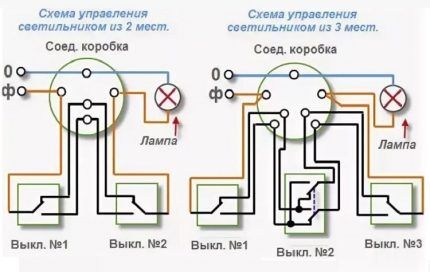

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Назначение и монтаж двухклавишного проходного выключателя

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы.

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей.

Читать далее:  Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

Как выглядит и работатет проходной выключатель

Подключение проходного двухклавишного выключателя

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом.  В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.

Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.

Схема распределения связей в сети

Схема распределения связей в сети

Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.

Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.

Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

рисунок схематичного подключения проходного выключателя в квартире расположение на стенах

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

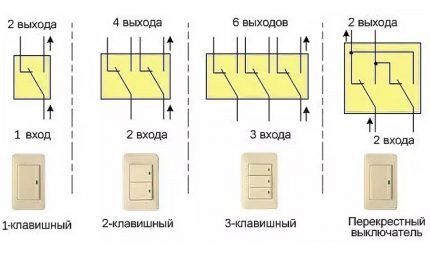

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

https://www.youtube.com/watch?v=9cG_VmdR4uk

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

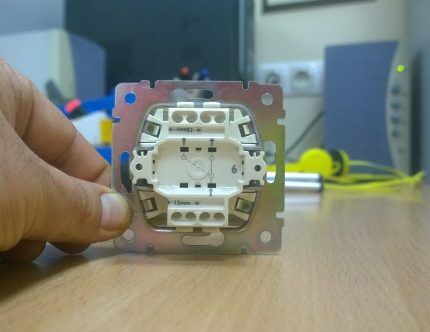

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Для подключения проходного выключателя света необходим

кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2

Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

  • у проходного 1 клемма сверху и 2 снизу
  • у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов

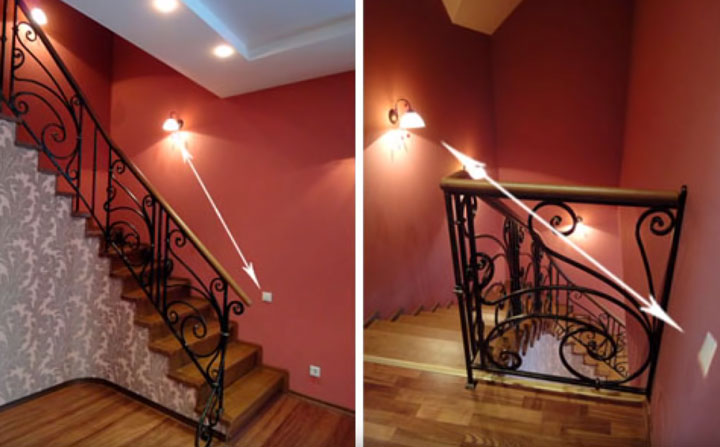

Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

  • высокая надежность и безопасность эксплуатации;
  • мгновенное отключение электроснабжения помещения при необходимости из любой точки;
  • оптимальное расходование электроэнергии;
  • низкая себестоимость;
  • простая установка, не требующая привлечения специалистов;
  • отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Схема подключения двухклавишного проходного выключателя

Назначение и монтаж двухклавишного проходного выключателя

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

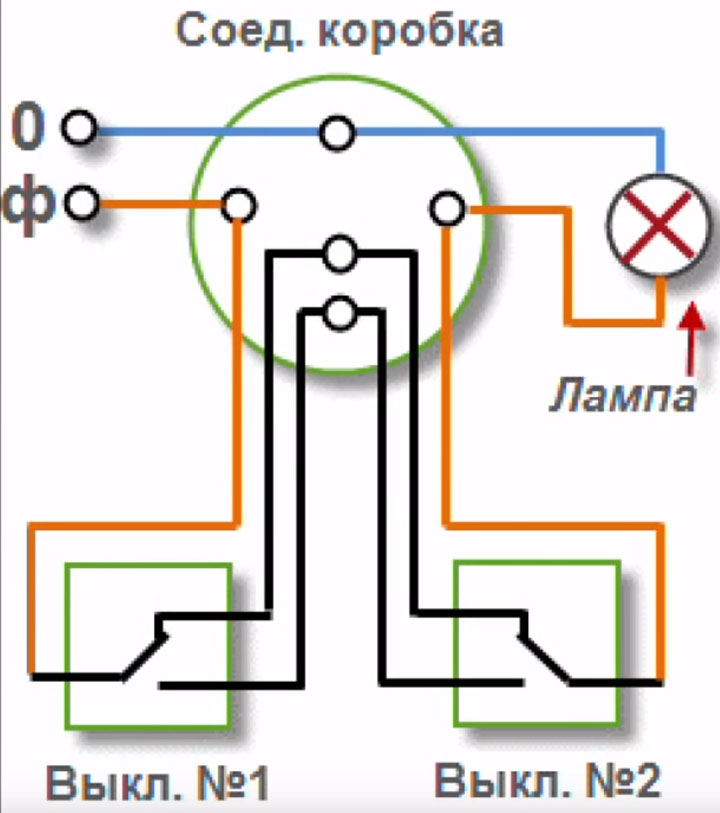

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

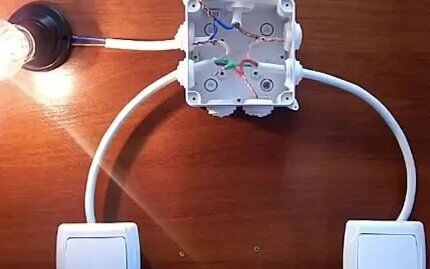

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

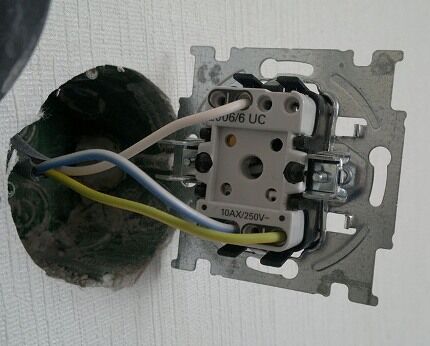

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Читать далее:  Установка напольного газового котла монтаж своими руками и технические нормы

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

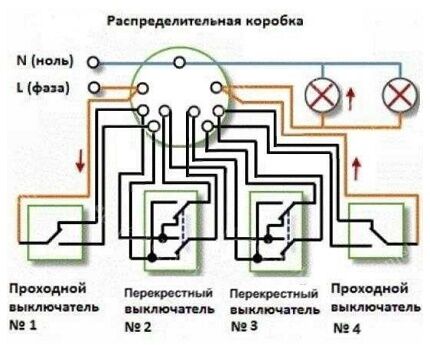

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Главная » Проводка » Выключатели » Проходные » Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения.

На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.

В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Проходной выключатель

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

  • средний выключатель имеет больше проводов и совсем другую схему подключения;
  • конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

  • сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
  • после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
  • производится подключение в соответствии со схемой.

Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства.

Схема подключения трех проходных выключателей

Схема подключения трех проходных выключателей

схема подключения проходных выключателей 2 штукиСхема без заземляющего проводника

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

  • у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
  • аккуратно выдавливается сердцевина выключателя;
  • отжимаются зажимы корпуса на внутреннем механизме выключателя;
  • одна из клемм вынимается из гнезда;
  • переустанавливается один контакт напротив другого;
  • на контакты устанавливается коромысло;
  • корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Известные производители проходных переключателей

Подключение проходных 2-клавишных выключателей с двух мест

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

  • подключаете на нее фазный проводник, который будет идти на лампочку
  • на оставшиеся подсоединяете две другие жилы

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места.

Проходные переключатели фирмы Legrand

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Читать далее:  Как сделать контур заземления в частном доме своими руками: требования к монтажу устройства

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Цветовые решения для переключателей из серии Celiane

Схема с трех мест

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

применение проходного выключателя в двухэтажном особняке на лестнице

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Проходной выключатель

Бытовые как выключатели, так и переключатели для света  выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

Вид на переключатель сзади

Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге  двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также степень защищенности по IP и обозначения зажимов для проводов.

Проходной и перекрестный переключатели

Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)

кабель ВВГнг-Ls

При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим.

В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах. Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели.

Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.

Контактные зажимы для электропроводов на переключателе могут быть:

  • винтовыми с прижимной пластиной и без нее;
  • безвинтовыми пружинными.

Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.

Подсоединени жил

По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо

Также в маркировке переключателей присутствуют обозначения клемм:

  1. «N» – для нулевого рабочего проводника.
  2. «L» – для проводника с фазой.
  3. «ЗЕМЛЯ» – для нулевого под заземление защитного проводника.

Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется.

Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Устройство, контролирующее две группы светильников

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами “бывалых” электриков.

Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит.

А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

По количеству клавиш переключатели бывают:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

Они делятся на обычные (проходные), комбинированные и перекрестные (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

Виды переключателей

По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

По схеме подвода проводов выключатели бывают для открытой (накладные изделия) и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств.

Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
