Как найти и устранить обрыв провода в стене обзор способов

Как найти обрыв провода в стене своими руками

Обрыв проводки может быть двух типов, это может быть обрыв в скрытой или открытой проводке. Если это произошло со скрытой проводкой, нужно знать, как найти обрыв проводки, линию кабеля поможет найти обычный транзисторный приемник.

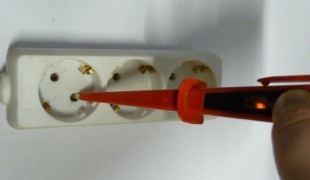

Для начала к розетке можно присоединить любое устройство, к примеру, электробритву, приемник нужно поставить на средневолновый диапазон и двигать им по поверхности, если вы услышите шум и треск, значит, именно в этом месте оборвалась проводка.

  • Если в квартире нет света, нужно понять, идет ли напряжение на счетчик. Для этого потребуется индикаторный тестер, им нужно дотронуться до контактов счетчика, перед этим выключите на электрощитке все автоматы.
  • Если при наведении тестера на счетчик, напряжения нет, значит место повреждения находится перед счетчиком. Если же оно есть, обрыв произошел в квартире. Иногда, чтобы устранить все неисправности нужно просто заменить предохранители.
  • Если же случай более сложный, требуется устранить неполадки в системе. Чаше всего обрывы происходят в разводных коробках, так как при высоком сопротивлении, провода могут перегореть.
  • Если повреждение произошло в открытой проводке, то найти и устранить его проще, если же проводка закрытая, то лучше обратиться к специалисту, так как работ предстоит достаточно много.

Перед началом работ по устранению обрыва нужно взять тестер для обнаружения напряжения, потребуется также специальная отвертка индикатор и простая отвертка, плоскогубцы и нож с изолированной ручкой, изоляционные материалы и бесконтактный индикатор скрытого электропровод.

Для того чтобы найти обрыв открытой проводки нужно понять, какой провод поврежден: фазный и нулевой, в этом поможет индикаторная отвертка, она определит все контакты включателей или розеток и проверит их исправность.

Если розетка находится под напряжением, то ней есть присутствует только один контакт. Если говорить о выключателе, то в момент усиления мощности, отключен может быть только один или все контакты. Если благодаря отвертке, обнаружится, что фаза работоспособна, то будет видно, что поврежден нулевой провод. Если проводка скрыта, то для определения неисправности лучше пригласить профессиональных электриков.

Это будет лучше и в том случае, если повреждена , нужно стараться не переоценивать свои возможности, особенно в таком серьезном деле.

Если же вы имеете достаточные навыки работы с электропроводкой, то можно найти обрыв скрытой проводки самому, для этого можно использовать акустический или индукционный метод.

  • Для акустического метода нужен будет генератор, его требуется подсоединить к кабелю, также нужны будут наушники и акустический датчик.
  • Процесс состоит в прослушивании электропроводки этими приборами. В месте обрыва вы будете слышать в наушниках щелчки, при этом генератор нужно будет правильно настроить.

Если вы решили использовать индукционный метод, генератор нужно подключить к силовому кабелю, определить уровень нагрузки и применить датчик, там где произошел обрыв, вы также будете слышать сигналы.

Если у вас бетонные или кирпичные стены, воспользуйтесь бесконтактным индикатором для нахождения скрытой проводки. Все кабели в таких зданиях устанавливаются горизонтально или вертикально, а все повороты сделаны под прямым углом.

Обычно, в таких домах хорошо известна. Индикатор нужно продвигать по стене и в районе обрыва вы услышите сигнал. Можно использовать и другие методы, но для их применения, нужно пригласить специалистов компаний, имеющих лицензию на проведение таких работ.

Если в квартире потух свет или не работает розетка, это может возникнуть из-за обрыва электрического провода.

Для устранения неисправности нужно пригласить профессионального электрика или попробовать найти повреждение и устранить его самостоятельно.

Рассмотрим, как найти обрыв провода в стене, какие приборы понадобятся для диагностики и как устранить неисправность.

Провода могут повредиться при ремонте

Причиной повреждения электрического провода может быть использование тонких, некачественных кабелей, нарушение технологии монтажа, перегрузка сети, повреждение при выполнении строительных и ремонтных работ и т. д.

На неисправность в работе электросети указывает:

  • частое срабатывание автомата на щитке;
  • искрение;
  • короткое замыкание;
  • отсутствие фазы, нуля по отдельности или обеих одновременно.
№Класс неисправностиХарактеристика
1 Первый Приходится более, чем на 50% от всех неисправностей. Происходит в местах соединения проводников, их подключения к контактам розеток, выключателей, электрощитов.
2 Второй Если при выполнении ремонта забили гвоздь или просверлили провод перфоратором. Это может привести к короткому замыканию.
3 Третий В 20% случаев происходит разрыв без постороннего вмешательства. Он может возникнуть вследствие износа кабеля, перегрузки сети или неисправности в работе устройства защитного отключения тока.

Наиболее часто обрыв происходит в местах соединения проводов и подключения проводников к контактам. Эти неполадки сравнительно легко обнаруживаются и ремонтируются. Небольшие повреждения могут дать о себе знать через длительное время.

№Вид инструментаХарактеристика
1 Отвертка с индикатором Это самое простое и недорогое устройство. Индикатор способен указать на поврежденную зону, расположенную не более, чем в 30 см от места диагностики.
2 Трассоискатель Разработан для нахождения скрытого или открытого кабеля, находящегося под напряжением, с целью устранения его обрыва без повреждения изоляции в токопроводящих коммуникациях.
3 Сигнализатор Е 121, называют его «дятлом» С помощью этого простого прибора можно прозвонить наличие провода на глубине 7 см.
4 Сигнализатор MS Одинаково реагирует на проводник тока и металлические элементы арматуры. Не показывает фольгированный кабель. За счет недорогой стоимости подходит для частного пользования.

Для устранения неполадок в электрической сети понадобится пассатижи, изоляционная лента и острый нож с изолированной ручкой.

Тестер покажет, подается ли напряжение на счетчик

Если в квартире пропало электричество, с помощью тестера определяем, подается ли напряжение на счетчик. Предварительно в щите выключаем автоматы. Если в щитке нет тока, значит обрыв произошел до счетчика. Если ток есть, значит обрыв в квартире.

Все токоведущие кабели располагаются в вертикальном и горизонтальном положении, их повороты выполняют под прямым углом. Такая схема монтажа проводов упрощает поиск проводников, ведущих от розетки к коробке.

Иногда для устранения поломки просто нужно заменить предохранители. Часто кабели перегорают в разводных коробках.

Ищем место обрыва

Первым делом отключите электропитание

Прежде чем приступить к работе, нужно отключить питание на всех источниках тока. Чтобы понизить сопротивление, прожигают изоляцию на кабеле.

Чтобы найти, какой участок электрического провода поврежден, нужно знать все элементы проводки. Разрыв или повреждения может возникнуть на участке между:

  • коробками;
  • коробкой и розеткой;
  • коробкой и выключателем;
  • коробкой и осветительным прибором.

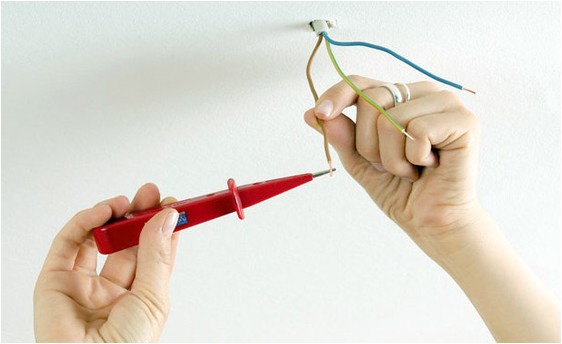

Чтобы найти место обрыва или повреждения электропроводки между выключателем и коробкой, понадобится однополюсный индикатор напряжения.

Для определения участка неисправности снимаем коробку с выключателя, ставим тумблер в включенное положение, проверяем присутствие фазы на контактах. Если фаза отсутствует, значит, поврежденный участок располагается между коробкой и выключателем.

Если прибор показывает наличие фазы, тогда проверяем контакты на включенном осветительном приборе. При отсутствии фазы на светильнике обрыв находится между светильником и распределительной коробкой.

Если света нет, фаза на выключателе есть, а на светильнике отсутствует, значит, при монтаже допущена ошибка, фаза и нуль поменяны местами.

Значит, неисправность нужно искать на участке между коробкой и выключателем. Диагностику проводим через контакты осветительного прибора.

Если фаза не доходит до выключателя, это говорит о том, что провода поменяны местами между выключателем и коробкой. Ищем неисправность, правильно соединяем провода. В этом случае выполнять замену лампочек даже при выключенном выключателе опасно.

Над участком обрыва сигнал прервется

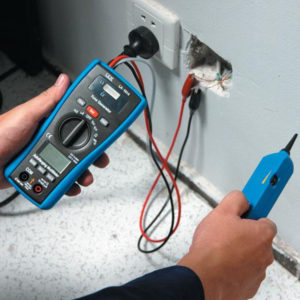

Если в доме имеется трассоискатель, с его помощью можно быстро выявить место повреждения.

Скрытая проводка в доме или квартире является самой удобной с точки зрения эстетики. Провода не висят, не портят внешний вид помещения своим присутствием, найти их непросто.

Однако в случае выхода части системы из строя обнаружить поврежденный участок становится проблематично. Как найти проводку в стене? Для этого понадобится специальное оборудование – мультиметр, трассоискатель, индикатор напряжения.

Пользоваться этими приборами можно в домашних условиях. При наличии минимальных навыков с этим вполне возможно справиться самостоятельно.

Как найти и устранить обрыв провода в стене обзор способов

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

  • сверление дыр в стене;
  • некачественная установка проводки на этапе строительных работ;
  • проведенный ранее неправильный ремонт электросетей.

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

  • Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

Приборы поиска электорпроводки  профессиональные

Прибор представляет собой генератор высоковольтных импульсов на тиристоре. Конденсатор C2 К75-53 1 мкФ на напряжение 5 кВ. Его можно заменить несколькими конденсаторами меньшей ёмкости, но суммарная ёмкость должна быть около 1 мкФ, рабочее напряжение не меньше 5 кВ.

Схема управления тиристром ST1 взята из (4). Номиналы деталей схемы указанны на принципиальной схеме. Прибор собран в небольшом пластиковом кейсе, см.фото. Неоновая лампа Л1 нужна для сигнализации напряжения сети 220v на питание прибора.

Теперь два примера применения прибора из моей практики.

Как найти и устранить обрыв провода в стене обзор способов

1. Снижение кабеля от УКВ антенны. Сопротивление между экраном и центральной жилой по показанием тестера 100 Ом. Должно быть около 5…10 ОМ. При подключении прибора к кабелю один человек нажимал на кнопку SA1, а я наблюдал за антенной и кабелем вечером. Под правым болтом подключения кабеля к шлейфу антенны были видны искры. Правый болт был сильнее подтянут. Переходное сопротивление упало до 8 Ом.

2. Необходимо было отремонтировать электро проводку в доме. Потухла эл.лампа освещения в комнате. Лампа цела и исправна. Лампу вывернул. Концы в патроне закоротил. К отдельной линии отходящий к патрону лампы подключил провода отходящие от прибора «0» и «1». При нажатии на кнопку SA1 прибора в месте разрыва в проводке выходящего с потолка раздавались разряды. Ликвидация разрыва легко устранена.

Фото прибора.

Причин неполадок в электропроводке может быть очень много, это может произойти в любую минуту, включая время, когда провода находятся под напряжением.

Виноват в этом может быть брак провода, некачественный монтаж, ошибочная и многое другое.

В тех местах, где кабель поврежден провод будет нагреваться, а если возникнет повышенное напряжение, он оборвется.

Причиной могут стать и механические повреждения, в результате неправильного забивания в стену гвоздей и высверливания дыр, также проблема может возникнуть по причине повышенного напряжения.

Самым простым подобным устройством является отвертка-индикатор. Многие имеют ее дома, а если нет – можно позаимствовать у соседей. Хотя индикатор стоит совсем недорого, но он очень слабый. Определить точное местонахождение проводов даже при успешном их обнаружении невозможно, индикатор укажет на опасную зону в 30 см. Не удастся с помощью индикаторной отвертки найти провод, находящийся не под напряжением.

Читать далее:  Что дешевле и лучше - газгольдер или магистральный газ

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он настолько прост в обращении, что с ним сможет справиться даже абсолютный дилетант. Тем не менее, данным устройством можно определить не только  месторасположение проводов, но и где произошел порыв. Глубина его действия доходит до 7 см.

У сигнализатора MS, выпускаемого в Китае много модификаций, но наиболее востребована модель MS-18. Особенностью китайского детектора проводки является высокая чувствительность ко всему металлическому, поэтому он одинаково реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах панельных домов.

В продаже можно встретить тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения , скрытого под отделкой и анализа его состояния профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактным и красивым исполнением. Принцип работы их примерно тот же, но стоимость довольно высока, особенно если покупать для разового использования.

Водная таблица цен рассматриваемых приборов

Высокая цена специальных устройств – это одна из причин, почему домашние мастера, интересуются, как найти провод в стене без прибора и зачастую отдают предпочтение дедовским не раз проверенным на практике методам решения этой проблемы. Ведь в прежние времена при обнаружении проводки в стене обходились без приборов, находя электросети под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных технических средств, есть несколько, и каждый из них может обеспечить разную степень точности.

  1. Визуальное определение места прокладки трасс. Данный способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые при ремонте снимают, это позволяет без труда найти штробу, куда обычно укладывают провода. Поскольку при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить электрический провод в стене не возможно.
  2. С помощью радио или приемника. Данный способ мастера советуют дилетантам, интересующимся, как определить где проходит проводка в стене. Причем для этой цели сгодится самый обычный, настроенный на средневолновую частоту приемник. Под приятную музыку его надо водить вдоль стены, следя за появлением потрескиваний.
  3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, появление шумов и треска будет означать обнаружение скрытой проводки.

Надо помнить, что с помощью радио или микрофона можно определить нахождение проводки в стене с погрешностью 15–20 см. Поэтому при использовании данных устройств лучше сделать небольшой отступ, чтобы избежать удара током и такая подстраховка будет не лишней.

Способы обнаружения

Обрыв в проводке может произойти в любое время, на чаще всего это случается, когда электропроводники, находятся под напряжением. Причиной повреждения кабеля может быть некачественное изделие, неправильно выполненный электромонтаж и многое другое. В том месте, где есть повреждение, провод постоянно нагревается и при повышении напряжения может оборваться.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.

Если говорить о сети 220 В, то в основном у потребителя возникают две проблемы: обрыв фазы и обрыв нуля. И в том и в другом случае придется вызывать электрика, но есть и нюанс. Обрыв фазы просто оставит объект без света. Неприятно, конечно, но пережить можно, и ремонтировать поломку не спеша.

А вот обрыв нуля по сравнению с обрывом фазы — настоящая проблема для потребителя и электрика. Конечно, если обрыв нуля происходит прямо в помещении, то эффект будет тот же — отсутствие электричества, а вот если обрыв произойдет на подстанции или на распределительном щитке, то картина меняется в корне.

Нулевой провод отходит от средней точки соединенных в звезду обмоток высоковольтных трансформаторов и разводится на все щиты и шкафы, к этой же точке подключается шина заземления. Именно нулевой провод отвечает за безопасность электрооборудования.

Если происходит обрыв нуля до счетчиков, через которые идет запитка двух и более квартир, то возникает любопытная ситуация. При обрыве проводки счетчики окажутся соединенными по нулевому проводу, хотя из-за обрыва нуля самого-то нуля там уже не будет. Еще более неприятной делает ситуацию то, что счетчики запитываются для равномерной нагрузки на трансформатор разными фазами.

В результате обрыва нуля фаза от одного счетчика, пройдя по обмотке напряжения, начнет взаимодействовать с фазой второго счетчика, которая также приходит через свою обмотку. Короткое замыкание, как кажется на первый взгляд, не произойдет, потому что две включенные последовательно обмотки, рассчитанные на работу при напряжении 220 В, окажутся запитаны от напряжения 380 В.

Однако ситуация на самом деле гораздо более проблематична: при обрыве нуля нулевая точка будет смещаться к тому потребителю, который загружен больше. В результате нагруженный потребитель получит в розетке не 220 В, а, к примеру, 120 В, тогда как его сосед будет иметь 260 В. Если же в одной квартире вообще нет нагрузки, то все 380 В будут в розетках этой квартиры.

Теперь представьте, что вы возвращаетесь к себе домой, не зная, что произошел обрыв провода, а у вас в розетке не привычные 220 В, а все 380, и смело включаете в сеть какой-либо электроприбор. Или холодильник сам включится. Что произойдет с электроприбором, представляете?

Конечно, обрыв фазы встречается гораздо чаще, чем такой обрыв нуля, но и в том и в другом случае помощь специалистов вам понадобиться. Как, безусловно, и при обрыве силового кабеля. Самому эти проблемы устранить крайне сложно

Обрыв провода
, точнее силового кабеля, всегда приводит к серьезным проблемам. Ведь без электричества может остаться не одна-две квартиры, а целый дом, квартал, заводской цех или все предприятие целиком.

Конечно, перед монтажом силовые кабели обязательно проверяются на предмет повреждений, а после окончания работ испытываются высоким напряжением. И иногда именно в момент испытаний обнаруживаются дефекты в уже сооруженной кабельной линии. Часты случаи и когда обрыв провода происходит уже в процессе эксплуатации из-за механических повреждений или различных коррозионных процессов.

И тогда перед специалистами вплотную становится вопрос — срочно найти обрыв кабеля, причем уже хорошо закопанного.

Поиск обрыва кабеля может осуществляться различными методами, но вначале остановимся на видах повреждений.

  • Однофазное повреждение — одна из жил замыкается на оболочку кабеля. Это повреждение наиболее распространено.
  • Междуфазное повреждение — жилы кабеля замыкаются между собой.
  • Разрыв жил — может возникать как из-за заводского брака, так и из-за механических воздействий — механические воздействия, смещение пластов земли и т. д.
  • Нарушений внешней оболочки кабеля — возникает по тем же причинам, что и разрыв жил.

Как найти и устранить обрыв провода в стене обзор способов

Акустический поиск обрыва кабеля. Для этого используют генератор, который подключают к кабелю, акустический датчик и наушники. Обрыв проводов определяется прослушиванием места предполагаемого нарушения. В месте, в котором произошел обрыв, на определенной частоте слышны щелчки.

Индукционный поиск обрыва кабеля. Генератор подключается к жилам силового кабеля (схема подключения меняется в зависимости от типа повреждения). Согласовывается нагрузка, и применяется электромагнитный датчик, а также наушники. В результате нагрузки оператор наблюдает на поврежденном участке резкий всплеск сигнала генератора, затухающий впоследствии.

Для начала кабельную линию отключают с обеих сторон, а также определяют и отключают все возможные ответвления. В некоторых случаях приходится проводить специальную процедуру: прожиг кабельной изоляции для снижения сопротивления.

При проведении работ часто применяются трассоискатели, которые позволяют быстро и с высокой точностью осуществить поиск трассы кабельной линии, а также найти скрытые токопроводящие коммуникации, которые могут быть как под напряжением, так и обесточены. В последнем случае будет необходим еще и специальный генератор, поставляемый в комплекте с некоторыми моделями трассоискателей.

В последнее время, особенно в развитых странах, при сооружении кабельных линий, а также неметаллических коммуникаций применяют специальные маячки (маркеры), которые дают возможность легко и быстро найти обрыв, используя вышеупомянутые трассоискатели. Однако в нашей стране эта технология еще не прижилась.

Существуют и другие методы поиска обрыва кабеля: метод шаговых напряжений, колебательного разряда, емкостной. В любом случае разведка кабельной трассы, определение типа повреждения и, собственно, поиск обрыва провода должны проводить специализированные, имеющие соответствующие лицензии компании.

Помимо значительно опыта, они обладают всеми необходимыми устройствами и оборудованием, специально разработанными для поиска и устранения неисправностей. Это трассоискатели, кабелеискатели, металлоискатели, современные мультисканеры и другие устройства. Имеются в арсенале специалистов специальные сигнализаторы и индикаторы, которые позволяют осуществлять поиск повреждений кабеля на качественно новом уровне.

Отправьте нам свой вопрос и менеджер ответит Вам в кратчайшие сроки

Как найти и устранить обрыв провода в стене обзор способов

Напоминаю, что все статьи предыдущего конкурса, а также правила и итоги можно увидеть .

Перед тем, как начать работы по устранению обрыва нужно выключить фазный провод. При помощи молотка уберите всю штукатурку в центре повреждения, а также справа и слева, всего нужно освободить до 15 см.

Концы порванного провода нужно развести в разные края. При помощи перфоратора и особой коронки сделайте в стене отверстие, чтобы в него поместилась ответвительная коробка.

Поместите в проем коробку и закрепите ее с использованием алебастра, в нее нужно аккуратно поместить провода. Если есть запас, поврежденные провода нужно объединить по цветам и обмотать изолентой.

После окончания работы, закройте коробку крышкой и покройте отремонтированное место штукатуркой. Если проводка находится в специальных трубках, оборванные провода нужно аккуратно вытянуть, а вместо них поставить новые при помощи протяжного приспособления.

В целом, эта работа требует достаточно серьезных знаний, особенно если речь идет о скрытой проводке, но при определённой сноровке, это вполне выполнимо. Если вы хотите узнать об этом больше, можно посетить на нашем сайте, там всегда можно найти много полезного.

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Как найти и устранить обрыв провода в стене обзор способов

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт.
В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс.

При помощи таких самодельных устройств можно найти место обрыва скрытой проводки. При обнаружении разрыва контакта прибор перестанет издавать звуковые сигналы, изменится характер шумов или погаснет индикаторная лампочка. Однако у этих приборов есть один весомый недостаток: обнаружение кабеля невозможно, если скрытая проводка находится на глубине более 5 см.

  • Если вам необходимо повесить картину, то бесконтактный указатель напряжения с легкостью укажет вам ее местоположение с точностью до 10 см. Для этого используем его свойство загораться красным цветом при близком расположении от участков цепи, находящихся под напряжением. То есть в местах, где он светится красным, расположена электропроводка.
  • А вот если вам необходимо знать, как найти в стене проводку при поиске повреждения, то это уже совсем другой вопрос. Для ответа на него следует знать, что для разводки сети 220В используется два провода.
    Один из них фазный, а второй нулевой. И если место обрыва фазного провода обнаружить достаточно просто, то для поиска места повреждения нулевого провода придется повозиться.
Читать далее:  Септик для дачи юнилос астра — обзор, отзывы, достоинства и недостатки

Попробуем заняться логикой

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

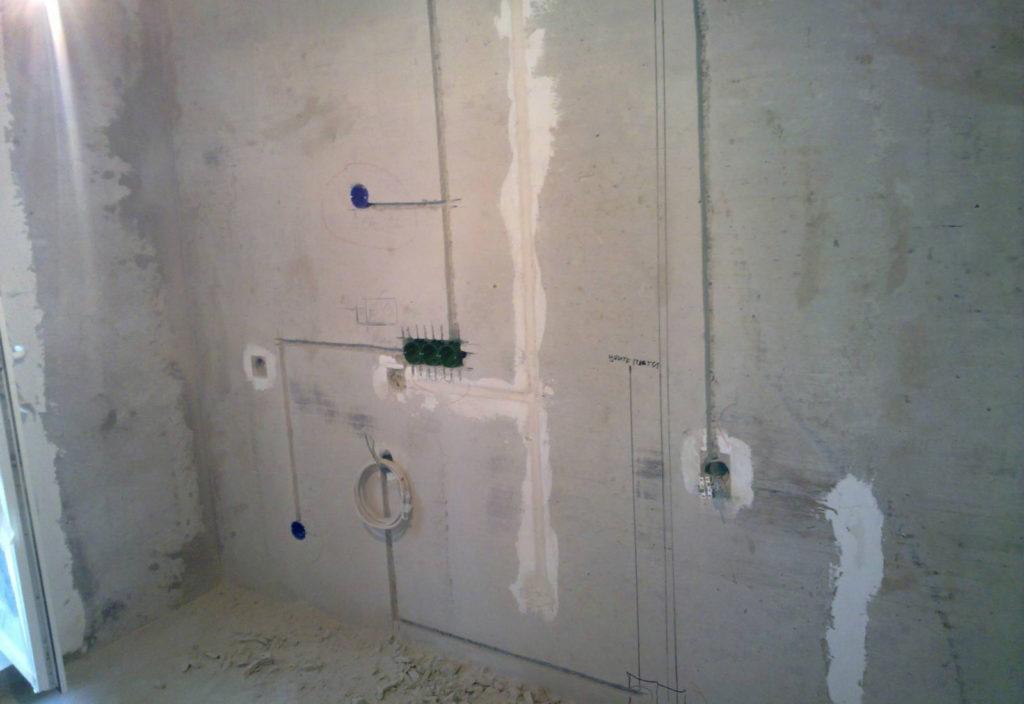

Схема поиска скрытой проводки в квартире

Исходя из этого, можно предположить следующее:

  1. От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
  2. Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
  3.  Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Подготовительный этап

Прежде чем приступить к работе, подготовьте необходимые инструменты. Итак, вам понадобятся:

  • Тестер.
  • Отвертка-индикатор.

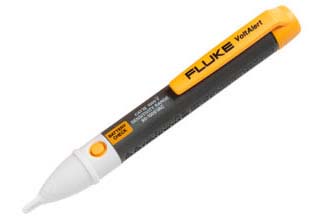

  • Бесконтактный индикатор скрытого электропровода. Обратите внимание, что иногда простой бесконтактный индикатор встраивают в отвертку-индикатор. Однако чтобы подобный инструмент сработал «на отлично», убедитесь, что в исследуемой стене отсутствуют другие металлические узлы, кроме электропроводки.
  • Обычная отвертка.
  • Нож с изолированной ручкой.
  • Пассатижи.
  • Изолента.

Причины обрыва проводки

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

Однако, если подача электроэнергии на каком-либо участке цепи прекратилась, следует найти и устранить возникшую проблему. В этой статье мы расскажем, как найти обрыв в скрытой проводке в стене.

Давайте разберемся, как же найти неисправность в электропроводке? Неисправности возникают вследствие неправильного или небрежного монтажа, нарушения целостности изоляции, обрыва проводов, плохого контакта между элементами цепи или перегрузки сети. На неисправность указывают:

  • Отсутствие нуля;
  • Отсутствие фазы;
  • Отсутствие фазы и нуля одновременно;
  • Искрение;
  • Короткое замыкание.

Косвенным образом на неисправность указывает слишком частое срабатывание защитной автоматики.

Классификация

Чаще всего неисправности возникают в местах соединения проводов в распределительных коробках, розетках, в местах подключения к контактам автоматов электрощита или выключателям осветительной сети. Такие неисправности относят к первому классу, они составляют более половины случаев неполадок электрической сети. Все они сравнительно легко обнаруживаются и устраняются.

Второй класс неисправностей – повреждения скрытой проводки во время ремонта при сверлении, долблении и прочих работ, связанных с необходимостью проникновения в толщу бетонной конструкции. Вследствие ремонта в проводку может быть вкручен шуруп или вбит гвоздь. В таких случаях высока вероятность короткого замыкания в стене.

Незначительные повреждения изоляции не всегда проявляются сразу же, проблема может возникнуть через несколько месяцев или даже лет.

Третий класс – обрыв провода непосредственно в стене без вмешательства извне. Это достаточно редкое явление и на долю неисправностей третьего класса приходится около 20% случаев неполадок. Обрыв может произойти вследствие сильного износа проводки, выполненной из алюминиевого провода, перегрузок в сети или неисправности УЗО.

Причиной обрыва могут быть и нарушения технологии монтажа, например, соединения скруткой, механические повреждения изоляции или неправильный расчет сечения провода для конкретной группы подключения.

Самое «безобидное» последствие обрыва провода – отсутствие напряжения в отдельно взятой точке подключения, всей группе подключения или в целом в квартире. При обрыве нулевого проводника кроме обесточивания отдельно взятой ветви или квартиры в целом возникает угроза перегрузки исправной части сети. Искрящая проводка или короткое замыкание могут привести к более серьезным последствиям, вплоть до возникновения пожара.

Для поиска обрыва понадобятся:

  • Индикаторная отвертка;
  • Трассоискатель или другое устройство для поиска обрыва скрытой проводки в стене;
  • Отвертка;
  • Мультиметр;
  • Пассатижи;
  • Нож с изолированной рукоятью;
  • Изолента.

Как найти и устранить обрыв провода в стене обзор способов

В первую очередь нужно определить аварийную группу подключения. Если у вас есть план проводки, ничего сложного в этом нет. Если на поврежденной розетке есть фаза, то включая-выключая автоматы, можно найти искомый провод. Наличие фазы проверяется индикатором. Группу подключения, в которой выявлена проблема, следует полностью отсоединить от автомата, отключая все жилы кабеля.

После этого нужно последовательно прозвонить все соединения, начиная от кабеля в щите до обнаружения места, где розетки соединены одной жилой. Если есть доступ к распределительным коробкам, их нужно вскрыть. Если внутри неполадок нет, производится прозвон поврежденной жилы от соединения.

Если коробки недоступны или разводка выполнена без них, нужно снимать розетки по всей длине поврежденного участка и прозванивать через них. Чаще всего проблемы возникают в первой розетке, так как на нее приходится максимальная нагрузка. Если повреждение так и не обнаружено, значит оно находится внутри стены.

Ищем в стене

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя. Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.

После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.

Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается.

Встречный поиск места аварии – условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.

Иногда проблемы возникают с нулевым проводом. В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы». При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В.

Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.

Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.

На целостность провода указывают шумы, треск или другие помехи. Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой статьи.

В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.

Устранение проблемы

Если проблема возникла в новой проводке, концы провода нужно соединить. Соединение выполняется следующим образом:

  • Фазный проводник должен быть отключен от подачи электроэнергии.
  • Слева и справа от места обрыва нужно снять штукатурку со стены. В конечном итоге нужно высвободить не менее 10 см провода.
  • Концы аварийного провода нужно развести в стороны и просверлить в стене отверстие под ответвительную коробку. Отверстие намечают перфоратором с корончатой насадкой, выбирают лунку долотом.
  • Коробку поместить в подготовленную лунку, закрепить алебастром и завести в нее провода.
  • При наличии запаса концы поврежденного провода соединяют между собой по цвету изоляции и тщательно изолируют. Соединение выполняется с помощью СИЗ.
  • Коробку закрывают крышкой, место ремонта заштукатурить и восстановить отделку.

В некоторых случаях поврежденный участок следует полностью заменить, протягивая его сквозь гофру с помощью протяжного устройства.

Порядок ремонта поврежденного нулевого проводника немного отличается от ремонта фазы. От шины отсоединяется нулевой провод и к нему прикрепляется фазный. После этого все остальные действия производятся так же, как при устранении обрыва фазы.

Профилактика

Выявить и устранить скрытые дефекты проводки крайне сложно, однако некоторых неприятностей вполне возможно избежать. Прежде чем приступать к любым ремонтным работам, связанным с проникновением в толщу стен, следует найти скрытую проводку с помощью трассоискателя или любого другого доступного устройства.

Если речь идет о проводке старого образца, выполненной из алюминиевого провода, желательно как можно быстрее заменить ее полностью.

мера профилактики неполадок электросети – правильное проектирование и точное соблюдение правил монтажа.

При соблюдении правил эксплуатации электрокоммуникаций, они могут исправно служить в течение десятков лет. Но на практике довольно часто встречаются повреждения электросетей, которые могут быть вызваны разными причинами. К таким факторам относятся:

  • Долговременная эксплуатация кабеля
    . Проводка может безукоризненно функционировать в течение многих лет, однако после определенного временного лимита она начинает разрушаться. В этом случае в сети рассыпаются скрутки и проявляются утечки, которые регулярно выбивают УЗО (его отсутствие сказывается на усилении утечек). Рано или поздно такие нарушения приводят к перебоям, а затем и к полному прекращению подачи электротока.
  • Механическое повреждение
    . Не зная схемы прокладки электросетей, при высверливании отверстий и забивании гвоздей в стене легко можно задеть провод, вызвав его обрыв, а иногда и короткое замыкание. Порой незначительное механическое повреждение дает отложенный эффект: в этом случае целостность жилы может нарушиться не мгновенно, а спустя несколько месяцев или даже год.
  • Бракованный провод
    или некачественно выполненный электромонтаж
    . Поврежденные кабели имеют тенденцию к постоянному нагреву, что может привести к фатальным последствиям. После внезапного скачка напряжения такие жилы могут оборваться.
  • Некорректное использование переходников
    . Сбои в работе электропроводки могут быть вызваны неправильной эксплуатацией удлинителей или тройников. Это может случиться, если к устройству подключается несколько высокомощных бытовых агрегатов, например, стиральная и посудомоечная машины. В такой ситуации кабели, которые идут от переходника, подвергаются перегреванию и повышенной нагрузке, что может привести к расплавлению изоляции.

Прибор для поиска проводки

Фото прибора.

Если авария произошла на скрытом участке электропроводки, то ответ на вопрос, как найти обрыв провода, лучше искать вместе с профессиональным электриком, потому что самостоятельно вы вряд ли сможете локализовать проблемное место.

Шаг второй.
Если вам доступен весь участок электропровода, то, используя тестер, вы сможете найти поврежденное место. Делается это по следующей схеме:

  • На распределительном щитке отключите напряжение.
  • Сделайте две «засечки». Первая – возле выхода провода из распределительной коробки надрезаете изоляцию, обнажая металл проводника, вторая – проделываете ту же процедуру приблизительно через метр от первой «засечки».
  • Измерьте на «выделенном» участке сопротивление. Малая величина указывает на то, что в этом участке разрывов нет.
  • Повторяйте те же операции на каждом метре электропровода, пока тестер не покажет отсутствие сопротивления.
Читать далее:  Газовые инфракрасные излучатели для промышленных помещений виды принцип работы обзор брендов

Шаг третий.
Если тестер показывает, что на определенном участке отсутствует сопротивление, то это означает, что вы нашли место повреждения. Проделываем на «выявленном» участке операцию с «зарубками», уменьшая между ними расстояние, чтобы максимально точно найти точку повреждения. Как утверждают специалисты, указанная методика является оптимальной при поиске разрыва проводов.

Если место повреждения фазного проводника находится в кирпичной или бетонной (без металлических арматур) стене, то вам необходимо воспользоваться бесконтактным индикатором скрытой проводки. Как правило, провода от распределительной коробки прокладываются по определенной схеме (по горизонтали или по вертикали с поворотом под прямым углом), поэтому проследить «путь» электропроводки не составит вам особого труда. Далее по ходу проводов, слегка прикасаясь к стене, двигайте индикатор, который определенным сигналом сообщит вам о месте разрыва.

  • Если на одной из клемм розетки у нас присутствует напряжение, то, скорее всего, поврежден нулевой провод.
  • Если же напряжения нет не на одной из клемм розетки, то повреждение именно в фазном проводе.
  • Еще возможен вариант, когда у вас имеется напряжение на обеих клеммах розетки. Но это бывает крайне редко и этот случай мы, возможно, опишем в одной из следующих наших статей.
  • Если же у нас повреждена проводка освещения, то сначала необходимо определить поврежденный участок. Для этого необходимо проверить наличие напряжения на фазном проводе, приходящем к выключателю.
  • Нулевого провода здесь либо вообще нет, либо он проходит помимо выключателя (такое встречается достаточно редко). Если напряжение на выключатель приходит, то обрыв на другом участке, если не приходит, то на участке от распредкоробки до выключателя.
  • Дальнейшую проверку наличия напряжения делаем на патроне вашего светильника. Для этого не забудьте включить выключатель. Если напряжения уже нет, то обрыв на участке от выключателя до светильника, если есть, то, скорее всего, у вас обрыв нулевого провода.

Для этого вскрывается выключатель от осветительного прибора; в выключенном положении проверяется наличие «фазы» на контактах. При ее отсутствии место обрыва находится между коробкой и выключателем. Если имеется «фаза», ее наличие проверяется также на светильнике (в этом случае включается выключатель). При отсутствии «фазы» на всех жилах место повреждения следует искать между светильником и коробкой.

Встречается вариант, когда при неработающем освещении и отсутствии «фазы» на выключателе индикатор показывает ее наличие на светильнике. Такой расклад означает, что нулевой и фазовый провода поменялись местами.

Для решения проблемы требуется проследить прохождение провода «фазы» по всему расстоянию проложенного кабеля, начиная от коробки до светильника и далее до выключателя. Необходимо отыскать пункт, где произошла смена проводов, отсоединить их и выполнить новый крепеж, правильно расположив проводку.

При выполнении поиска повреждений следует отключить электропитание кабеля, которое может осуществляться с любых источников. В отдельных случаях может понадобиться прожиг изоляции проводки, позволяющий снизить уровень сопротивления.

Установив приблизительную зону поражения, следует приступить к углубленному поиску места повреждения, осуществить которое можно при помощи разных методов.

  • Перед задуманной перепланировкой квартиры. При любых манипуляциях, затрагивающих даже не несущие конструкции (например, при разборе перегородки или при переносе дверного проема), важно учитывать расположение электрокоммуникаций.
  • Перед установкой бра, навешиванием картины или другого настенного аксессуара. Для проведения подобных работ важно знать, где находится кабель, чтобы не наткнуться на него при сверлении отверстий или забивании гвоздей.
  • При приобретении жилья. Сразу же после покупки квартиры желательно составить план электросетей, расположенных по стенам и потолку. На схеме также стоит отметить места нахождения розеток, выключателей, распределительной коробки. Подобная разметка поможет при выполнении капитального/косметического ремонта квартиры, а также при расстановке мебели.

Для поиска электротрассы можно воспользоваться самодельными либо профессиональными приборами, которые были описаны выше.

Для устранения поврежденного фазового провода, следует выполнить такие шаги:

  • Прежде всего нужно отключить фазный провод.
  • При помощи молотка или иного инструмента убрать штукатурку или иную отделку с поверхности стены. Необходимо освободить участок вдоль трассы примерно на 10-15 см, захватывая зону справа и слева от предполагаемого центра повреждения.
  • От сети требуется отделить поврежденную жилу, стараясь не задеть изоляцию на прочих кабелях.
  • Медную проводку лучше соединять пайкой. Для этого требуется взять дополнительный кусок подобного изделия, из которого выполняется ремонтная перемычка.
  • Желательно также предварительно надеть на жилу поврежденного кабеля поливинилхлоридную либо термоусадочную трубку. Концы перемычки скручиваются с концами перебитого провода, после чего соединения спаиваются.
  • На отремонтированное место плотно (в несколько слоев) накладывается изоляционная лента, после чего на нее осторожно задвигается трубка, одетая на провод. Это обеспечивает герметичность крепежа.

Как найти и устранить обрыв провода в стене обзор способов

Алюминиевые провода хуже поддаются пайке, для которой к тому же требуется специальный припой и флюс. В этом случае самым надежным способом соединения будет клемма WAGO, при этом место ее крепления требуется обмотать изолентой и дополнительно покрыть герметиком.

Провода можно также соединить при помощи ответвительной коробки. Для этого с оборванного провода снимается изоляция, после чего его концы разводятся в разные стороны. При помощи перфоратора, оснащенного специальной коронкой в стене пробивается отверстие, размеры которого совпадают с параметрами ответвительной коробки.

Устройство вставляется в проем, после чего оно закрепляется алебастром. В коробку помещаются провода, при этом поврежденные жилы соединяются по цвету и обматываются изоляционной лентой. В заключении коробка с восстановленными проводами закрывается крышкой.

Если кабели помещаются в специальных трубках, поврежденные жилы следует осторожно вытянуть наружу, а вместо них при помощи протяжного приспособления вставить новые провода.

При повреждении нулевого кабеля в начале работы его требуется отсоединить от шины, прикрепив фазную жилу. Весь остальной процесс совпадает с описанным выше регламентом.

После любого вида ремонта штробы покрываются штукатуркой. Давать напряжение в отремонтированную проводку можно лишь после полного высыхания покрытия.

Ремонтные работы, связанные с обрывом провода скрытой проводки, обычно требуют сложных строительно-ремонтных работ: демонтажа отделки, штробления стен с последующей заделкой и покрытием участка стены декоративными материалами.

Устранение обрыва скрытого провода часто требует демонтажа отделки, поэтому такие работы целесообразно совмещать с капитальным ремонтом помещения

Поскольку немедленное проведения подобных манипуляций не всегда доступно, в отдельных случаях можно порекомендовать проложить новый провод по поверхности стены, укрыв его в специальный короб или трубку.

На представленных ниже роликах представлены подробные видеоинструкции по поиску поврежденного кабеля.

Поиск обрыва провода – достаточно сложный и ответственный процесс. Он требует внимания, аккуратности и строгого соблюдения инструкций. Применяя изложенные выше методы, можно отыскать место повреждения провода и устранить найденный дефект.

Важно: все проводки электросистемы должны быть расположены строго горизонтально или вертикально (не по диагонали или вкруговую). Между коробками и розетками, включателями кабели идут параллельно полу и потолку. От коробок проводки тянутся строго вниз, параллельно стенам.

Правильное расположение проводов поможет быстрее найти обрыв проводки в стене

Провода должны располагаться строго горизонтально и вертикально. Правильное размещение поможет в поиске обрыва скрытой проводки в стене

В деле поиска проводки в стене поможет трассоискатель. Это компактный прибор, который подскажет, как проходят кабели.

Важно: бытовой трассоискатель стоит около 2 тысяч рублей. Обратите внимание на товары фирм 5bites, Benetech, «МЕГЕОН». Пользоваться прибором просто – нужно лишь водить им по стене. Там, где есть повреждения фазы, трассоискатель издаст звуковой или световой сигнал.

Если поврежден нулевой контакт, а не фазный, трассоискатель его не найдет. Что делать? Менять местами с фазным проводником.

Удобно искать проводку с помощью бесконтактного указателя напряжения. Он укажет на наличие проводки, если она не спрятана слишком глубоко под бетоном (не более 20 сантиметров). Чтобы отыскать кабели, прибором водят по стенке.

Важно: прибор можно купить в любом строительном магазине. Стоит он от 700 до 2 тысяч рублей. Опытные мастера рекомендуют продукцию от «СЕМ», «Тесто», «Флюк».

  • найти и с помощью перфоратора нужно аккуратно вскрыть бетонную стяжку и обнаружить кабели или металлические трубки, в которых расположены кабели;
  • обесточьте всю квартиру целиком;
  • обычно трубки разборные, нужно удалить элемент, который скрывает поврежденный кабель;
  • часть поврежденной проводки надо вырезать. Для этого используют кусачки;
  • теперь в руках у вас два проводка – их необходимо соединить. Поможет клемма или термотрубка. Первый вариант надежнее, второй – дешевле;
  • место соединения проводки обмотайте изолентой;
  • закройте трубку или кабель-канал;
  • заделайте стену бетонным раствором.

Важная информация

Не забудьте после завершения ремонта электропроводки изолировать все участки, где есть оголенные провода. Также помните, что работа с электричеством не терпит безалаберности и легкомысленности. Будьте аккуратны и внимательны. Прежде чем приступать к работе, не поленитесь и лишний раз убедитесь, что электричество отключено.

Как найти обрыв проводки в стене мы с вами разберемся в деталях. Это достаточно распространенная проблема, с которой сталкивался практически каждый.На первый взгляд она достаточно трудно решаема, и своими руками устранить ее будет сложно,но это не так.Ведь для поиска и устранения проблемы нет необходимости вызывать профессионального электрика. В большинстве случаев достаточно иметь школьные знания об электрическом токе и указатель напряжения.

Перед тем как найти обрыв проводки в стене следует подготовить весь необходимый инструмент. Для этого не потребуется каких-то спецсредств, и все необходимое вы наверняка найдете у себя дома.

Итак:

  • Двухполюсный индикатор напряжения с возможностью определения цепи. Но это как идеальный вариант. При желании можно обойтись и обычной отверткой — индикатором и тестером.
  • Бесконтактный указатель напряжения. Это,пожалуй, единственная вещь, которой может не оказаться у вас дома. Но его стоимость не очень высока и даже на самые лучшие модели цена варьируется до 1000 рублей. Да и в домашних условиях вещь это незаменимая.
  • Пассатижи, ручки которых изготовлены из диэлектрического материала.
  • Отвертка, ручка которой изготовлена из диэлектрического материала.

Выводы

Теперь мы знаем, как найти в стене электропроводку, а также как искать места повреждения скрытой и наружной проводки. Осталось дело за малым – выполнить ремонт.И если с наружной проводкой все достаточно просто, то ремонт скрытой проводки может вызвать определенные проблемы. Главное, соблюдать правила безопасности при работе с электрическими приборами и устранение любой проблемы, связанной с электричеством, обойдется без происшествий.

Из-за нарушения целостности проводки, замурованной под слоем отделочных материалов, жильцы квартиры могут остаться без привычных удобств. Чтобы восстановить подачу тока, надо знать, как найти обрыв в стене и исправить обнаруженное повреждение.

Заподозрить повреждение электросетей можно в случае частичного исчезновения подачи электрического тока. На обрыв провода может указывать отсутствие напряжения в розетках, расположенных в определенной зоне, или не работающее в отдельной комнате освещение.

Как найти и устранить обрыв провода в стене обзор способов

Иногда неполадки в проводке могут также сопровождаться задымлением или искрением кабеля.

К дефектам проводов относятся обрывы и изломы жил в шнуре, а также нарушения в изоляционной оболочке кабеля

https://www.youtube.com/video/nEFbygVmCaw

Повреждения случаются на различных отрезках сети: электроподача может быть нарушена в месте соединения кабеля с розеткой или с выключателем; на участке между этими устройствами и коробкой либо осветительным прибором.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
