Монтаж открытой электропроводки и обзор возможных ошибок

Разделение электропроводки на группы (линии)

В первую очередь следует разобраться в структуре электрической сети. Она состоит из электроточек, связанных между собой и с силовой линией разного рода кабелями и проводами, защитных устройств и автоматических выключателей, контура заземления.

Не стоит путать провода и кабели. Первые – это проводники для внутренней разводки, которые могут быть одно- и многожильными, вторые стоят из нескольких проводов, объединенных общей защитной оболочкой.

Сложности работы с проводами

При самостоятельном устройстве электрической проводки необходим огромный багаж знаний и умений: от расчетов сечения провода до навыков скручивания проводов и установки монтажных коробок

Кабели можно монтировать в земле, под водой, в бетонных конструкциях; их используют и для устройства домашней электросети, если требуется подключение мощных приборов или особая защита.

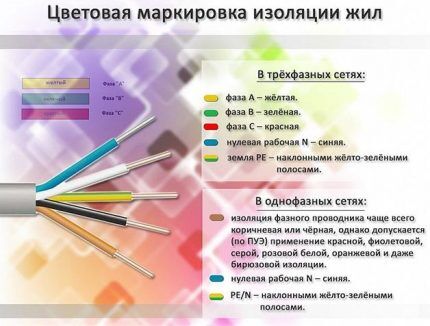

Расцветка проводов

Расцветка проводов не случайна, она определена нормами ПУЭ. Не все следуют рекомендациям по правильному подключению, но в результате оно очень облегчает в дальнейшем ремонтные работы

Жилы проводов состоят из металлов, которые хорошо проводят электроток: меди и алюминия.

Медь считается более ценным материалом по ряду причин:

  • имеет большую плотность тока;
  • отличается износостойкостью и выносливостью на излом;
  • обладает меньшим сопротивлением при окислении;
  • не сжимается, как алюминий, поэтому не образует зазоров в соединениях.

Для внутренней стационарной проводки рекомендуется использовать одножильные медные провода, которые прочнее и надежнее многожильных аналогов.

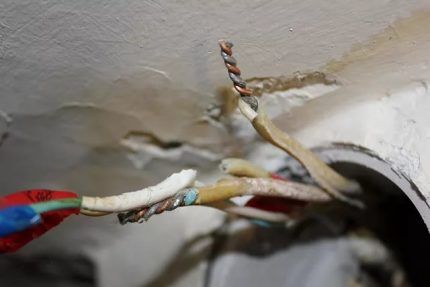

Скрутка меди и алюминия

Скрутка медного провода с алюминиевым – непростительная ошибка. Эти материалы имеют разные характеристики, поэтому контакт между ними никогда не будет прочным и безопасным. Если возникла необходимость, следует воспользоваться переходниками – клеммами из стали

Виды кабелей и проводов для электромонтажных работ:

  • ВВГ (от 1,5 мм² до 10 мм²) и его аналог NYM – оба многофункциональны;
  • ПВС – для подключения светильников;
  • ПВ1 – для электрощитов;
  • ПВ3(6 мм²)  – для монтажа СУП.

Вид ретро монтажа открытой электропроводки

Разновидности ВВГ также могут оказаться полезными: ВВГ-П (плоский), ВВГнг(А), ВВГнг(А)-LS и др.

Кроме выбора проводов или кабелей важно разбираться в системах заземления, которые гарантируют безопасное использование электроприборов. В частном доме обязателен монтаж заземляющего контура, в городских квартирах обычно заземляют ванну и бытовые приборы.

Существует несколько строгих правил: например, нельзя подключать заземляющие провода к металлическим коммуникациям или производить самостоятельные работы в электрощитке.

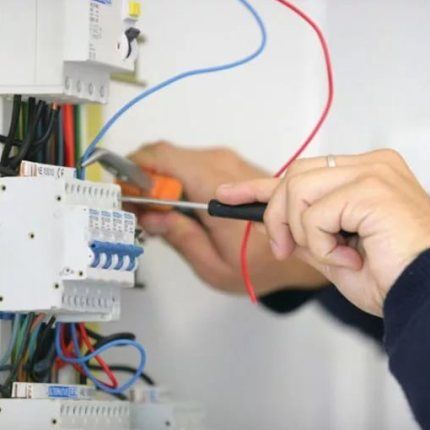

Установку УЗО и автоматов-выключателей, а также любые монтажные работы в электрическом щите лучше поручить квалифицированным электрикам, имеющим допуски. Они смогут правильно определить нагрузку и подобрать автоматический выключатель.

Составление проекта внутриквартирной или внутридомовой разводки – это ответственное и сложное дело, требующее квалификации. Существует множество принципов и норм монтажа проводов, выключателей и розеток.

Вот только некоторые из них:

  • проводку лучше разделить на группы – розеточные, освещения и т.д., выделив отдельные линии под мощную электротехнику;
  • в чертеже необходимо указать точки питания и места установки мощных энергопотребителей (духовки, кондиционера, стиральной машины);
  • место расположения розеток – от 0,3 м до 1 м от пола;
  • оптимальная высота монтажа выключателей – 0,8-1 м от пола;
  • лучше больше розеток – не потребуются удлинители;
  • отдельный проект – на слаботочную систему (для защиты от помех провода протягиваются отдельно от силовых линий, с отступом не менее 0,5 м);
  • выключатели санузла выводят в коридор и др.

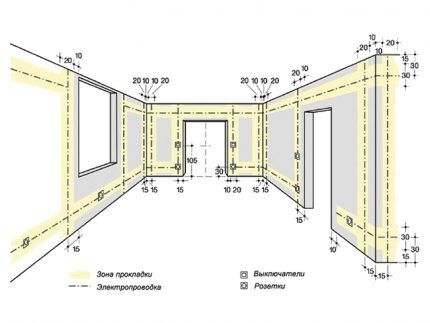

Очень важно правильно проложить и саму проводку – внутреннюю или наружную (открытого/закрытого типа). Рекомендуем ознакомиться с правилами проектирования электропроводки в частном доме.

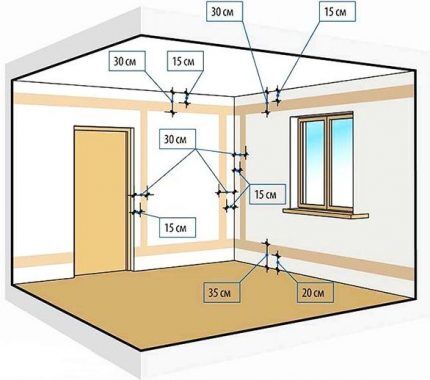

Схема монтажа электропроводки

Схема монтажа электропроводки: провода не должны пересекаться с различными инженерными системами, а укладываться – только горизонтально и вертикально. Наиболее безопасное место монтажа линий – под потолком, откуда идут вертикали вниз, к розеткам и выключателям

Схему проводки необходимо хранить, она обязательно пригодится во время проведения ремонтных работ.

Если возникают сомнения в собственном опыте или навыках, лучше обратиться к специалистам – квалифицированным электрикам. Им знакомо множество мелких, но важных нюансов, которые простой обыватель не может учесть в силу своей неопытности.

Опытный проектировщик грамотно составит схему проводки, учтет нормативы и требования ПУЭ, произведет расчеты, выберет оборудование подходящего номинала и, в конце концов, возьмет всю ответственность на себя. При самостоятельном проектировании и монтаже отвечать за ошибки придется владельцу жилья.

Рассмотрим один из вариантов, при котором можно большую часть электромонтажных работ выполнить своими руками. По наиболее сложным вопросам придется обращаться к специалистам, но проштробить каналы для проводки или подключить розетки с выключателями можно и самостоятельно.

Проект уже составлен, сейчас с помощью стремянки, уровня (лазерного или пузырькового), строительной рулетки, маркера производим разметку – чертим прямо на штукатурке/бетонной плите горизонтальные и вертикальные линии там, где будут проложены электромагистрали.

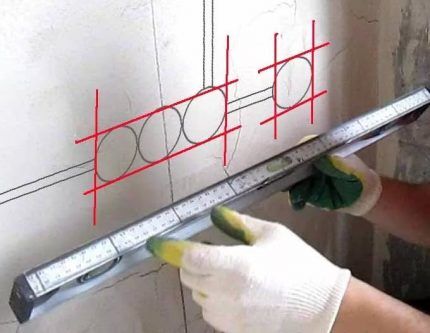

Разметка розеток

Кроме прямых линий расположения проводов отмечаем места монтажа распределительных коробок, розеток и выключателей – просто обводим маркером окружности по конкретным размерам устройств. От точности разметки зависит качество штробления

Начинать нужно с отбивания горизонтального уровня, который называют «уровнем чистого пола» – то есть пола с финишным напольным покрытием. Именно от него отмеряется расстояние до розеток и выключателей.

https://www.youtube.com/watch?v=

Силовая магистраль прокладывается примерно в 0,3 м от потолка, на полметра ниже можно расположить слаботочную линию. Рядом с косяками планировать укладку не рекомендуется.

Условия для работы

На момент начала разметки следует полностью закончить с укладкой стяжки и «мокрой» штукатуркой. Рекомендуется учитывать особые условия для проведения дальнейших монтажных работ: температура воздуха – от 10ºС и выше, влажность – максимум 70 %

Обязательно отмечаем места установки мощных электроприборов (желательно с основным характеристиками), ширину штроб, оборудуем места прохода через строительные конструкции.

Монтаж открытой электропроводки и обзор возможных ошибок

К окончанию разметочных действий стены, полы и потолки в комнатах должны превратиться в своеобразные чертежи с яркими и четкими обозначениями.

Половина успеха ровного штробления – правильно подобранный инструмент:

  • штроборез, оснащенный пылесосом;
  • перфоратор (желательно, чтобы энергия удара была не менее 15 Дж), сверла, коронки, буры того же производителя;
  • болгарка, диски по бетону;
  • зубило;
  • молоток.

Ручные инструменты пригодятся на труднодоступных участках и там, где нужна ювелирная точность.

Не убирая далеко инструмент, проверяем, соответствуют ли штробы толщине кабеля, а вырезанные подрозетники – размерам монтажных устройств.

Если все в порядке, щетками и кистями зачищаем все углубления и ниши, убираем мусор, стираем пыль и грунтуем рабочую поверхность составом глубокого проникновения.

Для монтажа электрической проводки потребуется чуть больше инструментов: стриппер, пассатижи, кусачки, специальный нож для разделки кабелей, отвертки с диэлектрическими ручками, пресс-клещи для огильзовки проводов, индикаторная отвертка, паяльный фен, тестер, шуруповерт, шпатель и емкость под гипс.

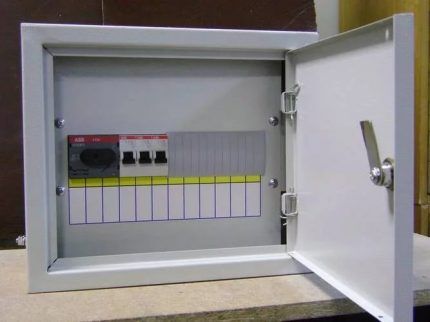

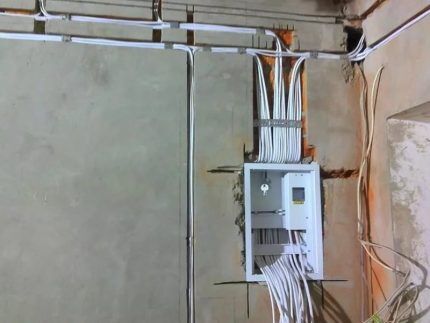

Электрощиток для дома

Сначала закрепляем на стене электрический щиток, к которому будут вести все линии. Если квартира в многоквартирном доме и щит находится на площадке, этот этап пропускаем

Затем поочередно, начиная от ближайших к щитку, прокладываем магистрали. Рассчитывая длину проводов, не забываем учитывать выпуски из монтажных и распределительных коробок по 0,2 м.

Часть проводов помещаем в защитные гофротрубы, если это указано в проекте. Стараемся на перекручивать провода, чтобы не спровоцировать внутреннего напряжения.

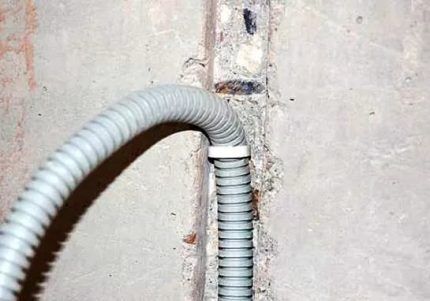

Крепление на скобу

Кабеля, размещенные в штробах, необходимо зафиксировать примерно на расстоянии 0,15-0,20 м от распределительных коробок. Для этого применяют скобы и хомуты с дюбелями

В дальнейшем закрепляют алебастровым раствором (гипсом), но не по всей длине, а точечно. Интервал монтажных креплений – 0,5 м, но на поворотах и углах – по 0,1 м от изгиба.

Читать далее:  Лучшее электрическое отопление дома: советы и рекомендации специалистов

Для прокладки кабеля по потолку обязательно используется гофротруба, причем крепится она на специальных клипсах ( с учетом последующей установки подвесной конструкции).

Основные принципы можно понять на примере установки одиночной монтажной коробки, которая выполняется в такой последовательности:

  • удаляем ножом соединительные «ушки»;
  • проверяем соответствие размеров;
  • вставляем гофру с проводом в предназначенное отверстие на коробке (вырезается по перфорации);
  • отрезаем лишнюю гофру, оставив небольшой конец (1 см);
  • фиксируем коробку на гипс: смачиваем углубление водой, быстро наносим гипс, вставляем коробку и некоторое время удерживаем ровным прямым предметом (например, уровнем);
  • удаляем гипс, попавший внутрь коробки, влажным пальцем.

Когда монтируют от 2 до 5 монтажных коробок, для прочности и равномерного распределения используют жесткий каркас, например, алюминиевый уголок.

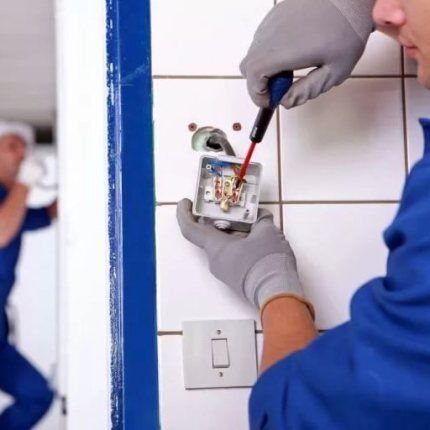

После монтажа проводов и коробок поочередно подключаем розетки. Работы с выключателями производятся в процессе устройства осветительной системы.

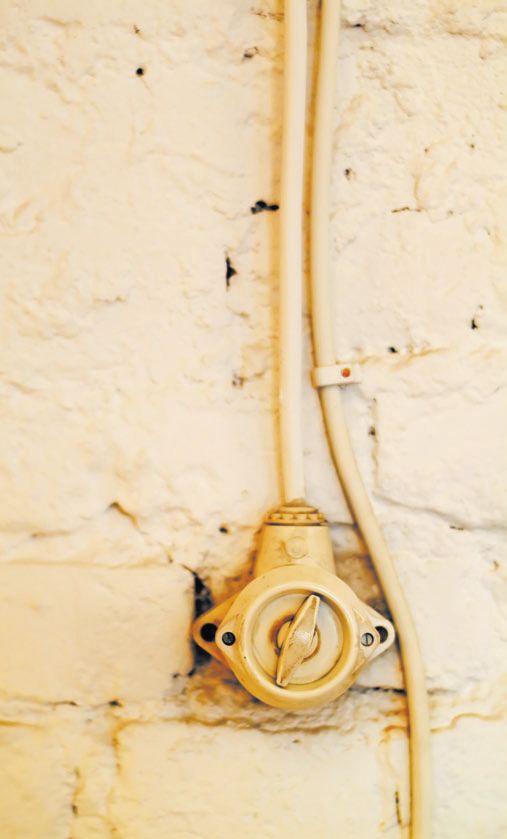

Монтаж в стиле ретро

Исторически сложилось, что не слишком надежно изолированные провода протягивались по стенам на фаянсовых изоляторах. Расстояние от стены до провода составляло не менее 2 см.

Мода на «ретро» снова вернула этот тип открытой электропроводки к жизни: изоляторы можно найти в продаже в китайских интернет-магазинах, в деревнях – селеньях (настоящий антиквариат) и на «блошиных рынках».

Обычный изолятор представляет собой трехсантиметровую «гирьку» со сквозным каналом под тонкий гвоздь. Изолятор прибивается к стене или потолку, и на его тонкую «шейку» крепится провод.

Провода для ретро-проводки выбираются также «под старину»: медная жила упакована в резиновую изоляцию и белую хлопчатобумажную пряжу, пропитанную противогнилостным составом (марка ПР).

Для розеточных линий используется «трехжильный» провод, вручную свитый из трех одножильных (фаза, «ноль» и защитный провод). Для осветительной проводки можно использовать два провода если светильники не металлические. Производство этих проводов ограничено, так как преимущество отдается полимерной изоляции.

Крепление на скобы

В подвальных помещениях и гаражах часто применяется экономная по расходу и стоимости материалов проводка с креплением на электротехнические скобы.

Кабели и провода с качественной многослойной изоляцией (ВВГнг или NYM) можно крепить прямо к поверхности, но лучше подстраховаться и подложить под кабель полосу из металла или изоляционного материала.

Ширина полосы должна быть не менее 20 мм шире кабеля. Металлическую полосу подключают к общему заземлению.

Электротехнические скобы из оцинкованной стали выпускаются в двух вариантах: с одним ушком под крепеж и с двумя ушками.

В зависимости от «рельефа» при прокладке открытой электропроводки между элементами крепежа выдерживается расстояние от 0,3 до 0,6 м.

Важна ли мощность энергопотребления?

Кроме проектирования необходимо учесть и такой момент, как потребляемые мощности в доме.

В многоэтажном доме квартирного типа они обычно стандартизированы, но в отдельном коттедже перед утверждением документов потребуется знать, какую именно выделенную мощность запрашивать у поставщика электроэнергии.

Таблица мощностей приборов

С определением общей потребляемой мощности поможет справиться эта таблица. На ней указаны усредненные показатели для различных бытовых электроприборов и электроинструментов, более точные данные можно найти в техпаспортах оборудования

Ошибочно предполагать, что общая потребляемая мощность является суммой отдельных мощностей. Одновременного включения всех приборов в сеть фактически не происходит, поэтому при расчетах необходимо использовать такую величину, как коэффициент одновременности.

Для розеток он составляет максимум 0,2, то есть в одно и то же время обычно задействовано не более 20% точек питания.

Прокладка электропроводки в гофрированных трубах

Прочный негорючий пластик и жесткость ребристой поверхности хорошо защищают провода от механических повреждений. В то же время отличная гибкость позволяет прокладывать проводку по максимально неровным поверхностям и в углах.

Внутри гофры можно поместить несколько проводов или силовые кабели. Общая толщина пучка проводов не должна превышать 40% диаметра трубы, чтобы проще было разделять их при ремонте.

К поверхностям изолятор крепится скобами, клипсами или пластиковыми хомутами на дюбелях. Достаточно толстые гофры крепятся крепежными элементами через 0,6 – 1 м.

Инструкция по монтажу электропроводки

Короб из ПВХ не горит, не теряет цвет при длительном влиянии ультрафиолета, прочен и отлично выглядит на любой поверхности. Крышка прочно фиксируется на защелках, но при необходимости быстро снимается.

Ширина выпускаемых кабель-каналов варьирует от 1,2 см до 10 см, что позволяет скрыть любой провод, шнур или кабель. Стандартная длина кабель-канала в продаже составляет 2 метра.

Дополнительные аксессуары (повороты на 90о, тройные соединители, внешние и внутренние углы) помогают провести каналы по всем поверхностям дома.

Кабель-каналы предназначены для достаточно ровных поверхностей, поэтому они хорошо смотрятся на оштукатуренных стенах, каркасных стенах с покрытием из ГВЛ или на качественном «блок-хаусе». Не рекомендуется крепить каналы на поверхности с перепадами рельефа больше 0,5 см на 1 метр длины, искривление очень выделяется.

Производители кабель-каналов стараются сделать ассортимент продукции максимально разнообразным. Это касается и окраски и форм. ПВХ отлично окрашивается и удерживает нанесенную краску, поэтому в продаже есть просто разноцветные кабель-каналы и украшенные нанесенными фотопечатью абстрактными узорами или имитацией «под дерево ценных пород».

Для крепления коробов к поверхности стен и потолков применяются маленькие винты – саморезы, мелкие гвозди или дюбель-гвозди (в просверленные перфоратором гнезда). Расстояние между точками крепления не должно превышать 0,5 м.

Для частных хозяйств важен такой вопрос, как ввод электроэнергии в дом. Обычно он осуществляется с помощью самонесущего провода СИП.

Если опора ЛЭП находится менее чем в 25 м от дома, дополнительных столбов для поддержки не потребуется.

Ввод кабеля в дом

Провод обычно тянется до электрощита с расположенными в нем УЗО, автоматами и подключением к контуру заземления. Переход на домашний кабель (например, ВВГнг) обычно происходит в другом щитке – с приборами учета

Требования к вводу:

  • при длине провода более 25 м требуются дополнительные опоры (на ближнем к дому столбе можно установить щиток, а рядом в земле заглубить заземлительный контур);
  • высота натянутого между опорами провода – не менее 2 м над землей;
  • если провод пересекает строительные конструкции, его монтируют в защитную трубу;
  • минимальное расстояние от земли для точки подключения здания – 2,75 м;
  • если провод от ЩУЭ до дома планируется протягивать под землей, то его нужно поместить в защитную оболочку, а затем в канаву глубиной не менее 0,7 м.
Читать далее:  Правильная огнебиозащита деревянных конструкций

Понятно, что при выборе подземной прокладки ввод непосредственно в здание необходимо предусмотреть еще в процессе строительства.

Практический момент – соединение проводов. Оно осуществляется или посредством распределительных/монтажных коробок или напрямую, при помощи клемм или скрутки.

Схема расположения распределительных коробок

Схема расположения распределительных коробок в местах пересечения горизонтально и вертикально проложенных проводов. Назначение РК – объединение потребителей в группы или отдельные линии. Это позволяет более экономно расходовать кабель и упрощает процесс монтажа

Прятать распредкоробки под штукатурку или обои рискованно – для ремонта придется удалять облицовку. В связи с этим некоторые электрики реализуют другой способ соединения проводов – с монтажными коробками для розеток и выключателей.

Преимущество такого способа состоит в свободном доступе к местам соединений, минус – в увеличенном расходе кабелей.

Монтаж открытой электропроводки и обзор возможных ошибок

Для соединения проводов в розеточной линии применяют термоусадку, для монтажа осветительной сети – клеммы Wago с пружинным механизмом.

Кроме того, многие используют клеммные колодки, опрессовку и традиционную пайку.

Это один из простейших и эффективных способов самостоятельного монтажа проводов, для осуществления которого необходимы пресс-клещи, гильзы по размеру, горелка и термоусадочный материал.

Подробный разбор способов соединения проводов мы рассмотрели здесь.

  1. Использовать только исправное оборудование – электроинструменты, переноски, удлинители.
  2. Перед началом работ обязательно отключить подачу электроэнергии, воспользовавшись автоматами и УЗО. Чтобы случайно не включили напряжение на площадке, можно повесить табличку или предупредить соседей.
  3. Для страховки пользоваться тестерами и индикаторными отвертками.
  4. Следить за тем, чтобы изоляция на ручках инструмента была в порядке.
  5. Стараться не работать в одиночку – всегда может понадобиться помощь по работе или медицинская помощь.

Отдельные правила касаются работы с перфоратором, штроборезом или мощной дрелью. Кроме защитной одежды обязательны перчатки (с изолированным наладонником) и маска (респиратор). Обувь должна плотно охватывать ноги и не скользить.

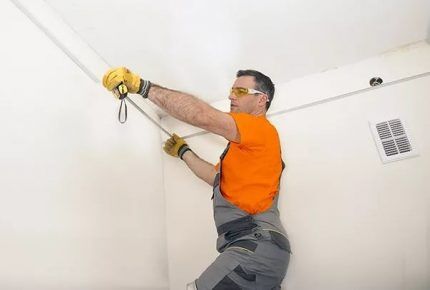

Прокладку электропроводки под потолком необходимо производить только с помоста: стулья или столы категорически не подходят.

Каждый профессиональный электрик знаком с правилами оказания первой медицинской помощи при поражении током, но обыватели, к сожалению, не всегда действуют грамотно.

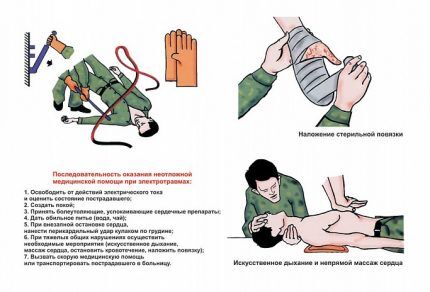

Первая медицинская помощь при ударе током

Главная ошибка, которую делают пытающиеся помочь люди, – попытка оттащить пострадавшего от источника поражения. Этого делать ни в коем случае нельзя. Первым делом следует снять напряжение – отключить рубильник

В идеале в любом помещении, где проводятся электромонтажные работы, необходимо иметь под рукой огнетушитель. Заливать водой искрящие или вспыхнувшие провода строго запрещено.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Разводка компьютерной сети

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

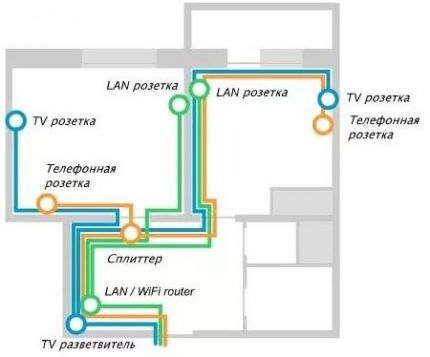

Схема разводки слаботочной системы

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Далее о каждой электрогруппе более подробно.

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

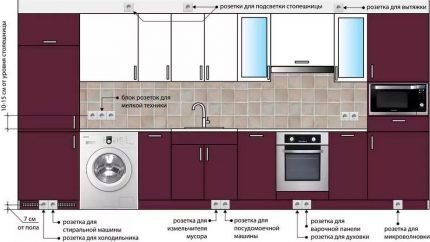

Схема расположения розеток на кухне

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели ( )

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

Ремонт духовки

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

  • не следует укладывать кабели под трубами, на которых имеется риск выпадения конденсата;
  • укладывайте электропроводку подальше от источников теплового излучения;
  • использовать следует только экранированный, гибкий или жесткий кабель, а не провод;
  • жилы кабеля должны соединяться исключительно в специальных распределительных коробках. К их крышкам должен быть обеспечен постоянный доступ. Если кабель прокладывается во влажном помещении, то крышка коробки должна герметично закрываться. Это обеспечивается использованием специальных уплотнительных прокладок;
  • следите за целостностью кабеля на всем протяжении до входа его в выключатель, розетку и т.д.;
  • крепление кабеля к стенам в деревянном доме должно осуществляться при помощи пластиковых или керамических креплений. Выбирается это в зависимости от того, какая технология монтажа подобрана. Крепления должны располагаться на небольших расстояниях друг от друга, чтобы исключить провисания кабеля;
  • если на пути следования кабеля он пересекается с неэлектрическими трубами, то расстояние между ними должно составлять 3 см и более;
  • при прохождении кабеля через стену нужно защищать его изоляционной трубой.

Проводка открытого типа в деревянном доме

Ремонт электропроводки открытого типа

Чтобы произвести ремонт электропроводки, уложенной в гофрированной или ПВХ-трубе, необходимо сначала понять, на каком участке произошла поломка. После этого нужно будет осуществлять демонтаж этого участка.

Ремонтопригодность открытого типа электропроводки более высокая. Это является одним из основополагающих факторов использования ее в деревянном доме.

Все работы по монтажу необходимо осуществлять осторожно в соответствии с правилами техники безопасности. При прокладке открытой проводки во влажных помещениях, желательно выносить выключатели и розетки за ее пределы. Все работы желательно проводить под руководством квалифицированного электрика, если ваших познаний в этой области недостаточно.

Читать далее:  Как правильно выбрать люстру для натяжного потолка

Особенности монтажа

Монтаж открытой электропроводки начинается с разметки мест установки осветительных приборов, выключателей, распределительных коробок и розеток. Путь прокладки проводов размечается во вторую очередь, иногда уже после закрепления оборудования на своих местах.

Для открытой системы чаще используется электрооборудование в накладном корпусе. Основания оборудования крепятся к постоянным местам на дюбель-гвозди или саморезы.

Кабель-каналы прирезаются по месту. Пластик отлично пилится пилой с мелким зубом. При этом можно углы делать без помощи аксессуаров: достаточно точно отпилить короба вместе с крышкой под 45о и состыковать, чтобы получить качественный поворот на 90о.

После того, как все короба смонтированы (от распределительного щитка до электрических точек), по ним прокладываются провода.

Выбор проводов зависит от мощности электроприборов — потребителей. Для подключения освещения применяются медные провода с изоляцией из ПВХ марок ПВ, ППВ с минимальным сечением жилы 1,5 мм2 , способные выдерживать нагрузку в 4,1 кВт.

Для подключения розеток используются провода той же марки, но с сечением 2,5 мм2 . Мощность электроприборов, получающих электроэнергию через розетки, может достигать 6 кВт.

Для подключения электрической плиты (или духового шкафа), потребляющих до 10 кВт в час, проводится отдельная линия (медный трехжильный провод марки ВВГнг или NYM, сечение жилы 6 мм2 ).

Нередко в квартире устанавливают электрические бойлеры или системы «теплый пол», которым также рекомендуется прокладка отдельной линии из проводов марки ВВГнг, NYM. Для нагревателей с мощностью от 5 до 8 кВт потребуются провода с сечением 4 мм2 .

При разводке рекомендуется делать запас провода в 15-20% длины для возможного изменения проводки: ремонт, добавление или перестановка электроточек. Провод аккуратно складывается вдвое, помещается в коробе и закрывается крышкой.

Ремонт открытой электропроводки производится без повреждения отделки помещений. Достаточно снять крышку с кабель — канала и все провода – как на ладони. При необходимости элементы открытой электропроводки легко демонтируются и переносятся на новое место.

Электропроводка может быть скрытой и открытой. Способы монтажа электропроводки полностью зависят от типа ее размещения. Монтаж скрытой проводки подразумевает создание в стенах и потолках штроб (пазов) в которые будут помещены электрические кабели. Такой монтаж электропроводки по сути превращается в капитальный ремонт квартиры.

Открытая электропроводка подразумевает прокладку проводов по поверхности стен и потолков. Сразу же заметим, что речь не идет об уродовании помещения путем навески кабелей по стенам. Сегодня существуют некоторые методы, которые позволяют по возможности замаскировать сам факт наличия кабелей, а их монтаж в открытых местах выполнить таким образом, что бы открытая проводка максимально подходила под общий дизайн помещения.

Для этого существуют следующие методы монтажа открытой проводки:

  • Укладка кабелей в кабельных каналах. Речь идет о специальной «обертке» для кабелей, с помощью которой они удерживаются на стенах и потолках. Кабельные каналы можно приобрести самой различной конфигурации, — от простого П-образа до фигурных и вычурных дизайнерских решений, и самой разной расцвети.
  • Прокладка кабелей по плинтусам с кабельными отделениями. Обычный с виду плинтус может иметь внутри кабельное отделение, закрывающееся съемной крышкой и содержать в себе электрические кабели.
  • Укладка кабелей в гофрированных трубах. Применяется в сложных и тесных местах, в подсобных помещениях.
  • Под старину. Кабеля прокладываются поверх стен на специальных изоляторах, в стиле 50 – 60 годов прошлого века.

Обычно открытая электропровдка выполняется там, где по каким либо причинам отсутствует возможность проведения серьезных ремонтных работ с разрушением поверхности стен.

Этот монтаж электрической проводки намного проще, чем штробление стен по всей квартире, и может быть выполнен своими руками, без проведения капитального ремонта жилища.

Монтаж открытой проводки

Также вы можете дополнить существующую электропроводку в квартире недостающей розеткой, выключателем (линией) путем монтажа открытой проводки.

  • не для каждого интерьера квартиры подойдет наличие кабельных каналов на поверхности стен, сколь бы тщательно не велась их подборка по цвету, размерам и конфигурации;
  • каналы могут красть пространство квартиры, например шкаф не сможет стоять вплотную к стене;
  • проводка остается слабозащищенной. Ее можно задеть и разрушить;
  • для проводки, скорее всего, придется использовать гибкий многожильный, а значит более дорогой, кабель. Ведь не гибкие одножильные кабели, гораздо труднее разместить и удерживать в замкнутом пространстве канала и не всегда это возможно.
  • во влажных помещениях (ванная) укладывать открытую электропроводку не рекомендуется. Но если есть такая необходимость, то нужно использовать влагостойкий кабель.

Перед выполнением любых ремонтов, в то числе и перед заменой электропроводки, необходимо составить план.

и этом делается зарисовка размещения кабель-каналов и дополнительных акссесуаров (розеток, выключателей, распределительных коробок) по каждой стене отдельно, в масштабе. Это позволит не только систематизировать всю работу, но и определиться с длинами кабелей и кабельных каналов, их типами, количеством необходимой электрической фурнитуры и другим. Продуманный план ремонта – вот в чем залог успеха всей работы.

В основном применяются две схемы электропитания квартиры. Это «европейка», когда от распределительного щита отходит множество проводов, каждый из которых ведет в свою зону питания (чаще комнату). Для средней квартиры таких проводов будет 5 -6. Каждый проводник в этом случае имеет свою защиту, — максимальную токовую и реле утечки на землю (УЗО), которые установлены на распределительном щите.

Другой схемой предусматривается ведение одного магистрального провода, от которого будут сделаны отводы на отдельные зоны питания с помощью распределительных коробок.

Прокладка кабелей по помещениям может быть выполнена в большинстве случаев в двух вариантах.

  • основной канал проходит под потолком, а от него идут отводы вниз к розеткам.
  • основной кабель проложен у пола, а отводы сделаны вверх.

Вид крепления скобами открытой электопроводки

Конечно, возможны различные комбинации, как укладки новой проводки, так и комбинации старой (скрытой) и новой проводки. Например, можно использовать цепи старой проводки для маломощных потолочных осветителей. Или применить вариант, когда основной кабель уложен в плинтусе с отводами вверх к низкорасположенным розеткам врезного типа и другим электрическим точкам.

Сечение кабелей выбирается исходя из мощности потребителей. Стоит принять во внимание такие правила подбора сечений медных проводников:

  • для осветительных приборов достаточно кабеля сечением 1,5 мм2;
  • для розеток необходим кабель сечением 2,5 мм2
  • для потребителей повышенной мощности (электропечь) лучше установить кабель с запасом по току – 4 мм2.

Сечения кабелей в зависимости от мощности приведены в таблице, более подробную информацию о подборе сечения и марок кабелей вы можете найти в справочной и нормативной литературе.

Стоит заметить, что с увеличением площади поперечного сечения медного проводника цена на кабель растет очень быстро, так что подход «побольше, на всякий случай» особого смысла не имеет.

Основным методом монтажа открытой электропроводки остается прокладка кабелей в кабель-каналах. Кабельные каналы можно клеить к определенным видам поверхности стен (краска, панели и т.п.). Это самый быстрый способ монтажа, но зато не всегда подходит и не очень надежный. Для наклейки подойдут только каналы небольшого размера, рассчитанные на 2 – 3 провода. Более массивные каналы можно монтировать только с помощью дюбелей или шурупов.

Установка кабель-каналов на стенах предусматривает примерно следующую последовательность работ.

От распределительного щита по стенам согласно составленному плану чертятся линии, при этом используется уровень и точные замеры, что бы не было перекосов. Далее по линии к стене прикладывается кусок кабель-канала, через днище которого в стену сверлят (намечают) отверстия для крепления с шагом около 40 см.

При монтаже нужно применять аксессуары, которые идут в комплекте каналов – различные уголки, переходники, заглушки. С их применением работа будет идти быстрее, а ее результаты будут намного лучше. Также для кабель каналов предусмотрены различные отводки-стыковки, которые позволяют легко защелкнуть на канале распределительный пункт, выключатель и розетку т.п. Правда, это справедливо не для всех размеров и типов каналов.

Также можно подключать обычные встроенные в стену наружные розетки и выключатели, к которым будет необходимо подвести от основного канала небольшие кабель-каналы.

Сложным местом для монтажа открытой проводки остаются межкомнатные двери и перегородки. Для пропуска кабелей необходимо в межкомнатной перегородке пробурить отверстие, в которое вставить пластиковую трубку необходимого диаметра. Затем в этой трубке прокладываются кабеля.Если кабель идет в нижней части комнаты вдоль стены, в которой есть дверной проем, то тогда придется пускать кабеля вокруг и поверх дверного проема.

Выводы и полезное видео по теме

Как правильно работать с инструментами, проводами и различными электрическими приборами, а также спланировать работы, можно узнать, просмотрев полезное видео.

Электромонтажные работы считаются законченными, когда провода подключены и замаскированы, распределительные коробки закрыты крышками, а электрощит полностью укомплектован. Заменить розетку или установить люстру можно в любой момент – монтаж осветительных приборов и декоративных элементов чаще всего производится после отделочных работ.

Но при любых манипуляциях с электрикой помните о самом главном – безопасности человеческой жизни.

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
