Монтаж по ГОСТу окон ПВХ основные правила

Монтаж подоконника и отлива

После успешной установки пластиковых окон, необходимо приступить к оборудованию подоконника:

• В первую очередь, необходимо разметить рабочее пространство – оконный проем должен быть уже подоконника примерно на 10 см, а уклон – по направлению к помещению, а не окну.
• Далее нижний монтажный шов с наружной стороны изолируется специальной лентой из металла.
• Бетонное основание на месте старого подоконника покрывается стяжкой из цемента. Это придаст будущему подоконнику прочность и не даст ему провиснуть со временем.
• Необходимо помнить о том, что теплый воздух от батареи должен поступать к окну, чтобы на нем не образовывался конденсат по причине расхождения температурных значений. Соответственно, необходимо точно рассчитать ширину подоконника. Если невозможно обойтись без превышающей требуемую норму ширины, нужно монтировать подоконник со специальными отверстиями, через которые воздух сможет поступать к окну.

• Затем выкладывается гидроизоляционный и паронепроницаемый материал, заливается монтажная пена для большей прочности.
• С помощью саморезов с пресшайбой и сверла крепится отлив с наружной стороны. По ГОСТу, свес отлива должен равняться приблизительно 3-4 см.
• Проверить работоспособность окна, прочность створок.

На этом мероприятия по установке окна можно считать завершенными.

В наши дни пластиковые окна пользуются большим спросом. Они позволяют создать в квартире уют и надежно защищают от холода. Однако чтобы современные стеклопакеты действительно выполняли все свои функции и служили хозяевам долгие годы, они должны быть изготовлены и установлены с учетом всех требований и правил.

Для этого разрабатывается специальный документ – государственный стандарт. Именно на него и нужно полагаться, принимая решение о монтаже металлопластиковых или деревянных оконных систем.

Технология монтажа по ГОСТу предусматривает строгое соблюдение заданных параметров. Лучше при этом выполнять работу поэтапно.

Монтаж окон пвх по госту инструкция рекомендует начинать с подготовки проема. Сначала необходимо демонтировать старые рамы. Их вынимают и удаляют весь оставшийся строительный мусор. Проем следует очистить до бетонного либо кирпичного основания рамы. Затем мастер обрабатывает откосы грунтовкой, чтобы можно было ставить новые оконные блоки.

Подготовка проема к монтажу окна

Не забывайте о том, что правила установки не позволяют использовать воду для этих целей. Необходимо именно прогрунтовать поверхности, чтобы обеспечить хорошее соединение материалов и герметичность.

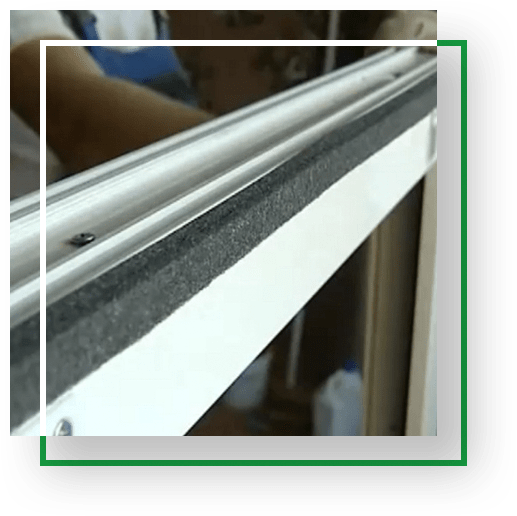

Также по всей длине рамы снаружи фиксируют специальную сжатую ленту. Этот уплотненный материал выведет остатки влаги в проеме окна. После этого рабочие должны прикрепить к изделию плотную белую диффузионную ленту с основой из каучука. Таким образом, монтажный шов окон пвх будет хорошо гидроизолирован.

Следующий этап – крепление к раме анкерных пластин.

Внешний вид зубчатой анкерной пластины

Их устанавливают по периметру оконного блока. Промежутки между пластинами должны составлять 70 сантиметров. После фиксации пластин в проеме образовавшееся пространство заливают монтажной пеной. Она обеспечивает дополнительную теплоизоляцию, а также защиту от шума. Затем фиксируют сам стеклопакет. В процессе работы оконный блок крепят в проеме не на бетон, а на деревянные бруски, обработанные антисептиком. Такие опоры уменьшают щели между рамой и откосами. По нормативным документам зазоры не должны превышать двух сантиметров.

Перед монтажом подоконника нижний шов закрывают с помощью термоизоляционной металлизированной ленты. Важно проводить все работы аккуратно. Ленту прикрепляют с внешней стороны изделия. Монтажная пена в идеале остается скрытой.

Подоконник монтируют после завершения основных работ. На бетоне делают цементную стяжку для большей прочности. Так подоконник не будет провисать и выдержит большую нагрузку. Откосы внутри комнаты накладывают на начальный профиль. В процессе установки постоянно используют строительный уровень, чтобы контролировать угол наклона рамы. Даже незначительное превышение нормы может привести к тому, что окно будет с трудом открываться и закрываться.

Пластиковые окна, ГОСТ 30674 99 на которые требует наличия специальных профилей из стали, необходимо устанавливать именно с такими усилительными деталями. Для этих элементов также существует спецификация.

Профили для пластиковых окон

Стенки у них делают определенной толщины и с заданным сечением. По ГОСТу при изготовлении параметры профилей и усилителей указывают отдельно. Основные требования к армированию оконных систем следующие:

1. Окна металлопластиковые, пвх изделия должны иметь усиливающие элементы из стали со специальным покрытием, предотвращающим коррозию.
2. Форма вкладышей, размеры и толщина стенок указываются в прилагаемых к изделиям документах.

Изображение усилительного вкладыша для оконного профиля

Вкладыши-усилители необходимо плотно завести внутрь камер профилей. При этом делать это нужно вручную без применения какого-либо оборудования.

В случае монтажа окон белого цвета можно не применять усилительные детали в некоторых элементах изделий. Для установки цветных оконных блоков и в деталях морозоустойчивых профилей, а также в тех случаях, когда это указано производителем, использовать усилительные вкладыши необходимо.

Толщина стенок вкладышей должна составлять не менее 1,2 мм. При установке морозоустойчивых и цветных оконных систем применяют усилители с толщиной от 1,5 мм.

Промежутки между вкладышем и торцом усиливаемой детали окна составляют около 10 – 30 миллиметров.

Если стеклопакет весит больше 60 кг, то в таких конструкциях, а также в усиленных оконных блоках применяют вкладыши, приторцованные под углом 450.

Нормативный документ, определяющий требования к установке оконных систем, приняли еще в 2002 году. Монтаж деревянных окон по госту также предусматривает соблюдение определенных условий. Так, оконный блок следует непременно закреплять в проеме с помощью анкерных пластин или болтов.

С внешней стороны монтажный шов закрывают уплотнительной лентой для надежной гидроизоляции. После этого стык заливают пеной. При этом обрезать края застывшей массы не стоит. После того как монтажная пена затвердевает, на ней образуется специальная пленка, защищающая окно от воздействия влаги. Изнутри шов покрывают пароизоляционным самоклеящимся материалом, поверх которого можно наносить штукатурку.

Помимо этого рекомендуется применять специальную паропроницаемую ленту-мембрану под отливом со стороны улицы и пароизоляцию снизу от подоконника.

Выполняя перечисленные требования к установке, монтажный шов можно сделать воздухо- и влагонепроницаемым со стороны комнаты и в то же время вентилируемым наружу.

Следует помнить о том, что при последующей отделке откосов штукатурка не должна оставаться на поверхности оконных рам. Она может повредить лакокрасочное покрытие деревянных изделий.

Окна из древесины в определенной мере обладают паропроницаемостью. Это их несомненное достоинство.

Деревянные рамы на лоджии

Они могут поддерживать естественный уровень влажности в помещении. Алюминиевые и пластиковые окна лишены этого преимущества. В комнатах с таким типом остекления часто воздух слишком сухой, что не лучшим образом влияет на здоровье жильцов. Иногда владельцы пвх-систем остекления сталкиваются с другой проблемой – избыточное образование конденсата на откосах и стенах и даже появление плесени. Чтобы избежать подобных неприятностей, следует позаботиться об утеплении окон и оборудовании их качественной системой приточной вентиляции.

Соблюдение указанных в нормативных документах условий строго обязательно для производителей различных оконных систем. Установка стеклопакетов всегда должна проводиться в определенной гостом последовательности и с соблюдением необходимых требований. В таком случае окна прослужат вам долго и будут хорошо выполнять все свои функции.

Подготовка проема к монтажу окна Внешний вид зубчатой анкерной пластины Профили для пластиковых окон Изображение усилительного вкладыша для оконного профиля Типы алюминиевых профилей Разновидности стеклопакетов Деревянные рамы на лоджии Выдержка из ГОСТ для установки окон Внешний вид деревянного окна Схема герметизации монтажного шва

Если оценить статистику, большая часть окон, заказываемых людьми в процессе ремонта, изготовлена из пластика. Почему же такие окна пользуются столь большой популярностью?

В первую очередь, следует отметить их жизнеспособность. В сравнении с деревом, такое изделие прослужит без нареканий достаточно долгое время. Кроме того, пластиковые окна значительно более прочные, нежели те, которые производятся из других материалов. В условиях больших городов важным нюансом является и высокая экологичность, отсутствие токсических веществ в составе изделия. Немалую роль также играет презентабельный внешний вид.

В чем же минусы? Единственный недостаток – недочеты в процессе установки таких окон. Нанимая рабочую бригаду, вы должны быть точно уверены в ее профессионализме и том, что ее члены знакомы с требованиями ГОСТа в отношении данной процедуры. Однако одной уверенности недостаточно. Лучший вариант – разобраться во всех тонкостях самостоятельно, чтобы в дальнейшем иметь возможность следить за выполнением работ специалистами. Данная статья поможет вам разобраться в некоторых премудростях установки пластиковых окон.

С возникновением инновационных технологий обыкновенные жильцы получили возможность обустраивать свое жилье с большим комфортом, уютом и теплом. В этом процессе значительную роль играют пластиковые окна. Наконец-то мы можем избавиться от деревянных окон, которые летом засыхают, зимой рассыхаются, плохо удерживают тепло и становятся источниками сквозняков.

Стеклопакет современного типа абсолютно не имеет перечисленных недостатков. Он долговечный, прочный, безопасный для человеческого организма, имеет красивый и привлекательный вид. Окна из ПВХ длительное время будут радовать вас своей функциональностью, но только с одним условии: установка стеклопакетов должна проходить по ГОСТу и соблюдению всех нюансов и правил технологии установки.Как правильно установить пластиковые окна, если вы никогда прежде этого не делали?

Инструменты для монтажа окон из ПВХ-профиля

I — наружный водоизоляционный паропроницаемый слой;II — центральный теплоизоляционный слой;III — внутренний пароизоляционный слой

Рисунок 1 — Принципиальная схема монтажного шва

Как уже упоминалось ранее, в монтажном шве три слоя. Первый, располагающийся снаружи, рассчитан на изоляцию конструкции от влаги и пара. За ним следует центральный, призванный не пропускать тепло во внешнюю среду. Самый последний, внутренний слой, позволяет защитить конструкцию от образования и скопления пара.

Многое зависит от того, когда производятся монтажные работы. Если бригада работает летом, необходимо использовать соответствующие материалы летнего исполнения. Такие позволяют проводить строительные мероприятия в температурном диапазоне от 35 до 5 градусов. Если же необходимо установить пластиковое окно зимой, предпочтение отдается материалам зимнего исполнения. Они используются при температуре от 5 градусов и ниже.

Рассмотрим некоторые изоляционные материалы, которые рекомендованы по ГОСТу.

Выполняя монтажные работы, рекомендованные ГОСТом, нужно использовать материалы, которые помогают предотвратить появление влаги, а также плесени в комнате. Это – одна из многих причин, из-за которых надо придерживаться планомерной и обстоятельной работы, для того, чтобы не нарушить требований ГОСТ. Одно из важнейших требований к материалам вышеупомянутого типа — срок эксплуатации: они должны обеспечивать около 20 лет использования с сохранением всех своих свойств.

Рассмотрим основные виды изоляционных материалов:

• Гидроизоляционная лента. Используется в целях ликвидации влаги из пространства проема окна, утепления и компенсации возможных последующих отклонений монтажного шва по причине усадки дома. Если не использовать такую ленту, со временем в пределах шва образуется конденсат из-за разности температур, что положительно повлияет на развитие плесени в помещении.
• Теплоизоляционная лента. Тканевый материал на базе каучука. Крепится лента такого типа к оконному проему. Ее цель – защитить конструкцию окна от влаги и препятствовать передаче тепла в области шва.
• Пароизоляционную ленту располагают изнутри, причем, для правильной ее прокладки необходимо следить за тем, чтобы материал ложился гладко, не образовалось складок. Нужно рассчитывать длину, при этом учитывая углы самого блока. Нужно также верно рассчитывать нахлест – приблизительно 1/2 от всей ширины материала. Различают два вида ленты, предотвращающей проникновение пара в блок: с покрытием, нанесенным внутри и снаружи. Чаще всего используется первый вариант, однако, если необходимо проложить ленту непосредственно под штукатурку, лучше выбрать материал наружного плана, иначе будет сложно достичь высокой адгезии.

Многие компании, которые оказывают услуги по установке окон из ПВХ, часто упоминают, что эта процедура происходит исключительно по ГОСТ-инструкции согласно всем требованиям.

Какие существуют правила монтажа ПВХ-окон по ГОСТу, как это выглядит на практике и как проверить установку на прочность и соответствие инструкциям, давайте узнаем из данного материала.

Кроме того, вашему вниманию прилагается специальное видео, посвященное установке ПВХ-профилей согласно ГОСТу.

Всем известно, что если вы хотите, чтобы ПВХ-окна прослужили как можно дольше, их следует правильно установить.

Это можно доверить специалистам, а можно произвести монтаж ПВХ-профилей своими руками, соблюдая все правила и требования.

При монтаже ПВХ-окон своими руками по ГОСТу следует учитывать следующие рекомендации и правила:

• систему следует устанавливать строго ровно. Если есть отклонения по горизонтали, вертикали или фронтальные зазоры, они должны составлять максимум 3 мм на профиль и 1,5 мм на погонный метр рамы соответственно;
• шов для монтажа должен согласно ГОСТу состоять из трех слоев. Чтобы был нормальный уровень гидро- и пароизоляции, ширина шва должна колебаться в пределах порядка 15 см от угла, если он будет больше, то крепление может не быть достаточно прочным, а если меньше – тогда окно вследствие теплового расширения может деформироваться;
• чтобы закрепить окно в проеме, его следует поставить на опорные колодки и зафиксировать по бокам распорными крепежами. Потом раму фиксируют анкерными дюбелями и пластинами. Учтите, что крепления должны находиться в 700 мм друг от друга, это сделает установку окон максимально успешной.

По способам установка окон из ПВХ подразделяется:

• монтаж с разборкой оконной конструкции;
• безразборочный монтаж ПВХ-окон.

Теперь рассмотрим каждый из этих способов более детально.

Согласно требованиям ГОСТ, разборка окна при его установке практикуется тогда, когда окно имеет крупные габариты или устанавливается на высоте. Способ отличается тем, что конструкции придается повышенная прочность в местах креплений стен и рам. Окно разбирается так:

• убираются стеклопакеты, створки и штапики, а раму крепят к стене. Чем она больше, тем длиннее должны быть анкеры, а расстояние между ними должно быть меньше и составлять порядка полуметра;
• после того, как раму прикрепили, нужно прикрепить те элементы, которые были ранее сняты. Когда они вновь устанавливаются по местам, крепятся откосы и отлив, который нужно присоединить к подставочному профилю.

Данный способ установки походит для окон не выше 2 метров в высоту для зданий максимум в 12 этажей. Окно из ПВХ разбирать будет не нужно, поэтому рисков неправильного монтажа, в отличие от предыдущего способа, тут будет меньше.

Установка такого типа включает в себя такие этапы:

• если нужно – демонтируется старое окно;
• установите блок из ПВХ-окна на специальные бруски и выровняйте конструкцию уровнем;
• зафиксируйте профиль в стеновом проеме;
• закрепите блок при помощи специальных элементов крепления, которые тоже должны подбираться согласно ГОСТу;
• создайте внутренний монтажный шов для защиты конструкции от лишней влаги;
• запеньте этот шов и закройте эластичной лентой;
• прикрутите стартовый профиль для откосов;
• вырежьте откосы согласно требуемым параметра и установите их на профиль.
• Вот работа по монтажу пластикового окна согласно ГОСТ окончена.

Если вы решили установить ПВХ-окна по ГОСТу самостоятельно без привлечения профильных специалистов, то примите во внимания такие полезные советы и рекомендации:

• проводить монтаж профилей безразборочным методом можно лишь при закрытых створках, то есть регулировать всю фурнитуру следует до момента установки;
• не забывайте устанавливать подставочный профиль, так как при его отсутствии и неправильно выставленном окне может появиться риск появления холодного мостика;
• при установке разборной оконной конструкции, внимательно отнеситесь к сборке штапиков и креплению. Так, при их изъятии стеклопакет выдавится с легкостью, а при монтаже их следует установить максимально плотно с обеих сторон конструкции;
• руководствуйтесь санитарными нормами при приобретении ПВХ-окон. Помните, что при предельной герметичности повышается риск увеличения влажности в помещении. Также при установке следует соблюдать все требования к отоплению, вентиляции и климатических условий. Это зачастую делается за счет использования той или иной фурнитуры. В противном случае на балконе могут завестись плесень или грибок.

Помимо тех или иных требований к установке окон, ГОСТ также предусматривает специальные схемы монтажа пластиковых окон для стен того или иного типа. Благодаря таким схемам изделие можно ставить без боязни, что потом возникнуть определенные проблемы и окна не испортятся при монтаже.

Это касается установки как своими руками, так и руками специалистов.

Если вы не рискуете самостоятельно осуществлять монтаж, то следует обращаться в проверенную компанию, которая занимается качественной установкой оконных конструкций. Ведь правильная установка – залог длительного срока эксплуатации и полное отсутствие дефектов на конструкции.

Немало компаний, дабы снизить себестоимость работ, устанавливают конструкции по упрощенному методу, декларируют установку по ГОСТу, но на самом деле, делают все как можно быстрее. Как же проверить, что специалисты установили конструкцию так, как того требует ГОСТ, давайте узнаем, какие существуют критерии проверки:

• уплотнительная лента в виде поролона с пропиткой для плотного прилегания рамы к стене должны быть нанесены по всему периметру проема. Также она должна быть дополнительно оснащена гидроизоляцией на основе бутилкаучука. Нельзя, чтобы проем был лишь запенен монтажной пеной – это не соответствует стандартным требованиям и может нарушить герметичность конструкции;
• штукатурка откосов не предусмотрена стандартами при установке пластиковых профилей. А вот штукатурка с паропроницающим свойством в нем имеет место быть, но многие специалисты о ней забывают;
• если зимой образовываются подтеки воды – значит, монтаж был осуществлен неправильно, без применения слоя пароизоляции, который закрывает монтажный зазор в помещении. Из-за температурной разницы снаружи и внутри помещения может образоваться конденсат и проникнуть между рамой и стеной, образовывая маленькие лужицы. К слову, установка изоляционных материалов за дополнительную плату – это тоже нарушение условий монтажа по ГОСТу, они подразумеваются по умолчанию;
• если окно закрывается и открывается очень трудно, значит, при установке конструкция была перекошена, изготовлена в неправильном размере или же была применена некачественная фурнитура. Это значительно сокращает срок эксплуатации конструкции;
• если рама закрыта плотно, но при этом сквозит, значит, установка неправильная. Стыки были сделаны на скорую руку и про изоляцию никто не позаботился.

Стоит отметить, что если потребитель доказал, что конструкция работает некачественно и является потенциальной опасной по причине плохой работы специалистов, которые при установке не соблюдали ГОСТ, то поставщик услуги по монтажу может понести соответствующую ответственность в виде материальной компенсации или других видов наказаний.

Желательно, еще на этапе установке, следить за соблюдением специалистами следующих требований:

• в зависимости от помещения следует правильно определять теплопередачу, звукоизоляцию и светопропускание и рекомендовать покупателю максимально подходящий под данные параметры профиль;
• при монтаже не должны присутствовать пустоты;
• шов следует формировать в три слоя, изнутри он должен быть максимально плотным, наружный – защищенный от внешних факторов, средний – содержать в себе утеплительный материал;
• для нормального крепления конструкции следует учитывать линейные расширения металлопластика при нагревании, учтите при этом, что цветной пластик будет нагреваться сильнее.

• габариты профиля более 3 метров;
• проем на высоте более 2 метров от пола;
• окно устанавливается на 12 этаже или выше.

• общие данные по области применения
• технологический процесс и организация работ
• требуемое качество итоговых работ
• калькуляция расходов
• график проводимых работ
• используемые ресурсы
• правила техники безопасности

Нормативные документы

Установка окон ПВХ по ГОСТу станет гарантией его долгой и беспроблемной службы. Сегодня все виды связанных с этой областью работ регламентируются четырьмя основным стандартами:

• ГОСТ 30674-99. В нем содержится общая информация по вопросу и основные требования к окнам. О самом процессе установки в этом ГОСТе практически не упоминается.
• ГОСТ Р52749-2007. Данный стандарт акцентирован на процессе установки окон с использованием паропроницаемой саморасширящейся уплотнительной ленты.
• ГОСТ 30971-2012. В этом документе содержится наиболее подробная информация по вопросу. В нем также можно найти точные требования по размеру окон, параметрах устройства и материалах заполнения швов, способов крепления конструкций и подобная информация. Здесь же описаны требования к нормативной документации, некоторые гарантийные обязательства исполнителя работ и общие требования к выполнению работ. Данный стандарт был введен в начале 2014 года и пришел на смену устаревшему ГОСТу 30971-2002 на монтаж окон.
• СНиП 23-02-2003. Стандарт устанавливает параметры тепловой защиты помещений. Достаточно упомянуть, что он требует установку 3-камерного стеклопакета для большинства климатических поясов России и 5-камерного для Сибири.

Стандарты учитывают климатический пояс, в котором будет устанавливаться окно из пластика

Все перечисленные выше нормативные документы являются действующими, но при этом не обязательными к исполнению. Единственным исключением стали различные требования, так или иначе касающиеся безопасности. Соответствие ГОСТам помогает лишь добиться высочайшего качества установки окна.

Размеры изделий

При установке нас будет также интересовать высота окна от пола, гост для которой предусмотрен. Как можно заметить по параметрам, указанным в гост, окна и двери жилых зданий отличаются по размеру. Эти параметры можно менять. Размеры стеклопакетов определяются разновидностями рам. Они могут быть с одинарным, двойным, тройным остеклением.

Используют также специальные террасные рамы.

В соответствии с ГОСТ 11214 86 окна и балконные двери должны иметь стандартные размеры проемов.

Выдержка из ГОСТ для установки окон

Их высота может быть 60, 90, 120, 135 и 180 см. Ширина проемов составляет также 60, 90, 100, 120, 135, 150 и 180 см. Влажность по стандартам предусматривается 8-12%.

Распространенные параметры определяются элементами сечений и непосредственно стеклами. Например, рассмотрим типичный оконный блок, ширина которого 1320 мм, с боковыми сечениями по 85 мм, среднее сечение равняется 130 мм. Стекло для каждой створки должно иметь ширину не менее 525 мм. При этом с каждой стороны в обвязку входит, в соответствии с требованиями, по 7,5 мм стекла. Видимая ширина стекла составляет 510 мм. Размер оконного проема определяется и конструкцией стены.

Подготовка к установке

Перед тем как приступить к работе, следует провести ряд замеров. Габариты окна устанавливаются следящим образом: ширина окна – это ширина оконного проема, из которой вычитают удвоенную ширину монтажного зазора (который будет с обеих сторон), высота – аналогично. Согласно ГОСТу, минимальная ширина подобного зазора составляет 2 см, а при расчетах чаще всего используют показатель в 2,5-3 см .

При монтаже окна с четвертью замеры ведут с внешней стороны

Если же речь идет об установке окна в проем с внешней четвертью, то все измерения следует производить с внешней стороны. Шириной будет расстояние между четвертями, увеличенное на размер завода рамы за четверть, который составляет от 2,5 до 4 см. Высота определяется аналогично.

После того как окна будут изготовлены и доставлены заказчику, не следует сразу приступать к работам. Рекомендуется вначале подготовить помещение: расчистить пространство у окна для удобной работы, убрать ненужные вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью. Створки с рамы демонтируются, полость подставочного профиля заполняется теплоизолирующей пеной. Последнее рекомендуется сделать еще за сутки до монтажа.

Особое внимание следует уделить самому проему – он должен быть заранее очищен от грязи и пыли. Если имеются ощутимые неровности, они выравниваются шпатлевкой .

В ГОСТ оговорены два основных вида крепления окна. Первый производится в плоскости монтажа – саморезы крепят прямо через раму. Данный вариант применяется чаще всего, но требует, чтобы створки дверей и стеклопакеты с рамы были сняты заранее. Плюсом данного метода является простота установки в проем.

Чаще всего для закрепления используют саморезы

Второй вариант использует основан на использовании арматуры, вмонтированной в раму при производстве. Монтировать конструкцию можно целиком. Следует учесть, что ее вес будет довольно большим, так что процесс потребует определённых усилий и навыков.

Окна в жилых зданиях

Часто параметры оконных блоков в одном панельном доме имеют различия в 10–15 см. В таких случаях при снятии замеров не обойтись без помощи профессиональных мастеров. Тем не менее при проектировании изделий всегда полагаются на существующие стандарты для типовых зданий. Если вас интересует корректная установка окон по госту, как правильно сделать, видео монтажа можно найти на нашем сайте и избежать серьезных ошибок.

Так, высота стандартного окна с двумя створками должна составлять 1300, а ширина – 1400. Для трехстворчатых конструкций ширина, как правило, равна от 2050 до 2070, а высота – 1400.

В пятиэтажных жилых домах старой застройки на размер стеклопакетов влияет ширина подоконников. Если они широкие, параметры двустворчатых окон составляют 1450×1500, а трехстворчатых –2040×1500. Для узких подоконников устанавливают окна размерами 1300×1350 и 2040×1350 соответственно. Таким образом, зная тип жилой постройки, легче определить параметры конструкции.

Если вы решили установить окна пвх, ГОСТ 30970 2002 стандартные размеры для них предусматривает различные – в зависимости от величины проема. Поэтому нужно аккуратно проводить замеры. Лучше обратиться за помощью к специалисту.

Установка пластиковых окон по госту 30971 2002 года предполагает использование трехслойного монтажного шва. Чтобы обеспечить надежную гидроизоляцию, ширина шва должна составлять от 15 до 18 см от угла. Если этот параметр увеличить, то крепление будет не таким прочным, а при недостаточной ширине шва окно может деформироваться под воздействием высоких температур.

Нормативные документы

После этого на них ставится или отдельно рама, или же вся конструкция целиком, что зависит от предпочитаемого вида крепления. Для большей устойчивости и надежности опоры оставляют частью конструкции, а между окном и стеной сверху выбивают клинья для фиксации. После этого аналогично рама крепится с боков. Контролируя процесс уровнем, раму выравнивают, корректировку проводят добором подложек.

Крепление рамы, согласно ГОСТ, может осуществляться через просверленные заранее крепления. Начинать следует с нижней части, постепенно перебираясь выше. В довершение конструкцию дополнительно проверяют на горизонтальность и затягивают все саморезы и анкера.

Чаще всего с наружной части окна предусмотрен специальный паз, в который монтируется водоотлив. ГОСТ утверждает, что при установке его следует обязательно запенить. Если потребуется создать более прочную конструкцию, водоотлив дополнительно крепят шурупами.

Водоотлив монтируется в специальный паз с наружной части

По завершении требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность. После этого останется собрать окно. Процесс сборки проходит в порядке, обратном разборке: в процессе возвращаются на свои места ограничители, ручки и прочая фурнитура.

Заполнение зазоров

Особое внимание в ГОСТах уделяется заполнению зазоров. Выполняется эта процедура практически всегда монтажной пеной на основе пенополиуретана. Данный материал проверен годами работ, но все же имеет ряд недостатков. Прежде всего, его стойкость к воздействию окружающей среды и ультрафиолету оставляет желать лучшего.

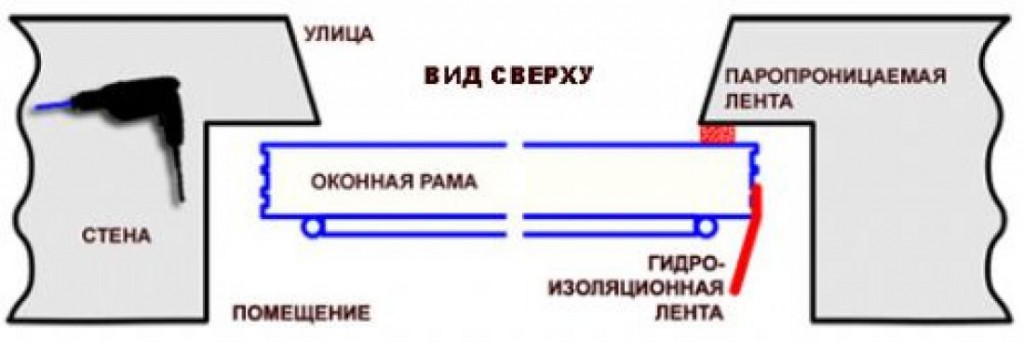

Процедура изоляции следующая: изнутри по всему периметру наклеивают гидроизоляционную ленту для окон ПВХ. Лента должна обладать также и свойством паронепроницаемости. В нижней части приклеивается полоса из фольги, которая впоследствии окажется под доской подоконника. Аналогичным образом проходят и по внешней стороне. Клейкая полоса ПСУЛ (влагостойкая и паронепроницаемая). Эта мембранная пленка умеет пропускать пар наружу.

Монтаж окон по ГОСТу предусматривает обязательную гидроизоляцию зазоров

Оба упомянутых материала характерны не только тем, что найти их на строительном рынке не составит труда. Они также отличаются и доступностью, то есть итоговая цена работ в итоге возрастет не так и сильно, а качество же увеличится значительно. Кроме того, смонтированная таким образом конструкция прослужит на несколько лет дольше.

Для заполнения зазора при монтаже окон ПВХ по ГОСТу полосы несколько отгибаются, а поверхность изнутри смачивается. Наносят состав при помощи пистолета. В качестве заполнителя используется пена, предназначенная для использования круглый год. Согласно ГОСТ, использовать можно и обычную пену, но только лишь при температуре до 30 градусов мороза. Учитывая условия в большинстве регионов, подобное утепление шва в России оказывается малоприменимо .

На последнем этапе работ производится установка подоконника. Данный процесс считается достаточно простым – необходимо будет лишь подогнать по размеру и при необходимости подрезать готовый подоконник, чтобы тот идеально вошел под раму. По ГОСТ 30971, допускается захождение подоконника на стены на расстояние от 5 до 10 см.

При монтаже подоконника необходимо правильно подогнать его по размерам

Для декорирования подоконника используют панели из пластика, которые при помощи клипсы крепятся на начальный профиль. Наличник, который заводится за угол, закрепляют саморезами, а сверху накрывают декоративной пленкой. Останется лишь надеть торцевые заглушки и за герметизировать швы герметиком.

Многие строительные компании трактуют стандарты ГОСТ и СНиП как хотят и могут попросту игнорировать их, а чем чревата неправильная установка, лишний раз говорить не надо. Выхода здесь два: или внимательно следить за процессом установки и сразу подмечать нарушения, или же произвести установку окон по ГОСТу собственными силами.

Особенности установки алюминиевых окон

Гост на алюминиевые окна включает несколько разделов. В первом указаны общие характеристики изделий, на которые распространяется действие документации. Вторая часть представляет собой ссылки на другие нормативные документы с требованиями к монтажу алюминиевых окон.

Третий раздел посвящен классификации изделий и их маркировке. Алюминиевые окна отличаются по свойствам, типам и по размеру.

Типы алюминиевых профилей

Каждому присваивается условное обозначение, в котором указывают параметры окон. Четвертый раздел называется «Технические требования». В нем изложены показатели качества изделий. Также в этой части ГОСТа приводят граничные параметры алюминиевых оконных систем по весу, геометрии и условия предельных отклонений от них.

Установка пластиковых окон в кирпичном доме — пошаговая технология монтажа

Покупая окно, мы надеемся, что оно прослужит нам долгие годы.

Но со временем мы замечаем, что сначала из него начинает поддувать, а потом и откровенно дуть.

Откосы покрываются трещинами, в углах появляется черный грибок, а зимой на подоконнике замерзают цветы.

Как правило, все дело в неправильном монтаже окна. В этой статье мы расскажем о существующей технологии монтажа ПВХ окна по ГОСТ. Остановимся на правильной установке окна и рассмотрим, какие материалы лучше использовать.

Первым делом нужно подготовить проем, очистить его от пыли и грязи. Если проем имеет неровности, то их необходимо выровнять с помощью шпатлевки.

Так же рекомендуем обработать поверхность проем праймером для лучшего сцепления материала. После этого нужно подготовить оконную раму к установке.

Сначала снимается створка. Это делается следующим образом. Необходимо открыть окно, вынуть штифт из верхней петли и вынуть створку. Затем снимается подставочный профиль, проклеивается в месте стыка с рамой лентой псул и устанавливается обратно.

Подготовка балконного блока к установке по технологии аналогична подготовке окна.

Затем нужно соединить рамы между собой с помощью стыковочного профиля.

В соответствии с нормами и требованием ГОСТ в окнах из белого ПВХ расстояние между креплениями должно быть не более 700 мм. и 150-180 мм от внутреннего угла рамы. Диаметр сверла должен быть меньше диаметра самореза.

В рамах просверливаются отверстия для соединения. В эти отверстия вставляются саморезы и скручиваются рамы.

При креплении конструкции анкерными дюбелями заранее просверливаются отверстия в раме. По ГОСТ от угла рамы должно быть 150-180 мм.

Затем подкладываются опорные колодки под рамы. Опорные колодки могут быть изготовлены из древесины твердых пород или пластика.

Далее конструкцию необходимо вставить в проем и зафиксировать раму подушками.

Затем нужно взять уровень и с его помощью выровнять оконную конструкцию по горизонтали, помогая опорными колодками и подушками.

После горизонтального выравнивания раму необходимо выровнять вертикально относительно фасада с помощью того же уровня и подушек.

После отметки рама вынимается.

Если планируется отделка откосов панелями ПВХ, то необходимо защелкнуть на раму стартовый профиль для откосов.

Со сдвигом 5 мм. от нанесенных отметок наклеивается на внешнюю сторону рамы лента псул. Сначала на верхнюю часть, потом на боковые стороны.

ПСУЛ — предварительно сжатая уплотнительная лента — применяется для соединения паронепроницаемого водоотталкивающего слоя с внешней стороны монтажного шва.

С внутренней стороны для защиты монтажного шва от влаги необходимо наклеить полнобутиловую пароизоляционную внутреннюю ленту и закрепить ее по углам. Затем конструкцию необходимо снова поставить в проем и окончательно выровнять с помощью подушек и опорных колодок.

После закрепления окна можно навешивать створки. Следующий этап — это утепление оконного шва монтажной пеной.

Для качественной герметизации лучше использовать профессиональную пену под пистолет с низким вторичным расширением.

Перед нанесением пены нужно увлажнить проем с помощью пульверизатора.

Тщательно встряхнуть баллон с пеной и заполнить проемы на 70% их глубины. Швы более 5 мм заполняются пеной в несколько слоев.

Если окно устанавливается зимой, то необходимо использовать морозостойкие материалы и зимнюю монтажную пену.

С внешней стороны под отлив устанавливается внешняя диффузионная паропроницаемая лента. Окно установлено.

После того, как пластиковое окно установлено можно начинать процесс его декорирования, т.е. установки откосов и отливов.

На заранее отпиленный отлив надеваются торцевые накладки. Чтобы снизить шум от дождя рекомендуется наклеить под отлив полнобутиловую ленту. Затем отлив крепится к раме с помощью саморезов.

Подоконник устанавливается следующим образом. Под окно на саморезы крепятся специальные скобы, чтобы упростить монтаж подоконника.

Пространство под будущим подоконником слегка запенивается монтажной пеной, чтобы подоконник не поднялся. После этого между рамой и скобой вставляется сам подоконник.

Обратите внимание. При выравнивании подоконника необходимо сделать уклон на 1-2 градуса в сторону комнаты. После установки подоконника можно начинать декорировать оконный проем.

Для этого берутся специальные ПВХ панели которые крепятся на начальный профиль с клипсой. Наличник заводится за угол и закрепляется на стене саморезами.

Сверху он накрывается декоративной планкой.

На подоконник не забываем надеть торцевые заглушки. Швы между откосными панелями, торцевыми накладками подоконника и отливом герметизируются нейтральным силиконовым герметиком.

Преимущества:

• прочные,
• долговечные,
• эстетичные,
• экологичные,
• функциональные,
• не продуваются,
• не занимают большого пространства в оконном проеме, что позволяет увеличить подоконник.

Однако некоторые преимущества, например, долговечность и герметичность, достигаются только в том случае, если производится установка окон по ГОСТу. Далеко не все монтажники следуют этим правилам. Это не значит, что оконный блок выпадет из проема окна. Однако после смены сезонов года могут возникнуть щели, которые станут мостиками холода. Окно может перекосить в проеме, из-за чего возникнут проблемы с закрыванием и открыванием створок.

Большое значение при монтаже имеет качество прокладки монтажного шва. Именно он обеспечивает герметичность и защиту от влаги. Монтажный шов согласно действующему ГОСТу 30971-2012 должен:

• состоять из трех слоев минимум;
• быть герметичным;
• быть изнутри плотнее, чем снаружи;
• изготавливаться из тех материалов, срок службы которых сопоставим с расчетным сроком эксплуатации окна – не менее 20 лет условной эксплуатации.

Схема установки оконного блока

Функции слоев монтажного шва различны. Они призваны обеспечить паро-, звуко- и теплоизоляцию:

1. Основной – обеспечивает звуко- и теплоизоляцию.
2. Внешний – защищает шов от проникновения атмосферной влаги.
3. Внутренний – защищает от пара, поступающего из помещения.
4. Дополнительный (устраивается в бетонных и кирпичных зданиях) – защищает от поглощения материалом шва влаги из материала стены.

Слои монтажного шва выполняют разные функции

Поэтому на разных участках применяют разные виды пароизоляционных лент:

1. ПСУЛ – устанавливается для герметизации наружных стыков. Она обладает саморасширяющейся способностью, а потому герметично прилегает к поверхностям.
2. ВС (ВС ) – используется для пароизоляции внутренних откосов, установленных сухим способом, имеется в виду гипсокартон или пластик.
3. ВМ (ВМ ) – применяется при отделке внутренних откосов, которые впоследствии будут покрываться штукатуркой.
4. ГПЛ (ГПЛ ) – универсальная лента, способная выполнять функции паро-, звуко- и шумоизоляции. Изготавливается на основе вспененного полиэтилена, с одной стороны заламинирована пленкой из полиуретана.

Снаружи применяют также гидроизоляционные ленты мембранного типа, которые служат для отведения атмосферных осадков.

Для улучшения характеристик могут использоваться дополнительные элементы, защищающие от атмосферных явлений. Например, нащельники и накладки, а также отлив, устанавливаемый снизу окна.

Изнутри шов штукатурят или устанавливают откосы и подоконник.

Высоту, ширину и глубину оконного проема измеряют тщательно. Если используется строительный уровень, то замеры проводят как минимум трижды, проверяя все показатели, т.к. отклонение по вертикали и горизонтали не должно быть более 4 мм на 1 м. Кроме того, может использоваться лазерный нивелир, дополнительный способ – измерение диагоналей проема.

Если отклонение больше допустимого, оконный блок устанавливать нельзя. Сначала следует исправить геометрию оконного проема.

Перед проведением работ подготавливается рабочее место. От окна убирается вся мебель, снимаются занавески. С помощью перфоратора, пилы удаляется старый оконный блок.

Во время демонтажа старого блока и установки нового образуется мелкая пыль, которая осядет на пол рядом с окном и на стоящую в комнате мебель.

С оконного проема снимается штукатурка. Если имеются раковины или наплавы размером более 10 мм, их необходимо заделать. Относительно небольшие раковины шпаклюют водостойкой шпаклевкой, более крупные пустоты заделывают штукатуркой, жесткими изоляционными материалами либо обработанной антисептиками древесиной. При использовании минеральной ваты, обеспечивают ее защиту от влаги.

Обрабатывают штукатуркой только те поверхности, которые будут непосредственно влиять на качество монтажа окна: это часть четверти оконного проема шириной около 25 мм, участок поверхности внутреннего стенового откоса, т.е. непосредственно те поверхности, с которыми будет соприкасаться пароизоляционная лента.

Место подготовлено к установке коробки, теперь приступают к предустановочным работам, касающимся оконного блока. Для закрепления рамы в проеме технологически более правильно использовать особые приспособления, они позволяют регулировать раму по высоте и ширине, не теряя при этом жесткой фиксации рамы в проеме, в отличие от деревянных монтажных клиньев.

Затем в раме подготавливаются отверстия для закрепления анкерных пластин посредством сверления. Сверло вводят с внешнего торца профиля. Такой способ оптимальный, потому что отверстие в этом случае не разбивается. Важно сначала использовать сверла небольшого диаметра, а затем уже необходимого, большего.

• монтажные клинья;
• профессиональную пену;
• ПСУЛ или акриловый герметик;
• гидропароизоляционные ленты;
• анкерные пластины или болты.
• циакрин;
• герметик.

• для ПВХ-профилей – 40 лет;
• для стеклопакетов – 20 лет;
• для уплотняющих прокладок – 10 лет.

Монтаж подоконника и отлива

Внутренние откосы наносятся на начальный профиль, а каждый последующий шаг выполняется с помощью замеров строительного уровня, который помогает прослеживать уровень наклона рамы. Если он хоть немного превысит норму, то окно будет плохо и открываться, и закрываться. Поэтому за строительной бригадой следить нужно внимательно.

Читайте о том, с чего начинается перепланировка трехкомнатной квартиры — так вы сможете оптимизировать временные и финансовые затраты на обновление облика вашей квартиры.

Читайте о порядке проведения ремонта в квартире тут — зачем нужен план и как его составить.

Монтаж пластиковых окон по ГОСТу 30971-2002 должен производиться именно в этой последовательности. И напоследок отметим, что перед тем, как отпустить рабочих и подписать акт приема работы, проконтролируйте работу окна. откройте и закройте створки и убедитесь в правильной работе во всех направлениях.

Если вам доводилось устанавливать пластиковые окна, и рабочие, которые вас обслуживали, выполняли монтаж строго по инструкции и согласно ГОСТу 30971-2002, оставляйте свои отзывы в комментариях.

Установка пластиковых окон строительной бригадой

Устанавливая ПВХ окна, необходимо соблюдать несколько ключевых нюансов по ГОСТу.

• Конструкция окна должна включать в себя 3 шва. Они призваны уберечь помещение от влияния погодных условий, сохранять в нем тепло и препятствовать образованию пара.
• В результате оставаться никаких пустот (мосты холода) не должно. Само же окно надо зафиксировать с учетом возможного увеличения пластика в размере — такое случается, если поднимается окружающая температура.

Чтобы вышеперечисленные пункты были соблюдены, ориентируйтесь на сотрудничество с теми специализированными бригадами, которые занимаются установкой исключительно по новому ГОСТу 30971-2002. Обращаясь в маленькие компании, вы рискуете тем, что работы не будут проведены на должном уровне, либо будут выполнены некачественно.

Рекомендованные параметры пластиковых окон

Рассмотрим алгоритм замера окон ПВХ по ГОСТу 30971-2002:

• Удалить штукатурку и другие предметы, которые могут помешать при последующей работе.
• Измерить высоту, ширину, а также глубину проема. Нужно помнить о том, что в дальнейшем будет установлен подоконник и положена штукатурка, соответственно, производить все замеры надо грамотно и аккуратно. Также необходимо учитывать то, что блок окна должен быть размещен примерно на две трети его толщины от той части стены, что внутри. Если стена состоит из нескольких слоев, блок устанавливается на уровне утеплительной части.
• Отметить все отступы между проемом и рамой. Если размер окна равен 1,2 м, то зазор составит 150 мм, при 2,2 м ширина его будет равна 200 мм, при 3 м – 250 мм.
• Несоответствие стандарту у оконного блока может быть равным около 15 мм, что также необходимо учитывать. Вертикальная сторона, как и горизонтальная, могут отклоняться примерно на 4мм, однако, если учитывать полную ширину, а также высоту проема, показатели отклонения не должны быть больше 8 мм.

Конструктивные элементы оконного блока

Подготовительные мероприятия

Перед тем, как начать установку ПВХ окон, необходимо подготовить рабочее пространство. Перед началом мероприятий, следует запомнить несколько аспектов:

• Для того, чтобы не отступать от норм ГОСТа, необходимо соблюдать все этапы работы аккуратно и точно.
• Для лучшей адгезии в работе используется не вода, а грунтовка.

В первую очередь, следует очистить подоконник, снять занавески с окон и убрать всю мебель, расположенную в непосредственной близости от окна. Желательно накрыть мебель любым удобным материалом, а пространство под окном на полу – газетами или картоном, чтобы предотвратить возможные загрязнения.

Следующая цель – ликвидация окна, которое необходимо заменить на пластиковое. Потребуется перфоратор и электрический лобзик, которые помогут легко очистить поверхность до бетонного или кирпичного основания.

Далее можно приступать к грунтовке откосов.

На этом подготовительные мероприятия могут считаться завершенными.

Фиксация блока в проеме

Окончив мероприятия по изоляции окна, можно приступать непосредственно к основному этапу – креплению блока в оконном проеме .

Рассмотрим требования ГОСТ к параметрам и расстояниям между материалами, рекомендованные в процессе установки пластиковых окон:

• Крепежные элементы, фиксирующие профильные короба ПВХ белого цвета, должны отстоять друг от друга не более, чем на 700 мм. В случае с коробами цветного профиля данный показатель равен 600 мм.
• Шурупы, предназначенные для крепления анкерных пластин к оконным блокам должны быть около 5 мм и 40 мм в длину.
• Допустимые отклонения при фиксации окна должны составлять не более 1,5 мм на метр длины и 3 мм на метр высоты.
• Высота брусков (чопиков) должна составлять не менее 20 мм.
• Зазор между оконной рамой и откосом в процессе установки стеклопакета на специальные деревянные колодки должен быть равен приблизительно 2 см. Длина колодок – до 200 мм.
• Дюбеля должны входить в стену на глубину не менее 40 мм.

• Строительные шурупы, пластины и винты должны быть изготовлены из нержавеющей стали или цинковой хроматированной стали с нанесенным на нее составом, защищающим от коррозии. Толщина таких крепежей должна составлять не менее 9 мм.
• Не следует применять гвозди для крепления оконных коробов и анкерных пластин к проемам в стене.
• Возможно использование полимерных анкерных конструкций в целях повышения прочности конструкции. Чаще всего это практикуется при наличии стен, выполненных из материалов пониженной прочности.

• у оконных блоков из пластиковых белых профилей при размере стороны до 2000 мм;
• у алюминиевых оконных блоков при размере стороны от 2000 мм до 3500 мм.

• у оконных блоков из пластиковых профилей белого цвета при размере стороны от 2000 мм до 3500 мм;
• у оконных блоков из цветных пластиковых профилей при размере стороны до 2000 мм.

Существуют также отдельные требования ГОСТа в отношении крепежей. Более подробно о них можно узнать из руководства ГОСТ, в приложении Б (Требования к крепежным элементам и их установке).

а — металлический рамный дюбель; б — пластмассовый рамный дюбель; в — универсальный пластмассовый дюбель со стопорным шурупом; г — строительные шурупы; д — гибкая анкерная пластина

Рисунок 2 — Примеры крепежных элементов

Окончив мероприятия по изоляции окна, можно приступать непосредственно к основному этапу – креплению блока в оконном проеме.

Правила установки пластиковых окон подробно разъясняет ГОСТ Р 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами. Технические условия». Этот госстандарт предписывает перед тем, как начать устанавливать окно в проем, по его периметру наклеить ПСУЛ.Данный саморасширяющийся материал — самостоятельный монтажный слой, который нельзя закрывать штукатуркой, шпатлевать, закрашивать.

Рама крепится к кирпичной стене по следующим правилам:

• от внутреннего угла рамы до первого крепежного элемента по вертикали расстояние не должно превышать 150-180 мм;
• от импоста до крепежа по горизонтали это расстояние рекомендовано в 120-180 мм;
• расположение анкеров по вертикали — с промежутком в 700 мм для окон из белого пластика и в 600 мм для ламинированных профилей.

Вставляемый блок необходимо проверить на отклонение от уровня и запенить по периметру.

Алгоритм установки пластикового окна

• Подготавливается отверстие в оконном блоке. Далее можно выбирать из двух вариантов фиксации: в первом в готовые отверстия вставляются анкерные дюбеля, после чего блок вставляется в проем. Второй способ состоит в том, чтобы зафиксировать на оконном блоке анкерные пластины. Крепление к проему в данном случае осуществляется с помощью шурупов.
• Далее на подоконнике выкладываются бруски (чопики), цель которых в фиксации оконного блока и облегчения дальнейших мероприятий по изоляции монтажного шва. Прикрепив к блоку окна донный профиль, нужно установить конструкцию в проем и проследить за тем, чтобы она встала ровно. Зафиксировать блок помогут заранее подготовленные клинья. Таким образом можно предохранить изделие от деформации. Не следует устанавливать стеклопакет непосредственно на бетон. Перед этим на поверхность следует выложить обеззараженные колодки из дерева.

а — оконный блок с вертикальным импостом; б — оконный блок с безимпостным (штульповым) притвором; А — расстояние между крепежными деталями

Рисунок 3 — Примеры расположения опорных (несущих) колодок и крепежных деталей

• После того, как блок установлен, следует прикрепить его к стене при помощи дюбелей. Если был применен второй способ крепления окна, необходимо зафиксировать анкерные пластины на оконном блоке и прикрепить их к стене с помощью подходящих крепежных элементов (дюбеля или шурупы).
• Затем можно приступать к установке створок. То, насколько плотно они будут прилегать, зависит от предпочтения владельца помещения. Следует учитывать, что в зимнее время года створки следует зафиксировать более плотно, а летом, соответственно, наоборот – ослабить.
• Далее необходимо ликвидировать подложку, на которую был временно установлен стеклопакет. Фиксация стеклопакетов производится с помощью специальных крепежей (штапики) и киянки. Делать это следует максимально аккуратно и точно, чтобы не деформировать окно.
• Завершив с предыдущими мероприятиями, необходимо воспользоваться монтажной пеной и аккуратно ликвидировать пустоты между стеновым проемом и оконным блоком. Помимо фиксации, пена также обеспечивает удержание тепла в помещении и не пропускает шум с улицы.
• Поверх затвердевшей монтажной пены наносится изоляционный диффузный материал, уже использовавшийся ранее.
