Русская печь своими руками с лежанкой и без: устройство, кладка, порядовка

Особенности мини-печки

На этой печке очень удобно готовить, потому что она имеет отдельную топку с варочной плитой. Универсальность ее конструкции позволяет хозяйке состряпать огромное количество блюд: каши, пирожки, птицу, хлеб, пиццу и многое другое. Спустя несколько часов после окончания топки на ней все еще можно жарить, парить или варить.

Свои особенности имеет и конструкция топливников. Основной большой располагается с передней стороны, а дополнительный малый находится на правой стене печи. На них накладывается чугунная плита, предназначенная для приготовления самой разнообразной пищи, имеющая две конфорки разного размера. Та, что больше, перекрывает основной топливник.

Топливники имеют разные функции.Основной используется для отопления, когда наступают холода, и без ограничений – для выпекания традиционных блюд русской кухни. При этом есть возможность сжигать топливо и в самой варочной камере.Дополнительный топливник используют в теплое время года в основном для приготовления еды.

В русской печи без лежанки есть свои особенности строения каналов отвода горячего газа и дыма. Когда печь растоплена, сначала все летучие продукты горения поступают из основного топливника в первую секцию отопительной камеры. Затем во вторую через подвертки и, минуя щель в поду, подступают к задней стене варочной камеры, нагревая ее.

После чего дым поступает в передний блок варочной камеры, на верхней части свода которой есть четыре отверстия. В сборный канал летучие вещества попадают именно через эти отверстия, а уже из канала – непосредственно в дымовую трубу.Из малого топливника дым не имеет собственной системы выхода. Он поступает оттуда в основной топливник и уже оттуда по вышеописанной схеме выводится наружу.

В конструкции русской мини-печки предусмотрен канал для вентиляции. При необходимости его можно перекрыть задвижкой.

Рекомендации к использованию печи из кирпича

В уходе печь нетребовательна. Чтобы избежать нежелательных последствий, необходимо соблюдать правила пользования мини-печкой:

• нельзя топить одновременно два топливника. При этом поддувальные и топочные дверки неиспользуемого топливника нужно плотно закрыть;
• нельзя для растопки использовать горючие жидкости – бензин или керосин;
• держите заслонку печки закрытой. Если есть необходимость ее открыть, то сначала нужно открыть задвижку вентиляционного канала;
• следите за количеством золы. Своевременно убирайте ее, иначе экономии топлива не будет, ведь она будет поглощать тепло, и обогрев комнат ухудшится. Делать такую процедуру лучше не реже двух раз в неделю;
• нужно дать топливу хорошо разогреться в течение десяти минут, и лишь затем начинать готовить пищу в печи;
• для растопки не очень практично использовать бумагу – она быстро сгорает. Лучше положите в печь щепки или березовую кору;
• периодически проверяйте, нет ли щелей в вашей печке. Если обнаружили таковые – их надо заделать. Если повреждения существенные, то придется сделать основательный ремонт. Явным показателем неполадок является снижение температуры обогрева, которую выдает печь. Стало холоднее дома – осмотрите печь;
• ремонт предпочтительно делать в теплое время года, когда печь не используется для обогрева;
• перед сжиганием горючего нужно закрыть дверки поддувал и топливников;
• нужно своевременно чистить дымоход;
• начинать топить печку лучше днем, тогда к вечеру прогреется все помещение;
• предпочтительно, чтобы топливо было сухим. А для того чтобы оно не подвергалось воздействию влаги и воды и не отсыревало, храните его в специально выделенном месте. Оно должно быть сухим и закрытым;
• желательно, чтобы поленья были примерно одной толщины и длины. Это нужно потому, что тонкие сгорают слишком быстро, а толстые – наоборот. Дом таким образом не будет прогрет достаточно хорошо;
• складывайте поленья не хаотично, а в определенном порядке. В первую очередь подгребите угли кочергой ближе к дверце. Поперек туда положите полено. Затем косо укладываются более тонкие дрова, а на них – дрова потолще.

Перед тем как приступить к кладке, проводят подготовительные работы. Они включают следующие этапы:

• выбор проекта;
• выбор и покупка материалов;
• покупка металлических деталей печки;
• подготовка инструмента, емкости для раствора;
• подготовка места для постройки печки;
• строительство мини-печи.

Выбор проекта

В интернете и в учебниках по печному делу есть порядовые схемы-чертежи десятка мини-печей.

Выбор велик, но если у домашнего мастера совсем нет опыта, стоит проконсультироваться с местными профессионалами или с людьми, которые успешно сооружали подобные печки. Выбирая устройство, которое планируется возводить своими руками, учитывают несколько факторов:

• площадь отапливаемого помещения;
• количество обогреваемых комнат;
• температуру воздуха в зимнее время;
• частоту использования отопительного сооружения;
• назначение мини-печи;
• опыт печного строительства и ремонта;
• материальные затраты.

Фото 1. Перед началом строительства очень полезно смоделировать внешний вид, размеры и порядовку будущей печки.

Если планируется готовить пищу, предпочтительным будет вариант с варочным настилом и духовым шкафом. Потребность в горячей воде в зимнее время и в межсезонье закроет водогрейный бачок в нише. В ней же, убрав съемный бак, можно сушить обувь и другие вещи. Если в доме всегда есть электричество или газовая плита, выбирают вариант печи без варочного настила и ниши для духовки.

Для регионов, где зимняя температура опускается ниже 20 градусов и держится на этом уровне неделями, подойдет печь больших габаритов с тепловыми экранами. Мини-печку не рекомендуется топить непрерывно более двух часов подряд.

Для многих людей имеет значение дизайн конструкции. Ее можно облицевать плиткой или выложить кирпичом с рельефной поверхностью.

Материалы

Для выбранного проекта мини-печи понадобится качественный кирпич. Следует выбирать ровный кирпич 1 сорта, равномерной окраски, без сколов и трещин.

Для кладки кирпичей домашнему мастеру без опыта лучше выбрать готовую смесь в строительном магазине. Ее разводят по инструкции производителя.

Если мастер создает раствор из отдельных ингредиентов, следует приобрести песок и глину. Соотношение материалов определяют опытным путем. Раствор черпают шпателем и наклоняют его рабочую поверхность на 45—50 градусов. Кладочная масса нормального состава не опадает комьями со шпателя и не стекает с него.

Инструменты

Для работы понадобятся все инструменты печника и стол, на который можно будет вставать при кладке верхних рядов. В перечень инструментов входят:

• шпатели: широкий и узкий:
• мастерок;
• расшивки для формирования красивых швов;
• кельма;
• молоток печника с плоским обушком и киркой;
• киянка;
• уровень длинный строительный;
• отвес строительный;
• деревянный брус для каркаса;
• нити, леска, мел для разметки основания;
• болгарка с набором дисков для резки и шлифовки;
• правило алюминиевое.

Важно! Температура в помещении при кладке печи и ее просушивании должна быть плюсовой (от плюс 5 градусов).

Для приготовления раствора нужен большой бак. Для перемешивания пасты необходима деревянная мешалка (весло) и строительный миксер.

Перед кладкой мини-печи заранее готовят фундамент. Это нужно, потому что даже самый маленький прибор с кирпичной трубой весит от 500 кг и больше.

Такое давление на доски пола приведет к деформации пола и печных стенок. Это может стать причиной пожара на крыше и в доме.

Существует несколько вариантов возведения фундаментов. Строительство бетонного основания для мини-печи включает следующие шаги:

• раскопка котлована глубиной 50—70 см;
• утрамбовка грунта в котловане;
• укладка в котлован слоя щебня (20—25 см);
• укладка в котлован песка (слой 15—20 см);
• утрамбовка песка и щебня;
• гидроизоляция котлована рубероидом: стыки герметизируют гудроном, мастикой битумной;
• установка стальной арматуры с диаметром ячеек не более 8—10 см;
• заливка бетона и уплотнение его вибробуром;
• укладка на высохший бетон двух слоев рубероида для дополнительной гидроизоляции.

Важно! Печку возводят на фундаменте, который выступает за ее периметр на 10—20 см. Со стороны топки рекомендуется оставлять 50—70 см фундамента, чтобы смонтировать на нем предтопочную площадку.

Порядовка кладки

Кладка керамического кирпича ведется на глиняно-песчаный раствор на подготовленном фундаменте:

• 1 и 2 ряды. Сплошная кладка.

Фото 2. Схема кладки первых рядов для маленькой отопительно-варочной печки. Далее следует труба дымохода.

• 3 ряд. Выкладывают камеру для поддувала. Устанавливают (на проволоку или металлические планки) дверцу поддувала.
• 4 ряд. Продолжается кладка поддувала и укрепление его дверцы. Выкладывается уступ для колосниковой решетки.
• 5 ряд. На уступы свободно, без раствора, кладут колосник. Вокруг него оставляют зазоры по 5—7 мм.
• 6 ряд. В портал печи устанавливают топочную дверцу. Она крепится посредством укладки в швы стальной проволоки или с помощью стальных планок. Планки также укладываются в швы на раствор.
• 7—11 ряды. Кладка топки, окончательное закрепление дверцы укладкой проволоки (стальных пластин) в швы на раствор.

Фото 3. Установка и крепление дверок для топки и прочистки. С помощью отвеса следят за точностью кадки.

• 11а. По завершении 11 ряда укладывают металлическую полосу (или уголок), на которую будет опираться варочный настил. После этого кладут варочный настил.
• 12—15 ряды. Возводятся стены вокруг варочного настила (варочная камера), выкладывается дымоход, идущий от топки.
• 15а. Для того чтобы над варочной камерой был свод из негорючего материала, на него кладут лист плоского шифера.
• 16 ряд. Свод варочной камеры закрывают сплошной кладкой, продолжают выкладывать дымоход.
• 17 ряд. Установка дверцы для чистки дымохода (на проволоку или стальные планки).
• 18 ряд. Закрепление дверцы.
• 19—22 ряды. Кладка по выбранной схеме.
• 23 ряд. Выкладывание ниши для духовки.
• 24 ряд. Кладка стенок духового шкафа, установка духового шкафа. На дно камеры по периметру кладут полосы асбестового картона. Духовку обматывают асбестовой веревочкой (для большего контакта с кирпичной кладкой и аккумуляции тепла) и окончательно устанавливают в нишу.
• 24—27 ряды. Вокруг духовки возводят кирпичную кладку.
• 28 ряд. Установка второй дверцы для очистки дымового канала.
• 29 ряд. Установка задвижки над дымовым каналом.
• 30 ряд. Кладка по выбранной схеме.
• 31 ряд. Установка второй задвижки над дымовым каналом.
• 32 ряд. Завершение кладки.

Кроме этого, 32 ряд является основой для возведения дымовой трубы. Она может быть кирпичной или металлической.

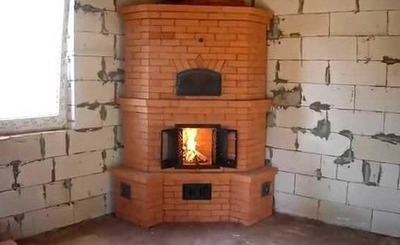

Фото 4. Пример готовой кирпичной мини-печки с декоративной отделкой. Конструкция не предусмотрена для приготовления пищи, но хорошо обогреет дом.

Компактную печь простой конструкции рекомендуется возводить в небольших зданиях временного проживания. Это могут быть дачные домики или времянки, построенные хозяевами усадьбы рядом с возводимым коттеджем. Мини-печь идеальна и для обогрева небольших производственных помещений без центрального отопления: мастерских и бытовок в сельской местности.

Строительство кирпичных печек требует внимательности и большого терпения. Время, которое придется потратить на кладку, зависит от габаритов конструкции и квалификации рабочего. Для того, чтобы выполнить работу как можно быстрее, необходимо детально разобраться в особенностях печного строительства, определить принцип работ.

Так, независимо от размеров и вида, возведение варочной отопительной конструкции включает в себя:

1. Подготовительный этап. На этом этапе производится расчет размеров печи, определяется ее месторасположение в доме, подготавливаются чертежи.
2. Закладку основания – фундамента под печь.
3. Формирование зольной камеры и продувочных каналов.
4. Монтаж панели плиты и формирование варочной ниши с двумя каналами.
5. Формирование паровытяжного канала.
6. Организацию сушильной камеры, дымохода.
7. Кладку печной трубы.

Точно так же кладется и уличная печь. После выполнения работ конструкцию следует просушить. Сушка может быть естественной и принудительной. В первом случае сушка занимает 6-9 месяцев, во втором – 3 недели.

Для того чтобы печь вышла надежной, привлекательной и долго служила хозяевам, важно не только соблюдать инструкцию по укладке рядов, по и знать некоторые хитрости, которыми пользуются в работе опытные печники

Как сделать малогабаритную печь: рекомендации и пошаговая инструкция

1. Подбирать качественный кирпич без сколов и трещин, который, перед кладкой, нужно вымачивать.
2. В местах установки литых элементов, следует оставлять технологический зазор между кирпичом и пластинами для расширения металла.
3. Каждые 5-8 рядов делать противопожарную разделку в половину кирпича. Если места для кирпича не хватает, то для разделки следует выбирать материалы с низкой теплопроводностью (вермикулит, суперсил, силикат кальция).
4. Швы в кладке следует делать не толще 7 мм.
5. Для организации топки лучше применять огнеупорный шамотный (желтый) кирпич, который выдерживает температуры до 1600°C.

Перед тем, как начинать класть печь самому, профессионалы советуют изучить соответствующую литературу, если есть возможность, то понаблюдать за работой печника. К подготовке к работе следует подойти ответственно и основательно, ведь неправильно сложенная печь может стать причиной пожароопасных ситуаций, поставить под угрозу жизнь и здоровье всех жильцов дома.

Инструменты

Инструменты для печных работ

1 — угольник; 2 — кирка; 3 — печной молоток; 4 — уровень; 5 — линейка; 6 — мастерок; 7 — отвес

Перечень инструментов:

• кельма, или как её ещё называют, мастерок;
• удобный молоток-кирка;
• строительный уровень;
• рулетка;
• отвес.

2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.

Как сделать малогабаритную печь: рекомендации и пошаговая инструкция

Следующий этап — сооружение самой печки:

1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят  проволокой.
2. Затем делают кладку второго ряда.
3. В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
4. Кирпичи в четвёртом ряду идут на ребро.
5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
6. Пятый ряд выкладывают плашмя, подобно четвёртому.
7. Кирпичи шестого ряда идут на ребро.
8. Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция — как сложить печку своими руками, которая поможет не запутаться в деталях.

Фундамент

С учетом большого веса русской печи фундамент для нее придется возводить отдельно (). В процессе строительства это предусматривается проектом, а если печь решено поставить в уже эксплуатируемом здании, то придется разбирать полы.

Для такой массивной конструкции монтируется плита, как уже отмечено, отдельная. Использовать даже сегмент фундамента строения для размещения на нем части печи запрещается!

Процесс кладки

Порядовка печи — кликабельно

Печь может быть чисто отопительной, банной, варочной, хлебной, уличной (к примеру, барбекю), хотя чаще всего используется комбинируемая схема.

Учитывая, что печь будем делать своими руками, рассмотрим один из самых простых и доступных в реализации вариант.

На схеме обозначена и сама печь, и ее порядовка – разобраться несложно. Но отдельные нюансы, для начала, отметить следует (по уровням).

Первый

Правильность его кладки на фундаменте определяет качество всей дальнейшей работы и эффективность функционирования печи. По готовому основанию производится разметка внешнего контура, и по ней укладывается кирпич. И только после того, как выложен весь периметр, производится заполнение внутреннего сектора.

Второй

В нем несколько кирпичей с тыльной стороны на раствор не сажаются. Потом, в процессе обслуживания дымохода, все сажа, которая будет соскребаться с его стенок, упадет вниз. Именно для того, чтобы ее можно было удалить из канала, в нижней части печи, в кладке, оставляется технологическое отверстие.

Оно закрывается кирпичами, но они располагаются с некоторым сдвигом вперед, из расчета, чтобы при необходимости их можно было легко вытащить. Вариант – вместо кирпичей ставится прочистная дверка. Назначение – аналогичное.

Третий

С этого ряда начинается установка дверки поддувальной камеры.

Чтобы дверки раньше времени (до фиксации кладкой) не «завалились», к их проушинам привязывается проволока, которая закладывается в швы. Получается временное крепление по принципу растяжки.

Если на примере первых уровней особенность кладки и принцип расшифровки порядовки понятен, то дальнейшая работа сложностей не вызовет. Все делается в соответствие со схемой.

Вариантов много – оштукатуривание с дальнейшей окраской, облицовка плиткой, художественная роспись, украшение изразцами. Все зависит от возможностей и фантазии мастера.

Что в печи хорошо?

• Дешевизна материалов – чтобы построить русскую печь, нужны красный кирпич, глина да песок.
• Экономичность – КПД самой простецкой русской печи превышает 60%, а усовершенствованные конструкции дают до 80% и более, что для тепловых приборов просто невероятно.
• Всеядность – работает на любом твердом топливе без ухудшения параметров.
• Функциональность – помимо отопления и готовки, на полатях, как известно, спят.
• Простота пользования – с утра протопил, и на сутки хватит. Шуровать в топке не нужно.
• Целебные свойства: о пище уже сказано; сон на полатях – крепкий и глубокий. 6 часов его достаточно, чтобы всласть выспаться; просыпаешься всегда бодрым, с ясной головой.
• Безопасность – огонь в самой глубине топки, вываливание углей крайне мало вероятно даже при неквалифицированном пользовании; искры дает лишь в исключительных случаях от очень интенсивной топки в лютый мороз. С трехцентровым сводом на искрит никогда.

К некоторым пунктам придется дать пояснения.

Инструменты

Печники-любители по неопытности совершают ошибки, которые затем приводят к проблемам. Рассмотрим самые распространенные случаи:

• Кладка печей с отклонением от проекта. В результате в дымовых каналах нет нормальной тяги, неравномерно нагреваются стены. Решением проблемы будет разбор печи и кладка по проверенным схемам.
• Кладка печей «на глаз», без использования уровня, каркаса, отвесов, правила. Устройство перекашивается, смещается центр тяжести, в процессе эксплуатации прибор быстрее рушится.
• Неправильное приготовление раствора. Кладка трескается и выкрашивается. Временное решение проблемы — покупка заводской смеси и заделка трещин новым раствором. Если кладка трескается постоянно и глубоко, печь придется переложить.
• Топка свежесложенного и непросохшего устройства. Это приведет к растрескиванию кладки, которую надо будет замазывать раствором.

Если вы хотите купить мини русскую печь, то можно заказать индивидуальный проект специально под ваши потребности. Для постройки русской печи «Экономка» можно нанять мастера, а можно справиться и собственными силами. Имейте в виду, что вы потратите значительно меньше денежных средств, если будет возведена мини русская печь своими руками. Печка прослужит вам очень много лет, при условии, конечно, что вы будете следить за ее состоянием.

Если вы опытный строитель или просто уверены в своих силах, то можете работать без использования чертежей. Однако лучше все же иметь под рукой готовый чертеж русской мини-печи, разработанный хорошим мастером. И помните, что устанавливать конструкцию надо на прочный фундамент – из камня, дерева, бетона или кирпича. Не всегда можно обойтись лишь усилением пола. Так что перед началом работ как следует изучите основы постройки агрегата.

Если окончательно решили, что печь экономка своими руками – это вам по силам, то в первую очередь нужно закупить красный кирпич. Потребуется 750 штук.

Также нужны песок, асбест или войлок, глина.

Не обойтись при строительстве и без рубероида для гидроизоляции.

Отдельно нужно приобрести задвижки для печи, две колосниковые решетки, топочные и поддувальные дверцы, чугунную плиту, сделанную для двух конфорок, задвижка в канал вентиляции и заслонка.

Потребуется и расходный материал. Это стальные изделия – проволока, листы, уголки. Нужны будут гайки, шайбы, гвозди.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Следующий этап – это непосредственно работы по выкладке мини-печки.

Можно сделать печь как с водогрейной коробкой, так и без нее.Приготовив необходимые материалы и инструменты, укрепив пол или сделав хороший основательный фундамент, можно приступать к строительству.

Выкладывать печь нужно рядами.

Самый первый ряд включает в себя кладку стенки агрегата. Обязательно нужно перевязывать швы. Осуществить этот этап нужно с помощью целых кирпичей, а середину можно выложить половинками.

Следующие ряды со второго по пятый – закладка поддувал обоих топливников. Тогда же устанавливаются и дверки. Нужно также выложить столбики. На них уложите кирпичную перегородку. Ее толщина должна быть в половину кирпича.

Шестым рядом в конструкцию включаются колосниковые решетки в оба топливника. Над решеткой дополнительного топливника передние и задние кирпичи стесываются на конус.

Седьмой и восьмой ряды — устанавливаются дверки основной и дополнительной топливных камер. Происходит расширение кладки основного топливника в сторону перегородки.

Девятый ряд – сужение кладки канала от главного топливника. Расширение перегородки.

Десятый ряд характеризуется возведением пода. Оставляется канал возле задней стенки вдоль варочной камеры примерно 8 см шириной.

Одиннадцатый ряд – второй ряд пода. Дверки основного и дополнительного топливников нужно перекрыть. С передней стороны закрепляем кладку уголками из стали.

Двенадцатым рядом канал перекрывается чугунной плитой с двумя конфорками.

Тринадцатый и четырнадцатый ряды – кладем согласно чертежу.

Пятнадцатый ряд – между боковыми стенками устанавливаются связи из полосовой стали и закрепляются шайбами и гайками. Если чело не перекрыто аркой, оно перекрывается полосой стали 4х1х85 см. Заднюю и боковые стенки варочной камеры выкладывают толщиной в кирпич со скошенной на конус нижней частью.

Шестнадцатый ряд – перекрытие чела, продолжение связей по ширине. Толщина стенки варочной камеры размером с кирпич.

Семнадцатый ряд – установка связей по боковым стенкам (как и в 15-м ряду). С передней и боковой сторон устанавливается основание для перетрубья из полосовой стали. В кирпиче делаются пазы для стальных полос. В углу устанавливается поддерживающая металлическая стойка.

Восемнадцатый ряд – первый ряд кладки варочной камеры, имеющей форму свода. Свод опирается на кирпичи 16-го ряда с наклоном внутрь, под них подкладываются куски кирпича на глиняном растворе. Перекрывается шесток, в основу перетрубья кладутся стальные полосы. В передней части свода оставляют четыре отверстия размером 7 х 12 см.

В девятнадцатом ряду внимание уделяется выкладке канала вентиляции и установке его задвижки. После него занимаются кладкой дымового канала.

Двадцатый ряд – кладка стенки печи выше свода на два ряда. Над четырьмя отверстиями, оставленными в 18-м ряду, образуется сборный канал. Отверстие перетрубья сужается. С правой стороны стенку скрепляют замком.

Материалы

Конструкция самого опечья выполняется из глиняного обыкновенного кирпича на цементно-песчаном растворе на основе цемента М400, пропорцией: 1 часть цемента и 3 части песка. Необходимую подвижность раствора можно проверить, поместив часть его на штык лопаты под углом 45°. В этом положении готовый раствор стекать не должен. Перед началом кладки кирпичи вымачивают для лучшего сцепления с раствором.

Для всей конструкции печи потребуется примерно от 1500 до 2500 штук кирпича, в том числе и огнеупорного, в зависимости от высоты помещения и конструкции крыши. Потребление глины и песка в растворе составляет около 80 ведер. Из печной фурнитуры потребуются: вьюшки, задвижки и полудверки.

Вьюшка устанавливается между хайлом и трубой, чтобы перекрыть проход горячим газам из горнила для сохранения тепла в печи. В месте установки вьюшки делается проем для закладки полудверки, которая может использоваться и как естественная вентиляция помещения.

Заслонки для печи необходимы для того, чтобы прикрывать устье, регулируя тепловой процесс в печи.

Задвижка устанавливается над вьюшкой, чтобы регулировать тягу в трубе и предотвращать возможность холодному воздуху из трубы опускаться вниз.

Наиболее распространенные варианты – мини-печь с встроенной в духовой шкаф варочной плитой из чугуна и полноценная печь трехоборотка с камином, варочной поверхностью, духовкой и нишей-сушкой.

Построить “шведку” самому достаточно сложно. Для того, чтобы постройка эффективно справлялась со своими варочно-отопительными функциями следует выбирать для работы только качественные материалы. Выполнить кладку поможет пошаговая инструкция и рекомендации опытных печников.

Первые два ряда кладки делаем сплошными. При этом, во 2-м ряду устанавливаем решетку под камин. В 3-м ряду печи строим зольную камеру, вертикальный канал и место для духовки, выкладываем каминный топливник. Следующий ряд кладем как 3-й, а в 5-м оборудуем место для монтажа решетки колосника. Проход между духовкой и вертикальным каналом перекрываем в 6-м ряду.

При этом, следует учитывать, что между духовкой и топкой кирпичи всегда кладем на ребро.

В 7-м ряду над топкой кладем металлические полосы (2 шт.), а 8-й и 9-й ряды делаем аналогично предыдущему. Дымоход для чистки камина оборудуем вместе с местом для установки варочной плиты в 10-м ряду. Горнило формируем в 11-м ряду. Переднюю стенку камина в 12-м и 13-м рядах выкладываем срезанными наискосок кирпичами.

Последующие ряды выкладываем одинаково, а в 26-м ряду вертикальный канал соединяем с дымоходом. В 30-м ряду кирпичи со всех стороны выдвигаем на 30 мм наружу, а кладка трубы начинаем с 32-го ряда.

Маленькие печи занимают небольшую площадь, размеры их оснований колеблются от 50 до 70 сантиметров в ширину и до 65—100 см в длину. Высота отопительного сооружения составляет от 1,5 до 2,3 метров. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.

Это самое простое отопительное сооружение. Разберем модель следующих размеров:

• ширина основания — 51 см;
• длина основания (глубина) — 89 см;
• высота — 238 см.

Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20—35 метров. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.

Внутри устройства находятся:

• топочная камера;
• поддувало;
• дымовые каналы, ведущие в дымоход.

Топочная дверца мини-печки (чугунная или стеклянная) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части печи устанавливают две дымовые задвижки. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:

• 260 штук кирпича керамического;
• 130 штук шамотного кирпича;
• колосник (40х23 см);
• топочная (30х20 см) и поддувальная (20х14 см) дверки;
• 2 дверцы для прочистных отверстий (20х40 см);
• металлический предтопочный лист (50х70 см);
• два листа рубероида размером 60х100 мм;
• песок и глина (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь.

Справка. Кладочный раствор увеличивает объем прибора на толщину швов.

Основание и верхняя часть мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку кладут из шамотного кирпича на глиняно-шамотную смесь.

На длинной стороне основания умещается три с половиной кирпича, на короткой — 2 стандартных кирпича длиной 25 см. В высоту кладка состоит из 35 рядов.

Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения при минусовых температурах — 20—25 квадратных метров.

Устройство имеет следующие размеры:

• длина основания (глубина) — 64 см;
• ширина основания — 51 см;
• высота — 215 см.

Конструкцию возводят на кухне. В прибор входят:

• поддувало;
• топочная камера;
• дымовые каналы, ведущие в дымоход;
• варочный настил;
• ниша для духового шкафа.

Варочный настил из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится:

• 222 штуки керамического кирпича;
• колосник (40х25 см);
• дверца для топки (20х20 см);
• дверца для поддувала (14х14 см);
• варочный настил (35х38 см);
• металлический духовой шкаф или водогрейный бачок;
• железный предтопочный лист (50х70 см);
• две дверцы для прочистных отверстий (20х14 см);
• две задвижки;
• кусок плоского шифера;
• уголок стальной;
• глина, песок или готовая глиняно-песчаная смесь для кладки.

Кирпич

Кладка русской печи производится из красного керамического кирпича. Кирпич должен быть хорошо обожжен и самого высокого качества – плотный, гладкий. Пережженный кирпич (с темным нутром, если его разбить) абсолютно непригоден. Также не годится кирпич пустотелый: тепло будет плохо растекаться по телу печи, ее нутро будет перегреваться и вся печь скоро начнет разваливаться.

Особенно тщательно нужно подбирать кирпичи для пода: они должны быть ровными, гладкими, совершенно одинаковой высоты. В старые времена печники выбирали подовые кирпичи из закупаемых партий и хранили отдельно. В наше время под можно выгладить после кладки болгаркой с чашеобразным кругом. По идее, печь от этого хуже не станет, но опытных данных нет.

Облицовка печи и верхний ряд лежанки могут быть выложены из лицевого кирпича на известковом растворе. Тогда полати никогда не провалятся, и отделка печи не вызовет затруднений – кладка на глине с уширенными швами (см. ниже) хоть и жаростойкая, но не очень-то прочная и ровная, а штукатурка и плитка на ней держатся неважно.

Раствор

Кладочный раствор для русской печи не совсем обычный; тут важно сочетание жаропрочности, высокой теплоемкости и равного с кирпичом ТКР. Состав раствора таков:

• Тщательно просеянная самая жирная, какая только найдется, глина – 3 объемных части.
• Просеянный и прокаленный речной песок – 3-5 объемных частей.
• Чистая вода – 1 объемная часть.

Раствор должен быть также очень жирным – густым, вязким. Его кондицию проверяют двумя дощечками; между ними сжимают шарик свежего раствора размером с теннисный мяч. Тощий раствор растрескается сразу; средненький при сжатии примерно на 1/3, а хороший – наполовину. Слишком мягкий и текучий раствор также не годится; в него нужно добавить песка, но не более чем 2:1 относительно глины.

Хорошая глина для кладки печей когда-то представляла серьезную проблему. Сейчас строение русской печи упрощается: в продаже есть готовые сухие смеси для кладки печей и отдельно – жирная глина.

При высыхании жирный раствор нередко трескается. В таком случае трещины замазывают средним или тощим глиняным раствором, но ни в коем случае не известковым, гипсовым или цементным.

Строительство любой топочной происходит при помощи огнеупорного кирпича,
который производится из шамота. Кладка остальной части устройства совершается при помощи керамического кирпича. Кроме этого, нужно подготовить все необходимые элементы:

• Топочная дверца, ее размеры составляют 25 х 25 см. Поддувальная дверца с размерами 25 х 14 см, и две штуки прочистных дверей 13 х 14 см.
• Колосник 38 х 25 см.
• Три задвижки разных размеров.
• Вьюшка с 23-сантиметровым диаметром.
• Водогрейный бак.
• Двух-конфорочная плита.
• Несколько полос из стали.

Кладка зависит от качества При необходимости можно приобрести готовые варианты в специализированных магазинах, стоит такая смесь недорого. Но если строить печь предполагается своими руками, то и раствор нужно приготовить самостоятельно. Раствор для кладки стоит подбирать, отталкиваясь от вида кирпича:

• При использовании полнотелого материала (минимум М150) следует замесить в соотношении 2:1. Также раствор подойдет для отделки печного устройства.
• В случае с тугоплавким кирпичом стоит использовать смесь из тугоплавкой глины
  с небольшим количеством песка.
• Если экономка строится из шамотного кирпича, то смесь нужно изготовить из шамотного порошка и огнеупорной глины в соотношении 3:1.

Глина имеет широкое применение, но вот для кладки ее сложно подобрать. Это объясняется тем, что в природе она бывает разного вида и состава. Профессиональный и опытный печник может без труда подобрать глину и необходимое соотношение ее с песком. В результате чего получается качественная смесь для кладки.

Чтобы проверить качество смеси своими руками, можно воспользоваться одним из существующих способов. Нужно приготовить раствор, сделать небольшой жгут и согнуть его. Чем раньше он треснет, тем лучше. Также можно скатать шарик и сжать его двумя досками. Если сжать его на 2/3
, и появились трещины, то смесь качественная, а если он разрушился раньше, то смесь не подойдет для кладки мини печи.

Замес раствора

Некоторые правила изготовления печи

Чтобы печь получилась хорошей и прослужила долго, перед ее строительством учтите:

1. материалы, которые вы используете, обязательно должны быть качественные. Скупясь на добротные компоненты, вы рискуете обеспечить себя продолжительными и частыми ремонтами;
2. все же лучше воспользуйтесь инструкцией по изготовлению печи. Опыт мастера убережет от ошибок и лишних трат при строительстве;
3. первое время после строительства будьте особенно внимательны – вы могли не уследить за чем-то во время работ. Другие неполадки могут выявиться только во время эксплуатации;
4. соблюдайте технику безопасности. Во время строительства можно получить травму. Будьте внимательны и не рискуйте.

В целом печь достаточно безопасна для дома и его жителей. Практически исключены самовозгорания от искры или выпавших углей, даже если пользоваться печкой неправильно. А справиться с растопкой сможет даже новичок – печь очень просто устроена.

Местоположение и подготовка основания

Лучшее местоположение для такой печи, если помещение дачи состоит из одной комнаты — в центре. В других случаях надо ориентироваться на простенки или места пересечения межкомнатных перегородок. Обязательно нужно учесть правила противопожарной безопасности.

Затем устраивают гидроизоляционный слой из полиэтилена и рубероида размером примерно 80 на 55 см. Насыпают тонкий слой песка.

Декор печи

Русская мини-печка может быт с легкостью вписана в самый разный декор дома. Ее без особых усилий красят и расписывают, придавая неповторимость и особый шарм. Когда печь уже построена, в любом случае имеет смысл ее отделать, ведь поверхность кирпича шершава и будет накапливать пыль и грязь. Осуществить отделочные работы можно разными способами: побелить, покрасить, нанести штукатурку, облицевать керамической плиткой или сделать красивую роспись. Все зависит от вашей фантазии.

Для покраски поверхность печки нужно затереть. После этого она обрабатывается грунтовкой. Поверх высохшей грунтовки накладывается краска. Ее следует выбирать особую – термостойкую. Все материалы можно свободно приобрести в магазинах и на рынках.

Для побелки используйте гашеную известь, в которую нужно добавить синьку.

На поверхность печи можно нанести штукатурку на основе глины. Таким способом пользуются еще с древних времен. Ремонт такого покрытия нужно производить каждый год.

Прежде чем облицевать плиткой печь, нужно удалить пыль с поверхности и зачистить швы. Затем прикрепляется сетка, на нее накладывают раствор. После чего накладывают саму плитку.

Чтобы расписать печь нужны наждачная бумага, мел, кисти и ваша фантазия. Оригинальные узоры сейчас можно легко найти в разных источниках.

С этой работой вы можете справиться самостоятельно или нанять специалиста.

Сделав добротную печь, вы получите великолепный обогреватель для дома, который создаст неповторимый уют и комфорт.

Фундамент для русской печи

Что в печи хорошо?

Кроме того, не следует забывать и о потолочных перекрытиях: печь следует располагать так, чтобы ее труба не приходилась на балки. Размеры и тип конструкции во многом зависят от площади дома. Практически любой проект печи можно переработать под собственные нужны. При этом, строение печи будет одинаковым.

Так, русская печь любого вида состоит из:

• Основания (в виде отдельного фундамента);
• Зольника, который будет обеспечивать приток воздуха к камере сгорания, и накапливать золу;
• Топливника с дверцей для загрузки дров;
• Дымохода, который отвечает за вывод продуктов сгорания (одну из главных ролей тут играет металлическая заслонка, которая будет перекрывать отверстие между дымоходом и горнилом);
• Дымооборотов – каналов, которые соединяют топливник с дымоходной трубой.

Рисунок конструкции можно сделать на обычной бумаге, можно создать разноплановые проекты с помощью программ для 3d визуализации или сделать макет печи из картона (для этого можно использовать обычный коробок, формируя внутри каналы из бумаги).

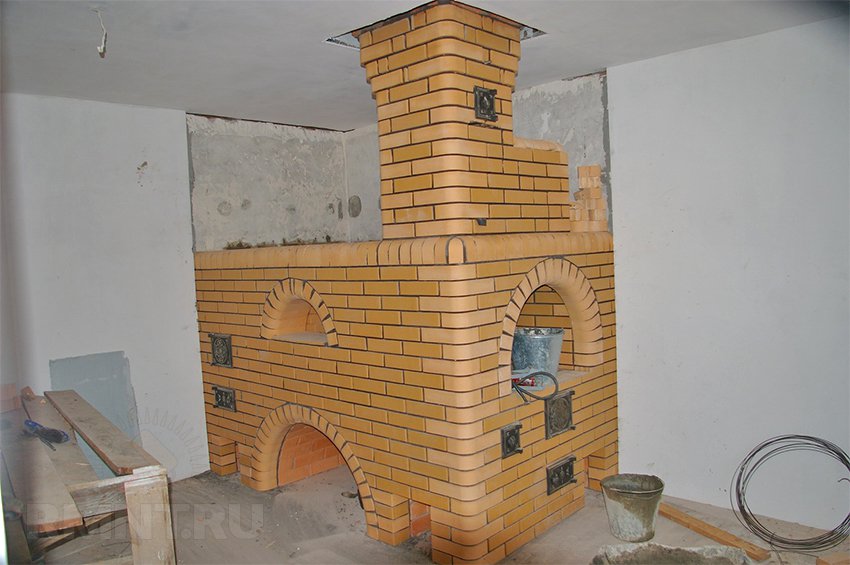

Русская печь с лежанкой – это традиционная конструкция, которая использовалась не только для обогрева помещения и приготовления различных блюд, но и сна: в случае установки деревянных полатей, на печи легко могут поместиться двое взрослых.

Классическая печь с лежанкой имеет достаточно большие размеры, и занимает в высоту 200 см, 150 см – в ширину и 250 – в длину.

Для того, чтобы сложить такую печь понадобиться не менее двух тысяч кирпичей и ста ведер строительного раствора. И это без учета материала на трубу. Перед строительством печи следует позаботиться о закладке правильного фундамента со слоем тепло-и гидроизоляции.

При этом, следует обращать внимание на размеры печи. Современные конструкции нередко отличаются от классических меньшими размерами и, соответственно, мощностью.

Размеры русской печи зависят от ее типа. Так, наиболее громоздкими будут печи с камином и нижним прогревом, печь груба (грубка). Такие конструкции имеют неоспоримые преимущества: они многофункциональны, выглядят привлекательно и способны обогреть большое помещение. Кроме того, такие печи можно легко расположить на улице. Но, к сожалению, их не всегда можно поставить в доме.

Классическая русская печка имеет ширину в 150 и длину в 200 см. При этом, лежанка в традиционной печи должна располагаться на высоте в 180 см, а очаг – 45 см.

Малая русская печь занимает 153 см в ширину и 165,5 в длину. Маленькая Экономка имеет в ширину 100 см, а в длину – 130. А популярная “шведка” Буслаева и того меньше – 116х90 см. При этом, расположение варочных плит и горнил определяет рост хозяйки.

То есть печь должна быть такой мощности, чтобы она была способна обеспечивать дом теплом в течение всей ночи, до следующей топки. Для того, чтобы провести расчеты можно воспользоваться общепринятыми данными, по которым для отопления помещения площадью до 10 м кв. следует выбирать печь с размерами 150х150х200 см.

Первый ряд печи лучше класть водоустойчивыми перекаленными кирпичами. Стенки горнила ложим толщиной в один кирпич, а переднюю часть варочной поверхности – в половину меньше. В проеме подпечья, обычно, располагают опалубку из древесины. При кладке сводов подпечья и горнила лучше всего использовать клинообразные кирпичи. Их можно легко сделать своими руками, так как изготовление включает в себя обработку обычных кирпичей.

Русская печь с подтопком – это современная, надежная конструкция, направленная на выполнение нескольких функций. Устройство печи с подтопком позволяет готовить пищу как на чугунной плите, так и в горниле, обогревать помещение площадью в до 60 кв. м. Выглядит традиционно, что делает ее наиболее подходящей для интерьеров в деревенском стиле.

Для того чтобы собрать русскую печь с подтопком необходимо:

1. Выложить в первом ряду основание трубы, малой и большой подпечки.
2. Сформировать аналогично второй и третий ряд с местом под зольник в последнем.
3. Кладку четвертого ряда начать с уступа (как и в обычной конструкции).
4. В пятом ряду следует перекрыть зольник, а в шестом – установить колосниковую решетку, заложить газоход (если печка будет и на дровах, и на газу).
5. Сформировать в седьмом ряду место под топку.
6. Восьмой и девятый ряд выкладывать стесанным кирпичом.
7. Дымоход перекрыть в десятом ряду.
8. Выложить трубу.

Отделка готовой печи может включать в себя роспись. Расписать можно подтопок или свод горнила так, чтобы печь получилась сказочная. Лучше использовать традиционные цвета и мотивы.

В печи можно выделить три основные составляющие:

1. Фундамент.
2. Корпус.
3. Дымовая труба.

Фундамент

Наши предки использовали для устройства фундамента бутовый камень или перекаленный кирпич. Не отходя далеко от традиций прошлого, рассмотрим вариант бутобетонного фундамента под корпус печи.

Глубина заложения фундамента под печь зависит от свойства грунтов, отапливается ли здание в холодный период времени, каков уровень грунтовых вод. В случае непостоянного прогрева здания глубина подошвы фундамента предусматривается ниже глубины промерзания грунта в наиболее холодное время.

1 — подошва фундамента; 2 — бутовая кладка; 3 — глубина закладки; 4 — гидроизоляция; 5 — уровень пола; 6 — массив печи

Бутобетон состоит из бетонной смеси и бутового камня. Для фундамента достаточно использовать бетонную смесь М200. Бетонная смесь М200 получается при следующем составе:

• цемент М400 — 1 часть;
• песок — 2 части;
• гравий или щебень фракции менее 3 см — 4 части.

Для изготовления бетона песок берется с минимальным количеством органических, глинистых, пылевидных, слюдяных примесей, которые значительно понижают прочностные и морозостойкие свойства бетона.

Вода вливается в сухую смесь цемента, песка и гравия постепенно, при постоянном перемешивании ингредиентов до достижения необходимой подвижности смеси. В этом случае объем воды примерно равен объему взятого цемента.

Фундамент под печь можно сооружать как с помощью опалубки, так и безопалубочным способом при плотных неосыпающихся грунтах и глубине подошвы фундамента менее 1,25 м. В случае безопалубочного устройства размер котлована должен соответствовать размеру фундамента. Под подошву фундамента необходимо уложить слой утрамбованного щебня толщиной не менее 10 см.

Бутобетонная кладка представляет собой процесс втапливания бутового камня в слой уложенного бетонного слоя высотой 20 см. Бутовый камень должен быть меньше 30 см, его погружают в слой бетона на глубину больше 1/2 его высоты. Зазор между укладываемыми камнями, а также между камнем и опалубкой составляет 4–6 см. Когда слой бута полностью уложен, настилается следующий слой бетона и процесс втапливания камня повторяется.

Для достижения полноценного качества бетонных работ перерывы в процессе устройства фундамента допускаются, только когда промежутки между камнями заполнены бетоном последнего слоя. В сухую, ветреную или жаркую погоду при перерывах в работе более суток для предотвращения быстрого высыхания поверхность бетона покрывают каким-либо материалом (можно толем) и 3–4 раза в день смачивают водой. Перед возобновлением работы поверхность последнего слоя очищается от загрязнения и смачивается водой.

Бутовый камень можно заменить обломками красного кирпича или кусками бетона, заполнителем же бетонной смеси может быть кирпичный щебень. Камни, обломки кирпича до погружения их в бетонную смесь должны быть тщательно очищены от загрязнений. В сухую и жарку погоду в случае использования битого кирпича обломки перед укладкой вымачиваются в воде.

Сроки набирания бетоном прочности зависят от его температуры. При температуре 10 °С за первые сутки он наберет примерно 10% своей полной прочности, за 7 дней примерно 60%, а за 28 дней — 85%. При увеличении температуры бетона сроки его полного набирания прочности сокращаются. Приступать к кирпичной кладке на поверхности фундамента необходимо не ранее чем спустя 14–28 дней.

Корпус печи

В русской избе печь устанавливали в углу недалеко от двери. От одной стены отступали примерно 20 см, а от другой, где находилась входная дверь, примерно 1 метр. В этом месте часто обустраивали чулан, где хранили продукты и кухонную утварь.

На поверхность фундамента, набравшего прочность, укладывается 2 слоя гидроизоляционного материала (рубероид, толь или др.). Далее выкладывается основание печи (опечье). В классической русской печи прошлого для этого использовали деревянный брус или бревно.

1 — подпечье; 2 — подшесток; 3 — шесток; 4 — под; 5 — душник; 6 — перекрыша; 7 — полудверка; 8 — задвижка; 9 — труба дымохода

Подшесток служил для хранения кухонной утвари, а в подпечье укладывали инвентарь для печи (ухваты, кочерги, сковородники). Сейчас эту часть печи выкладывают преимущественно из кирпича (глиняного обыкновенного). Причем использовать нужно полнотелый. Кирпич бывает лицевой и рядовой. Лицевой используется для облицовки, рядовой — для внутренней кладки печи.

Важно отметить, что кладка должна быть герметичной
. Поэтому стоит использовать целостные кирпичи. Перед работой нужно подсчитать, сколько материала понадобится. Швы не должны превышать 5 мм
. Экономка может укладываться своими руками несколькими способами:

• В четверть. То есть кирпич необходимо выкладывать на ребро.
• В полкиприча. В этом случае материал укладывается вдоль стены плашмя.
• В кирпич. Стены должны иметь толщину, соизмеримую длине материала.

Если используется керамический кирпич,
то нужно его вымочить, так как он вытягивает жидкость из Во время работы излишки раствора необходимо убирать.

Третий

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Конструкция русской (духовой) печи

Порядовки

Благодаря простой инструкции можно своими руками построить русскую печь. Чтобы использовать печную конструкцию, необходимо над кровлей выложить трубу
. Если возникли некоторые вопросы, то можно посмотреть демонстрационную видео-инструкцию. Если вы не уверены, что можете самостоятельно построить настоящую русскую печь, то можно воспользоваться услугами профессионала, предварительно уточнив, сколько стоит такая работа.

Если вы строите дом и хотите придать ему очарования русской избы, печь с лежанкой – лучшее решение.

Конструктивно печь состоит из топливника
, ниши для хранения посуды (холодная печурка
), и прилегающего к ней подставки под горячие горшки и сковородки (шесток
), ниши для хранения дров (опечье/подпечек
), своеобразной духовки для приготовления пищи и выпекания хлеба (горнило
), дымохода, полатей (лежанки)
.

В современных доработанных конструкциях русских печей устранены такие недостатки как: неравномерный прогрев; большое потребление топлива; длительность нагрева печи.

Фундамент из бута и арматуры дешев, надежен, но необходимо дать ему просохнуть в течение двух-трех недель. Другой вариант – фундамент из ФБС
(фундаментный блок стеновой). Это удобно, долговечно, но несколько дороже бутобетонного фундамента.

Важно! Гидроизоляцию прокладывают в два слоя. Первый располагается непосредственно в траншее, второй – немного ниже уровня пола.

Выбираем глину

— для красного кирпича берем глину и просеянный песок в соотношении один к двум;— если планируется использование тугоплавких кирпичей, глина соответственно должна быть тугоплавкой;— для шамотов смешивают шамотный порошок (3-4 части) и огнеупорную глину на основе бентонита или каолина (1 часть);

— при возведении труб кирпичи укладывают на смесь цемента с песком.

Глину замачиваем в бочке или железной кадке на два дня. Объем воды из соотношения 1 часть воды на 4 части глины. Затем добавляем в смесь песок. Перемешивать состав очень удобно ногами в резиновых сапогах. Раствор обязательно должен быть однородным, без крупных включений и комков.

Модель этой печи основана на классической русской, но имеет свои дополнения. Разработал «Теплушку» Иосиф Подгородников, инженер. Такая конструкция способна обогреть до 35 квадратных метров помещения.

Отличия от устаревших моделей
:

• — полный прогрев всей кладки, в том числе пространства под топкой;
• — для приготовления пищи нет необходимости топить печь полностью, можно воспользоваться плитой (предварительно закрыв горнило заслонкой), что позволяет экономить топливо;
• — в конструкции продуман водогрейный бак.

Важно! При кладке необходимо убирать кельмой все излишки раствора. Ни в коем случае нельзя наносить глиняный раствор на внутреннюю поверхность кладки, это ухудшит теплопроводность и приведет к повышенному отложению сажи на стенках.
