Маркировка полипропиленовых труб для отопления

Особенности использования изделий в системах отопления

Полипропиленовые трубопроводы неслучайно пользуются все большей популярностью у домашних мастеров и монтажников-профессионалов. Трубы из полипропилена обладают целым рядом достоинств, благодаря которым они постепенно вытесняют продукты из традиционных материалов.

Выбор пластиковых труб сегодня просто огромен и все изделия различаются по своим характеристикам и назначению. Выяснить, какие из них подойдут для системы отопления, холодного или горячего водоснабжения, вентиляции, поможет расшифровка маркировки полипропиленовых труб.

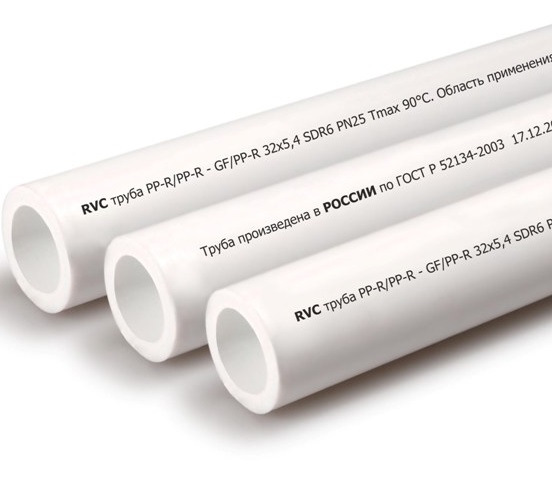

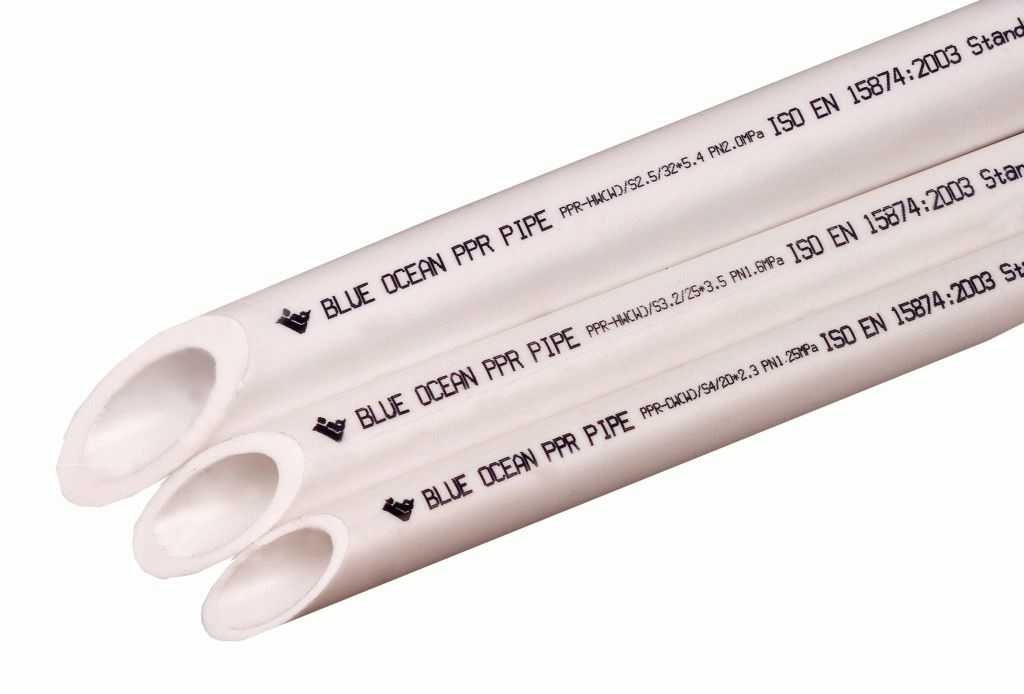

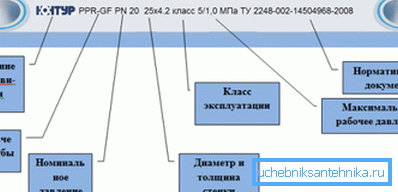

Если взять в руки полипропиленовую трубу, можно увидеть на ней длинный ряд символов, аббревиатур и цифр. Давайте разберемся, что они обозначают. Подробная расшифровка – на изображении ниже.

  • На первом месте обычно стоит название фирмы изготовителя.
  • Далее идет обозначение типа материала, из которого выполнено изделие: РРН, PPR, PPB.
  • На трубной продукции обязательно указывается рабочее давление, которое обозначается двумя буквами – PN, – и цифрами – 10, 16, 20, 25.
  • Несколькими числами указаны диаметр изделия и толщина стенки в миллиметрах.
  • На отечественных модификациях может обозначаться класс эксплуатации по ГОСТу.
  • Максимально допустимое рабочее давление.

Дополнительно указываются:

  1. Нормативные документы, в соответствии с которыми изготовлена трубная продукция, международные регламенты.
  2. Знак качества.
  3. Информация о технологии, по которой выполнено изделие, и классификация по MRS (минимальная длительная прочность).
  4. 15 цифр, содержащих информацию о дате производства, номере партии и т. д. (последние 2 – год выпуска).

А теперь остановимся подробнее на самых важных характеристиках полипропиленовых труб, указанных в маркировке.

Изготовители из разных стран пользуются немного различными обозначениями, но маркировка PP обязательно будет присутствовать, демонстрируя, что труба изготовлена из полипропилена. Дополнительные буквы или цифры указывают на конкретный тип этого материала, имеющий свои свойства.

  1. РPН (РР-тип 1, РР-1) – труба изготовлена из гомополимера. Ввиду особенностей этой разновидности полипропилена она предназначена только для холодной воды, а также для вентиляции.
  2. РРВ (РР-тип 2, РР-2) – изделие выполнено из блоксополимера. Может использоваться для холодного водоснабжения и в низкотемпературных видах систем отопления.
  3. PPR (РР-2, PPR, PP-random, PPRC) – труба сделана из рандом-сополимера. Изделия с такой маркировкой наиболее распространены благодаря своей универсальности. За счет повышенной термостойкости могут использоваться в отопительных системах любого вида, а также для подачи горячей и холодной воды в квартиры и дома.

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

  • PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.
  • PN16.Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.
  • PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.
  • PN25.Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

  • 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
  • 2 класс – ГВС при 70 °С.
  • 3 класс –  для напольного отопления, использующего низкие температуры до 60 °С.
  • 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
  • 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
  • ХВ – холодное водоснабжение.

Размеры

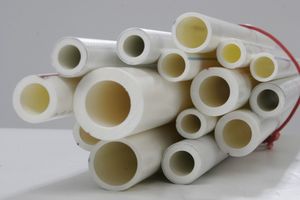

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.

Маркировка полипропиленовой трубы, несет в себе важную информацию о составе трубы и ее применении. Профессионалы легко могут прочитать и быстро выбрать нужную трубу для водоснабжения или отопления, не переплачивая денежные средства заказчика.

Но что делать, если вы сами хотите произвести монтаж водопровода на даче или в доме? В этой статье мы поговорим как правильно читать маркировку на трубах и сделать верный выбор, сэкономив деньги.

Как правило, в самом начале маркировки трубы идет название фирмы-изготовителя.

  • 1 тип – обозначается PPH. Данная труба изготавливается из гомополипропилена. Сфера применения: в холодном водоснабжении, вентиляции, в промышленных целях, например, для перекачки агрессивных сред и прочее.
  • 2 тип – обозначается PPB. Изготавливается из блоксополимера. Сфера применения схожа с первым типом, однако данная труба допускается для монтажа теплого пола.
  • 3 тип – самый популярный среди монтажников и потребителей, его обозначают PPR. Кстати, многие теряются при виде маркировки PPR и PPRC и начинают думать, в чем отличия. На самом деле они абсолютно одинаковые. В последнее время изготовители стали применять маркировку PPR отказавшись от последней буквы. Изготавливается из рандомсополимера и может применяться для монтажа холодного, горячего водоснабжения, в различных типах систем отопления.

Существует такой вид полипропилена как PPs, особая труба допускает транспортировку жидкости с температурой 95°C.

Кстати, цвет трубы тут не играет никакой роли, это лишь краситель, который добавляют производители. Исключением является труба с черным оттенком, которая защищена от ультрафиолета.

Рядом с маркировкой типа полипропилена также можете найти маркировку, обозначающую, что это комбинированная труба, например, с прослойкой алюминия (AL) или стекловолокном (FB или Fiber). Обе такие трубы отлично подходят для систем отопления.

Затем мы можем увидеть маркировку давления (PN).

  • PN10 – номинальное давление 10 атмосфер, данная труба подходит для холодного водоснабжения с температурой до 20°C.
  • PN16 – номинальное давление 16 атмосфер, применяется для холодного водоснабжения и подачи воды с температурой не превышающей 60°C.
  • PN20 – номинальное давление 20 атмосфер, применяется для холодного, горячего водоснабжения с рекомендуемой температурой не выше 75 – 80°C данные трубы можно применять и для систем отопления с максимально допустимой температурой 95°C, но необходимо учитывать, что срок службы трубы будет заметно меньше.
  • PN25 – номинальное давление 25 атмосфер, если вы видите такой параметр, это может означать, что труба армированная алюминиевым слоем и применяется для систем горячего водоснабжения и отопления с рабочей температурой не превышающей 95°C.

Следом за всеми этими данными идет маркировка диаметра трубы и толщины стенки: например, 20х3,4 что в переводе означает: 20 – это внешний диаметр трубы в мм (полипропиленовые трубы всегда обозначают внешний диаметр), 3,4 – это толщина стенки в мм.

Трубы из полипропилена

Также в маркировки трубы могут присутствовать такие данные как: нормативный документ, дата выпуска, номер партии и др.

У разных производителей порядок маркировки может отличаться от вышеуказанного, суть этого не меняется.

Если у вас температура теплоносителя равняется 75°C, то максимальное давление не должно превышать 6 атмосфер.

Конечно, паниковать не стоит, если вдруг по каким-либо причинам у вас скакнет давление до 8 или 10 атмосфер при заданной температуре, с трубой ничего не случится, ее не разорвет — просто, чем дольше воздействие критических температур и давлений, тем меньше срок службы трубы.

При проведении ремонтных работ и прокладке различных трубопроводов все чаще применяют не привычные металлические и чугунные изделия, а изготовленные из полимерных материалов. Монтируя отопление в квартире и доме, все больше людей выбирают полипропиленовые изделия и соединения для них. Маркировка полипропиленовых труб для отопления может быть разной, в зависимости от:

  • расчетного давления;
  • диаметра трубопровода;
  • толщины;
  • даты производства;
  • номера партии изготовления;
  • марки производителя;
  • сертификата.

Маркировка полипропиленовых труб для отопления

Маркировка на трубах

Такие изделия недорогие, с хорошими эксплуатационными качествами, а также очень долговечные. Их легко монтировать, эти материалы не боятся перепадов температур и коррозии.

На современном рынке в избытке представлено большое количество полипропиленовых труб и фитингов для них. Для прокладки трубопроводов или других сетей используют разные виды полипропиленовых труб.

Если требуется провести систему подачи холодной воды, используют полипропиленовые трубы с маркировкой PN 10, изделия с маркировкой PN 16 предназначены для подачи горячей воды и монтажа отопления посредством теплых полов, маркировка PN 20 является универсальной, такие материалы можно использовать как для холодной, так и для горячей воды.

  • Температура плавления: 149С (ГОСТ21553).

  • Плотность: 0,9 г/куб. см (ГОСТ15139).

  • Предел текучести (растяжение): от 24-х до 25-ти Н/кВ. мм (ГОСТ11262).

  • Предел прочности на разрыв: от 34-х до 35-ти Н/кВ. мм (ГОСТ11262).

  • Удлинение по достижении предела текучести: 50%.

  • Коэффициент расширения: 0,15 мм/ммС (ГОСТ15173).

  • Теплопроводность (при 20С): 0,24 Вт/мС (DIN 52612).

  • Удельная теплоемкость ( 20С): 2 кДж/кгС (ГОСТ23630).

Распродажа (-55%):

Трубы для горячей воды

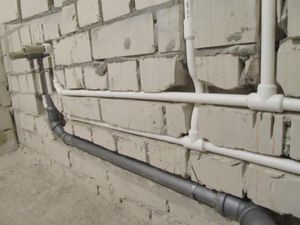

Полипропиленовые трубы для горячей воды

  1. Диаметр трубы и минимальный размер ее стенок. Специально принятая схема для этого обозначения похожа на нашу метрическую систему мер. Диаметры трубы обозначены в миллиметрах цифрами – от 10 и до 1200 мм.
  2. Дата выпуска, номер партии и другое. Сведения в 15 цифрах обозначены двумя последними цифрами года, когда трубы были изготовлены, месяц и номер декады года, номер смены, номер партии, машины и производственной линии.
  3. Товарная марка изготовителя продукции, информация о сертификате. Также имеется информация о присвоении знака качества производителю труб, который подтверждает способность выпускать изделия по национальному стандарту, обозначение материала, который применяется в производстве.

Базовая маркировка

  1. По типам, которых насчитывается всего 4:
    • Первый. Изготавливается из гомополипропилена и обозначается РРН. Поскольку они обладают высокой прочностью, то сферой их использования являются системы холодного водоснабжения, вентиляции и др.
    • Второй тип — РРВ, который изготавливают из блоксополимера. Его используют так же, как и изделия, относящиеся к первому типу, а также при создании теплых полов.
    • Самый распространенный третий тип. Для его изготовления необходим такой вид сырья, как рандомсополимер. Сфера использования обширна: от напольного отопления до водоснабжения горячей и холодной водой.
    • Особый вид, который можно эксплуатировать в достаточно сложных условиях — достижении внутренней средой высоких температур ( до 95 0 с). Обозначается РРs.

Базовая маркировка

    • Создание проекта отопления. Его можно сделать и самостоятельно, но только при условии, что имеете достаточный уровень знаний в этой области. В противном случае, разумнее всего обратиться в профильную организацию.
  • транспортировка химически активных жидкостей. Полипропилен – совершенно инертный материал;
  • подача газа под давлением. Полипропилен выдерживает давление до 25 атмосфер. По этой же причине он используется для пневматических технологий;
  • в качестве орошения, поставка распыленной воды;
  • в водяном снабжении горячей и холодной жидкости;
  1. практически не подвергаются коррозии;
  2. отличная стойкость к механическим и биоактивным воздействиям;
  3. практически не создают шума и вибрации;
  4. фитинги устанавливаются легко и в любую часть данного материала;
  5. практически абсолютная безопасность для жизни и здоровья человека;
  6. термостойкость и малая потеря тепла при передаче горячей воды;
  7. долговечность эксплуатации, которая в несколько раз превосходит срок службы труб из стального сплава;
  8. легкость.

Номинальное давление

  1. Буквы PN обозначают номинальное давление. Оно выражается в барах (кг/см2). PN – это неизменное номинальное внутреннее давление воды с температурой 20 градусов Цельсия, выдерживаемое трубами безотказно в течение 50 лет.
  2. Больше всего распространены полипропиленовые трубы PN 25, PN 20, PN 16 и PN 10. Тут нужно учесть то, что чем толще у трубы стенка, то тем выше будет обозначение PN. Маркировка полипропиленовых труб для отопления обозначена PN 20 и PN 25. Также они подходят и для обустройства горячего водоснабжения.
  3. Некоторые производители изготовляют трубы, на которых идет синяя продольная полоса для холодной воды (PN 10). Красная полоса на трубах говорит о том, что они предназначаются для воды горячей (PN 20). Есть таблицы, по которым рассчитывается срок службы трубы, руководствуясь данными по температуре воды и ее давлению. Чем будет выше давление и если температура воды выше 20 градусов, тем меньше прослужит труба.

Как правильно подобрать трубы для отопления частного дома

  1. Разные изготовители труб используют различные обозначения. Но буквы РР всегда свидетельствуют о том, что трубы сделаны из полипропилена. Если вы увидели обозначения РРН, РР-тип 1 или же РР-1, то это изделие изготовлено из первого типа полипропилена – гомополимера. Обозначения РР-тип 2, РР-2, или РРВ – трубы сделаны из блоксополимера. Однако лучшим признан рандом сополимер: РР-3, PPR, PP-random, PPRC.
  2. Маркировка полипропиленовых труб для водоснабжения холодной воды будет обозначена РРН. Такие трубы применяются и при прокладке вентиляции. Трубы, маркированные РРВ, находят свое применение в центральном и автономном отоплении и холодном водоснабжении.
  3. Трубная продукция с маркировкой PPR распространена больше всего благодаря своей повышенной теплостойкости. Поэтому они подходят и для горячей воды, и для холодной, а также для отопительных систем разнообразного вида.

На первом месте обычно наносится название фирмы производителя, следом за которым указывается тип материала, из которого выполнена продукция.

Различается несколько видов пластика:

  • PPH (РРН, РР-тип 1, РР-1). Гомополиер – наиболее простой вид полипропилена, для которого используется сырье с небольшим количеством модифицирующих добавок, повышающих ударную прочность. Изделия этой категории, как правило, имеют большой диаметр. Они находят применение в системах вентиляции, водоотведения, наружного водоснабжения (холодного).
  • PPВ (РР-тип 2, РР-2,  РРВ). Этими буквами обозначается более сложная разновидность ПП – блоксомер, для которого характерна особая молекулярная структура. Благодаря этому пластик отличается повышенной стойкостью, что позволяет использовать его для создания высокопрочных элементов, монтажа напольных отопительных систем, коммуникаций для подачи холодной воды.
  • PPR (PPRС, ППР, РР-3, PPR, PP-random). Разновидность полипропилена – статический сополимер (рандом-сополимер). Кристаллическое расположение молекул в этом материале позволяет выдерживать ему широкие температурные колебания, а также ударные нагрузки. Трубы из сополимера, диаметр которых может варьироваться от 16 до 110 мм, применяются при прокладки водоснабжения, отопительных систем, канализации.
  • PPs (полифенилсульфид). Полимер, обладающий огромной стойкостью к высоким температурам и физическим нагрузкам, а также улучшенными показателями прочности, износостойкости. Диаметр труб этого типа может находиться в пределах 20-1200 мм. Изделия используются в различных сферах строительных работ: вентиляции, отопления, горячего/холодного водоснабжения.

Различные изготовители могут применять всевозможные маркировки материала, однако буквы PP всегда свидетельствуют о том, что труба выполнена из полипропилена.

Следом за обозначением материала в обязательном порядке указывается рабочее давление, которое обозначается двумя буквами – PN – и цифрами, обозначающими бары (кг/квадратный сантиметр).

Подобное сочетание цифр и букв отражает, какое номинальное давление могут выдержать трубы, в которых течет вода с температурой 20 оС за 50 лет эксплуатации.

В ассортименте производителей представлена продукция с маркировками PN25, PN20, PN16, PN10. Из них для отопительных систем и обустройства горячего водоснабжения могут применяться лишь два первых варианта.

Следует указать, что максимальное давление, которое могут выдержать трубы ПП, намного выше. Важно также учесть, что при повышении температуры воды стойкость трубы к нагрузкам сильно снижается (при 90 оС показатель давления падает с 20 до 6,5 бара).

Читать далее:  Как я делал водопровод из пластиковых труб своими руками

Следующее цифровое обозначение (от 10 до 1200) информирует о наружном диаметре трубы, указанном в миллиметрах.

Изделия разных типов находят применения в разнообразных сферах строительно-монтажных работ:

  • 20-миллиметровые трубы используются для выполнения внутриквартирных разводок;
  • 25-миллиметровые – для стояков пятиэтажных работ;
  • 32-миллиметровые – для стояков строений, насчитывающих 9 и более этажей.

Для вентиляционных систем и водостоков используются элементы диаметром 400 мм и выше.

Диаметр полипропиленовых труб, использующихся для отопления, находится в зависимости от таких факторов, как температура и объем жидкости, которая будет транспортироваться по монтажному элементу. Эта величина тесно связана с толщиной стенок труб, а также с давлением, которое могут выдержать полипропиленовые детали.

Помимо этого, в маркировке указываются также следующие данные:

  • Конструкция изделия (однослойное, маркированное).
  • Дата выпуска. Комбинация позволяет узнать две последние цифры года, а также месяц и декаду, когда были произведены трубы.
  • Номер партии, номер смены, серия производственной линии, где была изготовлена продукция.
  • Информация о ГОСТе, которому соответствует изделие (для отечественных товаров), а также сведения о сертификации и имеющемся знаке качества.

Некоторые виды полипропиленовых труб могут также содержать на маркировке добавочные сведения.

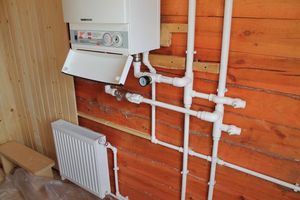

Устройство отопительной системы из полипропилена не требует больших временных затрат и особых умений – достаточно обладать некоторыми навыками по обработке пластмассовых изделий, а также соблюдать несколько несложных правил.

  • Все работы должны проводиться при плюсовой температуре ({amp}gt;5°).
  • Следует оградить полипропиленовые элементы от контакта с открытым огнем.
  • На ПП деталях запрещается нарезка резьбы.
  • Перед началом работ необходимо тщательно осмотреть продукцию, чтобы не допустить загрязнения и повреждения.

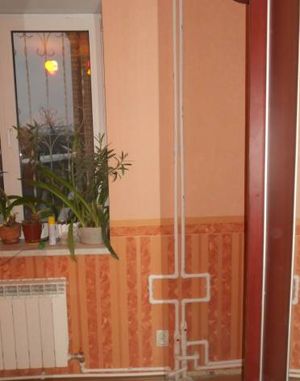

Поскольку полипропилен обладает линейным расширением, при монтаже деталей необходимо предусмотреть использование компенсаторов, которые выполняются из того же материала, что и трубы. Подобные элементы устанавливаются в скрытых от глаз местах, которые лучше подобрать заранее.

Если при прокладке масштабного участка коммуникаций установка компенсатора затруднительна из-за отсутствия места, желательно предусмотреть в схеме зазор в 5-10 мм, предусмотренный на линейное расширение.

Следует учесть, что коэффициент расширение меньше у труб, армированных алюминием, нежели у их аналогов со стекловолокном, однако последние никогда не рвутся.

  1. По типам, которых насчитывается всего 4:
    • Первый. Изготавливается из гомополипропилена и обозначается РРН. Поскольку они обладают высокой прочностью, то сферой их использования являются системы холодного водоснабжения, вентиляции и др.
    • Второй тип — РРВ, который изготавливают из блоксополимера. Его используют так же, как и изделия, относящиеся к первому типу, а также при создании теплых полов.
    • Самый распространенный третий тип. Для его изготовления необходим такой вид сырья, как рандомсополимер. Сфера использования обширна: от напольного отопления до водоснабжения горячей и холодной водой.
    • Особый вид, который можно эксплуатировать в достаточно сложных условиях — достижении внутренней средой высоких температур ( до 95с). Обозначается РРs.
  1. По цветовой гамме:
    • серые;
    • белые;
    • черные;
    • зеленые.
  1. Полипропиленовые трубы бывают обычными либо армированными разными видами материалов: стекловолокном либо алюминиевой фольгой.

Все эти характеристики, а также и множество других, отражается в маркировке этих изделий, способность получить все необходимую информацию о таких изделиях будет не лишней.

Базовая маркировка

  • Название материала, который используется для изготовления труб, где буква В обозначает блокспополимер, Н — гомополимер и R — это рандом сополимер. Далеко не все производители используют именно их, но сочетание РР всегда указывает на то, что труба из полипропилена. Другие же варианты обозначения понятны интуитивно, например, пользующийся особой популярностью рандом сополимер может быть указан так: PP-random, PPRC.
  • Наружный диаметр трубы и минимальная толщина ее стенки. Указывают ее в миллиметрах, при этом диаметр изделий достаточно разнообразен — от 10 до 1200 мм.
  • Величина номинального давления. Приводиться в барах и обозначается PN. Этот параметр указывает, при каком уровне этого показателя изделие сможет прослужить 50 лет. Наибольшее распространение получили полипропиленовые трубы, у которых это значение находиться в пределах от 10 до 25.

В маркировке полипропиленовых труб, помимо вышеуказанных сведений, можно найти следующие важные критерии:

  • Информация о соответствии изделия техническим регламентам, в том числе и международным.
  • Производитель продукции — его торговая марка либо знак.
  • Наличие знака качества, что свидетельствует о том, что продукт соответствует требованиям национального стандарта, а также его название и номер.
  • Сведения о применяемой технологии и классификация по MRS – признаку (минимальной длительной прочности).
  • Номер партии, дата выпуска изделия и много другой интересной информации, которые зашифрованы в 15 цифрах, где две последние цифры — это год изготовления.
  • Рассчитать необходимый диаметр труб, а также их длину. Чрезмерный диаметр труб уменьшает давление в системе ниже нормативных значений, а это приводит к тому, что отопительные приборы не обеспечивают нужный уровень тепла. Другая крайность – чрезмерно маленький диаметр, что становится причиной шума в помещении и неэффективной работы системы. Следует иметь в виду, что на разных участках системы можно использовать трубы различного диаметра, это экономически целесообразно и очень практично.
  • Остается только приобрести нужные марки полипропиленовых труб, тщательно изучив их маркировку, и приступать к сборке.

Важность маркировки полипропиленовых труб сложно переоценить, поскольку она дает достаточно полную и достоверную информацию об изделии, понятную даже тем, кто не является профессионалом в данной сфере. Разобраться в ней не сложно, нужно только желание и немного времени, чтобы понять некоторые особенности и запомнить основные термины.

  1. На первом этапе составляется проект системы отопления. Вряд ли это стоит осуществлять самостоятельно, если вы не имеете опыта и знаний в данной отрасли. Оптимально доверить составление проекта профессионалам.
  2. Далее выполняют расчеты длины и оптимального сечения труб. Слишком большой диаметр труб приводит к падению давления в системе, в результате чего отопительное оборудование не может работать максимально эффективно. Чрезмерно маленькое сечение в трубах провоцирует усиленный шум в системе, а котел или печь также не в состоянии давать заявленный объем тепла. Вместе с тем, на различных отрезках трубопровода могут применяться трубы с различным диаметром, что является оптимальным вариантом.
  3. Следующим шагом нужно изучить маркировку полипропиленовых труб для отопления и закупить их в нужном количестве, чтобы начинать монтаж.
  • высокая прочность;
  • низкая адгезия;
  • химическая инертность (полипропилен абсолютно не токсичен);
  • низкий коэффициент теплопроводности;
  • хорошая звукоизоляция;
  • способность противостоять перепадам температуры и давления в широких пределах;
  • долговечность;
  • экономичность транспортировки и монтажа.
  1. PPH – такие трубы можно использовать только при монтаже системы вентиляции или прокладке трубопровода холодной воды;

    Труба РРН

  2. PPB – такие элементы применяют для прокладки систем отопления;
  3. PPR – эти изделия универсальные, их можно использовать абсолютно для любых трубопроводных конструкций.

Базовая маркировка

  • структура труб состоит из нескольких слоев, что делает ее устойчивой к износу, а также позволяет применять как для горячей, так и для холодной воды;
  • низкий вес изделий, и за счет этого более легкая доставка к месту монтажа конструкции трубопровода;
  • доступная процедура монтажа;
  • конструкции очень простые при обслуживании;
  • создают достаточно герметичную систему;
  • не требуют покраски;
  • не боятся замерзания;
  • не создают благоприятной среды для размножения вредных бактерий, грибков, на них не налипают иловые отложения;
  • экологически безопасные. Такие материалы не выделяют посторонних запахов и веществ, следовательно, транспортируемая вода не меняет своих характеристик;
  • практически отсутствует гидравлическое сопротивление, вода не создает шума и вибрации при движении;
  • такие конструкции не пропускают электричество, их эксплуатация полностью безопасна;
  • обладает повышенной устойчивостью к различным воздействиям, как химического, так и механического плана;
  • огнестойкие;
  • хорошо выдерживает потоки под большим давлением;
  • замечательно выдерживает большие температуры, не теряет своих качеств и не деформируется;
  • низкая цена;
  • долговечность, срок службы доходит до пятидесяти лет.
    • в первую очередь требуется начертить проект отопления. Его под силу сделать и самому, при наличии определенных знаний. В противном случае можно обратиться за помощью к специалистам;
    • нужно рассчитать параметры труб. Слишком большой диаметр не обеспечивает достаточную эффективность отопительной конструкции, если диаметр выбран излишне маленький, то вода по трубам будет проходить очень шумно;
    • теперь требуется хорошо просмотреть маркировку и выбрать необходимые материалы.
    Разнообразие труб

    Разнообразие труб

    • Подводка горячего и холодного водоснабжения в многоэтажной и частной застройке.

    • Канализация.

    • Обустройство в доме системы «тёплый пол».

    • Отведение грунтовых и сточных вод.

    • Создание дренажных, оросительных и мелиоративных систем.

    • Вентиляция.

    • Пневмосистемы.

    • Трубопроводы для транспортировки химически активных веществ.

    Условные обозначения — маркировка

    Для варианта соединения труб, армированных алюминием, имеются некоторые особенности. И инструкция действий – подготовки и соединения такого материала пошагово выглядит следующим образом:

    1. Алюминий, расположенный на наружном слое в месте соединения (вхождение в муфту или фитинг) нужно обязательно зачистить. Иначе о добротном сцеплении говорить не приходится. Компенсаторная фольга просто не даст довести наружный слой пропилена до состояния «склеивания». Но это не повод отказываться от применения такого вида трубы, ибо имеется специальное зачистное приспособление, которое устранит данное неудобство.
    2. Если речь идет о внутренней армировке, то такую трубу надо будет также зачистить. Приспособление уберет алюминиевую фольгу, а кроме того, еще торцует трубу, то есть сделает срез под прямым углом.

    Когда наружный слой сплавляется с внутренним и заходит в фитинг, зачищается компенсаторная фольга от попадания влаги. Если срез соединяемых частей будет неровным, возможно некачественное спаивание деталей, что со временем может спровоцировать попадание влаги под наружный слой. Отсюда образование пузырей, деформация и как итог необходимость замены участка поврежденной трубы, в худшем варианте с несколькими бракованными зонами – замена трубопровода полностью.

    полипропиленовые трубы для отопления маркировка

    Полипропиленовые трубы стали настоящим прорывом в обустройстве инженерных систем в быту, отличной альтернативой металлическим изделиям, которые не так долговечны в эксплуатации (коррозия) и затратны финансово.

    Именно поэтому все большее количество желающих улучшить бытовые условия выбирают трубы ПВХ.

    Технология современного производства выстроена так, что вместе выпускаются всевозможные соединительные детали (муфты, фитинги, крепежные клипсы и пр.). Закупка комплектующих одного производителя создаст дополнительное удобство при ведении работ.

    1. PPB – изделия с высокой устойчивостью к механическим повреждениям и гидроударам, применяемые в системах «тёплый пол» и холодном водоснабжении.

    2. PPH – трубы большого диаметра, которые обычно применяют при монтаже систем вентиляции.

    3. PPR – универсальная продукция, одинаково эффективная в горячем и холодном водоснабжении.

    Вне зависимости от маркировки, полипропиленовые трубы изготавливаются из пластика. Однако производители обычно вносят в исходное сырьё активные добавки, повышающие эластичность и термоустойчивость материала.

    Маркировка на полипропиленовых трубах

    Разновидности полипропиленовых труб

    1. PPH – такие трубы можно использовать только при монтаже системы вентиляции или прокладке трубопровода холодной воды;
  • PPB – такие элементы применяют для прокладки систем отопления;
  • PPR – эти изделия универсальные, их можно использовать абсолютно для любых трубопроводных конструкций.
  • огнестойкие;
  • низкая цена;
  • Примеры реализации двухтрубной системы отопления в зависимости от направления движения теплоносителя: тупиковое, прямоточное, естественная и принудительная циркуляция.

    При 140о С изделия из этого вида пластика размягчаются, а при 170о С – плавятся. Максимальной температурой для их использования считается 120о С.

    При применении ПП изделий важно учесть, что данный вид пластика обладает ярко выраженным тепловым расширением. При высоких температурах полимерные детали могут значительно расширяться, например, длина трехметровой трубы увеличивается на 3 см.

    • имеют целостную конструкцию без продольного шва;
    • пластмассовые детали не подвергаются коррозии;
    • имеют легкий вес, облегчающий перевоз и складирование;
    • могут применяться даже при высоком давлении;
    • просты в монтаже, что позволяет собирать конструкции самостоятельно, без привлечения профессионалов;
    • полипропиленовая продукция может эксплуатироваться в течение долгого времени (50 и более лет);
    • стоимость подобных элементов ниже, нежели их аналогов (стальных, металлопластиковых);
    • обладают низким показателям теплопроводности, благодаря чему теплопотери сводятся к минимуму;
    • не замерзают при минусовых температурах;
    • они практически не создают гидравлического сопротивления, что позволяет водному потоку двигаться без шума и вибрации;
    • полипропиленовая продукция считается экологически безопасной, она не выделяет вредных веществ, а вода не приобретает посторонних запахов;
    • подобные элементы отличаются гигиеничностью: полимеры не способствуют развитию одноклеточных растений и микробов;
    • изделия из полипропилена обладают эстетичным внешним видом, они не требуют окраски или другой отделки.

    Однако, чтобы воспользоваться всеми этими преимуществами, необходимо правильно подобрать трубы для водоснабжения или отопления.

    Особой известностью пользуется продукция немецких фирм: Akwatherm, Rehau, Banninger, Wefatherm, которую отличает высочайшее качество и отличный дизайн. Недостаток один –  слишком высокая цена.

    Не меньшей популярностью пользуются чешские марки FV-Plast, «Экопластик». Пользователи на форумах отличают особую эластичность подобных изделий, что облегчает обработку (например, обрезку) труб этих брендов, а в некоторых случаях даже позволяет скорректировать размер отрезанного участка, растянув его на пару сантиметров.

    Среди многочисленных китайских товаров стоит обратить внимания на монтажные элементы Dizayn, Blue Ocean. Они отличаются отличными рабочими характеристиками и бюджетной ценой.

    Не стоит обходить стороной и продукцию российских компаний. Изделия фирм «Политек», Heisskraft, РВК, PRO AQUA, Santrade радуют как качеством, так и ценой.

    • белые;
    • серые;
    • черные;
    • зеленые.

    Пожалуй, существенной разницы между расцветками этих труб нет, за исключением черных – они обладают максимальным уровнем защиты от ультрафиолетового излучения.

    Еще одним параметром, по которому могут разниться трубы из полипропилена, является наличие армирования и материал, которым оно выполнено. В частности, трубы могут быть обычными, а также армированными фольгой из алюминия или стекловолокном.

    Распродажа (-55%):

    Рассмотрим подробнее значимость величины диаметра труб из полипропилена при устройстве трубопроводов.

    Вопросы, как должен выглядеть водопровод, какой диаметр труб должен быть в магистрали, подающей тепло в радиаторы отопления, решаются на стадии проектирования систем жизнеобеспечения в доме.

    В результате диаметр полипропиленовых труб для водоснабжения часто может отличаться от идентичного размера трубопровода системы отопления, так как эти коммуникации имеют разное назначение и потому подвергаются воздействию разных факторов.

    Пропускная способность тепловых сетей, рекомендуемая специалистами-профессионалами, должна обеспечивать скорость движения теплоносителя не менее 0,4-0,6 м/с — от этого зависит количество тепловой энергии, поступающей для обогрева жилых помещений.

    Использование полипропиленовых изделий значительно упростило работы по оборудованию жилых объектов системами водяного отопления и водоснабжения.

    Однако надо точно знать, какой вид полимерного трубного материала подходит в том или ином случае.

    Маркировка полипропиленовых труб для отопления

    Наиболее надёжны для монтажа трубопроводов водяного отопления и системы горячего водоснабжения (ГВС) изделия марки PN25 или PN30. Именно эти марки способны выдерживать давление до 25 и 30 атм.

    соответственно при рабочей температуре теплоносителя 950С.

    Допускается даже кратковременная эксплуатация таких труб при температуре воды в 1200С, так как отличительной особенностью этих изделий являются толстые стенки.

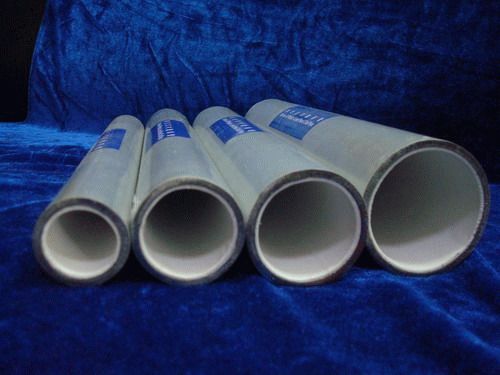

    Образцы полипропиленовых труб, армированных алюминием.

    Основная статья про полипропиленовые трубы.

    Для справки: в армированных трубопроводах тепловое расширение составляет 0,03 мм/м0С, тогда как для каналов со стенкой из однородного полипропилена это значение около 0,15 мм/м0С. Исходя из этого, для холодного водоснабжения подходят однородные изделия, а для систем отопления и ГВС применяют только армированный полипропилен.

    При выборе комплектующих для устройства системы отопления и водоснабжения решающими факторами являются температура жидкости, скорость её подачи и давление. Необходимая площадь сечения водопровода определяется при этом расчётами, выполненными в соответствии со сферой применения и условиями эксплуатации оборудования.

    Исходя из конфигурации сечения трубы (круглое кольцо), его геометрические параметры определяются наружным и внутренним диаметрами. Существующая на сегодняшний день классификация полипропиленовых труб четко определяет типовые размеры  каждого вида трубных изделий, используемых для монтажа.

    На сегодняшний день как отечественные, так и зарубежные фирмы-производители выпускают комплектующие для трубопроводов в стандартном исполнении.

    На основании данных таблицы можно сделать правильный выбор оснастки и комплектующих тепловой магистрали, не прибегая к гидравлическим расчетам.

    16, 20,25, 32 и 40 мм,

    10,6; 13,2; 16,6; 21,2; 26,6 мм.

    Читать далее:  Монтаж водопровода из полипропиленовых труб и схемы разводки

    Почему же на готовых изделиях наносятся параметры наружные, если так важен для функциональности размер внутреннего прохода трубопровода. Все дело в том, что наружный диаметр указывает на соответствующий вид подключения.

    Потенциал использования полипропиленовых труб различных наружных диаметров при скорости движения теплоносителя в трубопроводе 0,7 м/сек:

    • труба диаметром 16 мм рассчитана для подсоединения одного-двух радиаторов обогрева;
    • величина в 20 мм соответствует подключению до 5 радиаторов суммарной мощностью до 7000 ватт);
    • для большего количества радиаторов (суммарной мощностью до 11 кВт) используются пропиленовые полимерные трубы наружного диаметра 25 мм;
    • полипропиленовый трубный материал с наружным размером 32 мм рассчитан на оборудование  дома в целом или одного этажа системой отопления в 10-12 кВт суммарной мощности (максимум 19 кВт);
    • изделия диаметром 40 мм используются для прокладки магистральных трубопроводов в жилых объектах большой площади. Обычно это коттеджи и загородные дома, в которых количество обогревательных приборов  доходит до 20 шт., а суммарная мощность всех точек подключения составляет приблизительно 30 киловатт.

    Маркировка на трубах

    Таблица подбора полипропиленового трубного материала в зависимости от интенсивности подачи теплоносителя и потребности в тепловой энергииТепловая мощность указана в Вт, интенсивность подачи теплоносителя в кг/сек.

    Расчетные данные опираются на средние значения температур: подаваемого теплоносителя в 800С, обратки в 600С, воздуха в комнате 200С..

    К примеру: при скорости потока 0,4 м/с в трубопроводе будет переноситься следующее количество тепловой энергии:

    • для магистрали с наружным размером 20 (внутреннее сечение 13,2 мм) количество тепла составляет 4,1 кВт;
    • для пропиленовых изделий  Ø 25 и 16,6 соответственно, количество тепла будет составлять 6,3 кВт;
    • пропиленовые трубопроводы с наружным и внутренним диаметрами 32 и 21,2 соответственно имеют величину подачи тепловой энергии в 11,5 кВт;
    • трубные материалы в 40 миллиметров (размер внутреннего просвета 26,6 мм) обеспечат подачу тепла в количестве 17 кВт.

    Технические характеристики полипропиленовых труб для систем отопления

    Распродажа (-55%):

  • огнестойкие;
  • низкая цена;
  • Имеются армированные и неармированные трубы.

    ПВХ материал, из которого они изготавливаются, обладает тепловым удлинением, свойством, присущим и другим продуктам аналогичного назначения.

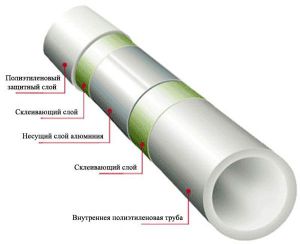

    Конструкция ПП труб

    В качестве определения можно сформулировать следующим образом.

    Тепловое удлинение – это свойство трубы, которое при воздействии высоких температур проявляется как линейное расширение. В этом существенное отличие между простым полипропиленовым изделием и армированным.

    Именно неармированная полипропиленовая труба имеет высокий показатель теплового расширения. В цифрах можно представить как 150 мм на 10 метров магистрали при перепаде температуры в 1000С. Данный фактор надо обязательно учитывать при монтаже трубопроводов и делать отступы с различными инженерными решениями по компенсации теплового удлинения.

    Либо можно не отягощать себя разными изысками, а использовать армированную пропиленовую трубу. Армировка значительно снижает указанный коэффициент.

    Среди всех разновидностей такого продукта наиболее стабильной является труба со стекловолоконной составляющей, показатели которой в разы меньше 1,5 см на 10м.

    Кроме того, имеется целая группа изделий с алюминиевой фольгой в качестве компенсатора. Эти образцы применяются при установке системы обогрева. Маркировка полипропиленовых труб для отопления показывает, какие виды комбинаций использованы при изготовлении.

    Выбор подходящей трубы

    Выбор подходящей трубы

    1. Наружный вариант представляет собой изделие, «обернутое» алюминиевым покрытием. Концы такой «обертки» не спаиваются, иногда (в варианте комбинированном с прозрачным полиэтиленом можно даже увидеть скрытую внутри часть, армированную фольгой, края которой не смыкаются и имеют зазор). Лента фольги, которая применяется при изготовлении таких образцов, является тем самым компенсатором теплового расширения. К укреплению самой трубы отношения не имеет.
    2. Существует разновидность, когда труба состоит из двух составляющих почти равных между собой – полипропилен и армирование.
    3. Гибридный вариант, когда труба состоит из трех компонентов. Внешний слой полипропиленовый, затем фольга в качестве компенсатора и полиэтилен.

    Маркировка полипропиленовых труб для водоснабжения поможет с выбором материала для проведения работ по обустройству системы подачи воды. Прочность любых армированных образцов одинакова. Обращать внимание надо на их способность компенсировать тепловое удлинение.

    Самым хорошим вариантом для подвода водоснабжения (холодного) является выбор простой полипропиленовой трубы. Освоение процедуры пайки системы с этого изделия позволит приобрести необходимый навык, а в последующем сравнить и оценить удобство работы с данным изделием.

    Кроме того, использование такой трубы является положительным в плане финансовых затрат (довольно бюджетный вариант).

    Магистраль трубопровода холодной воды, выполненная с применением этого материала, уменьшает риск брака при монтаже или в процессе эксплуатации.

    Если это делается своими руками, то разница между работой с армированным материалом и простыми полипропиленовыми трубами без дополнительных слоев, ощущается даже в том случае, когда нет большого опыта работы.

    Остальные образцы не являются такими универсальным, что делает их менее востребованными.

    – PPB. Изготавливаются из блок-сополимера. Применяются для прокладки трубопроводов, которым предстоит выдерживать сильное давление и внешние усилия – подогрев полов, подача воды под сильным давлением;

    – PPR. Изготавливаются из рандом-сополимера. Основная особенность – равномерное распределение нагрузки. Применяются в подогреве полов и обустройстве водоснабжения. Необходима защита от солнца (УФ-лучей), если применяются на открытом пространстве;

    – PPS. Имеют стойкость к воспламенению. Рабочая температура – не выше 95 градусов. Используются в пожароопасных условиях.

    – PN10. Цифра в маркировке после букв означает максимальное рабочее давление. Рабочая температура – 45 градусов;

    – PN16. Рабочая температура – 60 градусов. Используются для обустройства холодного водоснабжения с большим давлением;

    – PN20. Рабочая температура – 95 градусов. Используются для монтажа систем отопления, в том числе централизованных;

    – PN25. Рабочая температура – 95 градусов. Применяются для монтажа отопительных систем, подогрева полов и подачи горячей воды.

    Полипропиленовые трубы прочно вошли в систему обустройства водопровода. Водопровод – первоочередная коммуникационная система, с которой начинается благоустройство любого жилья, будь то квартира или загородный дом. Ведь без воды не смогут функционировать ни канализация, ни отопление, ни водозаборные бытовые приборы.

    Сегодня отечественные производители выпускают широкий ассортимент трубопроводной продукции, которая различается как по техническим параметрам, так и стоимости. Знание что такое классификация и какие полипропиленовые трубы для отопления могут применяться в жилом помещении, становится незаменимым инструментом современного проектировщика.

    Полипропиленовые трубы для отопления и для водоснабжения отличаются от стальных аналогов доступной ценой, небольшим весом, высокой стойкостью к коррозии и внешним воздействиям, поэтому широко используются для бытового и промышленного водоснабжения. С каждым годом растет количество домочадцев, которые связывают отопление своего дома с обвязкой полипропиленовыми трубами.

     Выпускается и маркируется полимерная продукция, исходя из условий эксплуатации:

    • PN 10 – производятся для холодного водоснабжения с температурой жидкости не более 20˚С;
    • PN 16 – тоже предназначены для холодной воды, но с повышенным давлением;
    • PN 20 – универсальные трубы для горячего (до 80˚С) и холодного водоснабжения;
    • PN 25 – производятся с армированием стекловолокном, алюминием или дополнительным слоем полимера. Отличаются высокой прочностью на разрыв и минимальным коэффициентом теплового расширения. Эту марку покупают, когда нужны полипропиленовые трубы для отопления.

    В маркировку полимерных труб входят и другие буквенные обозначения, которые указывают на наличие пластификаторов и добавок, определяющих технические характеристики и свойства полипропилена:

    • РРН – гомополимер полипропилена. Предназначен для холодного обеспечения водой и вентиляционных систем, поскольку не способен выдерживать высокие температуры;
    • РРВ – блок-сополимер полипропилена с содержанием полиэтилена до 30%. Обладает значительной гибкостью, устойчивостью к низким и высоким температурам;
    • PPR – статический (рандом) сополимер полипропилена с кристаллической молекулярной структурой. Ему не страшны гидроудары, высокие температуры и давление в магистрали. Кроме водопровода, используют при монтаже водяного отопления и теплого пола;
    • PPs – огнестойкий и высокопрочный вид полипропилена с антипиреном. От других разновидностей полимеров отличается высоким показателем предельно допустимой температуры (95˚С).

    Полипропиленовые трубы Производители полипропиленовых труб дают гарантию на свою продукцию более 50 лет, поскольку этот материал стал массово использоваться в промышленных масштабах с 1960 года, при этом многие трубопроводы стабильно эксплуатируются до сих пор.

    Благодаря уникальной технологии производства полипропиленовые трубы обладают высоким порогом термостойкости и прочности, выдерживая давление в магистрали до 10-20 атмосфер.

    Полипропиленовые трубы для водопровода не боятся воздействия агрессивных реагентов и существенных перепадов температуры, даже при замерзании и оттаивании они не теряют своей целостности.

    Еще одно преимущество подобных труб

    – простой монтаж, не требующий особых навыков и профильной специализации. Для монтажа водоснабжения понадобятся дополнительные комплектующие (фитинги, запорно-регулировочная арматура), а также спецоборудование для нагрева и сварки полипропилена.

    Предлагаем вам ознакомиться как лучше выбрать полипропиленовые трубы для водопровода. Разобраться какие лучше, какая труба для чего предназначена. Смотрим видео обзор.

    Традиционные стальные трубы уже практически не устанавливаются в современных жилых зданиях. Им на смену пришли более надежные технологии с использованием полипропиленовых труб, обеспечивающих высокую герметичность в системах горячего и холодного водоснабжения.

    Полипропиленовые трубы легко устанавливаются, не ржавеют, выдерживают высокое давление воды и гидравлические удары, имеют небольшой вес и доступную стоимость.

    Для изготовления полипропиленовых труб используется экологически безопасный тип пластика, в котором отсутствуют разлагающиеся компоненты. Трубы классифицируются в зависимости от сферы применения на изделия, предназначенные для холодной воды, горячей воды и питьевой воды.

    На рынке достаточно много подобных изделий, отличающихся диаметром, толщиной пластика, наличием или отсутствием армированного слоя. Чтобы подобрать подходящие трубы для каждого конкретного случая, необходимо проконсультироваться со специалистами.

    – отсутствие вредных веществ;– внутри не появляются отложения;– не подвержены коррозии;– соединения получаются герметичными;– нет необходимости в окрашивании;– простота установки;– невысокая стоимость;– можно использовать для подачи питьевой воды;– срок эксплуатации превышает 50 лет;– стойкость к механическим воздействиям;– хорошая гибкость;– небольшой вес.

    Недостатком пластиковых труб из полипропилена является то, что они значительно удлиняются в результате температурного расширения материала. Чтобы решить эту проблему, производители предлагают использовать в системах горячего водоснабжения армированные трубы.

    ГОСТ на пластиковые трубы

    Хотя отдельного норматива на полипропиленовые трубы не предусмотрено, касающиеся их качества и характеристики отмечены в едином ГОСТе Р52134-2003. В нем перечислены нормы, касающиеся монтажных элементов (труб и фитингов), выполненных из термопластичных материалов, которые применяются для отопительных коммуникаций и горячего водоснабжения.

    Указанные стандарты действуют по отношению к изделиям, выполненным из следующих видов полимеров:

    • полибутен (PB, ПБ);
    • полиэтилен  (PE, ПЭ);
    • хлорированный (PVC-C, ХПВХ) и непластифицированный (PVC-U, НПВХ) поливинилхлорид (ПВХ);
    • сшитый полиэтилен (PE-X, ПЭ-С);
    • полипропилен, полимеры этой же группы (блоксополимер, гомополимер, рандомополимер).

    Документ регулирует также размерные характеристики труб, условия использования и всевозможные технические качества, как например, запас прочности, максимальные показатели температуры/давления (они определяют категорию, к которой относится то или иное изделие).

    ГОСТ Р 52134-2003, при разработке которого учитывались интернациональные стандарты и требования к термопластиковым трубам, можно использовать для оценки качества полимерных элементов.

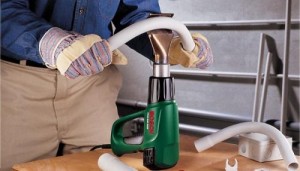

    Изгиб трубы

    Следует учесть, что ГОСТ Р 52134-2003 ни в коем случае не противоречит ГОСТу 18599 (стандарт изделий из ПЭ) и ГОСТу 51613 (нормативы на ПВХ), а дополняет их.

    Трубы ПП используются для различных строительных работ:

    • при обустройстве централизованного отопления;
    • организации котельных установок;
    • прокладки холодного/горячего водоснабжения;
    • устройстве стояков;
    • монтаже «теплого пола».

    Помимо этого, подобные элементы могут быть использованы в сельском хозяйстве для конструкций дренажных систем и отведения почвенных вод, а также в промышленности для транспортировки химических веществ, включая агрессивные среды.

    1. Длительный срок эксплуатации. Производители уверяют, что трубы, использованные в холодном водоснабжении, могут прослужить не менее 100 лет.

    2. Низкий вес. Полипропилен – лёгкий материал. Если сравнивать изделия аналогичной длины и диаметра из пластика и металла, первые будут легче примерно в 9 раз.

    3. Простой монтаж. С установкой такого водопровода может справиться человек, не имеющий специальных навыков и знаний.

    4. Повышенный уровень шумоизоляции. Трубы в жилой застройке не пропускают шумы.

    5. Устойчивость к коррозии. Внутренняя поверхность трубы обрабатывается по специальной технологии, что исключает появление твёрдых образований, которые снижают пропускную способность трубопровода.

    Кроме этого, можно отметить высокую устойчивость к низким температурам и динамическим нагрузкам. Такие трубы не нуждаются в специальном техническом обслуживании, реализуются в доступном ценовом сегменте.

    1. Сохраняется высокая вероятность линейного расширения, что требует установки специальных компенсаторов.

    2. Ускоренное старение материала под воздействием прямых солнечных лучей.

    3. Низкая термоустойчивость, что подразумевает обязательное использование утеплителя.

    Кроме этого, не допускается провисание трубопроводов настенного крепления, поэтому существенно увеличивается количество крепёжных элементов.

    Размеры полипропиленовых труб

    Датa: 10.9.2013

    Полимерные трубопроводные системы для холодной, горячей воды и отопления —

    класификация «S» «SDR» «PN»

    Наружный диаметр и толщина стенок полимерных труб определяются соответствующими нормами. Трубы, изготовленные из одного материала, но с разной толщиной стенок отличаются различными эксплуатационными параметрами  (рабочее давление/рабочая температура/срок эксплуатации).

    Первоначально трубы подразделялись в соответствии с толщиной стенок по категориям величин давления (напорным рядам) обозначаемых «PN».

    Постепенно, по мере совершенствования свойств полимерных материалов, классификация  «PN» перестала соответствовать значениям, определяющим свойства изделий, особенно  распределительных систем горячей воды, и были введены классификации «S» и «SDR».

    • · PN– максимальное допустимое рабочее давление, с которым система может эксплуатироваться при температуре 20°C в течение срока службы 50 лет.
    • · S =(SDR-1)/2, SDRприблизительно соответствует D/t,где D… — наружный диаметр трубы, а t… — толщина стенок трубы

    Стандарт EN 12201 даёт чёткое определение PN: числовое значение соответствует допустимому рабочего давлению (PFA) воды при температуре 20°C, выраженному в барах и минимальном конструктивном коэффициенте. Как видно из таблицы, значения PN отличаются для различных видов полиэтилена (PE) труб одной той же серии S (т.е. трубы с одинаковой толщиной стенок).

    При использовании полиэтиленовых труб для систем распределения холодной воды значение PN вполне надёжно выражает величину гидростатической прочности труб при рабочей температуре 20°C. Это не распространяется на трубы для распределительных систем горячей и холодной воды.

    В таких случаях используются отдельные нормы для различных материалов:

    • · ČSN EN ISO 15874  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полипропилен (РР)
    • · ČSN EN ISO 15875  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Сшитый полиэтилен (PEX)
    • · ČSN EN ISO 15876  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.  Полибутилен (PB)
    • · ČSN EN ISO 15877  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Хлорированный поливинилхлорид (PVC-C)
    • · ČSN EN ISO 22391 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полиэтилен повышенной термостойкости (PE-RT)

    Этими стандартами уже не предусмотрена маркировка PN. Для труб используется маркировка серии S.

     Например, полипропиленовые трубы, ранее имевшие маркировку PN 10, в настоящее время согласно нормам обозначаются как S5 (обычно производители используют обе классификации, поскольку заказчики привыкли к классическим обозначениям PN).

    Этот материал уже утверждён нормами ČSN EN ISO 15874 и DIN 8077, в которых также были дополнены новые серии труб S (S8, S6,3, S4) специально и исключительно для PP-RCT.

    Новый тип полипропилена обладает более высокой устойчивостью к давлению при высоких температурах (60°C  и выше), что является важным фактором для систем распределения горячей воды и отопления. Трубы из этого материала могут использоваться при более высоких температурах и давлениях, также можно использовать трубы с более тонкими стенами по сравнению с трубами из полипропилена типа 3 (PP-R)

    Как в таком случае пользователь разберётся, для чего определённая труба предназначена?

    Информацию по применению конкретного типа трубы производитель обязан указать на каждой трубе по формуле: класс эксплуатации/рабочее давление.

    Согласно стандарту ISO 10508 области использования труб различных классов определены следующим образом:

    • · Класс 1 (распределительные системы горячей воды 60°C, срок службы 50 лет)
    • · Класс 2 (распределительные системы горячей воды 70°C, срок службы 50 лет)
    • · Класс 4 (напольное отопление, низкотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 2,5 года при температуре 20°C, 20 лет при температуре 40°C, 25 лет при температуре 60°C и 2,5 года при температуре 70°C)
    • · Класс 5 (высокотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 14 лет при температуре 20°C, 25 лет при температуре 60°C, 10 лет при температуре 80°C и 1 год при температуре 90°C)
    Читать далее:  Пайка медных труб: пошаговый разбор работ практические примеры

    Для каждого материала и каждую серию S рассчитана величина максимального рабочего давления (4, 6, 8, 10 бар) для конкретного класса эксплуатации.

    для систем распределения горячей воды при температуре 60°C, рабочем давлении 10 бар и сроке эксплуатации 50 лет (класс 1/10);для систем  распределения горячей воды при температуре 70°C, рабочем давлении 10 бар и сроке эксплуатации 50 лет (класс 2/10);для напольного отопления и низкотемпературных радиаторов при рабочем давлением 10 бар и сроке эксплуатации 50 лет (класс 4/10);

    Таким же образом маркируются и трубы из других материалов (см. перечень стандартов в начале статьи).

    Сварка отопительных труб

    Для сварки элементов необходимо использовать специальный паяльник, регулятор которого устанавливается на 270о С. При этом важно учитывать температуру окружающей среды: если пайка происходит на улице или в холодном помещении насадка, будет быстро остывать.

    Для комфортной работы в этом случае лучше увеличить длительность процесс или повысить температуру сварки. Время пайки желательно удлинить также в случае соединения ПП труб, имеющих большой диаметр.

    Пошаговая инструкция по сварке труб

    Для пайки двух участков трубы, выполненных из полипропилена, необходимо проделать ряд операций.

    Прежде всего, нужно измерить нижнюю часть трубы, а затем отрезать ее специальным инструментом. Если для монтажа применяется деталь, армированная алюминием, необходимо предварительно избавить от верхнего и среднего слоя. С зачищенного и отрезанного торца элемента также убираются заусенцы.

    При помощи маркера на трубе отмечается глубина планируемого вхождения фитинга. Чтобы не допустить сужения прохода, необходимо предусмотреть в промежутках небольшой (1 мм) интервал между выступом и торцом фитинга. На поверхности трубы и крепежного компонента маркером отмечается место соединения.

    Элементы одновременно насаживаются на две насадки сварочного аппарата и разогреваются в течение 5 секунд (срок может быть увеличен при использовании крупных деталей). После того, как они будут достаточно разогреты, заготовки необходимо вынуть с насадок и соединить их по нанесенным меткам, пододвигая друг к другу и равномерно придавливая (но не прикручивая, так как от этого может нарушиться слой).

    Важно контролировать крепеж со всех сторон, чтобы не допустить перекосов в радиальном/осевом направлениях. Муфта должна плавно доходить до бортика, в результате чего на трубе появится кольцевая выпуклость, так называемая отбортовка. Шов остывает в течение 10-30 секунд, в течение которых необходимо проверить равномерность отбортовки, а при необходимости произвести небольшую коррекцию соединения.

    После этого можно приступать к другому этапу работ, план которых лучше разработать заранее.

    При проведении сварочных работ с пластиковыми трубами важно не допускать перегрева заготовок, что легко определить по потемнению материала. При излишне высоких температурах полипропилен может расплавиться и закупорить трубу, перекрыв внутреннюю часть.

    Заключение

    При выборе полипропиленовых труб вы, непременно, станете обращать далеко не последнее внимание на цена материала. Наряду с этим вам направляться учитывать, что цена складывается не только из номинального давления и размеров стен, но и от марки. Брендовые производители постоянно продают свою продукцию дороже, не смотря на то, что по качеству им смогут не уступать (а также перегонять) совсем малоизвестные начинающие производители.

    Маркировка полипропиленовых труб для отопления имеет очень большое значение при выборе материалов для проводки систем. Она показывает всю информацию об изделии, доступную даже новичкам в данной области. Чтобы расшифровать все значения, понадобится лишь чуть времени и желания.

    • Засор в посудомоечной машине: причины, способы исправления, профилактика
    • Принцип работы, особенности и устройство сливного бачка с кнопкой
    • Ремонт однорычажного смесителя своими руками: этапы работы
    • Расчет пропускной способности трубы – способы, определение оптимального диаметра
    • Установка душевой кабины своими руками
    • Сборка душевой кабины своими руками
    • Душевые ограждения из стекла без поддона своими руками
    • Размеры душевых кабин

    Рейтинг проверенных производителей

    1. WAWIN ECOPLASTIK. Чешская компания, которая успела завоевать высокий рейтинг у строителей всего мира. Революционным решением производителя являются цельнопластиковые трубы FIBER, которые обладают минимальным весом, но при этом показывают высокую прочность и устойчивость к линейным расширениям.

    2. FV-PLAST. Ещё одна чешская компания, представленная на рынке армированными трубами с вставками из перфорированного алюминия. Выпускаемая продукция имеет широкий размерный диапазон, идеально подходит для обустройства горячего и холодного водоснабжения.

    3. PRO AQUA. Российское предприятие, занимающееся производством многофункциональных полипропиленовых труб. Продукция компании отличается высокими техническими характеристиками, при этом продаётся в доступном ценовом диапазоне.

    Кроме этого, можно обратить внимание на продукцию таких компаний: BANNINGER REISKIRCHEN (Германия) и VALTEC (Италия). Пластиковые трубы этих брендов находятся в высоком ценовом сегменте, но обладают практически эталонным качеством.

    Особенности выбора изделий для системы отопления в частном доме

    • Выбор труб и организация капельного полива своими руками
    • Как сделать теплицу из профильных труб своими руками
    • Как сделать беседку из профильных труб своими руками
    • Выбор и монтаж запорной арматуры для водопровода
    • Как провести испытания запорной арматуры трубопровода
    • Как утеплить водопроводную трубу: варианты утепления
    • С помощью чего и как спрятать трубы системы отопления
    • Какой выбрать диаметр трубы для отопления: технология расчета
    • Паяльник для полипропиленовых труб
    • 5 способов, как соединить чугунную трубу с пластиковой

    При этом первые обладают дополнительными преимущества:

    • небольшой вес;
    • низкая стоимость;
    • быстрый процесс установки, так как трубы с фиброй не требуют предварительного торцевания.

    В некоторых ситуациях для монтажа низкотемпературных систем отопления, имеющих максимальный нагрев теплоносителя до 65-70°С, возможно использование неармированных труб марки PN20. Однако делать это следует только в крайних обстоятельствах, только если нет возможности приобрести специальные изделия марки PN25.

    Система отопления

    При этом необходимо с особой тщательностью выполнять монтаж системы, учитывая большое линейное расширение неармированных труб PN20.

    Описание системы отопления с естественной циркуляцией теплоносителя, рекомендации по проектированию и установки.

    Используем программу Excel для гидравлического расчета системы отопления. Также здесь можно посмотреть уже готовые варианты расчета гидравлики.

    Представленный видеоролик расскажет и покажет вам, как сориентироваться в широком ассортименте пластиковых изделий, предназначенных для отопительных коммуникаций.

    Выбирая изделий из полипропилена, нужно познакомиться с их характеристиками, чтобы точно определить, насколько труба того или иного типа соответствует нужной вам цели. Как правило, в описаниях товара присутствуют технические характеристики изделий, а также указывается их целевое назначение, что позволяет сделать безошибочный выбор.

    Какие параметры нужно учитывать при покупке

    Рассмотрим более подробно отдельные технические характеристики полипропиленовых труб, влияющие на их выбор при использовании в системах водоснабжения и отопления.

    Трубы чаще всего выпускаются в виде прямолинейных отрезков (2, 4 или 5 метров в длину), что обеспечивает их удобство при транспортировке и хранении. Если вам нужна индивидуальная длина изделия, данный параметр можно согласовать во время заказа.

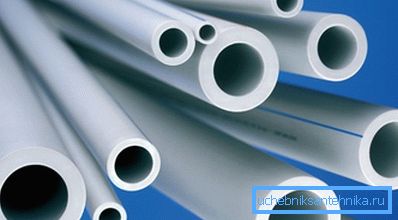

    Размеры полипропиленовых труб

    Все трубы имеют стандартизированные размеры наружных и внутренних диаметров, которые измеряются в миллиметрах.

    Наружный диаметр может варьировать в таких пределах: от 16 мм до 500 мм и более.

    Внутренний диаметр может измеряться в дюймах. По этому показателю осуществляется подбор нужной трубы на основании расчета необходимого расхода воды, рабочей температуры и допустимого давления. По нему же подбираются соединительные элементы и другая арматура для монтажа трубопроводов.

    В зависимости от размера наружного диаметра, изделия можно разделить на три основные категории.

    1. Трубы небольшого размера (16-63 мм) используются в системах водопроводов и отопления частных и многоквартирных домов, для помещений различного назначения, а также для подключения трубопроводов к сетям центрального отопления.

    2. Средняя категория (75-135 мм) находит применение в канализационных и вентиляционных системах жилых домов и других зданий, а также для транспортировки сжатого воздуха и различных химических веществ.Наиболее популярным размером в этой группе является диаметр 110 мм – для монтажа внутренних канализационных систем различных зданий.

    3. Трубы c большим диаметров (свыше 400 мм) подходят для магистральных сетей водоснабжения и наружной канализации, а также в промышленных производствах. Для бытовых нужд изделия такого размера практически не используются.

    Российским стандартом на «Трубы напорные из термопластов и соединительные детали к ним для систем отопления и водоснабжения» (ГОСТ 521343:2003) установлено шесть классов эксплуатации полипропиленовых труб в зависимости от номинальной температуры:

    1. Применение в горячем водоснабжении (до 60°С).
    2. Применение в горячем водоснабжении (до 70°С).
    3. Использование в системах напольного отопления (низкотемпературное — до 60°С).
    4. Работа в системах высокотемпературного напольного и низкотемпературного радиаторного обогрева (до 70°С).
    5. Работа в системах высокотемпературного радиаторного обогрева (до 90°С).
    6. Применение в холодном водоснабжении (обозначение класса – ХВ).

    Характеристики

    • Плотность полипропилена – самая низкая из всех пластмасс – 0.91кг/см2. Несмотря на это, поверхность изделий из него обладает высокой твёрдостью и износостойкостью.
    • Механическая прочность PP-R-труб зависит от времени приложения силы, а так как этот параметр связан с постепенным нагревом или охлаждением, то можно говорить о достаточной для любых условий эксплуатации прочности. К слову, предельная величина для PPR – 35 Н/мм.
    • Повышенная стойкость к химически агрессивным средам – деструкция поверхности возможна только при сочетании высокотемпературного воздействия сильной кислотой.
    • Морозоустойчивость – не менее -15°С. Чаще всего трубы работают с теплоносителем плюсовой температуры, так что даже таких невыдающихся показателей вполне достаточно.
    • Точка плавления полипропилена – от 160 до 170°С в зависимости от состава.
    • Точка размягчения — 140°С.
    • Максимальная температура теплоносителя – не более 120°С.
    • Рабочее давление – от 10 до 25 атмосфер.
    • Внешний диаметр – от 16 до 125мм.

    Маркировка изделий из полипропилена может включать в себя как информацию о материале, так и данные о номинальном давлении и температуре. Буквенный индекс обозначает:

    • PP – простой полипропилен.
    • PP-R – полипропиленовый рандом-сополимер.
    • PP-RС – рандом-сополимер полипропилена III типа, предназначенный для горячего водоснабжения и систем обогрева.
    • PP-RCT – улучшенный рандом-сополимер полипропилена.

    Формула линейного расширения

    Трубы из PP-RC – именно те изделия, которые применяются в системах водоснабжения и отопления. Они же чаще всего используются и в промышленности и сельском хозяйстве.

    Литерное обозначение труб – PN, при этом существует четыре модификации продукции, в зависимости от номинального рабочего давления, на которое они рассчитаны:

    • PN10 – давление жидкости до 10 атмосфер. Трубы PN10 применяются для транспортировки низкотемпературного теплоносителя (до 45°С) в системах холодной водоподачи или напольного обогрева.
    • PN16 – допускается давление в системе не более 16 атмосфер, а рабочая температура не должна превышать 60°С. Рекомендуются для применения в низкотемпературных отопительных системах.
    • PN20 – самая распространённая марка. Позволяет транспортировку жидкости до 95°С при давлении до 20 атмосфер, благодаря чему используется как в отопительных системах, так и в трубопроводах горячего водоснабжения.
    • PN25 – имеет самый низкий коэффициент линейной деформации, выдерживает длительное давление жидкости до 25 атмосфер при температуре до 95°С.

    Трубы PN могут иметь как стекловолоконное армирование, так и с использованием алюминиевой фольги. Во втором варианте в качестве укрепляющего слоя возможно применение как перфорированной, так и монолитной ленты. В отопительных системах рекомендуется устанавливать трубы без перфорации фольги. Такие изделия наиболее успешно противостоят диффузии воздуха в теплоноситель.

    В быту чаще всего применяют трубы с внешним диаметром 20, 25, 32, 40мм. Основные параметры труб наиболее распространённой марки PN20 сведены в таблицу.

    Множество крупных компаний во всём мире занимаются производством труб из полипропилена. Процесс их изготовления различается как по технологии, так и по использованию материала различных модификаций. Вот как выглядит рейтинг изготовителей полипропиленовых труб:

    1. Лучшими изделиями по праву считаются PPR-трубы компании Banninger Reiskirchen. Для их производства применяется только полипропилен PP-RCT самого высокого качества (марка Wefatherm). Не зря немецкие инженеры установили на свою продукцию производственную гарантию в 10 лет.
    2. Полипропиленовые системы чешского производителя WAWIN Ecoplastik – пионеры отрасли. Качество продукции практически ничем не уступает трубам из Германии, как, впрочем, и непомерно высокая цена, что ограничивает их распространение в нашей стране.
    3. Известная всем компания Valtec из Италии. Изделия оптимальные по критериям качество/цена.
    4. Турецкие и польские производители (компания TEBO, Vesbo, Pilsa и другие).
    5. Изделия китайских и отечественных компаний.

    Каждый из производителей выпускает обширный ряд марок труб, полностью охватывая все возможные запросы потребителей. В качестве доказательства приведём ассортимент итальянского бренда Valtec, уютно разместившегося в середине нашего списка:

    1. Труба Valtec PPR PN20. Допускается установка в системы водоснабжения. Температура воды – не более 70°С, давление при холодном теплоносителе – до 20 атмосфер, при горячем – не более 10 атмосфер. Армирующего слоя не имеет. По российскому ГОСТ относится к 1,2,ХВ классам.
    2. Valtec PP-FIBER PN20. Возможно применение в водоснабжении любого типа и отопительных системах с температурой теплоносителя до 90°С. Рабочее давление аналогично предыдущей марке. Трубы имеют трёхслойную конструкцию со стекловолоконным армированием.
    3. Valtec PP-FIBER PN25. Изделия этой марки рассчитаны на высокое давление – до 25 атмосфер в «холодных» трубопроводах. Диаметр труб начинается от 20мм.
    4. Valtec PP-ALUX. Благодаря наличию алюминиевого армирования из сплошной фольги трубы способны работать в системах с температурой до 95°С при давлении до 10 атмосфер. В трубопроводах с холодной водой эта величина составляет 25 атмосфер.

    Маркировка полипропиленовых труб для отопления

    Конечно же, с ростом технических показателей увеличивается и стоимость изделий, однако, повторимся, что качество продукции Valtec сравнимо с мировыми брендами, а цена – значительно ниже.

    Диаметр

    1. Трубы небольшого размера (16-63 мм) используются в системах водопроводов и отопления частных и многоквартирных домов, для помещений различного назначения, а также для подключения трубопроводов к сетям центрального отопления.

    2. Средняя категория (75-135 мм) находит применение в канализационных и вентиляционных системах жилых домов и других зданий, а также для транспортировки сжатого воздуха и различных химических веществ.Наиболее популярным размером в этой группе является диаметр 110 мм – для монтажа внутренних канализационных систем различных зданий.

    3. Трубы c большим диаметров (свыше 400 мм) подходят для магистральных сетей водоснабжения и наружной канализации, а также в промышленных производствах. Для бытовых нужд изделия такого размера практически не используются.

    Буквенные и цифровые символы

    Если начать конкретно с тех обозначений, которые нанесены на данный материал, то их достаточно много и представлены они изготовителями на сайтах, где детально инженерным стилем описываются все свойства того или иного изделия. Наша задача перевести эти технические выкладки на доступный рядовому обывателю (мужчине или женщине) язык.

    Тем не менее, маркировки наиболее часто используемых труб в обустройстве жилых строений будут указаны и расшифрованы.

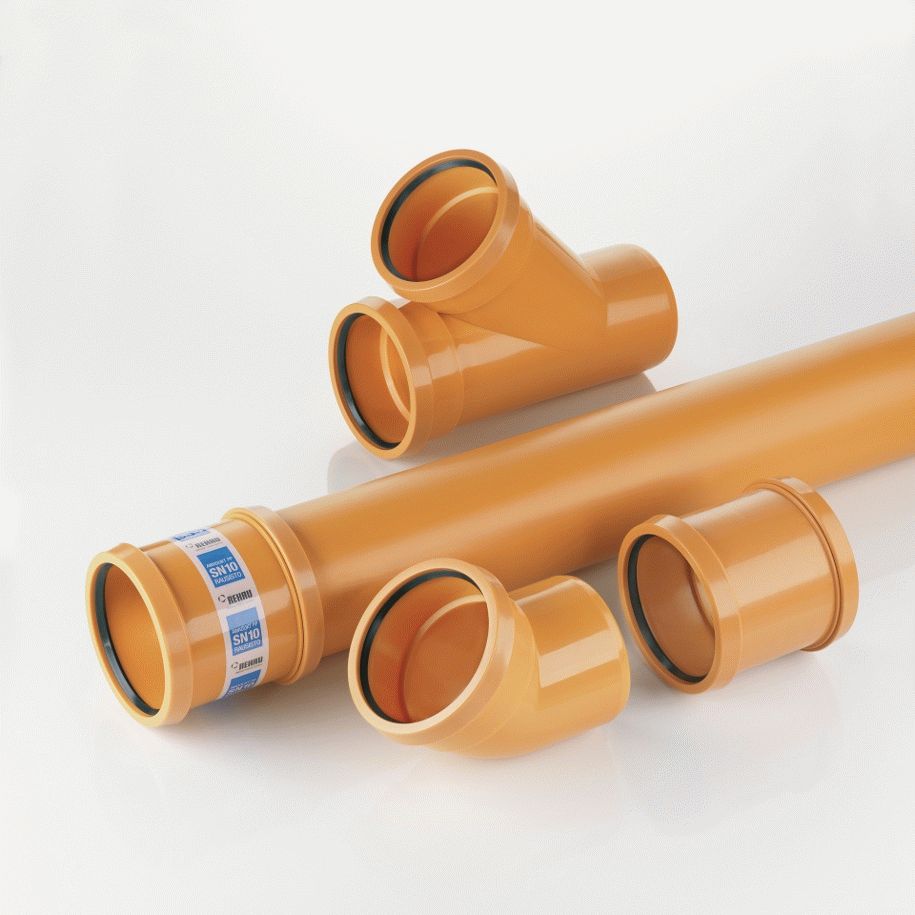

    Полипропиленовая труба с фитингами

    Полипропиленовая труба с фитингами

    Так маркируются PPR полипропиленовые - труба 25 мм и другие сечения

    Маркировка полипропиленовых труб указывает на:

    • Давление (кг/см2), которое может выдерживать труба в течение длительного срока. Обозначается «PN».

    Чем толще стенка трубы, тем выше будет ее цифровое обозначение. Например, PN 20, PN 25. Чаще всего они применяются для отопительных систем и подачи горячей воды.

    Иногда, кроме этого обозначения (зависит от производителя) продольно наносится синяя или красная полоса, для холодной или горячей воды соответственно.

    • Материал и структура. Для описания этих характеристик имеются целые таблицы. Чтобы выполнять бытовые работы по дому (монтаж магистралей поставки в жилье воды и отопительной системы) достаточно знать основные обозначения.
    1. однослойная структура «S»
    2. многослойная «M»
    3. термоизолированная «TI»
    4. огнестойкая «HI»
    5. полипропиленовый материал обозначается «PP»
    6. полипропилен с повышенным давлением«PP-RP»
    7. сшитый полиэтилен«PEX»
    8. алюминий «AL»
    • Помимо таких специфических обозначений часто можно увидеть, что маркировка содержит данные:
    1. о сечение, толщине стенок,
    2. об изготовителе,
    3. номер партии выпуска, дата, серия и пр. (15 цифр),
    4. данные о наличии сертификации.

    https://www.youtube.com/watch?v=

    Эти сведения помогут самостоятельно выбрать необходимый материал.

    Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    ManRem
    Adblock
    detector
