Короб из гипсокартона в туалете для маскировки труб

Перед началом работ

Прежде всего, необходимо убедиться в исправности коммуникаций. Ни в коем случае, не должно быть коррозийных участков и, тем более, протечек. Перед тем как спрятать трубы отопления и водоснабжения желательно выполнить их изоляцию.Заранее нужно определить место расположения технологических люков и установить магистральные фильтры для очистки воды.

В последнее время, особой популярностью пользуются рольставни для туалета. Такой вариант сочетает в себе аккуратный внешний вид и полный доступ к коммуникациям.Обязательно обращают внимание на состояние стен. Необходимо убедиться, что на них отсутствуют следы плесени или грибка. При наличии последних, проводят тщательную механическую очистку и двукратную обработку фунгицидами.

Перед тем, как начать процедуру маскировки, необходимо выполнить все предварительные работы:

1. Работоспособность системы. Обязательно проверяйте общее состояние труб. Нет ли течи, пробоин, сколов. Если этот момент игнорировать, тогда всю маскировку придётся разбирать и собирать обратно;
2. Метод маскировки. Когда все проблемы устранены, нужен метод маскировки (штробление стен, создание фальш-панели, и т.д.).;
3. Открытый доступ к работающим элементам. Вентили, счётчики воды, сгибы, коллекторы, важные узловые соединения должны находиться в открытом доступе. Для этого используются короба, люки и т.д. Или их просто выводят наружу;
4. Тонкости. Уделяйте внимание деталям. Например, не стоит закрывать всю стенку, если коммуникация проходит внизу. Достаточно сделать обычный порог. Но для труб, которые тянутся в нише, лучше использовать фальш-панель;
5. Схема. Перед монтажом рекомендуется разработать эскиз, где будут учтены все элементы будущей маскировки.

Как закрыть трубы в туалете: все варианты спрятать, скрыть и зашить

При ремонте туалетных комнат всегда возникает вопрос, как спрятать трубы в туалете. Ведь вид трубопровода создает впечатление «вечного» ремонта. Рынок строительных материалов предлагает много видов отделочных материалов, которые способны замаскировать технический узел.

Маскировка водопровода и канализации должна быть такой, чтобы доступ к вентилям и счетчикам был удобным. В случае поломки, маскирующая конструкция должна давать доступ к основным узлам. У многих владельцев возникает вопрос, как спрятать трубы в туалете, а, главное, чем. Существует три варианта конструкций для декорирования трубопровода.

Одна из самых простых конструкций. Для обшивки труб пригодится гипсокартон или пластик. Такой способ довольно прост: достаточно приобрести лист гипсокартона, желательно влагостойкого. Стоимость одного листа составляет порядка 4,5 доллароов. Помимо ГКЛ понадобится профиль. Он может быть деревянным или металлическим. Лучше выбирать металлический профиль. Он бывает двух типов:

1. Направляющий. Образуют контур и крепится по 4-м углам, на расстоянии не менее 10 см. от труб.
2. Стеновой. Служат для усиления конструкции.

Короб из гипсокартона с ревизионным люком

Если высота короба меньше метра, то можно обойтись и без них. После установки каркаса, лист гипсокартона крепится к нему с помощью саморезов.

Такой короб можно облицевать плиткой и сделать незаметным. Стоимость создания короба из ГКЛ будет немного выше, чем обшивка пластиковыми панелями.

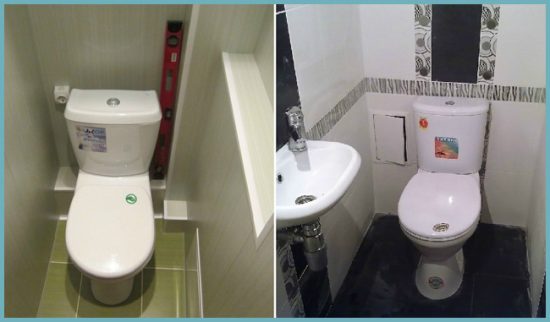

Принцип постройки короба из пластиковых панелей такой же, как и из ГКЛ. Если вкратце, то закрыть трубы в туалете пластиковыми панелями очень просто:

1. Необходимо установить каркас по периметру на расстоянии 5-10 см от труб.
2. Если высота короба больше двух метров стоит усилить конструкцию поперечным профилем либо деревянными брусками.
3. Обшить ПВХ-панелями. Метр квадратный такого материала обойдется в среднем около 5 долларов.

Способ довольно простой и малозатратный, но из-за недостатка места бывает очень сложно правильно установить короб.

Угловой короб

Процесс монтажа каркаса

Короб с ревизионным люком в маленьком туалете с водонагревателем

Скрытый ревизионный люк, задекорированный плиткой

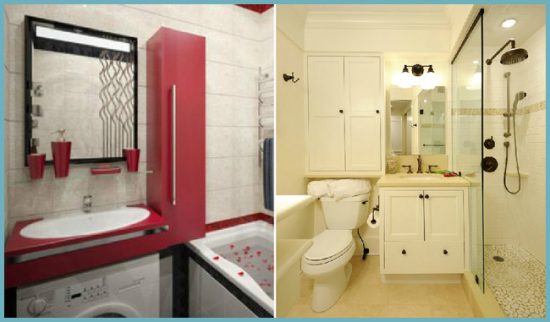

Полезный шкафчик, который не только закроет трубы в туалете, но и оставит место для хранения чистящих средств. Пользуется большой популярностью у владельцев квартир. Такой шкаф можно построить из того же гипсокартона.

В качестве дешевого варианта подойдут ламинированные доски, обычная обрезная доска. Каркас обычно деревянный, его обшивают необходимым материалом. Различные варианты шкафчиков не требуют больших денежных вложений.

Область под шкафом часто скрывают фанерой, ГКЛ либо ламинированной доской. Остается лишь подобрать и прикрепить двери.

Распашные двери для сантехнического шкафа

Мебельные фасады для сантехшкафа

Дверцы как у шкафа-купе тоже подойдут, чтобы спрятать труб в туалете

Туалет в новостройке с сантехническим шкафом с деревянными дверцами

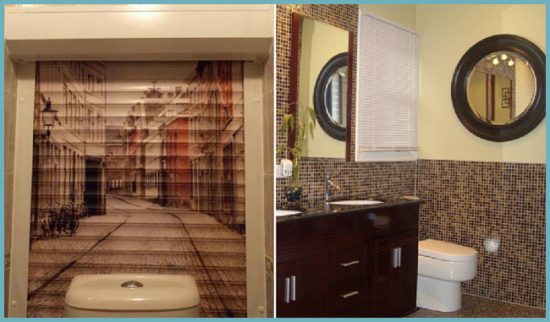

Рольставни для туалета от Леруа Мерлен

Жалюзи в туалете – это оптимальный вариант для тех, кто не хочет возиться с гипсокартоном и сооружать различные строения. Такой вариант подойдет для небольших санузлов.

Закрыть коммуникации с помощью жалюзи гораздо проще, но его стоимость в 2-3 раз превышает стоимость короба либо сантехнического шкафа. Обычные жалюзи можно сделать от пола до потолка.

Монтаж жалюзи занимает мало времени и практически не оставляет строительного мусора.

Выбирая способ маскировки коммуникаций, определите возможность монтажа той или иной конструкции в вашем туалете. Чтобы избежать поломки труб перед монтажом маскировочной конструкции стоит проверить все соединения на герметичность.

Жалюзи в туалете с бойлером и со шкафом-купе

Жалюзи в туалете с инсталляцией

Рулонные жалюзи в туалете

Вертикальные жалюзи

В сравнительно небольшом пространстве туалета размещены трубы систем ГВС, ХВС и канализации. Даже при оптимальной схеме разводки они занимают достаточно места и большей частью находятся на виду.

Постараемся разобраться, как закрыть трубы в туалете, чтобы интерьер выглядел привлекательно, но при этом сохранялся легкий доступ к основным узлам и приборам учета воды.

Вопрос маскировки труб касается как бюджетного жилья, так и элитных апартаментов. Разница состоит в способах заделки коммуникаций. Если в 15-метровом совмещенном санузле есть возможность зашить все стены фальш-панелями, то на 2 м² пятачке важен каждый сантиметр, поэтому после ремонта внутреннее пространство туалета зачастую приобретает немыслимые формы.

В типовом жилье все просто: в углу помещения проходит общий канализационный стояк, параллельно ему установлены трубы централизованного водоснабжения. К ним подключены внутриквартирные коммуникации из труб меньшего диаметра. Таким образом, в маскировке нуждается и вертикальный стояк, и горизонтально проложенные ветки.

Простейшая схема расположения канализационных труб и водопровода в туалете.

Лучшим вариантом для скрытия коммуникаций является возведение двух коробов (вдоль стояка и за унитазом), занимающих минимум полезного пространства

Сложности возникают, когда вместо пары ответвлений приходится скрывать приборы учета воды, требующие регулярного доступа, фильтры, коллекторы и пр. Простыми коробами здесь не обойтись, приходится к несущим стенам пристраивать перегородки или сооружать конструкции, напоминающие ширмы.

Коллектор, счетчики и фильтры находятся над унитазом и занимают практически всю стену, противоположную входу в туалет.

Лучший способ закрыть разводку и приборы – построить сантехнический шкаф с широкими дверцами или использовать жалюзи

В частном доме все проще, если позаботиться о маскировке коммуникаций еще до воплощения проекта в жизнь.

В многоэтажках штробить стены под трубы никто не разрешит, да и характеристики стен не подходят для пусть частичного, но разрушения. Остается наружный декор, с вариантами которого познакомимся поближе.

Выбор способа зависит от нескольких факторов: размеров и направления трубопроводов, расположения их относительно друг друга, наличия дополнительных приборов и т.д. На то, как спрятать канализационные и водопроводные трубы в туалете, также влияют особенности дизайна интерьера. Предположим, жалюзи не очень сочетаются с классикой, зато подходят для минимализма.

Выбор остается за владельцами жилья, а описание способов маскировки труб – ниже.

Несмотря на некоторые сложности строительства конструкций на каркасе, за сооружение короба смело берутся даже новички. Их решение вполне объяснимо: экономия семейного бюджета и доступность фото- и видеоинструкций по монтажу.

Чем отличаются короба из гипсокартона и пластика? Различие принципиальное: в первом случае вы создаете основу для дальнейшего декорирования, во втором – получаете сразу готовый продукт.

Следовательно, создать короба из пластиковых панелей проще, дешевле и быстрее.

Но это возможно лишь в том случае, если стены в туалете также облицованы пластиком (того же вида) или, в крайнем случае, покрашены в цвет панелей.

Инструкция по монтажу пластикового короба:

1. Проверка эксплуатационных качеств коммуникаций. Необходима для того, чтобы предусмотреть ремонт труб, который обычно сопровождается разбором конструкций. Основная задача – проверить соединения, узлы, работоспособность приборов.
2. Обработка стен и потолка антисептическим раствором для предотвращения появления плесени и грибка (закрытое пространство с повышенным уровнем влажности и недостаточной вентиляцией – зона риска).
3. Создание обрешетки по всем стенам или в зонах прохождения коммуникаций. Если нужен короб для маскировки стояка – сооружение каркаса. Для этого подходят и деревянные рейки (бруски), и металлический профиль, предназначенный для гипсокартона.
4. Установка пластиковых панелей. Набор деталей происходит быстро, главное – зафиксировать каждую на своем месте. Для крепления используют мелкие гвозди. Небольшие щели на стыках и в углах можно прикрыть специальными декоративными планками ли вкладышами.

Люк из пластика не нужно вырезать и обрабатывать, лучше приобрести готовую модель в виде дверцы. Он все равно будет заметен, поэтому рекомендуем установить модель побольше, чтобы было удобнее обслуживать приборы. Если запланирован монтаж держателя для туалетной бумаги, на этапе строительства каркаса на нужное место необходимо приделать закладную – деревянный брусок.

Первый этап – подготовительный. Материалы необходимо закупить заранее, а также нужно подобрать инструмент для работы. Для обрезки металлического профиля потребуются ножницы по металлу, для нарезки деревянных деталей – ножовка или электролобзик. Также необходим перфоратор и шуруповерт, чтобы зафиксировать детали на стене дюбелями и саморезами. Обработку древесины производят кистью.

Все деревянные заготовки (бруски, закладные, фанеру) лучше обработать до начала работ, чтобы защитный состав впитался и высох. Нарезать детали можно и позже, потому что после возведения каркаса часто требуется подгонка, а разница даже в 1-2 мм заметна.

С помощью лазерного уровня, угольника и карандаша отмечаем линии крепления направляющих. Если в качестве декоративного покрытия выбрана плитка, то необходимо учесть ее размеры (например, 4 целых плитки шириной 20 см – это 80 см 2,5 см на швы)Разрезаем металлический профиль на отрезки одинаковой длины (равной высоте потолка), используя ножницы по металлу.

Важно, чтобы пластиковый короб для труб не препятствовал свободному доступу к коммуникациям, иначе в случае форс-мажорных ситуаций на обеспечение достаточного оперативного пространства уйдут драгоценные минуты.

Наружная маскировка коммуникаций

Полезный шкафчик, который не только закроет трубы в туалете, но и оставит место для хранения чистящих средств. Пользуется большой популярностью у владельцев квартир. Такой шкаф можно построить из того же гипсокартона. В качестве дешевого варианта подойдут ламинированные доски, обычная обрезная доска.

Такой экран требует наличия технологических отверстий под шланг для подвода воды. Достоинством этого метода является его функциональность, ведь сантехшкаф не только прячет трубы, но и служит местом для хранения туалетной утвари. Кроме того, можно закрыть трубы рольставнями или купить уже готовые дверцы для сантехшкафов – эти варианты также довольно популярны.

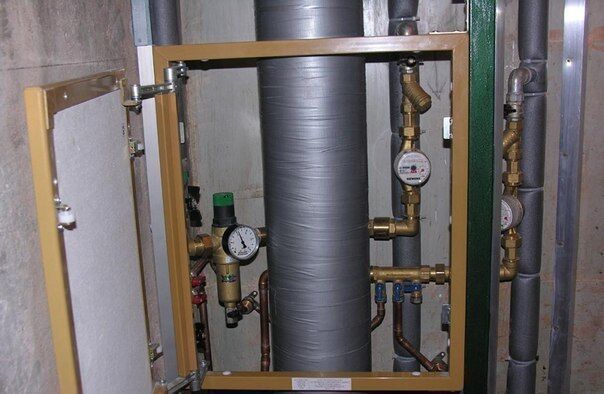

Сантехнический или ревизионный люк, установленный в стены, позволяет сохранить доступ к основным элементам коммуникаций. На строительном рынке представлено несколько их вариантов:

• Готовые люки. Обычно, пластиковые, также могут быть выполнены из металла или нержавеющей стали. Не нуждаются в дополнительной отделке.
• Ревизионные люки устанавливаются, если стоит вопрос о том, как спрятать все трубы в туалете или в ванной под плитку. Они относятся к разряду люков- невидимок. Сантехническая дверца декорируется теми же отделочными материалами, которые используются для стен, благодаря чему она становится практически незаметной.
  Каркас таких люков стальной, а дверцы выполнены из гипсоволокна. Используются для проемов разного размера, благодаря чему разводка труб в туалете становиться максимально доступной.

• Сантехнические люки под покраску представляют собой алюминиевый каркас и дверцу из гипсокартона, которую можно окрасить в любой выбранный цвет. Конструкция не подразумевает отделку другими материалами.

Если трубы не мешают основному декору, их не скрывают под габаритными коробами и не монтируют в стены. Медные варианты могут вписываться в окружающий интерьер и не выделяются на общем фоне.

Для промышленного или стимпанковского дизайна трубы будут наоборот добавлять этакий элемент альтернативной реальности. В этом случае доступ к трубам свободный. При поломке их можно заменить или залатать. Но внешний трубопровод стоит очень дорого и есть риск ошпариться при прикосновении к горячей трубе.

Маскировка труб зависит от размера помещения, типа канализации и предпочтений владельца квартиры. Независимо от варианта установки вначале проводятся все предварительные работы по выявлению проблем с трубопроводом, а только потом начинаются монтажные работы. Для загородного дома лучше использовать принцип штробления, а для многоквартирных домов всю сантехнику прячут под пластиковые или гипсокартонные коробы.

Как маскировать вертикальные водопроводные трубы?

Для труб, расположенных в углублении стены, можно изготовить шкафчик. Для этого делают каркас из деревянных брусьев, и монтируется в кирпич или бетон при помощи анкеров или дюбелей. Затем на каркасе закрепляются петли и на них вешаются дверцы. В такой шкафчик вполне можно положить различные принадлежности для ванной комнаты. Дверцы можно покрасить краской или покрыть лаком по желанию. При изготовлении подобного шкафчика важно помнить о современных технологиях .

Современным решением маскировки труб являются рольставни или жалюзи. В данном случае речь идет о длинных жалюзи, закрывающих часть ванной или туалета. Это один из наиболее легких, доступных и практичных способов маскировки труб в ванной комнате и туалете, поскольку вкупе с привлекательным внешним видом позволяет иметь свободный доступ к трубам в любое время .

Рольставни также позволяют скрыть бойлер. В свою очередь, подводы водоснабжения к унитазу можно разместить на боковой стене и замаскировать при помощи плитки .

Такой вид маскировки также помогает скрыть счетчики и фильтры, расположенные в нишах. Это очень удобно и дает возможности доступа к счетчикам в любой момент, без необходимости открывать дополнительные дверцы.

Рольставни являются отличным решением для маленьких квартир. поскольку не занимают дополнительное место, как навесные шкафы, а наматываются в рулон при закрытии.

Монтаж короба

— внимательно ревизовать каждую трубу, вентиль, счётчик и места их соединений. Если обнаружиться какой-либо дефект, то его следует тут же устранить, пока имеется прямой доступ к коммуникациям;

Совет! Когда перед установкой короба выполняется проводка новых труб, нужно постараться прибегнуть к минимальному количеству соединений, разводок и небольших вставок. Каждый такой элемент потенциально опасен в плане внезапной поломки, сопровождающейся протечкой воды!

— тщательно проанализировать вид (размеры, форма) короба для маскировки коммуникаций. Здесь возможны несколько вариантов – конструкция может закрывать всю протяжённость труб или скрывать лишь малый участок. Последнее решение позволит сберечь свободное пространство и сэкономить материал. Первый проект хорош тем, что появляется возможность создания дополнительных пространств для хранения подручных моющих средств, щёток, бытовой химии, ветошей и т. п.;

— внимательно провести точные замеры и грамотно нарисовать детальный чертёж короба. Тут необходимо предусмотреть каждый нюанс, к примеру, места люков и их размер для удобного доступа к вентилям, сомнительным соединениям и счётчикам;

Если планируется плиточная отделка стен, то будет рациональнее сначала установить короб. Конструкция скроет участок стены, на которой не придётся класть плитку!

— ориентируясь на точный чертёж, рассчитать требующееся количество материала, с учётом обязательного 8%-го запаса.

— установить на прилежащих к углу стенах профили направляющего типа, которые будут определять размеры создаваемого короба. Ровность всех монтажных манипуляций необходимо контролировать пузырьковым или трубным строительным уровнем;

Подсказка! Надёжно прикрепить стальной профиль к стене можно при помощи дюбелей и конфирматов (еврошурупы). Когда монтаж выполняется на кафельную облицовку, нужно использовать саморезы (диаметр 3,50, длина 25,0 мм) по металлу, которые следует вкручивать в межплиточные шовные промежутки!

— приступить к формированию внешнего угла. Для этого требуется скрутить угловую стойку из направляющих оцинкованных профилей. Полки этих элементов должны быть обязательно направлены (прямой угол) в разные стороны и скреплены саморезами-«блошками», имеющими концы, заточенные как сверло для металла;

— профиль cw нарезать на фрагменты, соответствующие по размеру длине и ширине монтируемой конструкции. Зафиксировать на стене угловое ребро жёсткости, в которое следует вставить конец нарезанных профильных элементов. Другие их концы вставляются в направляющие профили, установленные ранее (на 1-м этапе). В результате при помощи профиля соединяются обе части угла;

— добавить перемычки для крепления ПВХ-панелей, которые нужно размещать через 50,0-сантиметровые промежутки;

— установить оставшийся угловой профиль по аналогичной методике на противоположную стену.

Декоративный короб для укрытия труб подойдет в большинстве случаев. В зависимости от размещения коммуникаций он может быть выполнен в нескольких вариантах.

• Фальшь-стена. Простой и быстрый способ скрыть трубы, если они расположены вдоль одной из стен, обычно, за унитазом. Конечно, стена заберет не менее 50 см, и без того небольшой, длины туалета. Но эту проблему можно решить, установкой подвесного унитаза, который крепится на специальный модуль, спрятанный за стеной.
  Сливной бачек, также будет расположен за стенкой внутри короба для труб. В данном случае, чтобы предоставить доступ к важным элементам коммуникаций или поменять фильтр грубой очистки воды устанавливают несколько сантехнических простых люков.
• Скошенная фальшь-стена. К такому варианту прибегают, когда от узлового стояка более тонкие отводы уходят в разные стороны. Стена в данном случае располагается под острым углом к боковой и задней стене. Смотрится такой вариант интересно, но заберет много полезной площади.

• Многоуровневые короба. В некоторых туалетах, если оградить все коммуникации стеной, места для унитаза просто не останется. В таком случае прибегают к многоуровневому коробу. Каждый отдельный элемент конструкции маскирует определенный участок трубы. Многоуровневые конструкции смотрятся очень интересно и позволяют функционально использовать торцевую часть короба для труб.
• Квадратный короб монтируют, когда разводка труб в туалете простая, все трубы и фильтр грубой очистки воды расположены в одном углу. Он занимает немного места.

На начальном этапе необходимо определиться с выбором материала для отделки короба. Если это будет керамическая плитка или мозаика, каркас выполняют из металлического профиля и обшивают гипсокартоном. Для пластиковых или деревянных панелей с водозащитным покрытием каркас можно сделать из деревянных брусков, который не нуждается в дополнительной обшивке.

Монтаж короба выполняют в несколько этапов. Подготовительные работы включают замеры и разметку месторасположение конструкции, учитывая толщину материала. Конструкция короба должна находиться на расстоянии не менее 3 см от труб.Следующий этап, закрепление элементов каркаса. Когда по периметру будущей конструкции закреплен профиль, от него ведут направляющие элементы и формируют угол. Листы гипсокартона кроят таким образом, чтобы короб для укрытия труб, по возможности, состоят из отдельных полос.

Гипсокартон крепят к профилю саморезами. Если дальнейшая отделка предполагает окраску или оклейку обоев, конструкцию грунтуют, шпаклюют и шлифуют наждачной бумагой.Ни в коем случае нельзя закрывать, так называемые, участки ревизии, они используются для чистки канализационных труб. Также предусматривают доступ к счетчику, кранам и открывают фильтр грубой очистки водопроводной воды.

На направляющих шинах делают разметку. От каждого края шины отступают 10-15 см, на остальном отрезке метки распределяют равномерно, с шагом 45-50 см. Во внутренней стенке шины сверлят отверстия диаметром 11,8 мм, для крепления короба к проему.На краю передней отбортовки короба и его крышки сверлят совместные отверстия диаметром 4,2 мм, по два с каждой стороны.

Собирают каркас роллет (короб и направляющие) и устанавливают его в проеме строго по уровню. Железное полотно заводят над валом привода со стороны задней стенки короба в направляющие шины. На краю полотна закрепляют тяговые пружины и закрепляют их на вал. Фиксируют крышку короба. Закрывают отверстия заглушками. Проверяют работу системы.

Одним из решений проблемы неэстетичных канализационных труб является установка фальшивых стен. За такой стеной можно спрятать не только трубы, но и сливной бачок, и даже целый канализационный стояк – то есть решение на первый взгляд кажется довольно выгодным, ведь туалет после такого вмешательства будет избавлен от лишних элементов.

Этот метод, кажущийся неплохим, имеет два серьезных недостатка, о которых нужно знать перед тем, как убрать трубы в туалете:

1. Свободное пространство в туалете после установки дополнительных стен изрядно сократится, и если для отдельных ситуаций это вполне приемлемо, то для других такая конструкция совершенно не подойдет.
2. Стены, которые устанавливаются за унитазом, не являются съемными, поэтому при необходимости ремонта труб или бачка серьезные проблемы гарантированы – конструкцию придется полностью демонтировать без особых шансов на восстановление.

Сам процесс монтажа фальшивой стены не отличается особой сложностью:

• Перед тем, как закрыть канализационную трубу в туалете, на полу и потолке устанавливаются П-образные направляющие, в которых будут вертикально располагаться CD элементы;
• Для большей устойчивости нужно установить поперек конструкции несколько распорок, после чего готовый короб зашивается гипсокартоном;
• Поверх гипсокартонного слоя можно использовать любой подходящий декоративный материал – например, кафель или штукатурку.

Перед началом работы необходимо сделать грамотный чертеж-схему. С его помощью можно рассчитать, сколько потребуется материала.

Необходимые замеры переносятся на бумагу. На чертеже указывается местоположение дверцы, ширина профилей, отверстия для вентиляции.

Расчет материалов

Для того, что определить, сколько потребуется ГКЛ, нужно узнать общую площадь необходимого материала, для этого достаточно просто замерить необходимую высоту и ширину конструкции по чертежу, и произвести расчеты.

Замеры можно просто показать продавцу в магазине, он подскажет, сколько понадобиться профилей. Количество шурупов и саморезов рассчитывается по количеству стыков. Лучше взять с запасом.

Делаем разметку

Потребуется уровень, с помощью которого можно будет проложить ровные относительно пола линии. Провести линию на потолке и перпендикулярные линии на стенах согласно схеме.

Для создания ровной вертикальной линии на стене используем отвес. Подобным образом чертим линии на полу. В результате на потолке и полу образуется две одинаковые схемы.

Собираем каркас

Последовательность работы:

1. Металлические профили располагаются по размеченным линиям и крепятся на дюбеля.
2. На потолке и полу закрепляются потолочный элемент вместе соединения направляющих.
3. Для того, чтобы каркас был более надежным и прочным, нужно нарезать из потолочного профиля детали шириной, равной расстоянию между вертикальными профилями. Их называют ребрами жесткости. Это дополнительные элементы, к которым будут крепиться листы.
4. Закрепляя ребра, нужно не забыть о дверце и вентиляционном окошке.

Как закрыть трубы в туалете: все варианты спрятать, скрыть и зашить

Обычно для облицовки коробов используют тот же материал, что и для стен. И самым популярным, несомненно, является керамическая плитка. И не только из эстетических соображений, она легко поддается чистке, устойчива к дезинфицирующим средствам и долговечна.

Помимо керамики укладывают пластиковые панели. Они дешевле и менее надежны, но если потребуется ремонт труб, такой короб легче демонтировать. Иногда конструкцию короба, выполненную из гипсокартона только окрашивают, но вариант не отличается практичностью и долговечностью. Кроме того, в порах краски скапливается грязь, а это способствует развитию бактерий.

О наиболее интересных вариантах, с которыми мне приходилось сталкиваться, я расскажу вам. Конкретные советы по выбору не дам, но поведаю, что я сам думаю о плюсах и минусах той или иной конструкции. Так вам будет проще выбирать.

Это наиболее простой короб для труб в туалете, с точки зрения реализации. Здесь вам не нужно проектировать и собирать сложный каркас из дерева или оцинкованных профилей. Достаточно установить опорные элементы и обшить листами гипсокартона.

Маскировать таким образом инженерные коммуникации я лично советую тем, у кого уборная имеет вытянутую в длину прямоугольную форму. Однако в большинстве домов, где мне приходилось работать, «помещение для раздумий» имеет габариты 1,2 на 1 метр. Если сделать еще и стену, которая «съест» сантиметров 50, то садясь на унитаз, вы упретесь коленками в дверь. Не думаю, что будет комфортно.

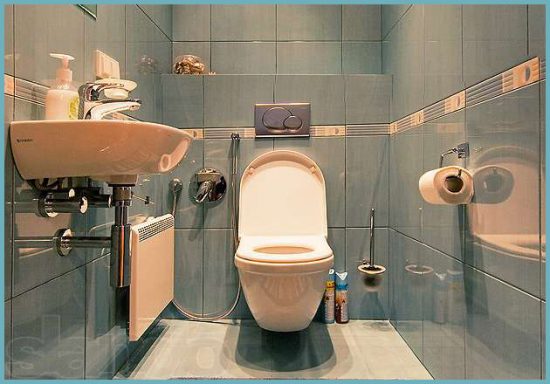

Как вариант – использование подвесного унитаза с инсталляцией. В этом случае изготовление из гипсокартона фальшь-стены позволит добиться сразу множества преимуществ:

• экономия места в туалете за счет размещения унитаза вплотную к задней стене туалета;
• маскировка сливного бачка внутри фальшь-стены (этим мы добиваемся еще большей экономии места);
• маскировка подводки воды и сливной трубы в инсталляции, закрытой гипсокартонными листами.

Как бы там ни было, планируя изготовление фальшь-стены, нужно сделать в ней ревизионную дверку для проверки счетчиков и обеспечения доступа к вентилям. Лично я бы посоветовал делать эту дверку побольше, а то в случае аварии или прорыва канализации придется ломом ломать ту красоту, что вы настроили, и вычерпывать оттуда накопившиеся сами знаете что. А так будет достаточно просто открыть дверку.

Хотя, если подойти к конструированию водопроводной системы и канализации со всей ответственностью, никакой аварии не возникнет. Главное, не экономить на материалах и в точности следовать моим советам.

Это разновидность фальшь-стены. Однако закрывать нужно не всю заднюю часть туалета, а один из углов помещения. Подходит для тех уборных, где все трубы расположены аккуратно в правой или левой части комнаты. Я такое встречал в домах новой постройки.

Плюсы здесь очевидны, о них рассказывать не буду. К минусам можно отнести затрудненный доступ к вентилям и счетчикам. А уж если возникнет прорыв, о неудобстве его устранения не стоит и говорить.

Дверцу-ревизию можно использовать пластиковую, купив ее в магазине. Однако я советую склепать из оцинкованных профилей рамку, обшить ее гипсокартоном и отделать плиткой (или чем там вы ванную собираетесь декорировать). В этом случае она не будет выделяться некрасивым пятном на фоне облицовки.

Этот вариант я назвал бы симбиозом двух предыдущих. Вроде и не полностью стена, и не маленький короб. Я делал косой короб из ПВХ-панелей в туалете, где помимо вертикальных стояков торчали отводы труб для туалета и умывальника. Отрезать их хозяин отказался, поэтому пришлось выходить их ситуации таким образом.

В этом случае я использовал пластиковые панели, так как они тоньше и не требуют дополнительной декоративной обработки. Но нужно смотреть, чтобы разные варианты отделки стен, потолка и пола сочетались между собой.

Кстати, чтобы унитаз смотрелся более органично, ставить его можно не по центру помещения, а сместив в одну из сторон (противоположную той, где монтируется косая фальшь-стена).

Чаще всего мне на практике попадались ванные комнаты и санузлы, где трубы (водопроводные и канализационные) установлены в художественном хаосе (наверно, архитектор был импрессионистом). Поэтому чтобы красиво замаскировать все это безобразие, приходилось конструировать короба сложной формы. В противном случае фальшь-стенами пришлось бы загородить весь туалет, не оставив места для самого унитаза.

Создать конструкцию не так уж сложно, если разобраться. Нужно сделать эскиз, после чего по нему сконструировать каркас, а уже его зашивать каким-нибудь листовым материалом (о нем расскажу дальше).

Таким же образом можно легко сделать съемный короб, который обеспечивает удобный доступ ко всем возможным инженерным коммуникациям.

Теперь расскажу про подходящие материалы. Учитывая специфику помещения, необходимо, чтобы они отвечали следующим требованиям:

1. Экологичность. Облицовка для короба не должна выделять в воздух опасные для человека химические элементы, даже в случае увеличения температуры или повышения влажности.
2. Стойкость к коррозии. Материал не должен приходить в негодность от воздействия влаги и способствовать распространению ржавчины на другие детали в уборной.
3. Простота монтажа. Тут все понятно. Материал должен быть таким, чтобы из него можно было легко и просто сделать короб. Причем не угробить при этом здоровье и не затратить полгода своей жизни.

Те из вас, кто не новички в строительстве, наверное уже догадались, а для остальных я скажу, что перечисленным выше критериям отвечают следующие материалы:

• пластик;
• клееная влагостойкая фанера;
• панели МДФ;
• гипсокартон.

Я лично в своей деятельности использую первый и последний. Иногда, но очень редко, панели МДФ. Обосную свой выбор для особо сомневающихся.

Гипсокартон очень легко резать и использовать для облицовки разных конструкций. Кроме того, его можно штукатурить, шпаклевать, красить и облицовывать кафельной плиткой. То есть гипсокартонный короб можно декорировать так же, как и стены. Чем и пользуемся мы, строители.

Что касается пластика, то он не требует декоративной отделки. Для одних людей это плюс, для других минус. Я использовал пластик в тех случаях, когда вся уборная облицовывалась им. В остальных случаях отдавал предпочтение гипсокартону.

Кстати, еще кое-что (как говорил Стив Джобс). Если не хотите городить весь этот огород, можете купить и установить рольставни. Они будут закрывать все трубы (играть роль фальшь-стены) и при этом собираться в компактный цилиндр, открывая доступ к инженерным коммуникациям.

Рольставни можно использовать и как дверку к шкафчику. Таким образом вы убиваете не двух, а сразу нескольких зайцев.

Единственный минус подобного подхода – внешний вид. Все таки, на мой вкус, белая панель, состоящая из отдельных ламелей, не вписывается в интерьер туалета. По крайней мере, я красивых вариантов не встречал.

Первое, что необходимо сделать, прежде чем приступить к заделке труб в ванной – определиться с подходящим материалом.

Критерии, на которые стоит ориентироваться при выборе материала:

• Легковесность. Чтобы конструкция не загромождала и без того ограниченное пространство, нужно подбирать материалы, для фиксации которых нет необходимости сооружать тяжеловесные каркасы. Можно задействовать обычные деревянные рейки или металлические профили.
• Влагостойкость. Повышенная влажность для ванной комнаты является привычным явлением. Используемые при ее обустройстве материалы непременно будут подвергаться ее влиянию. Поэтому предпочтение стоит отдавать тем вариантам, которые не впитывают влагу и не деформируются при ее оседании на поверхности.
• Устойчивость к воздействию химических реагентов. Без применения бытовой «химии» поддерживать чистоту в санузле довольно проблематично. При генеральной уборке помещения обработке подлежат все вертикальные и горизонтальные поверхности. А потому материалы, используемые для их облицовки, должны безболезненно переносить непосредственный контакт с бытовыми чистящими средствами.

Для скрытия коммуникаций в санузле отлично подходят декоративные МДФ плиты, стеновые панели из пластика, листы влагостойкого гипсокартона.

Разнообразные текстуры популярных в последние годы гипсовых 3D панелей способны имитировать дерево, кирпич, мозаику и создавать на стенах причудливые узоры.

Важный момент: независимо от типа облицовочного материала, прежде чем закрывать трубы, стоит убедиться в их надежности. Закрыв трубопровод, который имеет дефекты, велик риск того, что в скором будущем придется в аварийном порядке разбирать конструкцию.

Как установить рольставни: видео

Установка рольставен является более практичным способом, так как они предоставляют свободный доступ к трубам. Монтировать их можно отдельными блоками или на всю стену.

Однако установка роллетов достаточно сложна.

Необходимые инструменты и материалы:

• монтажный комплект для роллетов;
• крепёжный материал;
• рулетка;
• уровень;
• дрель.

Перед началом работ по монтажу рольставен стены в туалете необходимо выровнять так, чтобы расстояние между ними было одинаковым.

Устанавливаются роллеты в конструкцию из стальных профилей, расстояние между которыми должно быть равно ширине рольставен.

При монтаже роллетов в первую очередь устанавливаются направляющие. Затем крепится верхний короб, к барабанному валу которого присоединяются ламели.

Установив последнюю ламель, конструкцию необходимо проверить на закрытие и открытие. При этом следует учесть, что находиться ламели должны в пазах направляющих планок.

Так как для установки рольставен требуется опыт, то лучше всего обратиться за помощью к специалисту.

Решая задачу по закрытию труб в туалете необходимо учитывать то, что функциональная составляющая должна гармонично сочетаться с дизайном помещения. Конструкцию можно не монтировать самостоятельно, а купить и установить специальные декоративные короба, предназначенные для скрытия труб. Выбор зависит от площади помещения и того, как в туалетной комнате проложен трубопровод.

Селезнёв Геннадий Антонович

Сантехнические современные рольставни в туалете устанавливаются, если все трубы располагаются вдоль задней стенки. Они представляют собой, полотно из ламелей, которое движется по вертикальным направляющим, а сверху наматывается на вал, защищенный коробом.

Главное преимущество роллет в том, что они способны обеспечить свободный доступ к трубам. Чаще роллеты в санузел крепятся непосредственно к стене и потолку. Монтаж выполняют как на начальном этапе ремонтных работ, так и после их завершения.Прежде чем приступить к установке жалюзей, необходимо измерить диагонали проемов.

Важно! Установку роллетов лучше выполнять перед укладкой плитки. Таким образом, удастся скрыть щели между стеной и направляющими.

Разводка труб, чтобы закрыть трубы в туалете

Маскировка труб происходит следующим образом. Всё зависит от размера санузла, и каким образом проходит система слива. Если размер туалета достигает 15 метров, тогда всю коммуникацию можно скрыть за фальш-панелью. Но для небольших помещений этот номер не пройдёт.

В многоквартирных домах всё намного проще. Весь санузел выглядит как единый сливной стояк, который располагается аккуратно в углу по всем этажам. Параллельно с ним соединяются все остальные коммуникации. Следовательно, закрывать нужно только слив. Остальные трубы не будут мешать общему декору.

Дополнительной проблемой являются счётчики воды, коллекторы и другие устройства, присоединённые к общей системе водоснабжения.

Для этого приходится устанавливать специальные перегородки, чтобы они скрывали все коммуникационные системы и одновременно обеспечивали доступ к оборудованию:

• загородного дома во время ремонта следует заранее позаботиться о маскировке. Частично они скрываются в стенах, что облегчает всю остальную работу;
• основных узлов проектируются специальные люки, через которые обеспечивается лёгкий доступ;
• всего оборудования проектируется отдельная комната. Там будут располагаться водонагревательный котёл, фильтра, счётчики воды и т.д.;
• многоэтажных домов этот вариант не подойдёт, т.к. ЖЭК не даст разрешение на штробление стен.

Пластик является практичным и податливым материалом. Его легко резать, плавить и зачищать. Преимущества пластика:

• короткий срок для монтажа панелей;
• небольшой вес материала;
• высокий уровень шумоизоляции;
• большой выбор цвета и отделочного материала;
• небольшая цена;
• долгий срок эксплуатации.

Толщина материала не превышает одного сантиметра. Точно отмеряйте длину и ширину необходимого листа.

Чтобы места стыков двух листов выглядели ровно, их заделывают молдингами различных форм и размеров. Они покрашены в белый цвет и не выделяются на фоне других цветов. Пластику можно придать любую форму. Он податлив, поэтому его соединяют с помощью паяльника или сажают на клей.

Не обязательно скрывать всю стенку. С помощью пластика можно сделать порог, если вся коммуникация проходит снизу. Чтобы монтировать пластиковые панели, необходимо иметь инструмент:

1. уровень строительный;
2. строительный нож;
3. профиль;
4. отвёртка (но лучше шуруповёрт);
5. пластиковые панели.

Маскировка водопровода с помощью гипсокартона проводится точно таким же способом. Только материал необходимо подбирать влагоустойчивый, а листы закрепляются с помощью пресс-шайб и скотча (стыки).

Независимо от помещения, трубы могут отливать из чугуна или из пластика. Чугун отличается высокой прочностью, долгим сроком эксплуатации, но цена на изделия очень высокая, монтаж производиться тяжело, а при поломке самостоятельно починить трубу будет сложно.

Пластик популярный материал из-за простоты в монтаже. Но срок эксплуатации пластиковых труб гораздо ниже, чем у чугунных. Если вы будете менять чугунные трубы на пластиковый аналог – толщина стенок пластиковых труб значительно меньше, чем у чугуна.

В зависимости от типа труб, площади туалета, замаскировать систему можно следующим образом:

1. Открытый способ. Вся система скрыта от глаз, но она находиться в открытом доступе;
2. Закрытый тип. Все виды коммуникации скрыты полностью. Туалет выглядит приличнее. Но, как уже говорилось, для многоэтажных домов не все способы закрытого варианта подойдут.

Способов скрыть систему канализации много. Нужно только выбрать тот, который подходит для вашего санузла.

Закрытие коробом

Самый простой способ, чтобы спрятать все выпирающие санузлы. Он прост в установке и не требует особых навыков. В качестве материала используется гипсокартон (рекомендуется выбрать влагостойкий вариант) или пластик.

В качестве отделки используется профиль. Существуют деревянные или металлические варианты. Но для туалета, где постоянно собирается влага лучше использовать металлический вариант. Металлический вариант делиться на:

• направляющий контур, который крепится к четырем основным углам (не меньше десяти сантиметров от коммуникаций);
• стеновой вариант усиливает несущую конструкцию.

Если высота короба составляет меньше одного метра. Как только каркас будет смонтирован, панель устанавливается прямо на короб при помощи саморезов.

Короб — универсальное решение для маскировки труб. Включаем свою фантазию и представляем, как можно будет облагородить его внешне. Поверхность покрывают плиткой, или заклеивают водоотталкивающими обоями. Чтобы построить короб, скрывающий трубы, в туалете, необходимо:

• разметить и установить каркас (расстояние должно быть не меньше десяти сантиметров от коммуникаций);
• усиливаем каркас поперечным профилем, если он превышает два метра;
• обшиваем профилем внешнюю сторону конструкции.

У данного метода есть один недостаток. Короб не подходит для малогабаритных помещений.

Косая фальш-стенка

Небольшие размеры туалета позволяют скрывать канализацию в определённых местах. Т.е., для этого не обязательно создавать сплошную панель, можно скрыть один элемент трубы.

При монтаже косой фальш-стенки необходимо пользоваться следующими правилами:

• по окончании работ панели не должны касаться канализационных узлов;
• внешняя сторона стены должна быть или съёмной или оборудоваться дверцами или смотровыми люками.

Комбинированное решение проблемы, когда необходимо частично поместить сантехнические узлы в прямоугольный короб, а частично спрятать трубы под косыми или небольшими коробами. В этом случае горизонтальные поверхности можно использовать как полки для бытовых принадлежностей.

Сантехнический шкаф

Удобное приспособление, которое очень сильно экономит место. Шкаф скрывает всю коммуникацию, параллельно оставляет место для хранения бытовой химии. Если в доме есть маленькие дети или животные, дверь обустраивается навесным или врезным замком.

В качестве основы берём любой материал. Подойдёт гипсокартон, ламинированные доски или дерево. Для обшивки используем: обои, плитку, и т.д.

Дверцы выбираются под стать шкафчика. Перед установкой обязательно вырежьте отверстия для водопровода. Вариант чем-то напоминает предыдущий способ и не подходит для малогабаритных туалетных комнат.

Жалюзи (рольставни)

Жалюзи выполняют не только эстетический вид, но и предполагают полный доступ ко всей канализационной системе. Они экономят время при монтаже, практически не оставляют строительного мусора, а также добавляют изящества в туалетную комнату. Но цена жалюзи намного превышает покупку пластика или гипсокартона.

Перед монтажом любой системы внимательно проверьте целостность и работоспособность всех сантехнических узлов. Т.к., если труба даст течь, тогда придётся снимать всю маскировку и заниматься устранением проблемы. Чтобы установить жалюзи в качестве маскировки, необходимо выполнять следующие рекомендации.

1. стены между роллетами должны быть ровными;
2. высота проёма не должна косить;
3. монтаж производится или до облицовки стен или после них (это не имеет значения).

Для маскировки системы водопровода можно использовать не одни ролеты.

Популярность короб из гипсокартона завоевал благодаря тому, что его легко вписать в любое помещение с помощью внешней отделки. Плюсом маскировки труб с помощью короба является то, что место расположения труб не является отдельным сегментом, на котором концентрируется внимание, как в случае с жалюзи, шторками и декором.

Кроме того, конструкция из гипсокартона обладает и другими преимуществами:

1. В ГК листе можно без труда сделать отверстие для доступа к вентилям и соорудить для него крышку из ПВХ или ГКЛ. Дверцу можно сделать самостоятельно, а можно приобрести в магазине. При необходимости ее можно оклеить обоями или покрасить.
2. Короб легко разобрать. В случае необходимости замены труб или их ремонта конструкцию можно легко разобрать. Для этого просто откручиваются саморезы и снимаются листы. При этом, конечно, не избежать нарушения отделки. Но в любом случае это проще, чем разбирать кирпичную стену.
3. Доступная цена. Для сооружения короба в туалете требуется очень мало материала. Одного большого листа ГКЛ будет более, чем достаточно. Уложиться можно в сумму 1000-2000 рублей.
4. Экологичность. Гипсокартон изготовлен из природных материалов, поэтому он является экологически чистым материалом.
5. Многофункциональность. Коробом можно скрыть не только трубы, но и провода, а также другие лишние элементы.
6. Звукоизоляция. Шум бегущей воды сводится к минимуму.
7. Легкость монтажа. С возведением конструкции справится даже начинающий мастер, затратив минимум времени.

Они – будто бы молчаливые свидетели вашего поражения, вроде бы полезны, но предательски «говорят» правду и вызывают неприятные эмоции. Самые богатые на коммуникации помещения – это туалетная и ванная комната.

Поговорим о том, как в туалете скрыть трубы так, чтобы гости восхищались, а соседи по-доброму завидовали вашей фантазии.

Обычно скрытая разводка труб в ванной или туалете делается параллельно с возведением дома либо ремонтом помещения.

https://www.youtube.com/watch?v=Wq2dQZ7kZNU

Но бывают случаи, когда неприглядности раздражают, а особых средств на кардинальные изменения жилища нет.

Тогда нужно, не сдерживая творческих порывов, придумывать способы маскировки из серии «дешево и сердито», то есть делать своего рода декорирование труб в туалете. Но обо всем по порядку.

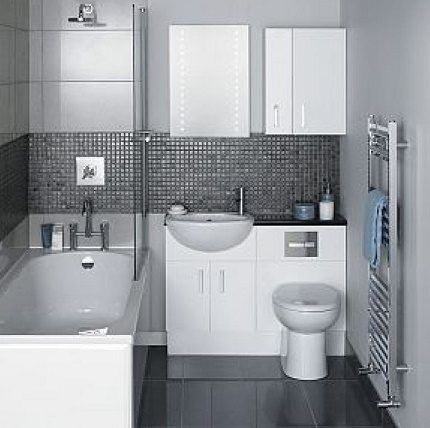

Пример: как сделать крохотный санузел и функциональным, и красивым

Что маскировать

Какие трубы мы обычно прячем в туалете? Безусловно, многое зависит от того, объединен ли он с ванной, какой сантехникой оборудован, но в целом можно предположить, что в санузле присутствуют такие конструкции:

• труба для подключения унитаза;
• фановый отвод;
• разводка для раковины, ванной, биде и так далее (и холодной, и горячей воды).

Как правило, диаметр элементов для подключения унитаза составляет 110 мм, других сантехнических точек – 50 мм. Материал конструкций – либо пластик, либо чугун.

Последний часто присутствует в домах советского формата и не отличается хорошими эксплуатационными характеристика, к тому же имеет слишком толстые стенки, из-за чего при маскировке подобной сети теряются такие важные для крохотных квартир сантиметры площади. Но раз уж вы выбрали данный вариант, придется выкручиваться.

Закрытый способ маскировки канализации

Как маскировать

Практичная мебель

Многочисленные трубы в туалете можно спрятать под мебель. Такой вариант отличается практичностью, функциональностью и сравнительно невысокой стоимостью. Мебельная маскировка позволяет сохранить необходимый доступ к коммуникациям.При необходимости провести ремонт, заменить фильтр или снять показания счетчика. Если говорить о том, как спрятать водопроводные трубы и отопления, то стоит учесть, что на них может образовываться конденсат.

Это негативно скажется на состоянии и сроке службы деревосодержащих материалов, поэтому дополнительно коммуникации покрывают изолирующим материалом. Дизайн мебели можно разработать самостоятельно или обратиться к специалистам, которые занимаются изготовлением и установкой.В некоторых случаях вышеперечисленные способы декорирования труб можно комбинировать.
