Как устроен бачок унитаза: внутреннее наполнение устройства

Нормальная работа сливной системы обеспечивается благодаря взаимодействию отдельных ее компонентов. Подача воды в емкость выполняется благодаря наливному или впускному клапану для унитаза. Он представлен патрубком с резьбой, который вставляется в отверстие в боковой стенке или днище бачка. Наличие резьбы позволяет прижать элемент к стенке резервуара посредством гаек, что обеспечит герметичность соединения. Контроль над открыванием и закрыванием отверстия, через которое поступает вода, осуществляет запорный механизм, соединенный с коромыслом.

Принцип работы сливного механизма в бачке унитаза

Коромысло представляет собой рычаг, который приводит в движение выпускной клапан. Свободный конец элемента прикреплен к поплавку или контрольному клапану. Поплавок – это пластиковая герметичная емкость, внутри которой находится воздух. В момент, когда поплавок всплывает или срабатывает запорное устройство, коромысло приподнимается, что способствует перекрыванию просвета в наливном клапане либо наоборот.

В обычном состоянии сливное отверстие перекрыто сливным клапаном. Это плоская или полусферическая эластичная прокладка, которая соединяет несущую часть с шарнирным креплением.

Управление работой сливного механизма для бачка осуществляется благодаря кнопочному или рычажковому механизму, который располагается в верхней части емкости. При воздействии на него происходит подъем его несущей части, открывающей отверстие для поступления воды с большой скоростью в чашу унитаза.

Все составные элементы механизма могут компоноваться по-разному. В старых моделях бачков механизмы смыва и контроля перелива воды монтировались отдельно. В современных моделях запорная арматура представлена единым комплексом, что способствует легкой установке и настройке, одновременно усложняя ремонт.

Вода подается в емкость бачка за счет наливного или впускного клапана

Классификация клапанов

Впускной клапан для унитаза подразделяется на отдельные виды в зависимости от следующих признаков:

  • материала, использованного для изготовления;
  • способа подключения.

Заливной клапан для сливного бачка унитаза может быть изготовлен из следующих материалов:

  • сплава латуни или бронзы. Металлические изделия отличаются долговечностью и высокой надежностью, так как практически не поддаются воздействию коррозии. Однако стоимость таких изделий достаточно высока;
  • пластика. Пластиковые клапаны являются наиболее популярными среди потребителей, так как при невысокой стоимости отличаются и длительным периодом эксплуатации.

По способу подключения клапана разделяются на:

  • устройства с нижним выходом. Нижний клапан монтируется на дно сливного бачка. При выборе этого способа подключения можно избежать шума, производимого водой при заполнении емкости. Клапан с нижней подводкой также позволяет спрятать наливной шланг и не заполнять пространство туалетной комнаты фурнитурой;

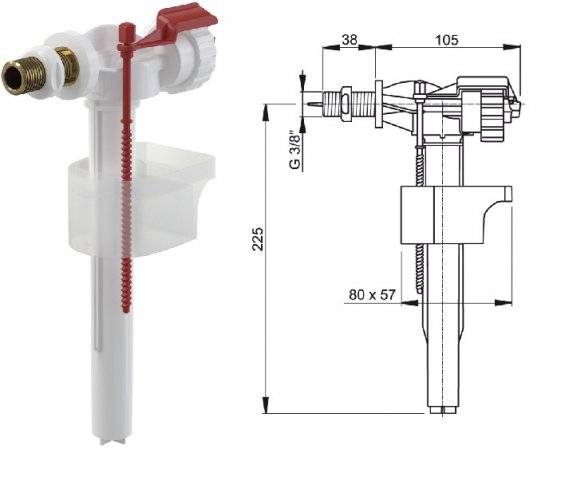

  • устройства с боковым выходом. Клапан боковой соответственно подключается к боковой поверхности бачка, в зависимости от подводки с правой или левой стороны. Такая арматура является наиболее простой по конструкции, что положительно влияет на срок службы изделий. Кроме этого стоимость боковой арматуры меньше, чем нижней.

Как уже описывалось выше, впускной или заливной клапан – это составляющий элемент всей системы арматуры унитаза, играющий фундаментальную роль открытия и перекрытия пути для наполнения бачка водопроводной водой.

Мембранный клапан может быть расположен снизу или сверху наполнительной арматуры

Сам клапан может быть встроен, как сверху, так и снизу арматуры, однако наиболее удачным для профилактической очистки и устранения первичных неполадок вариантом, конечно, будет его верхнее расположение.

Кроме того, дифференцируют клапаны также, как и в целом арматуру для унитаза, на устройство нижнего и бокового подвода. При выборе клапана следует руководствоваться описанной информацией и индивидуальными особенностями конкретного случая.

Существует также классификация клапанов:

  1. Клапан мембранный – наиболее современный представитель, оснащённый резиновой разграничивающей мембраной, служащей для перекрытия потока воды.
  2. Клапан поршневой – менее распространённый элемент арматуры унитаза, работающий на основе поршня, соприкасающегося с седловиной и перекрывающий своим уплотнённым окончанием поток.
  3. Клапан-кройдон – устаревший представитель системы унитаза, редко встречаемый в старых образцах унитазов, характеризующийся низкой надёжностью и высокими шумовыми характеристиками.

Имеет значение и то, из какого материала изготовлен используемый клапан. Так, можно выделить клапаны из полимера, латуни (наиболее надёжный и стойкий) или же бронзы, обладающие сравнительной надёжностью и долголетием эксплуатации, чего не скажешь об обычных металлических клапанах, с лёгкостью поддающиеся влиянию коррозии и, как следствие, быстро теряющие свой функционал.

Выбор и ремонт механизмов бачка

Неисправности слива вполне могут привести к потере унитазом своей работоспособности. Для многих такая внезапная поломка может явиться настоящим стихийным бедствием. Помимо этого, повышенный расход воды также никому не понравится.

1. Протечка воды из унитаза на пол. Чаще всего вода протекает через уплотнительное кольцо, находящееся между днищем бачка и полкой унитаза. Если кольцо треснуло или покоробилось, вода будет проникать через него. Также местом протечки могут оказаться прокладки крепежных болтов, которыми бачок крепится к полочке.

Качественное уплотнительное кольцо сливного бачка является залогом его хорошей герметизации

2. В унитазе наблюдается постоянный ток воды. Чаще всего это связано с переполнением бачка, при котором вода вытекает через трубку перелива. Произойти это может из-за изменения высоты перелива, неплотного прилегания поплавка к запирающему клапану, потери поплавком своей герметичности. Также может быть изношено резиновое уплотнение на сливной арматуре. Чаще всего неисправность можно устранить посредством регулировки. При износе запорной прокладки желательна замена всего механизма слива.

3. Неисправности механизма пуска. Если вы используете кнопочный механизм подачи воды, то при нажатии кнопки вода может не поступать в слив. Вы сможете провести ремонт арматуры сливного бачка своими руками, так как, чаще всего, происходит обрыв рычажного механизма, связывающего кнопку со сливом. Это относится и к бачкам с ручкой либо цепочкой.

4. Шумное наполнение бачка. Происходит это по причине отсоединения трубки, через которую наливается вода в бачок. Это характерно для бачков, в которые вода подводится сбоку. При слетевшей трубке шум поступающей воды будет отчетливо слышен. Для устранения проблемы следует снять верхнюю крышку и установить трубку на штуцер.

5. В бачок не проходит вода. Ремонт сливного бачка унитаза с кнопкой или с другими механизмами спуска при возникновении такой неполадки сводится к проверке входного отверстия в бачок. Нужно снять с бачка клапан и прочистить входное отверстие тонкой стальной проволокой и промыть его водой.

Современные водопроводные системы развиваются с каждым годом и в результате этого на рынках появляются конструкции, которые значительно отличаются от других, уже привычных изделий. При этом отдельного внимания заслуживают точки потребления, поскольку именно они совмещают в себе несколько вариантов технических решений и именно для них практически каждый год выходит новое устройство. Учитывая это, вопрос о том, как отремонтировать бачок унитаза с нижней подводкой является довольно распространенным.

Подбор заливного клапана

Любительские фото внутреннего обустройства подобной системы с ее расположением в бачке

Сливной механизм для унитаза располагается внутри бачка. Он не отличается сложной конструкцией, но выполняет важные функции. Сливной механизм отвечает за слив воды из бачка, наполнение емкости водой, контроль над уровнем воды, что исключает вероятность переполнения резервуара в момент достижения жидкостью определенного уровня.

Принцип работы сливного бачка состоит в следующем. Вода поступает в емкость через наливной клапан, который может находиться в стенке или днище бачка. По мере наполнения емкости активируется запорное устройство в виде поплавка или клапана, которое перекрывает подачу жидкости в момент достижения ею определенного уровня, блокируя наливной клапан.

Когда возникает необходимость выполнить смыв воды, оказывают воздействие на кнопку или рычаг, благодаря чему открывается запорный клапан сливного бачка унитаза. В результате жидкость поступает в чашу унитаза. Аналогично работают системы с двойной кнопкой. Когда нажимают на маленькую кнопку, из резервуара выливается часть воды, когда на большую – осуществляется полный слив.

Вода может поступать в бачок через клапан, который находиться в днище или стенке

Слив воды влечет за собой понижение уровня жидкости в емкости. Это способствует активации контрольных устройств, вследствие чего выпускной клапан открывается и бачок наполняется водой.

Сливной клапан бачка унитаза может быть представлен поплавковым или мембранным запорным устройством. Модели первого варианта могут отличаться строением и принципом работы. Старые бачки были оснащены кройдон-клапанами, которые состояли из корпуса, поршня, оси, седла и поплавкового рычага. При воздействии на поплавковый рычаг механизм начинал функционировать. Поршень в таком случае двигался по вертикали.

Большинство современных сливных механизмов оборудованы поршневым клапаном, который перемещается по горизонтали в момент воздействия на рычаг. Подача воды регулируется посредством соприкосновения поршня и седла. В момент заполнения емкости впускное отверстие перекрывается с помощью прокладки, которая располагается на конце поршня.

Запорный клапан сливного бачка унитаза

Мембранный клапан оснащен не поршневой прокладкой, а резиновой или силиконовой мембраной. Пластиковый поршень при воздействии на него рычага начинает смещать мембрану, которая закрывает подачу воды.

Сливной клапан может быть оснащен мембранным или поплавковым механизмом

Недостатком данного элемента является большая чувствительность изделия к загрязнениям и наличию примесей в воде. Мембранный клапан быстро утратит свои эксплуатационные свойства из-за некачественной воды в системе. Избежать проблем поможет фильтр механической очистки.

Существуют беспоплавковые варианты сливной системы. Подача воды в них прекращается благодаря наличию специальной камеры, имеющей форму перевернутого стакана.

Читать далее:  Поле фильтрации для септика своими руками

Дорогостоящие модели систем слива унитаза выполняются из бронзы или латуни. Данные материалы отличаются прочностью, надежностью, стойкостью к коррозии, способностью выдерживать механические и химические нагрузки. Конструкция может иметь как простое, так и сложное исполнение. Металлическая начинка встречается в дорогих коллекционных моделях, которые выпускаются с определенной стилизацией.

Большую часть клапанов для слива изготавливают из полимеров

В остальных случаях бронза и латунь могут использоваться при изготовлении только заливного клапана, что делает запорно-сливную систему универсальной, легкой в монтаже, настройке, ремонте и позволяет заменить каждый узел в отдельности.

Множество моделей клапанов изготавливаются из полимеров. Качество пластмассы и точность производства сказываются на стоимости изделия. Чем дороже арматура, тем надежнее и долговечнее будет система слива. Однако встречаются качественные модели, имеющие доступную цену.

При выходе из строя сливной механизм можно поменять на новый ремкомплект самостоятельно. Замена сливного механизма в бачке унитаза выполняется по следующему алгоритму.

Первым делом необходимо перекрыть подачу воды. Далее нажимается кнопка слива для опустошения бачка. Она аккуратно извлекается, что дает возможность снять крышку бачка. Затем отсоединяется шланг подачи воды. Выполняется откручивание гайки, которая фиксирует заливной патрубок. Из отверстия требуется вынуть саму деталь.

Из бачка извлекается внутренняя арматура, которая выкручивается из креплений. Далее отвинчиваются болты, фиксирующие бачок к чаше унитаза. Емкость снимается. После этого демонтируется нижняя часть системы слива и убираются прокладки для герметизации. После окончания разборки необходимо прочистить внутреннюю поверхность бачка и все его отверстия, удалить налет, мусор и известковые отложения.

После извлечения внутренней арматуры необходимо отвинтить болты, фиксирующие бачок и унитаз

Монтаж сливного механизма предполагает обратную последовательность выполнения работ. В отверстие вставляется нижняя часть сливной системы, крепятся герметизирующие прокладки. Далее выполняется установка сливного бачка на унитаз и фиксация его с помощью крепежных болтов.

В сифон для унитаза устанавливается внутренняя часть механизма слива. Наливной клапан следует вставить в просвет в днище или в боковой стенке бачка, зафиксировав его гайкой и герметизирующими прокладками. К выводному патрубку необходимо подсоединить шланг, подающий воду. Вода включается, и выполняется проверка системы на работоспособность.

Если все элементы установлены правильно, а стыковые места надежно загерметизированы, тогда протечки будут отсутствовать.

Наливной клапан вставляется в боковую стенку бачка или в днище

После монтажа или выполнения ремонта сливного механизма бачка унитаза с кнопкой выполняется тестирование системы. Первым делом проверяется отсутствие видимых утечек. Для этого необходимо несколько раз прогнать воду в сантехническом устройстве. Вода не должна без надобности поступать в чашу унитаза, также следует убедиться в том, что под ним нет утечек. В случае их выявления необходимо максимально крепко зафиксировать крепления.

Далее проверяется, достиг ли уровень воды в бачке нужной отметки. Если этого не произошло, выполняется регулировка бачка унитаза. Наливной клапан при этом должен нормально работать, не заедать. Убедиться в качестве его работы можно путем осуществления резких воздействий на механизм вниз либо вверх.

Принцип работы

Как выбрать клапан

Дополнительными критериями при выборе клапана являются:

  • комплектность арматуры. В состав устройства входит не только сам клапан, но и такие элементы, как поплавок, являющийся ограничителем набора воды, уплотнительные кольца, фиксирующая гайка;
  • пластиковые элементы устройства не должны быть деформированы или иметь зазубрины. Клапан с видимыми дефектами прослужит короткий период времени;
  • прокладки, установленные на клапан, также не должны иметь дефектов. Уплотнительные кольца являются мягкими и эластичными. Кроме этого все прокладки имеют правильную геометрическую форму;
  • поплавок должен двигаться очень плавно. Не допускается, чтобы ход поплавкового механизма был резким или скачковым.

Комплектация заливного устройства

При выходе из строя элементов сливной системы важно выбрать правильный вариант, который будет соответствовать заводской комплектации. Узлы могут отличаться по материалу изготовления. Самыми качественными и долговечными считаются изделия из бронзы и латуни. Однако они характеризуются высокой стоимостью.

Ремкомплект для унитаза подбирается исходя из модели бачка. Важными параметрами являются местонахождение впускного отверстия, его размер, диаметр просвета для слива и общие габариты устройства, которое должно свободно войти в бачок. Сливной механизм для унитаза может быть представлен единой конструкцией или состоять из отдельных (сливного и заливного) устройств. Второй вариант заметно облегчает и упрощает процесс замены изделий.

При поломке элементов сливного механизма ремкомплект подбирается исходя из модели бачка

При выборе клапана следует обратить внимание на качество изготовления изделия. Под собственным весом механизм должен срабатывать. Необходимо, чтобы все его узлы были подвижными, двигались плавно и беспрепятственно. Заедания любого рода должны отсутствовать.

Впускной клапан для унитаза — Отопление

Выбирая механизм слива, следует внимательно осмотреть элементы. Они должны иметь цельный корпус, лишенный сколов и трещин, и правильную геометрическую форму, что будет способствовать эффективной и бесперебойной работе. Запчасти для унитаза, изготовленные из качественного материала, имеют высокую стоимость.

Уплотнители и прокладки следует приобретать из силикона. Такие изделия, в отличие от резиновых, характеризуются прочностью, надежностью и долговечностью. Элементы проверяются на сдавливание и сгибание. Они не должны деформироваться или трескаться.

Новые детали механизма должны быть качественные, без сколов и трещин

Установка и ремонт запорной арматуры

Существует несколько вариантов исполнения сливной системы. Наливной клапан может иметь нижнее или боковое размещение. В первом случае патрубок расположен в днище сливной емкости. В состав такой системы входит поплавок вертикального штока, тяга и буй. Два последних элемента соединены в общую конструкцию, которая выполняет роль ограничителя воды.

При опустошении бачка поплавок опускается. В этот момент на клапан унитаза начинает воздействовать тяга, открывая его. Когда поплавок достигает определенного уровня, клапан перекрывается. Герметизация системы обеспечивается парой прокладок.

При боковом размещении патрубок с клапаном введены в бачок через боковое отверстие, которое располагается в стенке емкости под крышкой. Данный просвет выполняется условно герметичным, поскольку вода до него не доходит. В такой конструкции управляющий механизм сливного бачка размещен горизонтально. Он состоит из запорного устройства, поплавка, рычага и наливной трубки.

В конструкции с боковым размещением клапана механизм располагается горизонтально

Какой бывает запорный клапан сливного бачка унитаза

С точки зрения эффективной и комфортной работы сливного устройства выбор лучше остановить на моделях с нижним подключением, которые являются более надежными, меньше шумят в момент заполнения емкости водой. Системы с боковым подключением характеризуются простотой монтажа, доступностью выполнения наладочных и ремонтных работ.

Сливной механизм приводится в действие с помощью пускового устройства, которое может быть представлено рычагом, штоком или кнопкой для унитаза. Старые модели оснащались рычагом, к которому крепился шнур с ручкой или цепочка. Система слива со штоком приводилась в действие посредством поднятия ручки вверх. Такой вариант также утратил популярность и редко встречается в современных бачках.

Конструкции с нижним размещением являются более надежными

В настоящее время управление моделями чаще всего осуществляется путем воздействия на кнопку, которая располагается в крышке бачка. Нажимная система, в свою очередь, может быть однокнопочной или двухкнопочной. В первом случае бачок опустошается полностью при нажатии на кнопку. Второй вариант предполагает два режима работы сливного механизма бачка с кнопкой. Первый обеспечивает слив половины объема емкости, а второй – полное опорожнение бачка.

Согласно своей конструкции запорные клапаны могут быть двух разновидностей:

  1. Раздельные.
  2. Сборные блоки.

В первом варианте запорный клапан сливного бачка унитаза монтируется отдельно от сливного. Соединяет их между собой только вода. Заливной механизм чаще всего имеет любую форму с поплавком, который во время наполнения бачка водой, поднимается вместе с уровнем и, таким образом, перекрывает клапан подачи воды.

Сборная модель устанавливается сразу и все клапаны между собой взаимосвязаны. Это намного лучше гарантирует качественную работу, если все хорошо отрегулировать. Минусом такой конструкции является невозможность ремонта своими руками. Данные модели можно видеть в современных конструкциях унитазов. Если вы решите на свой старый бачок установить такой механизм, то, скорее всего, у вас это не получится.

Запорный механизм унитаза различается также и способом подвода к водопроводу. Запорный клапан может иметь: верхнее, нижнее, правое, левое подключение. Это необходимо учитывать, когда вы решите заменить внутреннее содержимое бачка на новые комплектующие, потому что может отличаться диаметр сливной горловины и штуцера.

Разновидности сливных механизмов унитазов

Больше всего между собой отличаются механизмы с верхним и нижним подключением. В обоих случаях клапан закрывается от воздействия на него тяги, которая связана с поплавком. При установке такой системы необходимо произвести хорошую балансировку поплавка, от ее качества будет зависеть эффективность работы.

В российских унитазах чаще всего вода подается сверху. Большим минусом такой подачи является сильный шум во время наполнения бачка. В импортных бачках в основном используют нижнее подключение. Вода поступает бесшумно, и смотрятся такие модели более стильно.

Если у вас бачок с верхней подачей воды, то подключение надо проводить только после установки самого бачка. Нижнюю арматуру есть возможность подключить еще до его установки.

Лучше всего, если вы устанавливаете арматуру, которую приобрели в комплекте с унитазом. В этом случае, можно не сомневаться, что все детали будут соответствовать друг другу. Если в вашем бачке запорный и сливной механизм раздельные, то можно, конечно, приобретать их по отдельности.

Для того чтобы установить запорную арматуру, вам понадобятся:

  • Разводной ключ.
  • Плоскогубцы.
  • Водопроводный кран.
  • Рожковые ключи.
  • Прокладки.
  • Шланг.
Читать далее:  Как разобрать выключатель света подготовка устройства к ремонту

Произвести монтаж запорного механизма своими руками не так уж и сложно. Для начала необходимо в бачке оборудовать сливной узел, при этом особое внимание обратить на герметичное соединение. Должна использоваться прокладка между основанием и дном бачка. Следует поставить бачок на унитаз, между ними обязательно располагается резиновое кольцо для устранения трения. Теперь можно прикрутить бачок.

Если вода подается снизу, то ее можно подвести еще до установки бачка на свое место. Проследить надо за хорошим креплением прокладок, они способны предотвратить течь. Для верхней подачи воды таких сложностей нет, так как все располагается над водой. Далее надо просунуть трубку и хорошо закрутить гайками с обеих сторон.

На следующем этапе работы надо присоединить шланг к штуцеру водопровода, установить кран. На случай необходимого ремонта можно будет перекрыть подачу воды. После того, как вода подведена, необходимо отрегулировать поплавок. При этом стоит учесть, что вода не должна доходить до краев бачка, от них она должна быть ниже сантиметров на 15.

На последнем этапе монтируется слив воды, для этого надо вставить в отверстие крышки бачка конструкцию и закрепить ее. Для этого часто используются декоративные элементы. Инструкция по выполнению всех этапов работы несложная, поэтому под силу справиться каждому.

Если вы обнаружили какие-то неисправности в работе сливного бачка, то надо подойти со всей ответственностью к приобретению деталей для замены. От выбранной арматуры будет зависеть эффективность работы всего механизма.

При правильном выборе установить такое оборудование будет вполне несложно. Придя в хозяйственный магазин, не спешите приобретать первый попавшийся на глаза комплект. Нужно убедиться, что он 100% подойдет.

Приобретая новый запорный механизм, вы должны обратить внимание на ряд тонкостей:

  • Покупать надо клапан подобной конструкции и принципа работы.
  • Все составляющие клапана должны свободно перемещаться, при обнаружении малейшего заедания необходимо выбрать другой вариант.
  • Все прилагающиеся прокладки должны быть эластичными и гибкими и не иметь никаких трещин. Для надежности и уверенности лучше сразу приобрести запасной комплект.
  • Еще в магазине необходимо все внимательно осмотреть на наличие перекосов, деформаций, трещин и других дефектов. Здесь даже малейшее несоответствие потом скажется на работе механизма.

Кроме этих нюансов, надо еще учесть, что для замены запорного клапана вам обязательно понадобится набор инструментов и материалов. Запорная арматура должна обязательно соответствовать вашему бачку и водопроводным отверстиям, только в этом случае установка пройдет успешно.

Установка клапана

Чтобы установить или заменить впускной клапан на бачке унитаза, необходимо:

  1. перекрыть воду, поступающую в бачок. Как правило, на бачок устанавливается отдельный кран. Если такого крана нет, то необходимо перекрыть холодную воду при входе труб в квартиру (иное жилое помещение);
  1. отсоединить подводку для унитаза. Если фиксирующая гайка закручена сильно, то можно воспользоваться гаечным ключом подходящего диаметра или разводным ключом;
  2. удалить, непригодную арматуру;
  3. разобрать новый поплавковый кран. При разборке требуется открутить фиксирующую гайку, под которой расположено уплотнительное кольцо;
  4. подготовленный клапан устанавливается на прежнее место. Место стыка с подводкой защищается прокладкой и фиксируется затяжной гайкой. Регулируется уровень воды;

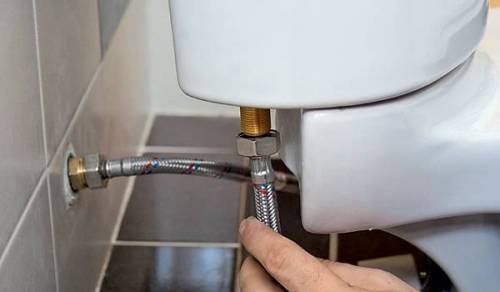

  1. подключается подводка и проверяется герметичность соединения.

Подробнее процесс замены клапана представлен на видео.

Клапан для унитаза с нижней подводкой или боковым подключением считается неисправным, если:

  • вода в бачке переливается или накапливается до недостаточного для качественного слива уровня. В этом случае требуется провести регулировку впускного механизма. Способ регулировки зависит от вида поплавкового крана. Если кран оснащен рычаговым поплавком, то уровень воды регулируется изгибом рычага. Если поплавок двигается по направляющей, то достаточно его зафиксировать на нужном уровне;
  • протекает соединение между клапаном и подводкой. Для устранения неисправности необходимо заменить прокладку, придающую стыку герметичность;
  • клапан загрязнен примесями, содержащимися в воде. Для прочистки клапана требуется снять устройство и промыть его водой. При необходимости использовать мелкую щетку.

Выбор и установка крана не вызывают проблем даже у неопытного мастера, а при нормальном и своевременном уходе устройство прослужит длительное время.

Учитывая то, что автоматика для бачка унитаза с нижней подводкой в нашей стране используется относительно недавно, многие мастера испытывают определенные трудности с ее установкой и ремонтом. Однако сразу стоит сказать, что в данных процессах нет ничего сложного, хотя он и имеет определенные отличия.

Некоторые виды подобных конструкций имеют свои индивидуальные особенности и соответственно свой способ монтажа, подходящий только для них

  • Прежде всего, нужно отметить, что все подобные изделия имеют свой технический паспорт, к которому прилагается инструкция по установке. Если этих документов нет в комплекте, то приобретать его не стоит. Также важно упомянуть и о том, что в комплекте к самому унитазу обычно идут необходимые соединительные элементы и крепеж.

Установка клапана

Конструкция и виды унитазных бачков

Сливной бачок унитаза – один из важных узлов, в котором сосредоточены рабочие механизмы, обеспечивающие набор и слив воды. Заливной клапан для унитаза выполняет функцию впуска воды в бачок. Через систему рычагов клапан регулирует подачу воды. В зависимости от конструкции унитаза можно подобрать клапаны различной модификации с подключением с боковой стороны или нижней части бачка. Также есть универсальные модели клапанов с подводом на 1/2″. Такие клапаны можно подключать фактически к любому бачку.

Многообразие поплавковых клапанов продиктовано множеством конфигураций бачков и сливных систем. Например, есть бачки с обратным и прямым сливом – их принцип действия кардинально отличается.

Запорная арматура для унитаза имеет разновидности по нескольким факторам:

  • Используемый материал для изготовления механизма клапана:

Так дорогие модификации запорной арматуры унитазного бачка, как правило, изготавливают из сплавов латуни или бронзы, т.к. эти материалы достаточно тверды и имеют низкую коррозионную способность, чтобы выдерживать химическую и механическую рабочую нагрузку. При этом конструкции бывают от простых раздельных узлов (заливной и сливной клапан) до сложной системы запорной арматуры для унитаза.

Металлическую «начинку» бачка в виде рычажно-клапанного блока можно встретить только в дорогих моделях унитазов, выпускаемых коллекционно с определенной стилизацией. В остальных случаях бронзовые или латунные запорно-сливные клапаны для унитазов выполняются отдельно от заливного клапана, что значительно упрощает систему, делает ее универсальной в установке и дает возможность проводить ремонт или замену каждого узла в отдельности.

Запорная арматура для унитаза чаще всего изготавливается из полимеров, причем от качества пластмассы и точности изготовления деталей зависит цена узла, т.е. есть прямая зависимость, что чем дороже фурнитура бачка, тем она надежнее будет служить. Но, большое количество экспериментальных производств по обработке пластика привело к тому, что можно встретить дешевые модели с качественным изготовлением или наоборот, сертифицированная модель запорного клапана для унитаза подделана из некачественного пластика, что внешне определить проблематично, а проблемы проявляются постепенно в процессе эксплуатации.

  • Конструкционно запорная арматура может быть только двух конфигураций:

Раздельные заливные и сливные клапаны, когда каждый из них устанавливается отдельно, а их взаимосвязь осуществляется только посредством воды. Заливной клапан для унитаза представляет собой простой узел любой формы с поплавком, который через управляющую тягу и воздействует при подъеме уровня воды на сам клапан, закрывая его.

Сливной клапан для унитаза также монтируется независимо и может быть различной конструкции с кнопкой-клавишей, педалями, тягами и пр. Конструктивно сливной клапан имеет большую сливную горловину с воздушным или механическим клапаном, а открытие его производится или через систему тяг или непосредственным воздействием (нажатие или подъем).

Сборные блоки с заливным и сливным клапаном в одном корпусе с прямой тяговой зависимостью между собой, что гарантирует безопасность использования бачка. С одной стороны система блока достаточно сложная для ремонта и иногда проблематична в регулировке, а с другой стороны – точная настройка такого блока проявляется безукоризненной работой.

  • Фурнитура бачка унитаза также отличается по способу подключения водопровода:

Конструкции запорной арматуры для унитаза могут иметь верхнее, нижнее, правое, левое подключение, поэтому замена «внутренностей» должна осуществляться на аналогичные конструкции по способу подключения водопровода и общего монтажа, ведь сливная горловина с крепежом и штуцер подключения воды могут отличаться по диаметру.

Запорный клапан для унитаза должен иметь аналогичную модификацию, т.е. должна быть визуальная схожесть и принцип действия механизма.

Четкое и надежное срабатывание клапанов под собственным весом и свободное перемещение всех тяг и подвижных узлов, если обнаруживаются заедания или клапан плохо перекрывается при продувании через него воздуха, то в дальнейшем фурнитура из-за солевых отложений и засорений не обеспечит надежного удерживания воды в бачке с перекрытием ее подачи из магистрали.

Читать далее:  Водородный котел отопления - конструкция и принцип работы

Резиновые или силиконовые (эти лучше) уплотнители и прокладки должны быть достаточно эластичными на изгиб и придавливание, при этом не должно на них обнаруживаться даже мелких трещин или некачественной отливки формы. РТИ уделяется особое внимание, т.к. от них зависит отсутствие протечек воды в сборных узлах, а в комплекте запорной фурнитуре для унитаза попадаются откровенно некачественные «экземпляры». Поэтому при возникновении сомнения относительно качества штатных уплотнителей рекомендуется сразу приобрести и установить новые изделия.

Выбор запорной арматуры для бачка унитаза должен сопровождаться внимательным визуальным изучением всей конструкции на наличие «пороков»: некачественной отливки деталей, признаков трещин или неправильной формы отверстий, тяг, штоков, корпусов, креплений. Визуальное обнаружение любого из «пороков» может в дальнейшем привести к выходу из строя узла.

Арматура открывает подачу воды, когда бачок пустой, и перекрывает воду, когда бачок полный

Следует обозначить, что на сегодняшний день самыми распространёнными являются системы бокового подвода.

Но, что касается механизма с нижней подводкой, то наиболее распространённым является именно запорная арматура для унитаза, в силу её эффективности и практичности. Боковой механизм подвода, основным отличием которого является то, что водопровод имеет соединение водопровода не снизу, а сбоку, включает в себя всё тот же мембранный клапан, рычаг и спусковое устройство.

Основными качествами арматуры для унитаза с нижней подводкой являются:

  1. Приятный визуальный эффект, ведь зачастую при использовании такой системы, унитаз оформляется эксцентричным дизайном, и может иметь необычную форму, что с лёгкостью скрывает саму систему.
  2. Такая система практически не создаёт шума.
  3. Сравнительная простота всей конструкции, обуславливающая надёжность и долговременность эксплуатации.

При этом, можно отметить, что среди всех явным плюсов, можно выделить и недостатки, коими являются достаточно сложный монтаж и тесная комплексность всей системы, что создает трудности при ремонте, так как это влечёт необходимость проводить ремонт всего смывного бачка, что является оптимальным вариантом при поломке.

Заливной клапан в арматуре для унитаза является фундаментальным элементов для функционирования всей системы, так как выполняет основную функцию – регуляцию подачи воды, путём перекрытия и открытия её поступления.

Арматура сливного бачка состоит из двух основных элементов – сливного и впускного клапанов

Шаг 1: Отвинчивание крана поплавка от стенки бака

Следует обозначить, что вся сливная система дифференцируется на 3 основных механизма:

  • Наполнительный – выполняет функцию регуляции уровня воды в бачке посредством встроенных деталей (читать выше);
  • Механизм слива – выполняет задачу опустошения бачка или применяется в случае поломок и сбоя действия клапана;
  • В большинстве моделей предусматривается система кнопок для активизации арматуры.

Кроме того, выбор клапана, как и его возможный последующий ремонт, основывается ещё на ряде значимых критериев. Важно соответствие клапана, имеющегося арматуре, что является важнейшим моментом, ведь комплект арматуры включает в себя комплекс деталей и элементов, схожих внешне, но не всегда полностью подходящих друг другу для безоговорочного функционирования.

Крайне важно при покупке обращать внимание на качество изделий, что касается, как самого клапана впуска воды, поплавка или направляющей, так и резиновых прокладок, так как наличие повреждений, зазубрин и иных дефектов может обусловить крайне недлительный срок эксплуатации арматуры.

Следует обращать внимание на движение поплавка, и делать акцент на то, что он должен вести себя плавно и соответственно уровню воды, что также касается и клапана, ведь обратное приводит к дисфункции всей системы.

Помимо фундаментальных деталей арматуры сливного бачка, есть ещё один элемент, без которого вода не сможет добраться до пункта назначения, коим является подводка для унитаза. Она представляет из себя, как правило, металлическо-резиновую трубку (шланг), являющийся соединительным элементом между самим унитазом и системой водоснабжения.

Подвод унитаза требуется выполнять предельно внимательно и герметично

Шаг 2: Разбор головки поплавкового устройства

Выделяют основные подводки для унитаза. Гибкая подводка, характеризуется сравнительной деформирующейся конфигурацией, позволяющей подстраиваться под нестандартные и сложные конструкции, при этом, ничуть не уступая жёсткой подводке и обладающая соответствующими характеристиками. Жёсткая подводка – металлические трубки, также выполняющие роль соединения патрубка бачка с системой водоснабжения, при этом, не характеризующиеся пластичной конституцией, что обуславливает необходимость тщательного планирования её встраивания.

Внимание, только СЕГОДНЯ!

Для обеспечения нормальной работоспособности системы выполняется регулировка уровня воды в емкости. Поплавок, который удерживается толстой проволокой, следует разместить таким образом, чтобы он располагался на 1-2 см ниже края арматуры. Для большего набора воды металлический рычаг требуется выгнуть дугой вниз. Чтобы снизить уровень жидкости, изделие сгибают в обратную сторону.

После монтажа системы слива ее необходимо протестировать

Если рычаг поплавка изготовлен из пластика, его регулировка осуществляется специальным винтом, который вращается до тех пор, пока поплавок не займет нужное положение. Оптимальным считается уровень жидкости в бачке, при котором вода будет находиться на 3 см ниже, чем переливное отверстие.

Поплавок на рычаге из проволоки

Советская поплавковая конструкция с пластиковым бочонком на плече из проволоки пусть и выглядит не очень презентабельно, но это самый недорогой и простой в регулировке вариант

Достоинства и недостатки

Для начала необходимо сказать о том, что в данной статье пойдет разговор не о конкретных моделях, а об общей системе. Дело в том, что обычно никого не интересует то, какой впускной клапан для унитаза с нижним подводом используется, а чаще всего вопросы задаются по конструкционным особенностям и техническим решениям. Люди хотят знать, какое изделие лучше всего выбрать и в чем его достоинства.

Некоторые конструкции такого типа обустройства бачка очень сильно похожи на изделия с боковым вводом, хотя именно они и считаются менее практичными

Преимущества

  • Прежде всего, нужно отметить тот факт, что подобные конструкции имеют хороший внешний вид, поскольку все трубы спрятаны. При этом унитаз с нижним подводом воды обычно имеет довольно оригинальную форму и дизайн.

Еще одна разновидность конструкции с нижним вводом воды в бачок

  • Отдельного внимания заслуживает тот факт, что данные системы практически бесшумны. Нет противного звука льющейся воды, который так раздражает многих пользователей.
  • Также нужно сказать и о том, что унитаз с нижней подводкой воды считается одним из самых практичных. Такая конструкция имеет высокий уровень надежности и выходит из строя намного реже изделия с боковым вводом.

Совет!Производители керамики обычно не оснащают свои изделия внутренним механизмом бачка.Поэтому стоит подбирать его отдельно, исходя из внутренней конфигурации.

При боковом вводе всегда будут видны трубы, которые очень сильно портят внешний вид и порой мешают удобному расположению унитаза в комнате

Недостатки

Самым основным недостатком, который выявлен при использовании такой конструкции, является неудобство монтажа. Это также отражается на таком процессе, как ремонт смывного бачка с нижней подводкой воды, поскольку может потребоваться полное извлечение изделия.

Отдельные модели унитазов с нижним вводом также оснащены не очень красивыми впускными клапанами, а значит, само устройство стоит выбирать очень тщательно

Отдельного внимания заслуживает тот факт, что ломается подобная система довольно редко. Однако когда это происходит, то намного проще произвести полную замену целого узла, чем менять отдельный элемент. (См. также статью Унитаз Антивсплеск: особенности .)

Отдельные детали таких конструкций могут иметь оригинальный внешний вид и свои особенности работы

Обычно изделия подобного типа начинали использоваться в странах Европы или Америки, а значит, первая такая продукция изготавливалась по стандартам этих мест. Учитывая это, при монтаже своими руками необходимо сразу позаботиться о наличии всех необходимых переходников или муфт. При этом некоторые из них могут быть уникальными или весьма специфическими.

Совет!Приобретая такую конструкцию под конкретное изделие лучше всего совершать покупку вместе и в одном магазине.Так можно проверить возможность установки на месте и сразу определить совместимость с конкретной моделью.

Шаг 3: Определение повреждения мембраны

Оригинальный внешний вид таких унитазов порой предполагает организацию подвода воды через само сиденье, которое прикреплено к бачку по всей площади

Популярные производители сливных устройств для бачка унитаза

Одним из самых известных производителей сантехнических изделий и запчастей к ним является чешская компания Alka Plast. Она выпускает качественную, функциональную и долговечную продукцию по доступной стоимости. Популярной универсальной моделью является сливной механизм AlkaPlast А2000 с функцией стоп-кнопка.

Устройство оснащено кнопкой стоп-функция, которая способствует началу слива воды при первичном нажатии и его прекращению при повторном воздействии. Механизм выполнен из пластика ABS, который проявляет стойкость к истиранию и разного рода нагрузкам. Купить сливное устройство можно за 850 руб.

Сливной механизм с двойным смывом Alka Plast А08А имеет два режима выпуска воды объемом 3 и 6 л. Конструкция устройства позволяет регулировать высоту механизма слива в пределах 315-450 мм. Изделие изготовлено из пластика ABS. Стоимость устройства – 1,1 тыс. руб.

Чешская компания Alka Plast производит качественные и долговечные сливные устройства

Еще одним не менее востребованным производителем сливных механизмов для унитаза является швейцарская компания Geberit. Продукция мирового производителя отличается высоким качеством исполнения. Компания постоянно совершенствует методику изготовления сантехнических элементов, внедряя технологические новинки.

Среди популярных моделей сливных систем можно выделить механизм с двойным смывом Geberit Impuls Basic 230, оснащенный хромированной кнопкой. Устройство изготовлено из прочного пластика высокого давления, что повышает его технические и эксплуатационные свойства. Купить сливной механизм для унитаза Geberit можно за 2,3 тыс. руб.

Качественной моделью является сливной механизм Geberit Impuls Type 290, рассчитанный на два режима работы – слив на 3 и 6 л. Устройство предназначено для бачков высотой 300-450 мм. Подвод воды может осуществляться как сбоку, так и снизу. Стоимость сливного механизма Геберит составляет 2,8 тыс. руб.

Сливной механизм является несложной конструкцией. Разобравшись в принципе его работы и следуя вышеизложенным советам, можно самостоятельно выполнить монтаж, регулировку и ремонт устройства без полной замены бачка унитаза.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
