Обвязка газового котла отопления своими руками

Схемы обвязки газовых котлов

Современные газовые котлы имеют хорошую автоматику, которая контролирует все параметры работы оборудования: давление газа, наличие пламени на горелке, уровень давления и температуру теплоносителя в системе отопления. Есть даже автоматика, которая может подстраивать работу под погодные данные. Кроме того настенные газовые котлы в большинстве случаев содержат и такие необходимые устройства как:

  • группу безопасности (манометр, клапан для стравливания воздуха, аварийный клапан);
  • расширительный бачок;
  • циркуляционный насос.

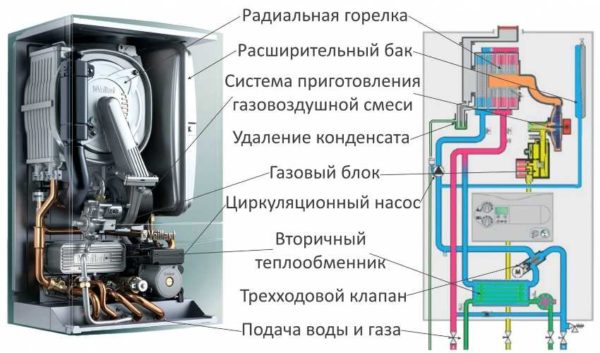

    В настенных газовых котлах расширительный мембранный бак и группа безопасности уже установлены

    В настенных газовых котлах расширительный мембранный бак и группа безопасности уже установлены

Параметры всех этих устройств указаны в технических данных газовых котов. При выборе модели надо на них обращать внимание и выбирать модель не только по мощности, но и по объему расширительного бака и максимальному объему теплоносителя.

В самом простом случае обвязка котла содержит только отсечные краны на входе в котел — чтобы при необходимости можно было провести ремонтные работы. Еще на обратном трубопроводе, идущем из системы отопления, ставят фильтр-грязевик — для удаления возможных загрязнений. Вот и вся обвязка.

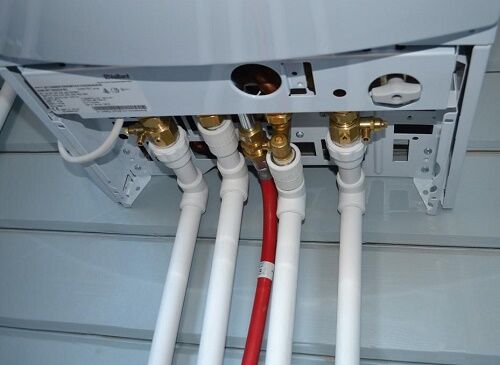

Пример обвязки настенного газового котла

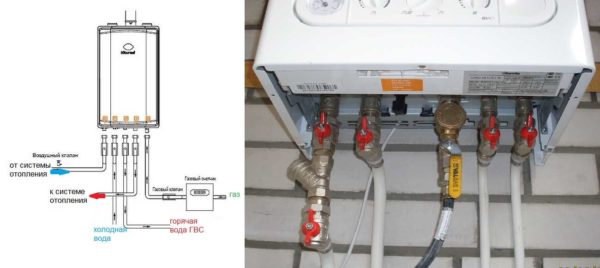

Пример обвязки настенного газового котла (двухконтурного)

На фото выше стоят угловые шаровые краны, но это, как вы понимаете, не обязательно — вполне можно поставить обычные модели, а трубы развернуть ближе к стене при помощи уголков. Также обратите внимание, что с двух сторон от грязевика стоят краны — это для того, чтобы была возможность снять его и почистить без слива системы.

В случае подключения одноконтурного настенного газового котла все еще проще — подводят только газ (подключают газовщики), подачу горячей воды к радиаторам или водяному теплому полу и обратку от них.

Напольные модели газовых отопительных котлов тоже снабжены автоматикой, но не имеют ни группы безопасности, ни расширительного бака, ни циркуляционного насоса. Все эти устройства приходится устанавливать дополнительно. Схема обвязки из-за этого выглядит немного сложнее.

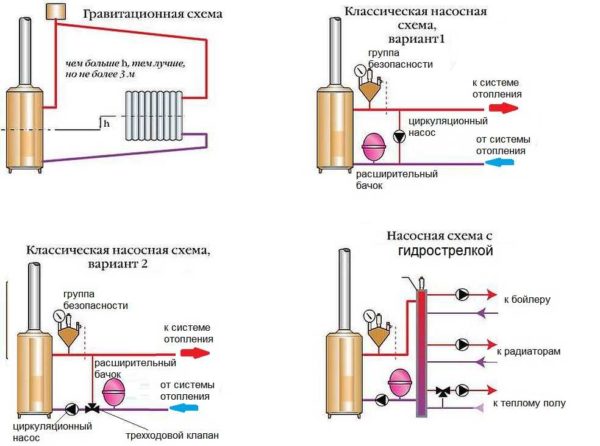

Схемы обвязки напольного газового котла

Схемы обвязки напольного газового котла

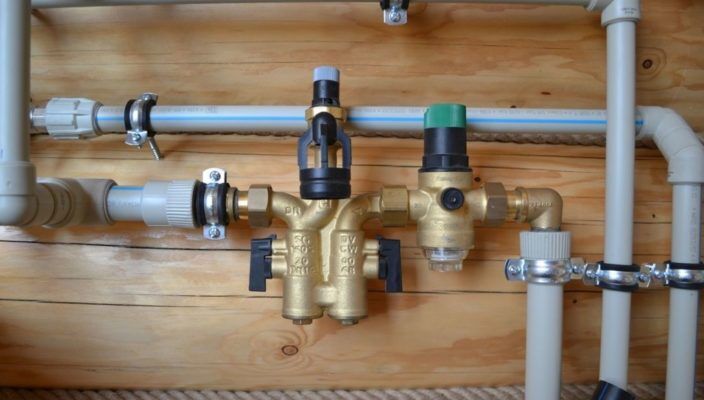

На двух схемах классической обвязки котла установлена дополнительная перемычка. Это так называемая «антиконденсационная»  петля. Нужна она в больших системах, если температура воды в обратном трубопроводе слишком низкая, она может вызвать образование конденсата. Чтобы устранить это явление и устраивают эту перемычку.

  • с установкой в перемычке циркуляционного насоса с выносным датчиком температуры (а фото вверху справа);
  • с использованием трехходового клапана (на фото внизу слева).

В схеме с циркуляционником на перемычке (конденсационный насос) ее делают трубой на шаг меньшего диаметра чем магистрали. Датчик прикрепляют к трубе обратки. При понижении температуры ниже заданной, включается цепь питания насоса, добавляется горячая вода. Когда температура станет выше пороговой, насос отключается. Второй насос — собственно системы отопления он работает все время, пока работает котел.

Обвязка газового котла отопления своими руками

Во второй схеме с трехходовым клапаном он открывает подмес горячей воды при понижении температуры (выставляется на клапане). Насос в этом случае стоит на обратном трубопроводе.

При выполнении обвязки котла полипропиленовые трубы и фитинги соединяются преимущественно путем холодной или горячей сварки, в случае подключения к металлическим трубопроводам используются резьбовые соединения. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже.

Правда при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.

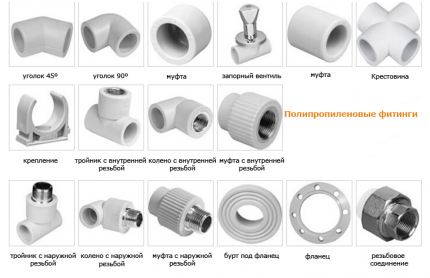

Фитинги для обвязки котла полипропиленом

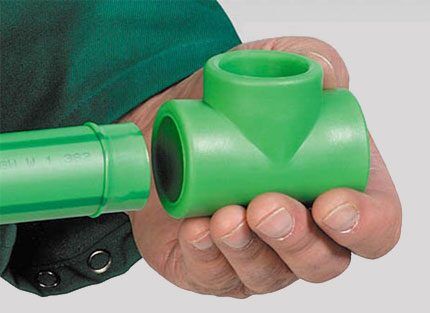

Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов

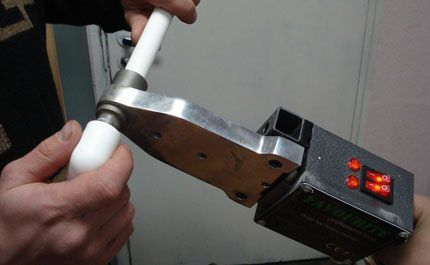

“По-горячему” сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольгу армированных труб в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.

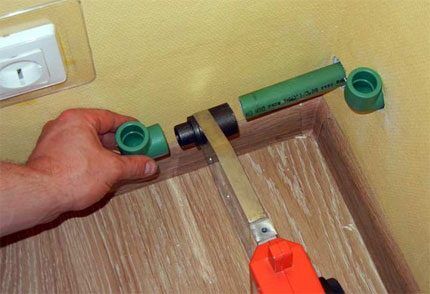

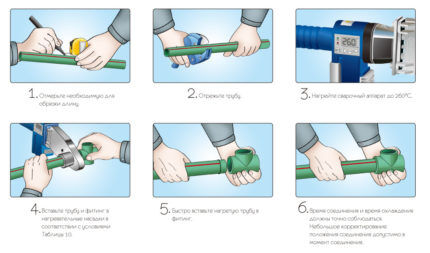

Технология пайки полипропилена

Технология пайки PPR предельно проста, все работы можно выполнить своими руками ( )

Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.

В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.

Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.

Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров. Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: «Правильная схема подключения двухконтурного газового котла «).

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Основная цель любой отопительной системы — сделать микроклимат в доме благоприятным и комфортным. Чтобы тепло равномерно распределялось по квартире, нужно грамотно организовать схему подключения водонагревателя. Схема обвязки двухконтурного газового котла поможет соединить оборудование с системой водоснабжения и сетями распределения в соответствии с нормами и правилами.

Обвязка газового и твёрдотопливного котла делается разными способами. Наиболее популярным является метод с использованием полипропилена. Работа с полипропиленовыми изделиями славится своей лёгкостью и дешевизной. За счёт особенных характеристик используемого материала, на стеках трубопровода не образуется налет. А процессы по обвязке очень просты, с ними сможет справиться даже неподготовленный заранее человек.

Обвязка газового котла отопления своими руками

Обвязка котлов, в том числе и двухконтурных, происходит посредством пайки. Это исключает возможность появления протечек, которые могли образоваться, например, при неточном размещении фитингов.

Полипропиленовый трубопровод позволит создать любой контур, а схема обвязки будет проста и понятна. Сварка полипропилена может быть осуществлена разными способами. Главное правило — избежать большого количества соединения труб.

Не менее важным является то, что все соединения должны быть максимально плавны и равномерны. Единственное, в месте, где к котлу будет подводиться газ, нужно сделать жёсткое соединение «сгоном» или «американкой.

В качестве прокладки нужно использовать только паронит. Ни в коем случае нельзя применять фум-ленту, паклю или комплектующие из резины. Эти материалы легко воспламеняемы, а резиновые детали при высоких температурах сужаются и уменьшают диаметр трубы, что приведет к нарушениям подачи топлива.

Трубопровод, который обвязан полипропиленовыми трубами, выдерживает высокое давление — до 25 бар. Ему не страшны и высокие температуры — максимальное значение — 95 градусов по Цельсию.

Принцип работы двухконтурных котлов прост — тепловая энергия отдаётся воде напрямую. Особенность двухконтурных котлов заключается в том, что теплоноситель не нагревается при расходе горячей воды, то есть параллельная работа двух контуров исключена. Соответственно, обвязка настенного двухконтурного газового котла одинакова и не зависит от типа обогрева. Радиатор и теплоноситель охлаждаются очень долго. Объясняется это большим размером труб.

Что касается особенностей подключения двухконтурных котлов, то следует знать, что сочетание его с системой естественной циркуляцией исключено. После того, как генератор прекратит нагреваться, движение воды остановится. Если установка начинает повторный нагрев, то это занимает намного больше времени, плюс ко всему радиатор начинает неравномерно распределять тепло. Поэтому многие модели имеют в своём составе циркуляционный насос.

ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования. Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом.

Обвязка газовых котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: «Схема подключения газового котла отопления на примерах «).

Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.

Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

  • высокая цена на комплектующие изделия;
  • сложность реализации обвязки, которую может выполнить только профессионал;
  • необходимость в постоянной балансировке деталей;
  • дороговизна сервисного обслуживания.

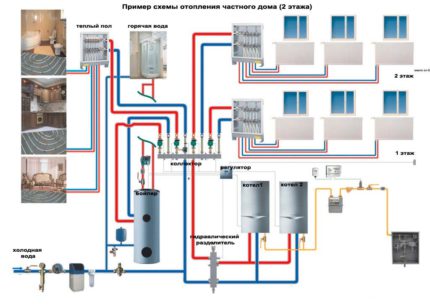

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей — общий и котловой.

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Схема обвязки двухконтурного прибора отличается сложностью. Разумным решением является обращение в специализированную газовую организацию. Ее сотрудники быстро подключат оборудование к системе газоснабжения.

Обвязку газового котла отопления своими руками чаще всего выполняют по классическому методу. То есть сначала вода начинает движение по подающему трубопроводу вверх. Дальше теплоноситель попадает в стояки, где установлены специальные приборы, которые полностью не размыкают стояк.

Уровень тепла регулируется радиаторами, которые имеют в своём составе дроссель и перемычки. Обязательно на второй линии подводки нужно установить отсекающий вентиль, а в верхней части контура расширительного бака разместить воздухоотводчик. Обратно теплоноситель уже возвращается по нижнему уровню подводки.

Чтобы выполнить обвязку двухконтурного котла самому, необходимо подготовить некоторые приспособления, которые понадобятся в процессе работ:

  • термоголовка или клапан для распределения;
  • насос для внутренней циркуляции;
  • краны: сливные и шаровые;
  • расширительный бак;
  • балансировочный кран;
  • проходной фильтр;
  • крепёжные детали;
  • клапаны: обратный и воздушный.
  • тройник и уголки.
Читать далее:  Диммируемые светодиодные лампы - устройство и технические характеристики

Обычно этот метод используют в несложных системах отопления небольших квартир и домов.

Особенность таких отопительных агрегатов заключается в том, что управление происходит автоматически. Для отдельных помещений можно выбирать индивидуальный температурный режим, датчики системы полностью контролируют этот процесс.

Однако и у такой схемы обвязки есть свои отрицательные стороны, а именно:

  • дороговизна комплектующих;
  • сложная схема обвязки, которая не под силу обычному человеку — непрофессионалу;
  • высокие цены на сервисное обслуживание;
  • постоянная балансировка деталей.

Если в вашем доме очень сложная система отопления, например, есть «тёплый пол» и радиаторы, то в движении теплоносителя возникает некая несогласованность. Поэтому в схему обвязки обязательно включается гидравлическая развязка. Она образует несколько контуров движения воды — общий и котловой.

Чтобы гидроизолировать контуры между собой, используют дополнительный теплообменник. Это необходимо, если Вы совмещаете системы закрытого и открытого типа. Такие установки раздельного типа должны иметь собственный циркуляционный насос, подпитывающие и сливные краны, систему безопасности.

Дом – это такое место, где тепло, уютно и безопасно. Комфорт и тепло обеспечивает система отопления и нагрева воды. Можно ли сделать ее самостоятельно, чтобы при этом она была долговечной и безопасной? Попробуем разобраться вместе.

Примерная схема обвязки котла отопления Примерная схема обвязки котла отопления

Требования, которым должна удовлетворять система отопления дома

Хорошая система отопления должна создавать равномерно комфортные условия во всех жилых и не жилых помещениях дома, а также иметь возможность регулировки уровня тепла в отдельно взятых комнатах и этажах.

Автоматический режим работы должен сочетаться с функцией поддержания заданной температуры.

Газовый котел должен отапливать дом и одновременно обеспечивать его горячей водой.

Газовый котел – центральный элемент подобной системы, поэтому важно сделать правильный выбор и купить качественный и надежный котел, хорошо зарекомендовавший себя на рынке. Для домашних нужд оптимальный выбор – это настенный котел.Обвязка – это процесс подключения отопительного прибора к распределительным сетям и системе горячего водоснабжения.

Установленный по всем правилам газовый котел будет служить вам долго. Конечно, можно вызвать бригаду специалистов, но зная основные принципы обвязки, можно сделать все работы своими руками.

Важно четко соблюдать правила подсоединения всех элементов системы с гидравлической обвязкой, грамотно составить схему подключения и ответственно выбирать оборудование. Газовое оборудование требует к себе особого отношения, внимательности и соблюдения всех принципов безопасности. Малейшее нарушение в технологической схеме может вывести из строя всю систему отопления и даже привести к печальным последствиям.

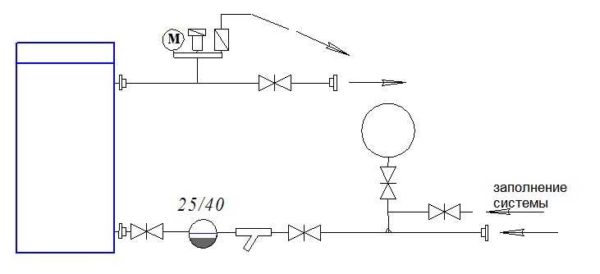

Схема обвязки газового котла отопления Схема обвязки газового котла отопления

Как делают обвязку газового котла своими руками?

Во-первых, устанавливается сам котел. Он может быть размещен и на стене, и на полу. Все зависит от его типа. В помещении с котлом должна быть хорошая вентиляция и достаточно свободно для дальнейшего обслуживания котельного оборудования. Пол, на котором будет установлен котел, должен быть с несгораемым покрытием.

Во-вторых, выбирается схема подключения. Проще всего сделать обвязку с одним отопительным контуром. Для этого достаточно присоединить котел строго по схемам из его паспорта. Если выбор пал на двух контурную систему подключения для присоединения к котлу нескольких тепловых потребителей, сложность работ возрастает.

Для обвязки настенных газовых котлов существует два вида схем подключения: прямого или смесительного вида. В прямой схеме уровень температуры в контуре отопления регулируется при помощи газовой горелки. А для смесительной схемы предусмотрен смеситель с сервоприводом.

В-третьих, производим необходимые расчеты и составляем принципиальную схему, привязывая ее к конкретным помещениям. На этом этапе выбираются трубы, рассчитывается количество секций в радиаторах, производится оценка необходимой тепловой мощности для каждого помещения. Учитывается площадь помещений, наличие входных дверей, окон и наружных стен.

Основные элементы обвязки котла

Гайки «американки». Используются для присоединения котла к отопительной системе.

Шаровые краны. При необходимости позволяют отсекать котел от системы.

Пример обвязки котла - сначала идет медь, потом - полимерные трубы

Фильтры глубокой очистки. Устанавливаются для защиты котла от крупных фракций, попадающихся в воде.

Тройники, краны «маевского», запорные клапаны и термоголовки.

Расширительный бак. Защищает систему от гидроудара.

Счетчики. Позволяют экономить денежные средства.

Циркулярные насосы, манометры, термометры и гидравлические разделители.

Список может быть продолжен в зависимости от выбранного типа оборудования и схемы подключения.

Важно! Прежде, чем приступить к обвязке газового котла своими руками, необходимо тщательно все рассчитать и изучить принципы подключения. Это станет залогом безопасной работы и продлит срок эксплуатации отопительного оборудования.

По окончании монтажных работ, система заполняется теплоносителем: очищенной водой или антифризом и в ней создается давление. Для защиты всей системы от перегрева и замерзания стоит позаботиться об автоматических системах защиты от перегрева и системах оповещения о критическом понижении температуры в помещении.

Обвязка газового котла своими руками видео

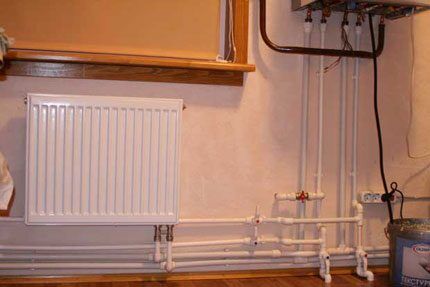

Система отопления из полипропилена

Фитинги и трубы из полипропилена (PPR) популярны благодаря своей дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не меньше объявленных изготовителем 50ти лет.

Существует несколько видов этих трубных изделий, которые различаются техническими характеристиками и предназначением.

В сооружении систем отопления, а также в устройстве близких к ним по эксплуатационным параметрам контуров ГВС применяют:

  • Трубы с маркировкой PN 25. Изделия с армированием, выполненным алюминиевой фольгой. Применяются в системах с номинальным давлением до 2,5 мПа. Предел рабочих температур 95º С.
  • Трубы с маркировкой PN 20. Усиленный вариант, используемый в ветках ГВС двухконтурных котлов отопления. Отработают заявленный изготовителем срок, если температура теплоносителя не будет выше 80º С, а давление до 2 мПа.
  • Трубы с маркировкой PN 10. Тонкостенные полимерные изделия. Используются, если котел поставляет теплоноситель в систему водяного теплого пола. Рабочая температура не выше 45º С, номинальное давление до 1 мПа.

Полимерные трубы подходят для всех известных способов прокладки: открытых и скрытых. Но у этого материала большой коэффициент теплового расширения. При нагреве такие изделия начинают слегка увеличиваться в длину. Этот эффект называется тепловым линейным расширением, его необходимо учитывать при сооружении трубопроводов.

Маркировка PPR труб

Обвязывать котел следует трубами из полипропилена, которые в маркировке имеют класс эксплуатации 5, рабочее давление в 4–6 атмосфер и номинальное давление PN от 25 и выше

Чтобы не допустить разрушения полипропиленовых трубопроводов отопления можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально предназначено для компенсации этого растяжения. Слой фольги внутри полипропиленовых труб PN 25 уменьшает их тепловое удлинение в два раза, а стекловолокна во все пять раз.

Назначение обвязки

Обвязкой называют комплекс теплотехнических устройств, которые обеспечивают подачу нагретого теплоносителя к батареям, и которые отвечают непосредственно за бесперебойную работу нагревателя. Кроме этого, благодаря ней идет равномерное распределение тепла по дому и повышается надежность эксплуатации всей системы.

По сути, обвязка котла – правильный и точный расчет каждого параметра элемента в системе, с учетом их точного монтажа. Отопление должно не только давать тепло, но и надежно функционировать. Поэтому, если планируется наличие большого количества дополнительных элементов, то этому вопросу нужно уделить особое значение.

Сразу стоит сказать, что универсальной обвязки нет. В каждом конкретном случае потребуется учитывать свою специфику нагревателя и те элементы, которые будут присутствовать в системе. Но есть ряд правил и оборудования, которые присутствуют всегда. При обвязке полипропиленом, вне зависимости от вида топлива и самого котла, в системе должны быть:

  • котел одноконтурного или двухконтурного типа;
  • расширительный бак – обыкновенная емкость (для естественной системы) или гидравлический с мембраной (для принудительной системы);
  • трубы из полипропилена и фитинги к ним;
  • радиаторы – могут быть из стали, чугуна, алюминия или биметалла;
  • байпасы – используются в более сложных системах обвязки, так как позволяют отключать определенные участки водопровода от контура.

Система отопления может быть двух типов – естественной и принудительной. В первом случае, теплоноситель двигается по трубам согласно законов физики, а во втором, в обвязку включают циркуляционный насос. Поэтому при принудительном типе, кроме всех выше перечисленных элементов, еще потребуется устанавливать кран Маевского и насос.

Если схема подразумевает подачу теплоносителя к каждому прибору по индивидуальным магистралям, то для этого нужен коллектор. Такой прибор обеспечивает подачу и возвращение воды по трубам. Когда есть необходимость регулировать качественные и количественные характеристики, то в систему встраивается дополнительное еще и приборы контроля – манометр, термостат и гидравлическая стрелка.

В обвязке есть свои нюансы, с которыми нужно в обязательном порядке ознакамливаться. Иначе, нет гарантии, что отопительная система будет работать исправно. В зависимости от вида котла, такую работу можно выполнить самостоятельно или пригласить профессионалов. Но если нет уверенности в своих силах, то лучше сразу же обратиться за помощью к мастерам.

Первоначальная задача, с целью которой разрабатывались схемы подключения котла отопления — предохранение всех составляющих обогревательного узла от перегрева и, соответственно, от поломки. Это обеспечивает исполнение всех ключевых эксплуатационных характеристик обогревательного аппарата.

Читать далее:  Восстановление ванны жидким акрилом новая эмаль своими руками

Разные примеры схем

Обвязка котла, если говорить достаточно просто, это все то, что находится между котлом/печью и радиаторами. От того, насколько правильно и в соответствии с техническими рекомендациями она выполнена, зависит функциональность всей системы и рациональное расходование финансов. Важно! Грамотно подобранная и реализованная схема подключения отопительного котла даже маломощный агрегат заставляет работать эффективнее, максимально отдавая свой энергетический ресурс тепловой магистрали.

Но еще выгоднее осуществлять обвязку котла отопления своими руками, ведь нет необходимости прибегать к помощи специализированных фирм, предоставляющих услуги подобного плана. Безусловно, если вы не владеете определенными навыками в этой сфере деятельности и боитесь, что самостоятельно не справитесь с реализацией поставленной задачи, то лучше все-таки доверить проведение подключения котла отопления.

Классическая схема обвязки

Правильно выполненная обвязка газового или твердотопливного котла является гарантией эффективной работы всего отопительного блока. В этом процессе необходимо уделить особое внимание такому моменту, как регулировка температурного режима на входе и на выходе теплового контура. Благодаря этому удается свести разницу температур к минимуму, что, в свою очередь, обуславливает использованием минимального количества топлива, и, как следствие, сокращение финансовых расходов на их закупку.

Сперва пока вода в системе не достигнет необходимой температуры, перемещение теплоносителя будет осуществляться по вспомогательной магистрали. После того, как температурный режим теплового носителя будет отвечать заданному термостатом значению, он пойдет в основной трубопровод, посредством которого и будет осуществляться отопление помещения.

Что входит в комплектацию

Практически любая схема обвязки котла подразумевает использование таких конструктивных компонентов:

  • байпасный кран;
  • центробежная насосная установка (циркуляционный насос);
  • краны различной конфигурации и назначения (сливной, шаровый и т.п.);
  • расширительный бак;
  • прибор для контроля давления в системе;
  • проходной фильтр;
  • тройники, соединения, муфты, хомуты;
  • шайбы, гайки, болты;
  • набор клапанов;
  • кран Маевского или автоматический клапан для спуска воздуха или теплового контура.

Кроме этого, понадобится еще набор гаечных ключей и сварочный аппарат, который, за неимением такового, можно с легкостью взять напрокат в строительном магазине.

Комплектующие, которые подсоединяются к настенному газовому отопительному котлу, обязательно выстаиваются в схему обвязки. Устроить подключение узлов своими силами можно с помощью трех способов:

  • горячее водоснабжение;
  • напольная скрытая обогревательная установка;
  • проведение отопительного контура по периметру всего дома.

Если вы планируете обустроить свое жилье одноконтурным тепловым блоком, то справиться с поставленной задачей будет не так-то уж и сложно.

При выполнении обвязки котла своими руками необходимо неукоснительно следовать схеме, которая предлагается производителем этого аппарата. В противном случае, даже незначительные огрехи, допускаемые при монтаже тепловой магистрали, могут снизить эффективность работы всей установки в целом или, того хуже, к неисправности нагревательного блока!

Специфика сборки полипропиленовых трубопроводов

Особого внимание заслуживает схема обвязки двухконтурного отопительного котла, поскольку она может быть как прямой, так и смесительной. Первый вариант характеризуется регулировкой температурного режима посредством горелки, тогда как во втором варианте для этих целей применяется не только горелка, но и смеситель с отслеживающим приводом. И если вы далеки от всех этих тонкостей, то лучше доверить процесс устройства подобного узла профессионалам.

Схемы обвязки газовых котлов

Кроме того, системы обогрева по принципу движения воды делятся на: принудительные с гидронасосом и гравитационные (самотечные, естественные), есть еще классификация по устройству трубопроводов. Согласно их структуре они бывают одно- и двухтрубными, коллекторными лучевыми или аналогами с замкнутыми кольцами.

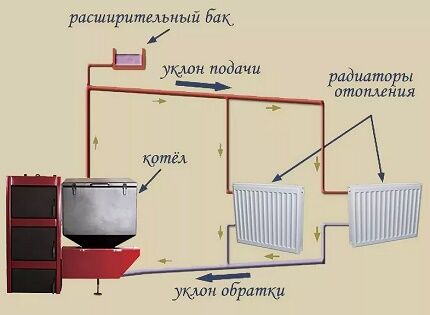

В гравитационном контуре нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится собою заместить более холодную жидкость. Эту систему обвязки котла отопления собрать проще всего. В ней помимо нагревателя присутствуют трубы из полипропилена, радиаторы и расширительный бак.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку – в расширитель, а уже оттуда спускается к батареям. После отдачи тепла она возвращается в котел, где снова подогревается, затем начиная новый цикл.

По такой схеме устроено отопление во многих домах в отечественных деревнях. Только там стоит печь на твердом топливе. Это самый простой и дешевый способ организации обогрева небольшого коттеджа. Однако он имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности крайнего из них от водонагревателя.

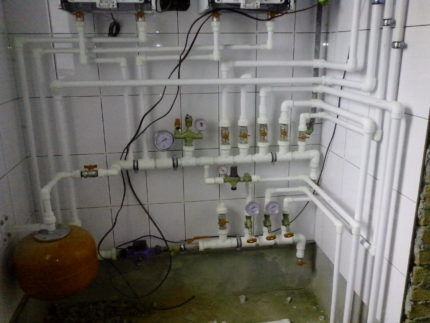

Схема обвязки котла полипропиленом

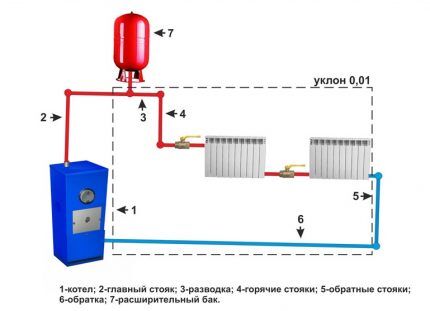

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, в ней минимум узлов и точек соединения труб из полипропилена

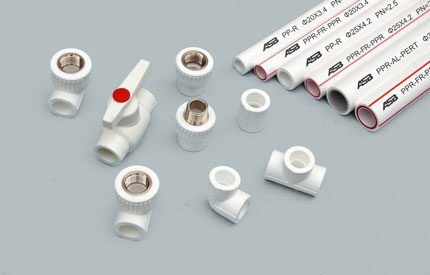

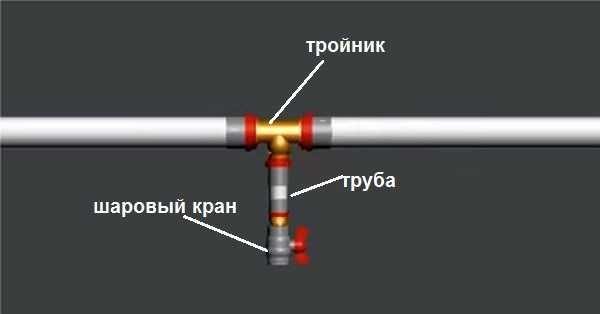

Соединительные детали для сборки трубопроводов

Более сложна и дорогостоящая принудительная система. Однако она значительно упрощает создание в отдельных комнатах комфортных температур. В ней теплоноситель двигается уже за счет стимуляции ее движения насосом.

Выбор схемы разводки труб из полипропилена и самого котла тесно связаны. Система с естественной циркуляцией является энергонезависимой. Если водонагревателю в ней не требуется питание от электросети, то даже при перебоях с электричество дом будет обогрет.

В принудительной схеме насосу для работы нужно постоянное электроснабжение. Поэтому котел для нее лучше всего подбирать зависимый от электричества, который имеет дополнительные возможности. Но чтобы подстраховаться от проблем с напряжением, придется к ним прикупить резервный генератор или бесперебойник.

Способов развести трубопроводы из полипропилена от котла до радиаторов отопления существует немало.

В однотрубных системах разогретая вода, поставляемая в качестве теплоносителя, подается и отводится одной трубой. В двухтрубных для подачи теплоносителя и обратки, т.е. отведения остывшей воды обратно в котел для нагрева, сооружаются отдельные магистрали.

По способу соединения рабочих компонентов отопительные контуры подразделяются на:

  • тройниковые;
  • коллекторные.

Тройниковые типы могут быть использованы как при самотечной, так и при принудительной циркуляции. Коллекторная схема может работать лишь при наличии циркуляционного насоса.

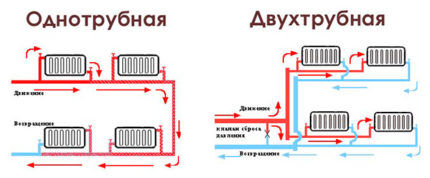

Сравнение одно- и двухтрубных систем

Однотрубная схема заведомо дешевле двухтрубной, но дальний в цепочки от котла радиатор в ней получает минимум тепловой энергии ( )

Однотрубный способ подразумевает прокладку одной закольцованной магистрали и последовательное подключение к ней батарей. В двухтрубной схеме от котла идут два независимых трубопровода с горячей водой и обраткой. И уже к ним подключаются радиаторы.

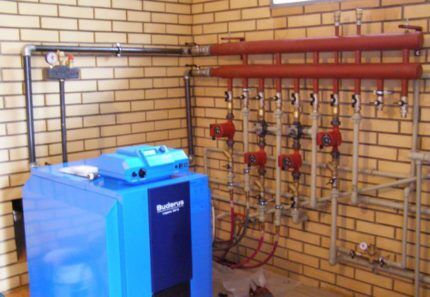

При коллекторной обвязке в систему встраивается один или два коллектора, с которых к каждой батарее прокидываются отдельные трубы. Также такой распределитель позволяет подсоединить к котлу «теплый пол», выполненный все из того же PPR.

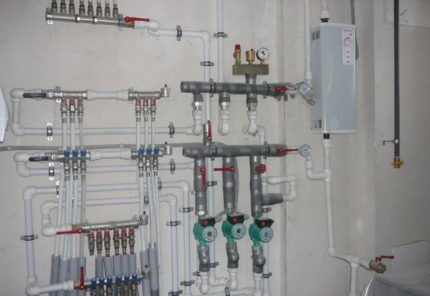

Схема коллекторной обвязки

Коллекторная разводка дает возможность создавать эффективные системы отопления для домов большой площади и разной этажности ( )

Использование коллекторов и раздельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится делать более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно отрегулировать под конкретные условия и требования.

Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.

Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.

Обвязка газового котла

Обвязывать полипропиленом газовый котел можно без длинных металлических патрубков, вода в таком нагревателе редко когда нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.

Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.

Обвязка трубами ПП (РР) газового двухконтурного котла

При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.

Твердотопливный котел

Отрезок трубопровода от твердотопливного котла до коллектора следует делать из металла, а уже дальше можно выполнять обвязку полипропиленом – только это защитить пластиковые трубы от перегрева

Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.

В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.

Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.

Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.

Электрический котел

При обвязке электрического котла PPR можно не беспокоиться о порывах труб, в нем стоит защитная автоматика, не дающая воде дойти до кипения

Полимерные трубы с твердотопливным котлом

Нагрев теплоносителя в водонагревателе на электричестве до критических для полипропилена температур практически исключен. При пропадании напряжения он просто перестает работать. От гидравлических ударов трубы в этом случае защищены гидроаккумулятором и клапанами для сброса избыточного давления.

В частности, потребуется следующий материал, оборудование, инструмент:

  • трубные ножницы или труборез;
  • паяльный сантехнический станок;
  • резак для снятия фольги;
  • лента герметизирующая (фторопластовая);
  • острый нож;
  • обезжиривающие средство (например, салфетки Tangit);
  • необходимый ассортимент фитингов;
  • рулетка и маркер;
  • крепёжные детали, винты и дюбели.

Следует обратить внимание на главный материал – ПП трубы, из которых предполагается создавать систему отопления. Потому что систему отопления из полипропиленовых труб допускается собирать на базе материала разного класса.

Система отопления из полипропилена

Отопительная система жилого дома, смонтированная на основе полипропиленовых труб – это уже привычный уклад бытовой жизни. Практичность и несложное изготовление сделали полипропилен крайне популярным

Конкретный выбор сборки зависит от планируемых условий эксплуатации.

Выше уже упоминалось про естественную и принудительную циркуляцию. Пришло время ознакомиться с этим вопросом намного подробнее:

  1. Естественная циркуляция. Это самая простая и доступная система обогрева, с которой вполне под силу справиться и своими руками. Этот тип называют еще гравитационным, так как тут вода действует под силой гравитации, благодаря чему нет необходимости монтировать насос. Такая обвязка подходит для 1-2 этажных частных домов. К сильным сторонам относят простоту монтажа, нет зависимости от электричества, дешевизна установки, всегда есть возможность устранить неполадки своими руками. Но и без минусов тут не обошлось. Во-первых, требуется точно рассчитать диаметр труб, иначе полноценного обогрева не добиться. Во-вторых, такую систему достаточно трудно спрятать в интерьере.
  2. Принудительная циркуляция. Основное отличие такой обвязки – наличие насоса. Это позволяет значительно расширить функционал, а кроме того, хозяин имеет возможность регулировать теплоноситель. При желании, выставляется отдельная температура на каждую комнату. Данная схема обвязки подходит и для напольных и для настенных котлов. Правда стоит она достаточно дорого. Сразу стоит знать, что насос работает от электричества. То есть, если в доме пропадет свет, то и отопление будет снижаться. Хотя этот вопрос можно решить путем установки источника бесперебойного питания. Но, опять-таки, это дополнительные вложения.
Читать далее:  Геотермальное отопление загородного дома своими руками

Чем сложнее в доме система отопления (например, есть теплые водяные полы), тем модернизированней потребуется обвязка. Поэтому о таких вопросах стоит думать еще в самом начале.

Но, к сожалению, такой материал имеет высокий коэффициент теплового расширения, что обязательно нужно учитывать при монтаже этих труб. Чтобы справиться с такой проблемой, специалисты рекомендуют просто покупать многослойные армированные трубы, структура которых предназначена справляться с данной проблемой.

  1. Газовый котел. В данном случае обвязку нужно выполнять с гидрострелкой и коллектором. Большинство современных устройств уже имеет встроенный насос, поэтому их рационально использовать в принудительных системах. Тут обвязка полипропиленом выполняется по схеме, где на каждый контур за коллектором будет располагаться циркуляционное оборудование. Такой подход обеспечивает высокую безопасность эксплуатации, так как встроенный насос будет нагнетать давление только на небольшом отрезке трубопровода – от водонагревателя до распределителя. А вот дальше уже в работу вступают помпы, которые и предназначены для основной нагрузки. Газовый котел при полипропиленовых трубах может обойтись без длинных металлических патрубков, но только в том случае, если теплоноситель будет иметь температуру не выше 75-80 градусов. При чугунном теплообменнике обязательным элементом в схеме является дополнительный теплоаккумулятор. Он позволяет сгладить температурные перепады воды, которые вредны для чугуна. Если котел двухконтурный, то обязательно устанавливаются еще одни фильтры тонкой и глубокой очистки. Место их монтажа – на входе в водонагреватель, там где попадает холодная вода.
  1. Твердотопливный котел. Данное устройство характеризуется инертностью при прекращении подачи горючего. То есть, пока в топке есть хоть какое-то топливо и оно горит, то теплоноситель будет продолжать нагреваться. И вот тут есть загвоздка — данный процесс негативно сказывается на полипропилене. Поэтому при обвязки такого котла, нужно сразу к устройству монтировать трубы из металла, а спустя 1-1,5 метра переходить на полипропиленовые трубы. Также специалисты отмечают, что обязательным условием тут является резервный подвод холодной воды. Она послужит аварийным охлаждением для теплообменника, но ее же выводят и в канализацию. В случае принудительной циркуляции, в систему встраивают источник бесперебойного питания. Хоть это и не обязательное правило, но дело в том, что насос без электричества работать не может, а значит, если вдруг выключиться свет, то тепла в доме не будет. Также рекомендуется создать малый гравитационный контур или же батареи оснастить байпасами. Это позволит, по необходимости, отключать участки от общей системы. Такой подход обеспечивает удобный ремонт. Обязательным условием для твердотопливного котла является кожух, которым его укрывают. Он обеспечивает сохранение тепла, чтобы то не уходило от стенок по всей топке. Но при этом, коллектор и полипропиленовые трубы должны максимально далеко располагаться от самого котла.
  1. Жидкотопливные и электрические котлы. Тут схема обвязки аналогична с предыдущим вариантом. Трубы должны располагаться максимально далеко от котла. Кстати, полипропилен отлично «срабатывается» с электрическими устройства, так как в них стоит автоматика, а именно она не дает разогреваться воде до критических температур. Тут тоже устанавливается гидроаккумулятор и клапанами сброса избыточного давления, так как они обеспечат защиту от гидравлических ударов.

Выбор схемы разводки системы отопления

Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

  • Кран для слива делают в самой нижней точке. Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы.
    Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)

    Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)

  • Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода. В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.
    Один из вариантов установки крана для заполнения системы отопления

    Один из вариантов установки крана для заполнения системы отопления

В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.

Рассмотрим, как сделать трубопровод из полипропилена с учетом норм и правил монтажа. Началу производства сети должен предшествовать внимательный осмотр всех деталей комплекта будущей системы. Компоненты (трубы, фитинги) должны быть в надлежащем виде – чистые, без наличия повреждений.

Рекомендуется применять детали только одного производителя. Температура окружающей среды площадки производства работ – не менее 5°С.

Комплектный набор для системы отопления

Набор деталей для сборки отопительной системы из полипропиленовых продуктов сочетает в себе различные технические компоненты, использование которых в построении инженерного проекта является обязательным

Соединять между собой полипропиленовые детали системы допускается одним из трёх видов сварки:

  1. Полифузная.
  2. Электромуфтовая.
  3. Стыковая.

Для сборки отопительной и водопроводной системы выпускают не только полипропиленовые трубы и фитинги под сварку. Производят еще и специальные фитинговые детали с резьбой, необходимые для установки запорно-регулирующей арматуры с металлическими корпусами.

На самих полипропиленовых трубах нарезка резьбы не производится ни в заводских, ни в домашних условиях. Их соединяют только горячей, реже холодной сваркой.

Все используемые в монтаже компоненты, в случаях подгонки их по размеру, режут труборезом или специально предназначенными для этих целей ножницами.

Работа этим инструментом сопровождается ровным чистым резом, что является важным моментом для выполнения качественного соединения.

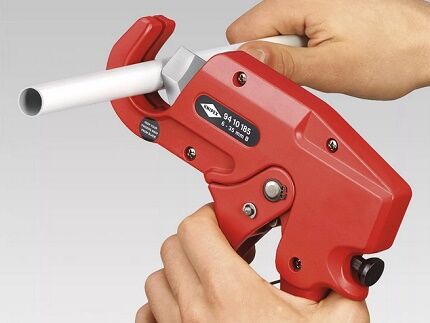

Труборез ручной механический

Таким инструментом режут полипропилен по размеру – подгоняют для конкретного участка будущей отопительной системы. Труборезы – инструменты многообразные по техническому исполнению. Ручная техника обычно используется для мелких труб

Если требуется выполнить переход «пластик-металл», на трубопроводах ГВС и отопления необходимо применять исключительно фитинговые переходы, оснащённые запрессованной латунной (никелированной) втулкой с резьбой (внутренней или наружной). Затяжка таких соединений выполняется посредством ленточных ключей, если отсутствует профиль под стандартный ключ.

Устройство системы отопления с электрическим котлом

Традиционно трубопровод отопления из полипропилена, в том числе своими руками, собирают методом сплава аппаратом полифузной сварки. Рабочий комплект приспособлений аппаратов подобного рода содержит группу насадок, изготовленных под разные диаметры пластиковой трубы.

Необходимо выбрать подходящие насадки, установить их на пластине нагрева и закрепить винтами.

Аппарат полифузной сварки

Техника полифузной сварки и аппарат, необходимый для устройства отопительного проекта на основе полипропилена. Этот инструмент позволяет быстро и легко сваривать отдельные детали схемы, создавать сложные технологические узлы

Регулятором тока аппарата полифузной сварки устанавливается рабочая температура, как правило, 250-270°С. Необходимо дождаться полного прогрева устройства. Достижение рабочего режима отмечается контрольным светодиодом.

Некоторые приборы имеют в комплекте контактный термометр, которым определяется температура нагрева с точностью до одного градуса.

Пошагово все действия разворачиваются обычно следующим образом:

  1. Отмерить и отрезать требуемый кусок рукава.
  2. При помощи острого ножа снять фаску на рабочем торце под угол 30-40°.
  3. Отмерить участок вхождения рукава внутрь фитинга и отметить границу маркером.
  4. Также оставить на деталях осевые метки с целью недопущения поворотного смещения.
  5. С помощью обрезного устройства удалить пластиковый (верхний) и алюминиевый (средний) слои на трубном участке сочленения.
  6. Обезжирить рабочие (свариваемые) поверхности специальным средством.
  7. Приступить к процедуре нагрева деталей.

Первым на плату с насадкой надевается фитинг, учитывая более толстый размер стенок этой детали по сравнению с трубой. Фитинг должен плотно «садиться» на корпус насадки сварочного аппарата. Если отмечается свободный ход (люфт, болтание) – фитинг необходимо отбраковать.

Нагрев фитинга полифузным аппаратом

Процедурой сваривания двух отдельных компонентов – полипропиленовой трубы и фитинга – предусматривается чёткая очередность подачи деталей на плавку. Первым на «костёр» всегда отправляется фитинг

Диаметр детали, мм Время нагрева, сек
16 5
20 5
25 7
32 8
40 12
50 18
Диаметр детали, мм Время фиксации, сек
16 6
20 6
25 10
32 10
40 20
50 20

По истечении контрольных секунд детали снимаются с насадок и соединяются плавным равномерным вхождением трубы внутрь фитинга (исключая осевое смещение).

Вхождение трубы в полость фитинга выполняют до маркерной отметки. Однако соединение до упора не делают. Необходимо оставлять внутренний зазор величиной около 1 мм.

Соединение деталей сплава

Соединение двух деталей, прогретых до температуры плавления с помощью полифузного аппарата. Здесь важно за короткий промежуток времени выполнить чёткие действия сочленения без боковых и осевых сдвигов

Тандем с газовыми одноконтурными котлами

После соединения ПП труб пайкой место состыковки деталей должно оставаться неподвижным (зафиксированным) как минимум 20 сек. За этот период времени расплавленный пластик твердеет, образуется прочное герметичное соединение.

Для достижения полноценной прочности сварной узел необходимо выдержать без нагрузки как минимум 1 час. Такой методикой выполняют сборку всей системы отопления, изготавливая короткие участки с последующим объединением их в узлы и магистральные линии.

Колебания внешних и внутренних температур неизбежно приводят к линейному расширению или сжатию полипропилена. Эти особенности следует учитывать в процессе монтажа ПП трубопроводов. Если характерные линейные изменения трубопроводов системы отопления не компенсируются соответствующим образом, такое состояние оборачивается сокращением срока службы всей сборки.

Компенсация линейного расширения для полипропиленовых изделий достигается за счёт свойств гибкости самого материала. Нужно лишь правильно выполнить укладку магистральных линий. Правильная укладка – это обеспечение свободы движения трубопровода в рамках величины линейного расширения.

Как обеспечить такой монтаж? Очень просто. В монтажный комплект необходимо включить специальные компенсаторы, стандартные крепёжные хомуты, состоящие из неподвижных и подвижных элементов.

Компенсация линейного расширения

На схеме показан пример компенсации линейного расширения для устройства трубопровода из полипропилена. Метод – оптимальное размещение опорных кронштейнов. Правильная череда неподвижных (НК) и подвижных (ПК) кронштейнов помогает компенсировать сдвиг

Компенсировать линейное расширение можно также путём предварительного напряжения трубопровода. Такой подход сокращает длину расширения. При этом направление предварительного напряжения прямо противоположно линейному расширению.

Укладка линий полипропилена при устройстве гравитационного отопления выполняется в соответствии с нормативами (ГОСТ 21.602-79; ГОСТ 21.602-2003), которые определяют минимальный уклон линии по направлению к самой нижней точке на уровне 0,5%. При этом в нижней точке требуется размещение узла слива с дренажным краном.

Открытая прокладка отопительного трубопровода

Трубопроводы необходимо делить на участки с возможностью отсечки этих участков при помощи запорных кранов, к примеру, на случай аварии. Регулирующие вентили и запорные краны перед их установкой на участке необходимо обязательно проверить на работоспособность и качество закрывания/открывания.

Уклон трубопроводов отопления

При монтаже отопительной системы с гравитационным движением теплоносителя важным технологическим критерием является уклон. Правильно выполненный уклон – залог эффективной и продуктивной работы конструкции

Монтируя стояки, следует особенное внимание уделять неподвижным опорам и построению корректной схемы компенсации линейного расширения.

Требуемый параметр компенсации стояка можно обеспечить двумя способами:

  1. Подвижными опорами.
  2. Компенсационной петлёй.

Для варианта устройства отопления в рамках обычной бытовой недвижимости, как правило, используется только первый способ. Неподвижные опоры ставят на стояке в области под и над тройником или же в местах муфтового соединения труб. Такое крепление исключает проседание стояка.

Линии системы отопления подлежат изоляции, включая фитинги и запорную арматуру. Исключение составляют участки труб, проложенные непосредственно в жилом помещении, по сути, являющиеся продолжением отопительных радиаторов. В качестве изоляции удобно применять пенополиуретановые изолирующие патрубки.

Котел – основной «орган» отопительного контура, выбор схемы обвязки в немалой степени зависит от его типа. Напольный генератор тепла нельзя располагать в высшей точке разводки трубопровода. Это главное правило его установки. В случае несоблюдения указанного условия в котле, не имеющем устройства для отвода воздуха, будут скапливаться воздушные пробки. У трубы подающей магистрали, выходящей из котла без прибора отвода воздуха, должно быть строго вертикальное направление.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
