Виды металлических профилей

Перегородки, стены и потолки не получится отделать одними лишь листами гипсокартона. Поэтому профили составляют основную часть всей конструкции. Есть 2 вида изделий:

  • металлические;
  • деревянные.

В первом случае планки для крепления на ГКЛ имеют множество недостатков. Материал не пользуется широким спросом, поскольку производители его не выпускают, однако он до сих пор применяется для монтажа обрешетки. Какие минусы ожидать, если воспользоваться древесными изделиями:

  • низкий эксплуатационный срок;
  • гниение деревянных планок при взаимодействии с водой;
  • такая обрешетка не блистает прочностью, поэтому она через некоторое время может деформироваться;
  • высокая степень возгорания;
  • трудоемкий монтаж каркаса.

Стальные конструкции превосходят деревянные модели неоспоримыми достоинствами. Они дороже в несколько раз, но это единственный минус. Плюсы, которые можно выделить:

  • жесткая и прочная обрешетка не деформируется даже через много лет эксплуатации;
  • легкость сборки конструкции;
  • большой срок службы обусловлен тем, что материал изготавливается из цинка и имеет достаточную толщину бортов, чтобы не согнуться под весом листов;
  • есть разные виды профилей, как для потолка, так и для стен.

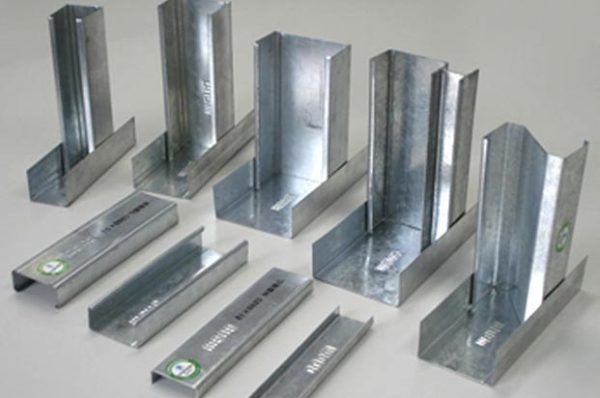

Для создания каркаса в основном используются два типоразмера профилей:

  • D (меньший) – необходим для создания плоскостей, на которые будут крепиться листы гипсокартона;
  • W (больший) – используется в формировании общего каркаса стены.

Также в монтаже профиля под гипсокартон используется опорный C и направляющий U варианты. Направляющий вариант является простым типом П-образного профиля с гладкой поверхностью, в который торцом устанавливают опорный вариант. Опорный тип имеет ребристую поверхность, которая наделяет его большей жесткостью на изгиб.

В итоге получается, что основным несущим элементом металлического каркаса является CD профиль с размерами 60х27 мм. В роли направляющей для крепления выступает элемент UD с размерами 80х27 мм. Стоечным вариантом для создания каркаса является CW 50х50 мм, 50х100 мм, 50х75 мм, направляющая для CW – UW профиль с размерами 75х40 мм, 50х40 мм, 100х40 мм. Также можно использовать UA, являющийся укрепленным аналогом CW, имеющим более толстую стенку.

Шаг четвертый — монтаж направляющих

Есть профили для потолка и стен, но они конструктивно схожи между собой. Поэтому существуют всего 2 вида: стартовые и главные модели. Размеры направляющих делают по стандарту — в длину 300 см. Если комната большая, то существует специальный крепеж, которым соединяют 2 элемента с торцов и добиваются величины 600 см.

монтаж_гипсокартона
Каркас для крепления гипсокартона делается из стартовых и главных направляющих профилей

Профили с маркировкой ПП и Пс нужно устанавливать для участков помещения с большой нагрузкой. Эти типы стальных планок на концах обозначают буквами С или П. ПН — направляющий профиль (стартовый). Его применяют для крепления к стенам в горизонтальном или вертикальном положении. Потом в него монтируют основные металлические изделия, которыми формируют каркас. Насколько ровно их установят, настолько ровным будет покрытие. Вариации стальных профилей для гипсокартона:

  1. НП — для стен используют именно этот тип, потому что он играет роль вертикальной опоры.
  2. НП — выполняет функции потолочного значения, на которую монтируют ГКЛ.
  3. ПП — стартовые направляющие устанавливают под потолком по всему периметру комнаты. К ним крепят основные профили и создают подвесной потолок.
профиль_нп
Нп профиль используется для лучшей фиксации гипсокартона на каркасе

Есть отдельные виды материала, которые применяют нечасто. Если владелец загородного дома решил делать сложные геометрические фигуры или защитить слабые участки отделки от механических повреждений, то без них не обойтись:

  1. Уголки. После крепления плит гипсокартона монтируют эти детали. Их устанавливают по всей длине угла, например, на перегородки. Фиксируют элементы скобами и степлером. На потолке они редко используются, исключения — это двух- или трехъярусные конструкции. В остальных случаях устанавливают уголки на стенах.
  2. Полудуги. Это радиусные профили, устанавливающиеся в арочных проемах или других асимметричных участках дома. Их, как и основные виды, закрепляют на шурупы.

Можно обойтись без покупки полукруглых планок и сделать их своими руками. Достаточно вооружиться ножницами по металлу, поставить с равным шагом черточки на бортиках основного ровного направляющего НП и сделать надрезы, не доходя на 2 мм до нижней части изделия. Потом конструкцию сгибают и монтируют к перемычкам. Работа не займет много времени и не придется переплачивать за радиусные модели.

Направляющий профиль (ПН), направляющий профиль для потолка (ПНП), стоечный профиль (ПС), потолочный профиль (ПП), а также угловой профиль (ПУ).

Если вы правильно сделали разметку, устанавливать направляющие своими руками будет делом простым.

Сначала подготовим к установке направляющие профили. По спинке, которая будет соприкасаться с полом, а также по той стороне, на которую будем крепить гипсокартон, нужно положить самоклеящуюся ленту «Дихтунгсбант». Можно вместо этого закрепить там любую ленту из пористых полимеров (из губчатой резины). Таким образом вы своими руками сделаете звукоизоляцию.

Затем ставим направляющий профиль на пол так, чтобы положить его между разметкой и стеной. Наружный край профиля совмещаем с линией разметки. И прикручиваем ПН к полу дюбелями для бетона на расстоянии 25 см друг от друга. По той же схеме следует крепить направляющий профиль к потолку.

Концы направляющих устанавливаем встык. На них не ставят каких-то особых соединений, достаточно дюбелей по краям.

Но нужно все время проверять свою работу уровнем и малярным правилом. Направляющие профили следует крепить к полу ровно, чтобы монтаж конструкции шел правильно.

Чтобы ремонт не был испорчен неровным полом, на выбоинах следует положить под профиль кусочки фанеры.

Этапы крепления профиля под гипсокартон

Пол и прилегающие стены, к которым будет крепиться новая стена, должны быть выровнены и оштукатурены.

Рассмотрим вариант формирования стены с использованием профилей UW и CW.

Шаг 1. Размечаем положение будущей стены на полу. При этом будущую конструкцию следует привязывать к обеим стенам. Учитывая неровность поверхностей и отсутствие идеально прямых углов, разметка на разных концах может немного отличаться (на несколько сантиметров). Намечая первую линию размещения стены, следует учесть, что в дальнейшем по ней будет выравниваться направляющий профиль, а не гипсокартонная конструкция.

Шаг 2. Профили крепим к стенам с использованием уплотнительной ленты. Первыми устанавливаем UW на пол и потолок. В их монтаже используем ударные саморезы и дюбели через каждые 0,5 метра и по краям. Опорные CW стойки размещаем по краям направляющих. Также следует разместить стойки в местах, где будут организованы оконные или дверные проемы.

Профили крепят на нижних направляющих, затем выставляют вертикально и прикрепляют к верхней направляющей. При этом не забывайте оставить запас на обшивку полосами ГКЛ конструкции. Профили следует ставить лицевой стороной внутрь оконных или дверных проемов. В монтаже стоек к направляющим лучше всего использовать саморезы-блошки.

Шаг 3. Усиление периметров оконных и дверных проемов производится с помощью деревянных брусьев, которые размещают внутри профиля и крепят саморезами. В случае, если используется AU, брусья можно не устанавливать.

Шаг 4. По всей длине каркаса вертикально ставим опорные CW. От прилегающей стены первый профиль ставится на расстоянии 55 см, последующие — строго на расстоянии 60 см друг о друга.

соединение профиля

Шаг 5. Дверные и оконные проемы обозначаются с помощью направляющих UW. Для этого следует отрезать кусок длиннее на 30 см, чем ширина проема. На изгибе боковых загибок на лицевой стороне ставят метки на удалении 15 см от края.

В итоге межу метками должно получиться расстояние, отвечающее ширине проема.

Боковины подрезают под углом 45° от края в сторону основания профиля. Края подгибаем и получаем конструкцию П-образной формы. Надеваем полученную конструкцию на стойки по бокам отогнутыми краями и поднимаем на требуемую высоту. Далее прикручиваем ее с помощью саморезов. Косые ушки, образовавшиеся на горизонтальные части заготовки, также фиксируем с помощью крепежа. Аналогично формируем оконные проемы. На этом монтаж профиля под гипсокартон завершен.

Метизы для закрепления на обшивке из гипрока

Обрешетку закрепляют на металлические подвесы. За счет них выставляют промежуток между стеной или потолком и планками. Поэтому мастеру не нужно ровнять поверхность потолка, что существенно ускоряет рабочий процесс. На 1 м² монтируют несколько подвесов. Деталь выглядит в форме пластинки, края которой оснащены множественными отверстиями под саморезы.

закрепление_профилей
Каркас для гипсокартона должен устанавливаться на ровный потолок

Стартовые направляющие нужно установить на пластиковые дюбеля и шурупы. Чтобы надежно прикрутить планку, в ней через каждые 50 см проделывают перфоратором отверстия как в самой детали, так и в стене. Забивают молотком пластмассовый крепеж и вкручивают шуруп. Другие профили продают с заранее сделанными дырами, они больше подходят начинающим строителям. Вот рекомендации от профессионалов, которые значительно упростят монтаж направляющих для гипсокартона:

  1. Это основное правило — невзирая на то, где будет крепиться гипсокартон, плиты всегда стыкуют друг с другом предельно ровно. Даже незначительные перепады усложнят дальнейшую работу со шпаклевкой. Для этих целей используют длинный уровень или правило величиной 300 см.
  2. Стартовые направляющие устанавливают на предварительно начерченную линию на стене. На изделии делают отметки с интервалом 50 см, такую же работу проделывают со стеной. Далее гвоздем в металлической планке изготавливают дыры, затем проделывают отверстия в стене перфоратором. Шатание прикрепленной конструкции — недопустимо.
  3. Шурупы вкручивают под прямым углом и в процессе работы придерживают пальцами. Их еще называют «клопами», поскольку они имеют маленькую длину.
  4. Для закручивания крепежей в труднодоступном участке потолка, к примеру, под светильники, на шуруповерте используют угловую насадку.

    двухуровневый_потолок_из_профилей
    Чтобы построить каркас для гипсокартона в труднодоступных местах потолка, следует
    использовать угловую насадку на шуруповерте

  5. Если загородная недвижимость снаружи не утеплена, то после сооружения обрешетки и перед монтажом плит ГКЛ внутрь каркаса помещают минеральную вату и фиксируют скотчем или другими крепежами.
  6. По технологии монтажа гипсокартона профильная конструкция имеет ячейки 50×50 см. Поэтому в тех местах, где крестообразно пересекаются 2 стальные планки, крепят «жабки». Они придадут жесткость эти слабым соединениям.

Вначале — несколько общих правил, которым подчиняется работа с профилем для гипсокартона.

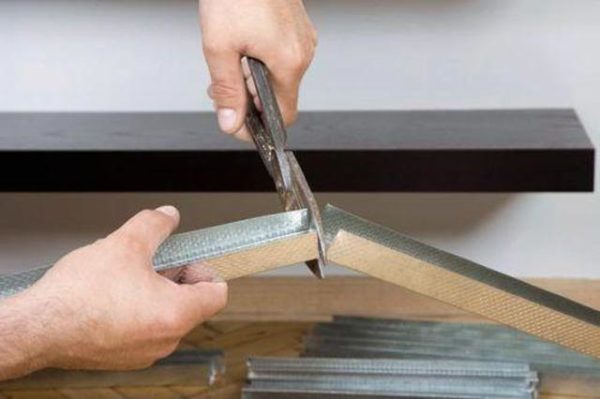

Для резки оцинкованного металла принято использовать ножницы по металлу. Болгарка — неподходящий инструмент. Дело в том, что при нагреве края реза на нем выкипает слой цинка, и профиль остается беззащитным против коррозии.

Направляющие профили для монтажа обрешетки или каркаса крепятся к капитальным конструкциям дюбель-шурупами размером от 40х4 до 80х8 мм. Размер крепежа определяется шириной профиля, расчетной нагрузкой на него и материалом капитальной стены или перекрытия: для тяжелого бетона можно использовать более мелкий крепеж, чем для поризованного бетона или ракушечника.

Так направляющий потолочный профиль крепится к капитальной стене.

Так направляющий потолочный профиль крепится к капитальной стене.

Icer

Под направляющие профили перегородки обычно подкладывается демпферная лента или отрезанная по его ширине полоска вспененного полиэтилена. Лента обеспечивает шумоизоляцию, препятствуя передаче акустических колебаний от перегородки к полу, потолку и смежным стенам.

Профили соединяются между собой короткими (9 мм) саморезами по металлу — фосфатированными или оцинкованными. Для сборки используется проводной или аккумуляторный шуруповерт. Собрать каркас, пользуясь ручной отверткой, абсолютно нереально.

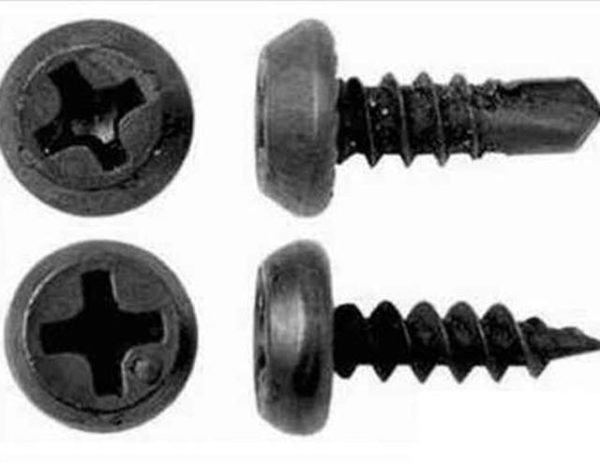

Оцинкованный саморез длиной 9 мм служит для соединения профилей.

Оцинкованный саморез длиной 9 мм служит для соединения профилей.

При монтаже каркаса, к которому будет крепиться натяжной потолок, его усиливают укосами, закрепленными к профилю и капитальной конструкции здания. Укосы компенсируют боковую нагрузку, возникающую при натяжении полотна потолка: она достигает 70 кгс на погонный метр багета.

Усиленный каркас под натяжной потолок.

Усиленный каркас под натяжной потолок.

https://www.youtube.com/watch?v=sBIJmHIFIdo

Как выставить профиль под гипсокартон в вертикальное положение? Элементарно -воспользовавшись отвесом. Вначале на полу размечается положение низа стойки или элемента обрешетки, затем разметка с помощью отвеса переносится на потолок.

Горизонтальное положение направляющих обеспечивается разметкой по водяному или лазерному уровню.

Чтобы выставить в горизонтальное положение несколько провисающих планок (например, при монтаже потолочной обрешетки), достаточно натянуть на нужном уровне несколько ниток или тонких шнуров. Вначале профили подтягиваются к потолку и фиксируются загнутыми ушами подвесов, затем поочередно опускаются до уровня ниток и притягиваются к подвесам саморезами.

Шаг между элементами обрешетки или каркаса должен быть таким, чтобы один из размеров листа (как правило, его ширина — 120 сантиметров) был кратным этому шагу. Это нужно для того, чтобы кромки смежных листов крепились к общему для них профилю.

Шаг между стойками равен ровно половине ширины листа.

Шаг между стойками равен ровно половине ширины листа.

Теперь давайте разберем монтаж профиля под гипсокартон своими руками в случае нескольких наиболее востребованных конструкций — подвесного потолка, межкомнатной перегородки (включая ее вариант с максимальной шумоизоляцией) и арки.

Одноуровневый подвесной потолок в туалете.

Одноуровневый подвесной потолок в туалете.

Потолок

  1. Работа начинается с разметки линии потолка. Обычно он отстоит от нижней точки перекрытия на ширину направляющего потолочного профиля — в этом случае комната потеряет минимум высоты. Однако потолок может быть опущен на несколько сантиметров ради монтажа встроенных светильников или прокладки вентиляции;
Для разметки удобнее всего использовать лазерный уровень.

Для разметки удобнее всего использовать лазерный уровень.

  1. По периметру комнаты по линии разметки крепится потолочный направляющий профиль. Для крепления я обычно использую дюбель — шурупы размером 6х60 мм. Шаг между точками крепления — около полуметра;
  1. На перекрытии размечаются оси потолочных профилей;
  2. Вдоль линий разметки на расстоянии 60 — 80 см друг от друга крепятся подвесы (прямые или, реже, регулируемые);
  3. В направляющие профили вставляются концы отрезанных по размеру потолочных;
Потолочные профили вставлены в направляющие.

Потолочные профили вставлены в направляющие.

  1. Элементы обрешетки выравниваются в горизонтальной плоскости описанным выше способом, после чего уши подвесов крепятся к их боковым стенкам и загибаются вверх.
Обрешетка для выравнивания стены гипсокартоном.

Обрешетка для выравнивания стены гипсокартоном.

Перегородка

Как собрать профиль для гипсокартона при монтаже каркаса легкой перегородки?

  1. Размечается ее периметр;
  2. По периметру к стенам, потолку и полу крепится направляющий профиль. Не забудьте подложить под него демпферную ленту;
  3. В направляющие с шагом 60 см устанавливаются подрезанные по длине стойки;
  1. Стойки прикручиваются саморезами к направляющим.

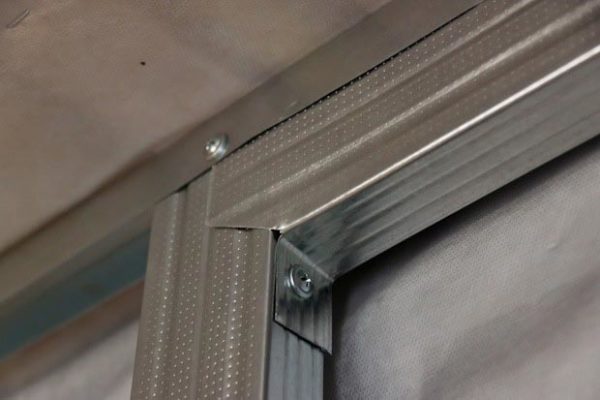

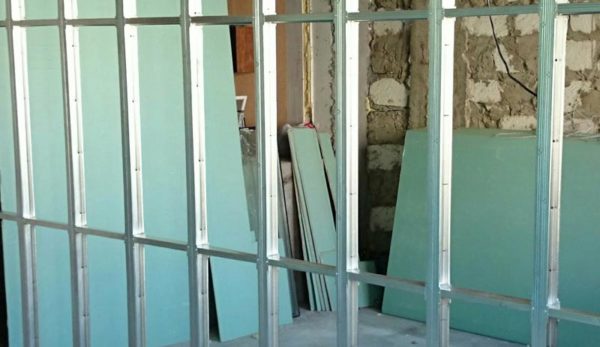

Сборка каркаса перегородки.

Сборка каркаса перегородки.

Как крепить профиль для гипсокартона правильно и чем: видео-инструкция по монтажу своими руками, цена, фото

Несколько тонкостей, связанных со сборкой каркаса перегородки:

  • Двери и световые окна устанавливаются на стадии сборки каркаса. Точнее, каркас собирается вокруг оконного или дверного блока, при этом профили притягиваются к коробке саморезами длиной 16 — 25 мм. Для большей прочности и герметичности соединения между каркасом и рамой на наружную сторону коробки стоит предварительно нанести полоску монтажной пены;
Дверной блок в перегородке из ГКЛ.

Дверной блок в перегородке из ГКЛ.

  • Увеличить жесткость каркаса можно не только путем увеличения ширины стоечного и направляющего профилей или уменьшения шага между ними. Для большей жесткости стоечные CW шириной 50 мм можно сложить попарно, вложив один профиль в другой. Альтернативное решение — использование деревянных закладных: в стойку вкладывается брусок размером 50х50 мм;
На фото - перегородка из гипсокартона в моей мансарде. Максимальную жесткость при толщине всего 50 мм обеспечивают попарно вложенные друг в друга стоечные профили.

На фото — перегородка из гипсокартона в моей мансарде. Максимальную жесткость при толщине всего 50 мм обеспечивают попарно вложенные друг в друга стоечные профили.

Вложенный в профиль брусок тоже многократно увеличит его жесткость.

Вложенный в профиль брусок тоже многократно увеличит его жесткость.

  • Чтобы обеспечить максимальную звукоизоляцию, нужно акустически развязать между собой поверхности перегородки. Для этой цели на минимальном расстоянии друг от друга сооружается два независимых каркаса, стойки которых монтируются в шахматном порядке или просто с зазором между ними. Пространство внутри перегородки заполняется минеральной ватой.
Структура шумоизолирующей перегородки с двойным каркасом.

Структура шумоизолирующей перегородки с двойным каркасом.

Арка, разделяющая кухню-гостиную и холл. Материал - гипсокартон.

Арка, разделяющая кухню-гостиную и холл. Материал — гипсокартон.

Основа каркаса арки — изогнутый дугой арочный или надрезанный стоечный профиль. К стенам проема он крепится при посредстве направляющих UW. Жесткость арки обеспечивают несколько перемычек между ее сводом и верхней направляющей.

Каркас арки в дверном проеме.

Каркас арки в дверном проеме.

Установка каркаса имеет свои особенности

Этот элемент применяется, когда нужно присоединить перемычку с одной стороны профиля. Этот соединитель хорошо использовать, когда собирается сложная многоуровневая конструкция.Как смонтировать элемент:

  • проводят замеры, где перемычка будет меньше исходного числа на 5 мм;

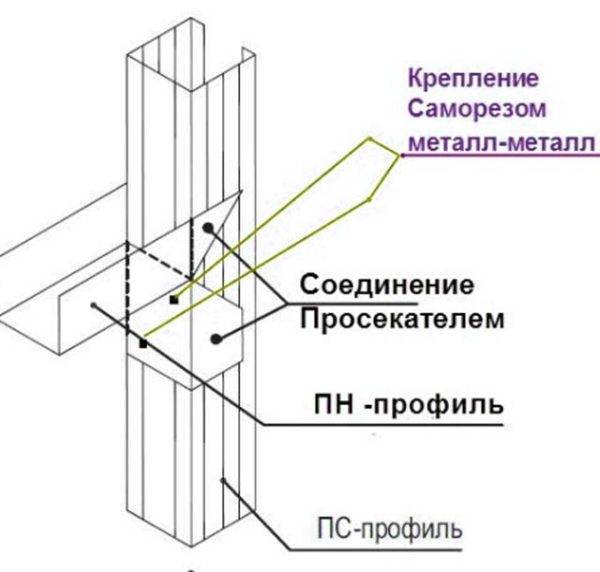

    крепление перемычек
    Схема крепления перемычек к каркасу
  • чтобы соединить профиль этим элементом, нужно приложить много усилий;
  • второй профиль устанавливается на бортик элемента и фиксируется крепежом;  каркас под гипсокартон
  • вкрутить 4 самореза для прочности.
Читать далее:  Ниша из гипсокартона с подсветкой монтаж и установка освещения

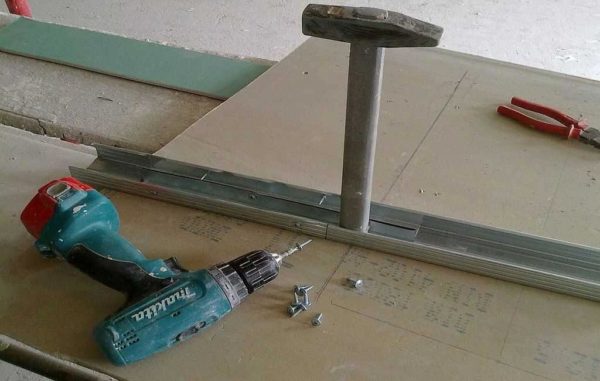

Если бюджет ремонта ограничен, то можно соединить профили при помощи саморезов, не применяя соединители. Этот вид крепления не менее надежен, просто на него нужно потратить немного больше времени и сил.

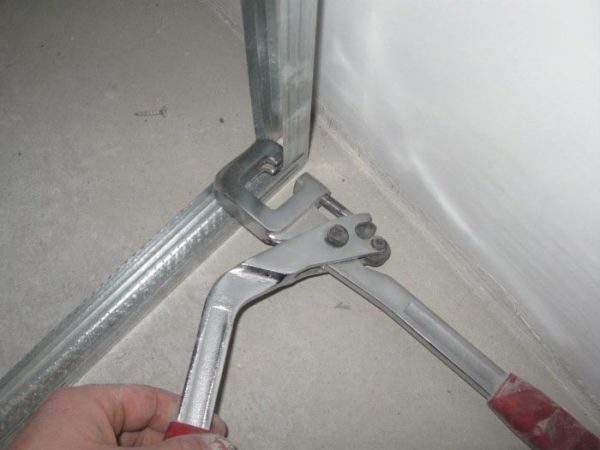

Для соединения элементов металлического каркаса применяются щипцы, для фиксации балок. Но вот строители часто используют саморезы, что неправильно и ненадежно и не даёт листу плотно прижаться к каркасу. Крепление со временем может расшатываться и терять устойчивость, что влечет за собой непредвиденные последствия в виде трещин. Узнать более подробно о том, как бороться с трещинами и почему они возникают.

Вкручивание саморезов дрелью требует особых навыков, а также это не совсем удобно, особенно когда речь идет о масштабном креплении листов. Для упрощения работы можно применять специальную насадку — биту с ограничителем, который контролирует уровень утопления самореза в поверхность. Для быстрого крепления профилей подойдёт пневматический монтажный пистолет по бетону.

Да, скошенная полукруглая кромка облегчает шпаклевку стыков, также можно разместить по краям листа армирующую ленту, и она не будет создавать выпуклости по основаниям. Но как быть с поперечными стыками?

  1. Швы должны располагаться на смежных панелях.
  2. Для фиксирования горизонтальных краев изнутри нужно подшить поперек стыка куском профиля, около 20 см. На один лист их понадобиться 2 шт.
  3.  Также необходимо удалить картонную оболочку по ширине, место которой займет армирующая лента.
  4. Стыки заделываются шпатлевкой Фугенфюллер или Унифлот.

Вдоль края винты размещаются на расстоянии 125 мм около 20 мм от окончания листа. К среднему профилю материал крепится с шагом 250 мм, на лицевой стороне нужно наносить метки для обозначения места фиксации саморезов. По углам винты нужно крепить подальше от края, где существует более высокая прочность.

Дабы избежать проседания конструкции обязательно нужно оставлять зазор около 1 мм между полом и листом гипсокартона. Его необходимо поместить на вкладыш, используя обрезки с этого же изделия.

Каркас подвесной конструкции потолка и стен различается между собой.

Дабы не допустить ошибки при монтаже листов на потолок к каркасной конструкции предъявляются высокие требования. Изделие монтируется с шагом 400 мм, каждый лист держится за 4 профиля. Экономить на этом нельзя, дабы платформа со временем не провисла. Для крепления подвесов потолка к базовому необходимо использовать металлические дюбеля-клинья или анкерные болты, но только не пластиковые. Используйте подвесы Нониус от Knauf, либо крепите жёстко к потолку куски профиля.

  • Разметка помещения
  • Монтаж стенового каркаса
  • Установка гипсокартона

Решение принято и вы начинаете ремонт. Самый надежный и практичный способ сделать интерьер оригинальным – установить на стены плиты из гипсокартона. Но прежде, чем приступить к этому этапу, необходимо установить профиль под гипсокартон.

Виды профилей для гипсокартона.

Michel

Начиная самостоятельную работу по монтажу профиля под ГКЛ, необходимо иметь набор инструментов, которые понадобятся при дальнейшем процессе строительства:

  1. Водяной уровень.
  2. Разметочный шнур.
  3. Маркер.
  4. Строительная рулетка.
  5. Угольник.
  6. Строительный уровень.
  7. Перфоратор с набором сверл.
  8. Ножницы по металлу.
  9. Пассатижи.
  10. Отвертка.
  11. Шуруповерт с реверсом.
  12. Молоток.

Также необходимо приобрести:

  • пресс-шайбу с буром;
  • дюбели потолочные по бетону;
  • удлинители конструкции (если высота стены больше, чем длина стойки);
  • подвесы прямые (жабка);
  • соединительный краб;
  • профили: стеновой (UD); направляющий стеновой (UV); потолочный (CD); направляющий потолочный (UD).

Закончив установку, нельзя переходить сразу к монтажу гипсокартона. Необходимо провести разводку розеток, выключателей, светильников и прочей бытовой техники, позаботиться об утеплении стен, их гидроизоляции и пароизоляции. Только после проведения всего комплекса работ можно переходить к очередному этапу.

Приведенная подробная инструкция о том, как монтировать профиль для гипсокартона, должна помочь выполнить работы качественно и быстро.

Перед установкой гипсокартона следует подготовить каркас, на котором он будет крепиться. Для этих целей используется специальный профиль, различающийся по размерам, сечению и конфигурации. Об особенностях монтажа профиля для гипсокартона и о его назначении поговорим далее.

Первая технология – профессиональные элементы

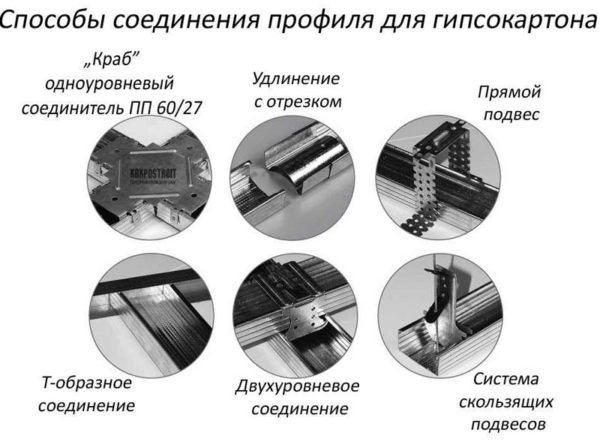

Современные производители выпускают целый ряд комплектующих для монтирования каркасов из металлопрофиля. Специальные соединения для профиля для гипсокартона могут иметь разные конфигурации, я расскажу о самых популярных и удобных из них. Информация представлена в виде таблицы, чтобы вы могли лучше разобраться в ней.

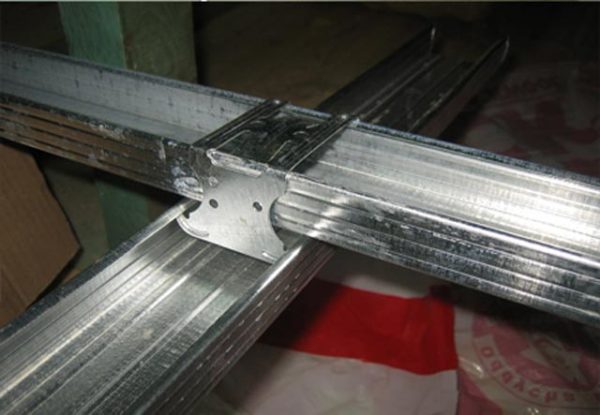

Соединители могут иметь разные конфигурации

Соединители могут иметь разные конфигурации

Наименование изделия Назначение и конструктивные особенности

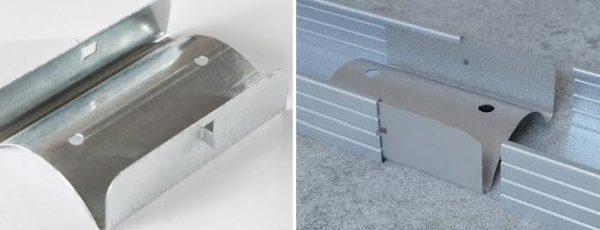

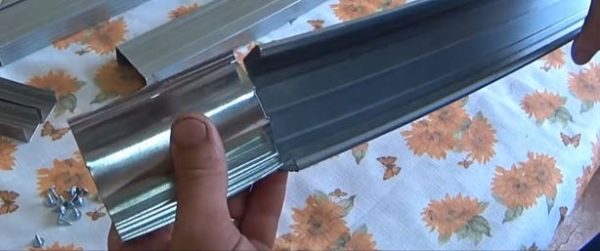

Удлинитель профиля Используется для удлинения основного (60х27) профиля и представляет собой специальную вставку, которая точно совмещает элементы между собой и укрепляет место соединения. Изделия изготавливаются из оцинкованного металла, толщина которого должна быть не менее 0,9 мм, для удобства совмещения посередине может быть специальный выступ, в который упираются торцы профиля

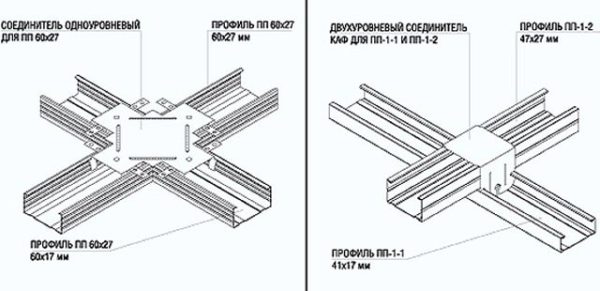

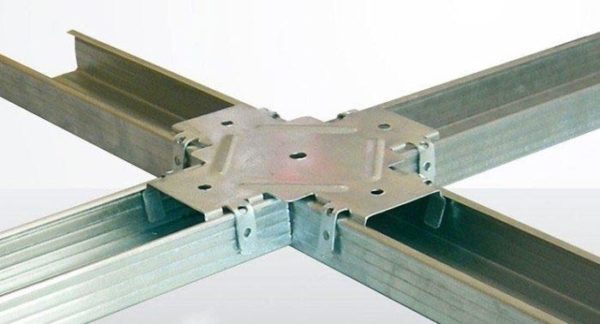

Соединитель одноуровневый «Краб» Именно он изображен на фото выше, используется данный вариант для соединения основного профиля в одной плоскости. Конструкция такова, что монтаж производится быстро и надежно, вам не нужно идеально подгонять элементы, они просто вставляются в краб и фиксируются с помощью саморезов. Изделия должны быть достаточно жесткими, ведь на них оказывается немалая нагрузка
Соединитель двухуровневый Если вам нужно соединить между собой два профиля, которые расположены один под другим, то именно этот элемент станет наилучшим решением. С его помощью конструкция быстро собирается и достигается высокая надежность фиксации. Такие варианты в частной застройке используются нечасто, тем не менее, их удобство неоспоримо
Соединитель боковой А этот тип изделий и вовсе малознаком нашим застройщикам. Но с его помощью делать Т-образные соединения в разы проще и быстрее, поэтому я рекомендую использовать такие соединители, если вам нужно скрепить два перпендикулярных профиля

Двухуровневый соединитель идеален для сборки овальных конструкций и для систем подвесных потолков

профили_для_гипсокартона

Теперь разберемся, как правильно соединять профиль для гипсокартона с помощью всех вышеописанных изделий.

Кроме самого крепежа нам понадобятся дополнительные материалы и инструмент:

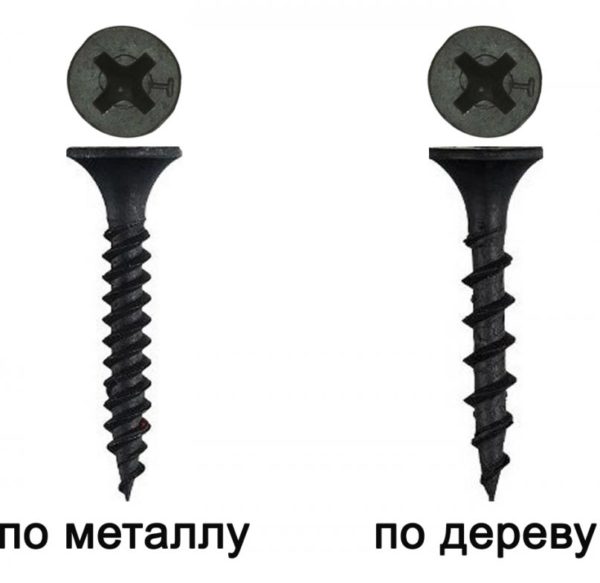

  • Саморезы для крепления, в одном из предыдущих обзоров я подробно рассказал об основных типах и их особенностях. Тут лишь дам рекомендацию использовать клопы (так называют маленькие саморезы специалисты) с острым наконечником длиной 9 или 11 мм, покрытие может быть любым, это не влияет на качество продукции. Что касается количества, то нормой является 20-25 штук на квадратный метр конструкции, по факту обычно выходит именно так;

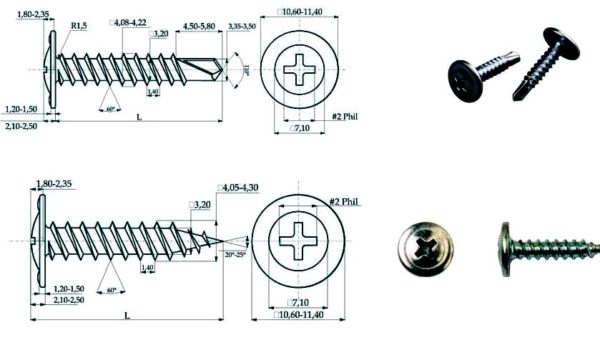

Такие саморезы идеально подойдут для наших целей

Такие саморезы идеально подойдут для наших целей

  • Закручивание саморезов производится с помощью шуруповерта со специальной насадкой. Все используемые при монтаже гипсокартона метизы имеют головку под шлиц РН2, поэтому купите несколько бит такого размера, они могут отличаться по длине, мне удобнее всего работать с оснасткой длиной 50 мм, а для труднодоступных мест может понадобиться вариант большей длины;
Я советую использовать двухстороннюю насадку РН2, она ненамного дороже, зато заменяет сразу две биты

Я советую использовать двухстороннюю насадку РН2, она ненамного дороже, зато заменяет сразу две биты

  • При соединении профилей чаще всего их нужно резать, поэтому заранее позаботьтесь о том, чтобы под рукой были ножницы по металлу. Подойдет самый простой вариант, лишь бы инструмент был острым.

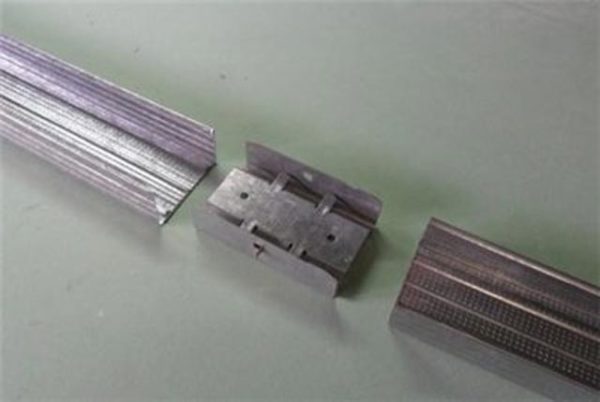

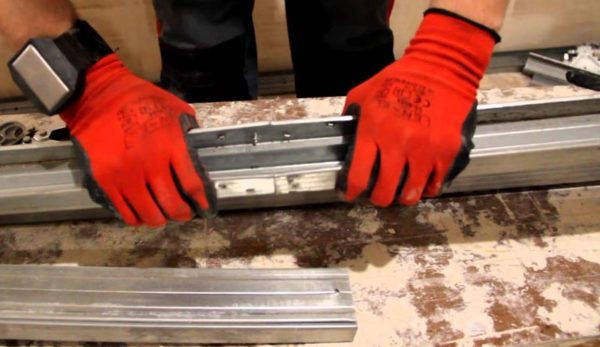

Монтаж удлинителей

Инструкция по проведению работ для каждого типа крепежа отличается, разберем эти варианты отдельно и начнем с рассмотрения того, как удлинить стоечный профиль для гипсокартона:

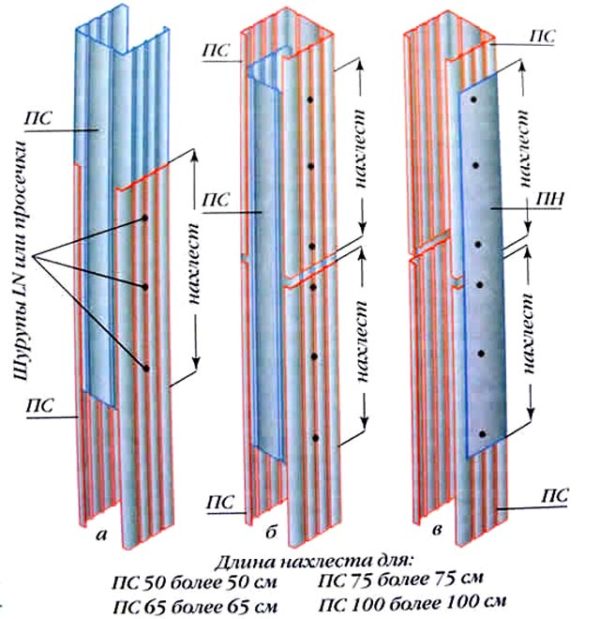

  • При наращивании стоек прочность и геометрическая точность имеют особое значение, именно поэтому обязательно используйте удлинители. Если в продаже есть несколько вариантов, то выбирайте тот, который изготовлен из более толстого металла и по сторонам которого есть выступы. Благодаря им профиль будет соединяться ровно посередине крепежа;

Соединитель должен быть жестким

  • В первую очередь вам надо провести замеры, чтобы определить длину скрепляемых элементов. Далее производится резка, для этого профиль размечается с помощью рулетки и фломастера, после чего ножницами по металлу изделие режется. От общей длины элемента, который должен получиться, отнимайте 10-15 мм, чтобы упростить дальнейшие работы;
  • Теперь разберемся, как удлинить профиль: вначале соединитель вставляется в торец одного из профилей, после чего с другой стороны ставится второй кусок. Узел должен входить плотно, если он будет болтаться, то прочность очень сильно пострадает. Когда вы убедились, что стойка получается ровной, соединение нужно зафиксировать, вкручивается по два самореза с каждой стороны, чтобы обеспечить максимальную надежность;
Благодаря соединителю мы получаем идеально ровную стойку большой длины

Благодаря соединителю мы получаем идеально ровную стойку большой длины

Монтаж крабов

Мы разобрались, как нарастить профиль, теперь рассмотрим, как присоединить перемычки к стойке с помощью краба, технология проведения работ своими руками такова:

  • В первую очередь необходимо провести замеры для того, чтобы определить длину всех скрепляемых элементов. При этом размер поперечин должен быть на 5 мм меньше общей длины, это нужно для того, чтобы они нормально умещались в конструкции и не деформировались в ней;
  • Соединитель вставляется в основную стойку с обратной стороны, делается это просто, ведь изделие подогнано под размеры профиля. Важно расположить его на нужном уровне и защелкнуть до упора, чтобы элемент располагался максимально плотно;
Распорные усики надежно фиксируют узел в профиле, упрощая процесс монтажа

Распорные усики надежно фиксируют узел в профиле, упрощая процесс монтажа

  • Затем с одной из сторон вставляется перемычка, это делается просто: профиль приставляется сбоку и защелкивается на креплении, при необходимости его нужно плотнее придвинуть к стойке, чтобы зазор между элементами был минимальным;
Боковой элемент вставляется в фиксирующие усики, после чего можно загибать боковые элементы

Боковой элемент вставляется в фиксирующие усики, после чего можно загибать боковые элементы

  • На каждой стороне есть выступы с отверстиями, они загибаются по профилю, после чего в них закручиваются саморезы. Все достаточно просто и быстро, поэтому после крепления одного краба вы будете отлично разбираться в этом виде работ;
Крепить соединение удобно, так как оно держится и без посторонней помощи

Крепить соединение удобно, так как оно держится и без посторонней помощи

  • Вторая сторона фиксируется точно так же. Если же вы с помощью краба крепите перемычку с одной стороны, то вторую часть можно просто отрезать ножницами по металлу.

Двухуровневый соединитель необходим в случаях, когда нужно соединить два основных профиля, расположенных друг под другом или собрать сложную конструкцию.

разметка_помещения

Сам элемент представляет собой держатель, в нижней части которого расположены выступы, заходящие в пазы профиля, именно они держат стойки, никакой дополнительный крепеж не применяется. В верхней части есть фиксаторы, которые защелкиваются в выступы бортиков верхнего профиля и не дают узлу двигаться.

Вот так выглядит двухуровневый соединитель профиля

Процесс монтажа достаточно прост:

  • Соединитель вставляется в верхний профиль в требуемом месте, он точно подходит по размеру, поэтому будет держаться плотно;
  • Нижний профиль нужно вставить так, чтобы выступы зашли в загибы бортиков, за счет этого конструкция будет держаться, поэтому стоит проверять каждое соединение на надежность, все ли расположено так, как надо. При желании крепеж можно прикрепить к верхнему профилю через отверстия в соединителе.

Так выглядит двухуровневый соединитель в конструкции

Этот вид крепежа идеально подходит для присоединения перемычек на каркасе потолка с одной стороны. Чаще всего его используют в многоуровневых потолочных системах и на примыканиях каркаса к стенам. Соединитель представляет собой изделие, которое одной стороной вставляется в торец профиля, а второй цепляется за бортик профиля, расположенного перпендикулярно.

Соединитель обеспечивает быстрое и надежное крепление поперечин к стойке

Разберемся с тем, как использовать данный элемент:

  • В первую очередь необходимо провести замеры, чтобы отрезать куски профиля нужной длины, они должны быть на 5 мм меньше общего расстояния;
  • Крепеж до упора вставляется в торец профиля, который мы будем присоединять, иногда для того, чтобы сделать это, необходимо приложить немалое усилие;
  • Далее подготовленный элемент просто вешается на бортик стойки, показателем того, что вы все сделали правильно, является ровное расположение профилей относительно друг друга. На зацепе есть выступ, который заходит за загиб бортика и таким образом фиксирует крепление;
Вот так просто проводится данная часть работ

Вот так просто проводится данная часть работ

  • При желании можно вкрутить несколько саморезов в боковые стороны через профиль и соединитель и в торец стойки через отверстие в крепеже. Это исключит отсоединение узла под нагрузками.
Читать далее:  Как установить автоматический выключатель схемы монтажа

Если я скажу, что этот вариант используется чаще всего, то вряд ли ошибусь. Ведь этот способ не предполагает наличия каких-то специальных элементов или крепежей, используется то, что и так есть под рукой. Плюс такого решения в его простоте, минусом является то, что прочность соединений не столь высока, как при использовании вышеописанных вариантов.

Каркас можно соорудить и без специального крепежа

Каркас можно соорудить и без специального крепежа

Эта технология подойдет для конструкций, на которые не оказывается особой нагрузки. Также этот вариант актуален при сборке каркасов из стоечного и нестандартного профиля, под эти материалы найти комплектующие сложно, и иногда только рассматриваемый в этой главе способ может помочь решить проблему.

Тут все очень просто, так как мы будем использовать то, что и так обязательно должно быть под рукой при сооружении каркаса:

  • Сам профиль, из которого мы будем делать каркас. В некоторых случаях мы будем надрезать его, а в некоторых крепить как есть;
  • Саморезы по металлу с острым наконечником – никогда не покупайте метизы со сверлом, что бы вам ни говорили продавцы, если они утверждают, что этот вариант лучше, значит, они никогда сами не собирали каркасы;
  • Ножницы по металлу понадобятся для подгонки элементов, в некоторых случаях придется резать немало, поэтому лучше иметь под рукой удобный инструмент;
Ножницы для фигурной резки намного удобнее стандартных

Ножницы для фигурной резки намного удобнее стандартных

  • Шуруповерт с насадками нужной конфигурации также обязательно должен присутствовать, если делать все руками, то вы очень быстро устанете.

Техника монтажа каркаса на потолок

Схема обшивки стен гипсокартоном на металлический каркас.

Установив профиль для гипсокартона на потолок, переходим к монтажу стенового каркаса. Размер отступа между стеной и каркасом выбирается с учетом того, что необходимо утеплить стену или установить звукоизоляционный материал. Начинаем разметку от CD, используя строительный уровень, проводим маркером вертикальную линию до пола.

После этого с использованием рулетки и уголка проводим разметку для установки стенового направляющего профиля. Необходимо провести все подготовительные разметочные мероприятия так, чтобы комната, которая впоследствии обшивалась гипсокартоном, имела правильное геометрическое строение, то есть наличие прямых углов на соединениях профилей.

По отмеченным на полу и стенах линиям проводим закрепление направляющих стеновых профилей, используя перфоратор и стеновые дюбели. Между собой они соединяются на стыках пресс-шайбой с буром. Правильно установив стеновые направляющие, получают четырехугольную рамку, в которую по очереди закрепляют стеновые профили.

Указанный ход работ применим ко всем стенам ремонтируемой комнаты. Крепление отличается оригинальностью только в тех местах, где необходимо установить окно или двери, но и в этом случае нужно придерживаться правил монтажа. Профиль для гипсокартона в данном случае необходимо начинать монтировать от дверного проема или места установки окна с целью получения жесткого каркаса для наиболее прочного крепления гипсокартона.

После завершения монтажа вертикальных составляющих конструкции необходимо закрепить их между собой по периметру у потолка и пола. Это позволит в последующем избежать проблем при креплении плинтуса на полу помещения, а также при монтаже натяжного потолка.

Высота и длина помещения, которое ремонтируется, может варьироваться, в отличие от длины профиля.

Если стандартной длины металлического профиля не хватает, необходимо применить стандартный промышленный удлинитель для него. Крепится он при помощи пассатижей.

Задача, как крепить профиль под гипсокартон, решается по-разному в зависимости от того, что вы создаете: каркас для перегородки, для облицовки стен или подшивки потолка.

Но в любом случае профили приходится резать или наращивать по длине, соединять под углом друг к другу, крепить к основанию, а иногда и изгибать. Опишем подробно каждую из этих процедур.

Настало время рассказать о том, как крепить гипсокартон на профиль.

Крепление производится саморезами по металлу с помощью дрели или шуруповерта с регулируемым количеством оборотов.

соединение профиля

Крепеж гипсокартона к профилю осуществляется такими саморезами длиной 25 мм

Каждый лист ГКЛ крепится по периметру и к каждой стойке с шагом не более 30 см. При этом шляпки саморезов необходимо утопить в гипсокартон на 1-2 мм, чтобы они не выступали над поверхностью.

Красным обведены саморезы, вкрученные в стоечный профиль — места крепления расположены далеко от кромки

Перед тем как крепить гипсокартон к профилю, его необходимо раскроить. Делать это лучше последовательно: зафиксировали один лист — вымеряете, вырезаете и прикручиваете следующий.

Вы наверняка знаете, как работать с гипсокартоном: в одной точке можно стыковать не более трех листов. То есть, крепить их нужно со смещением, чтобы швы получались не крестообразной, а Т-образной формы.

Резать гипсокартон можно лобзиком, ножовкой или обычным канцелярским ножом.

соединение профиля

Если нужно сделать прямой распил, бумага с одной стороны гипсокартона прорезается ножом по размеченной линии, после чего лист надламывается по линии разреза. Затем прорезается бумага с обратной стороны.

Раскрой гипсокартона

Если нужно сделать фигурный вырез, лучше воспользоваться ножовкой или лобзиком.

Если же гипсокартон нужно согнуть, то его сначала следует слегка смочить водой, а затем придать нужную форму.

Крепеж гипсокартона к стене включает в себя два этапа: сам процесс обшивки стены и процесс крепления различных деталей (полочек, вешалок, крючков и т.д.) на готовую стену или потолок. На каждом из этих этапов следует использовать максимально подходящие крепежные элементы.

Первым этапом при обшивке стены или потолка гипроком является сборка каркаса.

Дюбели для «экспресс-монтажа»

  • Дюбели с пластиковой или металлической гильзой. Используются эти дюбели для закрепления кронштейнов и профилей на несущей стене (как крепить профиль для гипсокартона).

    Для крепления в материале основания вначале просверливается отверстие, в которое вставляется гильза. Кронштейн или профиль фиксируем в гильзе с помощью так называемого стопорного шурупа.

Самонарезающие шурупы

  • Сборка каркаса из металлического профиля производится с использованием шурупов по металлу. Наиболее часто используемыми типами крепежа являются прокалывающий самонарезающий шуруп LN и сверлящий шуруп LB (размером от 6 до 16 мм).
  • Обшивка каркаса листами гипрока осуществляется с помощью саморезов TN и TB, размерами 3,5х25 мм. Для более качественной фиксации плит на каркасе применяется специальная насадка на шуруповерт с ограничителем.

    Благодаря использованию этой насадки саморезы закручиваются точно на необходимую глубину, не прорывая картонный слой.

соединение профиля

Конструкция потолочной обрешетки от стеновой почти не отличается. Специалисты за 1 день способны соорудить изделие в помещении площадью 20 м². Как это делают:

  1. На расчерченные линии надо выставить профиль под гипсокартон. Сначала в них проделывают гвоздем отверстия, прикладывают к стене, сильно сдвигают к углу комнаты, в эти дыры наставляют сверло перфоратора и сверлят.

    монтаж_каркаса_на_потолок
    Чертеж на стенах для ровной установки каркаса производится с помощью гвоздя

  2. В материал вбивают молотком дюбеля. Туда же ставят шуруп и закручивают его шуруповертом. Кстати, безопаснее использовать беспроводной электроинструмент, поскольку человек, сосредоточенный на работе, может споткнуться за провод и упасть с высоты. Закрепляют планку до конца стены, потом устанавливают другую направляющую и сдвигают в угол, тем самым она зайдет в профиль. Такой процесс доводится до конца.
  3. В комнате 3×4 м, соответственно, эффективнее монтировать профиль не по длине помещения, а поперек, таким образом, не придется удлинять профили ПП. Материал вставляют в стартовые направляющие с шагом 50 см и внизу соединяют шурупами.
  4. Над основными элементами к потолку монтируют крепежи (узкие пластинки с отверстиями). Края детали сгибают и приставляют к направляющей, которую прикручивают шурупами, оставшиеся концы отгибают в обратную сторону. Устанавливают подвесы с шагом не больше 100 см.

    закрепленный_каркас
    Каркас на потолке для гипсокартона должен иметь высокую прочность, чтобы будущая конструкция была устойчивой

  5. Между профилями фиксируют перемычки. Отрезают материал длиной 58 см. Основная часть — 50 см. По краям делают надрезы на бортиках в длину 4 см, которые отводят в стороны. На направляющих, прикрепленных к стартовым, создают черточки, отступая от стены 50 см. Перемычку прикладывают к отметинам, снизу и по бокам прикручивают саморезами. Таким способом монтируют оставшуюся часть обрешетки.
  6. В участках, где стыкуются перемычки с основным профилем, закрепляют «крабы». Деталь устанавливают поверх крестообразного соединения конструкции, на ней сгибают мелкие пластинки с отверстиями и прикручивают шурупами к направляющим.

Монтаж стенового каркаса

Специалисты перед началом работы выравнивают поверхность помещения, поскольку на них устанавливают стартовые, а как известно, они считаются основой для всей конструкции. Монтаж профилей под гипсокартон на стены:

  1. Стеновую поверхность расчерчивают — это касается пола и потолка. Делают отметки, к которым прикладывают намеленный шнур, оттягивают и отпускают. При ударе останется ровная линия.
  2. По полу и на потолке устанавливают стартовые направляющие, которые крепят на дюбеля и шурупы. В углах двух противоположных стен монтируют по вертикали профили. Так как стандартная высота современных помещений не больше 300 см, то планку не придется увеличивать путем соединения крепежом двух таких элементов.
  3. По вертикали ставят основные профили с шагом 50 см, крепят их шурупами «клопами».
  4. Изготавливают перемычки с подрезанием бортиков длиной 4 см с обеих сторон. Их размещают с шагом 50 см. Работу постоянно контролируют уровнем. Соединения скрепляют «крабами».

Чтобы придать конструкции жесткость, мастера советуют использовать не только подвесы, но и куски профиля. Например, если расстояние между стеной и обрешеткой 10 см, то подготавливают по таким же размерам направляющие ПП, бортики которых на одном краю подрезают, все части отгибают назад. Материал устанавливают в планку каркаса, другой конец ставят к стене, в которой проделывают отверстия и закрепляют изделие дюбелями и саморезами.

Работа окончена. Остается проверить качество монтажа металлического профиля для гипсокартона. От верхнего угла стены натягивают нитку к нижнему. Прикрепляют второй шнур, но в обратную сторону, чтобы получилась большая буква «Х». Если существенных зазоров не наблюдается, а конструкция не шатается, то процесс сборки обрешетки своими руками прошел успешно.

Соединение профилей

Чаще всего требуется соединение двух и более профилей по прямой — для наращивания длины, или под прямым углом друг к другу — для связки соседних направляющих и придания каркасу большей жесткости.

  • Наращивание. Если трехметровой длины одного профиля недостаточно, его соединяют со вторым (или его отрезком) с помощью специального соединителя.

Прямой соединительный профиль

В него вставляются концы двух соединяемых профилей и фиксируются короткими саморезами с пресс-шайбой (строители часто называют их «клопами» или «семечками»).

  • Крестообразное соединение. Необходимо в основном для создания потолочных каркасов. У вас не возникнет трудностей с тем, как правильно крепить профиль для гипсокартона крест-накрест, если вы будете использовать «крабы».

Поперечное соединение профилей

Все четыре профиля вставляются в «краб» торцами, защелкиваются в нем, после чего усики соединительной детали отгибаются на 90 градусов и прикручиваются к бортикам профилей теми же «клопами».

Соединение без «краба»

  • Т-образное соединение. Осуществляется либо только что описанным способом, либо с помощью «краба», предварительно обрезав лишнюю часть детали.
Читать далее:  Чем и как покрасить чугунную ванну средства и методы

Изгибание профилей

При создании арок, ниш и сложных потолочных конструкций профили иногда требуется изогнуть.

Как это сделать — смотрите на видео, размещенном на нашем сайте.

  • Если надрезать оба бортика профиля до спинки, он изогнется по ней как вам нужно. Чем круче требуемый радиус изгиба, тем меньше должно быть расстояние между надрезами.

Изгиб по спинке

  • Если надрезать один из бортиков и продолжить надрез по спинке, профиль для гипсокартона изогнется по второму бортику.

Изгиб по бортику

Крепление профиля к подвесам

Перед тем как крепить профили для гипсокартона, основание необходимо разметить и установить по разметке подвесы.

соединение профилей

Они бывают двух видов: прямые и со спицей.

  • Прямой подвес представляет собой перфорированную металлическую полоску, в которой есть отверстия для крепления к основанию и отверстия для крепления профиля к самому подвесу.

Прямой подвес и способ фиксации в нем профиля

  • Подвес со спицей применяется для устройства гипсокартонных подвесных потолков. Состоит из фигурной металлической пластины, к которой крепится профиль, разжимного элемента и тяги (спицы).

    На конце спицы имеется крюк, через который подвес крепится к основанию. С помощью разжимного элемента тяга выпускается на нужную длину.

Подвес с тягой

Выбор крепежа зависит не от вида подвеса, а от материала несущего основания. Если это дерево, можно использовать обычные саморезы по дереву или гвозди.

Для крепления в кирпичное или бетонное основание применяют дюбель-гвозди, под которые необходимо высверлить отверстия диаметром, равным диаметру дюбеля для гипсокартона.

Для пустотелого кирпича или газобетона лучше выбирать дюбели с поперечными насечками и распорными усами.

Дюбели для пустотелого кирпича

От того, как зафиксированы подвесы, зависит прочность всей конструкции.

Но здесь важна не только надежность крепления, но и правильное определение их положения, так как крепить профиля для гипсокартона нужно на определенном расстоянии друг от друга.

  1. Ширина листа ГКЛ 120 см, поэтому профили должны располагаться параллельно друг другу на расстоянии 40 или 60 см между осями. Это позволит крепить на один крайний профиль два смежных листа.
  2. Подвесы фиксируются строго на одной линии, которая размечается заранее. Отклонение от нее не позволит вам установить профиль.

Если установить профиль в направляющие, можно обойтись без предварительной разметки

К прямым подвесам профиль крепится короткими саморезами с пресс-шайбой. На одной из размещенных выше картинок вы уже видели, что после скручивания лапки подвеса, выступающие за профиль, отгибаются в стороны.

К подвесам с тягой в зависимости от их конструкции профиль либо прикручивается теми же саморезами, либо просто защелкивается на специальных выступах.

Подвешивание профиля на подвес

Технология №1 – использование специальных элементов

Металлические детали для обрешетки

Для качественного каркаса нам понадобятся:

  • Подвесы прямые.
  • Подвесы анкерные (с зажимом).
  • Подвесы комбинированные.
  • Соединители прямые.
  • Соединители поворотные.
  • Соединители типа «краб».

Все эти детали предназначены для максимально надежной и быстрой фиксации профилей на основании, а также — для соединения профилей между собой. Технология применения их наглядно показана в видео роликах, размещенных на нашем сайте.

Удлинители Применяются для профиля 60х27 – это специальная вставка, которая может с точностью до миллиметра соединить элементы, Впоследствии они вкручиваются маленькими саморезами. Элементы производят из оцинкованной стали, посередине есть специальное углубление, помогающее торцам профиля плотно прилегать друг к другу.
«Краб» — одноуровневый соединитель Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон – это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложится немалая нагрузка. Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон. Это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложиться немалая нагрузка.
Двухуровневый соединитель Этот элемент применяется, если нужно закрепить профили, расположенные друг над другом. При помощи этого элемента собрать двухуровневую конструкцию не составит труда, при этом она будет очень надежной. Его в основном используют профессиональные застройщики, частники их применяют редко, но это удобный элемент обладающий массой достоинств
Боковой соединитель Малознакомый элемент, который практически не используется, но соединить детали с его применением очень просто. Он предназначен для соединения двух перпендикулярных элементов.

Важно! Для точного расчета соединителей, нужно составить подробный чертеж конструкции с прорисовкой каждой детали. На рисунке будет видно, сколько соединительных элементов вам понадобиться.Так выглядит боковой соединитель профилейЧертеж с размерами соединителя профилей

Рассмотрим процесс соединения профильных комплектующих с помощью описанных выше изделий.Нам нужно:

  • саморезы – «клопы» с острым концом, длиной 9-11 мм, 25 штук на 1м2;
    саморезы клопы
    Схема с размерами саморезов клопов

    саморезы клопы

  • взять шуруповерт с насадкой для быстрого закручивания саморезов. Метиза с головкой под шип, поэтому стоит прикупить несколько бит разных по длине;
  • металлические профили, которые нужно соединить, придется отрезать, поэтом вам будет необходимо подготовить ножницы по железу; отрезать профиль
  • кроме этого понадобится рулетка.

В видео показан процесс соединения и удлинения двух профилей.

Каждый вариант крепежа имеет свою инструкцию по обустройству. Для того чтобы понимать, как правильно соединить элементы, рассмотрим каждый вариант в отдельности:

  1. Чтобы правильно нарастить профили с геометрической точностью нужно использовать удлинители. Если в продаже есть несколько вариантов, то стоит выбрать элемент с выемкой посередине и из жесткого металла, они помогут соединить элементы с особой точностью.
    соединение профилей
    Схема для соединения профилей

    соединение профилей

  2. Произведите замеры длины профилей, которые нужно соединить. Нарежьте профиль ножницами по железу. Стоит отметить, что профили должны быть короче исходного размера на 1 см, так будет проще соединить конструкцию. соединение профилей

    соединение профилей

  3. Вставить элемент в торец одного из профилей, после этого вставить второй профиль. Соединение делаем жестким, если элементы соединения в месте сцепления болтаются, то прочностной показатель будет низким. Соединение фиксируется маленькими саморезами «семечками» по два крепежа с каждой стороны, тогда будет обеспечена надежность соединения.
    удлинитель для  профиля
    Процесс вставки удлинителя в профиль

Монтаж крабов

Как удлинить профиль мы разобрались, теперь стоит разобраться, как присоединить при помощи краба поперечину в конструкции из ГКЛ. Выполнить своими руками это нужно так:

  • отмерим длину каждого профильного элемента для точности соединяемой конструкции. Стоит сказать, что перемычки при монтаже должны быть на полсантиметра меньше исходной длины. Это нужно, чтобы перемычки не деформировались во время эксплуатации; размер профиля
  • установить соединитель с тыльной стороны профиля. Элемент подогнать под профиль и должен плотно к нему прилегать. Установите перемычку в соединитель и защелкните; установить соединитель
  • зазор между профилем и поперечиной в крабе должен быть минимальным;
  • выступы с отверстиями, имеющиеся на каждом соединителе, стоит загнуть к профильному элементу и прикрутить саморезами;
  • со второй стороны крепление производится аналогично. Если вторая сторона не нужна, то ее можно оставить нетронутой или отрезать ножницами по железу. монтаж крабов

Если сомневаетесь, что у вас получится правильно соединить профили при помощи краба, попробуйте это сделать на двух маленьких элементах, как только вы поймете принцип, работа пойдет намного быстрее.

Эти соединители предназначаются для того, чтобы составить два профиля находящиеся друг над другом в сложной конструкции.Пример конструкции двухуровневого соединения профилейСоединитель — это элемент с выступами внизу, защелкивающийся в пазах, находящихся по бокам профиля.

Процесс установки:

  • вставить соединитель в первый профиль и защелкнуть плотно;
  • второй профиль вставить так, чтобы бортики соединителя плотно зашли в изгибы элемента, другого крепления не потребуется; соединение профилей
  • есть сомнение в надежности конструкции, то соединитель можно прикрутить саморезами по металлу к профильной конструкции. саморезы по металу

Соединитель редко используется частными застройщиками, но он очень удобен в применении, при этом монтировать сложные конструкции с этим элементом намного быстрее.

Крепление на саморез

Когда монтаж и отделка перегородок из ГКЛ завершены, возникает вопрос — а как можно что-нибудь повесить на получившуюся стену? И вопрос этот далеко не праздный, ведь конструкция не отличается прочностью, потому о том, чтобы просто вбить в новую стену гвоздь, речь не идет!

Саморез для установки в гипрок

соединение профилей

На сегодняшний день для различных по сложности задач используется самый разный крепеж к гипсокартону, и ниже мы рассмотрим наиболее распространенные варианты.

Самый простой крепежный элемент — это обыкновенный саморез. С помощью самонарезающих винтов производится крепеж на гипсокартон самых легких деталей, например — фотографий или декоративных полочек.

Бабочка

«Бабочка» представляет собой дюбельное крепление с пластиковой гильзой особой конструкции:

  • Главная особенность, которой обладает «бабочка» — это раскрывающаяся пластиковая гильза. При вкручивании в гильзу стопорного шурупа боковые элементы гильзы раскрываются, прижимаясь к гипсокартону с внутренней стороны (на фото).
  • Продольные ребра на гильзе не дают «бабочке» проворачиваться в отверстии, повышая надежность фиксации.
  • Чтобы «бабочка» не проваливалась в крепежное отверстие, ее край делается в форме небольшого бортика, выступающего в роли стопора.

«Бабочка» в раскрытом положении

Использование этого дюбеля для гипсокартона позволяет установить на стену из гипрока достаточно тяжелую полку, повесить зеркало и т.д.

Дрива

Дюбель модели «Дрива» является наиболее простым в применении видом крепежа для ГКЛ. Основу дюбеля составляет массивная гильза (пластиковая или металлическая) со спиральной резьбой. Именно эта достаточно высокая и редкая резьба обеспечивает данному элементу надежное закрепление в рыхлых средах, таких как сердцевина гипсовой плиты.

Установка дюбеля «Дрива»

«Дрива» применяется для установки светильников, плинтусов, багетов, карнизов и т.д. Этот дюбель очень удобен и прост в использовании, поскольку его установка не требует предварительного сверления отверстий. Крепеж в гипсокартон с помощью «Дривы» осуществляется шуруповертом или обычной отверткой.

Молли

Наиболее надежным видом крепления является дюбель «Молли» (иногда его называют «зонтиком»). Данный дюбель состоит из полой анкерной втулки и стопорного винта. На втулке расположены распорные элементы, обеспечивающие надежную установку дюбеля в просверленном отверстии.

«Молли» с закрытой и полураскрытой втулкой

Инструкция по установке дюбелей зонтичного типа следующая:

  • Вначале — подбираем анкер необходимого диаметра и длины в соответствии с толщиной основания.
  • В обшивке сверлим отверстие, диаметр которого соответствует диаметру анкерной втулки.
  • Вставляем втулку в отверстие, после чего — закручиваем стопорный винт. При этом фиксирующие элементы складываются, прижимаясь к основанию.

К плюсам данного крепления относят высокую надежность и возможность повторного использования. Существенный недостаток у «Молли» всего один — достаточно высокая цена.

В зависимости от сложности стоящей перед вами задачи вы можете использовать самые разные крепежи для гипсокартона. При этом следует помнить, что правильный подбор крепежного элемента является одним из главных условий надежного и долговечного закрепления на гипсокартонной обшивке!

Шаг второй — выбор профиля и подготовка инструмента

Профили служат для формирования требуемых каркасов различных конструкций для крепления гипсокартона.

Еще рисуя план, нужно определиться, какой профиль потребуется для помещения.

Для справки: профиль — это стальной оцинкованный желоб с П-образным сечением.

Классификация профилей:

  1. ПС, профиль стоечный. Размеры сечения — 50 (65, 75, 100)×50 мм. Длина — 3 м; 3,5 м; 4 м.
  2. ПН, профиль направляющий. Размеры сечения — 50 (60, 75, 100)×40 мм. Длина 3 м.
  3. ПП, профиль потолочный. Размер сечения — 60×27 мм.
  4. ППН, профиль потолочный направляющий. Размер сечения — 28×27 мм.
  5. ПУ, профиль угловой. Размер сечения — 25×25 мм, 31×31 мм.
  6. ПМ, профиль маячковый. Высота гребня — 6 мм, 10 мм.

Монтаж стены или перегородки обычно производится с помощью профилей ПС и ПН. Они позволяют свободно встраивать в стены теплоизоляцию и проводить любые коммуникации, пряча их за покрытием из гипсокартона. Но если нужды в коммуникациях нет, зато желательно максимально сохранить площадь помещения, то можно использовать для стен предназначенные для потолка ПП и ППН. Толщина их всего 2,7 мм, что дает заметный выигрыш пространства.

Потолочные ПП и ППН, как легко догадаться из названия, обычно используются для подвесных потолков.

ПУ, профиль угловой, служит для защиты внешних углов гипсокартонных конструкций. Его «сажают» поверх гипсокартона прямо на шпаклевку.

Профиль маячковый, ПМ, помогает выравнивать стену.

Лазерный уровень предназначен для точной разметки помещения.

Количество направляющего профиля ПН легко подсчитать исходя из наших запросов. Что же касается профиля стоечного, ПС, то его нужно устанавливать по периметру с шагом 60 см. Если в будущем гипсокартон планируют покрыть плиткой, шаг для ПС должен быть уже 40 см. Учтя это и измерив высоту стены, легко узнать, какое количество его потребуется.

Нужно учесть еще кое-что. Оконные и дверные проемы потребуют отдельных каркасов. Гипсокартон должен сходиться краями над дверями и окнами, по углам швов не должно быть.

Для монтажа конструкции потребуется следующий инструмент:

  1. Уровень лазерный (для потолка — водяной, с длиной 2 м).
  2. Строительный уровень, малярное правило, 2 м.
  3. Перфоратор со сверлами.
  4. Шуруповерт, лучше всего аккумуляторный.
  5. Отвертка, пассатижи.
  6. Просекатель (по желанию).
  7. Ножницы по металлу.
  8. Ножовка по гипсокартону.
  9. Рубанок обдирочный для снятия фаски с краев гипсокартона.

Чтобы выполнить монтаж профиля, потребуются также:

  • саморезы по металлу, 11 мм и 25 мм;
  • дюбели для бетона;
  • удлинители профиля (если высота стены больше, чем длина стоечного профиля);
  • подвесы прямые.

Учтите, что саморезы лучше всего брать белые, покрытые краской: они не окисляются.

Технология укладки гипсокартона на стены. Выполняя ремонт своими руками гипсокартон часто звукоизолируют и утепляют.

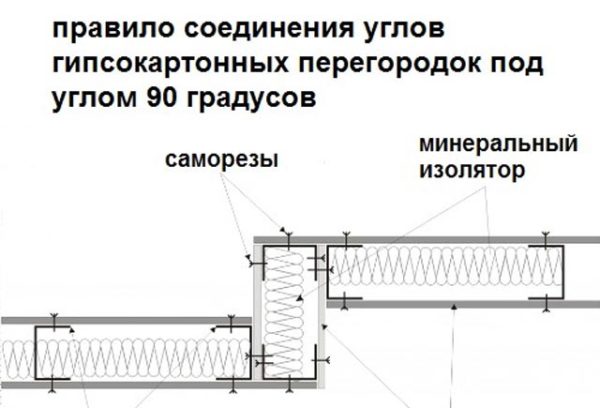

соединение углов

Поперечины завершают монтаж конструкции. Измеряем расстояние между вертикальными профилями. Их еще называют несущими, потому что именно они несут на себе гипсокартон, когда ремонт закончен.

Теперь нарезаем согласно этому расстоянию поперечины, оставляя с двух сторон небольшие куски профильной спинки, длиной по 7-10 см. Отгибаем получившиеся выступы.

Надо решить, откуда начнется монтаж гипсокартона — от пола или от потолка. Помните, что лист гипсокартона крепится на конструкции вертикально, то есть по длине.

https://www.youtube.com/watch?v=5eARVFKyZLU

Перекладины прикручиваем саморезами к несущим ПС так, чтобы спинка смотрела на ту сторону, откуда пойдет первый лист. Обычная ширина гипсокартона — 120 см, поэтому нужно крепить сразу 2 перекладины на одном уровне.

Для следующего листа перекладины крепим, отступив 30-40 см выше или ниже. Крестообразных стыков быть не должно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
