Инструкция по сборке твердотельного реле своими руками

Конструкция и принцип работы твердотельного реле

Если большая часть подобной электроники традиционно содержит подвижные детали контактных групп, твердотельное реле таких деталей не имеет совсем. Коммутация цепи схемой устройства осуществляется по принципу электронного ключа. А роль электронных ключей обычно исполняют встроенные в тело реле полупроводники – силовые транзисторы, симисторы, тиристоры.

Прежде чем пытаться изготовить твердотельное реле самостоятельно, логично ознакомиться с базовой конструкцией подобных устройств, понять принцип их функционирования.

Промышленным производством выпускаются реле твердотельные различной конфигурации, предназначенные под самые разные условия практического применения. Выбор модификаций обширный

В рамках плотного изучения прибора сразу же следует выделить преимущественные стороны ТТР:

  • коммутация мощной нагрузки;
  • высокая скорость переключения;
  • идеальная гальваническая развязка;
  • способность кратковременно держать высокие перегрузки.

Среди механических конструкций найти реле с подобными параметрами реально не представляется возможным. Вообще, преимущества относительно механических собратьев у твердотельных реле выражаются внушительным списком.

Два электронных прибора, функционально обеспечивающих коммутацию цепей: слева сделан на основе твердотельной конструкции, справа — традиционная механическая система переключения

Условия эксплуатации для ТТР практически не ограничивают применение этих устройств. К тому же отсутствие подвижных механических деталей благоприятно сказывается на продолжительности службы приборов. Так что есть все основания, чтобы заняться твердотельным реле – собрать устройство своими руками.

Однако, справедливости ради, наряду с положительными моментами следует отметить свойства реле, характеризуемые как недостатки. Так, для эксплуатации мощных приборов, как правило, требуется дополнительный компонент конструкции, который предназначен отводить тепло.

На случай коммутации мощной нагрузки реле твердотельного исполнения практически всегда дополняются мощными радиаторами охлаждения. Этот момент несколько усложняет применение ТТР

Радиаторы охлаждения твердотельных реле имеют габаритные размеры в несколько раз превосходящие габариты ТТР, что снижает удобство и рациональность монтажа.

Приборы ТТР в процессе эксплуатации (в закрытом состоянии) дают обратный ток утечки и показывают нелинейную вольт-амперную характеристику. Не все твердотельные реле допустимо использовать без ограничений в характеристиках коммутируемых напряжений.

Конструкция для применения только в схемах, где питание осуществляется постоянным током. Обычно эти приборы отличают малые габариты и небольшая мощность коммутации

Отдельные виды устройств предназначены коммутировать только постоянный ток. Внедрение твердотельных реле в схему обычно требует обращения к дополнительным мерам, направленным на блокировку ложных срабатываний.

Инструкция по сборке твердотельного реле своими руками

Управляющий сигнал (обычно напряжение низкого уровня, исходящее, к примеру, от контроллера управления) подаётся на светодиод оптоэлектронной пары, присутствующей в схеме ТТР. Светодиод начинает излучать свет в сторону фотодиода, который в свою очередь открывается и начинает пропускать ток.

Обобщённая схема ТТР, наглядно показывающая, каким образом функционирует электронный прибор: 1 – источник напряжения управления; 2 – оптопара внутри корпуса реле; 3 – источник тока нагрузки; 4 — нагрузка

Проходящий через фотодиод ток приходит на управляющий электрод ключевого транзистора или тиристора. Ключ открывается, замыкает цепь нагрузки.

Так работает функция коммутации прибора. Вся электроника традиционно заключена в монолитный корпус. Собственно, поэтому устройство и получило название твердотельного реле.

Весь существующий ассортимент приборов условно можно разделить по группам, исходя из категории подключаемой нагрузки, особенностей контроля и коммутации напряжений. Таким образом, в общей сложности наберётся три группы:

  1. Устройства, действующие в цепях постоянного тока.
  2. Устройства, действующие в цепях переменного тока.
  3. Универсальные конструкции.

Первая группа представлена приборами с параметрами рабочих управляющих напряжений  3 – 32 вольта. Это относительно малогабаритная электроника, наделённая светодиодной индикацией, способная функционировать без перебоев при температурах -35 / 75ºС.

Широко распространённое исполнение электронного прибора для применения в однофазной электрической сети. Также встречаются иные варианты конструкций, но значительно реже

Вторая группа – устройства, предназначенные под установку в сетях переменного напряжения. Здесь представлены конструкции ТТР для установки в сетях переменного тока, управляемые напряжением 24 – 250 вольт. Есть устройства, способные коммутировать нагрузку высокой мощности.

Третья группа – приборы универсального назначения. Схемотехника этого вида устройств поддерживает ручную настройку на использование в тех или иных условиях.

Твердотельное реле постоянного тока

Если отталкиваться от характера подключаемой нагрузки, следует выделить два вида твердотельных реле переменного тока: однофазные и трёхфазные. Оба вида рассчитаны на коммутацию достаточно мощной нагрузки при токах 10 — 75 А. При этом пиковые кратковременные значения тока могут достигать величины 500 А.

Широко распространённый вариант исполнения для применения в трёхфазной электрической сети. Часто используется в качестве линейного регулятора мощных электрических нагревателей (ТЭН)

В качестве нагрузки, коммутируемой твердотельными реле, могут выступать ёмкостные, резистивные, индукционные цепи. Конструкции переключателей позволяют без лишнего шума, плавно управлять, к примеру, нагревательными элементами, лампами накаливания, электродвигателями.

Надёжность работы в достаточной степени высока. Но во многом стабильность и долговечность твердотельных реле зависит от качества производства изделий. Так, устройства, выпускаемые под некой торговой маркой «Impuls», часто отмечаются непродолжительным сроком службы. С другой стороны, изделия фирмы «Schneider Electric» не оставляют повода для критики.

По технологии создания твердотельные реле можно отнести к гибридным устройствам. Функцию контактной группы в твердотельных реле берёт на себе электронный силовой ключ. Это позволяет избежать возникновения дуги в процессе коммутации. Такое качество незаменимо при эксплуатации узла на участках сильного химического загрязнения.

Среди других плюсов элемента можно выделить:

  • сверхбыструю реакцию на поступивший сигнал (тысячные доли миллисекунд);
  • отсутствие гистерезиса;
  • большой диапазон рабочих температур;
  • бесшумное изменение параметров цепи.

Свою основную функцию твердотельные реле выполняют за счёт полупроводниковых элементов. Процесс действия схож с классическим реле, которое, как мы знаем, включает в себя управляющие катушки и специальные контакты. При подаче напряжения происходит замыкание, либо размыкание контактов. Альтернативой этим контактам и являются полупроводниковые приборы.

Схема для подключения реле

Все полупроводниковые устройства такого рода поделены на участки, среди которых: входная часть, оптическая развязка, триггер, а также цепи переключения и защиты. На входе присутствует отдельная первичная цепь, куда последовательным способом включено сопротивление. Главная задача входного участка – принимать импульсы, передавая их в дальнейшем на участок коммутации.

На схемах и фото твердотельного реле видно, что две цепи имеют между собой изоляционный слой. Его роль выполняет оптическая развязка. От типа и особенностей развязки зависят общие конечные характеристики прибора и особенности его работы.

Чтобы понимать, как правильно подключить твердотельные реле, необходимо подробнее разобраться в его конструкции. Так, сигнал на входе обрабатывается при помощи триггерной цепи. Цепь представляет собой индивидуальную деталь конструкции и активно задействуется в переключении выхода. Она, в зависимости от структуры прибора, может также входить в состав вышеупомянутой развязки.

Регулирование напряжения нагрузки происходит на участке, где расположены транзистор, симистор и диод из кремния.

При изготовлении своими руками твердотельного реле на полевом транзисторе важно учитывать параметры схемы, в которой оно будет использоваться. Но давайте, чтобы разобраться в особенностях работы твердотельных элементов, рассмотрим обычные электромагнитные реле. В них, когда на обмотку подается напряжение, генерируется магнитное поле. С его помощью происходит притягивание контактов.

Читать далее:  Как сделать индукционный нагреватель своими руками? Простейший индукционный нагреватель своими руками Индукционный нагреватель на разряднике.

При этом цепь либо размыкается, либо замыкается. Есть один недостаток у такого механизма – имеется в конструкции немало подвижных элементов. У твердотельных их нет, а это является основным преимуществом. Также можно выделить следующие особенности:

  1. Включение и отключение нагрузки происходит только в том случае, когда напряжение проходит через нуль.
  2. При работе не происходит появление помех электрического типа.
  3. Достаточно большой диапазон напряжений, при котором работает устройство.
  4. Между цепями управления и нагрузкой качественная изоляция.
  5. Высокая механическая прочность изделия.

А еще при работе не издается ни единого звука – просто открывается и закрывается переход полупроводника.

Посмотрим схему этого очень полезного и нужного устройства.

Основу схемы составляют силовой симистор Т1 — BT138-800 на 16 Ампер и управляющий им оптрон МОС3063. На схеме выделены чёрным цветом проводники, которые нужно проложить медным проводом повышенного сечения, в зависимости от планируемой нагрузки.Управление светодиодом оптрона мне удобнее запитать от 220 Вольт, а можно от 12 или 5 Вольт, кому как нужно.

Для управления от 5 Вольт, нужно гасящий резистор 630 Ом поменять на 360 Ом, остальное всё одинаково.Номиналы деталей рассчитаны на МОС3063, если примените другой оптрон, то номиналы нужно пересчитать.Варистор R7 защищает схему от бросков напряжения.Цепочку индикаторного светодиода можно совсем убрать, но с ней получается нагляднее, что аппарат работает.

Резисторы R4, R5 и конденсаторы C3, C4 служат для предотвращения выхода из строя симистора, их номиналы рассчитаны на ток не выше 10 Ампер. Если потребуется реле на большую нагрузку, то номиналы нужно пересчитывать.Радиатор охлаждения для симистора впрямую зависит от нагрузки на него. При мощности триста Ватт, радиатор не нужен вовсе, и соответственно – чем больше нагрузка, тем больше площадь радиатора.

Чем меньше будет симистор перегреваться, тем дольше проработает и поэтому даже кулер охлаждения не будет лишним.Если вы планируете управлять повышенной мощностью, то наилучшим выходом будет поставить симистор большей мощности, например, ВТА41, который рассчитан на 40 Ампер, или подобный ему. Номиналы деталей подойдут без пересчёта.

В силовой электронике часто возникает необходимость использовать одно- или 3 х-фазное твердотельное реле. Своими руками изготовить это устройство можно по одной из схем, представленных в статье.

Преимущество твердотельного реле перед механическими контакторами очевидно – у них ресурс намного выше. И это из-за того, что в них нет ни одного механического компонента, а именно они являются наиболее уязвимыми.

Для изготовления твердотельного реле можно использовать цепочки, состоящие из схемы управления и симистора. Гальваническую развязку осуществляет симисторная оптопара. В схеме используются такие элементы:

  1. Оптопара типа МОС3083.
  2. Симистор марки ВТ139-800 16А с изолированным анодом.
  3. Ограничивающий резистор, который снижает ток, проходящий через светодиод.
  4. Светодиод для индикации работы устройства.
  5. К управляющему электроду симистора подключается резистор 160 Ом.

А теперь давайте рассмотрим более детально процесс изготовления устройства.

Основу схемы составляют силовой симистор Т1 — BT138-800 на 16 А и управляющий им оптрон МОС3063. На схеме выделены чёрным цветом проводники, которые нужно проложить медным проводом повышенного сечения в зависимости от планируемой нагрузки.

Управление светодиодом оптрона мне удобнее запитать от 220 Вольт, а можно от 12 или 5 Вольт, кому как нужно.

Для управления от 5 Вольт нужно гасящий резистор 630 Ом поменять на 360 Ом, остальное всё одинаково. Номиналы деталей рассчитаны на МОС3063, если примените другой оптрон, то номиналы нужно пересчитать.

Варистор R7 защищает схему от бросков напряжения. Цепочку индикаторного светодиода можно совсем убрать, но с ней получается нагляднее, что аппарат работает.

Резисторы R4, R5 и конденсаторы C3, C4 служат для предотвращения выхода из строя симистора, их номиналы рассчитаны на ток не выше 10 Ампер. Если потребуется реле на большую нагрузку, то номиналы нужно пересчитывать.

Радиатор охлаждения для симистора впрямую зависит от нагрузки на него. При мощности триста Ватт, радиатор не нужен вовсе, и соответственно — чем больше нагрузка, тем больше площадь радиатора. Чем меньше будет симистор перегреваться, тем дольше проработает и поэтому даже кулер охлаждения не будет лишним.

Если вы планируете управлять повышенной мощностью, то наилучшим выходом будет поставить симистор большей мощности, например, ВТА41, который рассчитан на 40 Ампер, или подобный ему. Номиналы деталей подойдут без пересчёта.

Твердотельное реле своими руками: рекомендации по подбору деталей и монтаж корпуса

  • F1 — предохранитель на 100 мА.
  • S1 — любой маломощный переключатель.
  • C1 — конденсатор 0.063 мкФ 630 Вольт.
  • C2 — 10–100 мкФ 25 Вольт.
  • C3 — 2.7 нФ 50 Вольт.
  • C4 — 0.047 мкФ 630 Вольт.
  • R1 — 470 кОм 0.25 Ватт.
  • R2 — 100 Ом 0.25 Ватт.
  • R3 — 330 Ом 0.5 Ватт.
  • R4 — 470 Ом 2 Ватта.
  • R5 — 47 Ом 5 Ватт.
  • R6 — 470 кОм 0.25 Ватт.
  • R7 — варистор TVR12471, или подобный.
  • R8 — нагрузка.
  • D1 — любой диодный мост на напряжение не менее 600 Вольт, или собрать из четырёх отдельных диодов, например, 1N4007.
  • D2 — стабилитрон на 6.2 Вольта.
  • D3 — диод 1N4007.
  • T1 — симистор ВТ138-800.
  • LED1 — любой сигнальный светодиод.

Учитывая конструкционную особенность прибора (монолит), схема собирается не на текстолитовой плате, как это принято, а навесным монтажом.

Вот такой выглядит самодельная конструкция твердотельного реле. Сделать нечто подобное несложно. Нужны лишь базовые навыки электронщика и электрика. Материальные затраты небольшие

Схемотехнических решений в этом направлении можно отыскать множество. Конкретный вариант зависит от требуемой коммутируемой мощности и прочих параметров.

Перечень элементов простой схемы для практического освоения и построения твердотельного реле своими руками следующий:

  1. Оптопара типа МОС3083.
  2. Симистор типа ВТ139-800.
  3. Транзистор серии КТ209.
  4. Резисторы, стабилитрон, светодиод.

Принципиальная схема маломощного твердотельного реле для сборки своими руками. Небольшое количество деталей и простой навесной монтаж позволяют спаять схему без труда

Благодаря использованию оптопары МОС3083 в схеме формирования сигнала управления величина входного напряжения может изменяться от 5 до 24 вольт.

А за счёт цепочки, состоящей из стабилитрона и ограничительного резистора, снижен до минимально возможного ток, проходящий через контрольный светодиод. Такое решение обеспечивает долгий срок службы контрольного светодиода.

Собранную схему нужно проверить на работоспособность. Подключать при этом напряжение нагрузки 220 вольт в цепь коммутации через симистор необязательно. Достаточно подключить параллельно линии коммутации симистора измерительный прибор – тестер.

Проверка работоспособности твердотельного реле с помощью измерительного прибора. Если на вход устройства подано управляющее напряжение, переход симистора должен быть открыт

Режим измерений тестера нужно выставить на «мОм» и подать питание (5-24В) на схему генерации напряжения управления. Если всё работает правильно, тестер должен показать разницу сопротивлений от «мОм» до «кОм».

Инструкция по сборке твердотельного реле своими руками

Под основание корпуса будущего твердотельного реле потребуется пластина из алюминия толщиной 3-5 мм. Размеры пластины некритичны, но должны соответствовать условиям эффективного отвода тепла от симистора при нагреве этого электронного элемента.

Читать далее:  Установка накладной мойки пошаговая инструкция по самостоятельному монтажу

Каркас под заливку корпуса будущего прибора. Делается из картонной полосы или других подходящих материалов. На алюминиевой подложке закрепляется универсальным клеем

Поверхность алюминиевой пластины должна быть ровной. Дополнительно необходимо обработать обе стороны – зачистить мелкой шкуркой, отполировать.

На следующем этапе подготовленная пластина оснащается «опалубкой» — по периметру приклеивается бордюр из плотного картона или пластика. Должен получиться своеобразный короб, который в дальнейшем будет залит эпоксидной смолой.

Внутрь созданного короба помещается собранная «навесом» электронная схема твердотельного реле. На поверхность алюминиевой пластины укладывается только симистор.

Закрепление симистора на алюминиевой подложке. Главное условие – этот электронный компонент необходимо плотно прижать к металлическому основанию. Только так обеспечивается качественный теплоотвод и надёжность работы

Никакие другие детали и проводники схемы не должны касаться алюминиевой подложки. Симистор прикладывается к алюминию той частью корпуса, которая рассчитана под установку на радиатор.

Следует использовать теплопроводящую пасту на площади соприкосновения корпуса симистора и алюминиевой подложки. Некоторые марки симисторов с неизолированным анодом обязательно требуется ставить через слюдяную прокладку.

Вариант крепления симистора к подложке при помощи клёпки. С обратной стороны клёпка расплющивается заподлицо с поверхностью подложки

Симистор нужно плотно прижать к основанию каким-то грузом и залить по периметру эпоксидным клеем либо закрепить каким-то образом без нарушения глади обратной стороны подложки (например, заклёпкой).

Изготовление твердотельного реле

Рекомендуется заключать все элементы схемы в металлический корпус, чтобы охлаждение происходило намного лучше. Для надежности нужно заливать короб при помощи клеевого пистолета. Главное при работе – это правильно подобрать металлическую подложку, чтобы обеспечить наилучшее отведение тепла. Для изготовления используется опалубка, в которую заключается твердотельное реле постоянного тока. Своими руками ее изготовить можно из любого материала.

Идеально подойдет пластиковая коробка или отрезок трубы. Все зависит от того, какой размер у изделия. Металлическая подложка должна размещаться в этой опалубке. Тщательно нужно залить клеем все элементы схемы, отверстия в корпусе, чтобы обеспечить качественную изоляцию. Обратите внимание на то, что у симисторов выводы обычно неоднозначно определяются, поэтому их нужно заранее проверить.

Независимо от того, какой производитель твердотельного реле, элементная база у него постоянна – в редких случаях можно найти незначительные различия. На входе обычно устанавливается резистор, соединяется он последовательно с оптическим устройством. Иногда сопротивление изготавливается по сложной конструкции, в которую включается защита от обратной полярности и регулятор тока. Нужно выделить такие свойства твердотельных реле:

  1. При помощи оптической развязки обеспечивается изоляция различных цепей электронного устройства.
  2. При помощи переключающей цепи удается осуществить подачу на нагрузку питающего напряжения.
  3. С помощью триггерной цепи обрабатывается входной сигнал и происходит его переключение на выход.

Как видите, трудностей при изготовлении нет никаких. Если сомневаетесь в своих силах, то лучше, конечно, приобрести промышленный образец устройства. Можно выделить ключевые особенности самодельных реле:

  1. Управляющее напряжение – 3..30 В, ток постоянный.
  2. К выходу допускается подключать источники напряжением 115..280 В.
  3. Выходная мощность порядка 400 Вт.
  4. Минимальный ток, при котором работает устройство, составляет около 50 мА.

Если устройство используется для коммутации низких токов (до 2 А), то нет необходимости устанавливать радиатор. Но если токи высокие, будет происходить сильный нагрев элементов. Поэтому об охлаждении нужно позаботиться – установите дополнительный радиатор и кулер (если имеется возможность организовать питание для него).

Обратите внимание на то, что при управлении асинхронными моторами нужно увеличивать примерно в 10 раз запас по току. При запуске двигатель «тянет» из сети ток, который в несколько раз превышает рабочее значение. Именно по этой причине нужно использовать силовые элементы со значительным запасом по току.

Чтобы изготовить реле тока своими руками, нужно запастись рядом электронных компонентов, составляющих основу коммутирующих цепей. Также потребуются специальные материалы, из которых будет изготавливаться корпус самодельного реле.

В качестве электронных компонентов, используемых при самостоятельном изготовлении простейшего образца ТТР, обычно применяются следующие распространенные детали:

  • оптронная пара МОС3083;
  • симистор марки ВТ139-800;
  • биполярный транзистор серии КТ209;
  • комплект резисторов, а также стабилитрон и светодиод, служащий индикатором срабатывания реле.

Перечисленные электронные элементы спаиваются навесным способом согласно приводимой в источниках схеме. Наряду с другими компонентами она содержит в своем составе ключевой транзистор, подающий стабилизированные импульсы на управляющий диод оптронной пары.

Под воздействием этих импульсов происходит мгновенное срабатывание полупроводникового симистора, включенного в коммутируемую цепочку. Применение в такой схемы включения оптронной пары позволяет управлять постоянными потенциалами от 5 до 24 Вольт.

Инструкция по сборке твердотельного реле своими руками

Ограничительная цепочка из резистора со стабилитроном необходима для снижения амплитуды тока, протекающего через светодиод и управляющий элемент до минимальной величины. Такое схемное решение позволяет продлить срок службы большинства используемых при построении схемы элементов.

Инструкция по сборке твердотельного реле своими руками

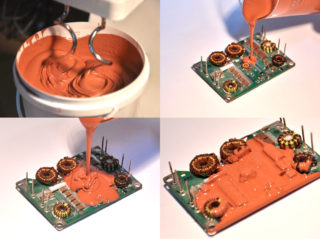

Заливка платы компаундом

Для изготовления корпуса сборного изделия в первую очередь потребуется алюминиевая пластина толщиной 3-5 мм, она будет служить основанием под электронную сборку. Размеры выбираются произвольно при условии, что они гарантируют хороший отвод тепла в окружение. Еще одно требование, предъявляемое к этой детали – хорошо обработанная, абсолютно гладкая поверхность, отполированная специальным инструментом или до блеска зачищенная шкуркой.

На следующем шаге подготовки корпуса выбранная в качестве основания пластина оборудуется окаймлением из приклеиваемой по периметру полоски картона. В итоге получится небольшой короб, предназначенный для размещения уже собранной ранее электронной схемы. На его основании из компонентов жестко крепится только симистор, все остальные элементы удерживаются в пределах корпуса за счет собственных связей.

В дальнейшем надежный крепеж всей сборки обеспечивается заливаемым в коробку жидкого компаунда, заранее подготовленного в подходящей емкости. После его застывания получится монолитная конструкция, по защищенности от вибраций и других воздействий не уступающая лучшим промышленным образцам. Единственный ее недостаток – невозможность разборки с целью последующего ремонта схемы.

Сначала намечаем размещение радиатора, макетной платы и прочих деталей в корпусе и закрепляем их на места.

Симистор нужно изолировать от радиатора охлаждения специальной теплопроводной пластиной с применением теплопроводной пасты. Паста должна слегка вылезти из-под симистора при закручивании крепёжного винта.

Далее размещаем следующие детали в соответствии со схемой и припаиваем их.

Припаиваем провода для подключения питания и нагрузки.

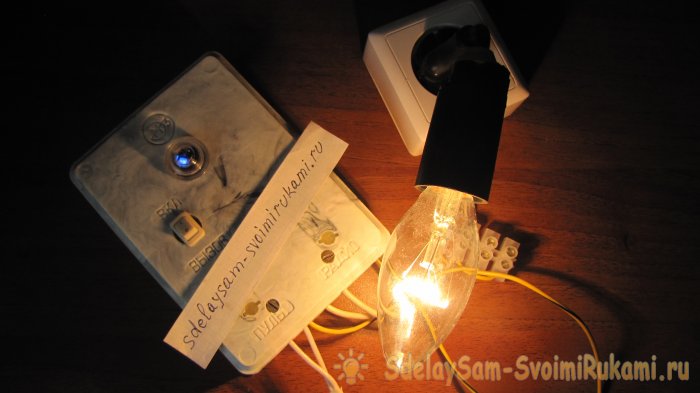

Помещаем устройство в корпус, предварительно испытав его при минимальной нагрузке.

Испытание прошло успешно.

Как понятно из принципа работы, твердотельное реле актуальнее всего использовать в случаях, когда за малый период времени необходимо большое количество раз подать и снять нагрузку. Электромеханические приборы с такой задачей справляются плохо, быстро теряют свои свойства и просто-напросто ломаются. В них регулярно нужно очищать контакты, и даже, если вы будете это делать, риск выгорания или залипания контакта всё равно огромен.

Твердотельные приборы, в свою очередь, обеспечивают высокую надёжность, а также тихую и бесперебойную работу. Кроме того, они обладают компактными размерами. Но при этом имеют заметно большую стоимость, чем электромеханические узлы. Поэтому, если имеет место фактор экономии, полупроводники не всегда являются оптимальным вариантом.

Читать далее:  Вентиляционная решетка с обратным клапаном виды устройство принцип работы инструкции по монтажу

Инструкция по сборке твердотельного реле своими руками

Для правильной эксплуатации прибора, а также, если вы хотите знать, как проверить твердотельное реле, стоит запомнить следующие тезисы:

  • Соединение в устройствах производится винтовым методом. Пайка для данной цели не используется.
  • Дабы не нарушить целостность корпуса и не допустить выхода прибора из строя, оградите его попадания пыли, частиц металла и любых механических воздействий извне.
  • Держите реле как можно дальше от легко возгораемых предметов. Не трогайте устройство в активной фазе его работы, существует риск получения ожога.
  • Прежде чем включить прибор, проверьте, верно ли реализована коммутация.
  • Если температура корпуса достигла отметки свыше 60°C, поместите прибор на охлаждающий радиатор.
  • Ни в коем случае не допускайте короткого замыкания на участке выхода. Это приведёт к мгновенной поломке устройства.

Принцип построения этого устройства неизменен, независимо от конкретной модели.

  • вход;
  • оптическую развязку;
  • триггерную цепь;
  • цепь переключателя;
  • цепь защиты.

Пример подключения твердотельного реле

Реле контроля тока – это устройство, которое реагирует на резкие перепады величины поступающего электрического тока и при необходимости отключает питание определенного потребителя или всей системы электрообеспечения. Его принцип действия основан на сравнивании внешних электрических сигналов и мгновенном реагировании при их несовпадении с параметрами работы прибора. Используется для работы генератора, насоса, двигателя автомобиля, станочного оборудования, бытовых приборов и прочего.

Фото – OptiDin ОМ-110

Существуют такие виды приборов постоянного и переменного тока:

  1. Промежуточные;
  2. Защитные;
  3. Измерительные;
  4. Давления;
  5. Времени.

Промежуточное устройство или реле максимального тока (РТМ, РСТ 11М, РС-80М, РЭО-401) применяется для размыкания или замыкания цепей определенной электрической сети при достижении определенного значения тока. Чаще всего используется в квартирах или домах с целью повышения защиты бытового оборудования от скачков напряжения и силы тока.

Фото – схема РТЗ – 50

Принцип действия теплового или защитного прибора основан на контроле температуры контактов определенного прибора. Оно используется для защиты приборов от перенагревания. К примеру, если утюг перегреется, то такой датчик автоматически отключит питание и включит его после остывания прибора.

Фото – РСТ-80АВ

Статическое или измерительное реле (РЭВ) помогает замыкать контакты цепи при появлении определенного значения электрического тока. Его главное назначение – это сравнение имеющихся параметров сети и необходимых, а также быстрое реагирование на их изменение.

Реле давления (РПИ-15, 20, РПЖ-1М, FQS-U, FLU и прочие) необходимо для контроля жидкости (воды, масла, нефти), воздуха и т. д. Используется для отключения насоса или прочего оборудования при достижении установленных показателей давления. Часто используются в водопроводных системах и на станциях техобслуживания авто.

Реле выдержки времени (производитель EPL, Danfoss, а также модели РТВ) необходимы для управления и замедления реагирования определенных приборов при обнаружении утечки тока или других неполадках в сети. Такие приборы релейной защиты применяются как в быту, так и в промышленности. Они препятствуют преждевременному включению аварийного режима, срабатыванию УЗО (оно же дифференциальное реле) и автоматических выключателей. Схема их установки часто сочетается с принципом включения в сеть защитного оборудования и дифов.

Помимо этого также бывают электромагнитные реле напряжения и тока, механические, твердотельные и т. д.

Твердотельное реле – это однофазное устройство для коммутации больших токов (от 250 А), обеспечивающее гальваническую защиту и изоляцию электрических цепей. Это, в большинстве случаев, электронное оборудование, предназначенное для быстрого и точного реагирования на возникновение проблем в сети. Еще одним преимуществом является то, что такое токовое реле можно сделать своими руками.

По конструкции реле классифицируются на механические и электромагнитные, а сейчас уже, как сказано выше, на электронные. Механическое может использоваться в различных условиях работы, для его подключения не требуется сложная схема, оно долговечное и надежное. Но вместе с этим, недостаточно точное. Поэтому сейчас в основном используются его более современные электронные аналоги.

Фото – РТ85

Реле тока и напряжения, являются основными элементами практически всех основных защит. Поэтому, давайте более детально разберемся с их сферой применения и схемой подключения.

Вы знаете, как изготовить твердотельное реле своими руками. Аналоги такого устройства встречаются в продаже достаточно часто. Можно использовать как любительские схемы, так и промышленные – зависит от того, какие возможности нужно получить от устройства. С помощью такого устройства обеспечивается контакт высоковольтной и низковольтной цепей.

Структура устройства:

  1. Оптическая развязка цепей.
  2. Триггерная цепь (может быть несколько).
  3. Защитные устройства и переключатели.
  4. Входы.

Вход – это первичная цепь, в которой устанавливается постоянное сопротивление. Функция входа заключается в приеме сигнала и передаче нужной команды на устройство, которое производит коммутацию нагрузки.

Инструкция для самостоятельной сборки твердотельного реле на 12 В

Если вы намерены собрать твердотельное реле, то вам понадобится соорудить цепочку с симистором, схемой управления и гальванической развязкой (по типу симисторной оптопары).

  • симисторной оптопарой MOC3083 (VD1);
  • симистором с изолированным анодом BT139-800 16A (V1 от Philips);
  • сопротивлением для ограничения тока через светодиод MOC3083 (R1 750Ом 0,5Вт);
  • светодиодом индикации АЛ307А (LD1);
  • резистором на управляющий электрод симистора 160 Ом (R2 , 0.125Вт).
  1. Для самостоятельной сборки твердотельного реле понадобится в первую очередь металлическая (лучше всего из алюминия) быстро проводящая тепло подложка. Конкретные габариты подложки (размеры и толщина) зависят от того, какое количество тепла нужно будет отводить от симистора (учитывайте также, что и сама подложка может располагаться на поверхности из металла).
  2. После потребуется опалубка под заливку. Она должна быть таких размеров, чтобы вместить все компоненты устройства. Под опалубку пойдёт любая подходящих габаритов пластиковая деталь.
  3. Клеевым пистолетом опалубка скрепляется с подложкой. Герметизируются все имеющиеся щели.
  4. Размещается предварительно спаянная и протестированная схема. Учтите, что не всегда можно сразу же точно определить положение выводов симистора. Чтобы уточнить этот момент следует соединить тестер на мегаомах с выходными концами симистора. Если симистор открывается, то уровень сопротивления вместо десятков мегаом снизится до единиц килоом.
  5. Между спинкой корпуса симистора и поверхностью подложки необходима прослойка из теплопроводной пасты (КПТ-8). Ранее не изолированный анод симистора также необходимо отгородить изоляционной прокладкой. В любом случае, ни одна составляющая схемы не должна иметь прямого контакта с металлической подложкой.
  6. Вновь вооружившись клеевым пистолетом нужно скрепить корпус симистора с подложкой.
  7. Уложить все прочие составляющие схемы, продолжая крепить их так, чтобы они не контактировали с подложкой.
  8. Залить форму компаундом.
  • симисторной оптопарой MOC3083 (VD1);
  • симистором с изолированным анодом BT139-800 16A (V1 от Philips);
  • сопротивлением для ограничения тока через светодиод  MOC3083 (R1 750Ом 0,5Вт);
  • светодиодом индикации АЛ307А (LD1);
  • резистором на управляющий электрод симистора 160 Ом (R2 , 0.125Вт).

Смотрите схему подключения фотореле

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
