Инфракрасный теплый пол под плитку (керамогранит): советы по монтажу и укладке

Укладываем пленочный теплый пол под плитку: этапы подключения

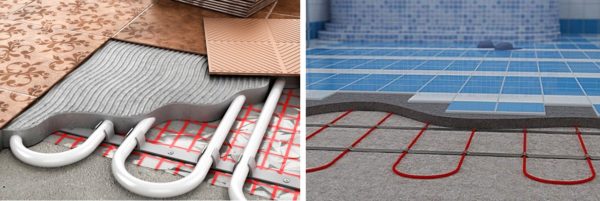

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации.

Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Расчет мощности

Эти действия надо выполнять для всех типов систем подогрева.

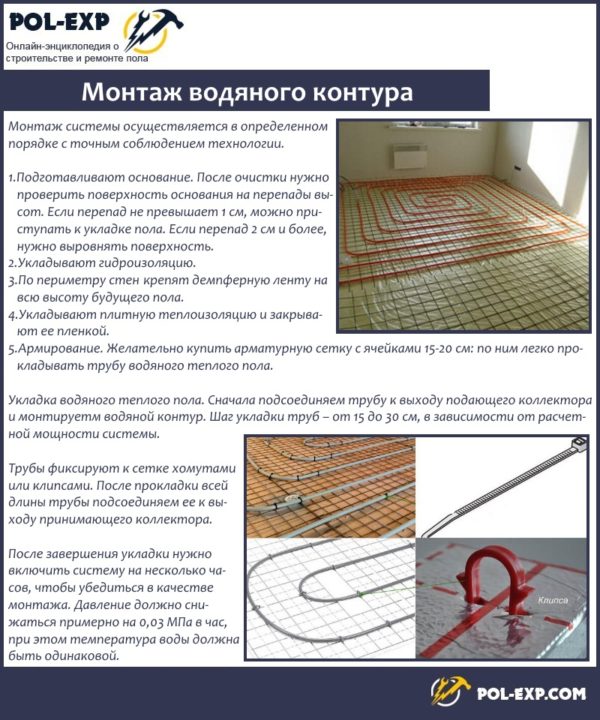

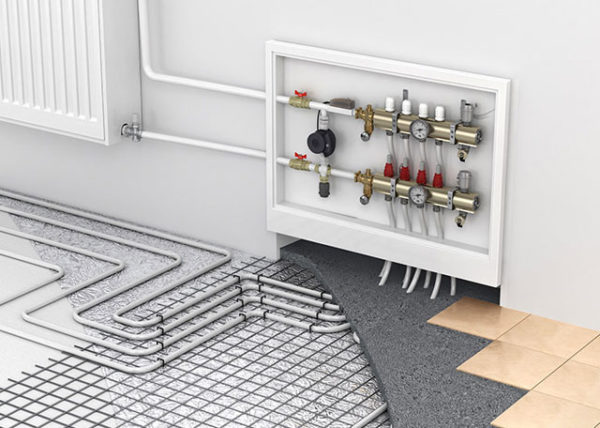

1. Водяные. Рассчитывают дополнительные потери температуры теплоносителя, данные сравниваются с возможностями котла. С учетом расчетов принимается окончательное решение о способе подключения водяной системы: к имеющемуся отоплению или к отдельному котлу.

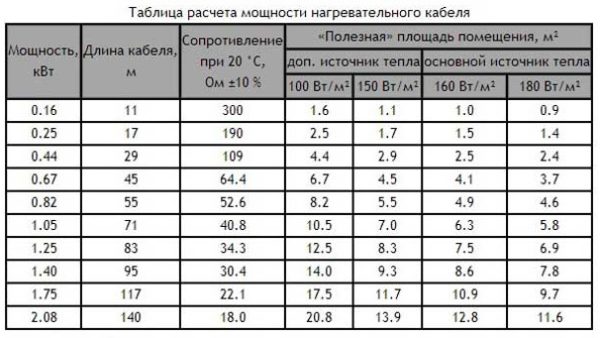

2. Электрические. Общая максимальная мощность установленных систем должна соответствовать двум критериям: техническим характеристикам проводки внутри дома и возможностям общего трансформатора. Дело в том, что в среднем мощность электрических систем колеблется в пределах 10–15 кВт, это очень много и требует обязательного согласования с владельцами электрических сетей и управляющими компаниями.

Как уже выше упоминалось, прочность и долговечность эксплуатации керамической плитки во многом зависит от качества стяжки. Нужно более подробно остановиться на этой операции, что позволит избежать многих ошибок. Для примера рассмотрим вариант с водяным подогревом пола с покрытием керамической плиткой.

Монтаж теплого пола выполняется в три этапа: сначала выравнивают основание (обычно с помощью черновой стяжки), затем укладывают водяной контур, подключают его к коллектору и производят проверку системы, завершают заливкой стяжки под финишное покрытие — плитку.

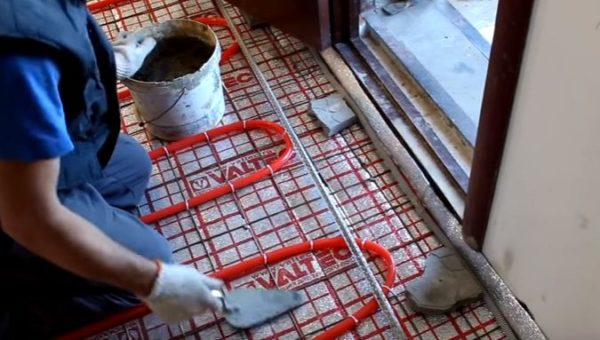

Если система работает нормально, можно приступать к заливке стяжки под плитку. Делать это нужно очень аккуратно, чтобы не повредить трубы.

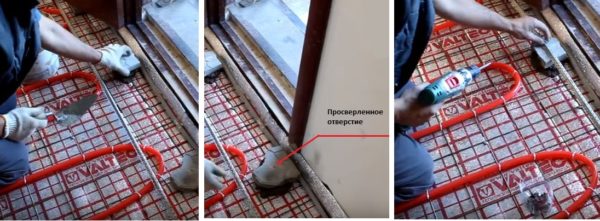

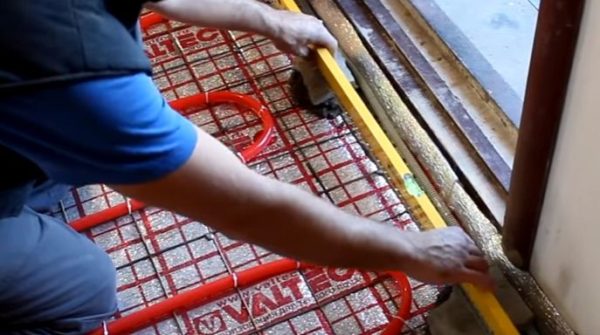

Шаг 1. Установите маяки. Их можно делать самостоятельно из массы или пользоваться специальными металлическими планками. Второй вариант предпочтительнее, работы намного упрощаются и ускоряются. Маяки можно использовать многократно и вынимать из раствора или оставлять их там насовсем. Профессионалы применяют второй вариант – профили стоят копейки, нецелесообразно терять время на их доставание и выравнивание бороздок.

Для подкладок можно применять куски тротуарной плитки, кирпича или иных стройматериалов на бетонной основе. Верхние поверхности труб должны накрываться стяжкой толщиной не менее трех сантиметров, в противном случае возможно появление так называемой зебры – неравномерного прогревания пола, чередования теплых и холодных участков.

Шаг 2. Подготовьте специальный песчаный раствор для выставления маяков. Он должен быть густым и с увеличенным процентным содержанием цемента, рекомендуется применять пропорцию 1 (цемент):3 (песок). Выставьте подкладки по уровню на цементные основания, прикрепите к ним металлическую рейку. Делать это можно при помощи имеющегося раствора или метизов. Если выбран второй вариант, то в подкладках предварительно надо просверлить отверстия и вставить пластиковые элементы дюбелей.

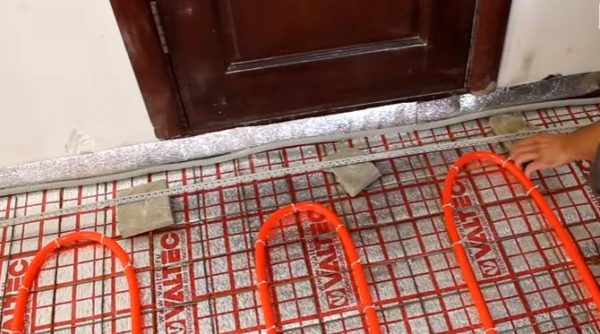

Если в помещении установлены двери, то высоту маячков надо согласовывать с их положением. Стяжка должна быть на сантиметр ниже порога: 0,5 см надо на толщину клея и 0,5 см на толщину плитки. Расстояние между маяками и стенами примерно 10 см, зазоры требуются для свободного прохождения правила во время выравнивания массы.

Таким же способом установите в помещении все маяки, количество зависит от размеров пола.

Производители систем подогрева рекомендуют под керамическую плитку стяжку делать из бетона марки М-300 с классом прочности не ниже В-22,5. Бетон выдерживает нагрузку на сжатие до 295 кг/см2, масса 2300–2500 кг/м3. Как уже выше говорилось, на все элементы теплого пола постоянно действуют внутренние нагрузки из-за циклического изменения линейных размеров.

Бетон можно готовить самостоятельно или использовать заводской. Если объем небольшой, то экономически целесообразно делать массу непосредственно на стройке вручную или при помощи бетономешалки. Значительные объемы раствора выгоднее заказывать у специализированных компаний. Какие преимущества имеет бетон промышленного изготовления?

1. Строго соблюдены пропорции. Количество ингредиентов измеряется автоматическими агрегатами, поля допусков минимальные. Еще один момент. Если на большом объеме раствора пропорции нарушатся в ту или иную сторону на несколько килограмм, то в процентном соотношении это ничтожная ошибка. На производстве берут из каждой партии образец, проверяют значения физической прочности, все действия оформляются соответствующими актами с подписями ответственных лиц. Они несут полную ответственность за качество своей продукции.
2. В бетон добавляется только рекомендованный щебень и лишь нужных фракций. Для этого на предприятия есть запасы ингредиентов различных технических характеристик.
3. При необходимости и по согласованию с заказчиком в бетон вводятся пластификаторы, ускорители, гидрофобизаторы, пластиковая арматура и прочие добавки, повышающие качество материала.

Главный недостаток один – довольно высокая стоимость. Кроме того, бетон привозится большими объемами, надо иметь достаточное количество рабочих и специальные агрегаты для его быстрой укладки. Перед принятием решения строители должны внимательно просчитывать экономические последствия своих действий.

Самодельный бетон намного дешевле привозного, его можно готовить только в необходимых объемах – значительно сокращается количество отходов. Еще одно достоинство – строители имеют возможность корректировать состав бетона по ходу выполнения работ, такие действия позволяют своевременно и с минимальными затратами исправлять допущенные ошибки.

По качеству растворов для теплых полов материалы располагаются следующим образом.

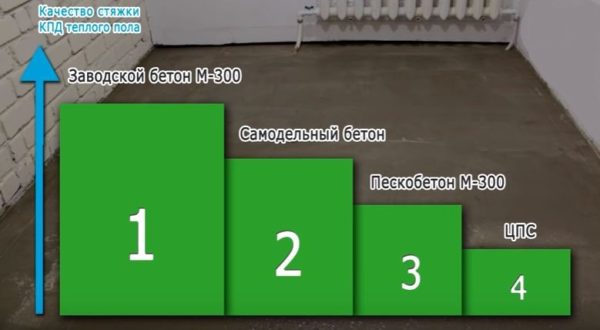

1. Заводской бетон М-300. Безусловный лидер по всем физическим показателям. Недостаток чисто экономический, но очень существенный.
2. Самодельный бетон. Занимает второе место, но только при одном условии – во время его изготовления соблюдаются пропорции и используются качественные ингредиенты.
3. Пескобетон М-300. Приемлемый вариант для помещений с небольшой нагрузкой на основание пола.
4. Цементно-песчаная стяжка. Наименее удачный выбор, рекомендуется использовать только в крайнем случае и лишь на поверхностях с невысокими нагрузками.

Если бетон готовится самостоятельно, то для улучшения его качества лучше применять пластификаторы. Они не сильно повышают себестоимость продукции, но дают возможность нивелировать технологические ошибки. Пластификаторы оказывают следующее влияние на бетон:

• повышают подвижность раствора. Бетон отлично растекается и принимает горизонтальное положение плоскости. Объем ручных работ по выравниванию минимальный, есть возможность заливать труднодоступные места;
• уменьшается скорость испарения влаги, вода используется для полимеризации. Это создает оптимальные условия для набора максимальной прочности, стяжка не боится значительных динамических и статических нагрузок;
• масса становится однородной, исключается образование воздушных карманов. Нагрев поверхности пола равномерный, минимизируются риски тепловых смещений из-за критических внутренних напряжений.

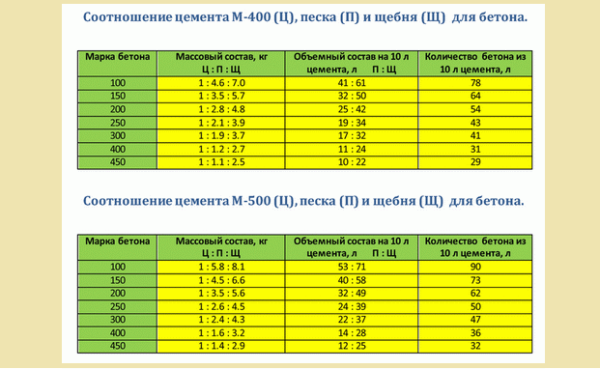

Опытные строители знают, что для бетонов высоких марок соотношение цемента к воде должно быть в пределах 0,4–0,6. Почему внимание обращается на этот параметр? От него автоматически зависит количество всех остальных наполнителей. К небольшому объему воды даже теоретически невозможно добавить очень много песка или щебня, а количество воды и цемента добавляется на начальных стадиях приготовления бетона.

Конструктивные особенности и общие правила укладки

Инфракрасный теплый пол под плитку – это система отопления, которая не передает ИК лучи сквозь цементно-песчаную стяжку, керамогранит или плиточный клей. Между прочим, в природе существует всего несколько прозрачных материалов, через которые могут проходить инфракрасные лучи.

Поэтому обогрев помещения осуществляется через разогретую поверхность керамогранита или керамическую плитку. Инфракрасный пол имеет высокий порог (КПД около 95%) преобразования электрической энергии в тепловую. Поэтому аналоги инфракрасного пола – тонкие и стержневые саморегулируемые маты или его модификации будут также хорошо обогревать помещение.

Старайтесь избегать прямого повреждения термопленки (монтаж производится только в мягкой обуви). Инфракрасный пол плохо сочетается с металлической армирующей сеткой и другими материалами, которые хорошо проводят ток. В качестве теплоотражающего элемента специалисты советуют использовать алюминиевую фольгу.

Инфракрасный теплый пол под плитку

Второй примечателен тем, что при его производстве используются плоские элементы, в которых присутствует карбоновая суспензия. С двух сторон от нее монтируются пленочные полимерные покрытия толщиной в 0,5 миллиметра, ширина полосы при этом может быть от 30 до 120 сантиметров.

Нагревательные элементы не ложатся в места, где будет устанавливаться низкая мебель. Требуется минимум 3 см свободного пространства. Чтобы направить тепло вверх, необходима установка под системой теплоотражающей изоляции. Нельзя устанавливать элементы на основе фольги, которая со временем разъедается.

Важные моменты:

• заранее продумать место для терморегулятора. Туда подводится проводка;
• определить зоны, где будет укладываться система теплого пола;
• поверхность для укладки должна быть чистой, ровной;
• лучше укладывать материал для отражения тепла по всей комнате, не только в местах, где ложится система. Закрепляется скотчем к полу, стыки должны быть ровными.

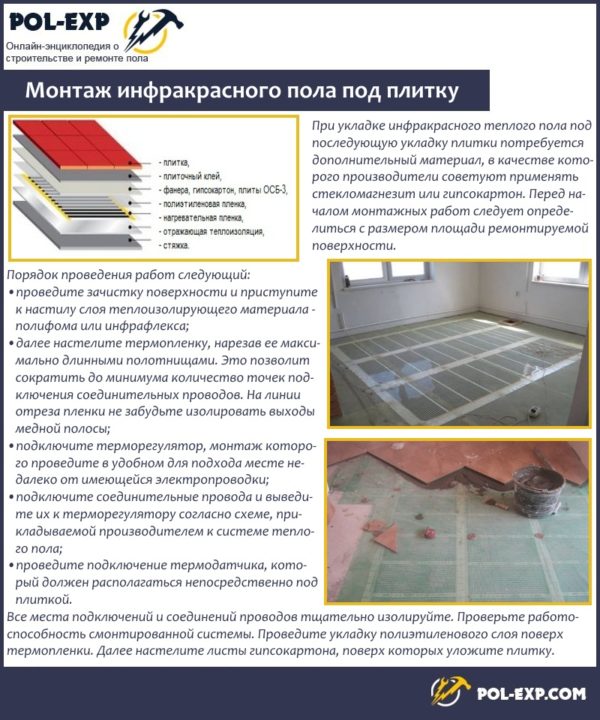

Монтаж производится в следующей последовательности:

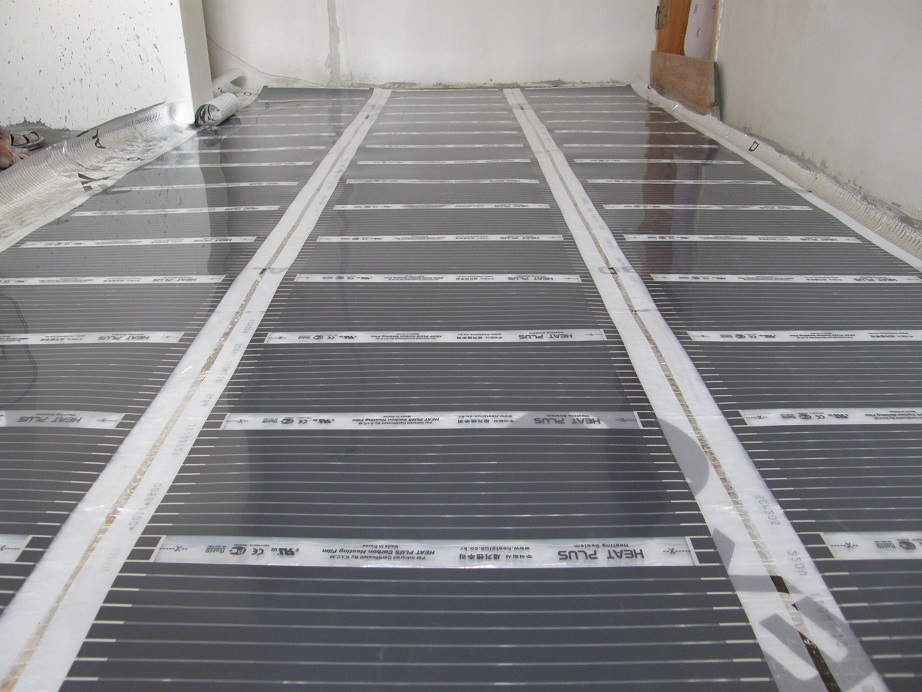

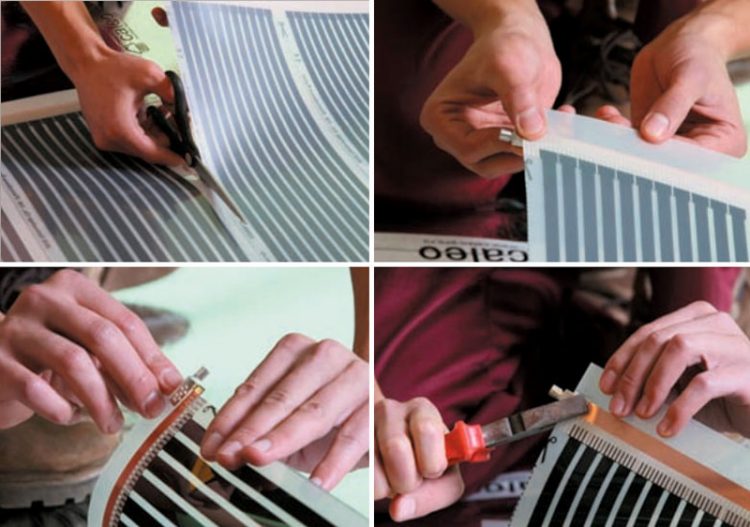

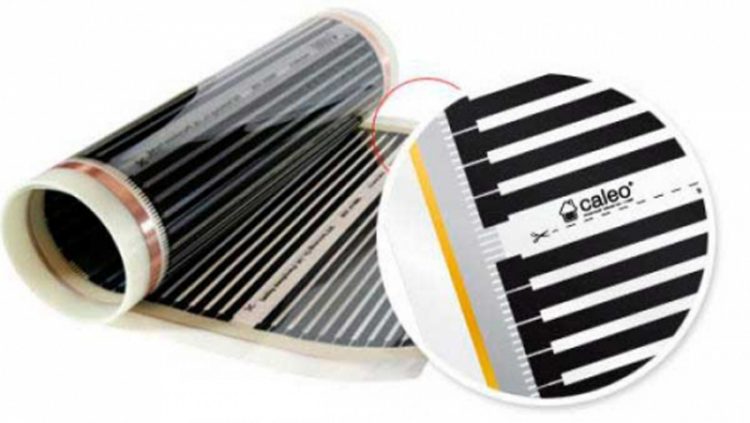

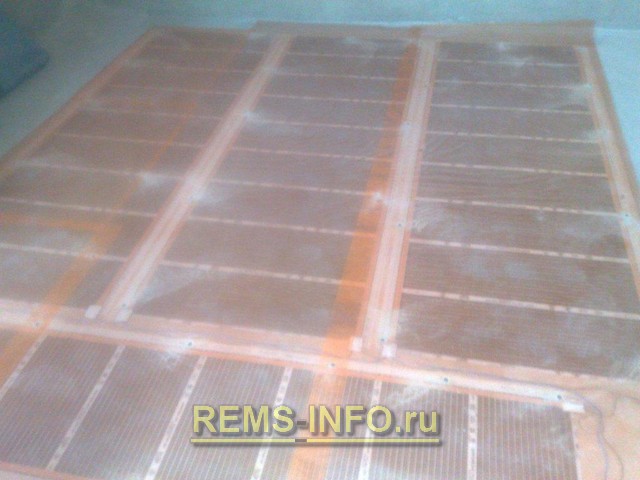

• Рулон с пленкой раскатывается по полу. По отмеченным полосам можно разрезать пленку, определяя необходимый размер. Контакты из меди укладываются вниз. Разрезать желательно как можно меньше.

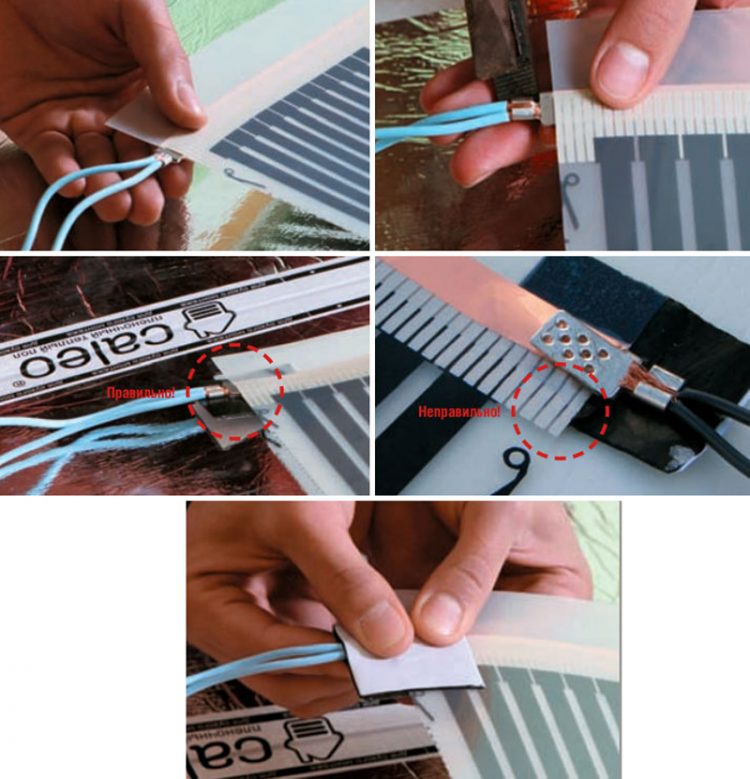

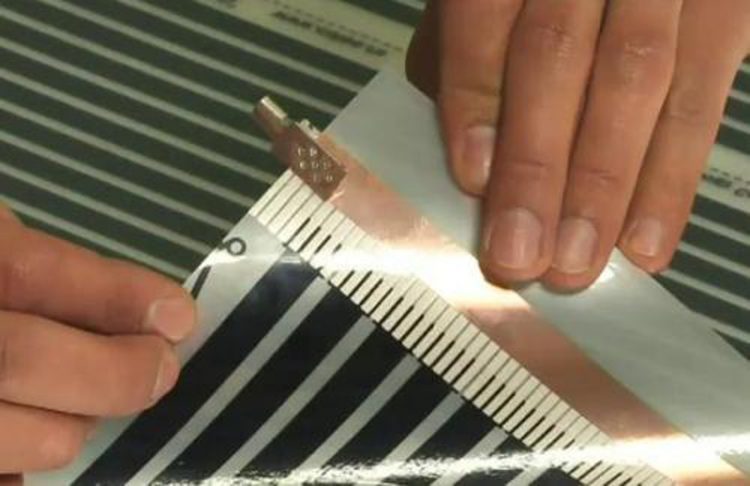

• Зажим закрепляется на медной полоске. Одна сторона находится в термопленке, вторая – наверху медной полоски. Фиксируется пассатижами.
• Линии разреза заклеиваются изоляцией из битума. Если разрезы делались не по намеченным полоскам, изолироваться должна вся поверхность разреза.
• Термопленка фиксируется скотчем, чтобы не происходило смещения.

• Терморегулятор устанавливается на стенку. Желательно ставить его возле розетки.

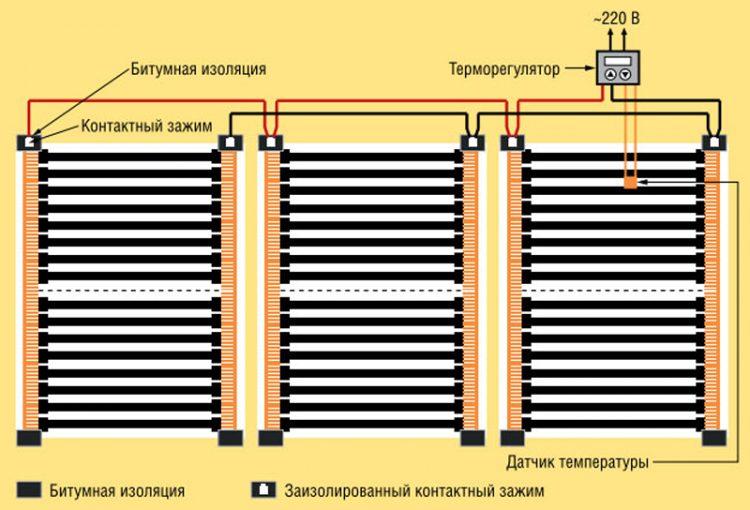

• В соответствии со схемой, провода прокладываются от нагревательных секций до терморегулятора. Не стоит располагать их вдоль одной стенки. Протягивать можно под плинтусами.
• Чтобы не было неровностей, можно под провода вырезать канавки в теплоотражающем слое.
• Чтобы подключить провода к нагревательным элементам, срезается изоляция на их концах. Он устанавливается в зажиме и закрепляется пассатижами. Провод не должен шататься в установленном пространстве.
• На пространство, где закреплялся конец провода, наклеивается битумная изоляция. По размерам должна быть такой, чтобы полностью изолировала поверхность.

• Другие концы проводов прикрепляются к терморегулятору в соответствие со схемой подключения на инструкции.
• К терморегулятору подключается датчик температуры. Один его конец закрепляется с помощью битумной изоляции на черную полосу нагревательного элемента. Чтобы не было неровностей, в теплоотражающем слое проделывается углубление.

• Проверяется работоспособность каждой нагревательной полосы.
• Укладывается гидроизоляция из полиэтилена.

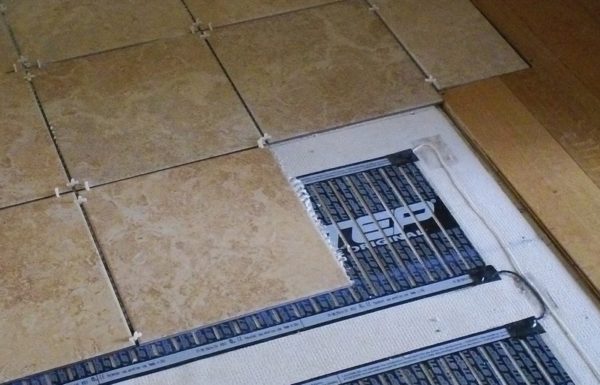

До укладки плитки необходимы предварительные работы. Ее можно укладывать поверху полиэтилена. На гидроизоляцию укладывается малярная сетка, чтобы повысить сцепление с поверхностью.

Второй вариант укладки – обшить поверхность гидроизоляционного слоя гипсоволокнистыми листами. Их устанавливать на саморезы к основанию, привинчивая между нагревательными элементами. Дальше укладывается плитка.

Термопленки предназначены для применения в полах, финишное покрытие которых укладывается без применения каких-либо растворов – то есть насухую.

К таковым относятся линолеум, ламинат, ковролин и ПВХ-плитка.

Если же ИК-пленку все-таки поместить в цементно-песчаный раствор или плиточный клей, произойдет следующее:

1. Полиэстеровая оболочка изделия будет химически разрушена. Это обусловлено тем, что данные растворы представляют собой щелочную среду. Разрушение полимера опасно не столько укорочением срока службы ИК-пленки, сколько высокой вероятностью поражения пользователей электротоком — он служит изолятором.
2. Высохший раствор будет «бухтеть», то есть издавать гулкие звуки при ходьбе или падении предметов. При этом он будет иметь низкую прочность и может растрескаться. Данное явление обусловлено низкими адгезионными свойствами гладкой пленки. Попытки повысить их путем выполнения насечек или вырезов недопустимы, так как они опять таки могут привести к электротравме (пленка является изолятором).

Под плитку целесообразнее укладывать т.н. стержневые ИК-излучатели — они-то как раз и предназначены для «мокрого» монтажа.

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

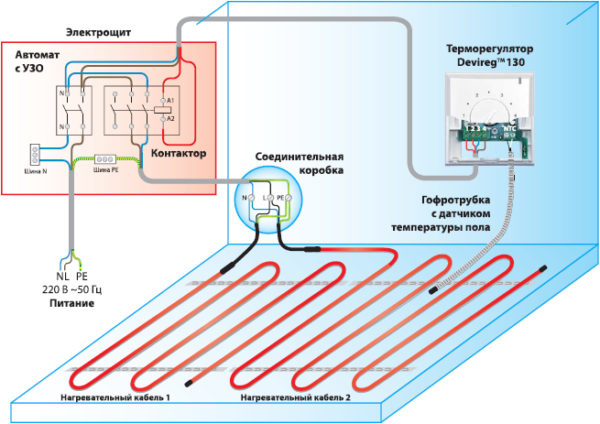

   Схема подключения кабельного пола

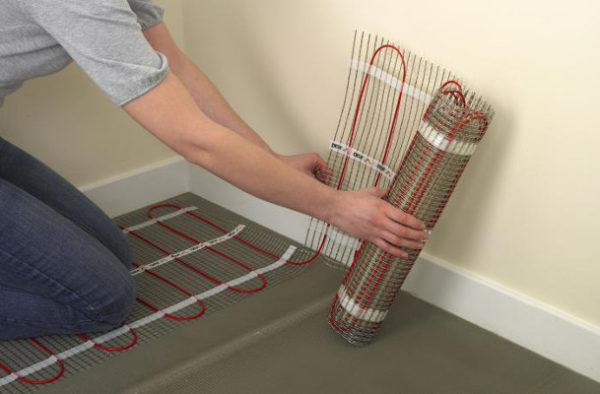

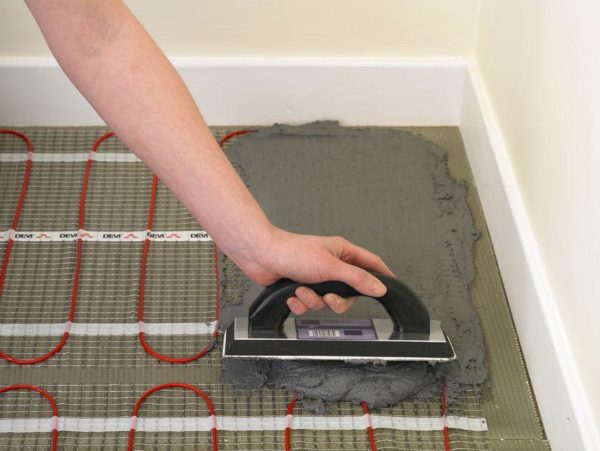

2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.


   Основное преимущество термоматов — быстрый и легкий монтаж

3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.


   Под плитку можно укладывать пленочный инфракрасный пол только с параллельным подключением

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Последняя причина обусловливает особые требования при монтаже плёночных тёплых полов, особенно под тонкие финишные покрытия: ламинат и линолеум. Но и при установке системы тёплых полов под керамическую плитку существуют специфические требования к их монтажу, которые необходимо соблюдать.

Чтобы действие их было наиболее эффективным, укладку следует производить либо в очень тонкую цементную стяжк у толщиной 8

Кафельная плитка и напольные системы обогрева

Главное требование – устройство жёсткого основания между нагревательной плёнкой и плиткой. И особенность заключается в том, что заливка стяжки на плёночный пол снижает его эффективность более чем на 50%.

Это обусловлено принципом передачи тепла от плёнки. Если в нагревательном кабеле передача тепла осуществляется при прямом контакте, то в инфракрасной плёнке, 90% тепловой энергии передаётся излучением. А значит между плёнкой и жёстким основанием, должен оставаться небольшой просвет.

В этом случае, инфракрасное излучение будет нагревать вышележащие слои материалов с большей эффективностью. Но и материал такого основания должен обладать достаточно высокой теплопроводностью и при этом быть диэлектриком.

Для сравнения, возьмём следующие листовые материалы:

• Фанера – 0,15 Вт/м*К;
• ГКЛ – 0,22 Вт/м*К;
• ГВЛ – 0,3 Вт/м*К;
• Стекломагнезитовый лист – 0,21 Вт/м*К;

При сравнении видно, что гипсоволокнистые листы буду лучше других материалов проводить тепло. Но использовать можно только водостойкий ГВЛ.

Тёплые полы сверху всегда закрываются финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество самых разных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы отлично смотрятся в любом интерьере благодаря своим отличным эстетическим свойствам, но вот при выборе напольного покрытия для тёплого пола следует руководствоваться несколько другими критериями.

При укладке ламината на ИК-пол, рекомендуется настелить подложку

Прежде всего, следует обратить внимание на коэффициент теплопроводности материала. При классическом способе отопления жилья, когда обогрев производится настенными радиаторами, полы являются самой холодной частью комнаты, поэтому большинство напольных покрытий имеет пониженную теплопроводность.

Чтобы защитить наши ноги от холода, под ламинат стелют теплоизоляционную подложку, а внутреннюю часть линолеума покрывают ворсом и т.п. Но то, что хорошо при настенном обогреве, при напольном является большим минусом. Покрытия с теплоизолирующим эффектом перекрывают свободную передачу тепла от нагревательных элементов окружающему воздуху.

Кафельное покрытие не обладает термозащитой

Единственным видом напольного покрытия, не обладающим термозащитными свойствами, является плиточный пол.

Пол, покрытый кафелем, практически не задерживает тепло, что значительно повышает КПД напольных обогревательных систем.

Плитка укладывается обычно на бетонное черновое основание при помощи специального плиточного клея.

Это делает керамику отличным вариантом для устройства декоративного настила поверх тёплых полов. Однако это не относится к ИК полам.

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

В случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Несмотря на все запреты, для настоящих мастеров нет ничего невозможного.

В настоящее время разработано как минимум два основных способа укладки кафельной плитки поверх плёночного нагревательного покрытия.

Один из способов укладки получил название «сухого» благодаря тому, что ИК обогревательные элементы в этом случае не контактируют с бетонной стяжкой. Второй метод – «мокрый». В этом случае бетонный раствор заливается поверх обогревательной конструкции.

«Сухой» метод

Поверх ИК-пленки рекомендуют уложить защитную пленку и листы гипсокартона или МДФ

Сухой способ установки инфракрасного тёплого пола под плитку предусматривает следующие этапы работ.

Схема работы

Слои перечисляются в направлении снизу вверх:

1. Подложка.
2. ИК-пленка.
3. Пароизоляция. Применяется для более надежной изоляции ИК-пленки от плиточного клей. Можно использовать полиэтилен, но не обычный, а конечно же термостойкий.
4. Гипсоволоконный или стекломагнезитовый лист. Вот это и есть то самое основание под плитку, о котором шла речь выше.
5. Плиточный клей. Необходимо применять специальный вариант, способный работать в условиях нагрева и циклических температурных перепадов (обладает повышенной эластичностью). На упаковке так и пишут: «для теплых полов».
6. Плитка. Лучше всего использовать керамическую, так как мраморная и керамогранитная хуже проводят тепло.

Подложка, в свою очередь, включает в себя следующие элементы:

• гидроизоляция (нужна, если пол находится в деревянном доме или на 1-м этаже);
• утеплитель (должен обладать достаточной прочностью);
• покрытие, отражающее ИК-излучение.

Отдельные фрагменты ИК-пленки соединяются в единую электроцепь по параллельной схеме при помощи провода принятого сечения.

Места соединений, а также концы токопроводящих шин, оголившиеся после разрезания пленки на фрагменты, нужно заизолировать.

Для этого в комплекте с ТП поставляется битумная изолента, но можно применить и любую другую, достаточно толстую.

ИК-пол нужно заземлить при помощи фольгированного скотча, который проклеивается по всей длине пленки и поперек нее. Далее он одним концом приклеивается к пластине заземления.

Листы прикручиваются дюбелями к бетонному основанию. Крепеж устанавливают в просветы между секциями ТП, тщательно выверяя их местоположение (чтобы не повредить ИК-пленку).

Пол с инфракрасной пленкой под плиткой – это вариант, который встречается довольно часто. Подключить пленочный ИК пол к электричеству вполне реально, он будет нормально работать, если сверху залить стяжку, а на нее положить плитку. Работы эти несложные, их можно сделать если не самостоятельно, то с привлечением мастера.

Стержневой пол специально придуман для плиточного покрытия, поэтому стяжку в этом случае делать не надо. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к терморегулятору. На них монтируется керамическое покрытие.

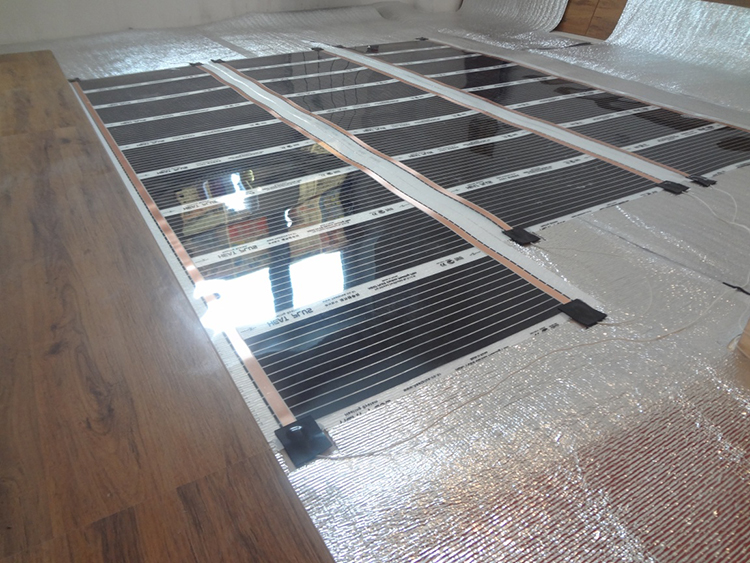

Первый слой, укладываемый поверх выравненного основания, – теплоотражающий материал. Такой слой позволяет направить выделяемое пленочным обогревателем тепло в нужном направлении, а также обеспечивает оптимальный расход электрической энергии. Поверх теплоизолятора монтируется сама система «теплый пол».

https://www.youtube.com/watch?v=VhSO7oeVvmA

Инфракрасная пленка должна укладываться очень осторожно, чтобы минимизировать риск повреждения греющих элементов. Для подключения листов ИК-пленки между собой применяются клеммные зажимы.

На заключительном этапе выполняется визуальный осмотр всех выполненных соединений, а также осуществляется подключение всего комплекта «теплый пол» к терморегулирующему устройству.

Расход электроэнергии и его снижение

Для подогрева полов в ванной, хватает 1,5 м 2 плёнки, мощностью 100 вт/м 2 . В обычной ванной комнате, при установке на регуляторе температуры нагрева 25˚C, питание будет включаться 4 раза в час, по 6 мин. За месяц это будет (4 х 6 х 24 х30)/60 = 288 ч. Расход электроэнергии составит 288 х 150 = 43,2 кВт.

Есть такая общемировая тенденция к повышению КПД нагревательной плёнки. Но как бы то ни было, если для поддержания температуры требуется затратить 100 Вт/м 2 , то уменьшить эту цифру не получится при любом КПД.

Но вот правильно спланированные работы по теплоизоляции, способны существенно уменьшить время работы нагревательных элементов.

Пошаговая инструкция укладки

Теперь посмотрим, как осуществляется монтаж ТП. Специалисты рекомендуют строго придерживаться порядка выполнения работ.

Любое отклонение от него приведет к дорогостоящим переделкам, причем некоторые материалы могут прийти в полную негодность, и их придется покупать повторно.

Начинать работы надо с выравнивания пола. Плитка укладывается только после выполнения полного цикла работ по сборке и подключению инфракрасного пола.

Советы по выбору

Использование для теплоизоляции плёночных полов рулонных утеплителей на основе вспененных полимеров – грубая ошибка. Они облегчают и удешевляют монтаж, но эффективность у такой конструкции минимальная.

Причина кроется в малой толщине и мягкости этих материалов.

1. Толщина теплоизоляции под инфракрасной плёнкой должна быть минимум 4 см. В противном случае, нагреваться будут не только пол под ногами, но и плита под плёнкой.
2. Теплоизолятор должен быть жёстким! Как только материал сминается, эффективность теплоизоляции уменьшается. Если пенополипропилен толщиной 6 мм, сжать в два раза, то его эффективность будет равна аналогичному материалу с толщиной менее 3 мм. Уменьшение коэффициента более чем в два раза происходит потому, что эффективность теплоизоляции любого материала зависит от количества воздуха в его структуре. А при сжимании, уменьшается количество воздуха, но плотность самого пенопропилена возрастает на единицу объёма. А более плотный материал, лучше проводит тепло.
3. Упругость теплоизолятора не играет роли, потому что нагрузка будет статичной.

В дополнении скажем, что пробковые утеплители не подходят, по причине повышенной влажности.

В итоге, на выбор предлагаются три материала:

• Экструзионный пенополистирол;
• Сшитый пенополиэтилен;
• Пеностекло.

Пенополистирол не выдерживает даже малейшего контакта с лакокрасочными материалам имеющими в своём составе ацетон, толуол или ксилол. Достаточно даже наличия паров этих растворителей, чтобы наступила деструкция пенополистирола.

Пеностекло превосходит эти материалы по всем параметрам, оно:

• Не горит;
• Абсолютно инертно;
• Не повреждается грызунами и грибком;
• Обладает нулевым водопоглощением.

И что особенно важно, по прочности оно сравнимо с кирпичом, а не с пенопластом.

Стоимость 1 м 2 пеностекла при толщине 4 см ≈ 300 руб.

Сверху будет настилаться водостойкая гипсоволокнистая плита (ГВЛ).

Для самостоятельного выполнения работ по обустройству системы «тёплый пол» на основе инфракрасной пленки под плитку, необходимо подготовить стандартный набор материалов и основной рабочий инструмент, представленный:

• обогревательными элементами, укомплектованными клеммными зажимами;
• электрическими проводами;
• терморегулятором;
• битумной изоляцией;
• теплоизолирующими материалами;
• пластиковой армирующей сеткой;
• полиэтиленовой пленкой;
• сухой самовыравнивающейся смесью;
• клеем для укладки плитки;
• мультиметром и индикаторной отверткой;
• рулеткой, метром и угольником;
• плоскогубцами и обычной отверткой;
• строительным скотчем;
• изолирующей лентой.

Стандартный монтажный набор включает в себя не только термопленку, но и зажимы на контакт, электрические провода и битумную изоляцию, имеющую самоклеящуюся основу.

• Комплектация инфракрасного пола: сама термопленка, специальные зажимы, теплоизоляционные материалы, электропровода и другие элементы, идущие в комплекте;
• Покупаем: терморегулятор и теплочувствительные сенсоры;
• Фольга или другие теплоотражающие материалы;
• Электропроводный скотч;
• Дополнительные материалы для пола: ДВП листы, полиэтиленовая пленка (укладывается под керамогранит).

Модели повышенной мощности эксплуатируются в лакокрасочных цехах, саунах и т. п. В таких приборах графитовые стержни запаяны в сверхпрочное покрытие.

Подсоединить ИК-устройство рекомендуется с помощью специалиста с практическим опытом. Класть плитку можно своими руками, особенно если это небольшая площадь, как например, в санузле или на балконе. Если самые сложные работы поручить профессионалам, а более простые сделать самостоятельно, то можно обустроить квартиру, не потратив при этом лишние средства.

Чтобы нагревательные элементы послужили как можно дольше, использование электроэнергии было минимальным, стоит разобраться в особенностях пленки и стержневого пола.

Выбор пленки

Все ИК пленки похожи по строению. Различаются, в основном, температурой нагрева.

Популярные производители: Rexva, Power Plus, Caleo, Монокристал, Теплоног.

Стоит различать виды пленки.

Подходящая под ламинат, паркет, должна иметь максимальную температуру нагрева до 27оС. Такие модели предлагаются производителями Rexva Xica и Heat-Plus.

Выбирая пленку под керамзит или плитку, допустимая температура нагрева увеличивается до 50оС.

Универсальными считаются материалы от производителей Heat Life, Eco Heat, Excel, Теплоног. Их можно закреплять на стену, пол или потолок.

Критерии выбора материалов:

• полимер в основании пленки должен быть негорючим. Обычно он имеет белый, а не прозрачный оттенок. Второй вариант дешевле, но способен менять форму при сильном разогреве, деформироваться;

• медная полоса, проводящая ток, не должна быть повреждена. Обязательно должна иметь характерный меди цвет и ширину больше 15 мм;

• серебряная полоска не должна просвечиваться. Чем содержание серебра в элементе выше, тем лучше проводимость тока и надежность. Лучшими считаются модели, где серебра содержится более 70%;
• медный и серебряный элементы между собой соединяются двумя способами: «мокрым» и «сухим». Первый – с помощью клея. Второй – под давлением и высокой температурой, считается более надежным;
• оптимально, если углеродные волокна располагаются полосами или сплошные. Всякие рисунки на поверхности материала – маркетинговый ход, не приносящий пользы, менее эффективный;
• клеи для соединения могут использоваться высокотемпературные или обычные. Первые выдерживают до 110^оС, вторые – до 80^оС;
• рекомендовано использовать материал только от профессиональных производителей, не допускающих деформацию товара до эксплуатации. Низкое качество изделия способно испортить напольное покрытие;
• нагреваться пленка должна примерно за 5 секунд, тепло распределяется равномерно по всей поверхности. Изделие проверяется при покупке;
• чаще перегреваются элементы, имеющие небольшую ширину. Лучше выбирать пленку как можно более широкую.

Популярностью пользуются производители полов стержневого типа из Кореи. На рынке лидирующие позиции занимают системы «Unimat Rail» и «Unimat Boost». Первый монтируется под плитку или тонкую стяжку, закрепляется с помощью клеевого состава. Монтаж прост, не требует найма работников. Второй вид пола имеет малое расстояние между линиями нагрева. Обычно его укладывают на балконы или комнаты, под которыми находится холодный нижний этаж.

Один из популярных производителей – фирма «Felix LTD». Стоит дешевле: от 1500 руб. иногда производители не предоставляют в комплекте всех необходимых для установки системы элементов. Их приходится докупать самостоятельно.

Выбрать качественный стержневой пол можно по следующим особенностям:

• При нагреве элементов до 60^оС может ощущаться неприятный запах паленой пластмассы, свидетельствующий о подделке. Перегревается и плавится мат, не выдерживающий поданной нагрузки.
• Поддельная система не имеет фирменной маркировки (на самом изделии, а не коробке).
• Оригинальная продукция использует медные скобы для соединения кабеля и стержней. Поддельные материалы, для экономии, заменяют крепежные элементы саморезами. Возможно образование искр при эксплуатации.
• Оригинал Unimat Rail имеет ширину материала для нагрева 83 см. поддельные делаются шириной не более 80 см. Разница на первый взгляд небольшая, но она влияет на работоспособность всей системы: увеличивается стартовый ток, понижается надежность элементов.

Пленочные полы необходимо укладывать по определенным правилам. Устанавливать их можно в местах, свободных от мебели. Расстояние от стен или частей мебели должно быть выше 20 см. Укладка производится только «сухим» способом.

Возможна укладка под плитку, но возникнет необходимость установки дополнительной гидроизоляции поверху нагревательных элементов. Конечная стоимость пленочного пола под плитку будет выше, чем с кабелями.

Разрезать элементы можно с определенной кратностью. Обычно показатель составляет 25 см (резать только на 25, 50, 75… см), чтобы удельная мощность не изменилась.

Расчет выполняется с учетом шагов:

• Рассчитывается площадь помещения. Рекомендуется составить план, нанести все размеры, вычесть мебель и предметы интерьера из общего числа. Учитываются требуемые отступы от границ и стен.
• Рассчитывается часть помещения, которую требуется обогреть. Считать в процентах. Если доля выше 60%, мощность пленок подбирается 160 Вт/м². В обратном случае показатель равен 220 Вт/м².
• Если помещение имеет дополнительные потери тепла (находится на 2 этаже, отсутствует теплоизоляционный слой), пол подбирается с показателем 220 Вт/м².
• При выборе пленки ориентироваться на план помещения: необходимо использовать как можно меньше кусков изделия, выбирать как можно большую длину.

Монтаж термопленки

Теплый инфракрасный пол монтируется с помощью специальной пленки, которая представляет собой материал толщиной до 1 мм. Внутри этой пленки находятся электроприводные компоненты, обеспечивающие нагрев поверхности пола. Характерной особенностью такого пол является тот факт, что система обогрева нагревает не воздух в помещении, а предметы, стоящие на поверхности пола, а излучение тепла внутрь комнаты обеспечивает карбоновая паста, запаянная в полиэстере.

Ик-пленка работает от сети при стандартном напряжении 220 Вольт, подключение системы осуществляется при помощи терморегуляторов, идущих в комплекте. Такой обогрев жилых помещений достаточно экономичен, так как не требует больших затрат электроэнергии.

Инфракрасный пленочный теплый пол можно постелить в гостиной и спальне под ламинат, а на кухне – под плитку. Для этого используется одна и та же ик-пленка со стандартными характеристиками. Требуемое напряжение сети, которое обеспечивает эффективную работу ик-пола, составляет 220-230 Вольт, а мощность, тратящаяся на метр площади комнаты, может быть разной – в границах от 150 до 440 Вт.

Инфракрасный пол, укладываемый под плитку или иное отделочное покрытие, является пожаробезопасным, так как даже при самой высокой мощности термопленки в 440 Вт максимально возможная температура не превышает порог плавления этого материала в 264 градуса.

Среди преимуществ использования для обогрев жилых помещений ик-полов можно отметить бесшумность их работы и простоту процесса укладки. Монтаж покрытия не составляет труда и может быть выполнен самостоятельно. Теплый пол на основе термопленки не будет мешать вам отдыхать в домашней обстановке. Такое покрытие не вызывает вибраций, не снижает уровень кислорода в воздушном пространстве квартиры и не пахнет в процессе эксплуатации.

Инфракрасный пол, который стелется под линолеум или декоративную отделку другим материалом, не только прост в монтаже, но и достаточно практичен. Тепло, исходящее от материала, распределяется равномерно по все обогреваемой площади, и практически сразу ощущается под ногами, так как на прогрев верхнего слоя покрытия требуется минимум времени. Ик-полы не сушат воздух жилых помещений и не поднимают пыль, что имеет большое значение для здоровья домочадцев.

Среди эксплуатационных характеристик ик-покрытия можно отметить возможность регулировки необходимого уровня температурного режима с помощью терморегулятора. Соединение нагревательных элементов внутри пленки имеет параллельный характер, благодаря чему пол будет прогреваться даже в том случае, если одна из секций испортится и перестанет греться.

Инфракрасный теплый пол под плитку необходимо укладывать особым образом, так как такой вариант организации теплых полов отличается уязвимостью термопленки по отношению к плиточному клею. Ик-пленка сама по себе характеризуется низкой степенью адгезии, ее поверхность плохо сцепляется со следующим слоем половой конструкции.

Плиточный клей обычно имеет щелочную среду, которая разъедает полиэстер. Пленка вод воздействием веществ, входящих в состав клея, будет растворяться, что может привести к короткому замыканию и выводу из строя всего покрытия.

Как провести монтаж пленочного пола под керамическую плитку своими руками? Начать работы необходимо с подготовки рабочей поверхности: она очищается от грязи и мусора, выравнивается при необходимости, моется и просушивается. Затем на нее настилается теплоотражающий материал. Он может быть фольгированным или пробковым, вы можете подобрать любой подходящий вариант.

Затем можно монтировать сам ик теплый пол, который по окончании работ прячется под плитку. Пленка стелется поверх теплоотражающего слоя, обязательно без стыков внахлест. Все стыки должны быть выполнены аккуратно и не наезжать друг на друга, укладка термопленки внахлест может привести к короткому замыканию.

Ик-пленку можно стелить не по всей площади пола в комнате, иногда достаточно разместить материал только в центральной части. У стен обычно стоит крупногабаритная мебель, обогревать которую нет смысла. Если вы осуществляете монтаж ик-пола по всей комнате, то в местах, где будет стоять мебель, требуется продумать возможность вентиляции.

Терморегулятор монтируется в стену на удобное для вас место, а датчик температуры – внутри пола между слоями стяжки. Эти два прибора необходимо синхронизировать, чтобы вы могли получать достоверную информацию о включенном температурном режиме при дальнейшей эксплуатации ик-полов.

Готовое ик-покрытие перед монтажом плитки специалисты рекомендуют протестировать, чтобы устранить имеющиеся неполадки, так как после укладки плитки сделать это будет очень проблематично. Если никаких неполадок не обнаружено, то вы можете приступать к монтажу плиточного покрытия. Включить ик-пол можно будет спустя месяц после всех работ, когда стяжка и клей окончательно высохнут.

Работа будет проходить в несколько этапов:

1. Подготовка основания;
2. Укладка теплоизоляции;
3. Монтаж нагревательной плёнки;
4. Подключение питания, системы регулирования и проверка;
5. Создание защитного покрытия;
6. Наклейка кафельной плитки.

При желании, можно совместить пункты 5 и 6 в один. Суммарно, финансовые затраты не увеличатся, вот трудоёмкость чуть возрастёт. А дизайн может поменяться разительно. Но об этом в своё время.

1 Подготовка основания.

Высота всей конструкции тёплого пола, составит приблизительно 7,5 см, в том числе:

• 4 см теплоизолятор;
• 1 см плёнка опора для защиты;
• ≈ 1 см ГВЛ;
• ≈ 1,5 см плитка клей.

Но всё это должно быть смонтировано на абсолютно ровном основании. Значит, требуется заливка самовыравнивающейся и быстросохнущей стяжки. Её толщина 1-1,5 см. Отсюда вывод: необходимо удалить с поверхности ванной всё, на глубину 9 см, беря за ноль уровень готового покрытия.

Следует заметить, подобный подход повышает объём производимых работ. Одно дело расстелить рулонный утеплитель, а другое дело углубится на 5-6 см. Но необходимо помнить, что смысл всех манипуляций не в уменьшении объёмов работ, а в создании энергоэффективного инфракрасного тёплого пола в ванной: потратите один день – экономить будете 20 лет.

Использование самовыравнивающейся быстросохнущей стяжки продиктовано удобством и скоростью работы. Без возни с маяками, уже через сутки у вас будет готовое основание для дальнейших работ.

Расход такой стяжки ≈ 15-17 кг/м 2 при толщине 1 см. Для ванны потребуется 2 мешка по 15 кг. Смесь разводится строго по инструкции на упаковке, и заливается на предварительно загрунтованную поверхность.

Через сутки, стяжка грунтуется, и можно приступать к следующему этапу.

2 Укладка теплоизоляции.

Пеностекло поставляется в плитах толщиной от 4 см, и размерами 50 х 60 или 40 х 60 см. Оно легко пилится ножовкой. Вне зависимости от площади, на которой будет находиться инфракрасный нагревательный элемент, мы настоятельно рекомендуем укладывать пеностекло на всей поверхности.

Листы плотно подгоняются друг к другу. Стыки можно проклеить скотчем. Кромку соединения пеностекла со стеной, обрабатывают силиконовым герметиком.

Сверху на теплоизолятор ничего укладывать не требуется.

3 Монтаж нагревательной плёнки.

Для работы потребуется:

• Нагревательная плёнка;
• Скотч;
• Строительный нож;

Шаг реза, 15-20-25 см (в зависимости от модели). Длина ванной комнаты 1,8-2 м. Между стеной и плёнкой должно оставаться не менее 5 см.

При выборе, следует постараться и найти именно такой материал, который бы вписался целиком, без дополнительных подрезок. Это на порядок повысит надёжность всей системы.

Фиксация на данном этапе временная, с помощью скотча на каждой стороне плёнки.

4 Подключение питания, системы управления и проверка.

• Термодатчик;
• Терморегулятор;
• Кабели силовые;
• Провода к термодатчику;
• Скотч армированный;
• Гофротруба;
• Битумная гидроизоляция;
• Нож строительный;

Термодатчик должен располагаться под плёнкой, на расстоянии 20 см от стены. При этом, сверху над ним не должно быть слоя карбона.

Для этого, в пеностекле вырезают небольшую канавку, как для самого датчика, так и для проводки. Разместив внутри прибор, канавку заклеивают скотчем, а провода подводят к стене.

Подключение плёнки осуществляют через специальные клеммы. Они вставляются между защитными слоями нагревательного элемента, в местах выхода медной шины. Затем плоскогубцами каждая клемма обжимается и тщательно закрывается битумной изоляцией.

Для питающего кабеля тоже вырезается канавка. Желательно проложить её по кратчайшему маршруту до ближайшей стены, а затем уже вдоль угла до места изгиба к терморегулятору.

На стене необходимо проштробить бороздку. Кабель и проводку от термодатчика просовывают сквозь гофротрубу, и в таком виде замуровывают в стене.

Подключение к терморегулятору осуществляют согласно инструкции. ВАЖНО: не перепутайте контактные группы при подключении.

Сразу же после этого проводят проверку работоспособности. На терморегуляторе выставляют температуру нагрева 23-25˚C и на 1-2 минуты включают питание. Если цепь собрана правильно, то ощущается поток тепла.

• Легко устанавливается. Монтаж пленки не требует проведения дополнительных коммуникаций (например, водопровода). Отопительную систему можно начинать эксплуатировать сразу после установки. Владельцы инфракрасного теплого пола не сталкиваются с проблемами размораживания или прорывами трубопроводов. Монтаж производится поэтапно, то есть, инфракрасный пол можно укладывать в каждой комнате отдельно;

  Укладка электрического теплого пола под плитку

• Высокий уровень пожарной безопасности и абсолютная безвредность для здоровья человека. Работающий инфракрасный пол не сжигает кислород, сохраняя при этом в помещении естественный уровень влажности. Кроме этого, подобная технология не производит электромагнитных волн и не оставляет вредных продуктов сгорания в котле;
• Долговечность. Средний срок службы таких полов составляет около 30 лет. Многослойная карбоновая пленка отлично переносит сильное давление (обыкновенная термопленка не рассчитана на силовое механическое воздействие), механические повреждения и удары. Кроме этого, дорогостоящее инфракрасное полотно не боится воды и щелочных моющих средств.

Подключение к терморегулятору и электричеству

Данный этап предполагает штробление стен для скрытой прокладки проводов. Поэтому его рекомендуется выполнять в самом начале, когда грязь и пыль не так страшны. Если предполагается использовать встроенный терморегулятор (бывают еще накладные), то придется дополнительно выбивать в стене «гнездо» под него.

Размещать данное устройство необходимо на высоте 15 см от пола. Если пол устраивается в ванной или ином помещении с повышенной влажностью, терморегулятор лучше разместить снаружи.

ИК-пленка и терморегулятор соединяются проводом, жилы которого подключаются к контактам посредством клипс или обжимных муфт. Другой такой же провод прокладывается к распределительному электрощиту, где подключается к сети через автоматический выключатель и УЗО с уставкой дифтока 30 мА.

Сечение жил проводов подбирают в зависимости от мощности, потребляемой ИК-излучателями:

• до 2 кВт: можно применить алюминиевый провод с сечением 1,5 кв. мм;
• до 3,5 кВт: медный от 1,5 кв. мм или алюминиевый от 2,5 кв. мм;
• до 5,5 кВт: медный от 2,5 кв. мм или ал-й от 4 кв. мм;
• до 7 кВт: медный от 4 кв. мм или ал-й от 6 кв. мм;
• до 9 кВт: медный от 6 кв. мм.

Вот как осуществляется подключение:

1. Сначала нужно установить на медную шину по центру клеммный зажим, заведя его под пленку.
2. Затем его фиксируют путем обжатия электротехническими клещами или плоскогубцами. При этом имеющиеся выступы должны плотно прижаться к шине, обеспечив электроконтакт.
3. Далее в клемме зажима опять же путем обжатия фиксируется провод.

Терморегулятор крепится к стене при помощи дюбелей. Далее к нему нужно подключить провод от ИК-пленки, если это не было сделано раньше, а также термодатчик.

Последний размещают под 2-й секцией ИК-пленки (посредине), утопив в прорезанном в утеплителе углублении.

Его термочувствительный элемент должен контактировать со специальной кремниевой полосой черного цвета, к которой он прижимается битумной изолентой.

Если применяется воздушный сенсор, его нужно разместить в 10 – 15-ти см над полом.

На подложку кладутся пленочные полы, которые фиксируется при помощи канцелярского скотча.

Инфракрасные пленочные полы греют с двух сторон одинаково, поэтому принципиально большой разницы какой стороной их «стелить» нет, но если напольным покрытием будет выступать ламинат или паркетная доска, лучше полы укладывать медной полосой вниз, чтобы она не повредилась при укладке напольного покрытия.

К медной полосе фиксируются клипсы, к которым подводится кабель. Все тщательно изолируется специальными битумными изоляторами (идут в комплекте с клипсами).

Глушатся противоположные концы.

Для защиты пленочного пола от воздействия клея, сверху он накрывается полиэтиленовой пленкой.

А для сцепления с поверхностью используется специальная жесткая сетка серпянка, которая при помощи дюбелей среднего размера фиксируется к полу.

Под терморегулятор применяется специальный подрозетник большего размера. Под него заранее подготавливается отверстие, а также канва под датчик пола, который должен располагаться в гофре. Производители рекомендуют терморегулятор монтировать в диапазоне между 30 и 120 см от уровня пола.

Датчик пола укорачивается до нужной длины и располагается в гофре под полом и подложками таким образом, чтобы в случае его поломки, он легко был заменен.

Можно считать, что мы подготовили инфракрасный пленочный теплый пол под плитку.

Плиточник затягивает пленочные полы тонким слоем плиточного клея (2-3 мм), и после его полного высыхания, укладывается плитка строго под гребенку, чтобы не было никаких воздушных прослоек. Стоит запомнить, что эксплуатация полов будет возможна только после полного высыхания плиточного клея. Иначе велика вероятность того, что плитка отойдет.

Пленочные системы «тёплый пол» очень требовательны к основанию, поэтому его подготовке нужно уделить особое внимание:

• выравнивание поверхности, очищенной от старого покрытия и мусора, посредством «сухой стяжки» с применением керамзитового песка;
• выравнивание поверхности цементно-песчаными растворами и использование наливных полов.

В первом варианте определенным достоинством является отсутствие «мокрого» процесса, но высока вероятность повреждения греющего контура о поверхность керамзита.

Полы теплые – укладка

Традиционная цементная стяжка позволяет устранить даже выраженные неровности на основании, а наливные полы делают поверхность абсолютно гладкой.

Следует отметить, что наличие прочного и максимально ровного старого основания позволяет на этапе подготовки поверхности ограничиться только самовыравнивающим раствором толщиной в 0,3-2,0 см.

Решили установить ИК пол под плитку? Инфракрасный пол под плитку с видео инструкцией вы найдете в статье.

О плюсах и минусах электрического теплого пола под плитку читайте тут.

Виды и технологии укладки кабельного теплого пола под плитку описаны в данном материале.

После того, как все элементы пленочной системы «теплый пол» будут уложены медной стороной контактов вниз и в направлении стен, а также выполнено подключение медных полос к контактным зажимам, производится подсоединение системы:

• монтаж терморегулирующего устройства на стене, в непосредственной близости к электрической розетке или выключателю;
• прокладка электрической проводки от нагревательных элементов до терморегулирующего устройства, в соответствии с установленной схемой, внутри плинтуса или специального пластикового короба;
• частичная срезка изоляции и подключение электрических проводов к зажимам, расположенным на нагревательных ИК-матах, с последующей обмоткой битумной изолирующей лентой;
• монтаж выносного температурного датчика и подключение его к терморегулирующему устройству.

На участке монтажа датчика делается достаточный по размерам вырез в термоотражающем слое, что позволит минимизировать перепады высоты поверхности.

Возможная оптимизация конструкции

Мы говорили в начале статьи, что возможно совместить 5 и 6 пункты и существенно повысить эффективность. Да, такая возможность есть и суммарные затраты практически не изменятся.

Сейчас в продаже есть керамогранитные листы с размерами до 1,2 х 3 м. Толщина материала 5-12 мм. Цена за 1 м 2 от 3000 руб. Если вы предоставите точные размеры, то вам раскроят цельный элемент для всей ванной комнаты.

Плюсов у такого напольного покрытия масса:

• Отличная теплопроводность;
• Отсутствие швов и стыков;
• Идеальная ровная и гладкая поверхность.

Единственная сложность – доставка и укладка в самой ванной. Но фиксации он не требует. Только по углам необходимо закрепить плинтус для ванной.

Полезная статья? Оцени и добавь к себе в закладки!

Особенности выбора теплого пола «под плитку{amp}amp;#.

Многие думают, что системы тёплых полов — изобретение последних лет. Это не совсем так. Уже жилища и бани древних римлян отапливались горячим воздухом, циркулирующим под мраморными плитами пола. Затем этот метод забылся, уступив место более дешёвым в строительстве, компактным и экономичным системам печного, а затем водяного отопления.

Но хорошие идеи не пропадают бесследно. С развитием технологий строительства, а также совершенствованием и удешевлением стройматериалов пришло время, чтобы вспомнить забытую методику. Появились системы сначала водяных тёплых полов, а затем были разработаны и электрические.

Укладка подложки

Как говорилось выше, кроме гидроизоляции нужно настелить утеплитель и отражающий экран. Достаточной прочностью обладают такие теплоизоляторы, как:

• экструдированный пенополистирол (наиболее эффективный);
• техническая пробка;
• керамзит (материал насыпной, поэтому его нужно укладывать под выравнивающую стяжку);
• вспененное стекло.

Утеплитель рекомендуется укладывать на весь пол, а не только под ИК-пленку, — тогда не придется возиться с подгонкой по высоте гипсоволоконных листов (основание под плитку).

Ни в коем случае нельзя укладывать Пенофол и подобные ему материалы на основе вспененного полиэтилена, как это часто сегодня рекомендуют. В силу своей мягкости такой теплоизолятор просто сплющится, полностью утратив рабочие качества.

В качестве отражающего слоя для большей надежности следует применять материалы, стойкие к щелочи. Металлическая фольга, даже алюминиевая, таковой не является. Лучше настелить металлизированную пленку из полипропилена или лавсана.

Свойства пленки, ее достоинства и недостатки

Пленочный теплый пол

Основными преимуществами инфракрасных полов являются:

• малая толщина в доли миллиметра благодаря которой они практически не влияют на уровень финишного полового покрытия и не уменьшают высоту помещения;
• простота и скорость монтажа , особенно в сравнении с водяными полами. Все электрические соединения выполняются обычными клеммными зажимами. Для установки не требуются дополнительные монтажные и конструктивные элементы;
• отсутствие протечек в случае аварии или отказа в отличие от водяных полов;
• функция безопасной автономной работы без присмотра долгое время. Возможность автоматического включения по таймеру и управления ;
• высокая отказоустойчивость . Благодаря параллельному соединению тепловых элементов при повреждении одного из них другие остаются работоспособными;
• на 20% более высокий тепловой КПД , чем у других типов электрических полов. Повышенная энергоэффективность ;
• долговечность;
• исключение какого‑либо обслуживания в процессе эксплуатации ;
• достаточно низкая стоимость .

К недостаткам можно отнести следующие моменты:

• зависимость от стоимости электроэнергии, более высокой, чем у других систем отопления. Тем не менее повышенная энергоотдача и практическое отсутствие расходов на обслуживание позволяют говорить о высокой эксплуатационной экономичности этого вида отопительных систем;
• большая чувствительность к теплопроводности финишного покрытия пола. Они практически непригодны к укладке под деревянные полы, чуть лучше паркет, лучше всего — линолеум, ламинат, керамическая плитка;
• возможность механических повреждений при чрезмерных нагрузках и давлении.

• Пленочный теплый пол под плитку легко устанавливается и не требует применения специальных инструментов;
• Доступная цена (такой пол стоит 240–260 рублей/м²).

Слабые стороны:

• Меньшая надежность (если сравнивать с кабельными системами);
• Дешевая пленка плохо переносит сильное давление и механические повреждения. Укрепить отопительную систему все же можно, однако, за качественные пленки со сплошным карбоновым покрытием придется отдать круглую сумму;
• Обычная пленка не предназначена для использования в бане или парилках.

  Устройство пленочного пола

Расчёт тёплого плёночного пола

Для нормального отопления помещения принимается эмпирическое значение тепловой мощности 100 Вт/м² площади. С учётом 90% КПД плёнки — 111,1 Вт/м². Для компенсации теплопотерь помещения возьмём плёночный пол мощностью 220 Вт/м².

Для наибольшей эффективности он должен занимать максимально свободную от мебели площадь помещения. Примем её за 80%. Таким образом, для комнаты 25 м² площадь инфракрасного пола будет равна 20 м².

В режиме терморегуляции с коэффициентом 35% электропотребление будет составлять 0,35 × 220 Вт/м² × 20 м² × 1 ч= 1,540 кВтч.

Как можно видеть, для небольшого помещения, при условии, конечно, его хорошей теплоизоляции, плёночный тёплый пол может служить даже основным элементом отопления.

Инфракрасный пленочый пол

Пароизоляция

Теперь можно настилать следующий слой — пленку из термостойкого полиэтилена (PE-RT). Желателен небольшой заход на стены, который потом подрезается.

Плюсы и минусы

ИК теплые полы – современные варианты систем отопления. Они обладают неоспоримыми преимуществами перед прошлыми вариантами отопительных приборов. Имеются и недостатки, с которыми обязательно стоит ознакомиться до принятия решения о покупке.

Достоинства систем ИК полов:

• Способны обогревать тяжело доступные пространства. Нагревательные элементы можно располагать где удобно: есть возможность обогреть только место для отдыха, проход. Во время использования системы можно значительно сэкономить на электроэнергии за счет выбора правильных зон обогрева.
• Воздействуют ИК полы не на воздух, как любые другие системы, а на предметы, расположенные в помещении. Те нагреваются, отдавая тепло в пространство. Воздух не сушится, микроклимат не нарушается.
• Полная стоимость ИК полов со всеми комплектующими ниже цены за водяную или другую напольную систему отопления. Монтаж также дешевле.
• Работоспособность систем не ухудшается под действием морозов. При длительном неиспользовании работоспособность останется прежней.
• Нет необходимости в предварительных работах после установки полов (слива/набора воды, монтажа дополнительных покрытий). К системе необходимо просто подать электричество для работы.
• После включения системы температура помещения почти сразу приходит в норму. Идеальное решение для периодически отапливаемых объектов.
• КПД составляет 80%. Специалистами установлено, что электроэнергия по сравнению с конвекционными системами расходуется на 20% меньше.
• Быстрая установка и демонтаж. Работа выполняется в течение одного дня. Монтаж выполняется без помощи специалистов, собственноручно.
• Специалисты установили, что ИК энергия, излучаемая системами, идентична солнечной. В помещении, отопляемом теплыми полами, находиться очень комфортно.
• Помещение прогревается по всей высоте. Нижняя часть комнаты остается самой теплой.

Недостатки ИК полов:

• Система работает от электрического тока, есть возможность поражения электрическим током. В систему включено аварийное отключение, заземление, но эти меры не гарантируют 100% безопасность.
• По экономичности ИК пол сильно проигрывает газовому отоплению и водяному полу.
• Имеется зависимость от электрического тока. В случае отключения помещение охлаждается.
• Нагревательные элементы не должны находиться под предметами мебели. Если захочется сменить обстановку, потребуется переустанавливать нагревательные элементы.
• Установка под мягкими напольными покрытиями требует укладки промежуточного слоя, имеющего высокую прочность. Потребуется фанера, гипсокартон.

При монтаже оборудования и плитки следует соблюдать все технологические предписания. Это является главным правилом этого вида работ.

Сравнение систем ИК теплых полов

Керамическая плитка имеет очень высокие показатели теплопроводности, а это один из главных критериев определения совместимости конструкций. Под нее можно устанавливать все существующие системы, но есть незначительные ограничения.

Таблица. Виды систем теплого пола

Тип системы обогрева	Описание технических и эксплуатационных характеристик
Водяная	Одна из самых старых систем, в настоящее время применяется нечасто. Теплоносителем является вода, забор можно делать из существующей системы отопления или монтировать отдельный котел. Водяные системы рекомендуется устанавливать в ванных и туалетных комнатах, в этих помещениях очень часто используется керамическая плитка и рядом есть подвод теплой воды.
Кабельная	Один из самых первых вариантов подогрева пола электрической энергией. Системы отличаются высокой надежностью и эффективностью, во время монтажа нет надобности использовать сложное оборудование и специальные инструменты. Разновидностью кабельного подогрева являются более современные, так называемые электрические маты. Отличие – меньший диаметр кабелей позволяет фиксировать их на тонких основаниях и в таком виде устанавливать под финишные покрытия.
Инфракрасная	Самая современная разработка ученых, для подогрева применяется электрическая энергия, но проводниками служат инновационные карбоновые соединения. Характеризуется равномерным нагревом, большим гарантийным сроком эксплуатации и полной безопасностью. Тепловая энергия передается за счет конвекции теплого воздуха, инфракрасные лучи почти не влияют на температуру. Название используется только в рекламных целях для привлечения потенциальных потребителей.

У каждой системы теплых полов имеются свои достоинства и недостатки. Они должны учитываться при подборе нагревательной системы для определенного помещения.

Сравнение полов:

• разогревается пленочный пол быстрей второго варианта, но хуже прогревает пространство;
• пленка менее прочная, чем кабельные системы. Официальные поставщики устанавливают срок службы пленочных систем в течение 8–10 лет. Потом нагревательные элементы греют хуже. Для стержневых ИК полов срок эксплуатации составляет не менее 10 лет;
• ремонт произвести проще у пленочного пола. Если одно звено перестало греть поверхность, это слабо повлияет на тепло в помещении, так как шаг между нагревательными каналами минимальный. При поломке стержня, его обязательно придется менять, раскрывать пол;
• пленочный пол быстрее монтировать. Длительность работ, обычно, не превышает 7–8 часов;
• устанавливая кабельные полы, важно учитывать расстояние укладки. В случае неправильного монтажа пол может слабо прогревать комнату, или перегревать поверхность покрытия. Пленка изначально создается с правильными параметрами;
• прогрев ламината или линолеума требуется минимальный, чтобы покрытие не пришло в негодность. Системы ИК отопления здесь не должны служить основным источником тепла.

Как подключить?

Есть возможность снизить расход проводов, если контакты направить по направлению к регулятору. На медной полоске закрепляется зажим, его сторона располагается внутри покрытия, вторая находится поверх медной полосы. Линии разреза изолируются битумом. Пленка фиксируется с использованием изоленты. Для этого требуется выравнить основание, положить на пол теплоотражающий материал.

Производители

Пленка Heat Life популярна во всем мире. Heat Life – это производитель, который изобрел пленку с карбоновым покрытием. На рынке существует множество ее аналогов, но они все уступают по качеству продукции южнокорейской компании. Также Heat Life выпускает уникальную ИК-пленку, которую можно укладывать прямо в стяжку. Пленка выдерживает температуру выше двухсот градусов по Цельсию, технология ее изготовления является ноу-хау компании.

Heat Plus – это еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Heat Plus открыла множество сервисных центров по всей стране и делает как полосатую, так и сплошную пленку, мощность которой колеблется от 85 до 460 Вт

Фирма Caleo (Южная Корея) производит ИК пленку с 2006 года. Считается одной из лучших, на счету компании множество разработок и инновационных ноу-хау. Например, именно Caleo изобрела полы с сеткой, препятствующей появлению искр.

Rexva – эта компания больше известна у себя на родине, в Южной Корее, там она занимает более 50% рынка. В России о пленке от этого производителя известно немного. Эта компания лидирует в отрасли по количеству научных разработок. Компания применяет особую ламинацию, которая гарантирует 100% изоляцию от влаги.

Eastec – это компания, которая разработала и внедрила технологию ИК полов. Она продолжает предлагать новые оригинальные модели, которые пользуются неизменным спросом среди потребителей. Мощность пленки – от 60 Вт, ширина – от 30 см.

Отзывы

Пленочные ИК-полы служат очень хорошей альтернативой другим видам «теплых полов», а благодаря физиологическим особенностям, человеком положительно воспринимается тепло, выделяемое такой системой обогрева.

Множество положительных отзывов связано с применением инфракрасных теплых полов под плитку в таких помещениях, как ванная комната и кухня. Однако, инфракрасный пленочный вариант отопления совершенно не подходит для обустройства в домах, где есть очень частые перебои с электрической энергией.

Водяной теплый пол – довольно простая конструкция. Укладка теплого водяного пола под плитку – рекомендации и пошаговая инструкция, читайте и делайте.

С вариантами монтажа водяного теплого пола под плитку вы можете ознакомиться по ссылке.

Очень хвалят фирму Heat Life. Южнокорейские производители умеют делать качественные изделия. Особенно нравится недорогая пленка, которую можно монтировать непосредственно в бетонную стяжку. Простота надежность этой технологии у многих вызывает положительные эмоции.

В отзывах нередко поднимается вопрос о том, как распознать контрафактную продукцию. Это является очень важным моментом, так как от качества продукции напрямую зависит срок службы инфракрасного теплого пола.

Удачные примеры и варианты

KNAUF «Суперпол» – это разновидность теплого пола, который представляет собой влагостойкие гипсоволокнистые листы, размерами 1500х500х10 мм. Укладка листов типа KNAUF осуществляется только на бетонную стяжку. Установка напольного покрытия (керамическая плитка, керамогранит, линолеум, паркет и др.) возможна сразу после высыхания клея на листах KNAUF «Суперпол».

Совет: старайтесь не использовать другие клеи для монтажа листов «Суперпола». Покупайте только оригинальный клей KNAUF.

Монтаж листов инфракрасного пола лучше производить на фольгу или другие светоотражающие материалы. Так вы повысите КПД отопительной системы на 30–40%. На втором этапе установки «Суперпол» KNAUF может перекрываться листами ЦСП (цементно-стружечные плиты), СМЛ (стекломагнезитовый лист) и ГВЛ (гипсоволокнистые листы). Названные материалы закупаются у производителей теплых полов или на рынке строительных материалов.

Монтаж сухой стяжки основания пола Кнауф-суперпол

Внимание! Пленка крепится к вышеперечисленным листам только на клей. Не пытайтесь ее прикрепить к СМЛ, ЦСП или ГВЛ листам шурупами, поскольку вы можете нарушить не только целостность отопительной системы, но и гидроизоляцию комнаты в целом.

Так выглядит инновационная пленка от компании Heat Life, одна из лучших на рынке.

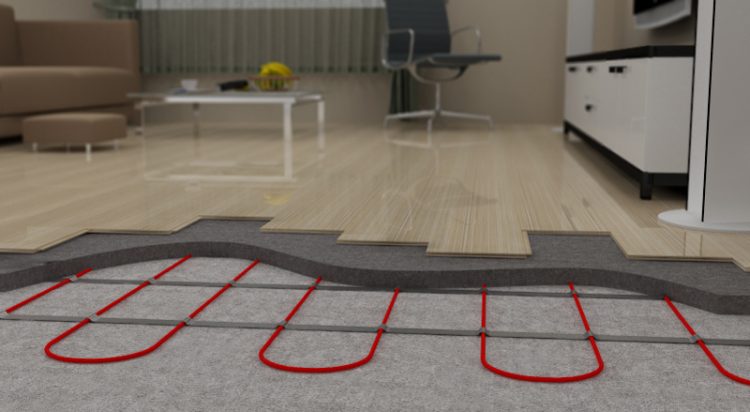

Структура теплого пола.

Результат покрытия ИК пленкой спортивного зала.

Схема теплого пола в разрезе.

Монтаж теплого пола в спальной комнате. Такую работу можно сделать своими руками.

О том, как установить инфракрасный теплый пол, смотрите в следующем видео.
