Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла.

Неважно на улице 3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В.

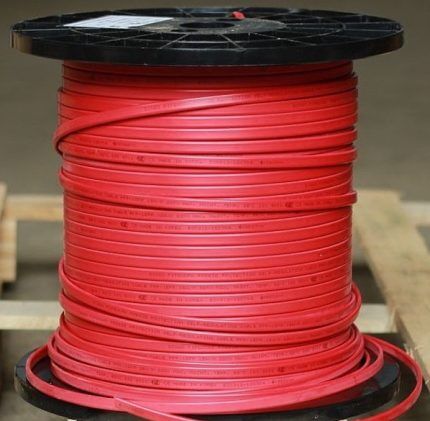

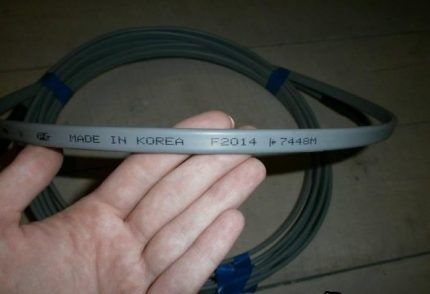

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

  • они могут пересекаться и не перегорят;
  • их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Нагревательные кабели (виды)

Резистивный

Производят в одно- и двухжильном исполнении. Основой изделия такого типа является токопроводящая (нагревательная) жила, которая при прохождении электрического тока выделяет тепло по закону Джоуля-Ленца. Нагревательная жила изолируется, как правило, термостойким материалом (например, фторопластом). В некоторых видах используется двойная изоляция.

Греющий кабель для канализационных труб
Рисунок 2. Конструкция резистивных кабелей

Работает этот кабель следующим образом. Если он одножильный, то подвод электроэнергии необходимо осуществлять с двух сторон (как показано на рисунке внизу слева), а провод петлей равномерно распределять по всей длине, что крайне неудобно. Проблема двустороннего подвода питания решена в двухжильных изделиях, хотя принцип действия аналогичен, но выполнять монтаж и подключение более удобно (на рисунке внизу справа). Кроме этого для обоих видов необходимо использовать контроль температуры его поверхности при помощи терморегуляторов.

Греющий кабель для канализационных труб

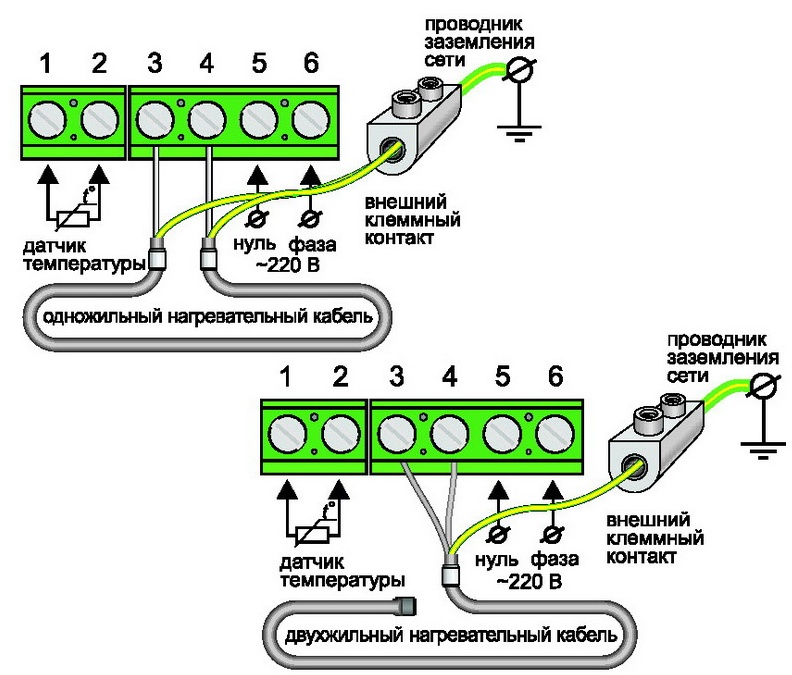

Рисунок3. Способы подключения одножильного и двухжильного резистивных кабелей

Зональный

Он является разновидностью резистивного, а точнее модифицированная версия двухжильного. Модификация заключается в том, что в нем добавлены короткие отрезки нагревательных спиралевидных проводов, расположенных с некоторым шагом. Теперь, в отличие от своего предшественника, его можно отрезать кусками нужной длины с определенным шагом.

Греющий кабель для канализационных труб
Рисунок 4. Конструкция зонального нагревательного кабеля

Саморегулирующий

Представляет собой провод с двумя, параллельно расположенными, медными жилами, между которыми находится полупроводник. Эта конструкция покрывается защитными, электроизолирующими и экранирующими оболочками. Удельное сопротивление электрическому току полупроводника прямо пропорционально его температуре.

То есть чем выше его температура греющего, тем сопротивление между двумя жилами возрастает и наоборот. Как и у предыдущих изделий, тепло выделяется по тому же закону (Джоуля-Ленца) но не в токоведущих жилах, а в разделяющем их полупроводнике. Поскольку его проводимость зависит от температуры, то величина тока тоже будет меняться, а, следовательно, и мощность.

Греющий кабель для канализационных труб

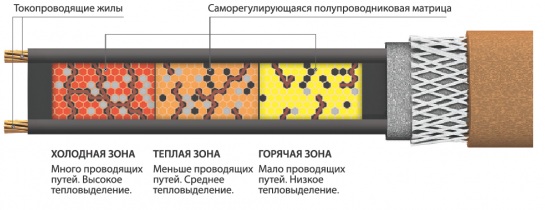

Рисунок 5. Принцип саморегулирования проводимости греющего кабеля

Индуктивный

Такой нагревательный кабель состоит из изолированной токопроводящей жилы, намотанной вокруг ферромагнитного сердечника, которым является труба. Переменный ток создает переменный магнитный поток, который индуцирует в ней вихревые токи, а они ее и нагревают.

Такой нагрев считается устаревшим и сейчас используется крайне редко. Это связано не только с низким КПД, но и с тем, что его можно применить лишь для труб из металла.

Греющий кабель для канализационных труб

Надежность саморегулирующего кабеля напрямую зависит от качества греющей матрицы (полупроводниковый материал между токоведущими жилами). Чем ниже качество, тем быстрее она стареет – как следствие уменьшается удельное тепловыделение и саморегулирование. Срок службы такой матрицы низкого качества 3-4 года.

Проверенные производители, заботящиеся о своей репутации, такие как Fujikura, Pentair, Devi, Hemstedt используют качественные материалы для производства. Это конечно же выражается в более высокой цене, но его работа на протяжении всего срока службы (15…20 лет) того стоит.

Когда нужно обогревать инженерные сети

Искусственный подогрев коммуникаций влечет за собой дополнительный расход энергоносителей, чаще всего – электричества. В результате увеличивается стоимость содержания частного дома в зимний период. Поэтому стоит перечислить ситуации, когда без обогревательных систем не обойтись:

  1. Наружную сеть водоснабжения или канализации необходимо проложить в грунте выше границы его промерзания. Причина – скальная гряда, бетонные конструкции, грунтовые воды и другие подземные препятствия, не позволяющие рыть глубокую траншею.
  2. Участок водопровода приходится вести по улице. Наиболее распространенный случай – коттеджи, построенные на свайно-винтовом фундаменте. Поскольку они приподняты над уровнем земли, ввод трубы до нескольких метров в длину зимой подвергается опасности замерзания.
  3. На входе трубопровода в колодец или скважину.

Обогрев канализационных труб: наружный и внутренний

Лучше всего на этих участках применять уже готовые трубы, которые сделаны с применением так называемой сэндвич-технологии и уже имеют вмонтированный нагревательный кабель для канализации. Такие трубы достаточно всего лишь подключить к канализационной и электрической сети.

При их производстве применяется многослойное покрытие пластиковых труб гидро- и теплоизолирующими материалами, что избавляет от необходимости выполнять эти работы самостоятельно и сокращает время монтажа.

Такой способ имеет существенный недостаток — значительная стоимость изделия, поэтому чаще всего применяется самостоятельная прокладка греющего кабеля и последующие утепление.

В первую очередь, следует заметить, кабель для обогрева может монтироваться только снаружи трубы, установка его внутрь не допускается.

Для этих целей применяют:

  • Резистивный кабель, который обладает постоянной мощностью, чаще всего он должен монтироваться с соблюдением регламентированной длины, если и существует возможность регулировки этого параметра, то лишь в небольших пределах.
  • Надежный обогрев канализации можно получить, применяя саморегулирующийся кабель. Он отличается возможностью монтажа при любых размерах, они только не должны превышать предельно допустимые. Кроме того, выделяемая тепловая мощность по всей его длине не одинакова, в местах образования льда он греется сильнее, чем на участках, где в такой нагрузке нет необходимости.

Принцип саморегулирования кабеля для обогрева труб

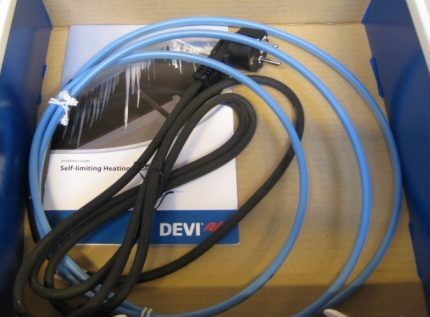

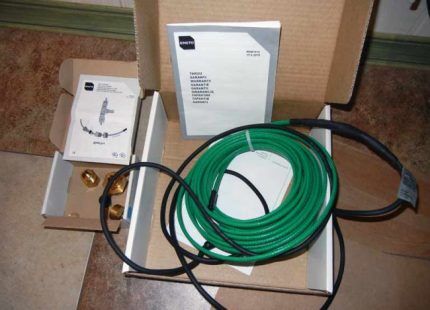

Кроме того, монтаж такого кабеля достаточно прост, он выпускается в виде самоклеящихся лент. Его применение значительно сокращает время монтажа, а также снижает потребление электроэнергии.

Перед началом монтажа кабеля следует выполнить тщательное обследование канализационного трубопровода, наличие любых его повреждений недопустимо. Для этого выполняем вскрытие канализационной канавы, освобождаем трубу от грунта.

Перед монтажом  убедитесь, что минимально допустимый изгиб кабеля позволит выполнить его намотку на трубу. Если же диаметр канализации меньше, придется укладывать кабель параллельными  линиями.

Не следует проверять работоспособность греющего кабеля, который смотан в бухту, это способно привести к его перегреву и выходу из строя. Следует также помнить, что трубы канализационные с подогревом способны работать только при наличии эффективной теплоизоляции, поэтому заблаговременно позаботьтесь о ее приобретении.

Соединение элементов электрической сети следует выполнять при помощи специальных термоусаживаемых элементов. При этом должна быть обеспечена надежная изоляция. Монтаж этих элементов должен выполняться в соответствии с инструкцией производителя.

Правильная система обогрева канализации устранит промерзание труб

Наиболее простым способом защиты труб от промерзания в них жидкостей является размещение канализационной системы ниже уровня промерзания грунта. Средняя глубина промерзания грунта зимой считается расстояние примерно 1,2-1,4 метра.

Однако некоторые участки канализации все же могут быть подвержены воздействию низких зимних температур, поэтому подогрев канализационных труб просто необходим.

К основным видам канализационных труб, которые нуждаются в обогреве, можно отнести:

  • трубы, которые предназначены для обустройства наружной канализации;
  • отводящий сток к локальной очистной установке или септику;
  • трубы, которые предназначены для отведения промывочных вод очистительного фильтра;
  • трубы, которые соединяют септик с дренирующими полями или фильтрационным колодцем.

К способам обогрева труб канализационных систем относят:

  • подогрев при помощи специального нагревательного кабеля;

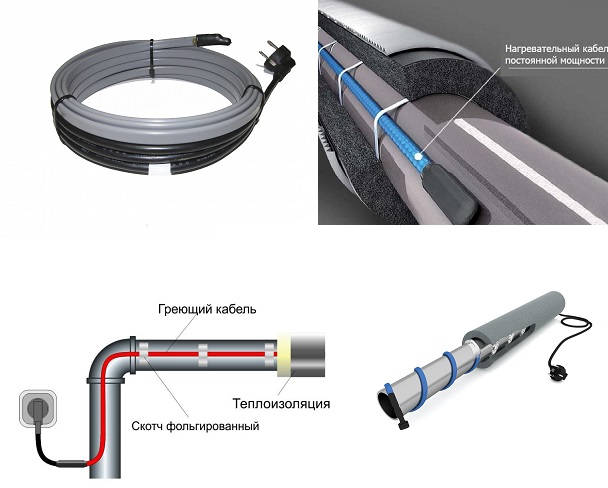

Труба с нагревательным кабелем

  • обустройство канализационной системы трубами, которые оснащены системой теплоизоляции и обогрева;

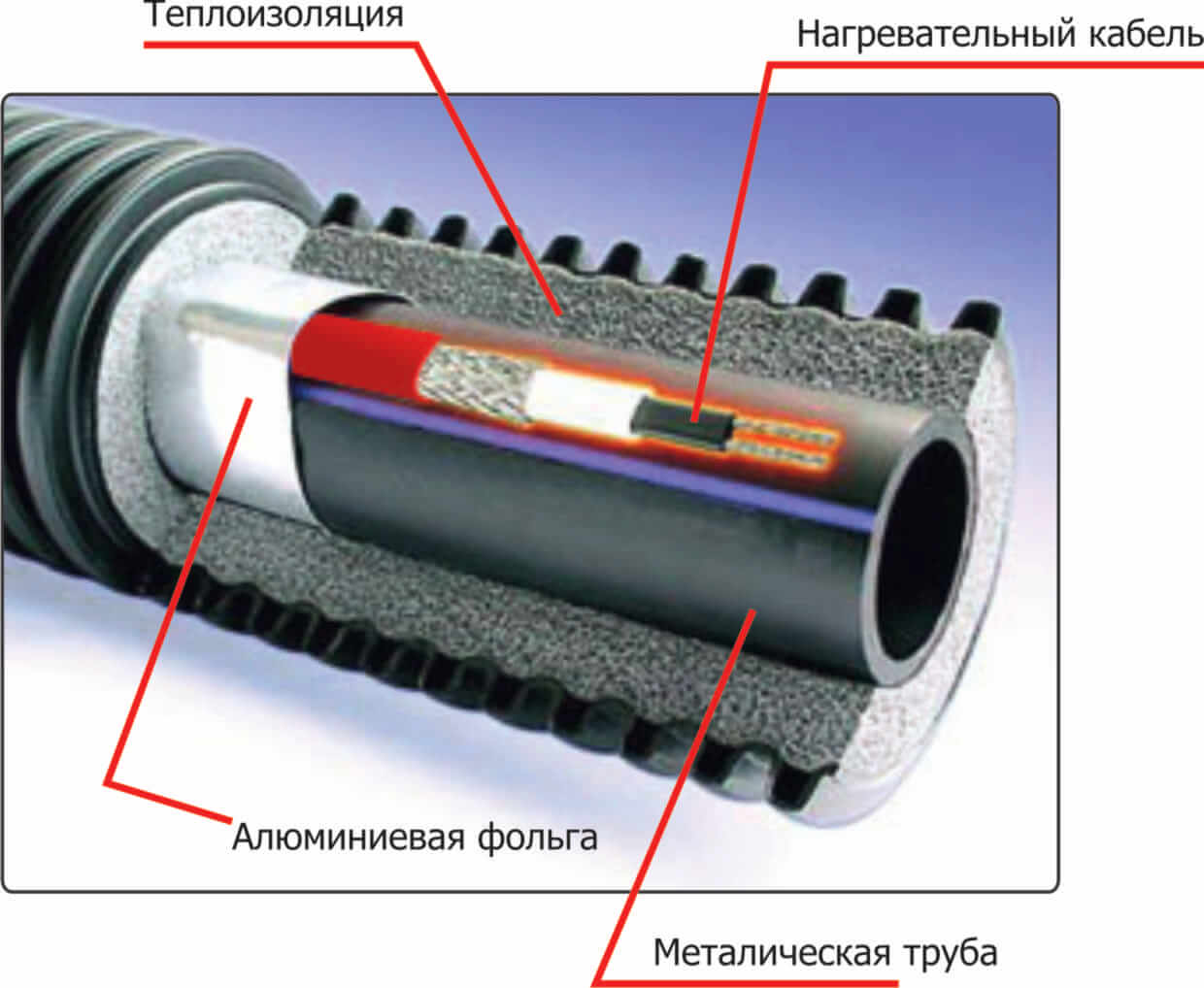

Труба канализации с теплоизоляцией и подогревом

  • прокладка канализационных систем на уровне ниже промерзания грунта.

Зачастую трубы канализационные с подогревом нагревательным кабелем позволяют решить ряд задач. Нагревательный кабель:

  • предотвращает остановку работы канализационной системы из-за образования пробок;
  • увеличивает скорость передвижения сточных вод в холодное время года;
  • сохраняет технологическую вязкость жидкостей, которые перемещаются по канализационной системе;
  • предотвращает накопление конденсата на поверхности канализационных труб.

Обогревать необходимо следующие элементы системы отведения бытовых стоков:

  • наружные канализационные трубы, отводящие стоки к очистной установке либо к септику;
  • трубы, которые соединяют септик с дренирующими полями или фильтрационным колодцем;
  • трубы, отводящие промывочные воды очистительных фильтров.

Греющий кабель для канализационных труб

Традиционно утепление проводится путём их обволакивания термоизолирующим материалом, созданием воздушной прослойки и прочими методами. Но современные технологии предлагают очень удобное средство в виде кабеля для подогрева канализационных труб снаружи или изнутри. Кроме того, промышленность сегодня выпускает элементы инженерных коммуникаций, изначально оснащённые обогревающей и теплоизоляционной системой. Имеются в виду сэндвич-трубы, в основе которых находится пластиковое пустотелое изделие и самонагревающийся кабель.

Конечно же, проведение электрообогрева системы утилизации бытовых стоков дешёвым мероприятием не назовёшь. Но из-за того, что канализационная система дома будет надёжно работать даже в самые лютые морозы, расходы полностью себя оправдают. Ведь не исключено, что без обогрева труба может элементарно треснуть, а на её замену потребуются немалые денежные средства.

Наиболее часто используются сендвич-трубы, в которых греющий кабель проходит между стенкой трубы и верхним ее покрытием

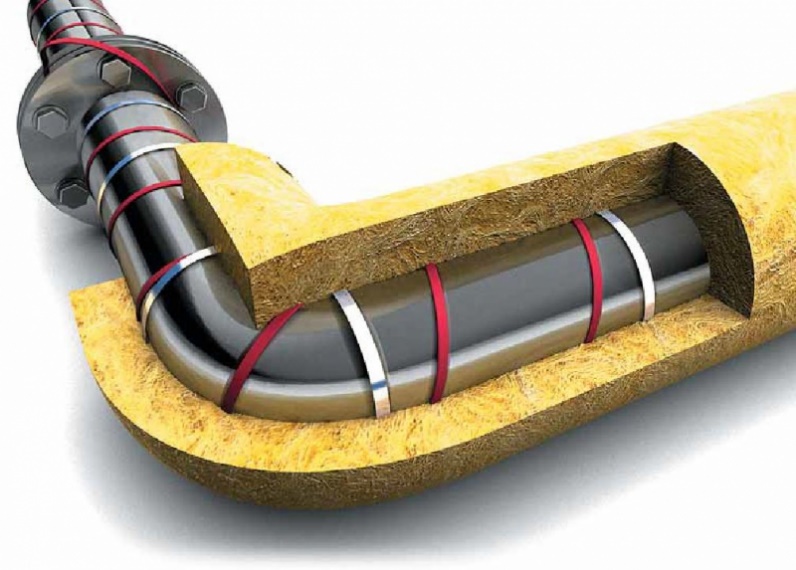

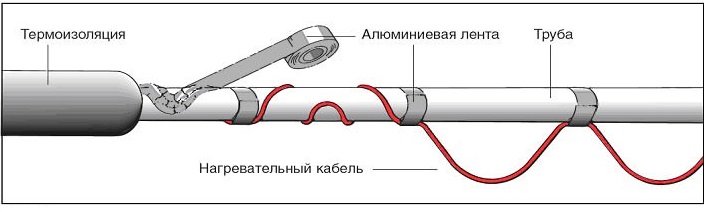

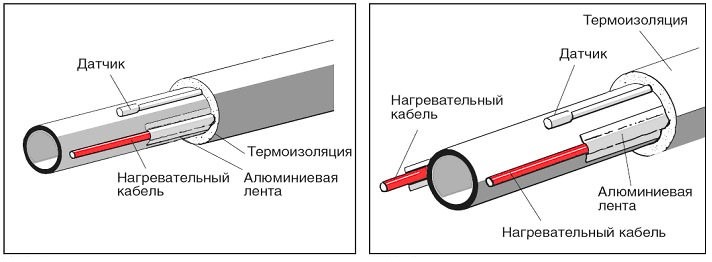

Укладка греющего кабеля — процесс относительно несложный. Его просто закрепляют на поверхности трубы, обычно вдоль, одной полосой. Отдельные проекты предусматривают спиральный монтаж. В этом случае следует точно выдержать расчетный шаг между витками спирали, чтобы труба прогревалась равномерно.

После того, как греющий кабель закреплен на канализационной трубе, рекомендуется дополнительно уложить слой теплоизоляции, чтобы улучшить качество обогрева

Но чаще всего все же использую термостойкий скотч. Крепеж должен переносить не только высокие температуры, но и быть устойчивым к влиянию природных факторов и химических веществ. Иногда в качестве крепления используют алюминиевую ленту. Но в местах крепления тепловая мощность кабеля повысится.

Греющий кабель для канализационных труб

Не всегда это полезно, может привести к перегреву коммуникаций. Не рекомендуется использовать металлический крепеж при монтаже греющего кабеля, заключенного в полимерную изоляционную оболочку. Но в отдельных случаях алюминиевый скотч может даже улучшить ситуацию.

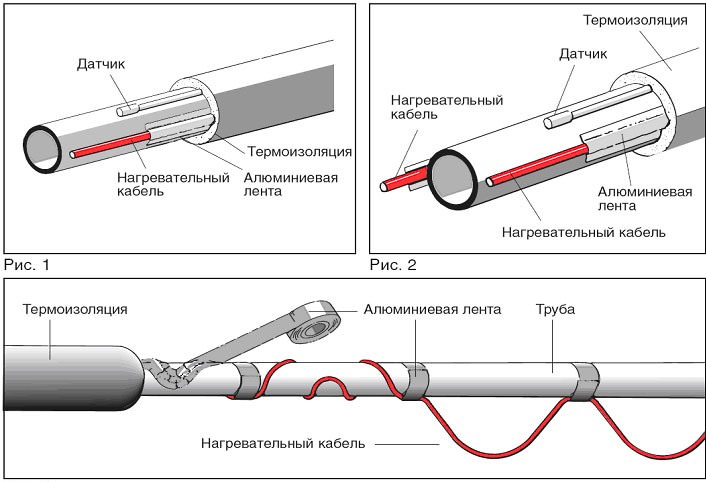

Греющий кабель на пластиковой канализационной трубе можно закрепить алюминиевым скотчем, чтобы повысить эффективность прогрева и сделать его более равномерным

При укладке на полимерную трубу металлизированный скотч ставят и под кабелем, и над ним. Это немного повышает тепловую мощность, а также способствует равномерному обогреву трубопровода. Внутри канализации греющий кабель используют крайне редко. Обычно так обогревают небольшие участки системы, расположенные не в грунте, например, насосы.

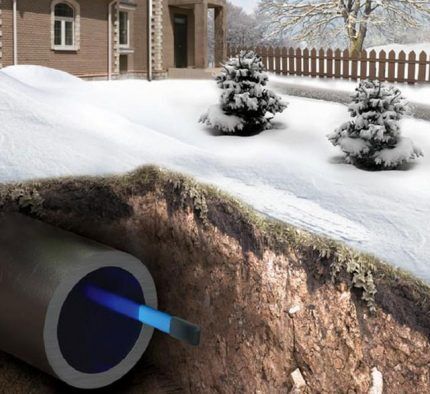

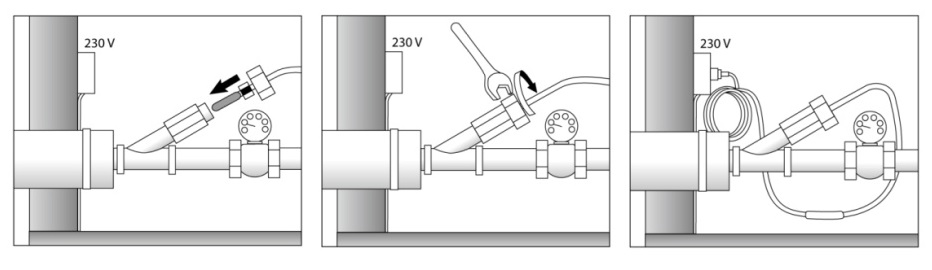

Для монтажа внутреннего кабеля может понадобиться зажимная и уплотнительная втулка, соединительная муфта, набор шайб, а также другие элементы ( )

Чтобы установить внутренний кабель в трубу, укладка которой завершена, понадобится сначала врезать в систему тройник. Так будет сделано отверстие для введения кабеля внутрь трубопровода. Кроме того, может понадобиться специальная ниппельная муфта. Такое решение может несколько ухудшить характеристики канализационной системы, например, в месте установки тройника просвет трубы слегка уменьшится.

Это повышает вероятность накопления мусора и образования засоров. Сложности с внутренним кабелем неизбежны, если канализация имеет несколько поворотов, изгибов и т.п. Непросто проводить внутренние работы по монтажу горячего кабеля, а также в канализационных системах значительной протяженности.

Разумеется, не стоит подключать систему к электропитанию до полного окончания монтажных работ. Перед тем, как закрывать кабель утеплителем, следует тщательно проверить все места соединения. Если использовать термодатчики, будет проще определять время подключения и отключения системы.

Автоматизировать процесс можно с помощью реле. Если мощности кабеля, уложенного в одну линию, не хватает, можно выполнить монтаж спиралью или проложить две параллельные линии. Главное, чтобы отдельные участки не пересекались, и не было перегрева. Чтобы сделать обогрев конструкции более равномерным, иногда трубу сначала обматывают фольгой, в затем сверху кладут кабель.

Эти примеры позволяют составить представление о том, как правильно выполнить соединение питающего и греющего кабеля, а также о порядке его изоляции ( )

Специальный кабель для труб

Температурные датчики устанавливают после того, как поставлен утеплитель. Сверху рекомендуется нанести разметку, которая отражает положение нагревательных элементов. Для подключения кабеля к электросети понадобится отрезок термоусаживаемой трубы. Затем с края кабеля снимают около 50 мм изоляции и 10 мм оплетки.

Разделенные и зачищенные концы защищают отрезками термоусадочной трубки подходящего диаметра и прогревают феном. Теперь нужно зачистить примерно 6 мм провода, свернуть их спиралью и зажать в металлической трубке. Похожие манипуляции придется проделать с кабелем электропитания.

Около 80 мм нужно очистить от изоляции и оболочки и разделить на отдельные провода. Полученные концы обрезают до 35 мм, но один провод следует оставить необрезанным для заземления. Здесь также зачищают 6 мм провода. Теперь концы кабелей нагревательных элементов и питания соединяют в термоусадочнойтрубке, снабженной металлической втулкой. Ее нагревают и зажимают, место контакта заматывают термолентой, а затем закрывают еще одной трубкой защиты.

Разновидности труб, которые следует подогревать

  • системы внешней канализации – для отвода стоков к очистительным установкам или к септикам;трубы, соединяющие септик с дренирующими полями или колодцем для фильтрации;для отвода промывочных вод очистительных фильтров.

Как правило, утепление осуществляется методом обматывания термоизоляцией, обеспечением воздушной прослойки и иными способами (детальнее: «Как сделать утепление канализационных труб в земле – материалы и способы изоляции своими руками»).Новейшие же технологии могут предложить более удобные способы обогрева труб канализации – греющим кабелем, который может прокладываться как снаружи, так и изнутри трубы. К тому же, в продаже присутствуют элементы инженерных коммуникаций, которые уже имеют готовую систему обогрева.

Как правило, утепление осуществляется методом обматывания термоизоляцией, обеспечением воздушной прослойки и иными способами (детальнее: «Как сделать утепление канализационных труб в земле – материалы и способы изоляции своими руками»). Новейшие же технологии могут предложить более удобные способы обогрева труб канализации – греющим кабелем, который может прокладываться как снаружи, так и изнутри трубы.

В этой статье я хочу рассказать о методах обогрева канализационных труб греющим кабелем. Мы познакомимся со способами его укладки, крепления, с ограничениями, которых стоит придерживаться при монтаже, и с разновидностями кабеля для обогрева труб.

Обогрев кабелем наружной канализации.

обогрев канализационных труб греющим кабелем

Если обобщить все возможные сценарии, их можно разделить на две основные категории:

  1. Когда укладка канализационных труб или монтаж септика ниже уровня промерзания по каким-то причинам невозможны или нежелательны;

Это актуально, в частности, при строительстве дома на вечной мерзлоте.

При глубине промерзания грунта в 6 — 10 метров монтаж септика ниже этого уровня, мягко говоря, затруднителен; единственный выход — организовать утепление и обогрев.

Еще один возможный сценарий — скальный грунт на участке, сильно затрудняющий рытье траншей.

  1. Кроме того, обогрев может быть страховкой на случай экстремальных, нехарактерных для данной климатической зоны холодов. Так, в Крыму зимняя температура крайне редко опускается ниже нуля, и большая часть самотечной канализации прокладывается открыто или с минимальным заглублением. Однако при прорыве арктического воздушного фронта через Крымские горы температура на несколько дней может опуститься до -10 и даже -20С.

Прокладка канализации по фасаду здания. Место действия — Севастополь, Крым.

Виды кабеля

Кабель для обогрева канализационных труб можно разделить на две категории.

Греющий кабель для канализационных труб

Резистивный

Что происходит, когда мы пропускаем ток через проводник, обладающий ненулевым электрическим сопротивлением? На проводнике выделяется тепло. Его температура повышается до того момента, пока количество генерируемого им тепла не уравняется с отдаваемым в окружающую среду.

Из закона сохранения энергии следует, что электрическая мощность любого прибора прямого нагрева в точности равна выделяющейся на нем тепловой мощности. Сравнительно несложный расчет позволяет на основе удельного сопротивления проводника и подающегося на него напряжения подобрать такую его длину, при которой нагрев будет эффективным против намерзания льда, но безопасным для изоляции кабеля и обогреваемых труб.

Именно так устроен резистивный греющий кабель.

Резистивный кабель может быть одножильным и двужильным:

  • В первом случае греющий кабель образует замкнутый контур, начало и конец которого подключаются к источнику питания;
  • Во втором случае кабель запитывается с одной стороны, а вторая комплектуется концевой муфтой — перемычкой между жилами.

Несколько разновидностей резистивного кабеля.

У резистивного кабеля вне зависимости от количества жил есть ряд довольно неприятных недостатков:

  1. Он потребляет постоянное количество электроэнергии вне зависимости от уличной температуры. Нужен обогрев или нет — пока кабель подключен к сети, вы будете оплачивать израсходованную им энергию в полном объеме;
  2. Он продается секциями фиксированной длины. Размер секции подбирается под ваши потребности с определенным шагом в зависимости от удельного сопротивления кабеля; однако отрезать лишний участок вы не можете;
  3. Перехлест кабеля с большой вероятностью приведет к перегреву и расплавлению изоляции, а то и пластиковой канализационной трубы.

Вторая проблема успешно решена в зональном греющем кабеле.

Греющий кабель для канализационных труб

Он представляет собой два проводника с низким сопротивлением и соединяющие их нагревательные элементы.

Кабель может нарезаться на секции фиксированного размера.

Саморегулирующийся

Саморегулирующийся греющий кабель — революционное решение, лишенное всех недостатков резистивного обогревателя. Как он устроен?

Между двумя токопроводящими медными жилами с низким удельным сопротивлением внутри полимерной изоляции размещена саморегулирующаяся матрица. Как правило, она представляет собой полимер с высоким коэффициентом температурного расширения, смешанный с мелкодисперсным проводящим наполнителем (например, частицами графита).

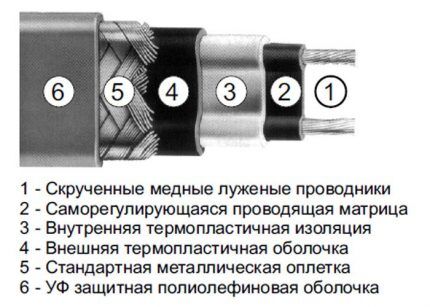

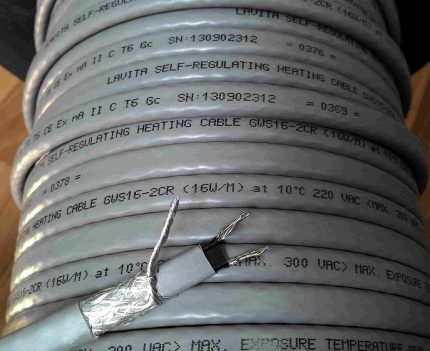

Устройство саморегулирующегося кабеля.

Как это работает?

  • При нагреве участка матрицы полимер расширяется; при этом частицы проводника удаляются друг от друга, теряя электрический контакт между собой. Сопротивление матрицы увеличивается, что приводит к падению тока, текущего через нее, и к уменьшению тепловыделения на соответствующем участке;
  • При охлаждении матрица сжимается. Это приводит к сближению проводящих частиц и к разогреву участка кабеля.

Работа саморегулирующейся матрицы.

  1. Кабель уменьшает потребление энергии при высокой уличной температуре, весьма ощутимо экономя электроэнергию;
  2. Он может нарезаться секциями произвольного размера; при этом концевая муфта не нужна: достаточно изолировать отрезанный конец;
  3. При перехлесте или в случае, если какой-то участок окажется теплоизолированным, соответствующая секция матрицы просто прекратит нагреваться. Раз так — кабелю не грозит перегрев.

Именно саморегулирующийся кабель я настоятельно рекомендую использовать для обогрева труб — как канализационных, так и водопроводных.

Строение резистивного кабеля

В дальнейшем мы сконцентрируем внимание именно на этом решении.

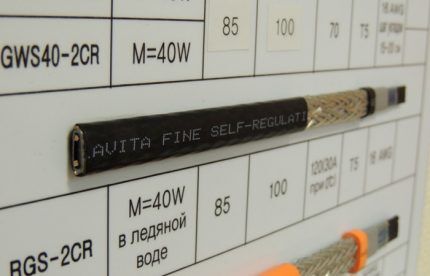

Экранирование

В прайс-листах производителей кабеля в списке опций указывается «экранированный» или «неэкранированный». Что это означает?

Медная витая оплетка решает сразу три проблемы:

  1. Заземление. При механическом повреждении оболочки ток будет течь между фазовой токоведущей жилой и оплеткой. Ситуация, в которой под напряжением окажется канализационная, водопроводная труба или водосток, полностью исключается;

Оплетка, разумеется, должна быть заземлена на корпус электрического щитка, врытый в землю металлический лист или сваренный из прутка контур.

Оплетка подключается к заземлению.

  1. Вероятность самих механических повреждений тоже заметно уменьшится: оплетку не так-то легко пробить случайным ударом;
  2. Наконец, заземленное экранирование защитит от наводок расположенную рядом электронику. При определенной конфигурации укладки кабель будет представлять собой катушку индуктивности, наводящую токи во всех расположенных рядом контурах.
Читать далее:  Уклон сливной трубы. Уклон дренажной трубы: расчеты, стандарты особенности монтажа дренажа на склоне

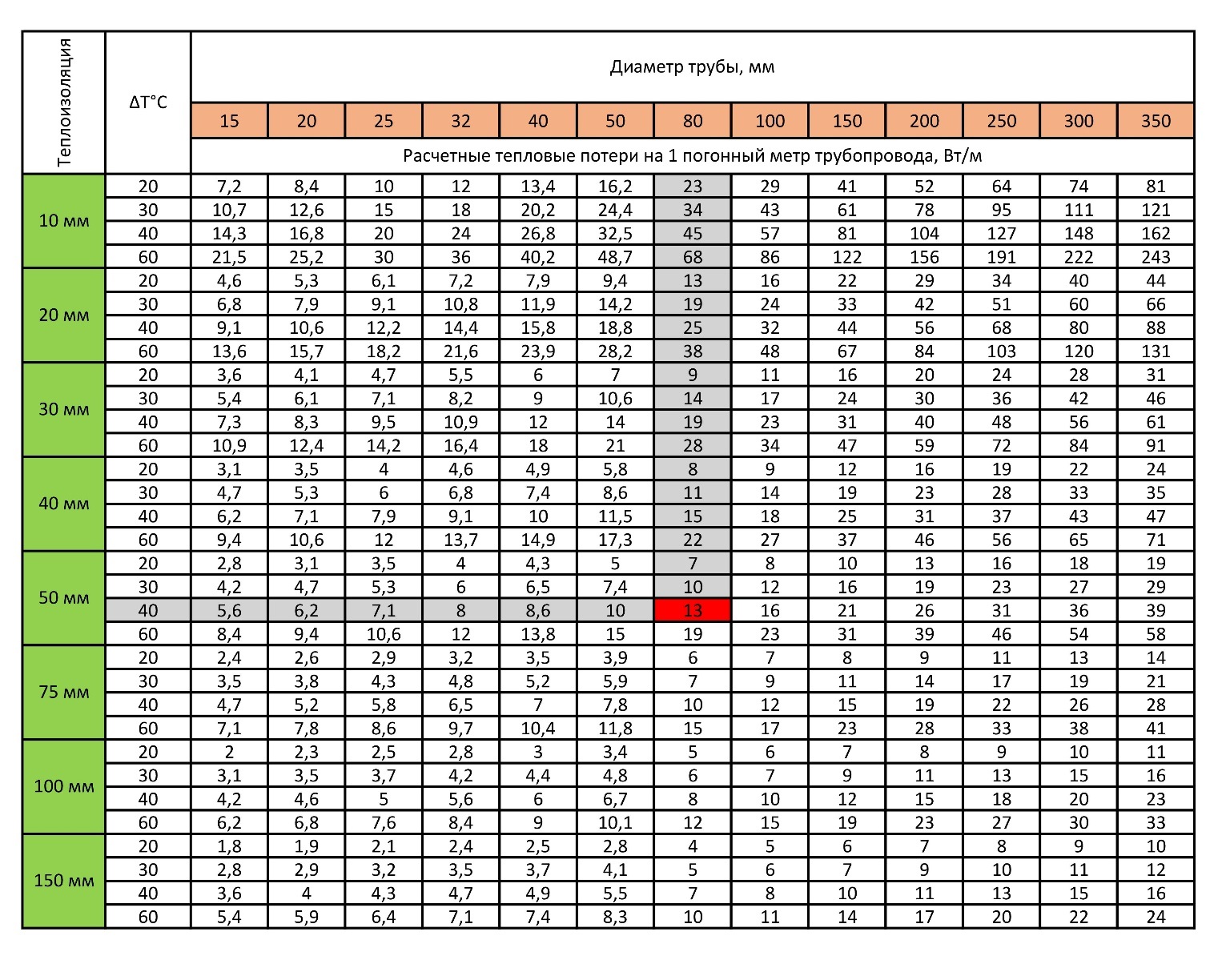

В продаже можно встретить кабели с удельной мощностью от 10 до 40 Вт/м. Какая мощность оптимальна в каждом конкретном случае?

  • 10 Вт/м оптимальны для обогрева водопроводов диаметром 15 — 25 мм;
  • 16-17 Вт/м подойдут для защиты от перемерзания канализации диаметром 50 мм;

Кабель с удельной мощностью 16 Вт/м обогревает перелив септика диаметром 50 мм.

  • 30 — 40 Вт/м — мощность, достаточная для обогрева канализационной трубы диаметром 110 — 160 мм.

Я использовал кабель мощностью 16 ватт для канализации размером 50 мм и 30 ватт — для трубы диаметром 110 мм.

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

  1. Проводник из металла для подогрева.
  2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
  3. Внутренний слой изоляции покрывает защита из фторопласта.
  4. Все проводники заключены в экран в виде сетки из меди.
  5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в водопроводную систему с питьевой водой.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества:

  1. Надежная работа.
  2. Высокая безопасность.
  3. Возможность использования прогревочного провода как внутри внутри, так и на внешней части системы.
  4. Простой монтаж и эксплуатация.
  5. Возможность экономии электроэнергии посредством автоматики – саморегулирующая способность.

Пожалуй, единственным недостатком данных  прогревочных систем становится их зависимость от электричества. По этим причинам, на основных направлениях трубопровода рекомендуют установку дополнительных источников питания.

Греющий кабель для канализации: разновидности, устройство, цели и способы применения

Опытные монтажники выделяют типичные ошибки, которые нередко допускают те, кто впервые самостоятельно устанавливает обогрев водостоков:

  • Ошибки в проектировании. Самая распространенная – игнорирование особенностей конкретной кровли. При проектировании не обращается внимание на холодные края, теплые участки, зоны водосброса и т.п. В результате на некоторых участках крыши продолжает образовываться наледь.
  • Ошибки в закреплении греющего кабеля: подвижный провод, «висящий» на монтажной ленте, отверстия в кровле под крепеж, использование ленты, которая предназначена для монтажа теплого пола, на крыше.
  • Установка пластиковых хомутов, предназначенных для внутренних работ, в качестве крепежей. Под воздействием ультрафиолета они станут хрупкими и разрушатся меньше, чем за год.
  • Подвешивание греющего кабеля в водосток без дополнительного закрепления на трос. Приводит к обрыву провода по причине температурных расширений и тяжести льда.
  • Монтаж силовых кабелей, которые не предназначены для укладки на кровле. В результате возникает пробой изоляции, что угрожает поражением током.

К ошибкам можно отнести и укладку кабеля на участках, где его использование не требуется. Его работа будет бесполезна, а владельцу придется ее оплачивать.

Греющий или горячий кабель представляет собой систему обогрева труб, уложенных в толщу грунта. Электрокабель в изолирующей оболочке закрепляют на трубе и подключают к электропитанию. Труба нагревается, в результате сточные воды приобретают стабильно высокую температуру, что надежно защищает их от замерзания.

Различают кабель для наружного обогрева трубы или внутреннего. Первый укладывают снаружи конструкции, а второй — внутри. Считается, что наружный монтаж произвести проще, чем внутренний, поэтому он более востребован. Помимо наружного кабеля используют также греющую пленку.

Обогрев с помощью пленки для канализационных систем применяется не часто. Материалом приходится оборачивать всю трубу, что усложняет монтаж, но обеспечивает равномерный прогрев

Этим материалом полностью оборачивают конструкцию, затем его закрепляют. Пленка дает более равномерный обогрев трубы, чем кабель, она имеет меньшую мощность, что позволяет несколько снизить эксплуатационные расходы. Для обогрева труб можно использовать кабель трех видов:

  • саморегулирующийся;
  • резистивный;
  • зональный.

Саморегулирующийся кабель считается исключительно удобным вариантом, поскольку он может в автоматическом режиме изменять температуру нагрева в зависимости от климатических условий. Сопротивление кабеля уменьшается, если грунт нагревается сильнее, и увеличивается при снижении температуры.

Греющий кабель для канализационных труб

Саморегулирующийся кабель наиболее востребован в современных условиях, поскольку укладывать его просто, он более надежен и не требует дополнительных элементов для монтажа

Такое изменение режима работы снижает общую мощность системы, т.е. позволяет экономить электроэнергию. Причем изменение сопротивления может быть различным на отдельных участках трубопровода. В результате получается более высокое качество прогрева, сам кабель прослужит дольше, и нет необходимости в установке терморегуляторов.

Резистивный кабель такими способностями не обладает, но отличается по сравнению с саморегулирующимися системами более умеренной ценой. При монтаже кабеля этого типа понадобится установить набор температурных датчиков и терморегуляторов, чтобы обеспечить изменение режима работы системы при перемене погоды.

Резистивный кабель стоит меньше, чем саморегулирующиеся аналоги. Если выбран этот вариант, необходимо тщательно рассчитать подходящую удельную мощность, чтобы предотвратить перегрев

Если этим требованием пренебречь, возрастает риск перегрева кабеля и его поломки. Зональный кабель также не имеет способности регулировать сопротивление, но эта система генерирует нагрев не по всей длине, а только на отдельных участках. Такой кабель можно разрезать на отдельные фрагменты, что удобно при монтаже трубопроводов сложной конфигурации.

Он также широко применяется при монтаже металлической канализации или для обогрева емкостей. Стоит отметить, что обогрев конструкций, заглубленных в грунт — не единственная сфера использования греющего кабеля. Его также используют для обогрева труб, проложенных на поверхности или в помещениях, которые не отапливаются.

Иногда кабель используют только для отдельных участков трубопровода, например, частей, выходящих на поверхность. Системы, которые монтируют внутри трубы, используют относительно редко. Чаще всего они применяются, если трубопровод уже уложен в грунт, и монтаж наружного кабеля потребовал бы объемных земляных работ.

Так установка внутреннего кабеля обойдется значительно дешевле. Но такие кабели обычно рекомендуется применять только внутри труб малого диаметра, поскольку мощность у них невелика. Она варьируется в пределах 9-13 Вт/м, чего для больших канализационных труб, как правило, недостаточно. Длина такого кабеля, по понятным причинам, должна быть равна протяженности трубы. Внутренний греющий кабель изготавливают только саморегулирующегося типа.

Вначале давайте разберемся, как отогреть канализацию в частном доме, если она уже замерзла.

Греющий кабель для канализационных труб

Алгоритм предельно прост: кабель укладывается под трубу и притягивается к ней любым способом (скотчем, ветошью, бинтом и т.д.), после чего труба по возможности теплоизолируется (например, укутывается теми же тряпками). Кабель включается в сеть и греется, пока стоки не растают.

Как организовать постоянный обогрев канализации?

Кабель может быть установлен как снаружи, так и внутри трубы.

Наружный

Наружный обогрев канализации.

  1. Кабель крепится под трубой (теплый воздух поднимается вверх, помните?) с помощью алюминиевого скотча. Его поверхность должна быть по возможности плотно прижата к стенкам трубы. Именно алюминиевый скотч используется потому, что фольга отражает инфракрасное излучение, уменьшая нецелевые потери тепла;

На изгибах канализации кабель должен сгибаться таким образом, чтобы более широкая плоскость была перпендикулярна радиусу изгиба.Иначе есть риск повредить токоведущую матрицу или порвать медные жилы.

  1. Труба теплоизолируется снаружи любым рулонным утеплителем или, что гораздо лучше, пенопластовой скорлупой. Теплоизоляция не только уменьшает потери тепла, но и фиксирует кабель: алюминиевый скотч не отличается прочностью.

Утепленные трубы с кабельным обогревом.

В моем случае качественное утепление не требовалось: в Крыму обогрев нужен всего несколько дней в году. Кроме того, при открытой прокладке канализации любая теплоизоляция быстро стала бы чудовищно грязной.

Проблему утепления я решил так:

  1. Кабель был притянут к трубе обычным скотчем, который гораздо прочнее алюминиевого;
  2. Сверху скотч был обмотан алюминиевой лентой;
  3. Дополнительную фиксацию обеспечили полиэтиленовые стяжки.

Кабель зафиксирован алюминиевым скотчем поверх обычного, и дополнительно закреплен полиэтиленовыми кабельными стяжками.

Греющий кабель для канализационных труб

Как выяснилось, в обогреве нуждаются, прежде всего, горизонтальные участки наружной канализации: медленное течение стоков позволяет им остыть до температуры замерзания. Вертикальный стояк, проложенный по фасаду, не замерзает при условии подогрева его нижней части.

Внутренний

Обогрев канализационных труб изнутри возможен с некоторыми ограничениями.

  • Термоусадка на соединении с холодным концом и концевая муфта не должны контактировать со сточными водами. Агрессивная среда разрушает термоусадочные трубки за один-два сезона, а вот собственная изоляция кабеля может сосуществовать с ней неограниченно долго;

Концевую муфту можно вывести за пределы канализации через отверстие, просверленное в уголке или тройнике.

  • Кабель должен легко извлекаться. При механической прочистке засора (тросиком или проволокой) он гарантированно будет поврежден или как минимум намотан на ваш инструмент.

Я использую внутренний обогрев кабелем для емкости отстойника септика, установленной на открытом воздухе, под крыльцом дома. Для объема в 1 м3 достаточно нескольких витков общей длиной примерно 4 метра. Бак не утеплен снаружи и благополучно перенес несколько дней заморозков при температуре -10 без замерзания содержимого.

Соединение с холодным концом находится за пределами бака.

В свою очередь обогрев канализационной трубы с помощью греющего кабеля не допускает появления таких проблем и увеличивает срок службы канализационной системы в вашем доме.

Ростов-на-Дону -29°C
Санкт-Петербург    -33°C
Москва -36°C
Екатеринбург -42°C
Якутск -59°C

Учитывая что в большинстве случаев в бытовой канализации используются трубы с внутренним диаметром от 50 до 110 мм и теплоизоляция толщиной 20-50 мм (ППС, ППУ, ППЭ), для решения задачи защиты канализационных труб от замерзания можно использовать саморегулирующиеся греющие кабели низкотемпературного класса погонной мощностью от 16 Вт/м до 32 Вт/м.

Саморегулирющиеся кабели для обогрева канализационных труб


  • Кабель нагревательный саморегулирующийся 17КСТМ2-Т
    227 руб


  • Кабель нагревательный саморегулирующийся 30КСТМ2-Т
    242 руб


  • Саморегулирующийся греющий кабель Nelson CLTR-25-JT
    713.8 руб


  • Саморегулирующийся греющий кабель Nelson CLTR-28-JT
    791.87 руб


  • Саморегулирующийся нагревательный кабель Nexans Defrost Pipe 20
    942.54 руб

Греющий кабель для канализационных труб

Тепло вырабатывается за счет того, что являющийся основой кабеля провод имеет определенное электрическое сопротивление.

При прохождении тока через металл происходит выработка тепла. Этот принцип используется при изготовлении ламп накаливания и обогревателей. Чтобы энергия не расходовалась зря, жилы изолируются диэлектрическими материалами с максимальной степенью теплопроводности и гибкости. Для изготовления греющего кабеля используется гибкий металл со средним сопротивлением. Выделяемого тепла достаточно, чтобы предотвратить образование льда и не расплавить изоляцию.

Проблема промерзания канализационной трубы обнаруживается не сразу. В отличие от водопроводных коммуникаций, здесь поток жидкости не имеет постоянного характера и не заполняет полностью сечение трубы. Кроме того, попадающие в канализационную систему нечистоты обычно имеют более высокую температуру, чем, например, вода из скважины. Поэтому замерзание стоков происходит постепенно.

  1. Для повышения экономии при обогреве труб системы канализации саморегулирующим кабелем нужно использовать дополнительный терморегулятор для контроля за температурой внешней среды.
  2. Необходимо обеспечить надежное соединение канализационных стыков, для предотвращения прохождения влаги.
  3. Категорически запрещается монтировать внутренним способом кабельные изделия с обычной изоляцией.
  4. Допустимая температура материала трубы, а также ее изоляции должна быть выше температуры, до которой кабель будет нагреваться.
  5. Углы поворота греющего кабеля должны соответствовать прописанным в его паспорте.
  6. Во время монтажа температура воздуха, при которой выполняется прокладка, должна быть выше допустимой.
  7. В момент первого включения саморегулирующего кабеля в электросеть его потребляемая мощность будет превышать паспортную в несколько раз. После чего за несколько минут показатель придет в норму.
  • плавун;
  • проложенные другие коммуникации и многое другое.

Какой греющий кабель выбрать для подогрева канализационных труб

При выборе обогревающего кабеля для труб важно знать плюсы и минусы каждого представленного в продаже вида. Кратко перечислим их.

Одножильный кабель пользуется спросом по следующим причинам:

  • Недорог;
  • Долговечен (10-15 лет эксплуатации);
  • Относительно прост в монтаже.

К недостаткам можно отнести необходимость точного расчета длины, поскольку укладывать его приходится так, чтобы вернуться вторым концом к источнику питания. Кроме этого, как мы уже говорили, работу с резистивными кабелями (кроме зонального) усложняет запрет производителей на резку. По этой причине при покупке нужно точно знать требуемую длину и мощность.

Еще одно ограничение для всех резистивных систем – недопустимость пересечения участков кабельной линии. В точках контакта в этом случае резко повышается температура, что может привести к плавлению изоляции и перегоранию провода.

Двухжильная резистивная система проще одножильной в установке, но при этом дороже ее. При укладке такую кабельную линию не нужно тянуть обратно к розетке. Достаточно просто закрепить ее на трубе и закрыть сверху теплоизолятором. По уровню долговечности и защиты от внешних воздействий одножильный и двухжильный варианты трубного обогрева одинаковы.

Саморегулирующийся греющий кабель (СГК) лишен недостатков резистивного, но его стоимость существенно выше. Высокую цену частично компенсирует простой монтаж, возможность резки и укорачивания, а также экономичность. Если водопровод идет под землей ниже отметки промерзания, то вам достаточно приобрести небольшой кусок кабеля СГК и поставить его на самом критичном участке – переходе трубы из грунта в дом.

Перехлест токоведущих витков «умной» линии не страшен. В местах контакта не будет перегрева. Полупроводниковая матрица автоматически снизит там температуру. Кроме этого, при работе саморегулирующегося кабеля сильнее нагреваются самые холодные участки, а на других температура поддерживается на более низком уровне. За счет этого достигается экономия электроэнергии, в отличие от резистивных трасс, работающих на полную мощность по всей длине.

СГК между двух водопроводных труб, уложенных на глубине полметра у ввода в подвал дома.

                К достоинствам кабельного подогрева канализации следует отнести:

  • возможность исключить замерзание и образование
    заторов внутри системы;
  • подогрев трубопроводов позволяет уменьшить
    объемы земляных работ;
  • использование
    греющего кабеля стабилизирует работу канализационной системы частного дома, которая не нагружена
    так интенсивно, как общественные линии и в большей степени подвержена
    воздействию низких температур;
  • монтаж кабеля можно сделать своими руками, без привлечения
    дорогостоящих специалистов.

Недостатками греющего кабеля являются:

  • создание дополнительной нагрузки на электросети;
  • необходимость платить за использованную
    электроэнергию;
  • низкая ремонтопригодность;
  • заметные трудозатраты при установке системы подогрева;
  • необходимость подключать дополнительные
    устройства для обеспечения работы нагревателя.

Недостатки довольно серьезные, и
основным из них является нагрузка на электросети. Учитывая всеобщую
изношенность и обветшалость системы электроснабжения, использование электроприборов
для обогрева канализации представляется несколько нерациональным решением.
Однако, при отсутствии других способов защиты трубопроводов, приходится
выбирать трубы с
подогревом для канализации.

Греющий кабель для канализационных труб

                Критериями
для выбора того или иного вида нагревателя являются:

  • величина и конфигурация проблемного участка трубопровода;
  • глубина или условия прокладки линии;
  • температурные условия эксплуатации в зимнее время;
  • стоимость кабеля;
  • возможность ремонта или замены.

Как правило, элемент для обогрева канализационных труб
подбирают по совокупности этих условий и требований. Назвать однозначно
наиболее удачный вариант, не зная специфики и конфигурации системы, очень
сложно. Однако, по утверждениям специалистов, резистивные виды используются все
реже, а самогреющий
кабель применяется значительно чаще, хоть и обходится пользователям заметно
дороже.

Способы установки греющего контура

                Существует
два варианта размещения кабеля:

  • снаружи трубы;
  • внутри трубопровода.

Монтаж нагревателя снаружи трубы
проще. Обычно его прикрепляют вдоль трубопровода или, если позволяет длина, обвивают
трубу для большей равномерности. Для фиксации к поверхности используется обычный
или металлизированный скотч, устойчивый к нагреванию. Поверх одевается слой
утеплителя. Наиболее правильный
вариант — полистироловая или пенополиуретановая скорлупа, которая легко
устанавливается и эффективно удерживает тепловую энергию.

Установка греющего элемента
внутри трубопровода позволяет получить значительно больший эффект. Она
применяется в случаях, когда система расположена близко к поверхности земли или вовсе находится на
открытом участке. Саморегулирующий
греющий кабель для канализации внутри трубы позволяет надежно защитить
как обычную, так и ливневую
систему, которая в холодное время года остается практически неиспользуемой.

Остатки стоков замерзают, периодически пополняются при потеплениях и в конечном
счете образуют ледяной затор, способный разорвать трубопровод. Однако,
установку нагревателя можно производить только в трубах достаточно большого
диаметра, иначе он станет причиной частых заторов и вместо пользы принесет
только лишние заботы.

Обогрев канализации.{amp}#xA;
Пример утепления труб

Новые системы при монтаже можно сразу собирать из труб с подключенной линией подогрева.

Это пластиковые изделия заводского производства, где под слоями изоляции уже установлен кабель самонагревающегося типа. В этом случае вы получите готовую «теплую» трубу и вам не придется делать обогрев канализации своими руками. Правда, покупка таких секций влетит в копеечку.

Кабельные электронагреватели можно установить самостоятельно, если трубы уже смонтированы и даже проработали какое-то время. Они выпускаются разной мощности, так что будущие расходы на «отопительный» сезон для своей канализации можно заранее рассчитать и подкорректировать.

На рынке представлена кабельная продукция, работающая при постоянной мощности 9-10 вт/м (меньшая может не дать требуемого результата) и саморегулирующаяся на 30-40 Вт. Также выпускаются кабели с мощностью 50 Вт/м, но их используют, только когда время уже упущено, и требуется полный отогрев канализационных труб своими руками.

Пленочный обогрев осуществляется с помощью специальных маломощных теплоизлучателей, которыми обматывается канализационная труба. Способ эффективный, недорогой и легкий в монтаже. Для поддержания нормальной работы канализации в закрытых, но не отапливаемых цокольных помещениях проблему перемерзающих труб и вовсе может решить бытовой конвекционный обогреватель.

Проволока на трубах — один из простейших способов разморозки

Лучшим вариантом для изготовления самодельных греющих систем является использование кабеля связи марки П-274 или его аналогов. Эти изделия состоят из медных проводов и прочной изоляции, устойчивой к влаге и механической нагрузке. На провод подается постоянный ток напряжением 6-27 вольт. Изменение параметров проводится с помощью ручного или автоматического регулятора, настроенного на перепады температуры.

Чертеж и схемы

Чертеж составляется в масштабе на компьютере или листе бумаги.

На нем схематично необходимо отобразить такие детали конструкции:

  • начало трубопровода;
  • выход магистрали в колодец;
  • линия прохождения сточной системы;
  • углы, тройники и краны;
  • диаметр труб;
  • глубина траншеи.

На основании созданных схем производится расчет необходимых материалов и оборудования.

Расчет размеров


Внешний диаметр трубы
(мм)
Мощность (Вт/м)
Глубина
50 см
Глубина
75 см
Глубина
50 см
1 32 10 8 5
2 42 13 10 7
3 48 15 12 8
4 60 20 15 10
5 75 25 20 12
6 90 30 25 15
7 110 40 30 20
8 160 50 38 25

Расчет дан на температуру воздуха — 30 ºС. Изменение параметров на один градус влечет за собой аналогичное изменение мощности на треть пункта.

Водонагревательные термокабели монтируются двумя способами – снаружи и внутри трубы, каждый из них имеет свои плюсы и минусы. Преимущества первого варианта состоят в следующем:

  • проводник не перекрывает часть проточного сечения магистрали;
  • этим способом проще устроить обогрев протяженных участков и запорной арматуры;
  • не нужно ставить и обслуживать специальные узлы для ввода кабеля внутрь трубопровода.

Наружный электроподогрев требует большей мощности элементов. Если изнутри принято укладывать провод с теплоотдачей 10—13 Вт/м, то нагревать трубу извне придется кабелем мощностью 15—40 Вт/м, что снижает экономичность системы.

Второй неприятный момент – сложность ремонта изделий, зарытых в траншее. Не исключено, что для определения места неисправности придется откопать всю магистраль. И наоборот, при заделке порыва или замене труб можно случайно повредить кабельный нагреватель.

Греть трубопровод изнутри не только экономичнее, но и практичнее с точки зрения обслуживания. Правда, для герметичного запуска проводника внутрь придется поставить дополнительный проходной узел. Опять же, при большой протяженности уличного водопровода нужно нарастить диаметр трубы только для того, чтобы успешно протолкнуть кабель. А если на магистрали предусмотрена задвижка или кран, то внутренний монтаж и вовсе не возможен.

Чтобы сделать внешний водогрейный контур, кроме самих проводов понадобятся средства крепления – алюминиевый скотч и пластиковые хомутики – затяжки. Работы выполняются в таком порядке:

  1. Вдоль нижней части трубы, куда планируется крепить греющий кабель для водопровода, наклейте полосу алюминиевого скотча. Она послужит хорошим распределителем тепла.
  2. Плоский саморегулируемый проводник приложите к трубопроводу без перекручивания и зафиксируйте сверху второй полоской фольги.
  3. Закрепите нагревательный элемент, притянув его к магистрали хомутами через каждые 20 см, как показано ниже на фото.
  4. Для защиты запорной арматуры от холода необходимо оставить припуск в виде свисающей петли и продолжить монтаж прямого участка. Потом петлей обмотайте кран или задвижку, проклейте скотчем и прикрепите хомутиками.

На водопроводные магистрали, идущие по улице, лучше укладывать кабель в виде спирали, обеспечивая более эффективный обогрев. То же касается труб большого диаметра, когда спиральный монтаж становится выгоднее, чем прокладка 3—4 прямых линий. Технология крепления остается неизменной – наклеивание фольги и фиксация хомутами производится на всех типах труб – пластмассовых и металлических.

Устройство греющего кабеля

Чтобы успешно протолкнуть нагревательный кабель в трубопровод, следует подобрать готовый проходной комплект нужного диаметра. Он включает в себя такие детали:

  • корпус с наружной либо внутренней резьбой;
  • резиновый сальник;
  • 2 бронзовых шайбы;
  • полая прижимная гайка.

Узел устанавливается в том месте, где водопровод делает поворот на 90°, только вместо колена в этой точке монтируется тройник. Также очень желательно, чтобы все повороты на подводящей магистрали были выполнены естественным путем – за счет допустимого изгиба трубы (исключая стальную и полипропилен). Когда на линии нет фитингов, проталкивать греющий проводник гораздо проще, как и вытащить для ремонта.

Монтаж ведется в такой последовательности:

  1. Поставьте на повороте водяной магистрали тройник из латуни.
  2. По возможности распрямите скрученный кабель и натяните на него детали в таком порядке: гайка, первая шайба, уплотнительный сальник, вторая шайба.
  3. Вкрутите корпус проходного узла в тройник, вставьте туда провод и протолкните его на требуемую глубину.
  4. Вложите в гнездо шайбы вместе с сальником и затяните гайку.

Очередность установки деталей

Основные способы прогрева

В частных домах и на производстве монтаж обогрева осуществляют на этапе утепления труб канализации. Нужно надежно загерметизировать стыки, чтобы избежать просачивания влаги. Кабель можно прокладывать по наружной стороне трубопровода (под теплоизоляцией) или внутри него.

Внутренний монтаж

Греющий кабель для канализационных труб

Такой способ обогрева системы канализации имеет гораздо больше недостатков:

  • Увеличивается риск засора;
  • Греющий кабель постоянно подвергается агрессивной среде стоков (соответственно нужно раскошеливаться на покупку с более устойчивой внешней оболочкой);
  • Применять такой способ на протяженных коммуникациях крайне сложно;
  • Необходимо наличие дополнительного тройника.

Однако способ прокладки внутри трубы иногда может стать единственно возможным решением. Достоинства:

  • Можно обогревать трубы с низкой теплопроводностью или старые системы со значительными отложениями на стенках;
  • Удобно обогревать частично в местах прохода канализации через фундамент;
  • Удобно обогревать водопровод и водостоки без теплоизоляции.

Основные этапы монтажа:

  1. Для того чтобы внедрить кабель в канализацию устанавливают специальную муфту-ниппель.
  2. Если нет тройника или отверстия для ревизии, можно вырезать небольшой участок, а потом смонтировать переходник нужного диаметра.
  3. Ввести на нужную глубину кабель.
  4. Канализационную трубу необходимо загерметизировать. Нужно завинтить гайку с ниппелем и проверить герметичность.
  5. Подключить кабель к электросети. Для этого заблаговременно необходимо предусмотреть штепсельную розетку поблизости или автоматический выключатель.
Греющий кабель для канализационных труб
Рисунок 7. Основные этапы монтажа обогревательного саморегулирующего кабеля внутри трубы

Наружный монтаж

При наружном монтаже греющего кабеля есть два способа — это укладка «волной» («спиралью») или вдоль трубы. Независимо от способа он укладывается по всей длине. Более высокая концентрация укладки должна соответствовать местам с повышенной вероятностью замерзания. Далее он выводится в теплое место, а только потом производится электрическое подключение.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при 3°C, выключается при 13°C.

Греющий кабель для канализационных труб

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в 13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе 5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

Монтаж

Греющий кабель для канализационных труб

Соединения необходимо изолировать термоусадочной трубкой, которую нагревают горелкой или строительным феном. Для ввода используется косой тройник с заглушкой, в которой изготавливается отверстие. Через него вводится нагреватель, отвод заполняется теплоизолятором, стойким к высоким температурам. Необходимо следить, чтобы участки нагревателя нигде не пересекались и располагались равномерно, без скоплений и пустых участков.

Наружный монтаж

Подобный вариант установки отличается простотой выполнения. Суть работы сводится к креплению греющего кабеля к трубе, для чего используется липкая лента или металлическая сетка. Также допускается зафиксировать кабель по прямой линии либо в виде спирали. При использовании последнего метода удается добиться увеличенного подогрева воды. Справиться с задачей по наружному монтажу может и рядовой владелец, так как здесь не требуется специальных навыков и оборудования.

Монтаж внутренний

В случае если владелец остановил выбор на внутреннем варианте установки, то лучше всего привлечь к выполнению этих работ квалифицированных специалистов. Суть работы сводится к врезке в трубу особого тройника, посредством которого через особую муфту обеспечивается введение провода внутрь.

Следует в обязательном порядке позаботиться о выполнении герметизации. Вдобавок к этому, пытаясь просунуть шнур сквозь муфту, необходимо обращать внимание на то, чтобы покрытие греющего кабеля не было повреждено резьбой. Для создания греющих проводов используют материалы, обладающие экологичностью, за счет чего их применение никак не влияет на качество питьевой воды.

Греющий кабель для канализационных труб

Для водостоков

Особенностью греющих проводов для водостоков является то, что они рассчитаны на использование в системе водопровода повышенной линейной мощности. Сборка водостоков осуществляется с использованием труб большого диаметра. В дополнение к этому здесь не возникает необходимости в их утеплении.

Превратить ледяные массы больших размеров можно при наличии греющего шнура, показатель мощности которого должен составлять 30-50 ватт на метр. Не повысит эффективность работы кабеля и его оснащения термореле. Включать подобный обогрев следует без совместного использования с автоматикой при возникновении необходимости в борьбе со льдом, покрывающим конструкцию кровли и водостоки.

Внутренний

В продаже можно найти много разновидностей кабеля. Их основная характеристика – удельная мощность – может варьироваться в диапазоне от 10 до 40 Вт/м.

  • 10 Вт/м. Подойдёт для обогрева водопроводных систем диаметром не более 25 мм.
  • 16-17 Вт/м. Могут использоваться в канализационных трубопроводах диаметром не более 50 мм.
  • 30-40 Вт/м. Такой мощности будет достаточно для обогрева крупного канализационного трубопровода диаметром 110-160 мм.

Сама процедура сборки очень проста и не потребует от мастера каких-то особых умений. Из инструментов понадобятся только клещи для обжимки соединительных гильз, пассатижи, строительный фен для разогрева термоусадочной плёнки, бокорезы или нож для зачистки изоляции, герметик.

Алгоритм действий можно представить в следующем виде:

  • Зачищаются токоведущие жилы, экранирующая металлическая оплётка и земля (присутствуют не во всех моделях кабеля).
  • На отдельные жилы, кабель под оплёткой и его внешнюю оболочку последовательно надеваются отрезки термоусадочной трубки соответствующей длины.
  • Соседние концы токоведущих жил попарно соединяются при помощи гильз.
  • На место соединения наносится небольшой слой герметика, после чего производится обжимка термоусадкой.
  • Аналогичная процедура производится с землёй и экраном, при их наличии.
  • На конце греющего кабеля дальнейшие действия зависят от типа кабеля. У резистивного двужильного кабеля производится соединение токоведущих жил с последующей герметизацией и изоляцией муфты с перемычкой. У саморегулирующегося кабеля все жилы на дальнем конце обрезаются и разводятся на некоторое расстояние, для увеличения сопротивления в случае нарушения герметичности муфты.
  • Свободные концы термоусадочной плёнки сплющиваются при помощи пассатижей.

Обратите внимание! Поскольку греющий кабель может выполнять свои функции только при наличии электричества, подобные системы нередко дополнительно оборудуются источником резервного питания. . Наружный монтаж

Наружный монтаж

Греющий кабель закрепляется под трубой посредством алюминиевого скотча. Для улучшения теплообмена он должен быть прижат к трубе как можно плотнее. Алюминиевый скотч помогает дополнительно ограничить потери тепла за счёт частичного отражения инфракрасного излучения.

Греющий кабель для канализационных труб

Кабель фиксируется короткими отрезками клейкой ленты через равные промежутки (не менее 30 см), после чего вдоль всей его длины также фиксируется скотчем. Для дополнительной надёжности фиксации часто используют пластиковые хомуты.

Это важно! В местах изгиба трубопровода кабель следует располагать так, чтобы его широкая часть была перпендикулярна направлению радиусу изгиба. . Допускается поместить кабель под слой утеплителя, который не только обеспечит дополнительную теплоизоляцию, но и поможет его надёжно зафиксировать

Стоит также учитывать, что в подогреве нуждаются, в первую очередь, горизонтальные участки канализации, по которым стоки перемещаются гораздо медленнее, нежели по вертикальным.

Допускается поместить кабель под слой утеплителя, который не только обеспечит дополнительную теплоизоляцию, но и поможет его надёжно зафиксировать. Стоит также учитывать, что в подогреве нуждаются, в первую очередь, горизонтальные участки канализации, по которым стоки перемещаются гораздо медленнее, нежели по вертикальным.

Внутренний монтаж

Прокладка греющего кабеля внутри канализационных труб допускается с некоторыми ограничениями.

Кольцевая муфта не должна иметь контакта со сточными водами, проходящими по трубам, поскольку они считаются агрессивной средой, способной разрушить термоусадку буквально за несколько сезонов. При этом собственная изоляция кабеля устойчива к подобным воздействиям, и способна находиться внутри трубы сколь угодно долго.

Поэтому кольцевую муфту, как правило, выносят за пределы трубопровода. Для этого используют специальные отверстия в тройнике или уголке конструкции.

Ещё одно непременное условие – кабель должен легко извлекаться. В противном случае, в процессе механической прочистки труб проволокой или сантехническим тросом, кабель почти наверняка окажется повреждённым.

Разумеется, такой способ обогрева канализации нельзя назвать дешёвым. Однако, если учесть, что трубопровод будет надёжно защищён от любых перепадов температур и сможет исправно прослужить многие годы, использование греющего кабеля будет гораздо выгоднее замены перемёрзших участков системы.

После прокладки кабеля возрастает риск возникновения засора в процессе эксплуатации системы ввиду негативного воздействия стоков внутри системы. Чтобы готовая система проработала максимально долго, работы по укладке кабеля должны проводиться с предельной ответственностью и с соблюдением всех правил.

Вместе с тем, чтобы в процессе эксплуатации трубы с подогревом не становились причиной возникновения разного рода проблем, важно следовать некоторой последовательности.

Можно выделить такие этапы работ:

  • Прочистите и высушите трубы.
  • Удалите оболочку с краев кабеля на расстояние порядка 5 см.
  • Разделите провода и произведите их очистку где-то на 4 см.
  • На окончания кабеля наденьте термоусадочные трубки.
  • Прогрейте трубки при помощи строительного фена.
  • Теперь зачистите концы на 5-6 см.
  • Проденьте оплетку в металлическую трубку в трубопровод и зафиксируйте.
  • Питающие концы очистите и разделите. Заземляющий провод – на 8 см, а остальные – на 3,5 см, не более.
  • Соедините питающие провода с кабелем обогрева при помощи изоленты.
  • Подсоедините металлическую оплетку и также ее заизолируйте.

Если вы работаете с достаточно длинным отрезком трубы, но отсутствует ревизия или тройник, лучше всего вырезать ее часть и произвести настройку при помощи переходника – компенсирующего патрубка. Для подачи кабеля в канализационную трубу нужно воспользоваться муфтой-ниппелем. Закреплять эту деталь нужно на заглушке, но в случае если ревизия присутствует, то на ее крышке.

Без оборудования достаточного обогрева труб канализационных магистралей, скорее всего, возникнут проблемы, связанные с ухудшением функционирования системы в холодную погоду. Вместе с тем, тот факт, что греющий кабель работает от электричества, нельзя использовать в качестве контраргумента актуальности его применения.

На самом деле можно приобрести уже готовый комплект, где уже будет присутствовать не только кабель обогрева, но и термостаты, и другие приборы контроля. Благодаря таким аксессуарам можно следить за температурой в трубах, контролировать расход электричества и не волноваться об исправности канализации в зимние холода.

Указания по разделке и соединению

Мы решили уделить особое внимание этому моменту, потому что никакие самодельные скрутки для стыковки подобных кабелей не годятся. Чтобы контакт получился надежным и герметичным (ведь напряжение питания составляет 220 Вольт), соединять силовой провод с греющим нужно с помощью специального комплекта. Он приобретается отдельно и состоит из термоусадочных чехлов различного диаметра и металлических обжимных наконечников.

Пошагово процедура стыковки выглядит так:

  1. Аккуратно надрежьте и снимите с конца обогревательного кабеля верхний слой изоляции на длину 45 мм. Ножом разделите жилы, разрезав полупроводниковую матрицу вдоль.
  2. Наденьте на концы защитные трубки разной длины (самые тонкие в комплекте). Нагрейте их строительным феном для усадки. Откусите жилу с коротким чехлом, чтобы она выступала на 9—10 мм, а затем оголите оба контакта, сняв изоляцию до термоусадочных трубок.
  3. На оголенные жилы установите гильзы и обожмите их с одной стороны пассатижами или кусачками. Возьмите 2 трубочки с клеевым слоем и наденьте их на подготовленные концы кабеля.
  4. Предварительно сняв изоляцию, поочередно натяните на силовой провод большой и средний чехол из комплекта. Жилу заземления (желтого цвета) отогните в сторону, а две оставшиеся оголите.
  5. Вставьте концы силового шнура в гильзы и опрессуйте их с другой стороны. Переместите ранее надетые малые трубки на контакты и обработайте их феном.
  6. Надвиньте на соединение чехол средних размеров и нагрейте феном для усадки. Повторите операцию с самой большой трубкой. На этом герметичный стык готов.

Обогрев канализационных труб греющим кабелем

Одним из наиболее эффективных способов является обогрев канализационной трубы кабелем. Он же считается и самым дорогостоящим, так как предусматривает затраты не только на выполнение монтажных работ, но и на обслуживание. Для функционирования кабеля требуется электричество. Если на улице мороз, он потребляет электроэнергию постоянно.

Обогрев канализационной трубы кабелем

При помощи нагревательного кабеля выполняется обогрев канализационных труб изнутри. Принцип действия кабеля, который применяется для обогревания канализационной системы, существенно отличается то того, как работают обычные кабеля, проводящие ток. В процессе прохождения своего пути ток в нагревательном кабеле тратит минимум энергии, сохраняя её для того, чтобы выполнять свою основную работу, то есть, нагревать канализационную трубу.

Кабель принимает нагрузку одновременно с выделением тепла, необходимого для обогревания трубы. Чтобы кабель эффективно выполнял свою работу, нужно позаботиться о том, чтобы он был правильно намотан на трубу.

Обратите внимание! Учитывая то, что повышенный риск промерзания есть в местах стыка канализационных труб, утепление этих участков должно быть выполнено качественно.

Кабель на постоянной основе нагревает трубы, защищая их от замерзания, образования внутри инея или ледяных пробок. В результате функциональность канализационной системы сохраняется даже при очень низких температурах.

Обогрев канализационной трубы с помощью нагревательного кабеля

Греющий кабель для канализационных труб

В процессе эксплуатации обычного греющего кабеля регуляция температуры осуществляется при помощи системы контроля. Это не очень удобно, поэтому инженера и технологи изобрели ещё один вид кабеля, который не требует внимания владельца, так как сам может собой регулировать. По принципу работы различают два основных вида нагревательных кабелей.

  • Резистивный кабель работает без перерыва. Он выделяет одинаковое количество тепла по все длине канализационной трубы, поэтому необходима система контроля для того, чтобы регулировать потребление электроэнергии.
  • Более современным, эффективным и безопасным является греющий кабель для канализационных труб, который получил название саморегулирующегося. Он оснащён матрицей, которая способна изменять температуру кабеля в зависимости от температуры почвы. Этот кабель стоит гораздо дороже, но потребляет он меньше энергии.

Обратите внимание! Саморегулирующийся кабель обогревает канализацию автоматически. Чтобы привести её в работоспособное состояние, нужно подключить к розетке. Устанавливается греющий кабель внутри канализационных труб. Если применять его впервые, можно столкнуться с тем, что температура будет выше заявленной, но потом она нормализуется.

Крепление нагревательного кабеля

Монтаж кабеля

Кабель для канализационных труб можно установить своими руками. Понадобятся кое-какие знания и умения, связанные с работой с электричеством. Процесс выполнения работ нужно состоит из нескольких этапов.

  1. Очистить и просушить поверхность канализационной трубы.
  2. Теперь нужно намотать кабель на трубу или прикрепить его с двух сторон при помощи специальных элементов.
  3. Обматываем трубу вместе с кабелем специальной фольгой, чтобы исключить воздействие на кабель и на саму трубу влаги, микроорганизмов, агрессивных составов.
  4. Следует обмотать или обложить трубу теплоизолятором, чтобы предотвратить потерю тепла.
  5. Можно укладывать трубу в предварительно вырытую траншею и закапывать.

Обратите внимание! Чтобы соединение фольги и трубы сделать более надёжным, нужно по фольге обмотать трубу скотчем.

Монтаж нагревательного кабеля

Утепление канализационной трубы при помощи нагревательного кабеля является эффективным, практичным решением, как сохранить нормальную работоспособность канализационной системы в зимнее время. Использование кабеля поможет предотвратить возникновение проблем с канализацией при резком изменении температуры, а также предупредит промерзание труб.

Также отличительной характеристикой данных материалов является их невысокая стоимость. Наиболее эффективным из теплоизоляторов называют греющий кабель для сливных магистралей.

Греющий кабель внутри канализационной трубы применяют довольно давно. По своему строению это электрокабель, где сопротивлением регулируют режим температуры внутри сети. В нем используют известное свойство металлопроводников, это нагревание при пропуске через себя электричества. При этом, с повышением сопротивления поднимается уровень нагрева.

Из сказанного становится понятно, что греющий кабель для канализационных труб должен оснащаться хорошей гидроизоляцией, ведь он постоянно находятся в воде.

Кабель, который прокладывают внутри, устроен так:

  1. проводник из металла для подогревания;
  2. жилы, заключенные внутри теплостойкой изоляции;
  3. еще один слой изоляции из фторопласта;
  4. медный экран;
  5. внешний слой изоляции.

Помимо этого, приспособление для протяжки внутри сливной конструкции, содержит температурный регулятор. Он предотвращает перегрев на механизме и позволяет сэкономить электроэнергию.

Обогрев канализационных труб греющим кабелем изнутри имеет целый ряд преимуществ:

  • Провода, прогревающие изнутри, дают возможность поддержать нужный температурный уровень, чтобы не замерзла жидкость в системе.
  • Высокая безопасность кабелей, протянутых изнутри, и их регуляторов.
  • Такие устройства можно использовать не только изнутри, но и на внешней части магистрали.
  • Простое и удобное применение.
  • Возможность сэкономить электричество за счет автоматического регулятора.

Единственным недостатком приспособлений, устанавливаемых изнутри, называют зависимость от подачи электричества. По этим причинам на важных трубопроводах приходится ставить дополнительные источники, которые придут на выручку при перебоях работы главного источника.

Изделия линейного типа выделяют тепло при попадании на проводники электроэнергии. Они могут быть одножильными, или состоять из нескольких металлических жил, которые часто имеют форму в виде спирали.

Чтобы купить качественные товары этой линейки в Якутске, нужно знать, что они различаются по типу применения. Для установки на бытовых трубопроводах рекомендуют маломощные виды.

СОВЕТ. Чаще всего в загородных домах и коттеджах для обогрева канализационной сети используют вариант с мощностью на 50 ватт на метр трубы. Для небольшой сливной конструкции этого вполне достаточно.

Греющий кабель для канализационных труб

Для важного магистрального направления в Якутске можно приобрести кабельную систему с более высокой мощностью, она эффективно защитит трубы от промерзания даже в этом холодном регионе.

Нужно понимать, что мощность кабеля для разогрева зависит не только диаметра, но и от его протяженности. Так, как в Якутске климат холодный, то предпочтение придется отдать более мощным вариантам, а это будет отражаться на потреблении электроэнергии.

Саморегулирующийся провод для обогрева

Изложенная выше информация дает понять, что, в зимнее время обогрев канализационным трубам просто необходим. Для этого применяют спецустройства.

Греющий саморегулирующийся кабель для обогрева канализационных труб выделяется способностью прогреваться или остывать зависимо от температурного показателя окружения. При этом нет необходимости применять какие-нибудь дополнительные регулирующие механизмы.

Саморегулирующийся подогрев при внутреннем методе монтажа ставят на сливные сети с ообъемом до 50 мм, к которым нельзя добраться напрямую.

Обогревательное устройство с середину магистрали ставят по всей ее протяженности. Для этого используют сальниковый узел, и вся работа выполняется в соответствии правилам безопасности.

Вот нескорые условности, которых нужно придержаться:

  1. При вводе следует закрывать все части краев и резьбу фитингов.
  2. Нельзя повреждать внешнюю оболочку подогревающего приспособления.
  3. Место установки кабеля нужно пометить на внешней части магистрали.
  4. Протяженность теплопровода должна соответствовать длине магистрали.
  5. Проводить саморегулирующееся устройство для обогрева сквозь запорную арматуру не разрешают.

Данный вид монтажа позволяет достигнуть самой высокой эффективности нагревания, и его используют для введенных в работу конструкций. Перед этим проводят точные замеры зоны, которая будет прогреваться.

Саморегулирующийся провод для защиты от коротких замыканий оснащают устройством автоматического отключения. К сказанному нужно добавить, что саморегулирующийся подогреватель внутри сети не рекомендуют для магистралей, подающих питьевую воду, а вот для сливных систем этот вариант подходит очень хорошо.

Особенности внешней установки

Греющий кабель саморегулирующийся для обогрева канализационных труб на внешней части магистрали располагают очень часто.

Вариантов для такой работы существует несколько:

  • Укладка в форме волнистой линии.
  • Размещение вдоль трубного изделия прямо.
  • Несколько проводов обогрева, проходящих параллельно магистрали.
  • В форме спирали.
  • На колена и краны при установке теплопровода, сочетают предыдущие способы одновременно.

Кабель саморегулирующийся при наружной протяжке нуждается в постоянном мониторинге на предмет наличия повреждения. К верхней части канализационных труб провод прогрева крепят посредством липкой ленты. Разрешают применять только специальную ленту из алюминия, а скотч из пластика для этой задачи клеить не разрешают.

Поначалу устройство для обогрева сливной сети фиксируется небольшими отрезками ленты. Их размещают на расстоянии на 0,3 м один от другого. Затем алюминиевый скотч проводится по всей протяженности теплопровода. Таким способом создают прочное крепление к верхней части магистрали.

СОВЕТ. Минимальный объем сгиба для греющего провода равняется сумме его шести объемов.

Если данный монтаж производится на пластиковой системе, ее предварительно нужно проклеить липкой лентой, так же можно взять для этой задачи алюминиевую фольгу. Это позволит равномерно распределить тепло по всей зоне трубопровода.

После крепежа греющего устройства рекомендуют теплоизолировать трубную систему посредством спецматериалов.

Обогрев канализационных труб греющим кабелем легко выполнить эффективно, благодаря таким производителям, как Raychem, Esto, Lavita, и др. А самые высокие оценки мастеров получили товары компании Devi. Все они помогают продлить срок эксплуатации системы, ведь это напрямую зависит от качества прогрева в холодное зимнее время.

  • для наружной части системы, обеспечивающей следование стоков до коллектора или очистной установки;
  • трубопроводов, по которым осветленные стоки проходят к полям фильтрацииили выводятся в фильтрационные колодцы;
  • для трубопроводов, подводящих воду к промывочным фильтрам септиков или очистных станций.

Заключение

Греющий кабель способен положительно повлиять на работу всей канализационной системы. Главное его преимущество заключается в предотвращении ситуаций с образованием внутри труб ледяных масс. Однако все же здесь имеются свои особенности в отношении

этого элемента. Покупая тот или иной вид кабеля, следует учитывать особенности его работы и установки. Поэтому, если вы решили выбрать резистивный греющий кабель, то вполне можете сами выполнить его монтаж.

В случае же использования саморегулирующегося кабеля не следует полагаться на свои знания и навыки, так как подобная самонадеянность может только негативно отразиться на работе греющего кабеля, и, как следствие, функционировании водопроводной и канализационной системы. Подобные работы должны выполнять специалисты, у которых имеется необходимый опыт и специальное оборудование.

Лучшие производители греющего кабеля

Кабели для нагрева производят многие компании как отечественные, так и зарубежные.

Наибольшей популярностью у производителей пользуются изделия компаний:

  • Nelson;
  • Lavita;
  • Ensto;
  • Devi;
  • Veria;
  • Raychem;
  • ЧТК.

Рассмотрим особенности продукции этих компаний подробней.

Греющий кабель для канализационных труб

Входящая в концерн Emerson (США) компания специализируется на производстве саморегулирующихся термокабелей. Продукция известна высоким качеством, т.к. в процессе производства подвергается многоступенчатому контролю. На завершающем этапе проводится тестирование на старение.

Срок службы кабеля NELSON без потери мощности составляет около 20 лет. Для защиты от мороза водопроводных труб применяют такую марку шнура, как NELSON LIMITRACE HLT210-J.

Он имеет следующие характеристики:

  • действующую температуру, ограничивающуюся 120 °C;
  • максимальную длину — до 115 м;
  • электропитание — 220-240 В;
  • мощность — 32 Вт/м.

Марка NELSON LIMITRACE HLT212-J также может быть использована для обогрева водопроводной трубы. Отличается она от предыдущей немного большей мощностью (37 т/м) и длиной — максимум 105 м.

Кабель Nelson Limitrace

Кабели Nelson Limitrace выпускают в двух вариантах. Если в обозначении присутствуют символы JT, наружная изоляция выполнена из полиолефина. Буква J в обозначении указывает на изоляцию из фторполимера

Чем меньше длина кабеля Nelson, тем больше его мощность. Так, мощность NELSON LIMITRACE HLT215-J — 46 Вт/м, но длина всего 95 м. NELSON LIMITRACE HLT218-J имеет длину 80 м, а мощность 56 Вт/м.

Датская компания Danfoss, выпускающая изделия под брендом DEVI, поставляет на рынок несколько вариантов греющих проводов — одно- и двужильные, а также саморегулирующиеся. Каждый из видов имеет свое предназначение.

Они пластичны, имеют длительный срок службы, надежны, экологичны. Изделия имеют фиксированную длину, поэтому ни резать, ни наращивать их область нагрева нельзя. Все эти манипуляции возможно осуществлять только с «холодным концом». Кабель Devi имеет надежную изоляцию, достаточную для применения в любых условиях мощность.

Кабель Devi-Pipeguard

Изделия линейки Devi-Pipeguard 10 оснащены изоляцией из пищевого пластика, поэтому могут быть установлены внутри трубы для транспортировки питьевой воды

Продукция Veria, дочернего предприятия датской компании Danfoss, имеет такие же высокие качественные характеристики, как изделия DEVI, но цена их ниже. Мощность кабеля — 20 Вт/м, длина от 10 до 125 м. Производитель дает гарантию на свой греющий кабель не менее 12 лет.

Греющий кабель для канализационных труб

Lavita — компания южнокорейская. Саморегулирующиеся кабели этого производителя применяются как в быту, так и для защиты трубопроводов на промышленных объектах. Фирма всегда выполняет свои договорные обязательства, четко соблюдает систему качества, поэтому ее продукция очень востребована на рынке.

Для внутреннего обогрева трубопроводов, транспортирующих воду для питья, применяют пищевой кабель Lavita HPI 13-2 CT. Он отличается высокой гибкостью, что гарантирует легкий монтаж. Фторополимер, из которого выполнена наружная изоляция, совершенно безопасен в плане экологии.

Безвредной является и лазерная маркировка, она не растворяется в воде. Большой срок службы и экономное энергопотребление обеспечивает гибкое изменение мощности.

Кабель компании Lavita

От аналогичной продукции кабель Lavita отличается высокой стойкостью к механическим и температурным воздействиям. Заявленная мощность актуальна и после многих лет эксплуатации

Номинальная мощность кабеля — 13 Вт/м, максимальная температура 65 °C. Длина цепи обогрева зависит от температуры включения и составляет 51 – 108 м максимум.

Нагревательные провода Ensto, выпускаемые международным концерном Ensto, созданным в Финляндии, выделяются высоким качеством.

Они обеспечивают безопасность и энергоэффективность, гарантируют защиту водопроводов от замерзания. Изделия просты в монтаже, удобны в эксплуатации, долговечны, т.к. в производстве используются высококачественные компоненты.

Кабель греющий Ensto

На фото кабель Ensto EFPPH2. Он спасает водопроводы от замерзания путем состыковки их с питающим кабелем и вилкой. К терморегулятору его подключать не обязательно. Подходит для установки в трубе с водой для питья

Для использования в быту наиболее часто применяют кабельный набор Ensto Plug’n Heat. Это саморегулирующийся кабель мощностью 90 Вт, протяженностью 10 м. Предельная рабочая температура — 65 °C. Возможен монтаж как внутри трубы, так и извне.

Греющий кабель для канализационных труб

Для защиты от замораживания водопроводной трубы сравнительно малого сечения наиболее подходящим вариантом является кабель Raychem ETL. Он оснащен тефлоновой оболочкой, подходит как для наружного, так и внутреннего монтажа.

Теплоотдачу кабель регулирует исходя из окружающей температуры. В воде при 5 °C имеет мощность 20 Вт/м, при монтаже поверх металлической трубы при той же температуре мощность уменьшается вдвое. Кабель сертифицирован для применения в водопроводах с питьевой водой.

Кабель Raychem ETL

Главное преимущество кабелей Raychem — их длина. Из-за широкого выбора по этому параметру всегда можно подобрать нужную. Существует также два варианта по мощности: 230 и 400

Кабель Райхем FroStop Blask пригоден для наружного применения. В этом случае он имеет мощность 18 Вт/м при 0 °C. При монтаже в холодной воде его мощность повышается до 28 Вт/м.

Саморегулирующий FroStop Green номинальной мощностью 10 Вт/м, GM-2X (18 Вт/м) также применяют для защиты водопроводной трубы.

Чуваштеплокабель — отечественная компания, созданная 18 лет назад. Выпускает термоизделия под торговой маркой ЧТК. Греющие кабели созданы с учетом всех передовых разработок европейских компаний. По качеству они не уступают зарубежным, а цена их ниже.

Компания Ekkotec, поставляющая продукцию под торговой маркой HBS, также производит большой ассортимент нагревающих кабелей.

«Тепловые системы» — объединение компаний, производящих кабели греющие под торговым знаком TS-HEAT.

На предприятии установлено новейшее оборудование, позволяющие выпускать обширную линейку кабелей обогрева высокого качества. Базой саморегулирующихся изделий является высокотехнологичная полупроводниковая матрица.

Продолжительность работы

Внешняя оболочка кабеля и защита его от внешних факторов – это наружная изоляция. Внутри нее располагаются две жилы. Токопроводящий провод (холодный), нагревательный (горячий). Соединение элементов производится путем точнейшей лазерной спайки, а на конце холодного провода располагается штепсельная вилка.

рекомендуемые статьи:

  • Полимерные и чугунные трубы в системах внутренней канализации
  • Как утеплить канализационную трубу на улице в частном доме?

Все греющие кабеля, используемые для поддержания температуры снаружи и внутри, канализационной трубы уложенной на ,делятся на два типа:

  • саморегулирующиеся;
  • резистивные.

Сложное устройство кабеля, ставит его на строчку выше в плане стоимости. Изменение температуры и обогрев магистралей, регулируется за счет установленных в нем датчиков. Выделение тепла увеличивается при понижении показателей ниже заданной нормы, и уменьшается или отключается вовсе, при нормализации показателей.

Устройство греющего кабеля

На заметку. Такой принцип самостоятельного регулирования кабеля, осуществляющего обогрев труб, позволяет поддерживать оптимальный режим и исключать возможность перегрева, и как следствие, выхода из строя.

Основная особенность – возможность неравномерного прогрева. На одном участке температура может быть различной относительно степени охлаждения канализационной трубы снаружи и внутри.

Кабеля относящиеся к данной категории работают при постоянном сопротивлении тока. Это означает, что единожды включив подогрев, температура будет поддерживаться непрерывно.

Снизить потребление энергии и исключить возможность перегорания кабеля можно установкой дополнительных датчиков. Они регулируют включение и отключение системы по достижении определенной температуры, задаваемой заранее. Минус в работе термореле в том, что оно существенно снижает срок службы кабеля греющего канализационные трубы.

  • резистивные;
  • саморегулирующиеся.

Причем каждый из них может использоваться для подогрева воды. В то же время они имеют свои особенности.

Его отличает наличие сопротивления, величина которого все время остается неизменной. При подключении подобного кабеля образование тепла происходит без перерыва в строго заданном температурном диапазоне, который обычно составляет от 5 до 13 градусов Цельсия. Его применение позволяет в любой момент времени эффективно защищать трубы ото льда, который никогда не остается в твердом состоянии в зимний период.

Для подобного кабеля характерен более сложный принцип работы. Он отличается наличием динамического сопротивления, величина которого может повышаться либо уменьшаться в зависимости от температуры воды. Таким образом тепло начинает выделяться в большем или меньшем количестве. Именно за счет наличия саморегулирующегося механизма работы у такого кабеля исключается его перегрев, а также перегорание.

Термореле

Чтобы кабель успешно справлялся со своей задачей, обычно он применяется с дополнительными устройствами. Таковым является термореле с термодатчиком, основное назначение которого заключается в автоматическом включении в случае снижения температуры. Другой его функцией выступает отключение кабеля, что происходит в тот момент, когда температура поднимается до верхнего допустимого значения.

Для обеспечения устойчивости функционирования подобного устройства важно грамотно выбрать место для установки термодатчика. Недопустимым местом для этого элемента является участок рядом с греющим кабелем

Рекомендуется выбирать для размещения датчика зону с противоположной стороны трубы. Необходимо иметь в виду, что использование этого обогрева в сочетании с термореле может привести к уменьшению эксплуатационного ресурса первого. Способствующему этому фактором выступает увеличение расходования ресурса ввиду частого включения и выключения подогрева.

Во время работы греющего кабеля владелец столкнется с меньшим расходом электроэнергии, нежели в случае выполнения ремонта вышедшей из строя канализационной или водопроводной системы. Если резистивный греющий кабель, длина которого составляет 20 м, а мощность – 9 Ватт, будет работать без перерыва в течение дня, то это приведет к расходу около 4,3 киловатт-часов электроэнергии. Сэкономить на использовании кабеля можно, если дополнить его таким устройством, как термореле либо выбрать саморегулирующийся кабель.

Ошибки и предубеждения

Чаще всего проблемы с эксплуатацией греющего провода связаны с точкой зрения, в соответствии с которой водопроводная система может обойтись и без обычного утепления. Основная задача греющего кабеля заключается в предотвращении аварийных ситуаций, которые могут произойти с системой водопровода. При этом он не должен рассматриваться в качестве альтернативы системы теплоизоляции.

Также нежелательно с приходом зимы без перерыва оставлять включенным греющий кабель. Это приведет к серьезному увеличению затрат электроэнергии. Прибегать к такому приспособлению, как греющий кабель следует лишь при возникновении надобности в нем. Также нужно следить за прогнозом погоды: если синоптики обещают резкое похолодание, то рекомендуется заблаговременно включить греющий кабель.

Маркировка греющего кабеля

Зная, как расшифровать обозначение греющего кабеля, можно безошибочно подобрать для себя подходящий вариант.

Маркировка греющих кабелей

По всей длине греющего электрокабеля для водопроводной трубы нанесена маркировка. Здесь есть основные размеры. Указана также и страна-производитель

Так, маркировку, нанесенную на саморегулирующийся кабель Raychem, 10BTV2-CR можно прочитать так:

  • 10 — мощность в Вт/м;
  • BTV2 — марка кабеля, предназначенного для напряжения 220 – 240 Вт;
  • CR — указывает на то, что в конструкцию кабеля входит луженная медная оплетка и наружная полиолефиновая изоляция.

На присутствие медного экрана и внешнего изоляционного слоя в конструкции кабеля указывают и буквы СТ, CF. Если этих символов в маркировке нет, тогда это полуфабрикат.

На кабелях, поставляемых «Тепловыми системами», из обозначения можно узнать тип оболочки. Аббревиатура TSA…P указывает на наличие атмосферостойкой оболочки из полиолефина.

А вот TSA…F — говорит о том, что оболочка кабеля выполнена из коррозионно-устойчивого фторполимера.

Если саморегулирующийся кабель не имеет экрана, его класс защиты 0 (ноль). Применять его можно только в условиях отсутствия влаги, токопроводящей пыли и не противоречащих п. 1.1.13 ПУЭ.

Значения обозначений на греющем кабеле

Обычно производители предоставляют таблицы. По ним можно сориентироваться относительно расхода мощности на метр погонный трубы. При установке кабеля в трубу в среднем расходуется 10 Вт/м, а при наружном монтаже — минимум 17 Вт/м

Маркировка кабеля без оплетки может выглядеть следующим образом: SRL 30-2. В этом случае это кабель марки SRL, мощностью 30 Вт/м, запланированный на напряжение 220 В.

В маркировке HS-FSM2 также отсутствуют символы CR, что говорит о том, что у этого кабеля нет экрана.

Внешние системы обогрева

Но кабель для обогрева канализационных труб изнутри и снаружи все равно более популярен, и с каждым днем спрос на него растет все больше. Данный способ предполагает укладку кабеля по всей длине трубопровода. После запуска системы, она будет в полной мере прогрета до требуемой температуры.

На данный момент изготавливаются такие кабели для обогрева:

  • Саморегулирующийся. Как считают эксперты, наиболее эффективным и практичным с экономической точки зрения является именно такой тип нагревательного кабеля. Его особенность заключается в механизме работы. Дело в том, что подобные изделия реагируют на температурные колебания воздуха. Это значит, что по мере повышения температуры окружающей среды сопротивление кабеля существенно снижается, следовательно, ослабевает и сила тока, а значит, падает и мощность. Принцип работы устройства заложен в формуле P=U×I, где I – сила тока, U – сопротивление, а P- мощность кабеля. Такой механизм позволяет существенно сократить расходы на электроэнергию и сделать их более обоснованными. Технология производства греющего кабеля позволяет регулировать мощность на различных отрезках трубопровода, что достаточно важно в связи с постоянным ростом цен на электроэнергию.
  • Резистивный. Изделия данного типа отличаются стабильностью сопротивления по всей протяженности проложенной линии. Следовательно, количество тепловой энергии, выделяемой таким кабелем, является одинаковым на любом отрезке.
  • Зональный. В сущности, работает такой кабель аналогично резистивному, однако, выработка тепловой энергии происходит в конкретных зонах. Благодаря такому устройству зональный греющий кабель в канализационную трубу можно разрезать на куски и распределять нагрузку по своему усмотрению.

По большому счету все эти кабели работают примерно одинаково, отличие заключается лишь в особенностях их монтажа и использования.

Резистивные кабели могут различаться по своему строению:

  • Одножильный кабель. Как понятно из названия, он состоит из одной жилы, по которой проходит ток. Она же является нагревательным элемент и защищена слоем изоляции, оплеткой из экранирующего материала, а также внешней оболочкой. Укладку кабелей такого типа производят петлями, чтобы оба его конца сходились в одном месте для подключения к сети. Обратите внимание, что для монтажа внутри труб одножильный кабель не применяется. Вызвано это тем, что в случае наложения отрезков кабеля друг на друга, он может перегреться и сгореть.
  • Двужильный кабель. В данном случае одна из жил, сопротивление которой больше, служит нагревательным элементом, а вторая жила только проводит ток. Следовательно, заводить оба конца кабеля в одну точку – нет необходимости, в этих целях служит обратная жила.

Решая вопрос приобретения греющего кабеля для своей водопроводной магистрали, нужно исходить из конкретных условий, опираясь на технические и эксплуатационные характеристики.

Если подходить к выбору с финансовой стороны, то дороже обойдется саморегулирующийся вариант. Оправдывает такой выбор высокая надежность и немалая экономия электроэнергии.

Важно! Неправильный выбор мощности может привести:

  1. При завышенной мощности к перегреву, вследствие которого уменьшиться срок службы системы обогрева. В худших случаях канализация из пластика может расплавиться. (При применении саморегулирующего нагревательного кабеля перегрев полностью исключен).
  2. При заниженной мощности – система не сможет противостоять низким температурам, что приведет к замерзанию стоков.
  3. К снижению экономической эффективности обогрева.
  4. Увеличение вероятности поражения человека или животного электрическим током.
  5. Снижение срока службы как системы обогрева та и самой канализации.

Когда вы своими руками сооружаете канализацию, проектируете ее обогрев и теплоизоляцию, то можно руководствоваться таблицей, приведенной ниже. Она отображает средние тепловые потери в зависимости от диаметра трубы, слоя изоляции и разности температур.

Греющий кабель для канализационных труб
Рисунок 6. Выбор удельных тепловых потерь трубы в зависимости от диаметра и внешних условий

Мощность на единицу длины принимаем равной или немного больше числа, которое находим на пересечении нужной толщины и разности температур. Далее протяженность трубопровода умножаем на это число и на коэффициент запаса 1,3, затем делим на мощность кабеля по паспорту — это будет необходимая длина.

. Изменение мощности обусловлено особенностями эксплуатации труб канализации и малой частотой их использования. Вполне логично, что вариант внутреннего монтажа не годится для систем канализации.

Укладывать или нет

Чтобы понять, есть ли необходимость в использовании греющего провода, следует исходить из нескольких параметров:

  • глубина размещения труб водопровода и канализации. В ситуациях, когда трубы размещаются выше уровня промерзания грунта, выполнять монтаж кабеля очень желательно, причем по всей длине. Следует иметь в виду, что для различных территорий нашей страны глубина промерзания почвы может иметь различные значения. Так в Калининграде этот уровень соответствует 70 см, а для Челябинска – 190.
  • регион проживания. Эта характеристика также может повлиять на решение о том, нужен ли греющий провод. В регионах с более морозным климатом чаще происходят аварийные ситуации, отсюда можно сделать вывод, что системы водоснабжения следует защитить при помощи подобного приспособления. Если же трубы размещаются на значительную глубину, то можно ограничиться лишь утеплением определенных участков трубы. Больше остальных в системе водоснабжения и канализации подвержены те фрагменты, которые располагаются ближе всего к поверхности земли. Обычно это участки, проложенные рядом с домом.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
