Гидроаккумулятор что это такое для чего нужен как устроен и как работает

Функции, назначение, виды

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

  • Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
  • Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
  • Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

Как работает гидроаккумулятор для водоснабжения

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

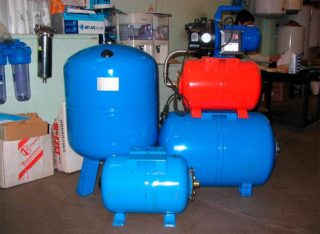

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

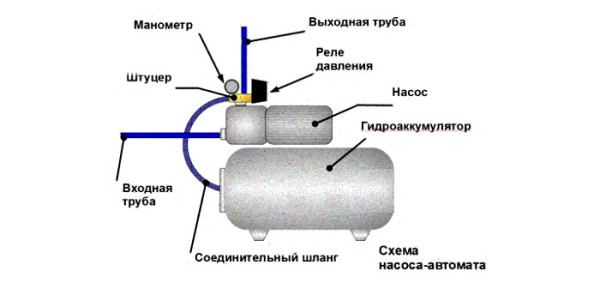

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами.

Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется.

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Гидроаккумулятор что это такое для чего нужен как устроен и как работает

Гидроаккумуляторы используют в системах отопления, холодного и горячего водоснабжения

Основная функция гидроаккумулятора – накапливать жидкость и поддерживать давление в водопроводной системе. Для этого данный узел оборудован манометром и реле, которые выдерживают определенный промежуток, в крайних точках которого происходит автоматическое включение и выключение насоса.

Нельзя путать гидробак и расширительный бачок. Второй нужен в системе отопления, чтобы компенсировать потери при испарении горячей жидкости, а также брать на себя лишний воздух, возникающий при нагревании воды в бойлере.

Гидроудар – это опасное явление для пластиковых труб. Возникает он при встречном движении жидкости: резкое закрытие крана останавливает поток, и он начинает двигаться в обратную сторону, сталкиваясь с волной, идущей от насоса. В определенный момент в трубе скапливается слишком много жидкости, которая способна разорвать пластик и даже металл. Гидроаккумулятор сдерживает образование гидроудара, так как является буфером между насосом и точкой потребления воды.

Если водопроводная система частного дома не оборудована накопительной емкостью, это означает, что мощный погружной насос или станция будет включаться каждый раз, когда наверху кто-то откроет кран. Ресурс насоса ограничен количеством циклов включение-выключение, а также имеет показатель – максимально допустимая частота включений.

В среднем оборудование должно включаться 5 раз в час. Постоянная работа агрегата намного меньше сказывается на деталях, чем частое включение. Гидроаккумулятор благодаря запасу жидкости позволяет снизить показатель срабатываний в 2 – 3 раза, поэтому еще одна его функция – защита от износа электрической части насосного оборудования.

Если электричество вдруг отключили, жильцы могут и дальше пользоваться водой в доме, пока в гидробаке сохраняется давление. Принцип работы гидроаккумулятора для систем водоснабжения основан на балансе воды и воздуха внутри бака.

Есть случаи, когда гидроаккумулятор не только не нужен, но даже может навредить насосу. Речь идет о постоянной работе насосного оборудования при поливе огорода. В этом случае бак устанавливать нельзя, так как оборудование будет часто включаться и выключаться. При поливе лучше, если оно работает в постоянном режиме – так двигатель меньше перегревается и изнашивается.

Виды мембранных баков и их особенности

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

Гидроаккумулятор что это такое для чего нужен как устроен и как работает

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

  • вертикальные;
  • горизонтальные.

Особых отличий они не имеют, т.к. схема устройства и принцип работы гидроаккумулятора в системе водоснабжения, в обоих случаях будет одинаковым. Меняется лишь конструктивное расположение элементов бака.

Основное отличие в том, что у вертикальных устройств, объемом более 50 литров, есть специальный клапан для сброса лишнего воздуха из бака. Горизонтальные, обычно ими не оснащаются, поэтому при установки емкости, нужно делать дополнительный кран. Он позволит полностью спустить содержимое бака.

Мембранный и баллонный гидроаккумуляторы

Баллонный бак состоит из металлического бака и резиновой или каучуковой груши, расположенной внутри него. В эту грушу набирается вода из системы, а в пространство между грушей и внутренними стенками бака, закачивается воздух под давлением.

  • вода контактирует только с поверхностью груши – контакта с металлом нет;
  • при необходимости, грушу можно поменять самостоятельно – таким образом, баллонная конструкцию легко ремонтируется.

Гидроаккумулятор мембранный, устроен иначе, в нем отсутствует дополнительная емкость. Вместо этого, емкость состоит из двух отдельных камер, разделяемых специальной резиновой перегородкой. В одну часть подается вода из системы водопровода, а в другую закачивается сжатый воздух.

  • вода вступает в контакт с металлическими стенками гидроаккумулятора – а это приводит к неизбежной коррозии;
  • заменить мембрану сложнее, чем грушу.

Различают вертикальные и горизонтальные гидробаки, которые по разному крепятся в месте установке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может накапливаться небольшое количество воздуха. Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для нее воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его отведения используется специальный ниппель.

С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.

Владельцам небольших гидробаков, емкость которых составляет менее 100 л, необходимо избавляться от избытка воздуха иначе. Для этого следует:

  1. Отключить электропитание.
  2. Открыть кран смесителя.
  3. Дождаться, пока бак опустеет.
  4. Закрыть кран.
  5. Подключить систему к электропитанию, чтобы бак снова наполнился.

Избыточный воздух выйдет вместе с водой. Эту процедуру следует проделывать не реже одного раза в месяц.

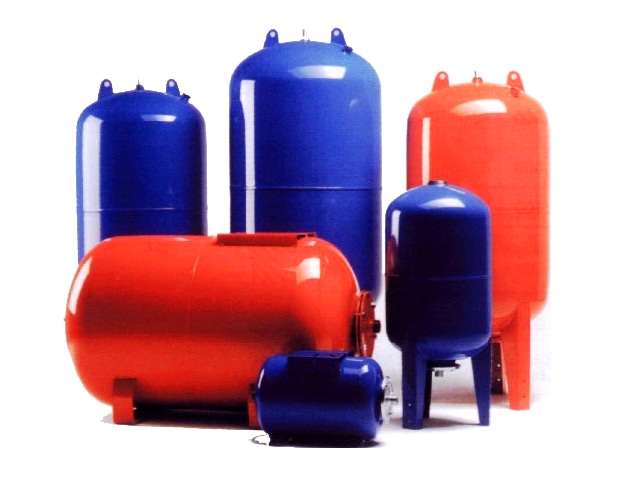

Гидробаки красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана в них выполнена из довольно прочной резины, их не следует использовать для подачи холодной воды

Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембраны в таких баках используют пищевую резину, безопасную для здоровья людей. Красные гидробаки предназначены для систем отопления и горячего водоснабжения.

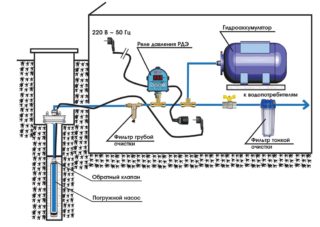

Гидроаккумулятор для водоснабжения

Обычно вода поступает в накопитель снизу, а сверху, как уже отмечалось, находится ниппель, через который отводят воздух. Поэтому в каждом устройстве имеется два резьбовых соединения (обычно дюймовые или в полдюйма), которые не следует путать. На верхний ниппель нередко устанавливают автоматическое устройство для отведения воздуха.

Иногда бывают ситуации, когда вода подается в гидробак сверху. Считается, что в этом случае автоматическое отведение воздуха не понадобится. Но следует позаботиться о фильтре, чтобы в систему не попадали частички песка или другие загрязнения.

Обратите внимание! Потребителю предлагают самые разнообразные модели гидробаков зарубежного и отечественного производства. Не все импортные устройства адаптированы для российской системы водоснабжения, что заметно снижает сроки их бесперебойной эксплуатации. Как показала практика, отечественные гидробаки высокого качества служат дольше.

Гидроаккумулятор представляет собой металлическую герметичную емкость, внутри которой расположена эластичная мембрана. Это устройство необходимо для поддержания постоянного давления в водопроводе и защиты водяного насоса от преждевременной поломки из-за частой эксплуатации. Если вы хотите купить гидроаккумулятор и установить его своими руками в частном доме, необходимо разобраться в его технических характеристиках и принципе работы.

Давление в нем создается не путем подъема жидкости на некоторую высоту, а использованием ее свойства несжимаемости. Для этого в металлическом баке размещают резиновую грушу, что-то наподобие большой спринцовки.

Гидроаккумулятор что это такое для чего нужен как устроен и как работает

Она наполняется водой, а в бак закачивается воздух или азот. Упругая мембрана из бутиловой резины воспринимает это давление и передает его находящейся внутри нее жидкости.

Поскольку вода – это несжимаемая субстанция, то давление, созданное воздухом или азотом в гидроаккумуляторе, передается всей системе. Если к ней подключить насос с большим рабочим давлением, то упругая мембрана внутри бака скомпенсирует его, предотвратив гидродинамический удар.

Количество закачанной в гидроаккумулятор воды может быть значительным. Поэтому при прекращении подачи воды он начинает играть роль расходного бака. Давление в системе в этом случае постепенно снижается.

Основное отличие заключается в расположении патрубка, соединяющего это устройство со всей системой. Поэтому они могут быть всего двух типов:

  1. Вертикальными;
  2. Горизонтальными.

К вертикальному патрубок обычно подводится снизу. Этот тип устройства имеет единственное преимущество перед горизонтальными моделями – он может обеспечить больший объем разового расхода. Происходит это из-за того, что верхняя часть упругой мембраны при ее осушении под действием гравитации опускается ниже оси горизонтального патрубка и перекрывает его.

Горизонтальные гидроаккумуляторы производит, например, российская компания Unipump. Модель объемом 50 литров – минимальный типоразмер для системы водоснабжения небольшого загородного дома – стоит от 7 тыс. рублей.

Гидроаккумулятор что это такое для чего нужен как устроен и как работает

Вертикальные от компании «Джилекс» (тоже российский производитель) того же объема гораздо дешевле – от 3,5 тыс. рублей. На цену влияет материал изготовления (дорогой Unipump выполнен из нержавеющей стали), а также материал фланца для подключения магистрали – он может быть как пластиковым, так и металлическим.

Обратите внимание, что расширительные баки для системы холодного водоснабжения обычно покрашены синим, а подключаемые к магистралям с горячей водой – красным. Мембраны в них могут быть как заменяемыми, так и несъемными.

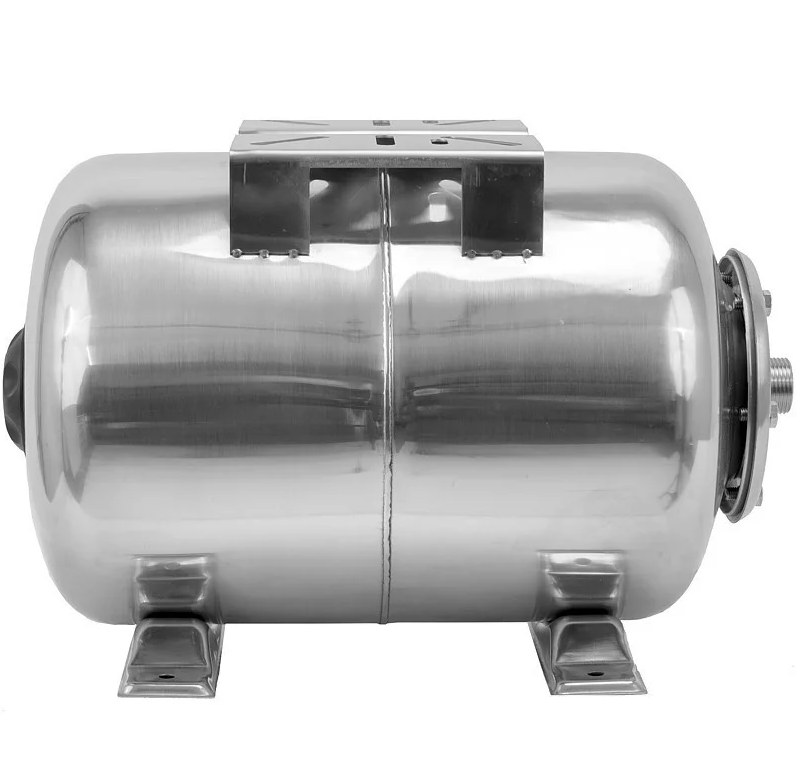

Корпус делают из различных материалов – прочного пластика, металла или нержавеющей стали. Нержавейка дороже, поэтому таких моделей в продаже меньше. Не рекомендуется также пластик – при ударе он может треснуть.

Мембрана выполнена из каучуковой пищевой резины, если она предназначена для хранения питьевой воды. Есть также техническая резина, если она рассчитана для использования в других целях. Температурные режим мембраны имеет значение: в системах ГВС устанавливается термостойкая, для холодной воды – обычная. Это нужно учитывать при покупке мембраны для замены.

Манометр – прибор для измерения и регулировки давления. Реле – датчик, который срабатывает при достижении нижнего или верхнего предела сжатия воздуха.

Стравить воздух или закачать новую порцию можно через золотник с помощью велосипедного или автомобильного насоса.

Область применения

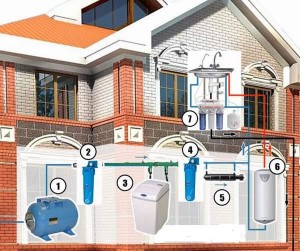

Гидроаккумулятор можно устанавливать не только в частном доме, но также в многоэтажке, чтобы во время отключения воды в городе жильцы имели небольшой запас. Это позволяет поддерживать напор и пользоваться бытовыми приборами – стиральной или посудомоечной машиной.

Гидроаккумулятор с мембраной, устойчивой к горячим температурам применяется в системе горячего водоснабжения в качестве расширительного бачка, поэтому при покупке нужно уточнять, какую функцию он будет выполнять. Мембрана для холодной питьевой воды не выдержит кипятка. Также отличается резина – в ГВС она техническая, в водопроводе – пищевая. Гидробаки подключают к бойлеру и к двухконтурному котлу.

Гидроаккумулятор что это такое для чего нужен как устроен и как работает

Кроме бытового применения, ГА используют во многих сферах промышленности, например, в машиностроительной отрасли.

Как выбрать

По виду накопления энергии интересующие нас устройства бывают с механическим и с пневматическим накопителем. Первые из указанных функционируют за счет кинетики пружины либо груза. Механические баки характеризуются большим количеством эксплуатационных недостатков (крупные геометрические размеры, высокая инерционность систем), поэтому для бытовых систем водоснабжения они не используются. При этом стоит заметить, что такие устройства не нуждаются в подзарядке и питании от внешних электроисточников.

Агрегаты с пневматическим накопителем более распространены. Они функционируют за счет сжатия воды под давлением газа (либо наоборот) и делятся на следующие виды: поршневые; с грушей или с баллоном; мембранные. Поршневые аппараты рекомендованы для случаев, когда требуется постоянно иметь достаточно большой запас воды (500–600 литров). Их стоимость невысока, но в частных жилищах такие установки эксплуатируются крайне редко.

Небольшие размеры имеют мембранные баки. Они удобны в применении. Их чаще всего используют для систем водоснабжения частных домостроений. Активно применяются и более простые баллонные агрегаты. Такие приспособления просты в монтаже (их установку можно произвести самостоятельно) и обслуживании (при необходимости любой домашний мастер без труда заменит резиновую грушу, вышедшую из строя, либо прохудившийся бак). Хотя потребность в ремонте баллонных гидроаккумуляторов возникает редко. Они по-настоящему долговечны и надежны в эксплуатации.

По назначению накопительные баки подразделяются на такие типы:

  • для систем отопления;
  • для горячей воды;
  • для холодной воды.

А по способу монтажа выделяют вертикальные и горизонтальные агрегаты. И первые, и вторые функционируют абсолютно одинаково. У вертикальных гидробаков объемом более 100 литров обычно имеется специальный клапан. Он дает возможность стравливать воздух из сети водоснабжения. Горизонтальные аппараты снабжаются отдельным креплением. К нему фиксируется наружный насос.

Также расширительные баки для автономных систем водоснабжения различаются по своему объему. В продаже имеются и совсем маленькие агрегаты, рассчитанные на 2–5 литров, и настоящие гиганты на 500 и более литров. Для частных домов рекомендуется приобретать гидроаккумуляторы на 100 либо 80 л.

Для бытовых нужд обычно достаточно устройства, емкость которого составляет около 25-50 литров. Конечно, расчетное значение редко совпадает с реальными объемами типовых моделей гидроаккумуляторов. В таком случае просто берут бак с немного большим объемом. Например, если по формуле вычислено значение 32,5 л, то можно смело приобретать бак емкостью 35 литров.

Следует помнить, что наружные размеры бака и объем воды, который он может вместить, это разные цифры. Обычно вода занимает примерно треть общего объема гидроаккумулятора. Из формулы становится ясно, что чем более мощный насос используется для автономного водоснабжения в доме, тем более емкий гидробак следует приобрести.

Частое отключение электроэнергии в местности, где расположен дом, это хорошая причина, чтобы выбрать бак побольше. Таким образом, в распоряжении семьи будет небольшой запас воды. Однако не стоит усердствовать и выбирать слишком крупный гидроаккумулятор. В таком устройстве вода будет заменяться слишком медленно, а это приведет к ухудшению ее качества.

Именно поэтому при расчетах учитывают максимальный объем воды, которая проходит через водопроводную систему. Еще один важный момент относится к моделям иностранного производства. Такие устройства не всегда можно без проблем соединить с водопроводными системами в России или на территории ближнего зарубежья.

Читать далее:  Выключатель света с регулятором яркости критерии выбора диммера

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Расширительные баки бывают синего и красного цвета, синие — это гидроаккумуляторы, а красные — расширительные баки для систем отопления.  Красные, по внутреннему устройству чуть-чуть отличаются от синих.

При выборе расширительного бака для водоснабжения следует знать, что при рабочем давлении в гидроаккумуляторе, когда отключился насос, в нем находится всего 40% воды от его полного объема. Т.е. если бак на 100 литров, то воды в нем будет всего 40 литров.

Самые покупаемые модели находятся в интервале от 20 до 500 литров.

Давайте поговорим какой же объем гидроаккумулятора выбрать, который подойдет именно Вам. Для этого есть специальная формула, по которой можно рассчитать необходимый объем бака.

  • Amax — расчетный максимальный расход воды (литр/мин)
  • К — коэффициент выбирается в зависимости от электрической мощности насоса, см. таблицу
Мощность насоса, кВт 0,55-1,5 2,2-3,0 4,0-5,5 7,5-9,0
Коэффициент К 0,25 0,375 0,625 0,875
  • Pmax —давление выключения насоса, бар
  • Pmin — давление включения насоса, бар
  • Pвозд. — давление в воздушной полости гидробака, бар

Pmax = 3,0 бар

Pmin = 1,7 бар

Pвозд. = 1,5 бар

Аmax = 2,1 м3/ч (35 л/мин)

Гидроаккумулятор вертикальный игоризонтальный

K = 0,25 (из таблицы выше, т.к. мощность насоса равна 970 Вт)

Из расчета по формуле получаем значение V = 29,1 литра

Ближайший по объему бак равный 35 литров, выбираем его для покупки.

Расширительные баки бывают синего и красного цвета, синие — это гидроаккумуляторы, а красные — расширительные баки для систем отопления.  Красные, по внутреннему устройству чуть-чуть отличаются от синих.

Pmax = 3,0 бар

Pmin = 1,7 бар

Pвозд. = 1,5 бар

Гидроаккумулятор что это такое для чего нужен как устроен и как работает

Мембранный накопитель

Для бытовых нужд применяют две разновидности баков:

  • Мембранные. Резина закреплена в стопорном кольце. В таком баке жидкость соприкасается со стенками, но только в одной половине гидроаккумулятора. Вторую половину занимает воздушная смесь, которую можно стравливать или закачивать по необходимости.
  • Баллонные. Жидкость поступает в резиновую грушу, закрепленную за горловину при входе в бак. Вода не соприкасается со стенками и не оказывает воздействия на металл. С другой стороны существует вероятность разрыва груши и подтекания жидкости через ниппель. В такой модели возможна замена мембраны.

Существует еще разновидность без мембраны, но для использования в частном доме в системе водоснабжения такое устройство гидроаккумулятора неудобное. Воздух будет смешиваться в емкости и уходить вместе с водой, поэтому его придется постоянно контролировать и закачивать. Делать это нужно ежедневно. Безмембранные баки подходят для накопления воды для полива, уличного душа.

Основным критерием выбора является объем. Формулы по его расчету имеются, но все они сложны, а результаты вычислений – приблизительны, поскольку основаны на среднестатистическом расходе воды, взятом чуть ли не «с потолка».

Можно попробовать обойтись уже готовыми расчетами, причем пойти от противного – приняв, что количество потребленной воды равно объему канализационных стоков. В книге В.М. Масютина «Современный усадебный дом» он определен для семьи из четырех человек в количествах, указанных в таблице.

Тип стоков Объем (литров в сутки)
Умывание, мытье посуды, стирка 200
Уборная со смывным унитазом 300
Ванная или душевая 400

Как выбрать

Pmax = 3,0 бар

Pmin = 1,7 бар

Pвозд. = 1,5 бар

Pmax = 3,0 бар

Pmin = 1,7 бар

Pвозд. = 1,5 бар

В этом поможет таблица, в которой указан разовый расход воды, после которого включается насос.

Для примера возьмем одноэтажную «фазенду», в которой живут четыре человека, а водой они пользуются для умывания, мытья посуды и стирки. Подачу воды осуществляет погружной насос «Водолей 0,5-16 У».

Давление в системе водопровода стандартное – 1,3 бара, реле давления настроено на включение насоса с напором в 1,5 и выключение при давлении в 2,5 бара. Если выбрать гидроаккумулятор объемов в 100 литров – половину дневной нормы потребления воды, то допустим разовый расход в 26,3 литра.

После исчерпания этого лимита включается насос. Учитывая, что почти 30 литров за один раз расходуется не всегда, а производительность указанного насоса почти две тонны воды в час (1,8 м3), перекачивающее устройство будет включаться не более трех или четырех раз в сутки.

Больший объем бака, равный двумстам литрам – полной дневной норме потребления, позволит тратить почти 53 литра за один раз, не включая насос, что кажется чрезмерным, если нет нужды поливать огород, и едва-едва хватит, если такая потребность есть.

В приведенном примере расчета есть особый параметр – давление в системе, от которого напрямую зависит выбор модели насоса и опосредованно – объем гидроаккумулятора.

Определить то, каким оно должно быть очень просто: каждые 10 метров водяного столба – это одна атмосфера или бар. В водопроводной системе одноэтажной постройки достаточно давления в 1 бар, а в двухэтажной оно должно быть не менее полутора бар, иначе на втором этаже из крана вода будет едва сочиться.

Учитывая, что давление насоса должно быть выше, чем в системе, в гидроаккумулятор нагнетается на 0,2–0,5 бара меньше. И чем больше этажей в здании, тем больший объем гидроаккумулятора требуется, чтобы насос не находился в перманентном режиме «стоп – пуск».

Как устроен и как работает гидробак – простая и эффективная конструкция

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Гидроаккумулятор что это такое для чего нужен как устроен и как работает

Баллонный гидроаккумулятор

Принцип работы ГА основан на изменении давления внутри. Происходит это благодаря дополнительному оборудованию – манометру и реле. Входящий поток воды заполняет резиновую грушу, пока давление не повышается до указанного в настройках уровня. Дальше датчик срабатывает и насос отключается автоматически.

При подключении гидробака к отопительной системе он срабатывает, когда давление в бойлере повышается за счет пара при нагревании. Лишний пар отправляется в гидроаккумулятор, откуда его можно стравливать при необходимости. В системе отопления происходят потери жидкости и падает давление. В этом случае ГА дает сигнал на восполнение воды, чтобы качество обогрева не снижалось.

Гидроаккумуляторы нередко называют мембранными баками, поскольку внутри у такого устройства находится специальная резиновая прокладка — мембрана. Она делит емкость на две части. С одной стороны от мембраны находится вода, с другой — воздух или интертный газ. Также гидробак обычно снабжен отверстием для подачи воды и манометром, который отражает давление воздуха.

Обычно гидробак состоит из металлического корпуса и резиновой мембраны. Кроме того, устанавливается золотник, регулирующий подачу-стравливание воздуха, а также фильтр, чтобы удалять мелкие загрязнения

Вода подается в систему водоснабжения с помощью насоса и закачивается в бак. В результате давление газа в гидроаккумуляторе с автоматикой возрастает. Когда оно достигает предельно допустимого значения, система автоматического управления отключает насос и подача воды прекращается.

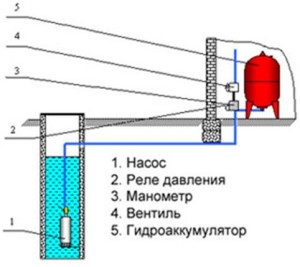

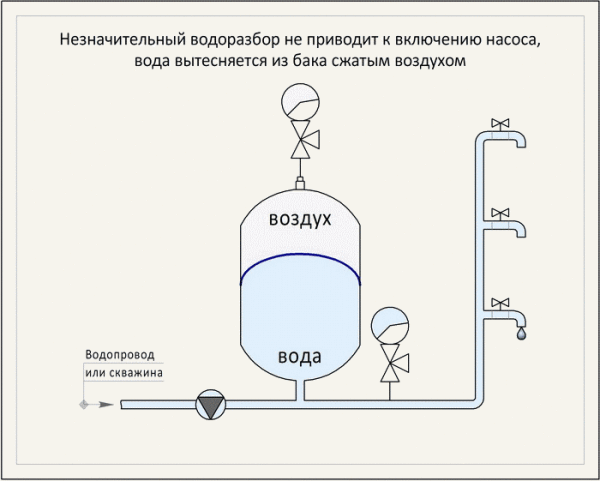

На схеме наглядно представлен принцип работы гидробака в системе водоснабжения. Устройство управляется с помощью автоматики, что повышает сроки его эксплуатации

Постепенно вода из бака расходуется. Давление понижается, достигает минимального заданного предела, после чего система автоматического управления включает насос. Вода поступает в бак, пока давление не достигнет установленного значения, насос отключается и т.д.

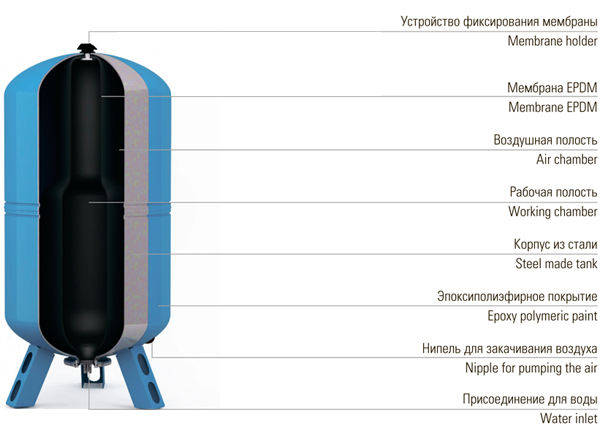

Устройство гидроаккумулятора достаточно простое, он состоит из металлического бака, который разделен внутренней резиновой мембраной на две камеры – для воды и воздуха.

Для изготовления мембраны используется прочный бутил, стойкий к механическим повреждениям, химическим и биологическим воздействиям, который полностью соответствует санитарным и гигиеническим нормам.

Фиксация мембраны к корпусу выполняется при помощи фланца с клапаном впуска.

Насосная станция подает сжатый воздух в гидроаккумуляторный бак. При заборе жидкости из системы воздушная прослойка снижает внутреннее давление в гидробаке и предотвращает возможный разрыв мембраны. Подача воды в устройство осуществляется через входной патрубок.

Соединительный трубопровод и напорный патрубок по размеру должны полностью совпадать, чтобы предотвратить возможные гидравлические потери в трубопроводе.

В устройствах объемом свыше 80 литров установлен специальный клапан для вывода воздуха из жидкости. Для малолитражных приборов емкостью 24 литра рекомендуется устанавливать дополнительный элемент – переходник или кран.

Формула рассчета объема гидробака

Как работает бак, подключенный к системе? Принцип работы гидроаккумулятора предусматривает следующее:

  1. Насос под высоким давлением нагнетает воду в мембрану. После достижения допустимого уровня давления реле подает сигнал об отключении оборудования.
  2. При незначительном падении давления подающее оборудование включается в автоматическом режиме и цикл повторяется. Грамотная настройка реле давления позволяет регулировать допустимую частоту включений.
  3. В процессе работы бака воздушные массы могут скапливаться внутри мембраны, что приводит к снижению эффективности эксплуатации прибора. В этом случае проводится профилактика бака для стравливания остаточных воздушных масс. Периодичность мероприятий определяется внутренним объемом бака и частотой его использования.

Через ниппель между корпусом и мембраной закачан воздух. Когда включается скважинный насос, вода поступает внутрь мембраны и заполняет ее до определенного давления, которое регулируется автоматикой и насос отключается. Когда мы открываем кран, чтобы помыть руки, например, сжатый воздух между баком и мембраной начинает выдавливать воду из мембраны, тем самым создается давление в системе водоснабжения дома. Когда давление падает до критического уровня, автоматика снова включает насос и заполняет гидроаккумулятор.

Мембранные гидроаккумуляторы представляют собой емкость, внутри которой устанавливается резиновая специальная прокладка, разделяющая бак на две функциональные части. В одну часть закачивается инертный газ либо обычный воздух, во второй находится вода.

Рассматриваемый нами агрегат оснащается манометром, показывающим давление воздуха, а также специальным отверстием, по которому подается вода. Ее закачка в емкость производится за счет действия электрического насоса. Если гидробак для систем водоснабжения оснащен автоматическими приборами, они самостоятельно выключают насосное оборудование при достижении заданного показателя давления. При этом вода перестает поступать в емкость.

Давление в баке уменьшается при каждом расходе воды. Когда оно становится минимально допустимым, автоматика снова запускает насосное оборудование и подкачивает воду. Как видим, принцип работы гидроаккумулятора очень прост. Разобраться с этим вопросом несложно даже человеку весьма далекому от премудростей систем водоснабжения и оборудования для них.

Важный момент! Мембранные баки емкостью более 100 л всегда снабжаются стравливающим воздух клапаном. В гидроаккумуляторах с меньшим литражом такого дополнительного элемента нет. Поэтому при их монтаже нужно в обязательном порядке снабдить водопровод краном либо специальным тройником, с помощью которых можно будет перекрыть главную магистраль сети, а затем без проблем стравить ненужный воздух.

Гидроаккумулятор, он же гидробак, он же аккумуляторный или напорный бак — это разные названия одного и того же устройства.

Снаружи это действительно металлический бак, а внутри емкость разделена на две части специальной резиновой прокладкой, которую иногда называют мембраной.

Прокладка прочно закреплена у горловины бака, где расположено отверстие для поступления воды. На противоположной стороне емкости имеется еще одно отверстие, оно предназначено для воздуха. Здесь установлен обычный ниппель. Для чего все это сделано? Мембрана разделяет гидробак на два отделения. С одной стороны от этой прокладки находится вода, а с другой — воздух под определенным давлением.

https://www.youtube.com/watch?v=

Для измерения давления в гидроаккумуляторе используют манометр. Некоторые модели дополнительно снабжены фильтром, чтобы внутрь не попадали загрязнения. Материал мембраны — специальная резина. Он не только эластичен, но и безопасен для здоровья людей.

При подключении к водопроводной системе вода из такого устройства поступает со стабильным напором, что позволяет улучшить качество водопроводной воды и обеспечить необходимые условия для функционирования бытовой техники.

Например, для нормальной работы автоматических стиральных машин, гидромассажных устройств и другой подобной техники требуются определенные показатели давления в водопроводе. Практически всегда гидроаккумуляторы комплектуются специальным регулирующим устройством — реле давления.

Этот прибор можно настроить таким образом, чтобы он включал и отключал поступление воды в гидробак в зависимости от давления воздуха. Работает это так: по мере забора воды из устройства давление в его воздушной камере снижается.

Когда оно достигает минимальной отметки, реле давления в автоматическом режиме включает насосную технику, чтобы восполнить объем воды. В результате давление в гидробаке снова повышается. По достижении максимального установленного значения давления реле отключает поступление воды в гидроаккумулятор.

Такая система позволяет значительно сократить количество включений/отключений насоса, а это продлевает ресурс работы техники. Если бы насос был подключен к домовому водопроводу напрямую, количество циклов включения и отключения было бы значительно выше. Наличие такого бака в водопроводной системе обеспечивает стабильность ее работы, а также и защиту от возможных гидроударов.

Кроме того, внутри гидроаккумулятора постоянно находится некоторый запас воды, который может оказаться очень кстати, например, при поломке насоса. Понимание принципов работы гидроаккумулятора позволяет выбрать подходящее устройство, обеспечить его правильный монтаж и обслуживание.

Как подключается

Для подключения этого устройства достаточно минимального набора сантехнических инструментов и расходных материалов – разводного ключа и уплотняющей ленты ФУМ. Но без одной детали сделать этого не удастся, ни при каких обстоятельствах. Она называется «штуцер 5-ти выводной». Эти выводы нужны для подключения:

  •  Гидроаккумулятора;
  • Подающей магистрали насоса;
  • Манометра.
  • Реле давления (запуск насоса);
  • Входного патрубка магистрали водопровода.

Обслуживание гидроаккумулятора

Гидроаккумулятор что это такое для чего нужен как устроен и как работает

Сменная мембрана для гидроаккумулятора

Самое слабое место бака – резиновая мембрана. В процессе работы она постоянно растягивается и сжимается. Если давление воздуха внутри маленькое, резина будет растягиваться сильнее, что в конце концов приведет к ее разрыву. Тогда придется покупать новую и менять ее самостоятельно.

Гидроаккумулятор что это такое для чего нужен как устроен и как работает

При разрыве мембраны манометр будет показывать резкие скачки и падения давления. При нажатии на ниппель вместо воздуха оттуда будет вытекать вода. Это означает, что воздуха там не осталось, а вся емкость заполнена жидкостью. Из крана в доме будет выходить воздух вперемешку с водой.

При замене резины необходимо следить, чтобы ее горловина плотно и равномерно была уложена и зафиксирована фланцем. Если край соскользнет, вода будет вытекать и работу придется делать заново.

Нельзя использовать герметик в местах соединения металла и резины. Это приводит к скольжению и возникают протечки из-за неплотного прилегания деталей.

Читать далее:  Как встроить посудомоечную машину в готовую кухню

К распространенным неисправностям относят поломки ниппеля, когда он не закрывается и выпускает воздух. Деталь можно приобрести в сервисном центре и заменить самостоятельно.

Это устройство, постоянно находящееся под давлением и испытывающее динамические нагрузки. Поэтому следить за ним надо всегда, примерно так же, как за состоянием покрышек автомобиля – перед каждой поездкой.

работа расширительного бачка

Визуальные осмотры на предмет течи чередуются с замерами давления в камере. Для этого на конце, противоположном входному патрубку, снимается крышка, под которой находится золотник. Через него закачивается воздух или азот. Давление измеряется автомобильным манометром.

Явный признак неисправности устройства – постоянное снижение количества закачанных атмосфер. Скорее всего, нарушена целостность резиновой диафрагмы, и воздух уходит в систему.

Преимущества и недостатки гидробака

Баллонные и мембранные емкости монтируются по двум методикам. Если вы применяете поверхностное насосное оборудование, гидроаккумулятор подключается по такой схеме:

  1. Определяете давление внутри емкости. Его показатель обязан быть меньше на 0,3–1 бар величины давления, необходимого для запуска насосного оборудования (конкретное число обычно указывается на реле насоса).
  2. Подключаете к гидробаку штуцер. Он должен иметь 5 выходов – для подключения водопроводной трубы, насоса, непосредственно накопительной емкости, манометра, насосного агрегата и реле. Штуцер присоединяется к гидроаккумулятору через фланец, который снабжен специальным клапаном (пропускным) или жестким шлангом.
  3. Привинчиваете все остальные элементы системы к штуцеру.
  4. Места всех соединений герметизируете лентой либо герметиком и паклей.

Особое внимание при монтаже оборудования уделите подключению реле давления. Под его крышкой есть два контакта – насос и сеть. Вам нужно подвести к каждому из них соответствующий провод. Сделать это несложно, если контакты подписаны. В противном случае придется вызывать профессионального электрика. После установки и подключения бака обязательно проверьте систему на отсутствие протечек. Если таковые есть, выполните герметизацию соединений более качественно.

Клапан необходим для предотвращения обратного оттока воды в колодец. Это его единственная задача. После монтажа обратного клапана к системе подаче воды можно подключать и гидробак по уже известной вам схеме. Теперь вы знаете все о принципе действия, устройстве и тонкостях монтажа накопительных емкостей. Смело устанавливайте гидроаккумулятор, чтобы в вашем жилище никогда не было перебоев с водой!

  • его расположение;
  • объем бака.

Конструкция не играет принципиальной роли, поэтому подбирается исходя из габаритов помещения и удобства эксплуатации. Ведь бак нужно располагать таким образом, чтобы иметь возможность свободного подхода.

  • когда в доме не больше трех точек потребления, подойдет аккумулятор с любой емкостью;
  • если потребителей до 5, при мощности насоса в пределах 3 м3час, то понадобится бак с емкостью 50 л;
  • если же потребителей больше, то нужно брать аккумулятор на 100 литров.

устройство мембранного бачка

Естественно, есть и другие моменты, влияющие на выбор устройства. О них можно прочитать в статье «Как подобрать гидроаккумулятор для систем водоснабжения».

Пневматические гидроаккумуляторы имеют следующие преимущества:

  • доступная стоимость;
  • возможность самостоятельного подключения к системе;
  • простое устройство;
  • заменяемая мембрана;
  • возможность подключения к любому типу насоса, а также установки нескольких баков параллельно, чтобы работа водопровода не прекращалась в случае поломки одного из гидроаккумуляторов;
  • возможность подобрать ГА нужного объема, но надо учитывать, что указанный в инструкции объем – это общее число, воды в ней будет на 2/3 меньше;
  • можно самостоятельно провести разборку конструкции и найти поломку, а также провести ремонт и замену деталей без вызова мастера на дом.

Из недостатков – необходимость в отдельном помещении, если гидробак большого размера и подключен к поверхностному насосу. Такие узлы обычно сильно шумят, поэтому их изолируют от жилых помещений. При покупке недорогого гидробака может потребоваться частый ремонт, что влечет за собой дополнительные расходы.

Заключение

Гидроаккумулятор – очень нехитрое по своей сути устройство, но от его исправности и правильности подбора модели напрямую зависит работоспособность системы локального водопровода и комфорт проживания в доме.

Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

  • Скважина для воды: как пробить источник своими руками?Скважина для воды: как пробить источник своими руками?
  • Чем хороша пластиковая крышка на колодец: обзор производителейЧем хороша пластиковая крышка на колодец: обзор производителей
  • Как быстро сделать систему водоснабжения частного дома из колодца своими руками?Как быстро сделать систему водоснабжения частного дома из колодца своими руками?
  • Как выбрать водоснабжение для дома: колодец или скважина что лучшеКак выбрать водоснабжение для дома: колодец или скважина что лучше
  • Оборудование для колодцев: пластиковые кольцаОборудование для колодцев: пластиковые кольца
  • Достоинства и недостатки пластиковых кессонов для скважинДостоинства и недостатки пластиковых кессонов для скважин
  • Как обустроить на участке абиссинский колодец своими руками?Как обустроить на участке абиссинский колодец своими руками?
  • Скважина в частном доме:  плюсы и минусы, особенности водоснабженияСкважина в частном доме: плюсы и минусы, особенности водоснабжения

Критерии выбора

При выборе объема гидробака учитывается среднесуточный уровень потребления воды с каждой водозаборной точки на количество потребителей:

  • Производительность насосного оборудования от 1,6 до 2,1 куб.м/час, от 2 до 3 потребителей – бак объемом до 25 литров.
  • Производительность оборудования до 3,6 куб.м/час, от 4 до 8 потребителей – бак объемом до 65 литров.
  • Производительность оборудования до 5 куб.м/час, до 10 потребителей – бак объемом от 100 литров.

Гидроаккумулятор объемом на 25 литров способен обеспечить повседневные нужды для семьи из 3 человек. Такого объема достаточно для работы компактной системы: крана холодного водоснабжения, санитарного узла и водонагревателя. При эксплуатации дополнительной бытовой техники и оборудования объем емкости увеличивается.

В первую очередь необходимо определиться, какие функции будет выполнять гидроаккумулятор. Может понадобиться несколько совершенно разных моделей – для водопровода, горячего водоснабжения и отопления. В таком случае необходимо рассчитать нужный объем каждого. Здесь не обойтись без специалиста, который поможет определиться.

Следующий критерий – бюджет. Импортные модели стоят дороже, но изготовлены качественно из прочных материалов, срок службы которых дольше. Если выбирать среди отечественных ГА, нужно подбирать не самые дешевые, так как они проработают дольше.

Определившись с функциями и бюджетом, можно приступать к технической части. Здесь многое зависит от качества скважинной жидкости. Если в источнике не установлен фильтр на обсадной трубе, необходимо покупать модель гидробака с фильтром, чтобы не засорять водопровод.

Следует просчитать количество потребляемой жидкости всеми членами семьи в сутки и выяснить, какой объем бака нужно ставить. Следует предусмотреть запас на случай, если понадобится приобрести какие-либо бытовые устройства или срубить баню. Для семьи из 4 человек, проживающих в доме, нужен бак на 50 литров.

Подключение гидроаккумулятора к системе

Гидроаккумулятор что это такое для чего нужен как устроен и как работает

Схема подключения к глубинному насосу

Для установки можно использовать собственные навыки и опыт. Все этапы подключения описаны в инструкции. Предварительно устанавливают верхний и нижний порог давления. Можно оставить заводские настройки, при которых нижний предел – 4 бара, верхний – 8 бар. Если система работает некорректно, настройки изменяют подкручиванием большой и малой пружин.

Бак ставят после наоса, подключают с помощью штуцера с тремя и пятью входами. Два из них предназначены для реле и манометра, остальные для труб и гибких шлангов, чтобы снизить вибрацию, передающуюся от насоса.

Перед запуском с помощью манометра еще раз проверяют давление воздушной смеси внутри. Затем можно включать систему. Если реле срабатывает правильно, процесс установки окончен и водопровод можно эксплуатировать.

Обычно системе водоснабжения частного дома состоит из:

  • насоса;
  • гидроаккумулятора;
  • реле давления;
  • обратного клапана.

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

использование в доме

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Как обычно, вариантов несколько, выбирать вам.Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос.

Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя.

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Прежде чем выполнить подключение гидроаккумулятора, обязательно проводится проверка рабочего давления, которое должно на 0,3-1 бар быть ниже давления насосного оборудования.

Для установки гидробака потребуются:

  • пятивыводный штуцер;
  • регулирующее реле давления;
  • манометр;
  • герметик.

Штуцер используется для подсоединения гидробака, поверхностного насоса, а также измерительного оборудования. Пятый элемент выхода предназначается для подвода подающей водяной трубы.

Установка выполняется в следующем порядке:

  1. Штуцер подсоединяется к баку через фланцевый соединитель с клапаном впуска или прочный шланг.
  2. К штуцеру фиксируется манометр, регулирующее реле и водопроводная труба, проложенная от насосного оборудования.
  3. Далее подключается реле. Для этого демонтируется верхняя крышка на корпусе для обнажения рабочих контактов – для насоса и сети. К соответствующему контакту подсоединяется питающий провод от насосного оборудования, а к другому контакту – провод электропроводки.
  1. Соединения резьбой тщательно герметизируются.
  2. Проводится тестовый запуск насоса и проверка работоспособности всей системы.

Схема подключения гидробака аналогична предыдущей, разница заключается в способе установки насоса.

В системе водоснабжения от погружного насоса используется обратный клапан, который препятствует выходу воды из мембраны обратно в гидросооружение. Клапан монтируется перед подающей трубой на насосном оборудовании, в некоторых случаях для этого проделывается на крышке внутренняя резьба.

Для подсоединения используется штуцер нужного диаметра с наружной резьбой. После установки клапана к нему подводится подающая водная труба требуемой длины.

Длина определяется достаточно просто: конец веревки с грузилом опускается в гидросооружение и делается отметка верхней точки конструкции. Далее веревка поднимается и выполняется замер длины от грузила до верхней точки. От готового значения отнимается высота от точки до места, где труба из гидросооружения прокладывается в грунт, а также длина насосного оборудования с клапаном. Оптимальная длина трубы – когда оборудование возвышается над днищем скважины или колодца на высоту до 35 см.

Далее монтаж и настройка гидроаккумулятора выполняются по стандартной схеме.

Виды и размеры гидроаккумуляторов

Гидроаккумуляторы изготавливают вертикального и горизонтального вида. Все зависит от места установки гидробака.

Бывают разных размеров, размер мембранного бака обуславливается — мощностью двигателя и мощностью скважины. Чем скважина мощнее, тем гидроаккумулятор меньшего размера можно купить.

Бывают разных размеров, размер мембранного бака обуславливается — мощностью двигателя и мощностью скважины. Чем скважина мощнее, тем гидроаккумулятор меньшего размера можно купить.

Особенности эксплуатации

В процессе эксплуатации гидроаккумулятора нужно соблюдать следующие правила:

  • проверять давление 2 раза в год, при необходимости – чаще, закачивая новую порцию или стравливая избыток;
  • следить, нет ли протечек – они могут указывать на разрыв резиновой мембраны и необходимости замены;
  • следить за работой насоса – его частое включение также свидетельствует о том, что гидроаккумулятор работает неправильно из-за настроек или поломок.

Чем реже включается насос, тем лучше. Максимально количество запусков не должно превышать 30 раз в час.

После того, как гидроаккумулятор установлен, его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее частая поломка в гидробаках — разрыв мембраны. Постоянные циклы растяжения — сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены. К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

  1. Отключить гидробак от водопровода и электропитания.
  2. Отвинтить болты, которые удерживают горловину устройства.
  3. Удалить испорченную мембрану.
  4. Установить новую мембрану.
  5. Собрать устройство в обратном порядке.
  6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора — неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Из чего он сделан?

гидроаккумулятор из нержавеющей стали

Гидроаккумулятор из нержавеющей стали

Баки мембранные для систем водоснабжения состоят: из корпуса — выполнен из высокотехнологичного сплава и покрыт эмалью. Но есть и более дорогие варианты — гидроаккумулятор из нержавеющей стали. Внутри корпуса находится резиновая мембрана, представляет собой резиновый мешок, которая тоже бывает разного качества.

Просите продавца разобрать корпус, чтобы оценить качество мембраны!

Читать далее:  Розетки с дистанционным управлением: виды, как выбрать

В бак ещё вкручивается ниппель, а в более дорогих моделях присутствует манометр.

устройство гидроаккумулятора для водоснабжения

Устройство гидроаккумулятора для водоснабжения

как работает прибор

Баки мембранные для систем водоснабжения состоят: из корпуса — выполнен из высокотехнологичного сплава и покрыт эмалью. Но есть и более дорогие варианты — гидроаккумулятор из нержавеющей стали. Внутри корпуса находится резиновая мембрана, представляет собой резиновый мешок, которая тоже бывает разного качества.

Профилактика, ремонт и устранение поломок

Любые типы гидроаккумуляторов для систем водоснабжения требуют комплексного обслуживания и своевременной профилактики.

Причин поломок расширительных баков существует огромное количество, но основными из них являются высокая частота включений насосного оборудования, подача воды через обратный клапан, низкий напор воды, низкое рабочее давление в гидробаке, повреждение внутренней мембраны или наружных стенок корпуса, неправильно подобранный объем бака.

Чтобы устранить серьезные поломки и предотвратить аварийное состояние бака, требуется проведение регулярных проверок и профилактики устройства.

Некоторые поломки устраняются следующим образом:

  1. Давление воздуха увеличивается путем нагнетания через ниппельное отверстие при помощи насосного или компрессорного оборудования.
  2. Поврежденная поверхность мембраны или корпуса восстанавливается в СЦ (сервисном центре). При наличии серьезного повреждения проводится их замена.
  3. Разница в давлениях выравнивается путем значительного увеличения дифференциала с учетом частоты рабочих включений установленного насосного оборудования.
  4. Достаточный объем гидробака определяется до начала монтажных работ.

Чтобы обеспечить бесперебойность системы, в ней не должно быть воздушных пробок. Периодичность проверок – 1 раз каждые 3 месяца. В этот период проводится полный контроль над выставленными порогами срабатывания насоса, настройками реле, герметичностью корпуса, исправностью мембраны и отсутствием протечек.

Неправильная настройка любого элемента системы может повлиять на работоспособность и долговечность гидробака.

Гидроаккумулятор для горячей воды и холодного водоснабжения успешно применяется в частных домовладениях. Грамотное подключение и настройка прибора обеспечат длительный срок эксплуатации и эффективную работу системы водоснабжения.

как подключить к насосу

Вообще гидроаккумуляторы стоит проверять каждые полгода. А проверять следует: мембрану, не порвалась ли она и давление воздуха между мембраной и баком.

Проверит давление воздуха в баке можно манометром, который установлен на автомобильном насосе, подключаем его к ниппелю бака, так же как к колесу автомобиля.  Но перед этим необходимо слить всю воду из бака, отключить насос от электропитания, а затем уже производить замеры и при необходимости создавать нужное давление.

Когда следует проводить проверку давления воздуха в гидробаке. Если вы используете систему водоснабжения только в теплый период, то давление следует проверить перед началом сезона. А если система используется круглогодично, то давление следует проверять 2-3 раза в год.

Ремонт очень простой: откручивается крышка на баке, извлекается поврежденная резиновая мембрана, устанавливается новая мембрана и все собирается в обратном порядке. После чего автомобильным насосом или компрессором, создать давление в полости между баком и мембраной.

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы.

Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

  •  чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
  •  поврежденную мембрану можно восстановить в сервисном центре;
  •  поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
  •  исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
  •  достаточность объема бака нужно определить до его установки в систему.
Мембрана для гидроаккумулятора

Мембрана для гидроаккумулятора

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации.

Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях.

Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

Гидроаккумулятор что это такое для чего нужен как устроен и как работает

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Допустимый уровень давления в баке

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Давление воздуха в гидроаккумуляторе – важный технический параметр напорной емкости, который является неизменным и указан производителем на корпусе прибора.

Для определения уровня давления следует учитывать параметр высоты закачанной жидкости в действующей системе. При этом давление всегда должно оставаться меньше данного показателя.

Гидроаккумулятор вертикальный игоризонтальный

Расчет выполняется по следующей формуле: на 1 метр коммуникаций – 1 метр давления водяного столба (1 бар).

Датм. = (Вмакс. 6)/10, где

Вмакс. – максимальная высота водозаборной точки – душевая, бойлер. Для этого выполняется замер, на какой высоте расположена точка относительно установленного бака и подставляется в формулу для определения рабочего давления.

Пример: для домовладения из 2 этажей величина рабочего давления воздушных масс в гидробаке составит (8 6)/10 = 1,4 атмосферы. Если внутреннее давление ниже, тогда вода не будет подниматься до второго этажа.

Стандартное заводское значение давления – 1,5 атмосферы. Впрочем, в разных устройствах оно может быть различным, поэтому для точного измерения необходимо использовать манометр, присоединенный к ниппелю бака.

Максимальное значение давления в современных гидробаках не превышает 10 атмосфер.

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки.

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Формула рассчета объема гидробака

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм.

                                                               Vатм.=(Hmax 6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Vt = K * A max * ((Pmax 1) * (Pmin 1)) / (Pmax- Pmin) * (Pвозд. 1),

где

  •  Amax – максимальный расход литров воды в минуту;
  •  К – коэффициент, который зависит от мощности двигателя насоса;
  •  Pmax – давление при выключении насоса, бар;
  •  Pmin – давление при включении насоса, бар;
  •  Pвозд. – давление воздуха в гидроаккумуляторе, бар.
  Pmax (бар)      Pmin (бар)     Pвозд (бар)      A max (куб.м/час)      K (коэффициент)
  3.0 1.8     1.6       2.1       0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
