Автономная газовая котельная в многоквартирном доме. Недостатки котельных крышного размещения

Нормативные документы

Сразу стоит определиться с нормативной базой. До середины 2003 года действовали нормы СНиП №2.04.08-87. С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Все требования и нормы по устройству котельных в частном доме необходимо брать из этого документа.

Знать нормативы желательно, хоть проект котельной в частном доме должен быть составлен специализированной организацией. Так вы сможете определиться с возможностью и невозможностью установки того или иного отопительного оборудования а также с тем, какие работы вам предстоят, чтобы подогнать имеющиеся или строящиеся помещения к нормам.

Нормы, проектирование и требования по эксплуатации котельных

Выбор места установки газового котла зависит от его мощности:

  • при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
  • от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
  • от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

  • для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
  • от 30 до 60 кВт — 13,5 м3;
  • от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.

Вариант установки настенного газового котла - до стены не менее 10 см

Вариант установки настенного газового котла — до стены не менее 10 см

К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:

  • Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления. Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу.
  • В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа.
  • Обязательна вентиляция и удаление продуктов сгорание через дымоход. Выхлоп маломощного котла (до 30 кВт) можно вывести через стену.
  • К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).

Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.

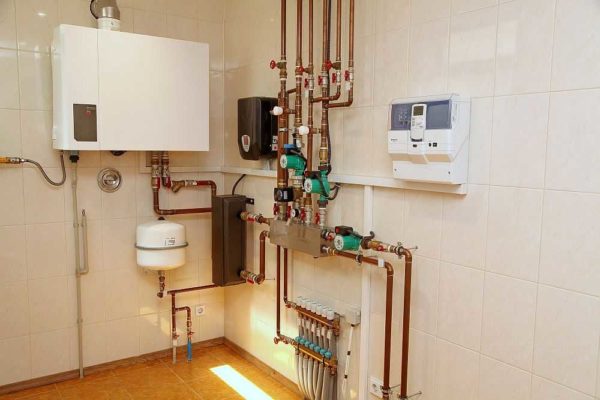

При наличии бойлера и отопительного котла мощность их суммируется

При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Далее требования различаются в зависимости от типа бойлерной.

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

  • Минимальный объем — 15 кубометров.
  • Высота потолков :
    • при мощности от 30 кВт — 2,5 м;
    • до 30 кВт — от 2,2 м.
  • Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема.
  • Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15  кубам добавляется 0,2 м2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми.

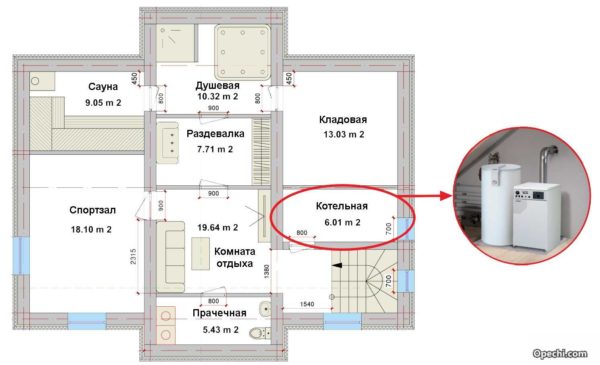

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

  1. Пристройка  должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее  1 метра.
  2. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).
  3. Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

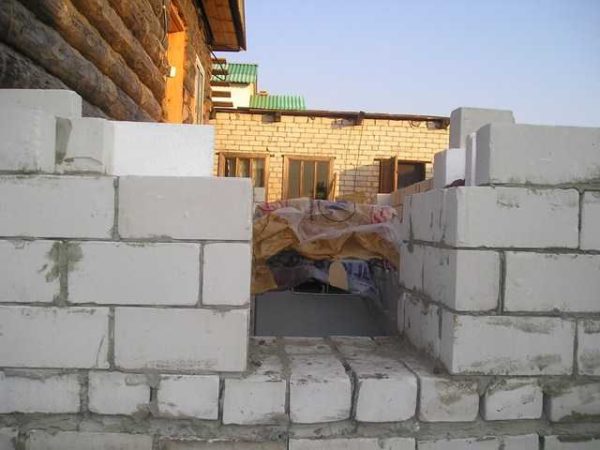

    Пристройка делается из негорючего строительного материала

    Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Как уже говорили, в кухне может быть установлены газовые котлы мощностью до 30 кВт. Тип камеры сгорания — любой (открытая, закрытая), отвод продуктов горения возможен в вентаканалы (в квартирах), дымоход, через стену на улицу. Ставить можно котел настенного или напольного типа.

Остальные требования к кухням для установки газового котла:

  • высота потолков не менее 2,5 м;
  • объем помещения не менее 15 кубов;
  • система вентиляции должна обеспечивать трехкратную смену воздуха за час;
  • должен быть обеспечен приток свежего воздуха в объеме, достаточном для горения газа;

Настенные котлы должны навешиваться на негорючие стены. При этом располагать котел надо так, чтобы расстояние до боковых стен было не менее 10 см. Если негорючих стен нет, допускается установка на трудногорючие или горючие материалы, но при одном условии: они должны быть покрытые штукатуркой или огнеупорным экраном. Минимальная толщина слоя штукатурки — 5 см.

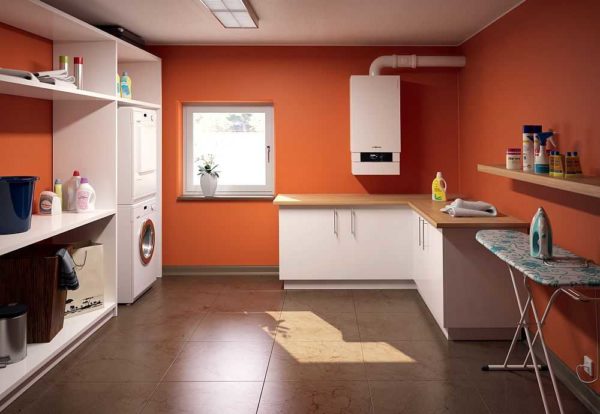

Требования по установке газового котла на кухне относятся большей частью к объему и вентиляции

Требования по установке газового котла на кухне относятся большей частью к объему и вентиляции

Экран под газовый котел делают из листовой стали. Металл крепят поверх листового теплоизоляционного материала толщиной не менее 3 мм (асбест или картон из минеральной ваты). Размеры экрана должны быть больше габаритов котла в кожухе на 70 см сверху и 10 см по остальным сторонам.

Такие котельные делают при большой мощности котлов — выше 200 кВт. Кроме уже озвученных ранее есть несколько специфических требований. Вот они все:

  • Материал стен, отделки и кровли должен быть несгораемым.
  • Объем помещения отдельной котельной — не менее 15 кубометров, плюс 0,2 кв.м на каждый кВт мощности, идущий на отопление.
  • Высота потолка не менее 2,5 м.
  • Площадь остекления считается исходя из 0,03 кв.м на каждый куб объема.
  • Окно должно иметь форточку или фрамугу.
  • Под котел требуется отдельный фундамент, его высота не должна быть выше 15 см выше уровня пола.
  • При относительно небольшой массе (до 200 кг) допускается установка на бетонный пол.
  • Должна присутствовать система аварийного отключения газа (монтируется на трубе).
  • Двери неусиленные, слабозакрепленные.
  • Вентиляция в помещении должна обеспечивать трехкратный обмен воздуха за 1 час.

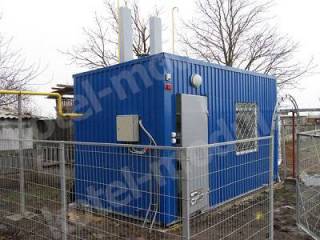

Автономная газовая котельная в многоквартирном доме. Недостатки котельных крышного размещения

При приемке и установке газового оборудования в отдельной котельной приемка будет строгой: все нормы должны быть соблюдены. Только в этом случае вам выдадут разрешение.

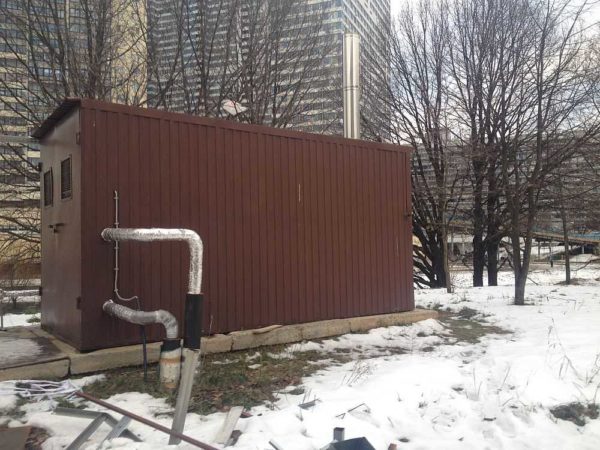

Отдельно стоящая котельная может быть и такой

Отдельно стоящая котельная может быть и такой

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла. Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили.

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.

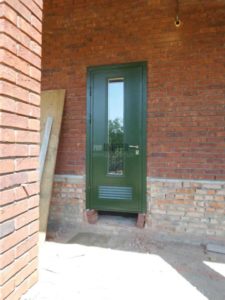

Двери в котельную продаются сразу с решеткой в нижней части

Двери в котельную продаются сразу с решеткой в нижней части

Часто в проекте ставят дополнительное требование — наличие в нижней части двери забранного решеткой отверстия. Оно необходимо для обеспечения притока воздуха в помещение.

Читать далее:  Как выбрать вытяжку для кухни: по виду, по мощности, по шуму

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м3. Требуется трехкратный обмен: 22,5 м3 * 3 = 67,5 м3. Добавляем запас в 30% получаем 87,75 м3.

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

Требования к газовой котельной

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

  • Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
  • Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
  • В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
  • Вывод дымохода возможен через кровлю или в стену.
  • Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
  • Материал дымохода и его соединения должны быть газонепроницаемыми.
  • Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
  • При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел.

Котлы на жидком топливе обычно работают шумно

Котлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит  позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери.

Преимущества и недостатки этого оборудования для отопления многоквартирных домов

Существует два варианта – произвести запитку теплопроводов от магистральных тепловых сетей либо установить автономный тепловой пункт.

Современные технологии позволяют обеспечивать автономное отопление дома с множеством квартир.

Оба варианта хороши, однако наличие индивидуального теплового пункта для нескольких многоквартирных домов и автономное отопление с применением энергосберегающих средств порадует больше. Почему?

Потому что минимизируется расстояние между парой «теплопункт – потребитель», тем самым снижая потери тепла по линии теплосети. Такой вид отопления называют децентрализованным, или автономным.

Более низкий процент расходов на отопление и ГВС многоквартирного дома – а все потому, что снижаются затраты на транспортировку и доставку теплоносителя до конечного потребителя.

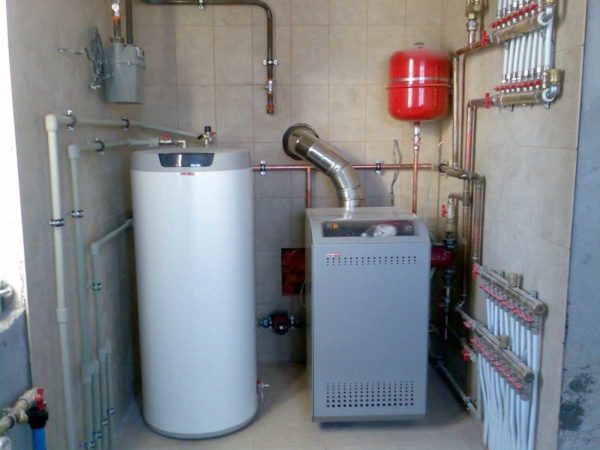

Котельная в частном доме должна соответствовать массе требований

Проще говоря, источник теплоснабжения находится практически рядом, в связи с чем сокращается и время подачи тепла в жилые дома, и процент тепловых потерь. Отсюда вытекает и сокращение затрат на содержание, сервисное обслуживание и ремонт теплосетей.

Экономичность систем теплоснабжения – как следствие, вытекает из предыдущего фактора. Поскольку источник теплоснабжения рядом, то и величина оплаты коммунальных услуг на ГВС и отопление несколько ниже.

Независимость от общегородского отопительного графика. Иными словами, пока в городе отопление еще не дали («потому что не наступил отопительный сезон по графику»), а на улице уже низкая температура, поквартирное теплоснабжение от автономного источника тепла придется очень кстати.

К тому же каждый потребитель сможет подобрать для своей квартиры оптимальные температурные условия – отключать/включать систему отопления только для своей квартиры, регулируя уровень подачи тепла.

Более низкая стоимость и более высокая окупаемость новостроек с автономным источником теплоснабжения.

Отдельная котельная в каждом доме увеличит свободного места во дворе. Нажмите для увеличения.

Это скорее на руку застройщикам, ведь в случае «традиционного» строительства многоквартирного жилого дома приходится довольно много времени тратить на получение разрешения подключить дом-новостройку к централизованной тепловой сети, поставить прибор учета (что сегодня является обязательным для любой новостройки).

Наличие «дополнительного свободного места» внутри целого микрорайона. Это также способствует реализации жилищных программ, возведению новостроек и обустройству микрорайонов не под теплотрассы, а под инфраструктуру районов.

Кроме того, обеспечение многоквартирных домов автономным источником теплоснабжения возможно и в том случае, если в районе строительства уже имеется налаженная система газоснабжения.

Недостатки

Однако наряду с преимуществами, которые имеют потребители децентрализованного отопления и ГВС, существует ряд недостатков:

  1. Необходимость в дополнительной площади, отведенной под строительство автономной котельной.
  2. Неэкологичная работа котельной. Для газовой котельной, работающей автономно, придется дополнительно оборудовать систему отвода отработавших газов, чтобы как можно больше снизить дымовые выбросы в атмосферу, получив требуемое по СНиПу значение ПДК (предельно допустимых концентраций).
  3. Стоимость. Поскольку автономное отопление сегодня еще не является столь популярным и востребованным, как централизованные системы отопления, то и производство котельного оборудования для него не поставлено «на конвейер». Следовательно, цены на децентрализованные системы отопления и ГВС пока являются высокими.

Можно ли устранить вышеперечисленные недостатки совсем или хотя бы свести их к минимуму? Можно. Дополнительную площадь под автономную котельную можно «найти» на крыше многоэтажного дома, который будет отапливаться.

Все большее количество домов-новостроек уже оборудованы крышной котельной с установленным наверху оборудованием и верхней разводкой трубопроводов.

Разумеется, обойдется установка дополнительного оборудования, да и само децентрализованное теплоснабжение одного многоквартирного дома недешево, но это все окупится быстрее, чем если бы дом просто подключали к централизованной системе теплоснабжения.

При рассматривании всех недостатков и достоинств данного агрегата, можно заметить, что достоинств, конечно же, больше. Строительные компании выбирают именно крышные агрегаты для установки их в многоквартирных домах. А все из-за того, что это и экономно, и разумно, и они работают согласно всем установленным нормам. Особенно это удобно тогда, когда либо нет централизованной газовой магистрали, либо при строительстве от нее отказываются.

И так, главные достоинства данного оборудования:

  • Крышные агрегаты могут обойтись и без отдельного места для себя. То есть для них не обязательно устанавливать дополнительное здание. Для работы газового оборудования в многоэтажном доме подойдет и крыша. Рамка или коллектор водяной могут находиться вдали от проектирования крышной котельной (чердак, подвал).
  • Теплопотери очень низкие при работе данных агрегатов. Нет больше необходимости монтировать теплотрассы, а благодаря этому, денежных средств на обслуживание оборудования уйдет намного меньше.
  • Расходы также уменьшаются и на присоединение к централизованным коммуникациям. А всем известно, что за это нужно отдать кругленькую сумму в наше время.
  • Проектирование крышных котельных имеют не больше требования. Принудительная вентиляция и обустройство дымоотводов не потребуется. СНиП дает возможность такому огромному оборудованию обогревать здания до 30 м высотой.
  • При конструировании данных оборудований на многоквартирных домах все нормы будут соблюдены и согласно СНиП система может быть полностью автоматизированной. Оператор будет наниматься даже не на целый рабочий день, а всего лишь на пару часов. Благодаря СНиП, нормы при проектировании крышных котельных позволят установить на них датчики, которые будут следить за температурой на улице и сами включать нужный уровень обогрева.
  • Хорошо еще и то, что людям больше не надо будет подстраиваться под нормы, заведенные в стране (отопления летом нет). Агрегат по необходимости может работать и летом. Кто может обслуживать крышную котельную? Да простой персонал, который смотрит за ней круглогодично. Не нужно даже будет вызывать специалистов. Данное оборудование легко в эксплуатации.

Если проектирования оборудования идет по СНиПу, то ни в коем случае нельзя, чтобы оно обогревало дополнительные здания. Так как СНиП заявляет, что мощности оборудования должно быть ровно столько, сколько нужно для проектирования и обогрева целого здания.

Уже ясны плюсы и минусы крышной котельной. Теперь стоит поговорить немного о минусах. Недостатки по СНиПу и нормам проектирования связаны с требованиями, которые были в проектировании самого здания, где будет устанавливаться оборудование.

  • Внесение новых норм в строительстве подъемных систем, а также проектирование по СНиПу и монтаж системы отопления.
  • Если вес оборудования в документах ограничен, то тогда крышная котельная не сможет превысить вес, который указан в СНиПе. И, соответственно, установка не удастся.
  • Для данного оборудования необходимо установить сложные автоматические системы. Это тоже сказано в СНиПе.
  • Нужно соблюдать все нормы после проектирования работы с таким газовым оборудованием.
  • И совсем не лишним будет установить в крышных котельных пожаробезопасные системы, которые сделаны по всем нормам и описаны в СНиПе.
Читать далее:  Насос «Малыш» (50 фото): технические характеристики погружной продукции, вибрационный вариант, устройство водяной конструкции, тонкости ремонта

Строительные нормы и СНип еще при проектировании предупреждают, что мощность крышных котельных на домах должна быть ровно такая, которая сможет обогреть одно здание. В Снипе еще сказано, что запрещено оборудованию превосходить мощность, требуемую на потребление многоэтажного дома. Все нормы указаны еще при проектировании. Расчет и нормы по Снипу должны выполняться исходя из максимального значения расхода теплоносителя.

Если необходимо использовать нагревательный элемент крышной котельной на кровле дома для того, чтобы нагреть смежные, то только в этом случае можно не придерживаться норм и Снипа, а увеличить немного производительность агрегата. Максимум, который может быть – это 100% от всего электричества в основном здании.

Если вдруг в будущем планируется проектирование по всем нормам обогрева смежных зданий, то тогда крышная котельная, которая называется блочно-модульная, для многоэтажного дома – это просто лучший вариант для проектирования. Блочно-модульную систему можно перестроить под любые нужные потребности.

Установка крышных котельных на домах – это очень успешное дело, которое становится все более и более популярным. Проектирование данного оборудования является достаточно выгодным решением. Хотя такие агрегаты на домах появились на территории РФ и других стран СНГ сравнительно недавно, но хорошую репутацию уже завоевать успели. Благодаря тому, что оборудование находится на крыше дома, происходит более плавный нагрев квартир.

Январь, а с ним и зима, перевалили за половину. Но обогревать дома в нашем климате приходится и весной, и осенью, а горячая вода вообще нужна круглый год. И получать тепло и горячую воду хотелось бы с минимальными издержками. Желательно — сведя к нулю потери на теплотрассах. Об индивидуальных котлах мы говорили в материале « ». Теперь обсудим достоинства и недостатки еще одного варианта реконструкции системы отопления — крышных котельных.

Крышная котельная — это автономный источник отопления, предназначенный для обогревания и обеспечения горячим водоснабжением жилых домов. Как следует из названия, её возводят на крыше здания, в специально оборудованном помещении. Стационарные крышные котельные мы здесь рассматривать не будем. Они сооружаются на этапе строительства здания, увязаны с ним проектно и инфраструктурно, поэтому относительно них у местных и региональных властей не возникают вопросы. Впрочем, можно рекомендовать строить стационарные крышные котельные при дефиците тепловой мощности в застраиваемом микрорайоне.

А вот блочно-модульные крышные котельные приобретаются для уже готового здания. Блочно-модульная котельная изготавливается под требуемые параметры, собирается компанией-поставщиком, транспортируется на место монтажа и пусконаладки в уже готовом виде, обеспечивается фирменной гарантией. Её подключение к теплосетям занимает предельно малый срок.

  1. Нет необходимости заключать договоры со всевозможными организациями и платить им за техническое обслуживание котельной на крыше дома.
  2. Снижение теплопотерь, которые неизменно есть, если котельная установлена на удалении от отапливаемого объекта. Теплосети, по которым носитель передаётся в жильё, обновлены, а значит — их КПД выше.
  3. Плата за теплоснабжение снижается до минимальной отметки в том числе и потому, что крышная газовая котельная в многоквартирном доме автоматизирована и не требует постоянного присутствия обслуживающего персонала.
  4. Начать отопительный сезон и закончить его можно тогда, когда это удобно жильцам и продиктовано здравым смыслом. Если холода наступили раньше, запустить крышную котельную можно раньше «официальной» даты.
  5. Многие спрашивают, безопасны ли дома с котельной на крыше. Наш ответ — абсолютно. Все установки проходят многократное тестирование, монтируется сложное сигнальное и противопожарное оборудование. Если за строительством котельной на крыше многоэтажного дома вы обращаетесь к профессионалам, любые риски снижаются до нуля.

Ввод в эксплуатацию крышной котельной

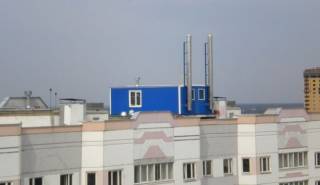

Крышная котельная многоэтажного дома

Нормы отдельно оговаривают возможность эксплуатации котельной встроенного и блочно-модульного типа. Для каждого вида технического и конструкторского решения, существуют свои ограничения и особенности. В целом, размещение котельного оборудования на кровле имеет несколько преимуществ:

  • Отсутствуют затраты на строительство отдельного технического здания.
  • Нет необходимости в сооружении высокой дымовой трубы.
  • Увеличивается безопасность эксплуатации отопительного оборудования.

При принятии решения о целесообразности установки крышной котельной, учитывают существующие ограничения, указанные в СНиП и ППБ.

Газовые модульные котельные крышного исполнения для многоквартирных домов, специально рассчитываются так, чтобы снизить вес готовой конструкции и уменьшить механическую нагрузку на кровлю здания.

Для установки предусматривают следующие мероприятия:

  • Устанавливается платформа, опирающаяся на несущие стены и другие конструкции здания. Перед монтажом, проводится экспертиза, направленная на определение несущей способности и определения мероприятий по усилению конструктивно значимых элементов здания.
  • Изготавливается покрытие под котельной из негорючих материалов. Как правило, для этого заливают бетонную подушку с толщиной 20 см.
  • Отдельно предусматриваются меры по обеспечению безопасности (изготовление перил по периметру крыши) и увеличению звукоизоляции модулей.

Установка блочно-модульного отопительного оборудования, требует изготовления отдельного проекта и подходит для зданий, в которых изначально не планировалось отапливать помещения данным способом.

Модульная котельная представляет собой полностью укомплектованную тепловую станцию, готовую к работе. Все оборудование вмонтировано в модуль. БМК дополнительно укомплектовывается комнатами для обслуживающего персонала.

Встроенные крышные котельные на кровле жилых домов, возможно установить только в тех случаях, когда на этапе изготовления проектной документации, предусматривался монтаж тепловой станции. Данное решение учитывает несущую нагрузку на стены здания, пожарную безопасность и другие нюансы эксплуатации.

Изготовить и согласовать проект встроенной котельной, намного проще. Звукоизоляционные, шумопоглащающие и антивибрационные мероприятия, проводятся одновременно с возведением стен и отделочными работами, что существенно увеличивает их эффективность. По факту, встроенные котельные предусматриваются крайне редко, в основном в новых домах, строительство которых началось в последние 5 лет.

Котельное оборудование, допускаемое для установки на крыше, согласно СНиП II-35-76, имеет высокую автоматизацию работы, достаточную, чтобы обеспечить обогрев здания без постоянного присутствия персонала и технических работников.

Отечественные тепловые агрегаты, при всех своих достоинствах, не отличаются автономностью. Поэтому, выбор в основном падает на продукцию итальянских, немецких и других европейских производителей:

  • Futera.
  • Rendamax.
  • Wessex.
  • Viessmann.
  • Buderus.
  • Protherm.
  • Ferroli.
  • Vaillant.
  • Lochinvar.

При выборе подходящего котла, ориентируются на тепловую мощность, наличие регистрации и лицензии, выданной Ростехнадзором, адаптацию к отечественным особенностям эксплуатации и стоимость.

). Но, появление новых технологий и модифицирование отопительного оборудования, привело к появлению дополнения, в котором подробно описываются все требования (П 1-03

Основные требования и нормы проектирования крышных котельных, остались прежними и включают в себя следующие положения:

  • Не допускается установка технического помещения непосредственно на перекрытии жилых комнат.
  • Запрещается примыкание котельной к стенам жилых помещений.
  • Допускается эксплуатация полностью автономной станции.
  • Обязательно наличие сигнализации и системы, подающей сигнал на отключение в случае возникновения аварийных ситуаций.

Минимальная высота труб дымоходов над крышей, не менее 0,5 м над высшей точкой здания и установленных сверху конструкций. В расчет принимается тип теплогенератора и его мощность. Высота подъема трубы, может варьироваться, в зависимости от расположенных рядом зданий и других технических характеристик.

Указанные СНиП затрагивают четыре важных области проектирования, требования к: размещению, газоснабжению, обеспечению электроснабжения и соответствие ППБ.

Нормативные документы на проектирование крышного блочного котельного теплоузла, запрещают использование данного вида обогрева для следующих типов зданий:

  • Общественные здания – запрещается размещение встроенной котельной над помещениями с интенсивностью одновременного пребывания, свыше 50 человек. Под запрет подпадают больницы, поликлиники, санатории, школы, ясли и т.п.
  • Многоквартирные дома – нормативы, регламентирующие деятельность котельной в многоквартирном доме, указывают на прямой запрет монтажа станции, превышающей суммарную тепловую мощность в 3 мВт.
    Ограничения по мощности, затрагивают и встроенные тепловые станции. Общее правило – запрет на превышении тепловой мощности, более чем на 15% от суммарной потребности в тепле здания.

Отдельно оговариваются следующие виды ограничений:

  • Ограничение по высоте – в старом СНиП II-35-76 (на него до сих пор ссылаются проектировщики), установлено ограничение по высоте здания, на котором допускается установка крышной котельной. Максимальная высота 26,5 м, что приравнивается к 9 – этажному дому. В СП действующих в настоящее время, ограничения по высоте не указаны вовсе.
  • Ограничения по размерам – котельная не должна превышать размеры самого здания. Не допускается увеличение ширины стен и другие мероприятия, связанные с переоборудованием кровли и увеличением весовой нагрузки на несущие стены.
  • Ограничения по расположению – крышные газовые котельные для многоквартирных домов, устанавливаются исключительно после проведения экспертизы и выполнения мероприятий по укреплению несущих конструкций. Не допускается монтаж на плиты перекрытия, размещение рядом со стенами жилых помещений.

Любые отхождения от технических условий по устройству и эксплуатации крышных котельных на природном газе, приводит к отказу на ввод в эксплуатацию и признанию станции неработоспособной до тех пор, пока нарушения не будут устранены.

К рекомендациям по проектированию, изложенным в СНиП II-35-76, дополнительно прилагается «Правила безопасности в газовом хозяйстве», содержащий несколько положений, относительно обеспечения газоснабжения тепловой станции:

  • Давление в магистрали не должно превышать 5 кПа.
  • Газопровод проводят по наружной стене здания. Не допускается врезка в трубу, для подключения других источников потребления газа.
  • Прокладка газопровода по крыше и стенам, должна быть открытой. Не допускается закрытие магистрального трубопровода решетками, съемными и несъемными конструкциями.
  • Для регулирования расхода и отключения подачи газа, устанавливается запорно-регулирующая арматура на вводе магистрали в дом и подключении каждого теплогенератора. В месте установки арматуры, обязательно наличие искусственного освещения.
  • Предусматриваются продувочные трубопроводы, диаметром не менее 20 мм.
Читать далее:  Монтаж потолка армстронг

Отдельно, с учетом газоснабжения, разрабатывается тепловая схема:

  • Отопление – используется зависимая схема, предусматривающая смесительный узел отпуска тепла. На каждый фасад или зону здания, устанавливается отдельная тепловая стрелка. В крышной котельной, температура теплоносителя должна быть не более 115°С.
  • ГВС – для горячего водоснабжения, допускается монтаж отдельного теплового генератор. Подача горячей воды, выполняется по закрытой схеме, посредством теплообменников.

Прокладка трубопроводов отопления и ГВС от котельной, не должна пересекаться с газопроводом здания. На этапе разработки проектной документации, принимается решение о размещение каждого трубопровода с соблюдением правил, указанных в СП и ППБ.

Электротехнический проект разрабатывается в соответствии с действующими правилами устройства электроустановок (ПУЭ). Согласно классификации, крышные котельные приравниваются ко второму классу по необходимой надежности электроснабжения.

Предусматриваются следующие меры:

  • Молниезащита – проект разрабатывается с нормами, описанными в . Одновременно, как самих газопроводов, так и подключенного к нему отопительного оборудования.
  • Освещение выполняется при помощи герметичных светильников, имеющих металлическую защитную сетку.
  • Предусматривается необходимость резервного электропитания крышной котельной. В случае отключения напряжения, необходимо обеспечить питание для включения резервного циркуляционного насоса и обеспечения работоспособности автоматики, системы сигнализации и оповещения.
  • Для отключения котельной от электропитания, устанавливается щитовая, размещенная вне помещения тепловой станции.

«…Здание высотой более 12 м, не оборудованное внутренним противопожарным водопроводом для подачи воды на пожаротушение, имеющее крышную котельную, должно быть оборудовано «сухотрубом» с выводом на кровлю с пожарными рукавными головками диаметром 70 мм.»

Если предусмотрена система внутреннего пожаротушения, котельную оснащают двумя кранами с диаметром 50 мм.

Существует несколько специфических противопожарных требований к помещениям для размещения крышной газовой котельной в многоквартирном доме, включающих в себя следующие рекомендации:Все нормы требования направлены на минимизацию возникновения возможных аварийных ситуаций, поэтому, в некоторых случаях, местные органы надзора могут рекомендовать дополнительные мероприятия обеспечения безопасности.

  1. Изготовление проектной документации и согласования.
  2. Проведение технических работ по монтажу и обустройству тепловой станции.

На этапе подготовительных работ и обустройства котельной, осуществляются следующие мероприятия:

  • Меры, направленные на амортизацию и шумоизоляцию – не допускается, чтобы шумовое загрязнение превышало 60 дБА внутри котельной и 35 дБА, в близлежайших жилых помещениях. Результат достигается двумя способами:
    1. подбором отопительного и другого оборудования, снабженного звукоизоляционными кожухами.
    2. проведение работ по обустройству шумопоглощающих, и снижающих вибрацию барьеров.
  • Организация и проведение работ по техническому обслуживанию – персонал проходит специальное обучение и получает соответствующую лицензию. После установки котельного оборудования, допускается заключение договора с жильцами на обслуживание котлов и сопутствующего оборудования.

Стоимость котельной на крыше

  • Тип выбранного котла – котельная собирается и укомплектовывается по желанию заказчика. Бюджетные версии, снабжены котлами итальянских, польских производителей. Дороже всего обойдется станция, оснащенная немецкими котлами Viessmann, Buderus.
  • Дополнительные работы – помимо установки котельной, выполняются мероприятия по устранению структурных шумов, монтаж системы пожаротушения, электроснабжения и т.п. Общие затраты увеличатся приблизительно на 30%, по сравнению с себестоимостью тепловой станции.
  • Страхование котельной – обязательными являются ежегодные затраты на приобретение страхового полиса, без которого ввести в эксплуатацию крышную котельную, будет невозможно.

Полная стоимость, включающая изготовление проектной документации и получения всех необходимых согласований, обходится в 5-10 млн. руб., в зависимости от количества жильцов и выбранной мощности отопительного оборудования.

Любое отопление дома или квартиры, имеет свои преимущества и недостатки. Принимается такое конструкционное и проектное решение, которое не имеет «подводных камней», удовлетворяет теплотехническими характеристиками и является экономически выгодным.

Определяя, является ли крышная котельная целесообразным вариантом обогрева жилого дома, отдельно рассматривают преимущества и недостатки. Обращают внимание на мнение специалистов и отзывы самих потребителей.

Строительство котельной на крыше дома заказывают, чтобы сэкономить и избавиться от «привязки» к централизованным отопительным сетям. Собственная котельная даёт жильцам дома от 30% экономии на платежах, а ещё возможность начинать и оканчивать отопительный сезон, опираясь не на график, но на реальную температуру воздуха.

Однако нормы проектирования крышных котельных для многоквартирных домов требуют, чтобы дом соответствовал определённым параметрам: например, был не выше девятиэтажки. Всё это указывается в СНиП II-35-76 «Нормы проектирования. Котельные установки» и в П1-03 «Проектирование автономных и крышных котельных». Подробную информацию вы можете получить у нашего специалиста по телефону.

Цены котельной на крыше многоэтажного дома начинаются от 5 млн рублей. Это включает в себя все работы, в том числе проектирование, строительство и пусконаладку, и полную стоимость оборудования.

Ответ: Да, в соответствии со ст. 36 п. 1 ЖК РФ. Все технические помещения принадлежат жильцам дома. Ответственность за котельную несёт подрядчик, которому владельцы жилья поручили эту задачу. Именно поэтому, если договор на техобслуживание котельной на крыше дома был заключён без согласия абсолютно всех жильцов дома, его можно оспорить в суде.

Вопрос №2: Крышная котельная — отдельный этаж?

Ответ: Нет, крышная котельная — постройка, которая возводится на крыше и не считается дополнительным этажом. Этажом техническое помещение считается только в случае, если находится на чердаке, в подвале или где-либо между жилыми этажами, при этом в высоту он должен быть выше 1,8 м.

Вопрос №3: Нужна ли лицензия для обслуживания котельной на крыше многоэтажного дома?

Ответ: Лицензия обязательна для котельных, которые работают на природном газе и обслуживают население, и при этом имеют класс опасности выше 4. Всё это указано в ФЗ 116. Также лицензия нужна котельным, которые размещены на технических этажах жилого дома.

Вопрос №4: Есть ли шум от котельной на крыше?

Ответ: Не выше 60 дБА в самой котельной и 35 дБА в близрасположенных квартирах — именно такие ограничения диктует законодательство. Шум не должен мешать жильцам. Максимум, что вы услышите, — незначительный гул на верхних этажах.

​Преимущества и недостатки мини-котельной в многоквартирном доме

Вопрос №5: Выгодна ли жильцам крышная котельная?

Ответ: Стоимость котельной на крыше многоэтажного дома разделяется между всеми жильцами, если её собственниками являются они. Срок службы — свыше 15 лет, после чего необходимо купить новый котёл. При этом жильцы платят исключительно за электричество и газ, экономя на отоплении в среднем 30–45%.

Компания «Альянстепло» предлагает проектирование, строительство, ввод в эксплуатацию котельной на крыше дома, а также её техническое обслуживание. Заполните опросный лист, и мы рассчитаем цену котельной на крыше дома, а по телефону вы можете получить подробную консультацию по всем вопросам и спорным моментам.

Вас также может заинтересовать

​Что такое приемка котельной?

Приемкой называется процесс проверки всех элементов котельной на соответствие требованиям, которые установлены в стандартах, конструкторской документации, договорах и ТУ, а также оформление подтверждающих это документов. Является частью пусконаладочных работ по вводу котельной в эксплуатацию.

Проект угольной котельной

Угольными котельными называются отопительные установки или комплексы установок, которые работают на твердом топливе — угле.

​Фасадная дымовая труба

Фасадная дымовая труба — стальная труба, которая прикрепляется к фасаду здания. Такие трубы используются преимущественно в пристроенных и встроенных котельных.

Автоматизация котельных

Современная котельная проектируется и изготавливается для работы в автоматическом режиме без постоянного присутствия обслуживающего персонала.

Крышная котельная многоэтажного дома

Здесь Вы можете ознакомиться с предложением от компании «Альянстепло», узнать что такое котельная на крыше дома, зачем она нужна и какие ее преимущества, а также ознакомиться с часто задаваемыми вопросами о ней.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
