Дефлектор на дымоход своими руками чертежи и примеры самоделок

Разновидности

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

  • ЦАГИ.
  • Дефлектор Григоровича.
  • Волпер.
  • Н-образный.
  • Флюгер.
  • Тарельчатый.
  • Вращающийся.
  • Искрогаситель.

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Дефлектор на дымоход своими руками чертежи и примеры самоделок

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме. В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений.

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

В зависимости от конструкции прибора определяются следующие его типы:

  • дефлектор Григоровича;
  • дефлектор ЦАГИ;
  • дефлектор круглый «Волпер»;
  • дефлектор в виде звезды «Шенард»;
  • Н-образный дефлектор;
  • дефлектор открытого типа Astato.

Дефлекторы делят на несколько видов. Очень кратко опишем самые популярные конструкции:

  1. 1. Устройство ЦАГИ. На большинстве домов и зданий монтируются именно такие дефлекторы. Они имеют форму цилиндра, подходят для труб разного назначения (дымовые, вентиляционные), поэтому их часто называют универсальными. На приспособление ЦАГИ сверху фиксируется специальный канал. По сечению он должен быть больше трубы. Указанный канал играет роль диффузора. Порывы ветра сталкиваются с ним, образуя полосы разрежения сзади и спереди и участки повышенного давления по бокам.
  2. 2. Дефлектор Григоровича. Аналогичен описанному выше устройству. Но он характеризуется особым свойством. Разработка Григоровича прекрасно зарекомендовала себя в местностях с низкими и несильными ветрами. Даже когда на улице полностью безветренная погода, этот дефлектор дает прекрасную тягу.
  3. 3. Конструкция Ханжонкова. Изготавливается в виде добавочной стенки вокруг дымовой или вентиляционной трубы. Обязательно оснащается дождевиком в виде тарелки. Этот элемент заглубляется внутрь дополнительной стенки и выполняет функцию вытяжного купола.
  4. 4. Круглое устройство Вольперта. Конструктивно отличается от ЦАГИ своей верхней частью. Обычно дефлекторы круглой формы ставят на дымовые тракты в саунах и банях. Делают приспособления из меди, нержавейки либо оцинковки.
  5. 5. Astato (тарельчатый). Открытое изделие, гарантирующее отличную тягу при любом направлении ветра. Характеризуется простой конструкцией и высокой эксплуатационной надежностью. Изготавливается из металла (нержавеющая либо оцинкованная сталь).
  6. 6. Вращающийся дефлектор. Если отопление в доме осуществляется при помощи газового котла, специалисты советуют устанавливать именно такое изделие. Учтите! Вращающиеся конструкции не функционируют при сильном обледенении и в безветренную погоду.

Меньшей популярностью пользуются дефлекторы с флюгером в верхней части и вращающимся корпусом, Н-образные приспособления, шаровидные изделия, устройства Шенард. Они имеют более сложную конструкцию. При этом их трудно назвать универсальными.

Кроме чисто утилитарной функции, дефлекторы имеют и декоративное значение. Они придают крыше и всему зданию завершенный вид, делают постройку оригинальной. Описываемые устройства подбираются с учетом используемого кровельного материала и архитектурного стиля строения. Дефлекторы бывают с полукруглыми и плоскими верхними частями, с так называемой щипцовой крышей, с открывающейся крышкой.

В последнее время производители дополнительно покрывают металлические конструкции пластиковыми либо эмалированными защитными слоями. Это еще больше увеличивает время эксплуатации изделий. Правда, слои из пластика можно накладывать только на вентиляционный дефлектор. Если речь идет о дымовой трубе, подобный вариант неприемлем из-за высокой опасности разрушения покрытия под действием горячего воздуха.

Хотя конструкция и принцип работы дефлекторов на дымоход практически не отличаются в разных моделях, можно выделить наиболее популярные у пользователей разновидности этих устройств:

  • ЦАГИ — имеет форму цилиндра и венчается небольшим конусом, изготавливается из оцинкованной или нержавеющей стали.
  • Тарельчатый — модель с простой открытой конструкцией, обеспечивает тягу вне зависимости от скорости и направления ветра.
  • Круглый «Волпер» — аналог ЦАГИ, имеет похожую форму, немного отличается в верхней части (конус заменён пластиной).
  • Дефлектор Григоровича — ещё одна разновидность ЦАГИ, в конструкции которой конус направлен вниз.
  • Н-образный — имеет два канала, благодаря этому воздух поступает в трубу с двух сторон.

Дефлектор-флюгер — модель с вращающимся корпусом и флюгером, меняет положение в зависимости от направления ветра.Вращающийся — самый эффективный дефлектор на дымоход для газового котла. Вращается в одном направлении, создаёт хорошую тягу и защищает трубу от загрязнений.

Зачем нужен дефлектор на дымоход и как он работает

До того, как заняться производством и монтажом дефлектора, узнаем об его устройстве и принципах работы. У прибора есть три главные детали. Цилиндр, диффузор и колпак (называемый еще зонтом). Еще на него могут производить установку кольцевых отбоев. Варианты дефлектора бывают самыми разнообразными, различаться друг от друга по форме и по размерам, только работают они все практически по одним и тем же принципам.

Каковы эти принципы? Верхний цилиндр останавливает потоки воздуха, они бьются в него и позже окружают. Какая-то доля воздушных потоков, поднимаясь по цилиндру вверх, подхватывает идущие дымовые потоки и засасывает их. Тяга увеличивается. Причем это совершенно не зависит от направления ветра. Тяга всегда будет хорошей.

Верхний цилиндр имеет щели, благодаря которым и происходит засасывание дымового потока. Благодаря этим принципам, дефлекторы приобрели популярность на рынке продукции дымоотводов, а так же за счет других своих положительных качеств.

Даже самая лучшая печь не сможет показать хорошие результаты работы, если её дымоход не будет создавать необходимую тягу. Именно этот фактор влияет на эффективность подачи воздуха и своевременное удаление отработанных газов.

Ухудшению тяги и уменьшению КПД способствует сильный ветер и резкие перепады атмосферного давления. Эти погодные факторы являются причиной турбулентности потоков отходящих газов и могут вызвать обратную тягу, при которой направление движения продуктов сгорания меняется на противоположное. Кроме того, в открытый дымоход легко попадают осадки и мусор, из-за чего значительно уменьшается сечение дымового канала. Понятно, что ни о какой нормальной работе печи в таких условиях не может быть и речи.

Читать далее:  Как выбрать конвекторный обогреватель какой купить лучше

Дефлектор на дымоход своими руками чертежи и примеры самоделок

Являясь отражателем воздушных потоков, дефлектор, по сути, служит обычной преградой для ветра.

Натыкаясь на препятствие, поток воздуха обходит его с двух сторон, поэтому сразу же за отражателем возникает область низкого давления. Это явление известно ещё со школьного курса физики как эффект Бернулли. Оно-то и способствует усиленному отводу газов из зоны горения и позволяет снабжать печь необходимым количеством воздуха.

Как работает дефлектор
Принцип действия дефлектора основан на появлении зоны низкого давления с подветренной стороны

Совсем недавно этой темой пристально занимались инженеры. Во время многочисленных экспериментов они выяснили, что одним лишь правильным подбором дефлектора тепловую эффективность работы печи можно увеличить на 20%. Важно и то, что отражающее устройство улучшает аэродинамические свойства дымохода независимо от силы и направления ветра, наличия осадков и других погодных факторов.

При монтаже дефлектора обязательно должен выполняться ряд условий, влияющих на эффективность его работы:

  • в районах с порывистыми ветрами рационально использовать Н-образные усилители тяги;
  • в северных регионах нежелательно устанавливать дефлекторы вращающегося типа;
  • при установке круглого дефлектора на квадратную печную трубу изготавливают специальный переходник;
  • усилитель тяги не рекомендуется монтировать там, где соседние постройки могут создавать аэродинамическую тень;
  • устройство для усиления тяги должно обдуваться ветром с любого направления.

Для установки дефлектора можно воспользоваться двумя способами. В первом случае устройство для усиления тяги крепят непосредственно к печной трубе, используя хомуты, заклёпки или резьбовые соединения. Второй метод подразумевает присоединение дефлектора к специальному переходнику, внутренний диаметр которого позволяет попросту насадить устройство на дымоход. Последний способ удобно применять, если доступ к печной трубе ограничен или она имеет значительную длину.

Крепление дефлектора к дымоходу
Для фиксации дефлектора на печной трубе подойдёт металлический хомут подходящего диаметра

В общем случае монтаж дефлектора выглядит так:

  1. Подбирают отрезок трубы, диаметр которого на несколько миллиметров превышает размер дымохода.
  2. На расстоянии 10–15 см от торца заготовки проделывают отверстия под крепёж. Такие же сверления выполняют и в присоединительном патрубке отражателя.
  3. Отверстия в трубе и дефлекторе совмещают, продевают сквозь них шпильки и с обеих сторон фиксируют гайками. В дальнейшем выступающие внутрь патрубка шпильки послужат упором для трубы дымохода.
  4. Устройство поднимают наверх и насаживают на дымоход. Для окончательного крепления конструкции используют металлический хомут подходящего размера.

Для того чтобы устранить опасность подсоса воздуха, место стыка уплотняют базальтовой ватой, асбестовым шнуром или любым термостойким герметиком.

От того, насколько грамотно будет организована тяга в печной трубе, зависит не только экономичность и производительность теплового агрегата, но и безопасность ваших близких. Улучшить отвод отработанных газов сможет даже простой дефлектор, сделанный своими руками. Необходимо только придерживаться точных размеров и при изготовлении устройства для улучшения тяги проявить максимальную аккуратность и повышенное внимание.

Функциональность изделий

Грибки для дымоходных труб представляют собой простые устройства, выполняющие важную функцию. Потоки воздуха разделяясь о колпак проникают в канал, вызывая эффект «подсасывания». Это приводит к появлению участка, где преобладает пониженное давление. В это направление и устремляется дым. Важно учитывать, что воздух может перемещаться горизонтально или же под углом.

Правила самостоятельного изготовления устройства

Простейшее устройство дымового дефлектора на дымоход можно сделать своими руками из мягких листов стали. Для этого потребуются следующие материалы и инструменты:

  • лист оцинковки или нержавеющей стали толщиной 0,5–1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Подготовительная часть включает в себя расчёт параметров устройства и изготовление чертежей-заготовок будущей конструкции. Чтобы сделать расчёт, необходимо измерить внутренний диаметр дымохода (d) и исходя из него высчитать размер деталей по следующим формулам:

  • Высота конструкции = 1,6 – 1,7 d
  • Ширина диффузора = 1,2 – 1,3 d
  • Ширина зонта = 1,7 – 1,9 d

Для более точного расчёта можно использовать специальные таблицы, в которых указаны стандартные диаметры каналов дымохода.

Изготовить самодельный дефлектор можно по следующей схеме:

  • На листе бумаги или картона делается чертёж всех деталей в натуральную величину. Затем заготовки вырезаются и примеряются друг к другу на предмет правильного расположения и соединения.изготовление шаблонов
  • Шаблон прикладывается к листу металла, на нём отмечаются контуры будущих деталей дефлектора. Затем из стали нужно вырезать заготовки при помощи ножниц по металлу.
  • На срезах лист следует загнуть на 5 мм при помощи молотка, таким образом достигается дополнительная прочность деталей.загибание краёв
  • В местах предполагаемого соединения деталей друг с другом, нужно отбить поверхность листа молотком, чтобы сделать его более тонким.
  • Диффузор и внешний цилиндр изготавливаются путём сворачивания листа в кольцо. Чтобы закрепить металл в такой форме, нужно просверлить отверстия для крепежей и зафиксировать конструкцию при помощи болтов и заклёпок. А также можно использовать сварку.установка зонтика
  • Колпак-зонтик фиксируется тем же способом, но сворачивается в форме конуса.
  • Для крепления колпака к диффузору используются скобы из оцинковки. Для их изготовления нужно вырезать из оцинковки 4 полоски длиной до 20 см. Их подгибают с двух сторон, придавая им П-образную форму. Затем заготовки при помощи болтов крепят на нижнюю часть колпака за верхнюю перекладину.
  • При помощи скоб зонтик крепится к диффузору, затем вся конструкция монтируется на трубу.окончательная сборка

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса.

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски.

Дефлектор на дымоход – делаем эффективное устройство самостоятельно

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

Учитывая немалые цены на заводские устройства, можно попробовать сделать дефлектор вентиляционный своими руками, приложив некоторые усилия. Оказывается, если изготовить дефлектор цаги своими руками, можно сберечь до $40! Надо только приобрести лист оцинкованной стали, иметь необходимые инструменты, кое-какой материал и желание.

Самостоятельное производство устройства дефлектора дымохода предусматривает использование: линейки, рулетки, набора для черчения, маркера, киянки, ножниц по металлу, дрели, сверл, сверлоконечных саморезов или заклепочника, пресс-шайб на 15 миллиметров. Также потребуется лист металла(оцинкованная, нержавеющая сталь и пр.)Для крепления понадобится использование подручного металла – алюминия, шпилек и пр.

Итак, расчеты мы провели. Теперь возникает вопрос – как сделать такое устройство? Из картонки мы вырежем элементы конструкции устройства и попробуем соединить их так, как они будут соединяться в готовом устройстве. Если все соединяется нормально, переносим картон на листовой металл. Кладем вырезанные детали на лист и с помощью маркера рисуем их на металле.

Используя ножницы по металлу, кроим детали будущего устройства. На участках, где металл резался, подгибаем его плоскогубцами и простукиваем с помощью молотка. На участках загибов расклепываем металлический лист с целью сделать его тоньше. Диффузор сворачиваем в виде цилиндра, краешки просверливают и заклепывают.

Потом проводим клепание верхнего и нижнего конусов. Ввиду большего размера верхнего конуса, если сравнивать с нижним конусом, край верхнего конуса используется для их фиксации. В ней вырезаем шесть лапок и загибаем. Перед сбором зонта на нижний конус производим установку шпилек для крепежа на диффузор.

При креплении к лапкам, их устанавливаем с внешней стороны на клепки. Диффузор скрепляем с зонтом шпильками или алюминиевыми пластинами. Для шпилек предусмотрено изготовление петель к дефлекторному корпусу. При этом шпилька огибается с помощью лоскута оцинкованной стали и с ней сверлят отверстия для монтажа.

Читать далее:  Как самостоятельно установить счетчики воды схемы установки своими руками

Прежде чем приступить к созданию дефлектора, нужно запастись следующими материалами и инструментами:

  • лист стали 0,5-1 мм (подойдет оцинкованная либо нержавеющая);
  • ножницы по металлу;
  • дрель;
  • заклепочник;
  • картон.

Создание чертежа дефлектора на дымоход – очень важный этап работы.

внутренний диаметр дымохода, d, мм высота дефлектора, H, мм ширина диффузора, D, мм
1 120 144 240
2 140 168 280
3 200 240 400
4 400 480 800
5 500 600 1000

Если в таблице вы не нашли нужного значения, то рассчитать размеры можно по следующим формулам:

  • D=2d;
  • ширина зонта=(1,7…1,9)d;
  • полная высота дефлектора=1,7d.

Необходимо максимально точно определить диаметр дымохода и параметры элементов конструкции. Расчеты также должны быть выверенными. От этого зависит, насколько удачно получится установить дефлектор и как он будет выполнять свои функции. Формы трубы и устройства должны совпадать. Например, при наличии квадратного сечения дымохода таким же нужно делать и дефлектор. Однако подобная форма может привести к менее эффективной работе прибора.

Последовательность действий такова:

  1. Сначала все детали вычерчиваются на бумаге в натуральную величину и вырезаются.
  2. Бумажные элементы соединяются так, как они должны быть в готовом изделии. Если все подогнано правильно, можно то же самое повторить на металле.
  3. Бумажные элементы выкладываются на стальной лист и обводятся маркером. Затем ножницами вырезаются детали. В местах среза металл нужно подогнуть пассатижами и простучать молотком.
  4. На загибах стальной лист расклепывается, чтобы он стал тоньше.
  5. Диффузор изготавливается из куска металла, который сворачивается цилиндром. Для соединения краев просверливаются отверстия. Уголки скрепляются заклепками, болтами или сваркой. Лучше использовать не дуговой, а полуавтоматический сварочный аппарат, чтобы не прожечь стальной лист.
  6. Аналогичным образом изготавливается внешний цилиндр. Далее делается колпак (сворачивается конус из куска металла, края соединяются).
  7. Затем из стального листа вырезаются 3-4 полоски длиной около 20 см и шириной примерно 6 см. Они подгибаются и отбиваются молотком. В колпаке на расстоянии 5 см от края просверливаются отверстия под болты. Полоски к нему прикрепляются и загибаются в форме буквы П.
  8. Полученными скобами зонтик присоединяется к диффузору. Затем готовый механизм вставляется во внешний цилиндр.

Если собирается дефлектор Григоровича, то нужно дополнить конструкцию обратным конусом, который в диаметре должен быть на 3-4 см меньше, чем защитный зонт. Когда обе детали изготовлены, меньшую необходимо вложить в большую и обвести маркером. Затем на крупном конусе делаются надрезы до проведенной линии, чтобы получить примерно 8 полосок на одинаковом расстоянии. Эти элементы загибаются внутрь. С их помощью обратный конус надежно фиксируется в защитном зонтике без применения крепежных деталей или сварки.

При использовании обратного конуса крепление зонта к диффузору лучше осуществлять с помощью шпилек. Для этого в обратном конусе просверливаются по кругу три отверстия. В них вставляются шпильки, которые фиксируются гайками. Затем конус крепится к зонту, как описано выше. С внешней стороны верхней части диффузора фиксируются петли из жести или алюминия.

Конструкцию можно выбрать любую. Важно выполнить правильный чертеж дефлектора, по которому изготавливается изделие.

Конструкции

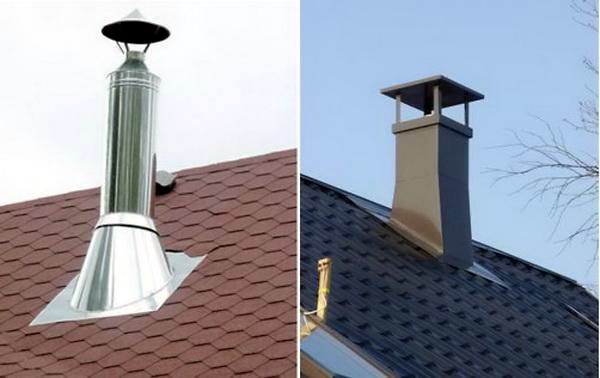

На сегодняшний день разработаны грибки самых различных разновидностей. Мы расскажем вам о наиболее популярных из них.

Итак, согласно отзывам потребителей, наибольший интерес представляют:

  1. Дефлектор Вольперта — Григоровича. Характеризуется круглой формой и конусообразным зонтиком. Как правило, не оснащен капельником.
  2. Четырехскатный грибок. Имеет прямоугольную форму. Ставится на дымоходы из кирпича с такой же конфигурацией.
  3. Грибок с полукруглой крышей. Дизайн данной разновидности достаточно эстетичный. Его часто можно увидеть на кровле зданий, сооруженных в европейском стиле. Но эффективность этого грибка к сожалению низкая.
  4. Плоский козырек. Обладает плоским прямоугольным навесом. Такие изделия характерны при обустройстве домов в стиле минимализма. Важно знать, что на кронштейны данного изделия в зимний период воздействуют сильные нагрузки. Это связано с накапливанием снега на зонтике.
  5. Стандартный грибок. Имеет пирамидальную конструкцию. Изготовляют данную разновидности из листа металла и соединяют с фартуком-капельником с помощью специальных кронштейнов.

Теперь посмотрим, какой возможно и как сделать дефлектор на дымовую трубу самостоятельно. Проще всего начинать с несовершенного дефлектора-зонта; его возможности гораздо шире, чем может показаться, а материалов и не очень сложной работы требуется немного.

В климатических условиях РФ дефлектора-зонта на печную трубу чаще всего оказывается достаточно, тем более, что угара по его вине тоже не отмечено. Но – если дымник-зонт сделан правильно. Самая распространенная ошибка – колпак слишком высоко поднимают на стойках. Вернуть 100% исходную тягу это не поможет, но вероятность задувания в трубу резко возрастает.

Правильные размеры дефлектора-зонта на дымовую трубу даны слева на рис. Для труб с просветом диаметром 100-200 они уменьшаются пропорционально, а затем величина H1 увеличивается в 1,3 раза для труб 150-200 мм и в 1,6 раза для труб 100-150 мм.

Справа на рис. даны размеры незадуваемого дефлектора-зонта, но в условиях РФ такой лучше ставить на вентиляционную трубу естественной вентиляции, т.к. сетка быстро обрастает сажей или конденсатом дымовых газов, и тогда на нее очень хорошо налипает пыль.

Для дымоходов маломощных бытовых печей/котлов (прим. до 40 кВт) ее можно упростить, выполнив этажи одинаковыми, поз. 2. Каждый этаж – обрезанный вдвое по высоте конус Григоровича (см. выше); расстояние между этажами равно высоте этажа. Верхний этаж щипцовый, т.е. срезанная вершина конуса закрыта глухой крышкой.

3-этажный зонт на вентиляционную трубу (поз. 3) реже обмерзает и меньше засоряется, чем зонт с сеткой. Для труб 130-200 мм размеры меняются пропорционально. И, наконец, дефлектор Кирюшкина (поз. 3; все конусы – Григоровича) используется преимущественно как активно-пассивный – под малым конусом ставят маломощный дымосос на 12 В 100-200 мА.

Прежде чем браться за аэродинамически открытый дефлектор, посмотрим, как модифицируется под частный дом самый совершенный дефлектор ЦАГИ. Его исходная конструкция была рассчитана в первую очередь на промышленные объекты и затем на многоквартирные дома.

Дефлектор на дымоход своими руками чертежи и примеры самоделок

Чертежи 3-х вариантов дефлектора ЦАГИ даны на рис. Размеры исходного промышленного варианта приведены справа вверху. Не полностью, т.к. рассчитан он на прочную трубу и уж никак не на сэндвичевый дымоход. Для дымохода частного домовладения более подойдет работающий по такой же схеме дефлектор Ханженкова (слева на рис.). Он дает меньшую горизонтальную ветровую нагрузку и его можно вставлять в трубу, как описано ниже.

А справа на рис. – размеры вентиляционного дефлектора ЦАГИ. Его можно из пассивного превратить в пассивно-активный, выкрасив обечайку черным кузнечным патом или др. краской, хорошо поглощающей тепловое излучение земли и окружающих дом объектов. Вентиляторы в отдушинах домовой системы вентиляции нужно, конечно, оставить, но включать их придется изредка. Как сделать своими руками дефлектор ЦАГИ, см. видео

Как рассчитать размеры

Важнейшим этапом в работе является расчет дефлектора. Расчеты чертежей будут связаны с актуальным параметром – диаметром канала D. Здесь показан чертеж дефлектора.

Схема дефлектора

Схема устройства дефлектора для самостоятельного изготовления по размерам

Согласно таблице, можно произвести расчет простого дефлектора, отталкиваясь от размера диаметра трубы дымохода (канал D).

Показатель Коэффициент D
Нижний диаметр диффузора 2
Верхний диаметр диффузора 1,5
Высота диффузора 1,5
Заглубление трубы в диффузор 0,15
Высота конуса 0,25
Высота зонта 0,25
Высота обратного конуса 0,25
Зазор зонта и диффузора 0,25

Диаметр нижний диффузора равен 2 D. Отсюда — 2×20=40 см;

Диаметр верхний диффузора равен 1,5 D. Отсюда — 1,5×20 = 30 см;

Высота диффузора 1,5 D. Отсюда — 1,5×20=30 см;

дефлектор

Заглубление трубы в диффузор 0,15 D. Отсюда — 0,15×20=3 см;

Высота конуса 0,25 D. Отсюда — 0,25×20= 5см;

Высота зонта 0,25 D. Отсюда — 0,25×20= 5см;

Высота обратного конуса 0,25 D. Отсюда — 0,25×20= 5см;

Зазор зонта и диффузора 0,25 D. Отсюда — 0,25×20= 5см.

Прежде чем приступить к изготовлению дефлектора на дымоход, необходимо создать рабочий чертеж, в котором будут указаны все размеры устройства. А для этого необходимо выполнить правильный расчёт высоты дефлектора, диаметра входящего патрубка и колпака.

Дефлектор на дымоход своими руками чертежи и примеры самоделок

В специальных таблицах содержится информация о размерах приспособлений для стандартных дымоходов.

Таблица размеров

Диаметр канала (внутренний), мм d Высота дефлектора, мм Н Ширина диффузора, мм D
120 145 241
140 167 280
200 241 400
400 481 800
500 600 1000

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

  • Высота дефлектора = 1,6 (1,7)×d.
  • Ширина колпака = 1,7 (1,8)×d;
  • Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Читать далее:  Технология монтажа полипропиленовых труб своими руками

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

Выглядят они следующим образом:

  • диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
  • высота диффузора — 1.5*D;
  • погружение канала в диффузор — 0.15*D;
  • высота обоих конусов зонтика — 0.25*D;
  • расстояние между диффузором и колпаком — 0.25*D.

Установка устройства — этапы монтажа

Установить дефлектор на дымоход своими руками можно двумя способами: непосредственно на отверстие кирпичного канала или при помощи соединительной трубы. Первый вариант монтажа подходит лишь в том случае, если канал изначально был сконструирован под последующую установку зонта. Второй вариант является более универсальным и безопасным, он подходит для всех типов каналов дымоотвода.

Чтобы осуществить монтаж и установку конструкции, потребуется взять резьбовые шпильки и отрезок трубы с диаметром, немного превышающим размеры дымового канала. Установка на трубу производится по следующей схеме:

  • Отметить места будущих крепежей на трубе (в 10–15 см от края) и диффузоре.
  • Просверлить отверстия в деталях по намеченным точкам, убедиться в их совпадении, примерив элементы друг к другу.
  • Продеть через отверстия резьбовые шпильки и зафиксировать их гайками с обеих сторон на диффузоре и трубе. Гайки лучше закручивать одновременно, чтобы не согнуть лист металла.
  • Поднять конструкцию на крышу дома, надеть трубу на дымоход и зафиксировать её хомутами.

Необходимо проследить, чтобы все части конструкции точно соединялись друг с другом, не оставляя зазоров и щелей. Для этого нужно особенно плотно закрепить трубу хомутами, по возможности — обработать стыки герметиком.

Установить флюгер на дымоход своими руками несколько сложнее, чем монтировать устойчивую конструкцию обычного диффузора. В кладке дымоотвода сверлят отверстия для фиксации нижнего цилиндра флюгера. Его закрепляют при помощи болтов. Очень важно подобрать модель флюгера в точном соответствии с диаметром дымовой трубы. Особенности монтажа состоят и в том, что конструкцию нужно закрепить на вертящейся оси флюгера.

Собрав устройство, проводят его установку. Специалисты советуют провести снятие верхнего участка трубы и сделать монтаж на верстаке. Затем уже собранную конструкцию установить на крышу на дымоход. Крепят с помощью шпилек либо лапок. Крепить следует надежно, так как устройство подвержено сильным ветрам.

Фигурное изделие

При фиксации устройства на керамический дымоотвод или изготовленный из кирпича предусмотрено применение переходных патрубков. Для дымоотводов каминов предусмотрено использование ножек или стальных подпорок. Устройства применяются для печей, работающих на твердом печном топливе. Как проводится установка устройства?

Сначала проводим установку входного патрубка путем сверления тела и трубы. Монтируем его на заклепках или болтах. Воронка диффузора крепится на кронштейны патрубка. Есть вариант замены кронштейнов хомутами. И наконец, проводим крепеж колпака дефлектора к усеченному конусу диффузора, используя болты или заклепки.

Конечно, дефлектор, сделанный своими руками, не будет иметь эстетичный вид. Но пользу он принесет немалую. Во-первых, усилится тяга на 15-20%. Во-вторых, устройство защитит крышу от попадания на нее искры. Влага и мусор не проникнут в дымовое отверстие. В-третьих, дефлектор заменит 1,5-2 м трубы. Целесообразность установки подобных устройств на дымоотводных системах доказана давно.

В настоящее время создано много видов подобных конструкций. Все они служат целям увеличения дымоходной тяги, предотвращения попадания в систему дымоотвода осадков и мусора, а также пожаробезопасности здания. Рынок изобилует различными видами дефлекторов. Какой вид устройства выбрать – должно быть вашим решением. Но какой бы ни была конструкция вашего дефлектора, преимущества его использования можно ощутить в ближайшую первую зиму.

Устройство и виды дефлекторов

Прежде чем узнать, как правильно монтировать вытяжной прибор на дымоход, нужно разобраться с тем, как он устроен.Обычно это изделие состоит из трех основных частей: цилиндра, диффузора и колпака. А также на него устанавливаются кольцевые отбои. Конструкции могут быть очень разными, существенно отличаться формой и размером, однако принцип действия всех модификаций всегда один.

Несмотря на существование множества моделей дефлекторов, в своей основе они построены с использованием следующих конструктивных элементов:

  • входного патрубка с ниппельным или фланцевым соединением;
  • внешнего цилиндра, который называют диффузором;
  • корпуса;
  • конусообразного колпака, именуемого зонтиком;
  • кронштейнов для крепления зонтика.
Устройство дефлектора
Различные дефлекторы имеют общие конструктивные элементы

Для изготовления дефлекторов своими руками лучше всего подходит листовая оцинкованная или нержавеющая сталь. В дополнение к этим материалам промышленностью освоен выпуск устройств с защитным эмалевым слоем или покрытием из термостойкого пластика.

Среди множества дефлекторов, которые можно сделать своими руками, можно выделить несколько наиболее популярных конструкций.

Дефлектор ЦАГИ

Дефлектор ЦАГИ относится к универсальным устройствам, которые можно устанавливать на любой трубе — печной, вытяжной или вентиляционной. Разработанное в Центральном аэрогидродинамическом институте им. Жуковского устройство имеет простую конструкцию с открытой проточной частью и защитой от обратной тяги.

Существуют две разновидности отражателей ЦАГИ, предназначенных для внешнего или внутреннего монтажа. Благодаря множественным достоинствам, дефлектор этого типа получил широкую популярность у домашних мастеров. Вместе с тем конструкция не лишена и недостатков. «Слабым звеном» является узкое проходное сечение, которое может перекрываться слоем наледи на внутреннем цилиндре.

Дефлектор ЦАГИ
Делектор ЦАГИ отличается простой конструкцией и превосходными эксплуатационными характеристиками

Тарельчатый

Этот дефлектор получил своё название из-за нескольких конусов (тарелок) в своём составе и относится к устройствам с открытой проточной частью. Отражатель имеет совмещённый с конусом защитный зонтик и нижнюю часть в виде колпака с отверстием для выхода дыма. Разрежение возникает благодаря направленным друг к другу тарелкам, которые образуют сужающийся канал для набегающих воздушных потоков.

Дефлектор тарельчатый
В тарельчатом дефлекторе разрежение возникает в зазоре между направленными друг к другу конусами

Круглый «Волпер»

Устройство имеет сходную с отражателем ЦАГИ конструкцию. Отличия касаются лишь верхней части дефлектора. Колпак, защищающий внутреннюю часть дымовой трубы от мусора и осадков, установлен поверх диффузора, что устраняет некоторые недочёты устройства, разработанного в ЦАГИ им. Жуковского.

Круглый «Волпер»
«Волпер» имеет минимальные отличия от усилителя тяги ЦАГИ, которые обеспечивают ему преимущества при отсутствии ветра

Все дефлекторы на дымоход имеют одинаковую конструкцию и состоят из четырёх элементов:

  • цилиндр;
  • диффузор;
  • кольцевые отбои;
  • защитный колпак.

Устройства могут отличаться по дизайну, габаритам и количеству дополнительных элементов, однако все они работают по единому принципу.

5 видов изделий

Так как конструкция не создаёт сопротивления внутреннему потоку воздуха, дым не попадает обратно в помещение и эффективно выводится за пределы здания. Кроме того, устройство защищает канал от грязи и мусора и выглядит эстетично.

Исследования показывают, что установка дефлектора на дымовую трубу повышает эффективность отопительных приборов на 15–20%. Однако эта величина зависит не только от дефлектора, но и от особенностей расположения и диаметра сечения дымохода.

Как сделать дефлектор своими руками

Независимо от того, какая модель дефлектора выбрана для изготовления своими руками, работы ведутся в определённой последовательности. Сначала делают замеры печной трубы и на основании таблиц и чертежей выполняют расчёт параметров выбранной конструкции. Далее составляют развёртку корпуса дефлектора и чертежи деталей с реальными размерами.

В качестве примера покажем, как можно построить одну из самых популярных в нашей стране конструкций — дефлектор ЦАГИ. Такой отражатель на дымоход можно сделать своими руками даже при минимальных слесарных навыках.

Прежде чем приступить к работе, следует подготовить такие материалы и инструменты:

  • листовую оцинкованную или нержавеющую сталь толщиной до 1 мм;
  • плотный картон для изготовления лекал;
  • карандаш;
  • линейку;
  • циркуль;
  • чертилку из инструментальной стали;
  • плоскогубцы;
  • ножницы — канцелярские и по металлу;
  • дрель и свёрла для работы со сталью;
  • заклёпочник.

Для постройки вращающихся дефлекторов дополнительно понадобятся подшипники, металлические трубы и прутки, болты, гайки и инструмент для нарезания резьбы.

Прежде чем приступать к раскрою металла, необходимо рассчитать параметры конструкции и сделать чертежи. Для определения размеров дефлектора требуется измерить внутренний диаметр трубы дымохода (d) и произвести расчёт по следующим соотношениям:

  • ширина внешнего кольца — 2d;
  • высота внешней части с колпаком — 1,2d d/2;
  • диаметр диффузора в верхней части — 1,25d;
  • диаметр козырька (зонта) варьируется в пределах от 1,7d до 1,9d;
  • высота крепления внешнего кольца — d/2.
Чертёж дефлектора
На чертёж дефлектора ЦАГИ наносятся пропорции сторон, необходимые для определения размеров отдельных элементов

https://www.youtube.com/watch?v=rHE3H-foBf0

Для удобства расчётов внешние параметры дефлекторов внесены в таблицу, где они представлены для печных труб самых распространённых размеров.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
