Давление в системе отопления как повысить давление когда оно падает

Что делать

Проблему низкого давления нельзя игнорировать, потому что она может указывать на более серьезные неисправности отопительных приборов, котла или разгерметизацию контура. Помимо этого в системе, длительно работающей при пониженном давлении, может выходить из строя различное оборудование.

При открытой прокладке трубопроводов найти место протечки намного проще. Для начала проверьте герметичность всех соединительных участков. Осмотрите пол под отопительными приборами и магистралью. Под местом протечки появляются небольшие лужицы. Даже если вода испарилась, на полу останется солевой след.

При скрытой разводке выявить течь сложнее. Лучше обратиться за помощью к профессиональным мастерам, у которых есть оборудование для обнаружения скрытой течи. Перед проверкой из контура сливают теплоноситель. После этого перекрывают котел и радиаторы, и подают воздух под давлением. На негерметичных участках будет слышен свист.

После выявления проблемного места ремонт выполняют одним из подходящих способов:

  • если течь появилась в месте ослабленного соединения, то его плотнее подтягивают;
  • поврежденный коррозией трубопровод вырезают и заменяют новой трубой;
  • поврежденный узел полностью заменяют;
  • если требуется, соединения плотно заматывают герметизирующей лентой.

При отсутствии течи причину ищут в работе нагревательного оборудования.

Чаще причины следующие:

  1. Выход из строя подпиточного крана. Это происходит из-за повреждения или износа уплотнителя. Этот элемент несложно заменить.
  2. Если причина связана с микротрещинами в теплообменнике, то котел полностью демонтируется. После этого его тестируют воздухом. При выявлении разгерметизации теплообменника его заменяют новом устройством.

Если проблем в сети не выявлено, а падение давления продолжается, то стоит проверить котельное оборудование. Обслуживать его может только специалист, который имеет соответствующее образование. Если давления нет, или оно подает постоянно, но не резко, то необходимо периодически подпитывать систему. Проблемы могут возникать из-за маленьких трещин в теплообменнике котла. Они появляются из-за заводского брака, из-за гидроударов, поломки подпиточного крана и пр.Время адаптации системы отопления после запуска:

  1. Следует знать, что падает давление в системе отопления, которую только запустили, постоянно, это является нормой. Волноваться из-за этого не стоит. К этим падениям приводит растворенный в теплоносителе воздух, который выходит постепенно в автоматическом режиме, или можно выпустить его из радиаторов ручным способом. После этого нужно добавить воды в сеть, первое время это нужно делать, но так можно повысить уровень до нормальных показателей;
  2. Если после того, как запущено оборудование, прошло четыре недели, а давление пропадает, или его нет совсем, то проблемы могут скрываться в неверном выборе объема расширительного бачка. Если это так, то срабатывает предохранительный клапан и сбрасывается вода, а когда тепловое устройство остывает, то возникает падение показателей. В таких обстоятельствах, чтобы поднять давление, следует поменять расширительный бачок;
  3. Если объем бачка отвечает параметрам системы отопления, то проблемы падения давления воды могут возникать из-за того, что сеть разгерметизована. Устранение протечек воды в теплоустройстве помогает решить проблему падения давления.

На практике давление выбирают как можно больше, чтобы снизить динамические нагрузки и сопротивления труб и радиаторов, но не выше предела, который может выдержать самый слабый элемент в системе.

Нормированных значений для автономной системы отопления не существует, и выбор оптимального уровня определяется индивидуально.

Схема открытой системы отопления

Для открытой системы отопления расширительный бак, устанавливаемый в верхней точке контура, своей позицией и уровнем воды в нем задает рабочее давление всего контура.

Его объем подбирается не меньше 10% от всего объема контура отопления, а располагают бак на высоте примерно 3-5 метров над трубой верхней разводки.

На практике установлено, что с повышением давления в трубах до 2,4 бар, динамическое сопротивление для естественной циркуляции снижается. Более высокие значения наоборот ухудшают ситуацию.

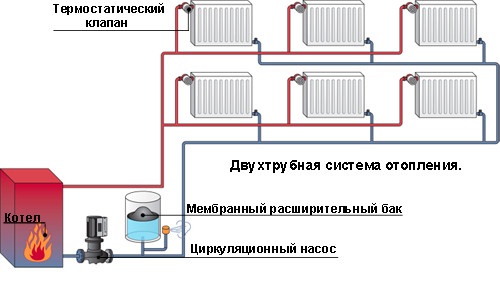

Для закрытых систем отопления давление в контуре является важнейшим параметром после температуры теплоносителя. Задается оно установками расширительного бака мембранного типа.

Нормальным диапазоном значений для систем отопления частного дома считается от 1,5 до 2,5 бар, причем ориентируются по верхнему допустимому пределу рабочего давления для самого слабого звена. Предохранительный клапан отсекает верхнюю границу, чтобы избежать разрыва труб или радиаторов.

Перепад давления в начале контура, если идти от горячего выхода котла, и в конце на холодном вводе должен составлять примерно 0,3-0,5 бара, что соответствует нормальному напору, поддерживающему циркуляцию теплоносителя.

Так как давления в трубах не должно опуститься ниже одной атмосферы, что привело бы к активному выделению растворенного газа в жидкости.

В зависимости от расположения расширительного бака в воздушной камере следует задать давление с учетом перепада под действием напора, заданного циркуляционным насосом.

Схема закрытой системы отопления: 1. Котел; 2. Клапан; 3. Терморегулятор; 4. Радиатор; 5. Балансировочный клапан; 6. Расширительный бак; 7. Шаровый кран; 8. Фильтр; 9. Насос; 10. Манометр; 11. Пердохранительный клапан.

Если все компоненты в контуре уже подобраны и согласованы, то нормальное давление настраивается при первом запуске как среднее значение с охватом характеристик всего оборудования: котла, циркуляционного насоса, расширительного бака, радиаторов и труб разводки.

Сложив вместе все допустимые диапазоны, достаточно выбрать узкую полосу в пересечении и определить его середину как номинальное значение. Одновременно сравнивая максимально допустимые значения, определяется настройка предохранительного клапана.

Разное давление в системе отопления возникает по ряду причин:

  • Утечка теплоносителя.
  • В системе имеется воздух.
  • Применение алюминиевых радиаторов.

Очень часто она может происходить из мест соединения, расширительного бака или батарей. Потеря воды идет в местах, пораженных коррозией, то есть оттуда, где имеется ржавчина.

Нельзя отбрасывать и вариант утечки через порванную мембрану расширительного бачка. При этом проверить течь можно, нажав на ниппель вверху бака. Если выделяется вода и воздух, значит, идет утечка теплоносителя. В норме должен быть только воздух. Если вы проверили всю магистраль, все стыки, и нигде нет утечки, то проблема падения давления связана с другой причиной.

Воздушные пробки в батарее

Причины появления воздушных пробок могут быть разными:

  • Нарушение технических требований при заполнении системы теплоносителем.
  • Плохая подготовка воды перед наполнением системы, то есть нет агрегата для принудительного удаления воздуха, растворенного в теплоносителе.
  • Завоздушивание теплоносителя, когда происходит подсос воздуха при неплотных соединениях.
  • Неправильная работа приспособлений для спуска воздуха — когда клапан засорен или не отрегулирован.

Давление в системе отопления как повысить давление когда оно падает

Наличие воздушных пробок в отопительных системах приводит к шумам. Это явление не только неприятно для жителей частного домика или многоквартирного дома, но еще и вредно для отопления.

Присутствие воздуха в отопительных приборах и трубах приводит к более опасным проблемам:

  • Во время шума трубопровод вибрирует, что ослабляет резьбовые соединения и разрушает сварные швы.
  • Система плохо развоздушивается, что не позволяет ее отрегулировать и может привести к прекращению циркуляции теплоносителя в отдельных батареях или стояках. При этом вполне возможно размораживание системы. А если движение теплоносителя прекращается не полностью, то уменьшается КПД отопительной схемы, и увеличивается расхода топлива.

При образовании и попадании воздуха в крыльчатку насоса, может произойти ее повреждение из-за появившейся нагрузки.

Существует несколько методов, позволяющих не допустить попадания воздуха в систему.

Система водяного отопления

Способ отопления дома с помощью жидкого теплоносителя (вода, или антифриз на водяной основе) на сегодняшний день представляет собой одну из самых основательных и надежных схем: вода нагревается в котле, переносится в радиаторы отопления, передает тепловую энергию воздушному пространству в доме и завершает круговорот возвращением в котел.

Владелец частного дома для питания котла чаще всего использует природный газ, но может и дрова, каменный уголь или керосин. Конструкция цепи отопления состоит из ключевых составляющих – котла, труб, радиаторов отопления – и вспомогательных – расширительного бака, гидравлического насоса, терморегуляторов, клапанов.

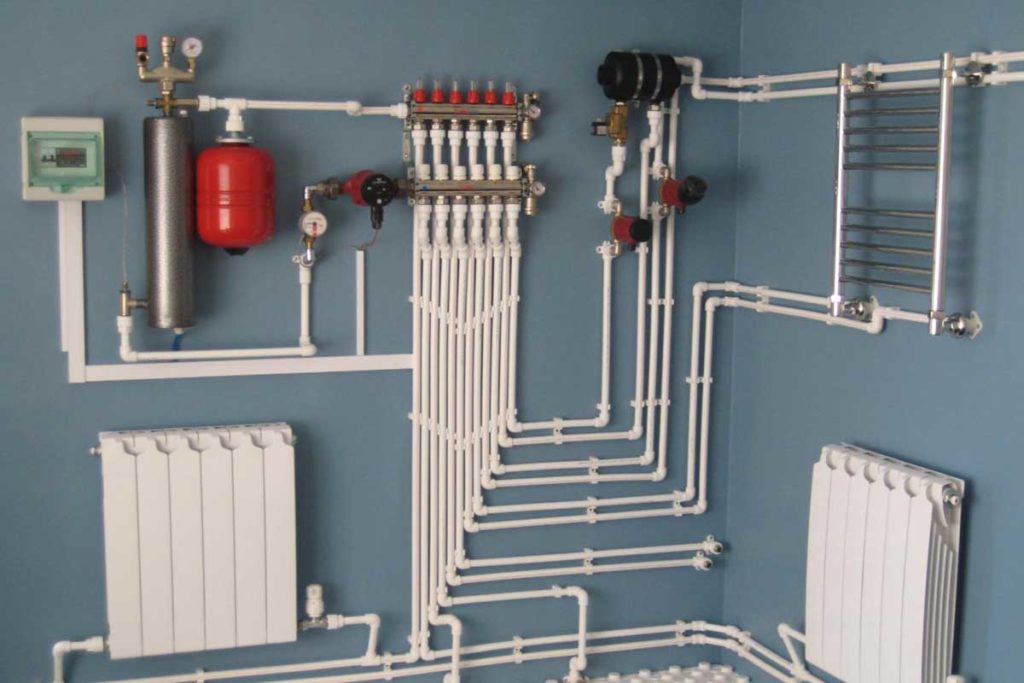

В современном доме, в большинстве случаев, устанавливаются автоматизированные котлы. Панель управления позволяет не только произвести включение – выключение котла, но и выставить параметры для его оптимальной работы.

Чем выше жёсткость воды, тем хуже это для отопления – накипь приводит к зарастанию просветов в трубах, выводит из строя теплообменники котла и убивает насосы.

Давление в системе отопления как повысить давление когда оно падает

Чистить систему от накипи – крайне тяжёлая задача на несколько дней. Проще один раз приложить усилия, чтобы правильно приготовить теплоноситель для отопления.

Мягкая вода есть не везде, но жёсткую воду можно умягчить в домашних условиях, прежде чем заливать её в систему. Для этого приобретаются специальные фильтры – умягчители.

Слишком стараться, умягчая воду, тоже не надо ведь у мягкой жидкости, выше кислотность, а это приводит к выделению углекислого газа и коррозии металлов. Высокая кислотность также у антифризов с гликолем в составе. Снизить его вредоносное действие помогают присадки – ингибиторы (силикаты, амины, фосфаты и другие).

Хороший показатель кислотности: 8,5 – 9,5 pH.

Рецепт: можно смешать водопроводную воду с дистиллированной, в соотношении 1:1.

После смешивания, получившуюся жидкость требуется прокипятить (чтобы удалить из неё кислород).

Не стоит использовать химические присадки для смягчения воды.

Как поднять

  • Статистическое. Оно показывает уровень силы, с которой давит объем теплоносителя, зависящий от высоты столбика с водой в емкости. Это показатель, когда теплоноситель находится на спокойном режиме;
  • Динамическое. Появляется, кода течет вода в системе, и действует изнутри на трубопровод;
  • Максимальное рабочее, которое допускается. Это самое высокое значение, превышать которое не рекомендуется.

Резко подниматься или падать давление в закрытой системе может из-за перебоев в работе котла или утечек воды в трубопроводе и приборах отопления.

Если коммуникации отопительной системы проложены открытым способом, то узнать, почему упало давление просто. Нужно проверить уровень герметичности всех соединений, и насколько качественно смонтирован трубопровод. Лужицы воды под трубой или радиатором становятся поводом для беспокойства. Вероятно, в этом месте и происходит утечка, из-за нее происходят потери давления.

Особо внимательно необходимо осматривать места секционных соединений радиаторов на наличие проявлений коррозии. Ржавые подтеки на поверхности батареи говорят об ее повреждении. Это тоже приводит к тому, что пропадает давление.

Определить, почему упало давление на трубах, уложенных скрытым способом, намного труднее. Нет более надежного варианта, чем обратиться за помощью к специалистам, которые имеют специальное оборудование. При проверке нужно полностью слить воду из сети, перекрыть котлы и радиаторы, и закачать воздух компрессором. Он со свистом выходит в тех местах, где ослабли соединения и образовались микротрещины, которые и становятся причиной потери давления.

После найденных повреждений следует провести ремонт:

  1. Вырезать или заменить часть трубы;
  2. Подтянуть соединение, которое ослабло;
  3. Подмотать лентой-уплотнителем;
  4. Заменить неработающий системный узел.

Недостаточное или более высокое давление в тепловом контуре одинаково плохо. В первом случае часть радиаторов не будут эффективно обогревать помещения, во втором – нарушится целостность системы отопления, выйдут из строя ее отдельные элементы.

Рост динамического давления в отопительном трубопроводе происходит, если:

  • теплоноситель слишком перегретый;
  • сечение труб недостаточное;
  • котел и трубопровод обросли накипью;
  • воздушные пробки в системе;
  • установлен слишком мощный повысительный насос;
  • происходит подпитка водой.

Также повышенное давление в закрытом контуре вызывает неверная балансировка кранами (система зарегулирована) или неисправность отдельных регуляторов-клапанов.

Давление в системе отопления как повысить давление когда оно падает

Давление в отопительном трубопроводе падает по следующим причинам:

  • протечка теплоносителя;
  • неисправность насоса;
  • прорыв мембраны экспанзомата, трещины в стенках обычного расширительного бачка;
  • неисправности блока безопасности;
  • утечка воды из отопительной системы в подпитывающий контур.

Динамическое давление будет повышенным, если засорены полости труб и радиаторов, если загрязнены фильтры-уловители. В таких ситуациях насос работает с повышенной нагрузкой, а эффективность обогревающего контура снижается. Стандартным итогом превышения значений давления становятся протечки в соединениях и даже разрыв труб.

Параметры давления будут ниже, чем положено для нормального функционала, если в магистраль вмонтирован насос недостаточной мощности. Он не сможет перемещать теплоноситель с требующейся скоростью, значит, в прибор будет поставляться несколько остывшая рабочая среда. Второй яркий пример падения давления – проток перекрыт краном. Признаком этих проблем служит потеря давления в отдельном сегменте трубопровода, расположенном после препятствия для теплоносителя.

Поскольку во всех тепловых контурах имеются приборы, защищающие от чрезмерного давления (по меньшей мере, предохранительный клапан), проблема низкого давления случается значительно чаще. Рассмотрим причины падения и способы повысить давление, а значит улучшить циркуляцию воды, в отопительных системах открытого и закрытого типа.

Установка современного котла, особенно двухконтурного, называется продавцами идеальным решением для домашнего отопления. При качественном монтаже нового котла закрытая система исправно служит несколько лет, но однажды давление в ней резко или постепенно снижается. Как найти причину низкого динамического давления?

Закрытая отопительная система нуждается в пристальном внимании. Падение или рост давления одинаково опасны для нее. Остаться без отопления зимой — худший кошмар домовладельца

Давление в системе отопления как повысить давление когда оно падает

Прежде всего, проверяется и повысительный, и циркуляционный насос, имеющийся в тепловом контуре. Этот прибор изнашивается быстрее, чем котел, экспанзомат или трубопровод, поэтому его состояние определяется первым. Важно убедиться, что к «молчащему» насосу поступает электропитание и только после предпринимать меры по замене прибора.

Вообще, рациональнее встраивать в отопительный контур два насоса заранее – один в основной трубе, второй в байпасе. Закрытая система отопления не может работать при низком динамическом давлении. Поэтому запасной насос, включенный вовремя, обезопасит дом и трубопровод от промерзания.

Если насос исправен, источник потери давления находится в котле или в системе трубопровода. Котел проверяем последним, сначала – отопительный контур.

Самостоятельно обнаружить протечки в системе отопления возможно, если трубы установлены открыто, имеется доступ к кранам и ко всем соединительным элементам. Требуется также снять декоративную обшивку отопительных радиаторов.

Нужно пройти по всему тепловому контуру с фонариком, пристально изучая каждое соединение, каждый элемент системы (обвязку котла тоже). Ищем лужицы воды, влажные пятна на полу, следы высохшей воды, ржавые потеки на трубах, батареях и запорной арматуре.

Читать далее:  Система отопления с естественной циркуляцией схемы устройство монтаж

Берем маленькое зеркало, подсвечиваем фонариком и осматриваем тыльную сторону каждой секции отопительного радиатора. Если батареи сборные, из чугуна или алюминия – следует осмотреть соединения между секциями. Коррозия, потеки ржавчины – признак протечки, даже если пол сухой под радиатором.

Бывают ситуации, когда давление в контуре падает неторопливо, день ото дня. Причем различимых следов протечки на элементах отопительной системы или на полу совершенно нет. Вернее, протечки есть и их немало, но обнаружить их не получается.

Протекающая вода испаряется на трубе, радиаторе или на поверхности пола, т.е. заметных луж не образуется. Нужно выявить места возможного протекания теплоносителя, подложить под них листы мягкой бумаги – подойдут салфетки или туалетная бумага. Спустя несколько часов проверяем бумагу на влажность. Если мокрая – значит протечка здесь.

Исправность группы безопасности котла заключается не только в работе манометра, предокхранительного клапана и воздухоотводчика. Ни один ее элемент или разъемное соединения не должны течь

В доме, оснащенном частично скрытой системой отопительного трубопровода, найти протечки самостоятельно невозможно. Остается лишь вызывать теплотехников, которые выполнят поиск протечек теплового контура при помощи специального оборудования.

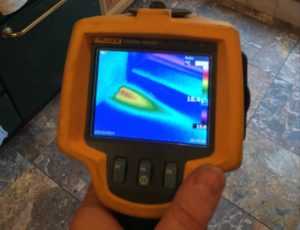

Теплотехнический поиск утечек в отопительной системе выполняется в определенной последовательности. Прежде из контура сливается теплоноситель. Затем ко всему отопительному трубопроводу или к его отдельным сегментам, оборудованным отсечными кранами, подключается через резьбовое соединение компрессор.

Спустя несколько минут с начала закачки воздуха в тепловой контур, в местах протечек послышится различимый звук выходящего воздуха. Каждый заделанный в стену или пол участок системы отопления с обнаруженной по звуку протечкой необходимо вскрыть от цементной стяжки. Далее протечка ликвидируется заменой сегмента труб, перетяжкой соединения с подмоткой пакли или фум-ленты, снятием и установкой новой запорной арматуры.

Отметим сразу, что определить точную поломку котлового оборудования способен лишь инженер-теплотехник сервисной службы. Т.е. самостоятельно выяснить и, тем более, устранить серьезную поломку, вызвавшую падение давления в отопительном котле, домовладелец не сможет. Рассмотрим возможные причины «ползучего» изменения давления на котловом манометре, происходящего при внешней исправности котла.

Трещина в теплообменнике. С годами эксплуатации стенки теплообменника в котле могут получить микротрещины. Причины их образования – износ агрегата, ослабления прочности при промывках, опрессовках (гидроудар) или заводской брак. Теплоноситель течет через них и котлу требуется подпитка водой каждые 3-5 дней.

в системе отопления падает давление

Трехходовый кран идеален для многокольцовых отопительных систем. Однако пропускная способность такого крана прочно связана с тем, насколько часто его будут очищать от загрязнений

Давление растет из-за открытого крана подпитки. На фоне низкого динамического давления в котле и более высокого давления в водопроводе, через подпиточный кран в систему отопления поступает «лишняя» вода. Давление в тепловом контуре нарастает до момента, требующего его сброса через предохранительный клапан котлового агрегата.

Если же напор в водопроводе спадет, теплоноситель отопительного контура передавит ее поступление в котел, тогда в отопительной системе давление снизится. Сходная проблема возникает при неисправном подпиточном кране. Требуется либо закрыть кран, либо заменить его.

Рост давления из-за трехходового клапана. При неисправности клапана, установленного на двухконтурном котле, вода из «хозяйственного» сектора нагрева будет поступать в отопительную систему. Трехходовому клапану требуется чистка или замена.

Показания манометра котла не меняются. Если при изменениях рабочих режимов котла, при росте или снижении температуры в контуре манометр показывает одинаковое давление – он «завис». Т.е. через патрубок в него набилась грязь из отопительной системы. Требуется замена манометра.

Если нет расширительного бака

Оборудование для стабилизации давления обладает мембраной, которая призвана разделять воздух и рабочее пространство. Функция расширительного бака заключается в том, чтобы принимать лишний объем воды, образуемый в процессе расширения при воздействии повышенных температур.

После того как первая задача будет выполнена, вода должна быть возвращена в систему. Когда теплоноситель расширяется, напор в приборах и трубах увеличивается, а лишняя вода перетекает в бак. Это провоцирует растяжение мембраны, вследствие чего объем воздуха уменьшается, что влечет повышение давления. Когда температура воды падает, снижается давление, а вода, которая ранее оказалась в бачке, выталкивается из него.

автоматический воздухоотводчик

Расширительный бак для домашней отопительной сети является вторым самым важным элементом (после котла). Вода, при изменении температуры, изменяется в объеме. Объем внутри контура всегда постоянный, поэтому дополнительно в схему подключают расширительный бак, куда может быть отведен лишний теплоноситель, т.е.

Применение котельного оборудования без расширительного бака крайне не рекомендовано.

Для стабильной работы давление РБ должно соответствовать системе по объему, т.к. при замене радиаторов на трубы, объем теплоносителя должен быть увеличен. В то же время слишком большой РБ не будет поддерживать рабочее давление в контуре.

Стандартным является расширительный бак, рассчитанный на 120 литров теплоносителя в контуре (типичная двухкомнатная квартира). Если бак слишком мал, то сброс воды при нагреве и расширении объема будет осуществляться через предохранительный клапан. При отключении котла, когда температура жидкости уменьшится, запуск котла будет невозможен, т.к. объем ее, и, следовательно, напор будет недостаточен. В таких случаях необходима дополнительная подпитка сети.

Нередко причиной, почему случается потеря давления в системе отопления, является неправильный выбор двухконтурного отопительного котла

То есть, при расчете принимается во внимание площадь помещений, в которых будет производиться отопление. Данный параметр влияет на выбор площади отопительных радиаторов – а в них используется относительно небольшое количество теплоносителя

Однако порой после проведения расчета радиаторы заменяют на трубы, для которых используется значительно большее количество воды (а этот факт не учитывается). Соответственно – именно такая ошибка в расчете и приводит к недостаточному уровню давления в системе.

Расширительные бачки бывают самых разных размеров

течь в системе отопления

Для нормального функционирования двухконтурной системы со 120 л теплоносителя вполне достаточно расширительного бака объемом 6-8 литров. Однако это количество рассчитано для системы, в которой используются радиаторы. При использовании труб вместо радиаторов воды в системе больше. Соответственно – она расширяется сильнее, заполняя, тем самым, расширительный бак полностью.

При этом следует учитывать, что в случае нехватки воды котел не включится – и это может вызвать размораживание системы. То есть, без своевременного вмешательства человека и принудительного восполнения количества воды система может быть серьезно повреждена.

Для того чтобы избежать столь неприятной ситуации (вряд ли кто обрадуется поломке отопительной системы в холодное время года) необходимо тщательно просчитывать объем необходимого расширительного бака. В замкнутых системах, дополненных циркуляционным насосом, наиболее рациональным является применение мембранного расширительного бака, который выполняет функцию такого элемента, как регулятор давления отопления.

Таблица для определения максимального объема жидкости, который может вместить бак

Конечно, просчитать точное количество воды в трубах отопительной системы довольно сложно. Однако приблизительный показатель можно получить, умножив на 15 мощность котла. То есть, если в системе установить котел мощностью 17вКт, то примерный объем теплоносителя в системе составит 255 л. Такой показатель пригодится для расчета подходящего объема расширительного бака.

Объем расширительного бака можно узнать при помощи формулы (V*E)/D. При этом V – показатель объема теплоносителя в системе, Е – коэффициент расширения теплоносителя, а D – уровень эффективности бака.

D = (Pmax-Ps)/( Pmax  1).

Здесь Pmax – предельный уровень давления, допустимый при работе системы. В большинстве случаев – 2,5 бар. А вот Ps – коэффициент давление зарядки бака, обычно 0,5 бар. Соответственно, подставив все значения, получаем: D = (2,5-0,5)/( 2,5 1)=0,57. Далее, учтя, что имеем котел мощностью 17 кВт, высчитываем наиболее подходящий объем бака — (255*0,0359)/0,57=16,06 л.

поиск утечки и ее устранение

Непременно следует обратить внимание на техническую документацию котла. В частности, котел мощностью 17 кВт имеет встроенный расширительный бак, объем которого равен 6,5 л. Таким образом, для правильного функционирования системы и предотвращения таких случаев, как перепад давления в системе отопления, необходимо дополнить ее вспомогательным баком объемом 10 л. Такой регулятор давления в системе отопления способен нормализовать его.

Как избавиться от воздушной пробки

Для начала вам нужно определить месторасположение воздушного кармана. Он легко локализуется по характерному булькающему звуку, сопровождающему течение теплоносителя сквозь завоздушенную область. После этого было бы неплохо записать начальное давление, считав показания на манометре. Мы будем ориентироваться на этот показатель перед тем, как поднять давление в котле, после устранения воздушного пузыря.

Отключите котел или циркуляционный насос (если последний не включен в состав отопительного прибора). Напорное оборудование генерирует побуждение в теплосети, обеспечивая циркуляцию, а при травлении воздушного кармана это усилие будет лишним.

Далее подставьте под краник Маевского завоздушенной батареи ведро или тазик и поверните его вентиль по стрелке в нужную сторону. Сквозь отверстие в кранике сначала пойдет воздух (с шипением, как из спускаемого воздушного шарика), а затем закапает вода. Но не спешите закрывать кран – после небольшой порции воды из батареи опять пойдет воздух. Перекройте вентиль, только убедившись в том, что из краника идет одна вода.

Кран Маевского

Потом считайте текущее значение давления на манометре (оно будет меньше начального) и откройте вентиль подачи воды в разводку из водопровода, отслеживая показания манометра. Как только они приблизятся к начальной отметке (мы ранее записали ее), закройте вентиль подачи воды. Теперь включите котел (насос) и прислушайтесь к шуму в батареях.

Давление в системе отопления как повысить давление когда оно падает

Эта проблема решается просто: на трещины в трубах накладываем заплатки, а ослабленные фитинги подтягиваем, восстанавливая герметичность стыков. Поэтому, если причиной, из-за которой падает давление в газовом котле, является прохудившаяся труба или плохо затянутый стык, то на устранение такого дефекта вы потратите намного меньше времени, чем на обнаружение места утечки.

На трещины в трубах накладываются заплатки

Заплатка на полимерную трубу вырезается из обрезка арматуры и наклеивается на место утечки с помощью специального состава, адаптированного под полипропилен или полиэтилен. Медную трубу можно запаять, стальную – заварить. Если под рукой нет ни клея, ни сварочного аппарата, ни паяльника – возьмите два винтовых хомута и резиновую заплатку, вырезанную из старой велосипедной или автомобильной камеры. Прижмите заплатку к трещине и притяните к телу трубы хомутами.

Скол или трещину на батарее можно убрать с помощью сварки, пайки. Если у вас нет ни навыков, ни сварочного оборудования, воспользуйтесь эпоксидным составом «жидкая сварка», который наклеивается на место протечки и прижимается к трубе струбциной или винтовым хомутом. С подтекающим стыком поступают еще проще.

Любая закрытая система нуждается в специальном оборудовании для обеспечения возможности отвода из нее воздуха. Одной из самых эффективных систем считается многоступенчатая система развоздушивания.

В этом случае отводчики воздуха вставляются в нескольких участках в системе, обеспечивая возможность удалять воздух из каждого по отдельности.

Типы воздухоотводчиков бывают различные:

  • Ручной. Имеют небольшие размеры, монтируются в торце радиатора. Регулировку проводят при помощи обычного ключа или отвертки. Однако, производительность их невысока, что делает их пригодными лишь для местного использования;
  • Автоматический. Работа такими приспособлениями осуществляется автоматически и не требует ручной регулировки. Ставят устройства в зависимости от типа: в горизонтальном или вертикальном направлениях. Имеют большую производительность, но склонны к поломкам при загрязнении.

Процесс устранения воздушной пробки проводят согласно последовательности:

  1. Изначально проводят определение места, в котором находится пробка. Для этого при помощи молотка простукивают легкими движениями всю систему отопления. Звонкий, ярко выраженный звук говорит о наличии воздуха.
  2. Понадобится емкость, в которую будет сливаться вода и ключ с отверткой для откупоривания клапана.
  3. Далее открывают до максимально допустимого предела термостат и затем сам клапан.
  4. Подставив емкость, очень важно прислушаться к звукам, которые сопровождают сливающуюся жидкость. Шипение бульканье в кокой-то момент должно прекратиться, что и будет свидетельствовать об удалении воздуха из системы.
  5. Клапан и термостат возвращают в состояние, пригодное для работы, закрутив все вентили.

Существует еще несколько вариантов удаления воздушной пробки из системы:

  1. Если после проведения такой процедуры, давление в газовом котле продолжает падать, а радиаторы при этом не до конца нагреваются или греют недолгое время, то возможно пришло время для очистки отопительного радиатора.
  2. В случае отсутствия результата и после предыдущей манипуляции, батареи проверяют на наличие полноценного заполнения теплоносителем. Спустить воду можно через расширительный бачок системы. После того, как вода будет удалена из системы, ожидают около получаса и снова открывают кран расширительного бака. В этой ситуации воздушная пробка должна самопроизвольно устраниться.
  3. Если и такой способ результата не принес, то теплоноситель приводят в состояние кипения в самой системе. В этом случае воздуха точно не останется.
  4. Если пробка образовалась на участке трубопровода, где имеется перегиб, то стоит проверить допустимость параметров конструкции, а именно угол изгиба трубы. В случае отклонения от нормы, на этом участке устанавливают дополнительные вентили для удаления воздуха.

Ни одно оборудование не застраховано от поломок. В случае с газовым котлом стоит быть особо внимательными и не допустить аварий. Этого можно избежать, подходя к обслуживанию устройства грамотно и вовремя.

Видео о методах настройки давления

Как осуществить балансировку отопительных радиаторов в домашней отопительной системе. Напомним, что без вентилей на каждом отопительном радиаторе сбалансировать систему не получится.

Давление в системе отопления как повысить давление когда оно падает

Грамотно сбалансированная отопительная система будет выполнять свои функции несколько лет. Но однажды изменятся характеристики теплоносителя или выйдут из строя ответственные элементы теплового контура. Поэтому слежение за показателями теплоносителя по манометрам необходимо вести постоянно, чтобы своевременно реагировать на перепады давления.

Профилактика

Самой распространенной причиной падения давления является некачественное устройство газового котла. Поэтому не стоит производить монтаж такой сложной системы самостоятельно. Тем более для установки газового оборудования необходимо согласовать свои действия с газовой службой.

Для того чтобы не пришлось устранять проблемы, лучше произвести профилактику на начальном этапе установки отопительного прибора. Необходимо подключить газовый котел по инструкции и обязательно с соблюдением техники безопасности. А также необходимо проконтролировать устройство труб отопительной системы.

Читать далее:  Монтаж по ГОСТу окон ПВХ основные правила

Для предотвращения образования воздушных пробок следует перед запуском отопительного котла произвести проверку клапанов и всех элементов соединения. С помощью компрессора необходимо задать давление, которое будет немного превышать нормальное рабочее. Если в течение часа не произошло падения давления, то значит, протечки на начальном этапе нет.

При качественном уходе и регулярной диагностике отопительного прибора можно предотвратить появление неполадок.

Немного теории

Чтобы хорошо понимать, что такое рабочее давление в системе отопления частного дома или многоэтажки и из чего оно складывается, приведем немного теоретической информации. Итак, рабочее (полное) давление – это сумма:

  • статического (манометрического) давления теплоносителя;
  • динамического напора, вызывающего его движение.

К статическому относится давление водного столба и расширения воды в результате ее нагревания. Если систему отопления с высшей точкой на уровне 5 м заполнить теплоносителем, то в низшей точке возникнет давление, равное 0.5 Бар (5 м водного столба). Как правило, внизу располагается тепловое оборудование, то есть, котел, чья водяная рубашка принимает на себя эту нагрузку.

Когда система отопления открытая, то часть жидкости свободно перетечет в атмосферный расширительный бак и прироста давления в сети не будет. При закрытой схеме мембранная емкость тоже примет часть теплоносителя, но давление в трубах при этом вырастет. Самое высокое давление возникнет, если в сети задействовать циркуляционный насос, тогда к статическому прибавится динамический напор, развиваемый агрегатом. Энергия этого напора расходуется на принуждение воды к циркуляции и преодоления трения о стенки труб и местных сопротивлений.

Важно. Для настройки и контроля измерение давления всегда производится в самой нижней точке, возле котла, где оно самое высокое. Именно с этой целью в помещении котельной устанавливают манометры.

Падение давления в отоплении при использовании двухконтурных котлов

Мы уже сказали, что в газовом котле давление должно быть в пределах 1,5-2 атмосфер – это норма для системы, которая запущена в эксплуатацию и находится в разогретом состоянии. В многоэтажных домах, отапливаемых централизованными котельными, этот показатель более высокий. Здесь трубы и батареи должны выдерживать не только высокое давление, но и гидроудары – это скачкообразное увеличение давления.

Если для централизованных систем перепады характерны, то для автономного отопления они являются редкостью – объём теплоносителя здесь не такой уж и большой, чтобы наблюдались серьёзные скачки. В холодном состоянии нормальным показателем является 1-1,2 атм., а в разогретом – чуть выше.

В частных домовладениях применяются автономные системы отопления с питанием от одноконтурных и двухконтурных котлов. Последние получают всё большее распространение. Помимо обогрева, они решают проблему подготовки горячей воды. Один контур в них нагревает циркулирующий по трубам теплоноситель, а другой обеспечивает работу системы горячего водоснабжения.

Для контроля давления воды в котле отопления и отопительной системы используются манометры и термоманометры. Последние представляют собой комбинированные приборы для контроля сразу двух параметров. После запуска контура необходимо контролировать показатели, чтобы они не выходили за пределы нормы.

Давление в системе отопления как повысить давление когда оно падает

В некоторых двухконтурных напольных и настенных котлах традиционные стрелочные манометры отсутствуют. Вместо них здесь устанавливаются электронные датчики, информация с которых передаётся в электронный блок, после чего обрабатывается и выводится на дисплей. Также возможен другой подход – если отопительный агрегат лишён манометра, он предусматривается группой безопасности.

Сама группа безопасности включает в себя следующие узлы:

  • Манометр или термоманометр – для контроля температуры и давления в отопительном контуре;
  • Автоматический спускник воздуха – препятствует завоздушиванию контура;
  • Предохранительный клапан – сбрасывает давление теплоносителя при его чрезмерном повышении.

Обязательно предусмотрите этот узел в замкнутой системе отопления.

В этом разделе вы узнаете, почему падает давление в системе отопления и как с этим бороться. Причины могут быть самыми разными, поэтому практикуется комплексная проверка всего контура.

Эта проблема носит распространённый характер, такие жалобы поступают от многих пользователей. Суть такова – открываешь кран с горячей водой, и вместе с этим падает давление в системе отопления. Ничего страшного в этом нет, так как это явление связано с особенностями конструкции некоторых двухконтурных котлов. Специалисты говорят о том, что по факту оно не падает, а манометр показывает неправильное значение.

Когда падает давление в газовом котле, он уходит в ошибку и не включается – такая схема реализована во многих двухконтурных агрегатах. Если вы открываете кран с горячей водой, а потом отопление не восстанавливает свою работу, следовательно, давление всё-таки падает – нужно разбираться с причинами. Например, этому может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.

Такая неполадка, как протечка теплоносителя, приводит к тому, что в контуре постоянно падает давление. Задача пользователя заключается в осмотре всей системы отопления – вода может выходить буквально через каждый узел. Например, причинами утечек часто становятся плохо зажатые соединения, прохудившиеся теплообменники, трещины в трубах и батареях отопления. Обычно герметичность проверяется ещё на этапе первоначального запуска контура, но она может нарушиться и впоследствии.

Давайте посмотрим, что нужно осмотреть и проверить, если падает давление в системе отопления закрытого типа:

  • Соединительные фитинги – чем больше соединений, тем меньше надёжность системы;
  • Отопительные батареи – даже мельчайшая трещина может привести к тому, что из неё польётся теплоноситель;
  • Расширительные бачки – убедитесь в отсутствии нарушения их герметичности;
  • Двухконтурные котлы – если давление падает из-за протечки, под ними могут образовываться лужи воды.

Найденные неисправности устраняются, после чего система подпитывается водой до восстановления нормального давления.

Давление в системе отопления как повысить давление когда оно падает

Трещины и отсутствие герметизации в системе отопления приводят не только к протечкам, но и к обратному явлению – засасыванию воздуха в контур. В результате этого в нём образуются пузырьки воздуха. Часть из них ликвидируется спускниками воздуха, но они присутствуют далеко не во всех системах. Если давление в системе падает, вероятно, имеет место сильное завоздушивание отопления.

Также воздушные пузырьки могут образовываться в результате неправильного заполнения контура – в нём образуются воздушные пробки, из-за которых и падает давление в системе отопления. Завоздушивание становится причиной и многих других явлений:

  • Бульканье и журчание, распространяющееся по трубам – это звуковые эффекты вызываются воздушными пузырьками;
  • Холодные батареи и участки труб – падает не только давление, но и эффективность обогрева;
  • Коррозия металла – наличие в системе отопления воздуха приводит к истончению металлических компонентов.

Таким образом, поднять давление в котле поможет банальное развоздушивание системы.

Падает давление в котле Baxi или в котле Ардерия – довольно распространённые проблемы, мучающие пользователей. Обычно причиной этого становятся утечки в трубах и радиаторах, неправильная работа крана подпитки, прохудившиеся теплообменники. Но иногда проблема кроется в мембранных расширительных бачках. Каким-то образом они не могут поддержать номинальное давление в системе отопления – оно падает.

Решение задачи – замена расширительного бачка. Но прежде чем приступать к его демонтажу, необходимо исключить другие поломки, вызывающие снижение напора в трубах. Обязательно проверьте теплообменник, осмотрите трубы и радиаторы, убедитесь в отсутствии пузырьков воздуха. Как избавляться от завоздушивания – мы уже рассказывали в наших обзорах.

Иногда поиск причин, по которым падает давление в системе отопления, не даёт совершенно никаких результатов. Трубы герметичны, вода нигде не капает, воздух не подсасывается, расширительный бачок цел, теплообменник герметичен. Самое время паниковать и вызывать специалиста. Но делать этого не нужно – если вы заметили, что давление постоянно падает, возможно, неисправна автоматика двухконтурного котла или сам манометр.

Контрольно-измерительная техника действительно имеет свойство периодически ломаться – как и любое другое оборудование. А в нашем случае оно может показывать, что давление теплоносителя падает, в то время как оно находится в норме. Диагностировать неисправность манометров и манометрических датчиков сложно – необходимо как-то удостовериться в корректности снимаемых показаний. Для этого вы можете обратится к помощи специалистов.

Давление в системе отопления как повысить давление когда оно падает

Если вы действительно уверены, что давление отображается неверно и на самом деле не падает, купить новый манометр и замените его. С гарантийным оборудованием потребуется вызов мастера из сервиса.

Если давление падает из-за расширительного бачка, значит, неверно рассчитан его объём или повреждена внутренняя мембрана. Ситуация исправляется более точным вычислением необходимого объёма или заменой бачка.

Если давление в системе отопления падает сразу же после его первого запуска, то это норма. В только что заполненном контуре, если он заполнялся обычной водопроводной водой, полно воздуха. Как только он преобразуется пузырьки и удалится из труб, параметры контура нормализуются. Также вы можете попробовать убрать пузырьки вручную, воспользовавшись ручным спускником воздуха.

Хуже всего, если упало давление в системе, проложенной внутри стен и полов – трубы нередко маскируются и полностью утапливаются в строительных конструкциях. Если с ними что-то случится, придётся основательно помучиться, чтобы локализовать неисправность. Предотвратить ситуацию можно путём более тщательного выбора материалов для постройки контура отопления.

Перед тем как поднять давление, необходимо проверить герметичность системы. Для этого необходимо осмотреть:

  • Все отопительные приборы – нередко протечки образуются там, где они соединяются с трубами. Также возможны протечки между отдельными секциями;
  • Трубы – микротрещины нередко приводят к утечке теплоносителя, из-за чего давление постепенно падает;
  • Фитинги – ещё одно распространённое место образования утечки теплоносителя;
  • Котлы – двухконтурные модели обладают сложным внутренним устройством, необходимо осмотреть циркуляционный насос, трёхходовой клапан и теплообменник.

Лучше всего, если осмотром двухконтурного котла займётся специалист.

Также необходимо следить за тем, чтобы давление в системе отопления не превышало заданного предела. Максимальный показатель обычно составляет 3 атмосферы.

  • появление микроскопических трещин в теплообменивающем узле;
  • повреждение в результате гидроудара;
  • поломка подпиточного крана.

Давление в системе отопления как повысить давление когда оно падает

Следует понимать, что после включения отопительного котла наблюдается понижение компрессии в системе на протяжении нескольких дней. Это нормальное явление, которое может быть из-за присутствия в системе растворенного в воде воздуха. Он с течением времени устраняется автоматически или при ручном обезвоздушивании батарей.

В течение некоторого времени после включения следует часто подпитывать отопительную систему для приведения величин компрессии к допустимым значениям. В случае если эксплуатация уже превысила месяц, но все равно падает давление в системе отопления, объем расширительного бачка оказался неправильно рассчитан.

Пайка теплообменника

Причина появления микротрещин — износ теплообменника, частое промывание реагентами, плохое качество металла, из которого он изготовлен, гидроудары при резком увеличении давления в магистрали. Случаются они, как правило, после аварий в водопроводных магистралях.

Места, где есть микротрещины, можно определить по слою накипи. Если снять теплообменник несложно, можно попытаться их запаять. Битермические теплообменники практически невозможно отремонтировать из-за конструктивных особенностей, его придется менять.

Давление в системе многоэтажного дома

Системы в зданиях повышенной этажности характеризуются высоким статическим давлением теплоносителя. Оно возрастает вместе с высотой дома, так как выше становится столб воды в трубах. Соответственно, для его преодоления используются мощные насосы с сухим ротором. Например, давление в отопительной системе многоэтажного дома, чья схема показана ниже, должно составлять не менее 5 Бар.

На преодоление подъема потребуется порядка 3 Бар и на трение с местными сопротивлениями – еще около 2 Бар с запасом. На манометрах, устанавливаемых в подвальных тепловых пунктах высотных зданий, можно увидеть значения от 4 до 7 Бар. Вообще, в системе центрального отопления, а точнее, в подающей магистрали, нередко поддерживается давление 12—15 Бар. Все зависит от протяженности трассы до ближайшей ТЭЦ.

Вывод. При централизованном теплоснабжении в условиях квартиры измерять, а тем более пытаться снизить максимальное давление в системе – бессмысленно. Даже если снять показания манометра в тепловом пункте, то это ничего не даст, в квартирах на разной высоте они все равно будут различаться. Все, что может волновать хозяина квартиры – это эффективность работы и срок службы радиаторов. В многоэтажках лучше не ставить чугунные батареи, они могут выдержать лишь около 6 Бар.

Устранение причин низкого давления в контуре

Чаще всего причины резкого или постепенно падения давления в контуре связаны с неправильной работой котла, разгерметизацией магистрали или отопительных приборов.

Сбрасывание воздуха

Во время заполнения системы отопления водой и при ее первом запуске из контура автоматически стравливается воздух. Как правило, автоматический воздухоотводчик монтируется на нагревательном оборудовании.

В процессе работы котла нужно следить за показаниями манометра на нем. Если возникает вопрос, почему падает давление в котле отопления, то это обычно связано с выходом воздуха из теплообменника. Если он не спускается через автоматический воздухоотводчик, то попадает в отопительные приборы. В этом случае на радиаторах должны стоять краны Маевского для спуска воздуха. И шум в батареях отопления возникает из-за скопления воздуха.

Существуют следующие причины образования воздушных пробок:

  1. Несоблюдение требований к чистоте и качеству теплоносителя.
  2. Отсутствие подготовки воды перед ее подачей в трубопроводы. После крана заполнения системы должен стоять сепаратор, который позволяет удалять растворенный в воде кислород.
  3. Воздух может подсасываться в контур через негерметичные участки и соединения.
  4. Автоматический воздухоотводчик может засориться или неправильно работать.

Если расширительный бак закрытого типа выйдет из строя, то может появиться та же проблема. На верхней части расширительной емкости есть специальный ниппель. Иногда случается, что он понемногу стравливает воздух. В итоге из-за высокого давления теплоносителя воздух из газовой камеры полностью выйдет в течение нескольких месяцев.

Течь появляется из-за разгерметизации, которую может вызвать гидроудар в системе отопления. Течь образуется в любом месте. Чаще всего это участки соединения отопительных приборов с подающей магистралью или расширительный бак. Однако свищи из-за коррозии возникают в любом месте на протяжении всего трубопровода или в приборе.

Давление в системе отопления как повысить давление когда оно падает

Еще один участок течи может локализоваться в расширительном баке, если порвется эластичная мембрана. Чтобы убедиться в целостности мембраны, нужно нажать на ниппель, расположенный в верхней части бака. Если оттуда выходит воздух вместе с водой, значит, мембрана разгерметизирована. С исправного бака должен стравливаться только воздух.

Читать далее:  Пайка медных трубок газовой горелкой

Другие причины

Если показатели на манометре нагревательного оборудования растут, то стоит разобраться, почему растет давление в газовом котле. Чаще это связано с выходом из строя подпиточного крана, который постоянно пропускает жидкость в контур. Реже причина кроется в поломке вторичного теплообменника, который установлен в двухконтурном котле.

Существует еще несколько причин, из-за которых показатели манометра ниже нормы:

  • из строя может выйти автоматика котла;
  • микроскопические трещины на теплообменнике также могут приводить к подобной проблеме;
  • вся система отопления может быть в принципе рассчитана или смонтирована неправильно;
  • течь может появиться на участках скрытой прокладки трубопроводов.

Еще одна причина – скопление водорода в контуре. Такое бывает при использовании новых алюминиевых радиаторов. В результате взаимодействия алюминия с примесями в составе теплоносителя образуется водород. Этот газ может сжиматься и вызывать снижение давления. Тонкая пленка на металлических поверхностях алюминиевых приборов образуется только первое время после их установки, поэтому с течением времени процесс прекращается, и водород больше не образуется.

Наиболее распространенной причиной того, что падает давление в системе отопления, является банальное отключение электричества. То есть, система попросту не работает – и датчики давления ничего выше 0 показать просто не могут. Выход и ситуации весьма прост – использовать альтернативные источники электропитания. Или же в случае если отключения электричества бывают крайне редки и весьма непродолжительны – просто дождаться, пока питание вновь появится.

Давление в системе отопления как повысить давление когда оно падает

Следует отметить, что долгое бездействие системы может привести к размораживанию радиаторов – и вас ожидает, в лучшем случае, весьма дорогостоящий ремонт. Ну а в худшем – капитальный ремонт системы с заменой большого количества ее комплектующий.

Что делать, чтобы такого не случилось? Есть несколько довольно простых и, в то же время, весьма действенных рекомендаций, которые помогут своевременно восстановить работу двухконтурной системы.

Прежде всего, следует тщательно проверить ее – нет ли протечек. Ведь во многом падение давления в системе отопления сигнализирует именно о том, что появилась именно такая незначительная поломка. В большинстве случаев устранить протечку любой хозяин сможет своими руками, не прибегая к услугам мастера.

Протечка системы отопления

Еще одной причиной, почему упало давление в системе отопления, может являться сбой настроек расширительного бака

Поэтому если проверка системы на наличие протечек не дала результата, обратите внимание на работу бака.

Как известно, расширительный бачок используется для нормализации давления в системе – так, он предотвращает то, что растет давление в системе отопления или падает.

Дело в том, что при нагревании вода незначительно увеличивается в размерах (на 3,7%), создавая, тем самым, дополнительное давление в системе. Излишек, появившийся в результате нагревания, поднимается в бак, и спускается из него в случае понижения температуры теплоносителя.

Показания манометра при разном состоянии расширительного бачка

Как понять, что причиной, почему не продавливает систему отопления, является именно расширительный бачок? Это довольно просто. При нагреве воды давление может подниматься, в результате чего происходит аварийное снижение давления в баке посредством специального клапана. Соответственно, после охлаждения теплоносителя давление оказывается на уровне, который ниже необходимого.

  • полностью перекрываем краны системы и на контуре подачи, и на контуре обрата.
  • при помощи сливного штуцера котла полностью спускаем воду.
  • посредством ниппеля выпускаем весь воздух из расширительного бака.
  • при помощи подсоединенного автомобильного насоса поднимаем давление в расширительном баке до 1,5 бар. При этом не следует переживать, если из штуцера будет наблюдаться вытекание воды.

Закачка воздуха в систему отопления с помощью автомобильного насоса

  • повторно спускаем воздух.
  • если к баку подходит шланг от котла – отсоедините его. Это позволит слить остаток воды. После полного удаления теплоносителя шланг следует подсоединить обратно.
  • при помощи автомобильного насоса вновь поднимаем давление в баке до уровня, рекомендованного инструкцией.
  • закрываем штуцер, через который проводился слив воды.
  • открываем краны и заполняем системы водой.

После всех указанных манипуляций можно включать котел. В случае если все сделано правильно, стрелка манометра будет находиться в пределах зоны, которая окрашена зеленым – давление в системе нормальное и о том, как это, когда скачет давление в системе отопления – вы уже не должны знать.

Решение основных проблем

Современный дом представляет собой сложную систему коммуникаций, автоматизация агрегатов позволяет свести вмешательство в их работу к минимуму. Несмотря на это владельцы отопительных систем сталкиваются с рядом проблем. Специалистами выделяются пять основных причин падения давления в закрытой отопительной системе:

  • выход из строя радиатора;
  • ошибки при установке;
  • несоответствие мощности котла «родному» трубопроводу;
  • разгерметизация и появление течи;
  • перебои/скачки при подаче газа.

Для выполнения работы рекомендуется изучить инструкцию к отопительному прибору и принцип работы системы. Исходя из полученных теоретических знаний, вам будет легко разобраться в причинах падения давления в настенном или напольном котле.

Разберемся в разновидностях давления и их влиянии на работу отопительной системы:

  • статическое — при повышении давления и увеличиваются показатели на 0,1 бар;
  • динамическое — принудительное нагнетание насосом создает номинальный напор в закрытой отопительной системе;
  • рабочее — функционирует в рамках техинструкции и контролирует два вышеуказанных давления;
  • избыточное — определяется с помощью манометра из расчета разницы между атмосферным и зафиксированным показателем;
  • номинальное — указывается производителем в техдокументации к конкретной модели котла;
  • максимальное — допустимое давление, при котором может работать агрегат без поломок и аварийных ситуаций.

Производители указывают в инструкции, что показатели в контуре отопления могут различаться, поэтому важно учитывать допустимые максимальные и минимальные границы для работы выбранной модели. Низкое значение возможно только при закачке в контур теплоносителя, в иных случаях давление должно быть в пределах указанной в инструкции нормы

Согласно современным стандартам, модели отопительных приборов снабжаются контрольными датчиками. Их задача — следить за уровнем давления и при скачках временно или полностью блокировать работу агрегата и системы. Благодаря выводу кода ошибки на информационный дисплей котла пользователь может ознакомиться с информацией в инструкции или найти ответ на официальном сайте производителя.

Наиболее известные модели газовых котлов поддерживают работу в пределах 1,5–2 атм. Агрегаты брендов «Bosch», «Ariston», «Baxi», котел фирмы Навьен — все они выпускаются с системой принудительного движения жидкости и насосом, падение давления контролируется программой.

Принцип работы

Как работает давление в ? Рассмотрим подробно процесс функционирования оборудования.

  1. Включение агрегата запускает работу датчиков, и с первых секунд начинается фиксация температуры теплоносителя.
  2. Наружный термостат, если он предусмотрен комплектацией модели, автоматически срабатывает, и вы видите, как зажигается стрелка и выполняется нагрев.
  3. По мере температурного роста поднимаются показатели давления, происходит нагрев воды и ее расширение. Периодически включается предохранительный клапан, который сбрасывает излишки в канализацию.
  4. В работе может произойти сбой, если слишком много воды уходит в слив — это приводит к падению напора.
  5. Котел автоматически отключается в результате достижения назначенной программой температуры.

Что происходит внутри расширительного бака? Он состоит из двух частей, разделенных диафрагмой. В одной части скапливается лишняя жидкость, а во второй — азот. Теплоноситель заполняет бак настолько, насколько велика разница показателей азота и значения системы. Достигнув установленной программой температуры, азот выталкивает воду из бака путем деформации мембраны — нагрев прекращается.

Владельцы отопительного оборудования, оснащенного расширительной ёмкостью, нередко сталкиваются с проблемой падения давления в этом важном для стабильной работы котла резервуаре. На различных форумах можно встретить множество вопросов типа «Что делать, если в котле Навьен падает давление?»

Мы постараемся рассмотреть типичные проблемы на примере агрегатов Бакси, поскольку владельцы этой техники достаточно часто обращаются с подобными вопросами. При этом приведенная ниже информация, однозначно, будет полезна и обладателям агрегатов других торговых марок.

Немного о Baxi

Одной из наиболее распространенных причин, по которой падает давление в котле Baxi, можно считать утечку теплоносителя. Если вы используете антифриз, то будьте готовы к тому, что это вещество очень легко «находит» малейшие протечки. Чтобы устранить данную проблему, необходимо обнаружить и закрыть протечку. После этого нужно накачать расширительный резервуар до оптимального показателя давления (1-1.2 атмосферы).

Нередко в котле Бакси падает давление при снижении температуры теплоносителя. Когда агрегат запускается вновь, показатели, как правило, выравниваются, достигая нормального уровня. Специалисты не считают такие колебания нормой, но в то же время они не губительны для отопительной техники. Если же давление продолжает падать даже после запуска системы, то рекомендуется обратиться в сервисный центр.

Нередко падение давления происходит из-за того, что со временем бак просто-напросто «сдувается» через специальный ниппель. В этом плане резервуар ничем не отличается от велосипедной шины. Что нужно делать в этом случае?

Если вы заметили, что в вашем котле Бакси падает давление, то в первую очередь необходимо отключить отопитель, отсечь его от системы водоснабжения и слить воду. После этого накачиваем бак с помощью автомобильного насоса с манометром для контроля давления. Качать нужно до того момента, пока не перестанет течь вода.

Если проблема повториться через какое то время, то, скорее всего, причина в ниппеле, и его просто нужно заменить. Стоимость такой замены, как правило, невысока.

Выводы

Очевидно, что с такой проблемой как падение давления в котле Baxi и агрегатах других брендов сталкиваются многие. Тем не менее, если правильно подойти к вопросам диагностирования причины неисправности и сделать все по инструкции, то вам удастся достаточно быстро вернуть вашей системе отопления работоспособность.

Несколько общих, но важных замечаний

Для того чтобы можно было рассуждать о правильности работы системы отопления и об её настройке и регулировке, для начала необходимо убедиться в том, что ваша система отопления загородного дома грамотно спроектирована, смонтирована, грамотно подобрано отопительное оборудование.

Давление в системе отопления как повысить давление когда оно падает

Такой подход диктуется тем, что нередко в частных домах системы отопления «ваяют» бригады «шабашников». А как, что, и на основании чего они делают, для собственников жилья нередко остаётся большим секретом. Поэтому вынужден обратить внимание читателя на несколько, в общем-то, прописных истин, без понимания которых говорить о настройке и регулировке несерьёзно.

Первое, в чём необходимо убедиться, — в том, что параметры котлов соответствуют параметрам системы отопления. Арифметика здесь простая. На каждый киловатт мощности котла должно приходиться примерно 13 литров воды (теплоносителя) в системе отопления. Причём отклонения в большую сторону не так критичны, как в меньшую. При этом по большому счёту неважно, кто производитель котла и даже на каком топливе он работает.

Таким образом, удельный объём воды в системе в моём случае составил: 295/20=14,75 л/кВт, что немного превышает требуемое значение. Но больше — не меньше. Поэтому я ничего менять не стал, и впоследствии об этом пожалел.

Если объём воды слишком мал по отношению к мощности используемого котла, целесообразно привести объём теплоносителя в соответствие с мощностью котла. Самый простой путь — добавить количество обогревательных приборов в систему.

При определении мощности котла нужно учитывать возможные нюансы и сюрпризы. Так, например, свой котёл я покупал как 16-киловатный.

При осмотре оборудования и документации, уже дома, выяснилось, что котёл укомплектован газовой горелкой мощностью 20 кВт. Соответственно, мощность котла не 16, а 20 кВт.

Владельцев импортных котлов может подстерегать другой сюрприз. Например, котел мощностью 27 кВт (при номинальном давлении газа 18-20 мбар) в наших газовых сетях при давлении 13 мбар реально будет выдавать чуть более 20 кВт. Зимой, когда давление падает ещё ниже, производительность газового котла ещё больше снизится.

После того как мы убедились, что объём теплоносителя соответствует мощности котла, и уточнили объём воды в системе, можно переходить к следующему этапу.

На данном этапе, зная, какой объём воды вмещает система отопления жилого дома, необходимо рассчитать требуемый объём расширительного бака (либо проверить эти параметры на соответствие). Поскольку информации в сети по данному вопросу более чем достаточно, буду краток. Как мы знаем, вода практически не сжимается, а при нагреве её объём увеличивается.

Для того чтобы компенсировать температурное расширение воды и обеспечить поддержание стабильного давления в закрытой системе отопления, используют мембранный расширительный бак. Для того, чтобы бак исправно выполнял данную функцию, его объём должен быть правильно рассчитан. В самом простом случае объём расширительного бака принимают равным 10-12 % от объема воды в системе.

Для моей системы отопления (295 литров) объём расширительного бака должен составлять 295 х (10-12)%=(29,5 — 35,4) литра.

На фото показан мой расширительный бак на 35 л, установленный впоследствии в вертикальном положении, подключённый по воде, снизу, трубой ¾ дюйма. С завода бак поставляется уже заправленный азотом (давление — 2 бар). В верхней части бака имеется штуцер, через который можно контролировать и корректировать давление.

a) В зависимости от начального давления в баке и величины выбранного рабочего давления в системе рабочий объём одного и того же бака может быть разным.

Выбор этих параметров определяет начальные условия работы системы.

Давление в системе отопления как повысить давление когда оно падает

b) Поскольку газ, в отличие от воды, может сжиматься, то полезный объём расширительного бака также может меняться в зависимости от рабочих процессов в системе (в цикле «нагрев — остывание»).

Таким образом, дополнительная регулировка параметров в процессе работы системы отопления позволяет обеспечить правильную и стабильную работу системы отопления в рабочем режиме.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
